Введение
Древесная пыль и иной технический мусор хоть и кажется безобидными на первый взгляд, но на самом деле таят в себе много разных опасностей, как для мастера, так и для оборудования. Например, продолжительная работа без средств защиты, предотвращающих попадание пыли в органы дыхания, может вызвать серьезные осложнения с дыхательными путями, ухудшить обоняние и пр. Кроме того, и инструмент, находящийся в мастерской под воздействием пыли может быстро выйти из строя. Это происходит по тому, что:
- пыль, смешиваясь со смазкой внутри инструмента, образует смесь, совершенно непригодную для смазывания движущихся частей, что в результате приводит к перегреву и дальнейшей поломке
- пыль может затруднять вращение движущихся частей инструмента, что приводит к дополнительным нагрузкам, перегреву и выходу из строя,
- пыль забивает воздуховоды, предназначенные для вентиляции нагретых частей инструмента и отвода тепла от них, в результате снова перегрев, деформация и выход их строя.
Таким образом, вопрос качества удаления продуктов пиления и в целом уборки помещения стоит очень остро. Современный электроинструмент снабжен системами отвода пыли и стружки непосредственно из зоны пиления, что не позволяет пыли распространяться по мастерской. В любом случае для процесса пылеудаления нужен пылесос (или стружкосос)!
Тем не менее, бывают случаи, когда уже есть бытовой пылесос и проще его модернизировать и решить проблему сбора строительного мусора в помещении. Для этого нужно использовать циклонный фильтр – делается он за полчаса при наличии всех необходимых элементов.
Стоимость устройств для удаления и сбора древесных отходов
Стоимость как отдельных узлов, так и готовых систем зависит от многих факторов, основным из которых является производительность, то есть объем перекачиваемого за единицу времени воздуха.
Очень важны количество и тип фильтрующих элементов, из которых наиболее дешевыми являются мешки из иглопробивной ткани.
Такие мешки пропускают воздух, но задерживают стружку, опилки и мелкую пыль. После заполнения мешок выкидывают, а на его место устанавливают новый.

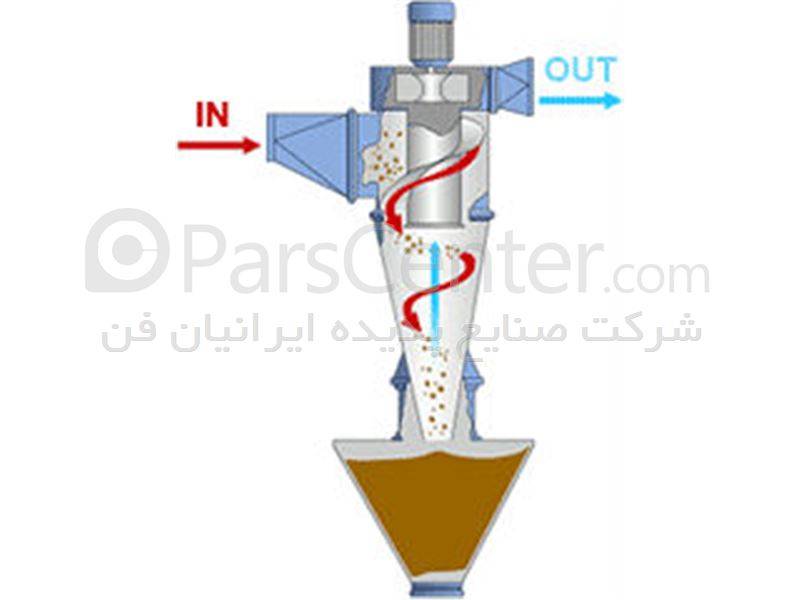

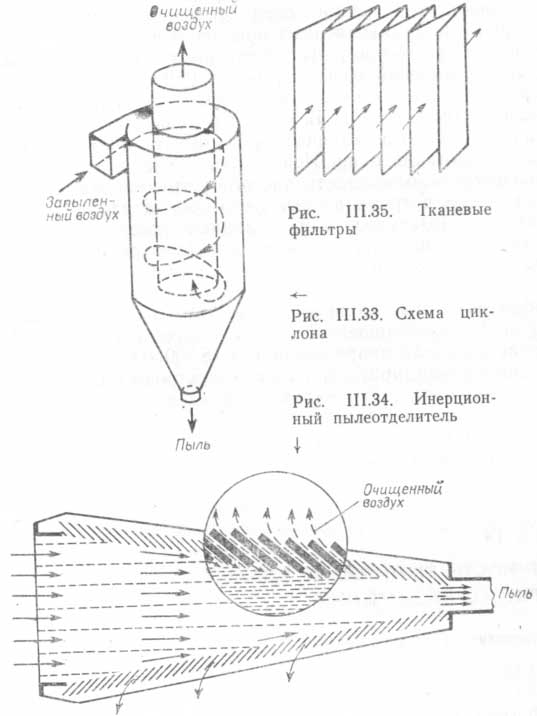

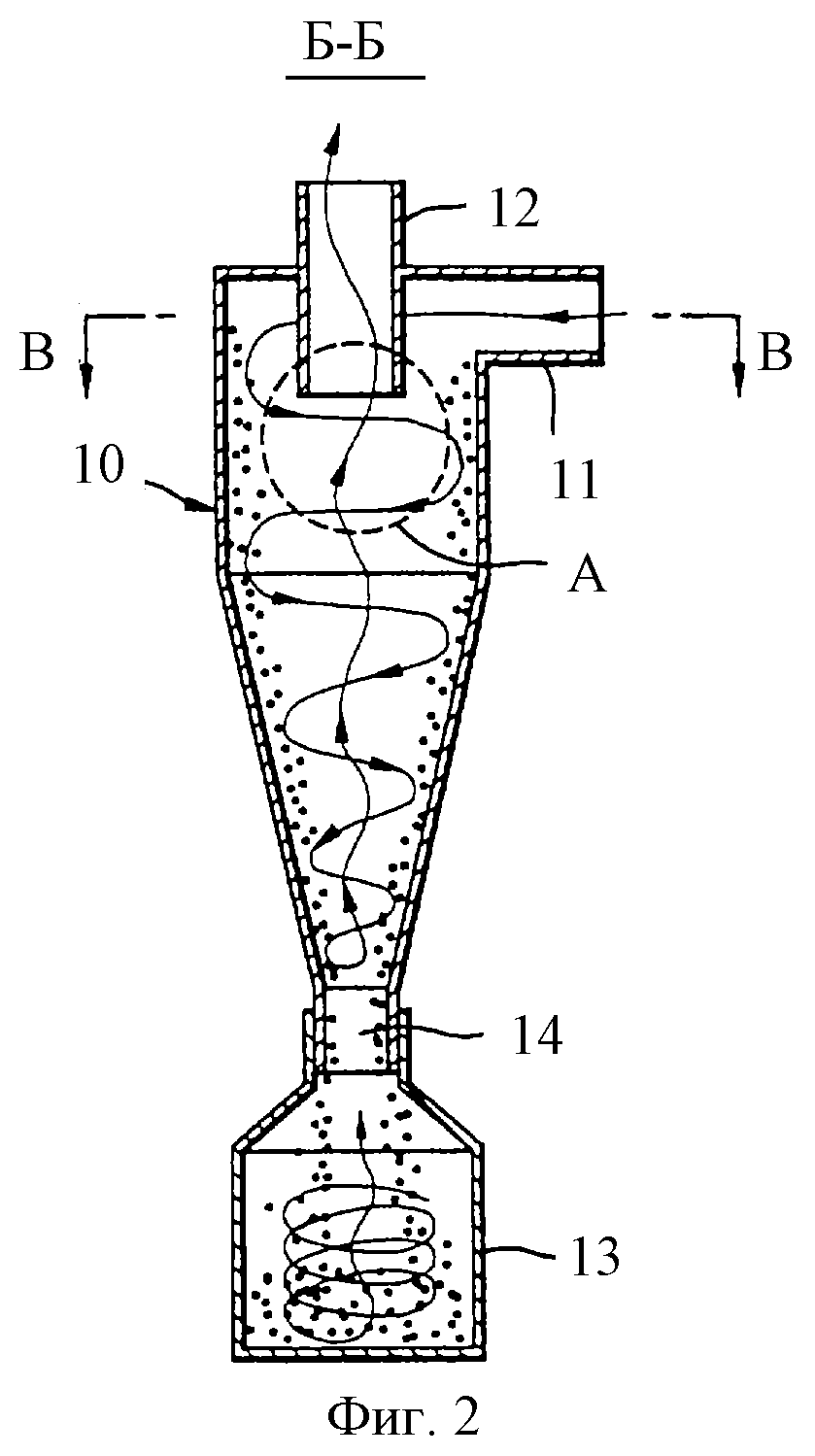

Более дорогие фильтры работают на циклонном эффекте, хотя и среди них встречаются модификации с мешками.
Самые дорогие – это полноценные пластиковые или металлические циклоны, обладающие большим бункером, что позволяет использовать их для сбора отходов обработки древесины с целью последующего вывоза.
На стоимость воздуховода влияет и материал, из которого он изготовлен, поэтому самые дешевые шланги делают из ПВХ, более дорогие и гибкие — из полиуретана. Мы подготовили таблицу, в которую включили различные варианты готовых устройств и вентиляторов, некоторые из которых используются и на промышленных объектах, чтобы вы могли примерно оценить их стоимость:
| Модель | Назначение | Описание и характеристики | Цена рублей | Сайт продавца или производителя |
| Анкорд ВУ-5000 | Стружкоотсос | Основа устройства – пылевой вентилятор, к которому подключают 1-4 фильтрующих блока, состоящих из «Циклона» и фильтра тонкой очистки. Стружкоотсос перекачивает за час 5900 м3, при этом скорость воздуха на входе устройства составляет 66 метров. Подходит для обслуживания нескольких станков небольшой производительности. | 52000 | vacuum-press.ru |
| УВС-7000 | Аспирационная установка | Основа установки – центробежный вентилятор мощностью 5,5 кВт, перекачивающий 7000 м3 в час. В составе установки 4 фильтрующих устройства, состоящих из циклонного и бумажного фильтров. Из-за большого входного диаметра воздухопровода скорость воздуха на входе составляет 28 м/с. | 66000 | scperun.ru |
| ВР 01-4.5 | Центробежный вентилятор высокого давления | Центробежный вентилятор высокого давления, масса 65 кг, мощность электромотора 5,5 кВт, производительность 7000 м3 в час, может быть использован с любым фильтрующими элементами. Диаметр патрубка 280 мм. | 50000 | www.eventa-k.ru |
| ПУА-М-1500 | Стружкоотсос | Аппарат небольшой мощности, за час перекачивает 1500 м3 воздуха и может обслуживать 1-3 станка. Штатно оснащен фильтром-мешком, можно дополнительно подключить еще 2 таких же фильтра. | 37000 | www.ekovent.ru |
| JCDC-3 | Циклонная очистная установка | Очистная установка состоит из вентилятора высокого давления и многофункционального фильтра типа «Циклон». Фильтр этой конструкции лучше очищает воздух, чем его аналоги с мешками, а также разделяет загрязнения по размеру фракции, поэтому мелкие опилки и пыль собираются в одну емкость, а крупные опилки и стружка в другую. | 140000 | jet-online.ru |
| Корвет 60 | Пылесос для сбора стружки | Пылесос мощностью 750 вт, оснащен одним фильтром-мешком. Может обслуживать станок небольшой производительности работающий непродолжительное время. Чаще всего этот пылесос применяют в домашних мастерских, подключая его поочередно к различным станкам. | 7920 | enkor.ru |
| PO50 | Шланг для вентиляции | Полиофеновый шланг для систем аспирации, усилен металлической спиралью, длина 10 м, диаметр 50 мм. | 1970 | bi-teh.ru |
| Uniflex PUR.05.90.10 | Шланг для вентиляции | Полиуретановый шланг для стружкоотсосов, диаметр 90 мм, длина 10 м | 5240 | cmt-shop.ru |
Шаг 7: Дополнение
Перемещение циклона и пылесоса по мастерской — не очень легкое дело, поэтому я думаю, что тележка на роликах может оказаться практичной и полезной.
Конструкция тележки очень проста, и ее можно построить только из фанеры. Здесь нет размеров, потому что вам придется подстраивать габариты под ваш пылесборник.
Скажу только, что основание изготовлено из двух листов фанеры, верхний из которых имеет отверстие, в котором сидит ведро.
Можно также добавить липучки, чтобы закрепить пылесос и сделать две деревянные ручки на пластмассовом ведре, чтобы оно не падало при опорожнении нижнего ведра.
Пылесос для мастерской
Процесс механической обработки деревянных заготовок всегда сопровождается выделением пыли или разбрасыванием стружки и опилок. В современных электроинструментах предусмотрена возможность подключения каких-либо установок для сбора и отвода древесных отходов, но их приобретение для бытовых нужд не всегда оправдано. На домашнем уровне с проблемой пылеудаления успешно справляется самодельное устройство. Рассмотрим подробно порядок изготовления пылесоса для мастерской.
Необходимые материалы и инструменты
Основой для реализации проекта служит старый бытовой пылесос, от которого используют следующие компоненты: •Моторную часть; •Регулятор мощности; •Провод электропитания; •Всасывающий шланг; •Насадки.
Для корпуса самоделки подбирают полиэтиленовую бочку емкостью 50–80 литров, обязательно с фиксируемой крышкой. Также понадобится: •Кусок пластиковой канализационной трубы диаметром 50 мм; •Фанера толщиной 5–10 мм; •Болты и гайки М6 – по 14 штук; •Полоса оцинкованной жести; •Фильтр воздушный от микроавтобуса; •Выключатель на 220 Вольт; •Шпилька резьбовая с шайбами и гайками; •Герметик строительный; •Наждачная бумага; •Стержни клеевые; •Сливной гофрированный шланг для стиральной машины; •Гофра электромонтажная ПНД 32.
Стыковочные узлы изготавливают из пластмассовых трубок и фитингов, подбираемых в зависимости от размеров патрубков на инструментах и диаметров заборных шлангов пылесоса.Перечень используемых инструментов: •Клеевой пистолет; •Дрель; •Ключи слесарные; •Отвертки; •Кусачки; •Электрический лобзик; •Острый нож; •Напильники; •Пистолет для герметика.
Процесс изготовления пылесоса для мастерской
Отступив от верха примерно 100 мм, на стенке бочки размечают отверстие под входной патрубок и высверливают его с помощью дрели. Затем ножом придают дырке овальную форму таким образом, чтобы внутренний конец трубы разместился вплотную к стенке и был направлен вниз под небольшим углом. Обезжиривают соединяемые поверхности и, используя клеевой пистолет, фиксируют патрубок на месте.
Тем же «горячим» способом на наружной части трубы закрепляют переходник для засасывающего шланга.
Лобзиком вырезают из фанеры два круга диаметром, немного меньшим, чем у крышки бочки. В заготовках делают сначала два отверстия под болты и закрепляют ими детали с обеих сторон крышки. Далее просверливают остальные дырки, снимают круги и шкуркой удаляют заусенцы. Наносят по периметру заготовок герметик, размещают детали на крышке и полностью устанавливают крепеж. По центру фанерных кругов выполняют отверстие под шпильку, а чуть в стороне – под забор воздуха моторным блоком.
С воздушного фильтра кусачками удаляют металлическую сетку, иначе она будет забиваться опилками и мешать очистке пылесоса. Один торец цилиндра закрывают заглушкой из фанеры.
Подготовленный фильтрующий элемент закрепляют на шпильке барашковой гайкой.
Моторная часть, как правило, имеет круглые формы. Поэтому для удобства монтажа из корпуса старого пылесоса вырезают пластиковые части, в которых находился двигатель. Благодаря им для закрепления агрегата на крышке бочки потребуется лишь один хомут, изготавливаемый из полоски жести.
Рядом с двигателем размещают выключатель и регулятор мощности, поместив последний в подходящую коробку. Остается соединить элементы между собой проводами и подключить кабель с вилкой. Убедившись в правильности соединений и в отсутствии оголенных контактов, подают питание и проверяют работу устройства.
Стандартный всасывающий шланг бытового пылесоса слишком короткий – его наращивают гофрированной трубкой для прокладки проводки или другим подобным изделием.
Изготовление насадок и переходников
Чистота в мастерской начинается с верстака. Для уборки рабочего места приспосабливают типовую щетку, идущую в комплектации бытового прибора.
Подсоединяют насадку посредством резинового переходника, отрезанного от соответствующей по калибру трубки, например, от патрубка системы охлаждения автомобиля.
Одним из самых мусорящих электроинструментов является электрорубанок. Выкидной штуцер у инструмента достаточно большой, скорее всего, шланг пылесоса подсоединится без проблем.
Для ручной плоскошлифовальной машины потребуется изготовить переходник, припаиваемый к фиксатору пылевого мешка.
В этом случае пригодится более тонкий шланг от слива стиральной машины и возможность электронного снижения мощности всасывания пылесоса, чтобы корпус не сжимался.

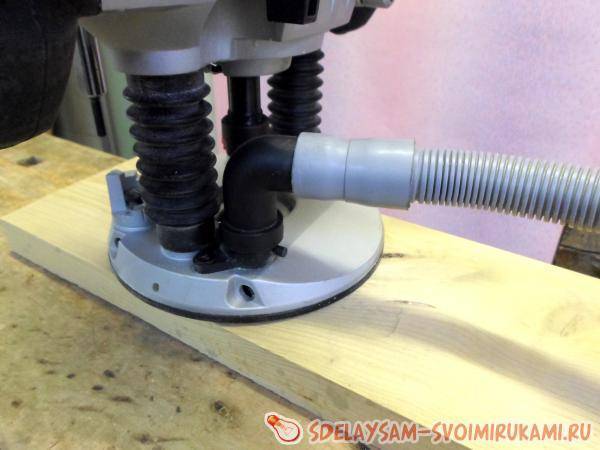

Эта же гофра подходит для отсоса стружки из рабочей зоны ручного фрезера.
Методом подбора находят соответствующие детали и для поддона круглопильного станка.
Стружкоотсос и циклон своими руками
Подготовительные работы
- разработка плана, содержащего информацию о порядке изготовления и сборки конструктивных элементов;
- покупка и тестирование электродвигателя;
- подготовка материалов, инструментов;

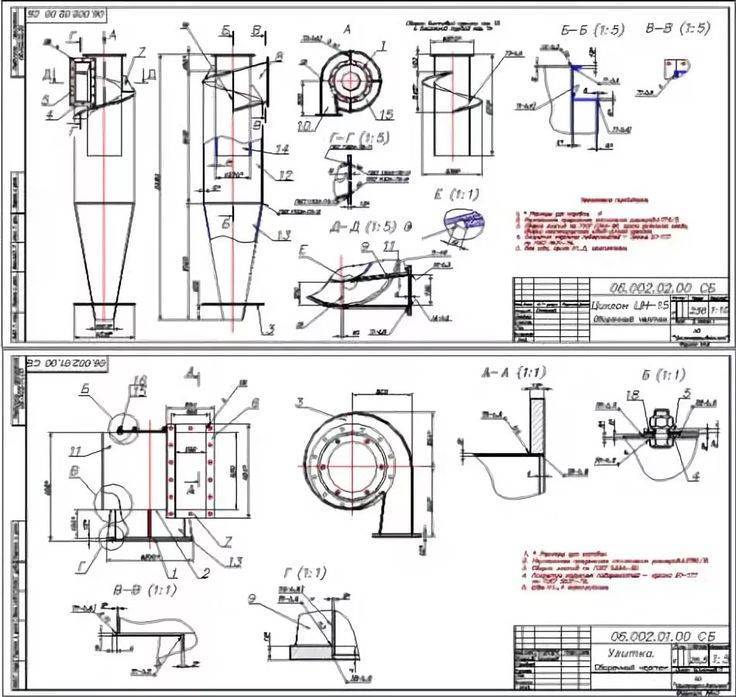

- составление чертежа.
Необходимые инструменты
- дрель;
- лобзик;
- шуруповёрт;
- нож;
- струбцины;
- карандаш;
- циркуль.
Кроме того понадобится набор свёрл, в котором должно быть корончатое 50 – 60 мм для работы по дереву.
Материалы и крепеж
Для изготовления стружкоотсоса своими руками потребуется воздуховод. Фактически можно взять шланг от пылесоса, главное, чтобы он был в текстильной оплётке и имел гофрированную структуру. Понадобится канализационная труба длиной до 150 мм и диаметром не меньше 50 мм. Запаситесь канализационным отводом с углом 45° при длине до 200 мм. Купите пластиковое, герметично, закрывающееся ведро объёмом 10 – 25 литров и такое же, но поменьше в пределах 5 – 10 л.
Полезный совет! Главное, чтобы разница между самыми большими диаметрами вёдер составляла 70 мм.
Дополнительно потребуется:
- фанерный лист толщиной 20 мм – главное, чтобы его размер превышал диаметр большого ведра;
- самонарезающие винты широкой, плоской головкой для дерева: их толщина должна составлять 2/3 от толщины фанеры;
- универсальный герметик на гелиевой основе.
Изготовление циклонного фильтра
Процесс самостоятельного изготовления фильтра включает несколько этапов:
- Монтаж фиксирующего кольца.
- Фиксация бокового патрубка.
- Прикрепление верхнего ввода.
- Монтаж фигурной вставки.
- Сборка фильтра.
Создание фиксирующего кольца и фигурной вставки
- Обрежьте у маленького ведра бортик, к которому крепится крышка, чтобы получить цилиндр.
- Теперь поставьте ведро на лист фанеры и очерчиваем его дно карандашом для получения окружности, для которой, руководствуясь азами геометрии, определяют центр.
- После этого чертится вторая окружность, диаметром, большей первой на 30 мм.
- Теперь выпиливаем лобзиком детали по этим окружностям для того, чтобы получить кольцо со вставкой.
Установка фиксирующего кольца
Монтаж фиксирующего кольца начинается с того, что оно крепится на кромке маленького ведра, в результате чего формируется бортик.
- Используем для этого самонарезающие винты.
- Надо перед этим засверлить отверстия, чтобы избежать расщепления фанеры.
- Теперь надо разметить крышку большого ведра, поставив его на неё и обведя карандашом.
- Остаётся вырезать деталь ножом и установить её на борт маленького ведра, зафиксировав саморезами.
Полезный совет! Обеспечьте герметичность всех соединений, перед установкой деталей, смазав их герметиком.
Установка бокового патрубка
Используем для изготовления патрубка канализационный отвод 45°. Чтобы его установить, надо коронкой высверлить отверстие в верхнем отделе маленького ведра, функцию которого теперь выполняет дно. Просверлив отверстие, сделайте его каплевидным, воспользовавшись ножом, тем самым, обеспечив надёжное прилегание патрубка, который фиксируется герметиком и саморезами.
Установка верхнего ввода
- Необходимо в верхнем сегменте маленького ведра просверлить отверстие, тем, где раньше был центр дна.
- Чтобы напрочь закрепить патрубок, надо воспользоваться квадратной фанерной заготовкой, толщина которой 20 мм, её центральное отверстие, должно быть рассчитано на патрубок диаметром 50 мм.
- Заготовка крепится снизу самонарезающими винтами, желательно, чтобы их было 4-е.
- Герметичность стыков обеспечивается с помощью герметика, посредством, которого и фиксируется верхний патрубок, без задействования дополнительных крепежей.
Сборка циклонного фильтра
Сделанную конструкцию надевают на большое ведро, получая аппарат с примерной высотой 520 мм. Основная задача на этом этапе заключается в верном подсоединении воздуховодов, осуществляемом по следующей схеме:
1. Верхний патрубок прикрепляется к пылесосу.
2. Входящий под углом сбоку отвод подсоединяется к шлангу.
Лучшие циклонные пылесосы по отзывам потребителей
Выбирая модели, оснащенные циклоном, следует обращать внимание не только на технические характеристики, но также ознакомиться с отзывами реальных покупателей, которые помогут выявить сильные или слабые стороны конкретной модели. В рейтинге лучших образцов представлены бытовые и промышленные устройства
Бытовые пылесосы с циклонным пылесборником
Лучшими моделями для домашнего использования, которые не имеют мешка для сбора пыли и оснащаются циклоном, считается продукция компании Dyson, которая является родоначальником данного типа устройств. Одной из лучших моделей может считаться новинка Dyson Cinetic Big Ball Animal Pro 2. Это пылесос, который обладает рядом уникальных особенностей:
технология Dyson Cinetic, которая обеспечивает улавливание самых мельчайших частиц, что важно для людей, страдающих от аллергии. При этом, после уборки не требуется дополнительная промывка или замена фильтрующих элементов; система Ball, которая обеспечивает устойчивость пылесоса и повышает его маневренность. Даже при случайном опрокидывании устройство возвращается к своему правильному положению; щетка Musclehead, которая представляет собой турбонасадку, имеющую щетину из углеродных волокон
Даже при случайном опрокидывании устройство возвращается к своему правильному положению; щетка Musclehead, которая представляет собой турбонасадку, имеющую щетину из углеродных волокон.
Технология Cinetic позволяет добиться постоянной устойчивости пылесоса при эксплуатации
Единственным недостатком модели может считаться её высокая стоимость, которая составляет 39 000 рублей. Но подобная ценовая политика является обычной для компании, которая позиционирует свой продукты как изделия высочайшего качества.
Отзыв на Dyson Cinetic Big Ball Animal Pro 2
Подробнее на Отзовик: https://otzovik.com/review_6463819.html
Dyson Cinetic Big Ball Animal Pro 2
Строительные пылесосы с циклонным фильтром
Одной из лучших моделей промышленного типа, по мнению профессионалов, является модель Ghibli Power WD 80.2 I. Это устройство, которое предназначено для уборки пыли класса М на больших площадях. Его особенностями можно считать наличие увеличенного по объему бака (80 л). Также внутри устройства имеется две турбины, которые совместно создают мощность в 22,5 кПа.
Ghibli Power WD 80.2 I – устройство с баком на 80 л из нержавеющей стали
Из преимуществ следует отметить наличие надёжного корпуса из нержавеющей стали, дренажное отверстие для слива грязи, длинный сетевой шнур (10 м), три сменные насадки, не самый высокий уровень шума для подобных моделей. Из недостатков пользователи выделяют ограниченность фактического объема жидкого мусора (56 л) и опционную возможность уборки сухого мусора. Стоимость аппарата составляет 34 000 рублей.
Циклонные фильтры продаются отдельно, что упрощает их замену при необходимости
Циклон из дорожного конуса
Простым и быстрым способом соорудить циклон на пылесос непосредственно своими руками – это сделать его из дорожного конуса.
Что необходимо для работы?
Раз изготовление циклона будет проводиться собственными руками, нужно подготовить необходимые инструменты и расходные материалы. А значит готовим:
- Дорожный конус;
- Трубы пластиковые (примерно 40 мм)
- Угол на 45 градусов;
- Фанера;
- Кусочки ЛДСП;
- Клеевой пистолет и стержни;
- Емкость с крышкой, можно из-под краски.
Приступим к изготовлению
Для начала берем фанеру, чтобы из нее сделать крышку закрывающую конус. Выпиливаем круг нужного диаметра, и в нем вырезаем два отверстия. Одно будет по середине, второе параллельно у края, как на рисунке 6.
Круг из фанеры с отверстиями для входа и выхода воздуха
Далее необходимо вставить трубку расширением вверх в центр круга как показано на рисунке 7. Стык между изделием и трубкой, проклеиваем.
Труба вставленная в одно из отверстий
Во второе отверстие также необходимо вставить трубу, но на нее сверху надевается угол 45 градусов. Именно продвигаясь по нему воздух будет закручиваться в вихрь. Угол располагается внутри конуса.
Расположение угла для правильной циркуляции воздуха в циклоне
После труба проклеивается как и в случае с первой. Крышка готова. Далее она вклеивается в конус.
Кончик конуса необходимо отрезать. После, он вставляется в крышку ведра по центру в заранее подготовленное отверстие. Место крепления проклеивается. С внутренней стороны крышку необходимо усилить кусочками ЛДСП. После они между собой стягиваются саморезами.
В итоге получается изделие как на рисунке 9.
Готовое изделие
Изготовление циклона из бочки
Если дома имеется современный пылесос, соединить его с ведром по принципу «Урала» не получится из-за особенности конструкции и другой формы. Циклон для такого агрегата изготавливают как отдельно подключающийся шлангами фильтр. Мусоросборник удобнее сделать с пластиковой бочки, имеющей резьбовую крышку. Принцип изготовления аналогичен, но дополнительно понадобится новый масляный фильтр от автомобиля. Ровные патрубки заменены ПВХ коленами с углом 45о и 90о.
Сборку циклона осуществляют в следующей очередности:
На крышке бочки по центру вырезают отверстие для колена 90о. Из оцинкованной листовой стали отрезают три полосы. Заготовки с одной стороны соединяют шпилькой. Лепестки выгибают пирамидой, свободные концы которой фиксируют болтами к крышке вокруг отверстия.
Колено вставляют в отверстие, герметизируют горячим пистолетом или клеем. На пирамидальный держатель надевают машинный масляный фильтр, зажимая гайкой с широкой шайбой.
Для защиты от пыли фильтр обматывают капроновым чулком. Вокруг делают из оцинковки отбойник, защищающий от ударов крупного мусора.
В боковой стенке бочки прорезают отверстие. Колено с углом 45о вставляют поворотом вниз. Внутри бочки патрубок фиксируют к боковой стенке хомутом. Стык тщательно герметизируют.
Все элементы циклона готовы. Крышку с фильтром накручивают на бочку. Верхний патрубок соединяют шлангом с пылесосом, а к боковому выходу подсоединяют гофру для втягивания мусора.
Самодельный циклон из пластикового ведра
Если под рукой не оказалось подходящей бочки, то можно использовать более доступную емкость. Отлично подойдет для этого пластиковое ведро (например, из-под краски).
Помимо этого, нам потребуются горловина сифона (слив для мойки) и пластиковая бутылка.
При изготовлении самодельных циклонных пылесосов многие мастера сталкиваются с тем, что их агрегаты не справляются со своей задачей должным образом.
Проблема обычно заключается в том, что поток воздуха перемещается с очень большой скоростью. В результате даже средние и крупные частицы пыли попросту не успевают оседать.
Однако эту проблему легко решить. Для этого достаточно будет уменьшить скорость выходящего из циклона потока воздуха.
Сделать это очень просто. На входе в циклон необходимо будет установить кусок канализационной трубы диаметром 40 мм, а на выходе — всасывающее отверстие должно быть большего диаметра. В данном случае можно использовать пластиковую бутылку объемом 2,5 литра (ее диаметр составляет 110 мм).

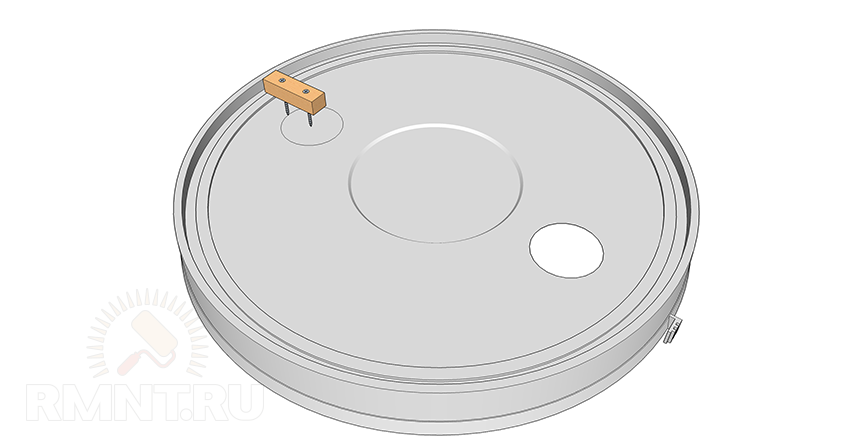

Первым делом в крышке пластикового ведра необходимо просверлить два отверстия: в центральной части и ближе к краю.
В отверстие по центру крышки вставляем ПЭТ бутылку (а точнее — часть от нее). От бутылки отрезаем горловину и дно.
Обратите внимание: длина бутылки должна быть такой, чтобы, находясь внутри ведра, расстояние между нижним краем и дном было не менее 15 см. Внутрь бутылки устанавливается горловина сифона, а с наружной стороны к ней присоединяется кусок трубки, которая, в свою очередь, крепится напрямую к пылесосу. Внутрь бутылки устанавливается горловина сифона, а с наружной стороны к ней присоединяется кусок трубки, которая, в свою очередь, крепится напрямую к пылесосу
Внутрь бутылки устанавливается горловина сифона, а с наружной стороны к ней присоединяется кусок трубки, которая, в свою очередь, крепится напрямую к пылесосу.
Во второе отверстие в крышке ведра вставляем кусок пластиковой трубы с угловым отводом.
В завершении останется только надеть крышку на ведро, и подключить пылесос, а также шланг, через который будет поступать пыль (опилки, стружка и т.д.). Система пылеудаления получилась очень простой, но эффективной. Собрать ее под силу каждому мастеру.
Подробно о том, как изготовить своими руками фильтр циклонного типа из пластикового ведра, можно увидеть на видео ниже. Данной идеей поделился автор YouTube канала Dr. LOM / Доктор Лом.
Из главных преимуществ данной конструкции стоит отметить низкую себестоимость (необходимые материалы у многих имеются в наличии).
Циклон своими руками из подручных материалов
Циклонный фильтр для пылесоса своими руками собрать довольно просто. Он часто необходим при обработке древесины. Вместе с фрейзером или электрическим рубанком пылесос мембранного типа очень быстро забивается, и его нужно часто чистить, что сильно отвлекает от производственного процесса. Когда мастер занимается плотническим делом в небольшом помещении, то мелкие опилки создаютнемало проблем. Для этой цели и был спроектирован и изготовлен циклон из простых деталей, который не уступает своим заводским аналогам.
Материалы для изготовления
Чтобы изготовить самодельный циклон, будут необходимы такие материалы:
- пластиковая тара для жидкости объемом около 4 литров;
- цилиндрический воздушный фильтр, который можно взять из старого автомобиля;
- отрезок канализационной трубы, который должен по диаметру соответствовать шлангам бытового пылесоса;
- кусок гофрированного шланга такого же диаметра;
- арматура, обрезки уголков из металла для изготовления подставок и кронштейнов;
- небольшой лист фанеры для основы толщиной около 7 мм;
- старый женский чулок;
- герметик и различные крепежные материалы.
Сборка циклона для бытового пылесоса
На крышке пластиковой тары закрепляется специальный кронштейн для небольшого воздушного фильтра, который можно сделать из металлической полосы или уголков. Воздушный фильтр обязан очень плотно прилегать к пластмассовой крышке емкости. В противном случае воздух с пылью будет проникать в выходной патрубок. Далее выходной патрубок необходимо герметично закрепить сверху крышки. Сквозь него очищенный воздух будет поступать в бытовой пылесос. Специалисты советуют оставить мембранный фильтр бытового изделия. Это поможет сберечь вентилятор от грязи и не ослабит мощность воздушного потока.
Около воздушного фильтра стоит поставить специальный отбойник для пыли, который собирается из тонкой металлической жести. Этот элемент способен отбивать небольшие частицы грязи, которые не падают под воздействием силы тяжести, что позволяет намного реже очищать фильтр. Такую же работу может выполнять старый женский чулок, который защищает поры фильтра от крупных и легких частей пыли.
Самодельный входной патрубок нужно расположить по касательной к стенкам корпуса и немного наклонить в сторону дна устройства. Грязный воздух будет сразу отправляться по нужному направлению. Для того чтобы стенки емкости не схлопывались от вакуумной среды, их необходимо хорошо усилить полосой из металла. Пластиковая тара не способна выдержать сильные нагрузки, потому что материал довольно тонкий. Так как приспособление получается больших размеров, стоит сделать фанерную станину, которую не помешает оснастить небольшими поворотными колесами.
Тонкости подключения самодельного циклона
Собранный своими руками циклон (фильтр строительного назначения) подключается для работы простым образом.
Входной (боковой) канал соединяется гофрированным гибким шлангом или другим подобным аксессуаром с рабочим инструментом, например, с каналом электрического лобзика.
Выходной канал (верхний патрубок) подключается непосредственно к входному гнезду пылесоса вместо рабочей насадки.
Схема соединения – подключения циклона в пару к бытовому пылесосу и строительному инструменту, конструкция которого поддерживает функцию отсоса мусора
Сначала в работу включается пылесос, затем для нужных целей применяется строительный инструмент. В результате выполняемое действие, допустим, распил доски электрическим лобзиком, проходит без выброса стружки и мелкой пыли в окружающую среду.
Побочный продукт рабочей операции полностью направляется в циклонный сепаратор, где фильтруется должным образом.
Любители самоделок могут попробовать полностью собрать пылесос, который можно использовать в мастерской или в доме. Пошаговый инструктаж по изготовлению практичного агрегата представлен в этой статье.
Строительный пылесос своими руками: что нужно
Если вы заинтересованы в создании строительного пылесоса своими руками, то вам понадобятся определенные материалы и инструменты.
- Для начала, вам нужно два пластмассовых ведра разного размера. Одно ведро будет использоваться в качестве основы, а другое — для создания циклонного фильтра.
- Также понадобятся инструменты, такие как дрель, ножовка, наждачная бумага и клей.
- Если у вас есть возможность, вы можете приобрести готовый фильтр для пылесоса в магазине. Однако, если вы хотите сделать фильтром изготовление чем-то самостоятельно, вам понадобятся дополнительные материалы, такие как пластмассовый конус или другие подручные материалы, которые можно использовать для создания конструкций.
Итак, что нужно делать, чтобы сделать циклонный пылесос своими руками?
- В первую очередь, вы должны изготовить циклонный фильтр. Это может быть конус, сделанный из пластмассовых ведер или других материалов. Зачем нужен циклонный фильтр? Он служит для разделения пыли от воздуха и помогает удерживать мелкую пыль, которая обычно просачивается через обычный фильтр пылесоса.
- Далее, вы должны прикрепить циклонный фильтр к основному ведру. Для этого вы можете использовать клей или другие крепежные материалы.
- Если вам нужен строительный пылесос, вы можете добавить дополнительные функции, такие как фильтр-сепаратор. Это вторичный фильтр, который помогает удерживать большие частицы пыли перед тем, как они попадут в основной фильтр пылесоса.
- Для лучшей эффективности, вы можете использовать несколько циклонов или фильтров-сепараторов.
- Также рекомендуется построить специальную подставку для пылесоса, чтобы удобно работать с ним во время строительных работ.
Возможно, вы столкнетесь с определенными сложностями при изготовлении циклонного фильтра своими руками, особенно если вы не имеете опыта в создании подобных конструкций. В таком случае, вы можете воспользоваться готовыми чертежами и инструкциями, которые можно найти в интернете или приобрести в специализированных магазинах.
Самодельный циклонный пылесос является отличным вариантом для тех, кому требуется строительный или дорожный пылесос, но не хочется приобретать дорогостоящую модель в магазине. Благодаря использованию простых и доступных материалов, вы сможете создать свой собственный пылесос с циклонным фильтром.
Пылесос для мастерской по дереву своими руками
Для людей, которые плотно занимаются деревообработкой, рано или поздно остро назревает вопрос эффективного удаления стружки и опилок, особенно при работе в помещении. Как показывает практика, при больших объёмах часто не справляются даже сильные промышленные пылесосы, фильтры которых слишком быстро забиваются отходами. Именно поэтому, так часто мастера прибегают к самостоятельной сборке устройства, которое показывает отличные результаты при сборе мусора и пыли.
Схема
Существует множество различных схем стружкоотделителя. Одной из наиболее эффективных конструкций считается сепаратор-стружкоотделитель, сборка которого выполняется поэтапно. В первую очередь собирается сам сепаратор:
- Он состоит из нескольких частей: верхней и нижней крышки в форме круга, боковины и входного отверстия. В качестве основного материала можно использовать фанеру или ДСП, толщиной 8 мм для крышек и трёхслойную фанеру, толщиной 6 мм — для боковины (при её выполнении, фанеру распиливают поперёк волокон, что обеспечит большую гибкость и лёгкое вклеивание).
- На верхней крышке прикрепляется брусок, в котором высверливают отверстие. Его диаметр равен диаметру подключаемого шланга.
- На входном раструбе также приклеивают брусок с высверленным отверстием.
- Габариты сепаратора задаются размерами бака, который будет служить мусоросборником. По его диаметру на нижней части сепаратора вырезают кольцевую накладку, которая будет удерживать устройство на месте во время работы.
- От кольцевой накладки в нижней крышке проделывают прорезь, диаметром около 20 мм. Начинается она в том месте, в котором воздушный поток соприкасается с боковой стенкой и заканчивается до входного потока.
- Ширина боковой полосы должна составлять около 60–70 мм.
Далее следует сама сборка:
- Сепаратор выставляется на мусоросборник, который можно сделать из железной бочки или любого прочного бака.
- Шланг пылесоса подключают в верхнее отверстие, шланг от инструмента — в боковое.
- На баке и сепараторе делают специальные защёлки, а к корпусу мусоросборника приваривают колёса для удобного передвижения.
Делаем из подручных материалов
Наиболее простым и доступным вариантом для ёмкости циклона будет ведро от краски или прочих строительных смесей. Объём должен быть сопоставим с мощностью используемого пылесоса, ориентировочно это по одному литру на каждые 80–100 Вт.
Крышка ведра обязательно должна быть целой и герметично надеваться на корпус будущего циклона. Её придётся доработать, проделав пару отверстий. Вне зависимости от материала ведра, самый простой способ изготовить отверстия нужного диаметра — использовать самодельный циркуль. В деревянную рейку нужно вкрутить два самореза таким образом, чтобы их острия находились друг от друга на расстоянии 27 мм, ни больше, ни меньше.
Центры отверстий нужно намечать в 40 мм от края крышки, желательно чтобы они были максимально удалены друг от друга. И металл, и пластик превосходно выцарапываются таким самодельным инструментом, образуя ровные кромки практически без задиров.
Вторым элементом циклона послужит набор канализационных колен под 90º и 45º
Заранее обратим ваше внимание, что положение уголков должно соответствовать направлению потока воздуха. Их крепление в крышке корпуса выполняется по следующей схеме:. Колено вставляется до упора в бортик раструба
Предварительно под бортик наносится силиконовый герметик.
Колено вставляется до упора в бортик раструба. Предварительно под бортик наносится силиконовый герметик.
С обратной стороны на раструб с усилием натягивается резиновое уплотнительное кольцо. Для уверенности его можно дополнительно обжать винтовым хомутом.
Входной патрубок располагается узкой поворотной частью внутрь ведра, раструб находится с внешней стороны почти заподлицо с крышкой. Колено нужно снабдить ещё одним поворотом под 45º и направить наискосок вниз и по касательной к стенке ведра. Если циклон изготавливается с расчётом на влажную уборку, следует нарастить крайнее колено обрезком трубы, сократив расстояние от дна до 10–15 см.
Вытяжной патрубок располагается в обратном положении и его раструб находится под крышкой ведра. В него также нужно вставить одно колено, чтобы забор воздуха происходил у стенки или сделать два поворота для всасывания из-под центра крышки. Последнее предпочтительнее. Не забывайте об уплотнительных кольцах, для более надёжной фиксации и исключения проворачивания колен их можно обмотать сантехническим скотчем.
