Проводка в гараже своими руками: схема, разводка, монтаж

Необходимые материалы

Правильно составленная схема электропроводки поможет быстро рассчитать количество кабеля, автоматики, розеток и т. д. В первую очередь рассчитывается сечение и длина вводного кабеля. Для этого можно использовать специальную таблицу, расположенную ниже.

Таблица расчет сечения кабеля в зависимости от мощности сети

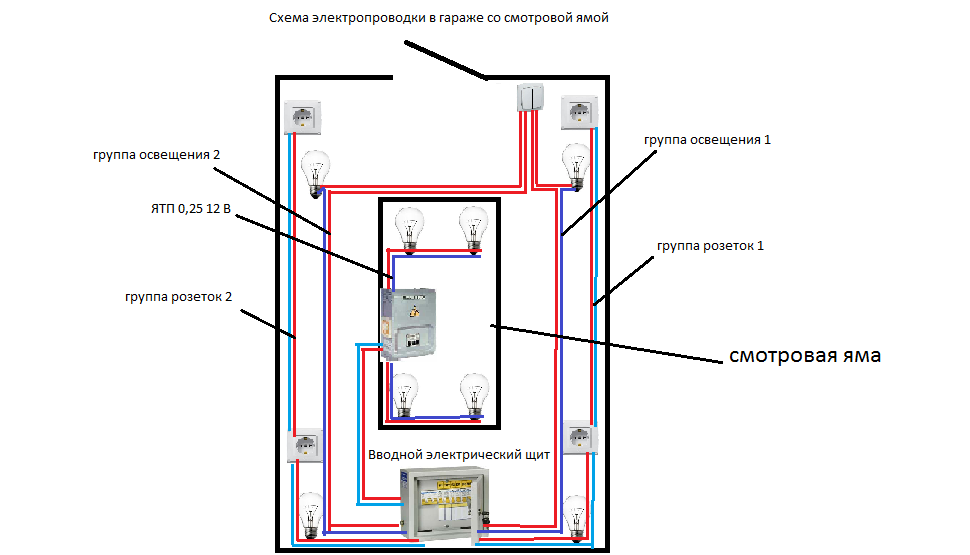

К примеру, рассчитаем параметры кабеля и других компонентов для схемы № 1, которая была обозначена в прошлом разделе:

  • Сечение вводного кабеля — в данном случае в гараже не планируется устройство полноценной автомастерской, поэтому идеально подойдёт медный кабель на 4–4,5 кв. мм.
  • Электрический щиток — достаточно щитка на 9 модулей.
  • Сечение кабеля для розеточной группы — мощность инструмента, применяемого для обслуживания и ремонта автомобиля, редко превышает 3 кВт. С учётом этого подбирается сечение кабеля — 1,5–2 мм. кв., но в целях безопасности рекомендуется использовать медный кабель сечением 2,5 мм. кв.

  • Автоматы розеточной группы — для подбора автомата следует рассчитать силу тока: I = P/U, где I — сила тока (A),P — мощность нагрузки (кВт), U — напряжение сети (В). С учётом наших данных получается, что I = 3000 / 220 = 13,65 А. Получается, что на каждую группу розеток понадобиться по одному модульному автомату на 16 А.
  • УЗО — устройство на проходящий ток мощностью не менее 20 А. Ток срабатывания, при котором устройство отключиться — строго 10–30 мА.
  • Розетки — рассчитанные на номинальный ток в 16 А с заземлением.

    УЗО и автоматический выключатель для электросети

  • Сечение кабеля для осветительной сети — рассчитается с учётом общей мощности осветительных приборов. Например, на потолке располагается два светильника мощность 100 Вт, на стенах по два светильника мощностью 60 Вт каждый. В итоге получается, что общая мощность приборов составляет 220 Вт. Для данной мощности хватить алюминиевого кабеля сечением 1,5 мм. кв.
  • Автоматы для освещения — общая мощность тока составляет не более 400 Вт, даже если поставить обычные лампочки по 100 Вт в каждый осветительный прибор. При правильно выбранном сечении кабеля хватит однополюсного автомата на 10 А.

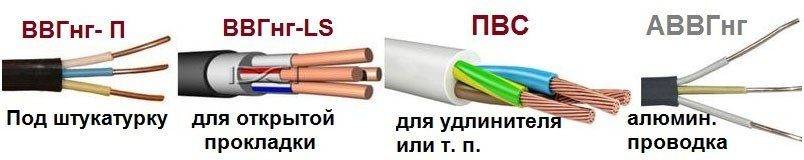

Длина кабеля определяется исходя из оптимального маршрута. Кабель приобретается с запасом 10%. Крайне не рекомендуется покупать очень дешёвые изделия. Оптимально, если это будет проводка с двойной изоляцией и изолирующими проводниками.

Это интересно: Спальня в стиле барокко — полезно знать

Нюансы устройства

Как правило, эстетическая часть вопроса отходит на второй план. Раньше гаражная проводка вообще делалась с применением самых дешевых материалов.

Гаражи редко имеют отделку внутри и используются в основном для технических целей

По этой причине особое внимание уделяется безопасности, а не внешней красоте проводки

Разводка электропроводки в гараже делается скрытой, так как такой вариант считается наиболее надежным с точки зрения безопасности. Кабель можно проложить в стене или под полом, но первый вариант выполнить легче. Находясь в стенах, провода не будут случайно повреждены. Это правило действует для бетонных и кирпичных конструкций. Если гараж металлический, проводку в гараже придется монтировать в специальный короб: это может быть металлорукав, гофра, прочие предназначенные для кабелей приспособления, являющиеся изоляционным материалом.

Для того чтобы повысить безопасность, схемой проводки в гараже должен быть предусмотрен не только щиток, но и отдельное заземление. Его можно изготовить из обычной арматуры или металлического стержня. Для этого потребуется использовать изделие не тоньше 16 мм. Его вбивают в землю на глубину около 40 см, верхние части соединяют металлической полосой. Такая конструкция будет иметь небольшое сопротивление, около 4 Ом, которого вполне хватит, чтобы заземлить всю проводку.

Прокладка проводки

Монтаж электропроводки

Проводка может быть разного типа:

  • открытая;
  • закрытая;
  • смешанная.

Для гаража нежелательно использовать открытую проводку. Конечно, такой вариант монтируется проще и быстрее, но зато менее надежен. Причина в том, что провода, проложенные в гофре или коробе, могут быть зацеплены, сорваны или будут постоянно подвергаться воздействию сырости.

Где размещать выключатели? Первый должен быть возле входа, остальные нужно установить недалеко от светильника, чтобы любому, кто войдет в гараж, не пришлось угадывать, что и как включается. Розетки же лучше установить возле дверей, ворот и над рабочим столом, если таковой предусмотрен в гараже. Наиболее качественными являются те розетки, которые имеют подпружиненные контакты, потому что вилка, даже советского образца, не будет греться или выпадать. Если же вилка выполнена по европейским стандартам, то пружины подадутся назад, зафиксировав её, а после извлечения станут на место. Согласитесь, это удобно, к тому же такая розетка будет более долговечной.

Установка розеток, выключателей и осветительных приборов

Гараж обязательно должен быть хорошо освещен для комфортного проведения любых работ

Особое внимание уделяется рабочему месту, над которым устанавливают основное количество ламп. Также присутствует основное освещение, на весь гараж, некоторые владельцы дополняют его освещением в смотровой яме

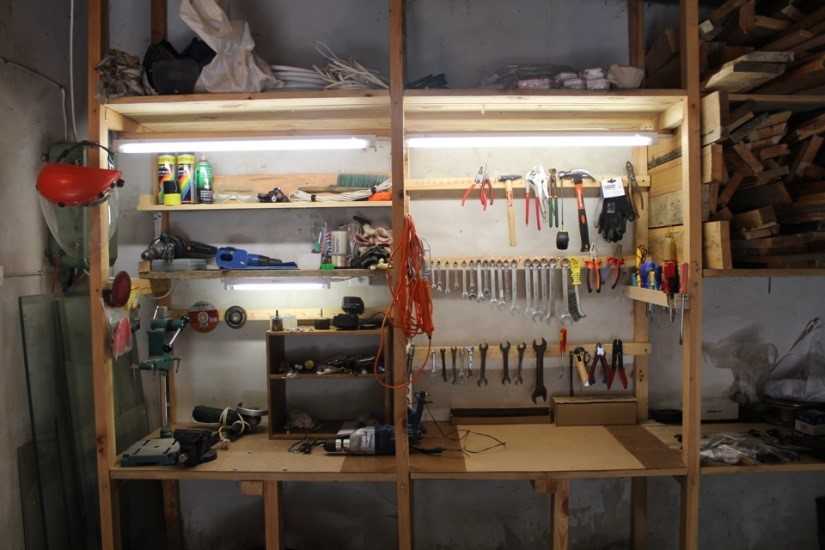

Над рабочим столом установите отдельные светильники со светодиодными или люминесцентными лампами. Выделите для них выключатель (одно- или двухклавишный для разноуровневого освещения). Возле стола, где будет включаться дрель или настольные инструменты (например, машинки для заточки ножей) необходимо поставить несколько розеток. Расположите их как можно ближе к силовой розетке, а еще лучше – проведите для них отдельный кабель. Они должны иметь достаточную мощность для того, чтобы выдержать работу 1–2 электроприборов с большим запасом.

Хорошее освещение рабочего места в гараже

Основное освещение в гараже можно организовать равномерно распределенными светодиодными или люминесцентными светильниками по периметру потолка (или даже стен). Света должно быть достаточно для комфортного времяпрепровождения в помещении, освещения всех необходимых элементов. Гараж должен хорошо просматриваться во время заезда или выезда машины. Управление осуществляется отдельным выключателем, расположенным около входа.

Основное освещение гаража

Если часто делается ремонт автомобиля с помощью смотровой ямы, вам необходимо позаботиться и о ее освещении. Этот момент вызывает обоснованные разногласия у многих владельцев. Если яма влажная и сырая (а так чаще всего и бывает), то заведение туда электричества 220 В может быть опасным для жизни. Поступают так – устанавливают внутри одну розетку, защищенную от пыли и влаги, а к ней подключают переносные осветительные приборы. Если же света нужно много, используя блок питания на 12 В или 24 В, организуют светодиодное освещение. Для него устанавливается отдельный выключатель, который лучше всего закрепить наверху – если забудете выключить в яме свет, в нее не нужно будет снова лезть.

Освещение гаражной ямы светодиодными прожекторами

Пошаговый план построения электросети

Порядок составления электрической схемы для гаража выглядит следующим образом:

  • Первым делом, необходимо нарисовать план гаражного помещения и графически обозначить место расположения главного распределительного щита с указанием расстояния от стен. Далее распределяется электропроводка в гараже, схема которой должна содержать разводку кабелей, места установки осветительных приборов.
  • Затем на плане указываются точное местоположение рабочего стола и других электроприборов стационарного базирования, таких как токарный станок, сварочный аппарат, компрессор и так далее.
  • Затем делается схема каждой стены, на которой будет размещена розетка. На схеме указывается расположение электрических приборов, их высота и план подвода к ним розетки.

К сведению. Правильной будет такая электрика в гараже, схема которой будет предусматривать как общее освещение всего помещения потолочными светильниками, так и освещение локального характера. Выключатель на общее освещение должен быть установлен при выходе на таком расстоянии, чтобы можно было достать до него вытянутой рукой, при этом сделав один шаг от входа. Выключатели на локальное освещение монтируются непосредственно на месте, на уровне глаз.

  • Электрический распределительный щит также устанавливается при входе, для того, чтобы можно было полностью обесточить помещение, покидая его.
  • Возле выключателя общего освещения нужно установить распределительную коробку, для того, чтобы каждый из светильников имел отдельный кабель питания. Если все светильники подключены параллельно от одного кабеля, то распределительная коробка не нужна.

  • Схемы электропроводки в гараже должны содержать указания по использованию нужного вида кабелей в зависимости от нагрузки. Медные кабели с сечением жилы в 1,5 мм рассчитаны на нагрузку в 3 Киловатта, кабели с сечением 2,5 мм выдерживают нагрузку до 5 Киловатт. При выборе кабеля всегда нужно делать запас нагрузки в 20-25%.
  • Настоятельно не рекомендуется подключать розетки последовательно, одну от другой. Лучшим вариантом будет провести общий кабель от щитка и подключить к нему каждую розетку по отдельности через распределительную коробку, как показано на фото ниже. Обычно кабель с разводкой и коробками укладывается под потолком.

Рекомендуется, чтобы схема подключения электричества в гараже для розеток предусматривала наличие устройства УЗО с отдельным автоматом. Такое устройство защитит пользователя от случайного поражения электрическим током в результате повреждения проводки или электроприбора. К тому же цена такого устройства – это ваша жизнь. Сила тока перегрузки для отключения подачи энергии не должна превышать 16 Ампер для кабеля с сечением 1,5 мм, и 25 Ампер для кабеля с сечением 2,5 мм.

Важно. Схема электропроводки гаража с деревянной или другой сгораемой основой должна предусматривать установку защитных металлических коробов для укладки кабелей

Эти коробы будут препятствовать воспламенению обшивки в случае перегрева и возгорания кабеля.

Места установки электрооборудования

Кроме светильников сеть освещения гаража предусматривает наличие и других электрических аппаратов и устройств

Их место расположение то же достаточно важно

Места установки розеток и выключателей

Так любая схема электрической проводки в гараже должна предусматривать не только светильники, но и выключатели с розетками.

И здесь тоже есть свои правила:

  • Начнем с выключателей. Выключатель общего освещения должен располагаться около входа. Обычно это место справа от входа в гараж. Если гараж имеет два входа, то логично установить два проходных выключателя около каждого из входов.
  • Выключатель зонального освещения принято располагать непосредственно в данной зоне. Но это правило не распространяется на освещение смотровой ямы или подвала. Оба этих помещения относятся к особо опасным помещениям. Поэтому в них располагать выключатели нельзя. Исходя из этого выключатели для данных зон следует располагать перед входом в них.
  • Выключатели местного освещения обычно расположены в непосредственной близости от самих светильников. Достаточно часто выключателями снабжаются сами светильники.
  • Теперь вопрос, касающийся розеток. В первую очередь нам необходимы розетки в слесарной зоне. Обычно их устанавливают над столом. Их количество зависит от количества применяемого электроинструмента и обычно составляет от двух до пяти.

Расположение электрооборудования в смотровой яме

Вторым важным местом где нам могут потребоваться розетки является смотровая яма. Вообще установка розеток в этом помещении не рекомендуется, так как помещение относится к особо опасным. Но при подключении через автомат УЗО и при соблюдении норм по защите от влаги устанавливать розетки здесь можно.

  • Хотя значительно более удачным вариантом будет установить розетки вне смотровой ямы. Тем более что они нам тут все равно потребуются, например, для подключения зарядного устройства аккумулятора.
  • Кроме того, розетки могут быть установлены в зоне отдыха, для подключения сварочного аппарата или другого стационарного электрооборудования. Их обычно устанавливают в места установки данного оборудования.

Место установки распределительного щита

Перед тем как провести электропроводку в гараже нам следует определиться и с местом установки распределительного щита. От его правильного размещения зависит не только эстетический вид, безопасность, но и стоимость конечных работ. Ведь правильная установка позволит иногда даже очень существенно сэкономить на проводке.

Место установки распределительного щита

Согласно п.7.1.28 ПУЭ распределительные шкафы должны устанавливаться в местах удобных для обслуживания. Если в данной местности возможно подтопления, то высота установки должна исключать затопление щита.
Обычно ввод в гараж осуществляется со стороны входа. Вводной кабель должен быть проложен в стальной трубе. Труба должна исключать возможность попадания и скопления влаги.
Исходя из этого распределительный щит обычно устраивают на входе в гараж. Но это не является правилом. Иногда значительно удобнее расположить распределительный щит ближе к центральной части помещения. Главное, чтоб это было удобно.
Распределительные щиты нельзя обустраивать ближе чем на расстоянии 1 метра от трубопроводов и систем канализации. Согласно п.7.1.28 ПУЭ расстояние до газовых труб или счетчиков так же должно быть не менее одного метра.
Распределительный щит для гаража должен быть выполнен из несгораемых материалов. Поэтому выбирать стоит стальные щиты во множестве представленные на рынке

Кроме того, обратите внимание на наличие в распределительном щите запорного устройства, а также места для установки счетчика. Обычно это место выделяется перегородкой и имеет окошко для просмотра показаний счетчика.
