Штроборез – насадка на болгарку: как сделать своими руками штроборез, чертежи и схемы

Из чего изготовить защитный чехол от пыли на болгарку

Изготовление защитного кожуха предусматривает использование таких видов материалов, как пластиковая канистра, кастрюли из алюминия, ДСП, фанера, ламинат, доска, нержавеющие листы и т.п. Выбрать можно любой материал, который имеется в хозяйстве. При этом исключается необходимость покупать насадку, так как сделать ее своими руками очень легко и просто.

Главное условие — это обеспечение достаточной прочности готовой насадки на болгарку. Кожух должен выдерживать воздействие мелких частиц бетона, вылетающих при проведении работ. Чтобы изготовить кожух, нет необходимости прибегать к применению вспомогательных инструментов, как например, сварка, так как из пластиковой канистры можно быстро сделать насадку. Пример такой насадки показан на фото ниже.

Для изготовления такого приспособления требуется минимум времени. Самодельный штроборез из болгарки можно сделать быстро и легко, воспользовавшись арсеналом из подручных средств. Если воспользоваться материалами из алюминия или дерева, то при работе по изготовлению насадки понадобятся саморезы, а при применении стали не обойтись без сварочного аппарата. Рассмотрим принцип изготовления насадки штроборез на болгарку своими руками:

  1. Для изготовления понадобятся остатки от ДСП или ДВП. Кроме того, подойдет даже фанера, поэтому используем любой листовой материал, который имеется в наличии
  2. Из ДСП вырезаются соответствующей формы два боковых основания. Формы этих оснований зависят от размеров имеющегося в наличии инструмента
  3. Чтобы не пришлось подбирать форму, рекомендуется предварительно сделать чертеж на бумаге, а затем перенести его на картонку. Из картонки изготовить шаблон, устранив все недочеты
  4. На основании шаблона изготовить чехол, воспользовавшись для этого ДСП
  5. С одной стороны основания ДСП просверлить отверстие соответствующего диаметра. Этим отверстием закрепить готовую насадку на электроинструменте
  6. Для соединения ДСП при изготовлении насадки можно использовать саморезы или специальные мебельные крепежи соответствующей длины

https://youtube.com/watch?v=eIPNx–r33o%3F

На фото ниже показан получившийся чехол на болгарку. Такой чехол изготовить просто, но его недостаток в отсутствии отверстия для подсоединения шланга. Устранить этот недостаток поможет гильза соответствующего диаметра и длины, вмонтировать которую необходимо в верхнюю часть конструкции. К выступу гильзы следует подсоединить шланг от пылесоса.

Это интересно! При использовании пылесоса для всасывания мусора и бетонной крошки рекомендуется брать промышленные или строительные пылесосы, но никак не бытовые. Они не предназначены для таких дел, поэтому в итоге могут выйти быстро из строя.

Процесс изготовления насадки не трудный, и качество конечного приспособления зависит больше от смекалки и воображения мастера. Изготовить своими руками можно не простой чехол на болгарку, но еще и регулируемый. Принцип изготовления защитного кожуха регулируемого заключается в том, что нужно сделать дополнительно подвижную часть. За счет этой подвижной части будет выбираться необходимый размер выступа режущих дисков на болгарке.

По аналогичному подобию можно изготовить насадку с регулируемой частью из ДСП и прочих материалов.

Подготовительные мероприятия

Поскольку штроборезы заводского изготовления имеют цену от 5,5 тыс. руб. (бюджетные модели, оборудование профессионального уровня обойдется в 50-60 тыс. руб.), то для домашнего ремонта применяют самодельные насадки на шлифовальную машинку.

Болгарка должна иметь мотор мощностью не менее 1500 Вт, поскольку установка двойного диска увеличивает нагрузку на привод.

Необходимые инструменты и материалы

Для изготовления приспособления потребуются:

  1. Обрезки или кусок листа углеродистой стали толщиной от 1,5 до 3 мм, необходимый для щитка. Применять конструкции из пластика или фанеры не следует из-за низкой механической прочности и недостаточной устойчивости к воздействию потока нагретой пыли.
  2. Стальная трубка, пригодная для подсоединения рукава пылесоса (напрямую или через переходник).
  3. Инструмент для резки заготовок, сверления отверстий и зачистки сварных швов.
  4. Сварочный инвертор и защитная маска.
  5. Измерительный и чертежный инструменты.

Чертежи и схемы насадок для штрабления

На угловой шлифовальной машинке имеется штатный защитный экран, который используется как шаблон для разметки заготовок. Мастер может разработать эскизные чертежи насадки, ориентируясь на мощность электродвигателя, габариты болгарки и диаметр режущего инструмента.

При изготовлении приспособления следует учитывать увеличение массы штробореза. Тяжелое оборудование сложно удерживать в горизонтальном положении при резке протяженных борозд.

Подробная инструкция, как сделать насадку на болгарку своими руками

Алгоритм изготовления:

  1. Разметить на листе металла контуры внутренней перегородки насадки, используя штатный кожух от машинки в качестве шаблона.
  2. Сделать заготовки для крепежного хомута. Некоторые мастера сохраняют заводской экран со штатными креплениями, к которому приваривают пластину для сокращения вылета режущего инструмента.
  3. Вырезать заготовку и прорезать окна для установки на корпус инструмента.
  4. По аналогии подготовить глухую внешнюю стенку насадки.
  5. Вырезать прямоугольную пластину внешней части защитного экрана, которая имеет увеличенную длину. Излишки необходимы для формирования упорной поверхности.
  6. Соединить детали точками контактной сваркой, а затем полностью проварить швы. Допускается установка шпильки на внешней части крышки, используемой для монтажа вспомогательной рукоятки.
  7. Отогнуть торчащие углы внешней части насадки под прямым углом.
  8. Зачистить стыки абразивным инструментом.
  9. Прорезать на внешней части насадки отверстие, в которое установить на сварке трубку для отвода пыли.
  10. Обезжирить поверхности и покрыть ударопрочной краской.
  11. Смонтировать насадку на шлифовальную машинку с установленными алмазными дисками, используя для фиксации штатное крепление на внутренней перегородке.
  12. Подключить шланг пылесоса к трубке (например, через слой малярной ленты, обеспечивающей герметизацию стыка), а затем произвести пробную резку.

Как превратить болгарку в штроборез

Чтобы сделать полноценный штроборез из болгарки своими руками, надо решить два вопроса:

  • Отвод пыли. Это первоочередная проблема – без ее решения дальнейшая модернизация бессмысленна.
  • Размещение на валу, предназначенного для одного диска, двух кругов по бетону. При этом конструкция должна быть надежной и обеспечивать строго перпендикулярное положение кругов к плоскости реза – малейший перекос при 3000 и больше оборотов в минуту это в лучшем случае заклинивание и выход из строя редуктора или двигателя.

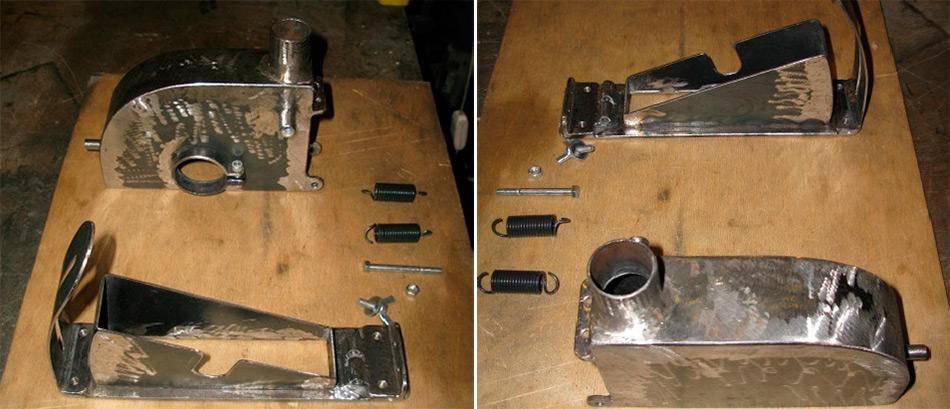

Изготовление защитного кожуха

По большому счету, эта деталь и делает из УШМ самодельный штроборез – такая насадка на болгарку заменяет стандартную защиту, установленную на устройстве, полностью скрывая за собой часть круга, не погруженную в стену. Как сделать крепления, вопроса возникнуть не должно – они просто копируются с заводской детали.

Защитный и пылеулавливающий кожух представляет собой обрезанный сбоку приплюснутый цилиндр, в котором есть патрубок для подсоединения шланга от пылесоса (можно использовать строительный, а если сделать циклонный фильтр, то и обычный бытовой).

Высота цилиндра делается достаточной, чтобы в него поместились два диска на необходимом расстоянии друг от друга. Для его изготовления нужны два железных полукруглых пластины и полоска стали, которая будет их скреплять. Полоска сгибается, приваривается к округлым частям пластин и основа кожуха готова.

В зависимости от креплений заводской защиты, в пластине, что будет прилегать к корпусу болгарки, кроме прорези для вала делаются отверстия под болты, либо приваривается хомутовый зажим.

Регулировка глубины пропила

Часть кожуха, что решает эту задачу, одновременно является направляющей для штробореза – если к ней приделать колесики, то по ним устройство будет легко перемещать по стене.

Делается в «Г» или «Т»-образной форме – нижняя часть «буквы» набирается из двух уголков, которые крепятся к верхней части защитного кожуха так, чтобы нижняя часть могла свободно опускаться и подниматься, что и позволит регулировать насколько диски будут выглядывать из-под кожуха. Фиксацию в заданном положении проще всего сделать с помощью болтового соединения или упора.

Дополнительно на основании направляющей привариваются боковины, чтобы пыль, как бы ни была отрегулирована глубина реза, не вылетала из-под кожуха.

Верхняя часть «буквы» нужна для устойчивости – на ней и устанавливаются колесики для плавного перемещение штробореза по стене.

Установка на вал двух дисков

Крайне редко заводской вал болгарки бывает достаточной длины, что позволит сразу же закрепить на нем два круга. Логических выходов из этого положения два – выточить новый вал или сделать гайку, который зажимал бы первый круг и удерживал второй. По ряду причин, второе решение выгоднее:

  • Не требуется разбирать болгарку.
  • Если устройство выйдет из строя, то можно приобрести другое и просто переставить на него гайку.
  • Технически проще выточить гайку, чем вал, соединяющийся с редуктором.
  • Гайка вытачивается вместе со втулкой.

Надеваются диски в следующем порядке:

  1. На вал болгарки устанавливается первый диск.
  2. Сверху на него ложится втулка и на нее – второй круг.
  3. Гайка продевается сквозь верхний диск, втулку и затягивается прижимая первый диск и зажимая второй между собой и втулкой.

Наглядно вся конструкция показана на видео:

Прокладка штробы по стене из кирпича

Кирпичи скрепляются между собой цементным раствором, который можно удалить без усилий. Это выполняется при помощи зубила и молотка. Штроба должна идти именно по шву кладки. При этом пылеобразование будет минимальным. Вертикальная борозда выполняется перфоратором с использованием разных насадок.

В штроблении поверхностей стен немаловажную роль играет материал, из которых они выстроены. От него зависит и ход работ, имеющий свои особенности. Процесс выполнения:

  1. До начала штробления молотком и керном нужно наметить места для отверстий в виде углублений (тогда сверло не будет уходить в сторону).
  2. Держать инструмент под прямым углом по отношению к стене, чтобы не сломать сверло от воздействия механической нагрузки.
  3. В процессе выполнения происходит сильное нагревание и затупление инструмента, поэтому периодически следует его охлаждать в холодной воде.

Сложнее работать с пережжённым кирпичом. Определить его можно по чёрному цвету пыли. Этот промежуток расстояния нужно проходить на малых оборотах с подключением ударного способа работы инструмента. Перемычки между дырами удаляются с использованием стамесок перфоратора в режиме «без сверления».

Правила эксплуатации и безопасности

При использовании самодельного приспособления:

  1. Запрещается включать и эксплуатировать болгарку с отсутствующим или поврежденным защитным экраном. Не допускается установка режущего инструмента с габаритами, превышающими допустимые пределы (диаметр указан в паспорте и на корпусе инструмента).
  2. Необходимо учитывать допустимую частоту вращения и соответствие инструмента обрабатываемому материалу (например, не допускается пилить бетонные плиты дисками, рассчитанными на стальные конструкции).
  3. Не допускается применять режущий инструмент с дефектами и использовать расходные материалы низкого качества.
  4. Следует направлять вращение по ходу перемещения инструмента по поверхности стены.
  5. Необходимо учитывать соответствие мощности ширине и глубине борозды. Например, при резке канавки глубиной 35-40 мм при ширине 45-50 мм требуется мотор мощностью не менее 1500 Вт.
  6. Не следует резко вдавливать алмазные диски в стену перед началом резки. Для снижения нагрузки на силовой привод нужно погружать инструмент в бетон плавно. Оператор затем передвинет болгарку по линии разметки.
  7. Необходимо использовать защитные очки, перчатки и респиратор. Установленные насадка и система отвода пыли не обеспечивают полной защиты оператора от летящих осколков бетона.
  8. Установку новых дисков допускается производить только после отключения шлифовальной машинки от сети переменного тока.
  9. Не допускать перегрузки или перегрева электродвигателя инструмента (часть оборудования оснащена защитными биметаллическими предохранителями, разрывающими цепь питания при чрезмерном росте температуры обмоток). Появление запаха горелой изоляции и повышенное искрение коллекторного узла указывают на неисправность болгарки.

Установка на вал болгарки двух дисков

Штатная болгарка рассчитана на установку 1 алмазного диска. Для монтажа второго элемента используют удлиненный вал (выпускается некоторыми изготовителями оборудования или заказывается в мастерской) или специальную гайку.

Переходник накручивают на штатную ось, для крепления второго инструмента на втулке предусмотрен короткий вал с резьбой для фиксации. Для выполнения каналов шириной до 10 мм мастера разделяют режущие элементы шайбами (дополнительные гайки не требуются).

Дополнительным недостатком является нарушение центровки, приводящее к появлению вибраций. Следует учитывать, что переходная гайка обеспечивает фиксированное расстояние между режущими кромками, поэтому потребуется приобрести или изготовить несколько втулок для выполнения штраб разной ширины.

Регулировка глубины пропила

Для корректировки глубины резки насадка имеет двойной кожух. Мастер отпускает фиксирующий болт и выставляет требуемый вылет режущего инструмента.

Затем болт затягивают и включают болгарку в сеть для проведения пробной резки. Если глубина пропила соответствует требованиям, то производят штрабление канавок во всем помещении.

Как сделать штроборез своими руками

Чтобы сделать штроборез для газобетона своими руками, необязательно иметь инженерное образование и необходимый чертёж. К сожалению, приобретение такого приспособления может существенно ударить по семейному бюджету, тем более во время ремонта. Поэтому многие умельцы нашли способ, как можно сделать штроборез своими руками в домашних условиях с минимальным капиталовложением.

Итак, для того чтобы сделать штроборез без чертежа, вам понадобится:

  • алмазные диски (пару штук);
  • болгарка;
  • гайки;
  • материал, который пойдёт на изготовление защитного слоя (им может стать старая кастрюля);
  • пылесос.

Основное отличие штробореза от болгарки – возможность создавать две штробы с помощью двух алмазных дисков. Поэтому вам придётся переделать болгарку под два режущих элемента.

Для начала закрепите первый режущий диск на устройстве. Для фиксации второго элемента вам понадобится гайка такого же диаметра, как и основная. Потом закрепите на ней второй диск, переверните гайку кольцом вниз и плотно затяните её. Проследите за тем, чтобы резьбы хватило для полного закрепления детали на резьбе.

Если вам понадобится менять ширину штробы, установите между алмазными дисками дистанционную втулку. Так вы сможете в дальнейшем использовать своё приспособление или давать пользоваться им друзьям.

Во время своей работы штроборез обычно создаёт большое количество пыли. Для её поглощения современные производители устанавливают пылеулавливатели. Если вы решили сделать его самостоятельно, вы можете купить необходимое оборудование в ближайшем строительном супермаркете либо же создать своими руками из подходящей по диаметру кастрюли.

Сначала вам следует сварить подошву для опоры из трубы 60х40. Очистите кастрюлю от эмали и приварите к ней хомут кожуха. Теперь проделайте в ней отверстие необходимого диаметра и приварите к нему кожух для отвода пыли. Здесь вам пригодится шланг от старого противогаза или что-то подобное. Самое главное – чтобы диаметр шланга совпадал с диаметром шланга пылесоса.

После того как вся конструкция будет собрана, необходимо удалить с неё всё лишнее, очистить и покрасить.

Функцию поглощения пыли может взять на себя пылесос, который будет работать параллельно ос штроборезом. Также вы можете установить на своё устройство мотор от пылесоса таким образом, чтобы он не мешал вам во время работы. Перед использованием самодельного штробореза побеспокойтесь о том, чтобы вам были доступны как минимум две розетки – одна для штробореза, другая – для пылесоса.


Колесика для кожуха штрабореза

Основное преимущество самодельного штробореза заключается в исключении затрат на приобретение нового оборудования. Если вы всё сделали правильно, аппарат прослужит вам долгое время. Как видите, сделать штроборез своими руками в домашних условиях не совсем просто, однако возможно. Если вы сами когда-либо сталкивались с подобной проблемой, поделитесь комментариями под этой статьёй.

Способы переоборудования конструкции болгарки в штроборез

Самым простым способом переоборудования болгарки в штроборез является установка специального кожуха. Общий принцип действия таких кожухов показан на схеме .

Несмотря на кажущуюся простоту конструкции, найти такие переходники в оптово-розничной продаже практически невозможно.

Во-первых, для выпуска в продажу средств малой механизации и инструмента требуется обязательная сертификация устройства. Она включает лабораторные и практические испытания на предмет безопасности, соответствия техническим требованиям. В любых Правилах безопасности есть пункт, согласно которому использование инструмента по нецелевому назначению запрещено. Поэтому изначально такая сертификация невозможна. Можно заказать такую приставку-переходник в мехмастерской, но стоимость единичного производства будет дороже штробореза.

Во-вторых, приставки-штроборезы должны легко адаптироваться к различным болгаркам, что технически трудно сделать.

Можно приобрести подобные устройства на блошиных рынках у чудо-мастреров, которые есть в любом крупном городе, или заказать их индивидуальное изготовление. Будет дешевле, чем в мастерских.

Как вариант, можно купить насадки на углошлифовальную машину (УШМ) для пылесоса и творчески ее доработать. Возможные варианты показаны на рис.3 и 4.

Если есть возможность и навыки работы со сварочным оборудованием, можно самостоятельно изготовить приставку к болгарке.

Штроборез своими руками — за и против

При желании сделать самостоятельно подобного рода инструмент, необходимо достаточное количество времени, определенные знания и умения, а также инструкция для изготовления. Прежде чем начать работу, взвесьте все факторы и соберите отзывы людей, кто ранее сталкивался с вопросом изготовления такого прибора.

Как сделать штроборез своими руками?

В зависимости от того, какой вид прибора нужно сделать, потребуется определенный набор инструментов и материалов, которые будут использоваться для изготовления этого устройства. Как показывает практика, ручные штроборезы обычно делают с помощью болгарки и арматурной трубы. Это наиболее простой и результативный вариант изготовления. Однако существуют и другие способы, позволяющие самостоятельно сделать штроборез.

Штроборез своими руками из арматуры

Чтобы самостоятельно изготовить штроборез, потребуется набор определенных инструментов и материалов:

  • кусок водопроводной трубы из металла (около 1 м в длину);
  • болгарка;
  • аппарат для сварки;
  • кувалда;
  • тиски или наковальня.

Для начала нужно отрезать с помощью болгарки кусок металлической трубы, примерный размер которой должен быть равен 80 см. Один конец трубы требуется согнуть под углом в 90°. Из отрезка металлической пластины нужно сделать скобу в форме U, основная функция которой — выполнение роли резца. Основание будущего резца необходимо заточить, приварить к прямому отрезку металлической трубы. Процесс заточки можно сделать при помощи болгарки. Оставшийся кусочек трубы послужит в роли рукоятки, его необходимо приварить к основанию будущего инструмента в том месте, где его край находится под углом. После этого прибор полностью готов к эксплуатации.

Штроборез из болгарки

При отсутствии желания делать ручной тип прибора, можно соорудить штроборез с электромотором своими руками, переделав болгарку. Как утверждают многие строители, по качеству такой прибор не хуже, чем готовый, приобретенный в магазине, а вот стоимость его будет значительно меньше. Для изготовления устройства понадобятся такие инструменты и материалы:

  • болгарка;
  • два алмазных диска;
  • гайка необходимых габаритов;
  • материал для кожуха;
  • механизм с пылесоса.

Для начала потребуется прикрутить к болгарке два алмазных диска. Один будет цепляться стандартным способом, а второй нужно расположить рядом, закрепив при помощи подобранной по размерам гайки. На ней должно размещаться дополнительное кольцо, которое послужит для лучшего закрепления. Именно данная гайка поможет удержать второй алмазный диск на самодельном штроборезе с электромотором.

Для более комфортабельной работы с подобного рода инструментом, требуется прикрепить к нему кожух для защиты строителя в процессе работы от пыли. Он будет направлять пыль в противоположную сторону. Не стоит забывать о моментальной уборке пыли, которой будет достаточно много после работы со штроборезом. В связи с этим к прибору понадобится прикрепить механизм с пылесоса.

Так как вращение алмазного диска происходит назад, то и пылесосный механизм, который предназначен собирать пыль, нужно расположить сзади кожуха. Трубку можно приделать при помощи хомутов, а потом согнуть. Благодаря этому, она не будет мешать диску при работе вращении.

Мини-пылесос нужно прицепить так, чтобы он не мешал держать и работать с самодельным агрегатом. Для запуска данного механического шедевра необходимо будет использовать пару розеток или же тройник.

Создав своими руками такой строительный прибор, вы сможете отлично сэкономить свой бюджет, а также время, потраченное на обработку газобетона. А вот результат превзойдет все ожидания — будет обеспечено равномерное углубление и легкая работа с инструментом.

При отсутствии возможностей изготовления инструмента в домашних условиях, можно использовать перфоратор для штробления. Однако, следует учитывать, что он применяется исключительно для грубой обработки.

Разновидности инструмента

В большинстве строительных магазинов можно увидеть два вида штроборезов:

  • ручной штроборез для газобетона;
  • штроборез на электродвигателе.

Одним из отличий данных видов является их стоимость и, конечно же, функциональность, а вот предназначение у них абсолютно одинаковое. В отличие от электрических штроборезов, ручные не так просты в эксплуатации, а их производительность немного меньше. В связи с этим и стоимость гораздо ниже.

Электрический инструмент более результативен, чем ручной, однако и цена доступна далеко не для каждого. В основном штроборез с электромотором применяют с целью строительства масштабных сооружений и конструкций, например, высотных домов, всевозможных комплексов и так далее.

Приспособления для шлифовальной машинки

Учитывая, что конструкция бороздодела подобна шлифмашинке, умельцы научились делать штроборезы из болгарки своими руками. Эти механизмы режут бетонные стены без пыли, для этого они приспосабливают пылесос. Устройство штробы в бетонной стене — трудное дело. Для этой операции применяются мощные машины. В домашних условиях такой возможности нет, поэтому умельцы применяют шлифовальную машинку и алмазный круг для резки бетона. Чтобы во время работы уменьшить запылённость помещения, устанавливают самодельную насадку, соединённую с пылесосом.

Конструкция насадки проста. Отрезок канализационной трубы диаметром 60 и длиной 500 миллиметров при помощи строительного скотча крепится к нижней части корпуса болгарки. На верхней стенке торца трубы сделать пропил шириной 20 мм для захода режущего инструмента. Во время работы вращение круга происходит против часовой стрелки, тогда вся пыль и осколки бетона попадают в трубу, где захватываются воздушной струёй и подаются в накопитель пылесоса.

Машинка УШМ предназначена в основном для шлифования поверхности материала и резки металла, поэтому применяется режущий инструмент в виде тонкого диска. Для штробления стен нужна болгарка с двумя дисками. Установить два диска не составляет особого труда. Для этого в магазине нужно купить зажимную гайку. Тогда на посадочное место машинки устанавливается алмазный диск и специальная гайка, на которую садится второй алмазный круг и укрепляется купленной гайкой. Созданный механизм можно смело назвать штроборезом.

Самодельный защитный кожух

Безопасностью при работе на самодельном оборудовании нельзя пренебрегать. Все болгарки имеют высокие обороты, что может быть причиной разрыва круга и травмирования работника. Поэтому нужно следить, чтобы механизм имел защитный кожух. Эффективность работы в значительной степени зависит от мощности машинки и плотности обрабатываемого материала. Возникает много различных проблем, которые определяют оптимальную характеристику выбора алмазного круга, особенно когда нужно подобрать режущий инструмент для высокоэффективного резания.

Чтобы надёжно защитить себя от воздействия пыли и поражения при разрыве режущего инструмента, опытные специалисты предлагают изготовить на болгарку для штробления стен закрытый кожух с патрубком. Конструкция самоделки проста. За идею взят стандартный кожух, добавлена платформа, боковая щёчка, патрубок и регулятор глубины резания. Чертежи на изделие изготавливаются в виде эскизов по ходу работы с учётом наличия необходимых материалов. Процесс изготовления:

  1. Платформа изготавливается из листовой стали толщиной 2 мм. Размер основания 250х90 мм. По осевой линии прорезано окно для выхода режущего круга.
  2. С одного края основания приварен шарнир для регулировки глубины резания, с другого кронштейн с прорезью для фиксации.
  3. Щёчки изготавливаются из стального листа толщиной два миллиметра. Форма в виде полукруга, закрывает две трети режущего инструмента.
  4. Ширина кожуха — 40 миллиметров. На одном конце приварена ось шарнира, с другой — шпилька М6 с барашком для фиксации.
  5. Наружная щёчка имеет патрубок для шланга пылесоса и хомут крепления к шейке болгарки.

https://youtube.com/watch?v=x2wv4rpDy7U

Бороздоделатель для газобетона

Газобетон, по сравнению с бетоном, режется легче, поэтому можно приспособить любой электроинструмент, который есть в домашней мастерской: дрель, перфоратор, ручную циркулярку. Идея выглядит следующим образом. Купить шпоночную фрезу по металлу, установить её в перфоратор и по разметке фрезеровать канавку. Для простоты выполнения операции нужно изготовить из дерева простенькую насадку. Для этого понадобятся две рейки 300х50х30 миллиметров, два деревянных отрезка размером 300х150х20 мм.

Технологический процесс изготовления приспособления:

  1. Сделать салазки. Для этого две заготовленные рейки шурупами прикрепить к основанию, в котором вырезано отверстие для выхода фрезы.
  2. К основанию прикрепить перпендикулярно кронштейн из доски для упора и фиксации электроинструмента.
  3. Изготовить дощатую каретку с отверстием под шейку перфоратора.
  4. Перед работой выставить размер глубины резания, подложив под каретку и основание деревянные подкладки.

Как сделать штроборез из болгарки своими руками

Два основных отличия болгарки от штробореза — это удлинённый шпиндель и кожух с пылеотсосом. Покупать готовый штроборез слишком дорого. И если вам нужно проложить несколько коммуникаций в квартире, то нет смысла тратить столько денег. Можно сделать бороздодел самостоятельно из болгарки.

Для установки двух дисков на болгарку вам понадобится вторая прижимная гайка:

  1. Снимите посадочную шайбу со шпинделя болгарки и сточите её, чтобы она стала тоньше. Тогда вторая прижимная гайка лучше закрутится на шпинделе. Можно не стачивать, а просто купить более тонкую шайбу от другой модели болгарки.

  2. Установите первый диск и закрутите прижимную гайку.

  3. Сверху наденьте второй диск и зафиксируйте его другой гайкой.

Такой штробы вполне хватит для прокладывания кабеля в бытовых условиях. Но если вам этого не достаточно, то можно увеличить ширину. Возьмите удлинённый шпиндель и произведите установку дисков, как на штроборезе. Если нет шпинделя, то можно пойти другим путём:

  1. Изготовьте на токарном станке удлинённую гайку с внутренней резьбой, как у шпинделя болгарки и наружной резьбой под прижимную гайку, которую тоже надо изготовить. Возьмите несколько шайб для регулировки ширины штробы.

  2. Закрутите удлинённую гайку на шпиндель болгарки.
  3. Установите первый диск. Потом необходимое количество шайб и второй диск.
  4. Зафиксируйте конструкцию прижимной гайкой.

Теперь нужно сделать специальный кожух для вашей болгарки.

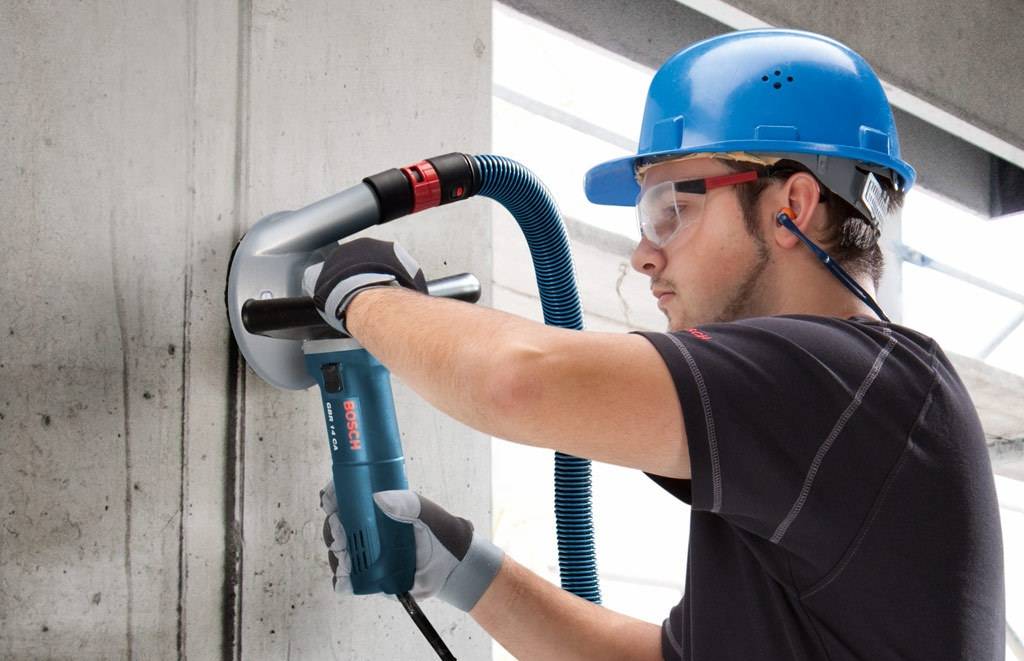

Готовый фабричный кожух для болгарки

Защитный кожух с регулятором глубины и пылеотсосом можно купить или сделать самостоятельно по определённым размерам.

Высота и длина кожуха для штробореза

Расстояние D1 от кожуха до диска со стороны пылеуловителя 45–50 мм. Его нельзя делать сильно прижатым к кругу. Противоположный зазор D2 между диском и кожухом 15–20 мм. Размер A кожуха складывается из этих зазоров и диаметра алмазного диска D: A = D1 + D + D2. Высота B кожуха больше диаметра диска D на 1 см: B = D + 1. Длина и ширина платформы должна выступать за пределы кожуха и болгарки на 5–10 мм. Штуцер для прикрепления шланга устанавливается в передней части кожуха, так как диск вращается по часовой стрелке и штроборез двигается вперёд. Пыль будет напрямую залетать в отверстие штуцера, не делая круги внутри кожуха. Можно установить патрубок для пылесоса в задней части кожуха, тогда болгарку нужно закрепить справа.

Циркуляция пыли во время работы штробореза

Для изготовления кожуха вам понадобятся: кастрюля радиусом не меньше размеров A и B на чертеже, профильная труба, металлический лист толщиной 1,5–2 мм, хомут с посадочным диаметром штатного кожуха болгарки, сгон диаметром 1 дюйм с четвертью, сантехнический отвод диаметром 40 мм.

  1. Чтобы сделать подошву, возьмите профильную трубу. Разрежьте её вдоль и сварите перпендикулярно две части.

  2. Из металлического листа вырежьте щёки и приварите к подошве.

  3. Возьмите кастрюлю и разрежьте её.

  4. Сделайте отверстие в днище диаметром, как у штатного кожуха болгарки.

  5. Приварите хомут.

  6. Отрежьте часть кастрюли ниже отверстия. Вырежьте из металла усилитель и приварите его.

  7. Из металлического листа сделайте боковину для кожуха.

  8. Приварите её к кастрюле.

  9. Из сгона вырежьте штуцер и приварите его к отверстию в кастрюле.

  10. Возьмите сантехнический отвод и наденьте его на патрубок. Благодаря внутренней резинке отвод крепится прочно и поворачивается в любую сторону. В него будет входить шланг от пылесоса.

  11. В верхней точке кастрюли просверлите отверстие и закрепите болтом любую рукоять. Например, деревянную.

  12. Вставьте ролики в подошву и зафиксируйте стопорными шайбами. Для регулировки глубины реза используйте винт с контргайкой Соберите устройство.

Болгарка вставляется в кожух со стороны хомута.

Видео: изготовление штробореза своими руками

Зная основные элементы штробореза, можно без особого труда сделать его самостоятельно. Для безопасности работы кожух должен быть изготовлен из жёсткого материала, чтобы при срыве или разломе диска не получить травму. При соблюдении размеров кожуха пылеотведение будет работать эффективно.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
