Подключение ИБП к газовому котлу - схема, ошибки и правила установки. Фазозависимые котлы и проблемы с нулем.

Введение

UPS указанной модели в случае отключения питания к силу своей схемной реализации способен лишь обесточить нагрузку, сам он остается включенным. В данной статье описывается, как устранить этот недостаток. Описанное здесь устройство можно использовать с любой моделью Back-UPS, но в этом случае приведенная здесь информация о коммуникационном порте может оказаться неверной.

Обзор UPS, коммуникационного порта и интерфейсного кабеля 940-0020B

Источник бесперебойного питания APC Back UPS 600I имеет топологию StandBy (Off-Line) – рис. 1.

Рис. 1. Топология StandBy

UPS, построенный по данной схеме, нередко называют термином «Off-Line UPS». В каждый конкpетный момент вpемени он может находиться в одном из 2 pежимов pаботы — Stand-by или On-line. В случае, когда напpяжение в сети находится в допустимых пpеделах (Standby mode), transfer switch пеpеключен на пpотекание тока нагpузки по цепи «Surge suppressor — Filter». В этом pежиме UPS ничем не отличается от обыкновенного сетевого фильтpа. Hикакой стабилизации напpяжения не пpоисходит. Во вpемя pаботы в этом pежиме также пpоисходит заpядка аккумулятоpных батаpей UPS.

В случае выхода напpяжения сети за допустимые пpеделы, transfer switch пеpеключается на питание нагpузки по цепи «Battery — DC/AC inverter» (On-line mode), т.е. от энеpгии аккумулятоpной батаpеи, пpеобpазуемой инвеpтоpом в AC 220V. Так как пеpеключение контактов и запуск инвеpтоpа не могут пpоисходить мгновенно, питание нагpузки будет пpеpвано на некотоpое вpемя (Transfer Time). Большинство Standby UPS обеспечивают Transfer Time поpядка 4-8 ms. Особенность данной системы в том, что пеpеключение в On-Line пpи выходе напpяжения сети за допустимые пpеделы пpоисходит немедленно, а возвpат в Standby mode — с обязательной задеpжкой в несколько секунд. Иначе, пpи многокpатных бpосках напpяжения в сети, происходило бы непpеpывное пеpеключение Standby/On-Line и обpатно, что пpивело бы к значительным искажениям тока нагpузки и возможному выходу ее из стpоя или к сбою в ее pаботе.

Пpи этом следует учесть, что данная схема обычно не обладает возможностью стабилизации напpяжения пpи pаботе в Standby mode и, следовательно, пеpеходит в On-Line пpи каждом отклонении напpяжения сети. Разpяд аккумулятоpной батаpеи пpоисходит намного быстpее, чем обpатный заpяд. Мощность battery charger’а для данной схемы обычно выбиpается сpавнительно малой, и pасхода энеpгии от батаpей во вpемя brownout’ов не компенсиpует. Следовательно, для применения в случае низкого качества питающей сети данная топология UPS малопpигодна по двум пpичинам:

а) Пpи частых пеpеходах в On-Line батаpея достаточно быстpо pазpяжается, не успевая восстановить заpяд за вpемя Standby mode, в pезультате чего UPS теpяет способность обеспечить аваpийное питание нагpузки в течение тpебуемого вpемени;
б) Частое повтоpение циклов pазpяд/заpяд сокpащает сpок службы аккумулятоpных батаpей.

Описание топологии взято из (см. список используемых источников в конце статьи).

Коммуникационный порт

UPS имеет коммуникационный порт (рис. 2) для связи с COM-портом компьютера.

Рис. 2. Коммуникационный порт APC Back UPS

Назначение ножек порта:

1. Shutdown UPS. При батарейном питании напряжение высокого уровня RS-232 вызывает отключение инвертора и обесточивание нагрузки. UPS реагрует на этот сигнал только при питании нагрузки от батареи. На сайте APC указано, что сигнал должен действовать в течении 1 секунды, однако экспериментальная проверка показала, что UPS реагирует на сигнал немедленно.
2. Line Fail. В уровнях RS-232. Высокий уровень означает переход на батарейное питание.
3. Line Fail. Открытый коллектор. Нормально открыт.
4. GND
5. Battery Low. Открытый коллектор. Нормально открыт.
6. Line Fail. Открытый коллектор. Нормально закрыт.
7. Не используется.
8. Не используется
9. GND

Высокий уровень RS-232 – около +12в относительно земли порта, низкий – около –12в.

Примечание: при разработке каких-либо промежуточных схем можно использовать и ТТЛ уровни. UPS и COM-порт на них реагируют нормально.

Информация о разводке порте и назначении его контактов официальная, взята из (см. список используемых источников в конце статьи).

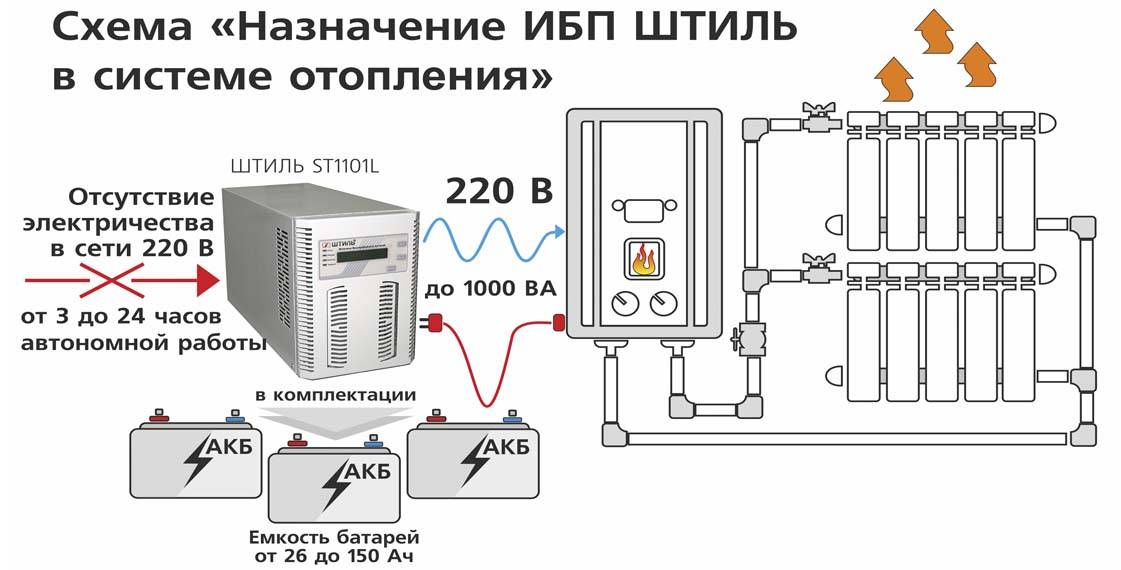

Зачем нужен ИБП для газового котла?

Ответ очевиден: разумеется, чтобы ваш котел не сломался.

Представьте ситуацию: внезапно отключили электроэнергию. Что будет происходить в этот момент с энергозависимым газовым котлом?

Первым делом отключатся циркуляционные насосы, а также датчики пламени в горелке, воды, температуры. На большинстве котлов установлен специальный датчик отсекания, который прекращает подачу газа в горелку. Поэтому попадание газа в комнату с котлом и его дальнейшее распространение по дому вам не грозит. Но горячий теплоноситель будет постепенно остывать, а после замерзания превратится в лед и разорвет всю систему отопления. Что касается платы контроллера, который управляет автоматикой котла, то при резких скачках и перебоях в электроэнергии она может перегореть, а ее замена — это дорогостоящий вызов специалистов плюс покупка самого материала. Кстати, учтите, что поломка платы из-за нестабильности электропитания и его скачков не является гарантийным случаем.

В качестве аргументов: какими же преимуществами обладает владелец бесперебойника для газового котла?

Непрерывная работа всех подключенных приборов: при отключении электроэнергии ИБП будет моментально переключаться на аккумуляторные батареи.
Простое использование: ИБП для газового котла не нуждается в специальном техническом обслуживании. Вам достаточно будет время от времени менять батареи аккумулятора, отработавшие свой срок.
Элементарное подключение: чтобы ввести ИБП в эксплуатацию, вам не нужно вызывать специалиста — достаточно прочитать инструкцию.

Как подключить бесперебойник? Рекомендации в отношении обеспечения резервного питания.

Источники бесперебойного питания сегодня активно используются в быту. Следует отметить, что они применяться могут не только для питания компьютеров. По большому счету рынок может предоставить широкий спектр универсального оборудования, которое позволит питать большинство бытовой техники, которая присутствует у каждого в квартире.

Осуществляем подключение ИБП к компьютеру

Сзади источника бесперебойного питания имеется ряд слотов и разъёмов для подключения. По большому счету, всё, что требуется – это наличие специального шлейфа, который обеспечит передачу 220 В на блок питания компьютера. Из него выйдут все необходимые напряжения для электроники.

Зачастую при включении нового ИБП ничего не происходит. Это стандартная ситуация. Дело в том, что на время доставки аккумуляторную батарею внутри отключают от блока управления.

Это делается специально, чтобы во время пути источник бесперебойного питания не мог самостоятельно включиться.

Следует отметить, что при желании ИБП может быть использован для питания практически любого потребителя (даже мощного). Однако в этом случае дополнительно потребуется использование сетевых фильтров (обязательно).

Увеличение продолжительности работы ИБП

Время функционирования строго зависит от ёмкости аккумуляторной батареи. Следовательно, чем мощнее потребитель, тем быстрее прекратится резервное питание сети.

Дабы избежать этого рекомендуется предварительно произвести максимальную оптимизацию энергопотребления:

замена лампочек на светодиодные;
использование современной бытовой техники;
автоматизация работы котла отопления и т.д.

Кроме того, никто не запрещает увеличить ёмкость аккумулятора при помощи добавления в батарею аккумуляторов других элементов. Суть заключается в том, что при последовательном соединении аккумуляторных элементов, общее напряжение остаётся прежним, но ёмкость складывается.

В видео будет рассказано о том, как правильно подключить ИБП в цепь:

Принцип действия и конструкция ИБП

Само название показывает назначение прибора – обеспечивать бесперебойное питание от резерва при отключении основного источника. Первые бесперебойники появились после создания компьютеров и предназначались для поддержания качественного электропитания и кратковременного продолжения работ после отключения основного питания. ИБП фильтрует входящее напряжение, а при его несоответствии требуемым параметрам или исчезновении, он автоматически подаёт электропитание потребителю.

Состоит бесперебойник из следующих основных узлов:

силовая коммутирующая система (байпас);
зарядное устройство;
преобразователь постоянного тока в переменный;
управляющий орган;
аккумулятор.

Внутренние компоненты

Коммутатор необходим для переключения источника напряжения. Рабочим элементом могут быть силовое реле (в дешёвых моделях), тиристоры, а в последнее время стали использовать IGBT транзисторы. Время срабатывания колеблется в пределах 6–10 мс. Способность переключать ток определённой мощности сказывается на мощности всего устройства. В интерактивных схемах коммутатор используется также для переключения выводов обмоток автотрансформатора.

Блок зарядного устройства преобразует входное переменное напряжение сети в выпрямленное напряжение необходимой величины для зарядки аккумулятора. От этого устройства будет зависеть, какие аккумуляторы могут быть заряжены.

Конвертация постоянного тока аккумулятора в переменное напряжение осуществляется инвертором. Именно он отвечает за качество напряжения и мощность ИБП. Аккумулятор является источником энергии для такого преобразования, и от его ёмкости будет зависеть, как долго сможет бесперебойник давать энергию потребителям.

Принципиальная схема

В качестве управляющего органом выступают электрические компоненты, кнопки, переключатели. Для визуального контроля могут использоваться жидкокристаллические экраны. По принципу работы ибп для отопления бывают:

резервные;
интерактивные;
двойного преобразования.

Чтобы понять, в чём их отличие, стоит разобрать каждую схему, в дальнейшем это поможет решить вопрос, как выбрать ибп?

Резервные

Самая простая схема, на входе используется простейший фильтр, способный задержать высоковольтные и электромагнитные импульсы, выполняется в виде конденсатора (С) или катушки и конденсатора (LC). Нагрузка подключается непосредственно к сети. При значительном ухудшении качества электроэнергии или при его исчезновении напряжение питания поступает от ИБП. Используется в простых и дешёвых моделях. Часто применяется для питания компьютеров, имеет высокий КПД около 99%.

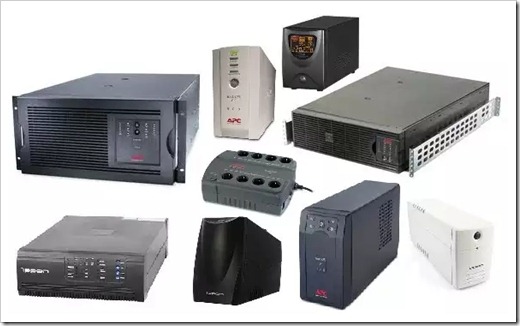

Внешний вид компьютерного ибп

Недостатком является полное отсутствие возможности изменения амплитуды напряжения и частоты сетевого тока. Схема инвертора максимально упрощена, что приводит к искажениям формы синусоиды. Вместо синусоиды, идут, как правило, сигналы прямоугольной формы. Для компьютера они не страшны, поскольку ток сразу выпрямляется.

Для осветительных и обогревательных приборов форма сигнала не имеет значения.

Линейно-интерактивные

Эта схема больше подходит источнику бесперебойного питания для всех насосов системы отопления. Главное отличие от предыдущей схемы заключается в способности менять входное напряжение. Для этого во входной цепи устанавливается трансформатор, первичная обмотка которого имеет несколько выводов, он исполняет роль стабилизатора.

При номинальном напряжении корректировка не вносится, а если равновесие нарушается – автоматически подключаются или отключаются дополнительные витки. Такое ступенчатое переключение позволяет меньше задействовать аккумулятор, что значительно продлевает его срок работы.

Схема интерактивного ибп

Используемые инверторы выдают прямоугольное, трапецеидальное, ступенчатое или синусоидальное напряжение, всё зависит от сложности прибора. Естественно, это сказывается на стоимости.

Инверторные

Инверторная или схема двойного преобразования сильно отличается от предыдущих двух. Прямого подключения нагрузки к сети нет, а подключение происходит по следующей схеме: напряжение сети проходит сетевой фильтр, выпрямитель, после чего часть энергии, если необходимо, идёт на зарядку аккумулятора, а остальная поступает на инвертор, преобразуется в переменный ток и выходит к потребителю.

Внешний вид инверторного ибп

Полностью автоматизированная система, способная контролировать амплитуду и частоту, форма выходного сигнала максимально приближена к синусоиде. При отключении напряжения сети ИБП продолжает работать от аккумулятора, что практически никак не сказывается на выходном сигнале.

Как это будет работать

У роутеров есть свои штатные блоки питания. В этой схеме мы его убрали и заменили на 9 вольтовый. От такого напряжения работает новое устройство.

Или более подробно. Новым 9-ти вольтовым блоком питания подается напряжение на повышающий преобразователь, который работает в паре с балансным контроллером заряда. Напряжение 12 Вольт в штатном режиме идет для питания роутера.

Но если произойдет отключение тока, наш контроллер заряда переключит работу ИБП от встроенных батарей. По мере использования аккумуляторов, их выходное напряжение будет падать. Чтобы избежать их полного разряда, контроллер отключит работу в тот момент, когда выходное напряжение достигнет 2.7 В.

№6. Схема разводки труб

Система отопления может быть реализована одним из таких вариантов:

однотрубная схема. Требует минимального количества материалов, относительно проста в монтаже, поэтому часто используется для обустройства отопления загородного дома, причем может даже организоваться самостоятельно. Минус заключается в том, что разные помещения прогреваются неравномерно, поэтому подойдет однотрубная схема только для не очень больших загородных домов. Теплоноситель от котла поступает в первый радиатор, затем перетекает во второй, третий и т.д., постепенно охлаждаясь и возвращаясь обратно в котел;
двухтрубная схема более совершенна и предусматривает подачу теплой воды к радиатору по одной трубе и ее отвод по другой трубе от каждой батареи по отдельности. Такая разводка позволяет всем радиаторам нагреваться равномерно, да и температуру каждого с помощью специальных запорных вентилей можно будет регулировать отдельно. К недостаткам относится более сложный монтаж и более высокие затраты.

Как правильно запустить прибор

Первый запуск производится после присоединения всех трубопроводов:

Прямая (слева) и обратная (справа) линии отопительного контура.
Подача горячей воды.
Газовый трубопровод.

Кроме этого, надо подключить электропитание, используя специальную розетку с заземляющим электродом.

Электроника котла очень чувствительна к перепадам или скачкам напряжения, поэтому важно защитить от них плату управления. Надо использовать штатный стабилизатор напряжения, выпускаемый компанией Buderus, или подобный ему (что несколько хуже). Надо использовать штатный стабилизатор напряжения, выпускаемый компанией Buderus, или подобный ему (что несколько хуже)

Надо использовать штатный стабилизатор напряжения, выпускаемый компанией Buderus, или подобный ему (что несколько хуже).

Запуск котла производится либо при первом включении, либо после летнего перерыва.

В обоих случаях необходимо сначала заполнить систему водой. Сверяясь с показаниями манометра, производят наполнение системы до величины 0,8 Бар. Стандарт рабочего давления составляет от 1 до 2 Бар, но надо учитывать, что при нагреве объем воды увеличится, что вызовет подъем давления.

После этого устанавливают требуемую температуру теплоносителя на панели управления, что вызовет запуск горелки и начало работы котла.

Перед включением надо обязательно спустить воздух из радиаторов с помощью кранов Маевского., иначе при запуске появится ошибка. Ее сбрасывают нажатием и удержанием кнопки «ОК», после чего попытки повторяют до получения положительного результата.

Заполнять водой горячий теплообменник нельзя, поскольку это может привести к появлению трещин и выводу узла из строя. Перед заполнением надо дождаться, когда котел остынет, и только тогда заполнить систему.

Требования к ИБП для газовых котлов и их характеристики

Выбирая ИБП для котла, следует ознакомиться с их разновидностями. Они представлены двумя основными видами – это offline и online UPS. Оффлайн-системы представляют собой самые простые устройства бесперебойного питания. Они не умеют стабилизировать напряжение, переключаясь на батареи только тогда, когда вольтаж падает ниже определенного значения – только в этом случае на выходе появляются стабильные 220 В (в остальное время UPS работают как бы в режиме байпаса).

Выбирайте ИБП с ровной синусоидой, это поспособствует более стабильной работе вашего отпительного оборудования.

ИБП для котла онлайн-типа выполняют двойное преобразование электроэнергии. Сначала переменный ток напряжением 220 В преобразуется в 12 или 24 В постоянного напряжения. Затем постоянный ток снова преобразуется в переменный – напряжением 220 В и частотой 50 Гц. Для того чтобы снизить потери, в их конструкции используются высокоэффективные инверторные преобразователи.

Таким образом, ИБП для котла не всегда является стабилизатором, в то время как отопительное оборудование любит стабильное напряжение. Также оно любит, когда на выходе получается чистая синусоида, а не ее прямоугольный аналог (меандр или ступенчатая аппроксимация синусоиды). Кстати, ступенчатую форму синусоиды дают дешевые компьютерные ИБП с аккумулятором небольшой емкости. Поэтому для питания газовых котлов они не подходят.

Источник бесперебойного питания для котла, в лице компьютерного ИБП, не подходит и тем, что емкость аккумуляторов здесь крайне мала – запаса хватит на 10-30 минут работы.

Теперь мы рассмотрим требования к аккумуляторам. Придя в магазин, чтобы выбрать хороший ИБП для газового котла, не забудьте приобрести модель с аккумулятором подключаемого типа – он должен быть внешним, а не встроенным. Все дело в том, что внешние батареи обладают более высокой емкостью, до нескольких сотен А/ч. Они обладают внушительными габаритами, поэтому они не встраиваются в оборудование, а стоят рядом с ним.

Давайте посмотрим, как выбрать ИБП для газового котла, ориентируясь на максимальное время автономной работы. Учитывая, что аварии на линиях сегодня устраняются очень быстро, а максимальное время проведения профилактических работ составляет не больше одного рабочего дня, то нам достаточно 6-8 часов работы от аккумуляторов. Для того чтобы высчитать, сколько будет работать источник бесперебойного питания для газового котла на полной зарядке, нам потребуются следующие данные:

Емкость аккумулятора в ампер/часах;
Напряжение аккумулятора (может принимать значение 12 или 24 В);
Нагрузка (указывается в паспорте на газовый котел).

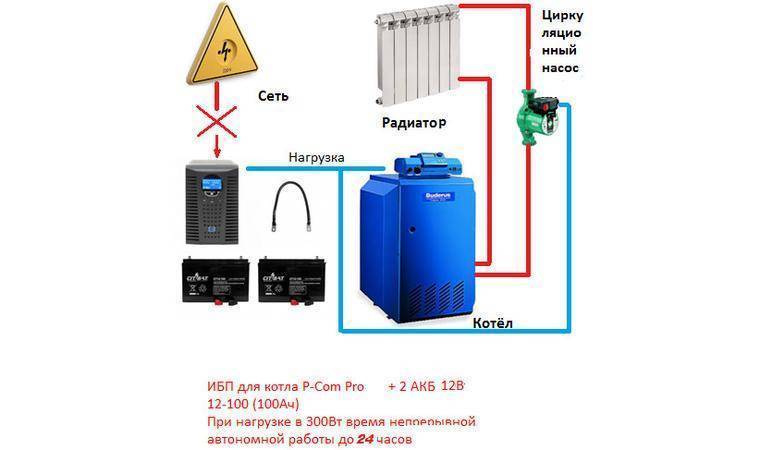

Попробуем рассчитать, сколько будет работать бесперебойное питание для котла при потребляемой мощности 170 Вт от аккумулятора емкостью 75 А/ч и напряжением 12 В. Для этого умножаем напряжение на ток и делим на мощность – (75х12)/170. Получается, что газовый котел сможет проработать от выбранного ИБП более 5 часов. А если учесть тот факт, что оборудование работает в циклическом режиме (не постоянно), то можно рассчитывать на 6-7 часов непрерывного питания.

Таблица подбора емкости АКБ бесперибойника в зависимости от мощности котла.

При использовании маломощных газовых котлов и двух аккумуляторов емкостью 100 А/ч каждый и напряжением 12 В, продолжительность автономной работы составит около 13-14 часов.

Планируя купить бесперебойник для котла, необходимо обратить внимание и на такую характеристику, как зарядный ток. Все дело в том, что он должен составлять 10-12% от емкости АКБ

Например, если АКБ обладает емкостью 100 А/ч, то ток заряда должен составлять 10%

Если этот показатель будет меньше или больше, то батарея прослужит меньше, чем это положено

Например, если АКБ обладает емкостью 100 А/ч, то ток заряда должен составлять 10%. Если этот показатель будет меньше или больше, то батарея прослужит меньше, чем это положено.

Необслуживаемые аккумуляторы могут заряжаться и при меньших токах, но время полной зарядки будет достаточно большим.

Последовательное подключение ИБП

Изучая вопрос подключения бесперебойника к домашней сети, можно встретить и довольно интересные решения. К таковым относится последовательное подключение нескольких бесперебойников. Подключение бесперебойника к бесперебойнику можно использовать для повышения автономности. Однако, стоит иметь в виду, что апроксимированный сигнал на выходе ИБП при питании от батареи будет расцениваться другим бесперебойником как некачественное питание. Поэтому ИБП разрядятся практически за одно и тоже время. К таковым относятся ИБП резервного типа и большинство линейно-интерактивных ИБП.

Стоит заметить, что последовательное подключение ИБП выше названных топологий не повышает уровень защиты. При очень сильном скачке напряжения первый в цепи ИБП может выйти из строя, тогда как второй переключит нагрузку на питание от аккумуляторной батареи.

Кроме того, такое подключение повышает риск перегрузки первого бесперебойника в цепи. Номинальная мощность ИБП ограничена, поэтому подключать второй ИБП для увеличения количества розеток бессмысленно. Ещё один минус заключается в увеличении времени переключения на питание от акб, что может привести к отключению техники и потере данных. К тому же, применение такого типа подключения снимает гарантию производителя.

Мы рекомендуем выбирать ИБП, исходя из своих потребностей таким образом, чтобы удовлетворить их на 100% и даже оставить некоторый запас. Если в будущем вам может потребоваться увеличение требуемой мощности, то стоит сразу отдавать предпочтение моделям, конструкция которых предусматривает возможность питания от внешних аккумуляторных батарей. Их количество и мощность также может быть различным.

Специалисты ООО «ВЭК» помогут произвести подключение ИБП любого типа и мощности. Воспользовавшись нашими услугами по подключению оборудования, вы получаете гарантию длительного срока эксплуатации и высокой надёжности системы питания.

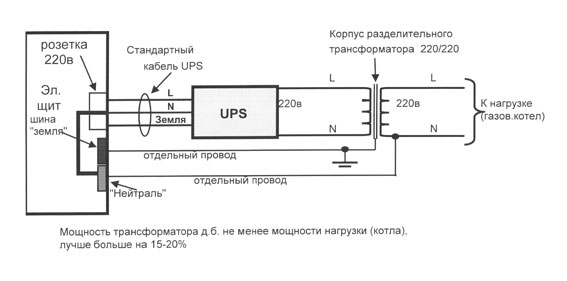

Подключение ИБП или инвертора к газовому котлу и насосам: как избежать ошибок

Как правильно подключить ИБП или инвертор к вашей системе отопления в том случае, если разводка сделана через автоматы щитка? Ответ может быть не столь очевиден, как может показаться на первый взгляд. Давайте рассмотрим конкретный пример неправильной и правильной схемы подключения.

Коды ошибок газовых настенных котлов Buderus Logamax

Код ошибки 4C — Сработал ограничитель в подающей линии

Проверить давление в системе, датчики температуры, проверить работу насосов и предохранитель на печатной плате, удалить воздух из прибора.

Код ошибки 6A — Пламя не обнаружено

Газовый кран открыт? Проверить давление в газовой сети, сетевое подключение, пусковой электрод с кабелем и ионизирующий электрод с кабелем.

Код ошибки 8Y — На ST8 не обнаружена перемычка 161

При наличии перемычки правильно вставить штекер, проверить внешний ограничитель. В другом случае: имеется ли перемычка?

Код ошибки CL — Датчик температуры горячей воды неисправен

Logamax U054-24K

Проверить датчик температуры и соединительный кабель на отсутствие повреждений или короткого замыкания;
Датчик температуры горячей воды неправильно установлен.

Logamax U054-24K

Проверить зону монтажа, при необходимости демонтировать датчик и повторно установить его с использованием теплопроводящей пасты.

Код ошибки EC — Внутренняя неисправность

Проверить прочность подключения электрических штекерных контактов и пусковых линий, при необходимости заменить печатную плату.

Установка газового котла в объединенных кухнях

В современном строительстве активно практикуется обустройство квартир-студий или планировок, при которых гостиная и кухня объединяются в одно большое пространство. Конечно, у такого решения есть масса достоинств – например, появляется большая часть свободного пространства, отлично подходящего для реализации всевозможных дизайнерских идей.

Проблема в том, что газовыми службами подобные планировки расцениваются как жилые, поэтому установка любого газового оборудования в них запрещена. В студиях эту проблему решить не получится, а вот при объединении гостиной с кухней возможны варианты.

Вопрос-ответ:

Почему нужно подключать ИБП к котлу отопления?

Подключение ИБП к котлу отопления позволяет обеспечить автономное питание для работы котла в случае отключения электричества

Это особенно важно в зимнее время, чтобы избежать простоя отопления и замерзания воды в системе отопления

Как выбрать подходящий ИБП для котла отопления?

При выборе ИБП для котла отопления необходимо учитывать его мощность, которая должна быть достаточной для питания котла и других подключенных к нему устройств

Также важно учесть длительность работы ИБП в автономном режиме, чтобы быть уверенным, что он сможет прослужить весь период отключения электричества

Как подключить ИБП к котлу отопления?

Для подключения ИБП к котлу отопления необходимо сначала выключить котел и отключить его от сети. Затем нужно подключить выход ИБП к входу котла с помощью подходящего кабеля. После этого следует включить ИБП и убедиться, что его работа стабильна. Наконец, можно включить котел в сеть и проверить его работу при отключении электричества.

Можно ли подключить ИБП к котлу отопления самостоятельно?

Подключение ИБП к котлу отопления можно выполнить самостоятельно, если у вас есть базовые знания в области электрики и соблюдение всех мер предосторожности. Однако рекомендуется проконсультироваться с профессионалами, особенно если вы не уверены в своих навыках или если у вас нет опыта работы с электрооборудованием

На что нужно обратить внимание при подключении ИБП к котлу отопления?

При подключении ИБП к котлу отопления необходимо обратить внимание на правильность выбора кабеля и разъемов, чтобы они соответствовали техническим характеристикам ИБП и котла

Также важно правильно обозначить и зафиксировать провода, чтобы их соединение было надежным и безопасным

Тактование двухконтурного газового котла Baxi в режиме горячего водоснабжения ГВС

То холодная, то горячая вода идет из котла

В руководстве по эксплуатации двухконтурного газового котла Baxi указано, что с заводскими настройками максимальной мощности 24 кВт., котел обеспечивает нагрев воды на разницу температур dT=35 оС, при максимальном расходе горячей воды 9,8 л/мин.

В доме с котлом, подключенным к центральному водопроводу, получены следующие результаты измерения максимального расхода горячей воды: через рожок смесителя ванны 6 л/мин., в умывальнике 4 л/мин., в мойке кухни 5 л/мин.

Вы сами можете узнать максимальный расход горячей воды в кранах, если воспользуетесь информационным меню котла Baxi Main Four. Открывайте поочередно краны горячей воды и наблюдайте величину расхода в информационном меню, в Строке А08: текущее значение (л/мин х 10) расхода горячей бытовой воды.

Обычно, в целях экономии, краны разбора воды на полный проток пользователи не открывают.

Очевидно, что разница между заводскими настройками максимальной мощности котла в режиме ГВС, рассчитанными на нагрев 9,8 литров в минуту, и мощностью, которая требуется для нагрева реального расхода в водоразборном кране, будет значительной.

Это приводит к цикличности (тактованию) нагрева горячей воды. Горелка котла в режиме ГВС периодически то включается, то гаснет. Соответственно, из крана идет то холодная, то горячая вода.

Для комфортного пользования горячей водой необходима настройка мощности котла в режиме ГВС. Сделать это можно через сервисное меню. Строка F09 — максимальная полезная мощность системы ГВС (0-100%). Строка F16 — минимальная полезная мощность системы ГВС (0-100%).

Подробнее Читайте: То холодная, то горячая вода идет из котла

Принцип работы бесперебойника

Главная задача работы ИБП – подача в сеть напряжения достаточной мощности при отключении света. Перевод на электропитание от аккумуляторных батарей (АКБ) должен произойти за доли секунды, чтобы подключенное оборудование не успело выключиться.

Бесперебойники также способны стабилизировать напряжение, выпрямлять синусоиду и поддерживать частоту тока в пределах нормы. Но дополнительными функциями обладают не все модели.

При выборе бесперебойника для отопительной системы можно взять более мощное устройство, чтобы можно было при необходимости дополнительно подключать к нему другие приборы

Устройство ИБП неодинаково.

В максимальной комплектации состоит из следующих элементов:

корпус;
аккумуляторная батарея;
преобразователи тока и напряжения (инверторы, выпрямители и пр.);
переключатель;
управляющая микросхема.

Для работы подключенного оборудования важны такие характеристики ИБП:

Вид кривой выходного напряжения: аппроксимированная или обычная синусоида. Первый вариант менее предпочтительный, потому что является непривычным для большинства электронных устройств и приводит к их повышенному износу.
Потребляемая мощность. Двигатели насоса и вентилятора имеют высокие пусковые токи, поэтому максимальная производительность ИБП должна минимум в 2 раза превышать уровень потребления электроэнергии котлом.
Скорость переключения на резервный источник питания. Чем она выше, тем лучше для подключенного оборудования.
Электрическая емкость. От неё зависит время автономной работы всей отопительной системы. Для увеличения емкости к ИБП могут подключаться дополнительные внешние аккумуляторы.
Срок службы. Он зависит от режима эксплуатации и внутренней структуры батарей.
Диапазон входящих параметров сети, позволяющих бесперебойнику выдавать приемлемые напряжение, частоту и синусоиду без переключения на АКБ.
Наличие заземления («сквозного» ноля).

В автономном режиме ИБП способны выдавать 2 вида синусоиды:

плавную;
аппроксимированную.

Плавная синусоида является более приемлемой и всегда гарантирует нормальную работу подключенного оборудования.

Указанные сроки работы оборудования от бесперебойника являются ориентировочными. Точное время можно узнать путем тестирования конкретного комплекта оборудования

Стоимость бесперебойников напрямую зависит от емкости аккумуляторов, дополнительного функционала, а также соответствия выходящих параметров тока и напряжения нормативным значениям. Однако даже самый дешевый ИБП лучше, чем его полное отсутствие.

2 группа: ИБП для продолжительных (от 2 ч) и частых (от 5 раз в год) отключений

Эти бесперебойники будут незаменимы, если вы живете в доме с нестабильным напряжением, а электричество отключают в самый неподходящий момент.

АКБ для 2 подгруппы
АКБ	Энергия АКБ 12-100	Энергия АКБ 12-200
Ёмкость, А*ч	100	200
Цена, руб.	13 900	27 400

Они обеспечат бесперебойную работу от 3 до 7 часов: например, этого хватит, чтобы переждать ремонт упавшего столба ЛЭП или оборванных проводов после сильного ветра. Для первых двух ИБП рекомендуем использовать АКБ на 200 А*ч. Для третьего вполне подойдет АКБ на 100 А*ч.

Остальные характеристики ИБП Pro 1000 совпадают с ИБП Pro 500. Исключением будут более высокая масса и габариты, что не повлияет на установку прибора: его можно поставить на поверхность или повесить на стену.

Основные характеристики Энергии ИБП Pro 1000 12В
Параметр	Характеристики
Мощность	300 Вт
Входное напряжение	170-280 В
Время переключения на аккумулятор	6 мс
Форма напряжения	синусоида
КПД	98%
Рабочая температура	от -5 до +40 °С
Охлаждение	естественное+принудительное
Подключение аккумулятора к инвертору	клеммы
Подключение котла к ИБП	розетка 220 В
Размеры	405х385х250 мм
Масса	9,3 кг

Судя по отзывам, бесперебойник Энергии можно эффективно использовать для любых приборов — газовых котлов, автоматических входных ворот и сигнализации. Покупатели ценят быструю доставку при онлайн-заказе, универсальную установку прибора и повышенную точность выходного напряжения — погрешность не более 5%.

Познакомьтесь с техническим паспортом линейки ИБП Pro: здесь можно подробно рассмотреть, насколько информативный дисплей у инвертора.

Когда подключённая мощность к Энергии ПН-1000 выше заявленной, срабатывает защита. Например, если мощность достигает примерно 720 Вт, инвертор будет работать 30 секунд, после чего выключится. У линейки Pro при аналогичной перегрузке защита сработает через 1 минуту. Чем выше перегрузка, тем быстрее срабатывает отключение прибора — это можно проследить в характеристиках.

Скорости переключения инверторов с сети на АКБ тоже разная. У линейки ПН он происходит за 8 мс против 6 мс у линейки Pro. Поэтому для дорогих котлов с чувствительной электроникой больше подходит вторая линейка.

Основные характеристики Энергии ИБП ПН-1000 12В
Параметр	Характеристики
Мощность	600 Вт
Входное напряжение	155-275 В
Время переключения на аккумулятор	8 мс
Форма напряжения	синусоида
КПД	98%
Рабочая температура	от -5 до +40 °С
Охлаждение	естественное+принудительное
Подключение аккумулятора к инвертору	клеммы
Подключение котла к ИБП	розетка 220 В
Размеры	210х160х340 мм
Масса	7,8 кг

Главное, что привлекает покупателей в этом инверторе — качественная сборка от отечественного производителя, адекватная цена и высокий КПД. Из минусов — 10% погрешность выходного напряжения 220 В, что впрочем регламентируется нашими законами как норма.

В видеообзоре владелец Энергии ПН-1000 тестирует работу прибора под нагрузкой. Также он демонстрирует информацию на дисплее — какое напряжение даёт инвертор при работе от сети, а какое — от АКБ.

Инвертор быстро переключается на АКБ — для этого ему нужно не больше 4 мс. Поэтому производители разрешают подключать его к приборам любого типа, и котлы с насосами не исключение. Инвертор заряжает севшие батареи до 100% за 8-12 часов: это один из лучших показателей среди рассматриваемых моделей в статье.

Основные характеристики ELTENA (INELT) Intelligent 500LT2
Параметр	Характеристики
Мощность	300 Вт
Входное напряжение	145-275 В
Время переключения на аккумулятор	4 мс
Форма напряжения	синусоида
Рабочая температура	от 0 до +40 °С
Охлаждение	принудительное
Подключение аккумулятора к инвертору	клеммы
Подключение котла к ИБП	розетка 220 В
Размеры	129х189х359 мм
Масса	11 кг

Аккумулятор 18650 и его разновидности

Основной элемент будущего бесперебойника это аккумулятор литий-ионного типа 18650. По форме и размерам — аналог стандартных пальчиковых батареек ААА или АА.

Емкость пальчиковых аккумуляторов находится в границах 1600–3600 мАч. С выходным напряжением в 3.7 В.

Есть несколько разновидностей батарей класса 1865. Различия только по химическому составу:

Литий-марганцевые (Lithium Manganese Oxide).
Литий-кобальтовые (Lithium Cobalt Oxide).
Литий-железо-фосфатные (Lithium Iron Phosphate или феррофосфатные).

Все они с успехом применяются:

в телефонных зарядках;
в ноутбуках;
фонариках и так далее.

Как подключить ИБП к газовому котлу. Ошибки в схеме.
