Переходим к чистке колонки
Перекрываем кран подачи газа к котлу. Ключом № 10 откручиваем винт крепления под дверцей котла и снимаем дверцу.
Отсоединяем провод, соединяющий пьезоэлемент и электрод розжига.
Ключом № 10 откручиваем фиксатор термопары. Ключом № 9 откручиваем термопару от клапана.
Примечание: необходимо следить, чтобы термопара во время откручивания не проворачивалась.
Отмечаем глубину вхождения форсунки в основную горелку, чтобы не нарушить настройку котла.
Ключом № 17 откручиваем гайку крепления медной трубки от горелки к клапану. Ключом № 10 откручиваем электрод розжига от пилотной горелки и медную трубку от пилотной горелки и клапана. Отверткой с плоским шлицем откручиваем два винта крепления пилотной горелки.
Прокладка, установленная под пилотной горелкой, пришла в негодность. Ее необходимо будет заменить.
Извлекаем форсунку из пилотной горелки.
Совет: если форсунка застряла, можно легонько обстучать горелку ключом.
Откручиваем четыре винта крепления основной горелки к корпусу котла и винт крепления корпуса, чтобы иметь возможность извлечь основную горелку.
Опуская основную горелку вниз, извлекаем медную трубку из клапана.
Извлекаем основную горелку.
Вынимаем гильзу термометра из корпуса котла.
Ключом № 10 откручиваем четыре винта крепления верхней крышки котла и снимаем ее и лист изоляции под ней.
Откручиваем две гайки крепления газохода к корпусу котла.
Снимаем клеммы с датчика тяги.
Снимаем газоход.
Извлекаем завихрители из теплообменника котла. Очищаем их щеткой. При необходимости, пользуемся щеткой по металлу.
Очищаем наружную часть теплообменника щеткой по металлу. Прочищаем каналы теплообменника ершиком на полную глубину. Прочищаем нижнюю часть теплообменника щеткой. Также очищаем зазор между корпусом котла и полом. Очищаем отслоившийся мусор с помощью пылесоса.
Ключом № 13 отпускаем винт, фиксирующий глубину вхождения форсунки в основную горелку и извлекаем ее.
Очищаем горелку ершиком и щеткой, прочищаем ее отверстия пылесосом. Очищаем газоход от пыли снаружи и изнутри.
Прочищаем наружную поверхность форсунки щеткой, затем чистим отверстия форсунки иглой или проволокой.
Примечание: игла должна быть меньшего диаметра, чем диаметр отверстия форсунки. Даже незначительное увеличение диаметра отверстия форсунки может повлиять на режим горения.
Устанавливаем основную горелку на место.
Устанавливаем медную трубку с форсункой и наживляем ее гайку на газовый клапан.
Только после этого закрепляем форсунку на горелке по метке ключом № 13.
Примечание: такая последовательность необходима для того, чтобы не сорвать резьбу в теле клапана.
Окончательно зажимаем гайку медной трубки ключом № 17.
Прочищаем пилотную горелку щеткой по металлу.
Так должна быть установлена термопара в пилотной горелке (кончик термопары напротив языка пламени).
Устанавливаем пилотную горелку на новую прокладку.
Перед установкой форсунки в пилотную горелку, ее необходимо немного притереть к наконечнику медной трубки для лучшей герметизации. Форсунку также следует прочистить или продуть.
Присоединяем медную трубку к пилотной горелке и к клапану ключом № 10.
Остальные детали котла собираются в обратном порядке. Электрод розжига при присоединении не следует зажимать ключом, достаточно сделать это от руки, т. к. он выполнен из керамики и может легко треснуть.
Производим контрольное обмыливание всех соединений. Проверить герметичность присоединения медных трубок к основной и пилотной горелкам удастся только при включении котла.
принцип работы, как проверить мультиметром, устройство и как работает, что это такое

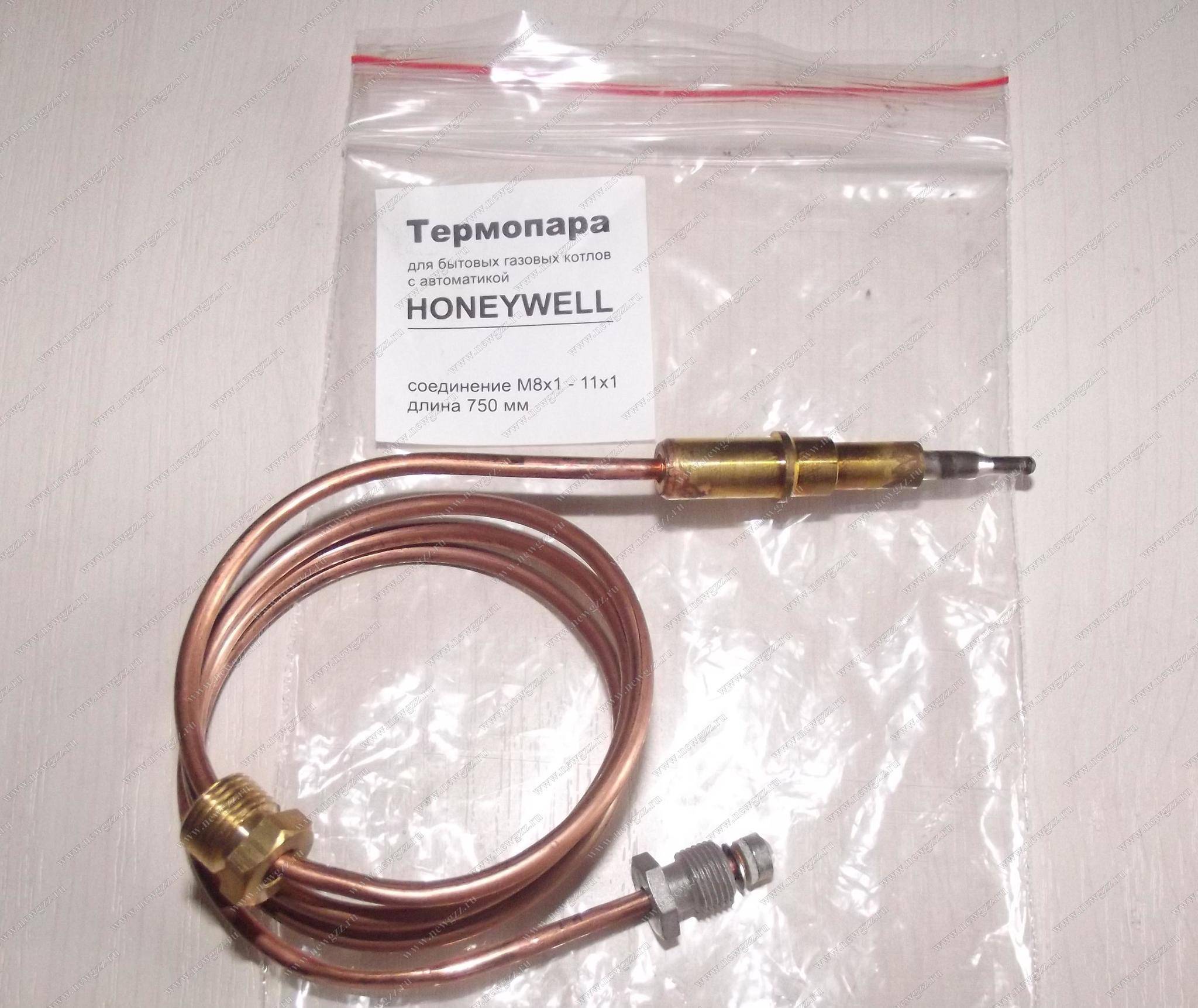

Термопара для газового котла имеет простую конструкцию, поэтому ее достаточно легко ремонтироватьГазовый котел – это сложная конструкция, которая нуждается в дополнительных комплектующих. Особенно важны в этом устройстве части, контролирующие его работу и защищающие от перегрева. Одним из самых важных составляющих газового котла является термопара. Давайте разберемся, что она собой представляет и как отремонтировать ее своими руками.
Что такое термопара для газового котла
Чтобы понять, как работает термопара, нужно сначала определиться, что она собой представляет. Только в этом случае вы сможете поменять ее в случае неисправности и проверить ее работу.
Вы можете найти ответ на вопрос: «Что такое термопара?», в специальных документациях. Однако мы предлагаем вам объяснение устройства этого элемента простым языком.
Что такое термопара:
- Термопара представляет собой устройство контроля за оборудованием. Она состоит из двух проводников разного типа.
- Проводники термопары обязательно должны контактировать между собой. Такой контакт обеспечивается в одной или двух точках устройства.
- Благодаря разнотипности проводников в термопаре, нагреваясь, они создают между собой напряжение. Это напряжение учитывается в процессе работы газового котла.
- Именно благодаря проводникам и их характеристикам, вам не придется применять внешнее возбуждение газового котла. Эти детали могут питаться автономно.
Таким образом, термопара является датчиком контроля температуры в котле. Она имеет очень простое устройство, за счет этого обеспечивается ее универсальность.
Для того чтобы измерить температуру, используют термодатчики – первичные преобразователи. В промышленности обычно используются термометры сопротивления и термопары. Есть несколько видов термопар. Самые распространенные – хромель-алюмель и хромель-копель. Для измерения используют специальную программу термометра термопары.
— для продолжительного мониторинга изменений температуры программа «Многоканальный самописец».
Источник
Газовая плита
Все современные газовые плиты имеют систему газ-контроль, которая работает с термопарой. В том случае, когда плита не запускается из-за срабатывания защиты по данному показателю, скорее всего, засорилась либо вышла из строя термопара.
Пошаговая инструкция проверки работоспособности термопары мультиметром в газовых плитах:
Снимают дверцу с духовки.
Находят ТП
Обычно она расположена вблизи рассекателя пламени.
Если при внешнем осмотре на поверхности корпуса термопары была обнаружена грязь и копоть, то осторожно мелкой наждачной бумагой ее убирают.
Выносят образовавшийся мусор из духовки. Повторно проверяют работоспособность датчика.
Если газовая плита по-прежнему отключается системой защиты, то приступают к проверке ТП мультиметром.
Для этого нужно найти электролинию соединения датчика с электрической защитой плиты
Как правило, она расположена под лицевой панелью либо под верхней крышкой в месте расположения газового клапана-отсекателя и переключателя температур.
Проверяют целостность контактной группы, которые также могут давать сбой в работе ТП.
Устанавливают настройку предела измерения прибора в районе десятков мВ.
Подключают щупы к выводам термопары и нагревают измерительный участок.
Если мультимер покажет напряжения на выводах ТП до 20 мВ, устройство не исправно. Для точности определения замеры выполняют несколько раз.
Особенности применения наиболее распространённых термопар
Технические характеристики зависят напрямую от материалов, из которых они произведены.
Тип J (железо-константановая термопара)
- Не рекомендуется использовать ниже 0°С, т.к. конденсация влаги на железном выводе приводит к образованию ржавчины.
- Наиболее подходящий тип для разряженной атмосферы.
- Максимальная температура применения – 500°С, т.к. выше этой температуры происходит быстрое окисление выводов. Оба вывода быстро разрушаются в атмосфере серы.
- Показания повышаются после термического старения.
- Преимуществом является также невысокая стоимость.
Тип Е (хромель-константановая термопара)
- Преимуществом является высокая чувствительность.
- Термоэлектрическая однородность материалов электродов.
- Подходит для использования при низких температурах.
Тип Т (медь-константановая термопара)
- Может использоваться ниже 0°С.
- Может использоваться в атмосфере с небольшим избытком или недостатком кислорода.
- Не рекомендуется использование при температурах выше 400°С.
- Не чувствительна к повышенной влажности.
- Оба вывода могут быть отожжены для удаления материалов, вызывающих термоэлекрическую неоднородность.

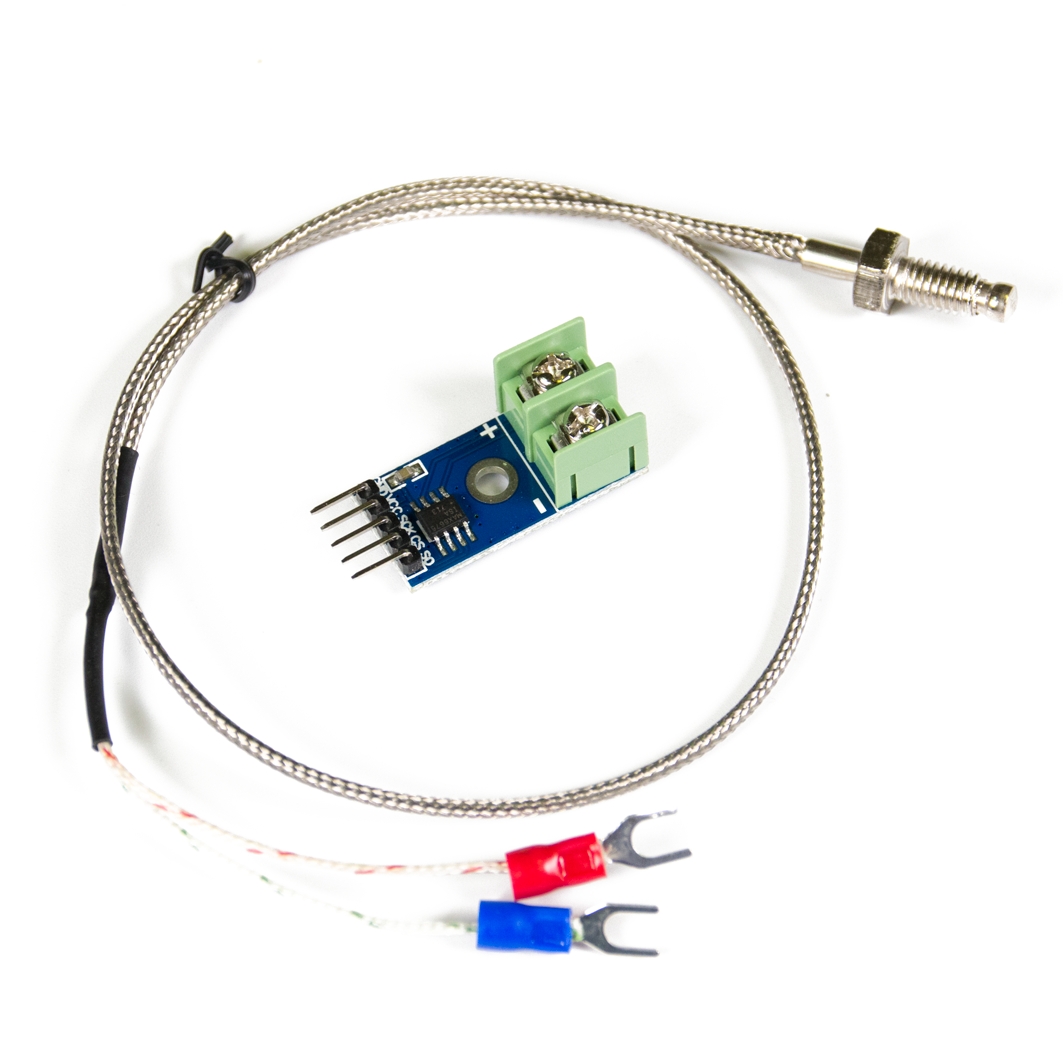

Тип К (хромель-алюмелевая термопара)
- Широко используются в различных областях от -100°С до +1000°С (рекомендуемый предел, зависящий от диаметра термоэлектрода).
- В диапазоне от 200 до 500°С возникает эффект гистерезиса, т.е показания при нагреве и охлаждении могут различаться. Иногда разница достигает 5°С.
- Используется в нейтральной атмосфере или атмосфере с избытком кислорода.
- После термического старения показания снижаются.
- Не рекомендуется использовать в разряженной атмосфере, т.к. хром может выделяться из Ni-Cr вывода (так называемая миграция), термопара при этом изменяет ТЭДС и показывает заниженную температуру.
- Атмосфера серы вредна для термопары, т.к. воздействует на оба электрода.
- Это относительно новый тип термопары, разработанный на основе термопары типа К. Термопара типа К может легко загрязняться примесями при высоких температурах. Сплавляя оба электрода с кремнием, можно тем самым загрязнить термопару заранее, и таким образом снизить риск дальнейшего загрязнения во время работы.
- Рекомендуемая рабочая температура до 1200°С (зависит от диаметра проволоки).
- Кратковременная работа возможна при 1250°С.
- Высокая стабильность при температурах от 200 до 500°С (значительно меньший гистерезис, чем для термопары типа К).
- Считается самой точной термопарой из неблагородных металлов.
Общие советы по выбору термопар из неблагородных металлов
- Температура применения ниже нуля – тип Е, Т
- Комнатные температуры применения – тип К, Е, Т
- Температура применения до 300°С – тип К
- Температура применения от 300 до 600°С – тип N
- Температура применения выше 600°С – тип К или N

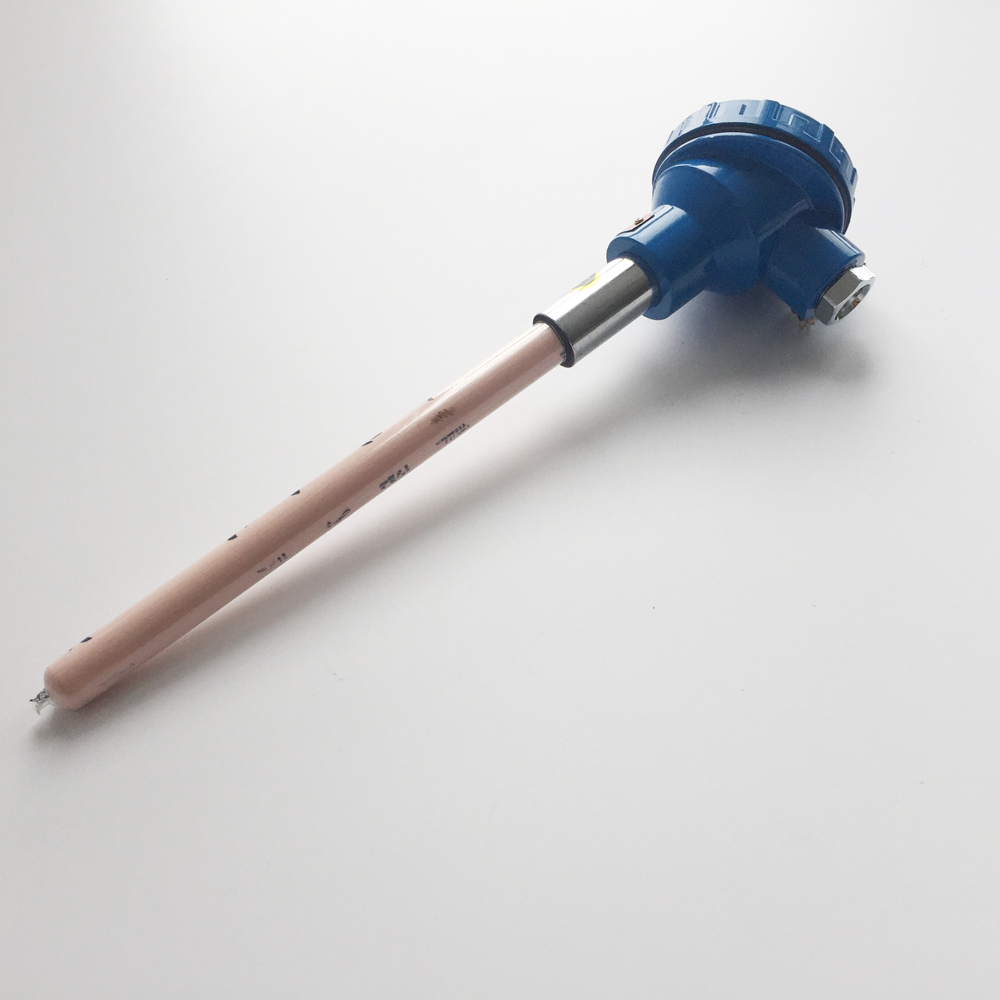

Термопары из благородных металлов
Рекомендуемая максимальная рабочая температура 1350°С.
Кратковременное применение возможно при 1600°С.
Загрязняется при температурах выше 900°С водородом, углеродом, металлическими примесями из меди и железа. При содержании железа в платиновом электроде на уровне 0,1%, ТЭДС изменяется более, чем на 1 мВ (100°С) при 1200°С и 1,5 мВ (160°С) при 1600°С. Такая же картина наблюдается при загрязнении медью. Таким образом, термопары нельзя армировать стальной трубкой, или следует изолировать электроды от трубки газонепроницаемой керамикой.
Может применяться в окислительной атмосфере.
При температуре выше 1000°С термопара может загрязняться кремнием, который присутствует в некоторых видах защитных керамических материалов
Важно использовать керамические трубки, состоящие из высокочистого оксида алюминия.
Не рекомендуется применять ниже 400°С, т.к ТЭДС в этой области мала и крайне нелинейна.
Разновидности
Термопара характеризуется несложным строением. При наличии соответствующих навыков это устройство можно даже сделать собственными руками в домашних условиях. Однако лучше приобрести промышленный прибор, прежде изучив технические характеристики, а также особенности всех типов устройств.
Специализированные компании производят термопару трёх видов:
- Типа Е — для изготовления используются две пластины: константан и хромель. Этот прибор отличается повышенной производительностью. Кроме того, он контролирует процесс, протекающий в диапазоне температур от —5°С до 74°С.
- Типа J — в приборе вместо хромеля установлена железная пластинка, которая ничуть не ухудшает технические характеристики устройства. Имеет повышенную чувствительность к изменениям, а температурный диапазон — от —4°С до 74°С.
Типа К — такие термопары пользуются наибольшей популярностью. Они оснащены пластинами, сделанными из алюминия и хромеля.
Рабочий диапазон изменяется в пределах от —20°С до 135°С, а саму чувствительность производителям удалось повысить на несколько позиций.
Продолжительность срока эксплуатации этого прибора определяется средой использования: так, в углекислом газе пластина из хромеля покрывается ржавчиной в виде зелёной гнили, сплав быстро портится и устройство теряет немагнитные свойства.
Существуют и другие типы термопар, однако, они не подходят для применения в газовых котлах по причинам:
- сплавы содержат дорогие металлы, поэтому у них высокая стоимость;
- такие модели ничем не лучше, чем типы К, Е или J.
Руководство по ремонту газконтроля
Если газ на варочной панели пропадает, проблема может быть не только в термопаре. Однако в большинстве случаев проблема заключается в термопаре.
Основным признаком неисправности газового регулятора является то, что пламя гаснет сразу после того, как вы включите варочную панель и отпустите кнопку подачи голубого топлива или кнопку открытия. Это происходит потому, что клапан заблокирован из-за отсутствия или слишком малого теплового электрического потенциала, который удерживает его открытым.
О причинах шума конфорок на газовых варочных панелях рассказывается в статье, которую стоит прочитать.
Прежде чем покупать новую термопару, выясните причину неисправности существующей — возможно, проблема в неплотном контакте в клапане, в этом случае его нужно просто подтянуть.
Проверять, ремонтировать или заменять термопару газовой плиты следует только при полностью выключенном газе. Перед проведением работ сначала закройте вентиль газового баллона или метанового шланга. Также не забудьте отключить электропитание, если в здании есть энергозависимые приборы.
Конец термопары расположен непосредственно рядом с горелкой и газовым пламенем. В духовке он находится рядом с распределителем пламени на верхней части духовки. Этот конец должен быть свободен от сажи, минеральных отложений и других повреждений.
Если рабочий конец датчика термопары покрыт солями, их следует соскоблить наждачной бумагой. Чем больше солей, тем меньше тепла достигает термопары и тем меньше ЭДС она производит. Полученного милливольта может быть недостаточно для открытия электромагнитного клапана.
Как проверить перед заменой?

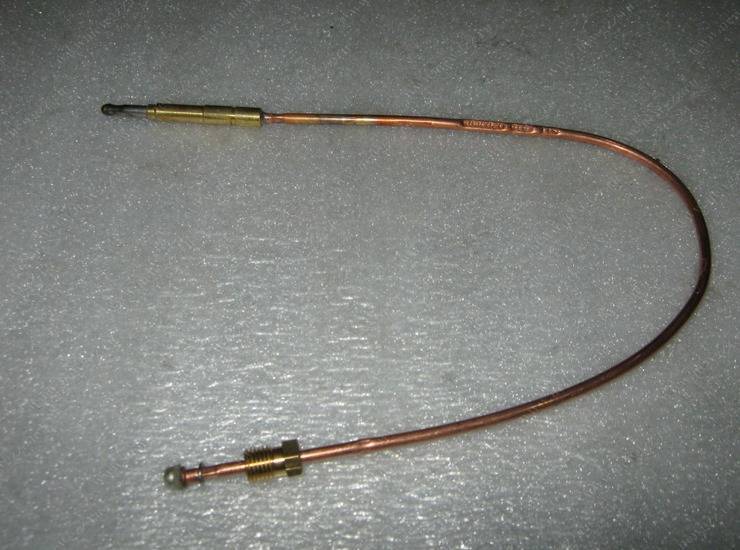

Термопара обычно имеет один конец для установки вблизи огня. Однако существуют также варианты с двумя или тремя концами для контроля температуры. Они обычно используются в духовках, но зависят от модели духовки.
Термопары с более чем одним рабочим концом имеют особенность — если только один из концов не нагрет или поврежден, электромагнитный клапан закрывается. Поэтому такие термопары необходимо проверять особенно тщательно, чтобы найти точную причину проблемы. Может оказаться, что неисправен только один из датчиков.
Исправная термопара для газовой плиты при нагревании над свечой выдает электрическое напряжение около 15-20 мВ за 20-30 секунд — если оно ниже этого значения, датчик следует заменить.
Еще один момент — провода термопары до клапана должны быть плотными или свисать с корпуса плиты. Их соединение с соленоидом должно быть жестким, «честная» вилка здесь недопустима.
Эти устройства выпускаются длиной от 40 до 130 см. Газовый детектор с термопарой должен быть выбран очень тщательно по этим параметрам. Во-первых, токопроводящий кабель не должен быть чрезмерно растянут, во-вторых, он не должен лежать на нагретых поверхностях или быть свободным.
Как поменять устройство?
Перед заменой поврежденной термопары в газовой варочной панели необходимо осмотреть прибор на предмет повреждений:
- наличие на рабочем наконечнике нагара (если есть, надо счистить наждачной бумагой);
- отсутствие прогара данного наконечника (в этом случае только полная замена);
- жесткость соединения контактов термопарного датчика и клапана (при необходимости следует подтянуть);
- исправность самой термопары с выдачей при нагреве ЭДС на уровне минимум 15 мВ.
Принцип работы
Термопара устанавливается в измеряемую зону с высокой температурой. Сплав металлов нагревается до рабочей температуры. Между холодными и горячими соединениями в цепи образуется напряжение. К холодным выводам термопары подключается токоприемник или измерительный прибор, тем самым замыкая цепь. Возникшее напряжение в катушке газового клапана-отсекателя электромагнитного типа создает индукцию, в связи чем он открывается и пропускает газ к горелке.
Для того, чтобы запустить котел или газовую колонку, вначале в ручном режиме потребуется нажать на шток. Начнется пропуск газа к горелке и пьезозапальник подожгет факел. В течении 30 сек будет происходить разогрев термопары. При выработке термопарой рабочего напряжения, электромагнитный клапан будет удерживаться этим напряжением в открытом положении. После того, как газ перестанет попадать в топку или произойдет аварийный отрыв факела от горелки, спай термопары остывает и прекращается подача напряжения на газовый клапан, который закрывается, тем самым отсекая подачу топлива в котел или газовую колонку.
Сколько стоит автоматика котла
Стоимость варьируется от нескольких тысяч рублей, до половины стоимости котла. На цену влияет несколько факторов:
- Страна производитель.
- Тип автоматики.
- Комплектация.
Отечественная автоматика в полной комплектации, включающей горелочное устройство, запальник и мультиблок управления, обойдется приблизительно в 5-6 тыс. руб. За эту сумму, можно приобрести комплект АПОК – 1, Искра, Вакула и т.п.
Итальянская автоматика управления на базе микропроцессора, будет стоить, начиная от 10 тыс. руб. и выше. Стоимость мультиблока, приблизительно на 1-2 тыс. руб. выше, чем у отечественного аналога.

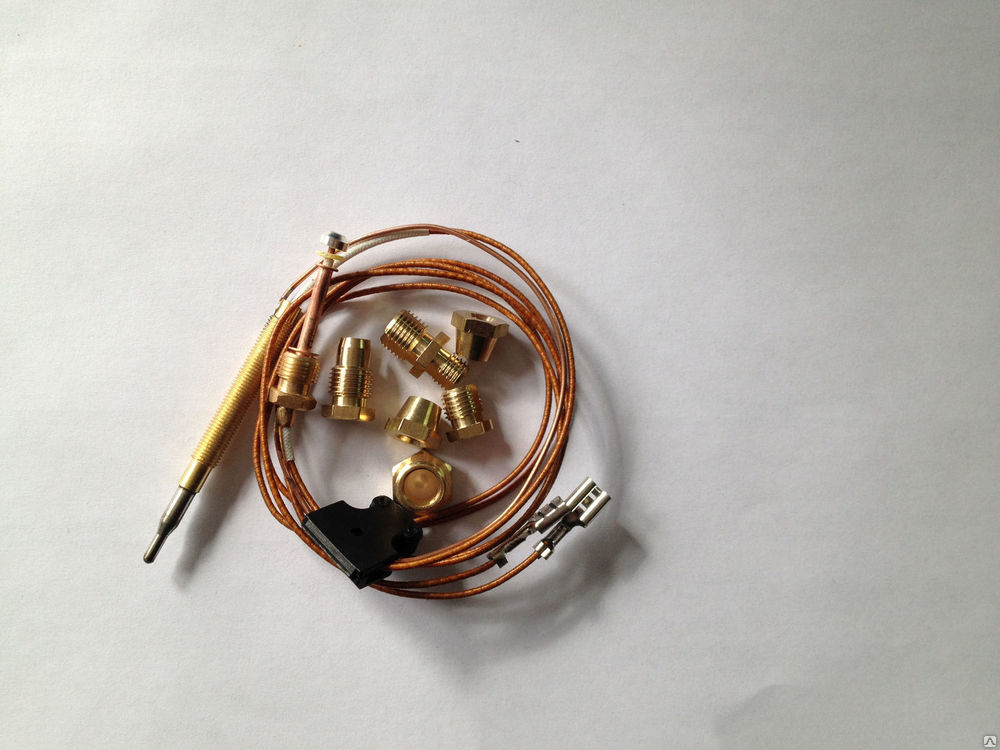

Термопара для газовой плиты: как устроена, зачем нужна
Такая деталь, как термопара, устанавливается в целях контроля над пламенем газовой плиты. Она перекрывает подачу газа к горелке, если огонь вдруг погаснет. Устройство применяется во многих приборах, в том числе и в плитах. Если термопара повредится, возникнут перебои в подаче газа, пламя перестанет гореть равномерно и начнет пропадать.
Как устроена термопара
Термопары являются чуть ли не единственными приборами, способными измерять высокие температуры, именно поэтому их и используют в конструкции газовых плит. Эта важная деталь имеет следующее устройство.
- Основой являются два провода из разных металлов, которые неразрывно спаяны между собой.
- Под воздействием температуры появляется сопротивление, цифровое значение которого и выводится на экран.
- Конечно, образованное напряжение не сильное, но его хватает, чтобы открыть магнитный клапан.
- Во время работы электрические токи не дают захлопнуться магнитному клапану, что позволяет газу беспрепятственно поступать в конфорку. Это позволяет не заботиться о фиксации ручки плиты. Если огонь по какой-то причине погаснет, то система прекратит подачу газа.
Принцип работы термопар основан на эффекте Зеебека, что в физическом понимании означает, что частицы-транспортировщики изменяют свой заряд при нагревании. В зависимости от выбранных материалов, электроны могут двигаться к холодному полю либо притягиваться к точке нагрева. Для создания термопар используют:
- хромель и константан;
- железо и константан;
- алюминий и хромель;
- нихросил и нисил;
- медь и константан.
В газовых моделях сплавляют алюминий с хромом
Важно учитывать, что именно от качества спайки зависит прочность и работоспособность конструкции
Положительные и отрицательные стороны
Конечно, производители плит, изготавливая термопару, взвесили все ее достоинства и недостатки. Но как же обычному пользователю понять, для чего нужно это устройство и почему именно оно, а не другое.
Достоинства:
- Его просто и недорого изготавливать, что сказывается на себестоимости техники.
- Это устройство может одновременно контролировать и температуру, и процесс подачи пламени.
- Так как деталь находится в статичном положении, у нее крайне долгий срок службы.
- Она может фиксировать температуру с большим разбросом.
- Данные, полученные при помощи термопары, достаточно точны.
- Ее легко установить и заменить.
Недостатки:
- Так как максимально допустимое напряжение только 50 мкВ, это может вызвать некоторую неточность в измерениях.
- Отремонтировать прибор чаще всего совершенно невозможно. При выходе из строя его придется заменить.
Чистка
Если ваше устройство работает с перебоем, то причина может быть в отходящих контактах. В этом случае их необходимо просто поправить. Иногда термопара может просто засориться, и ее не придется менять. Понять это можно по следующим признакам:
- Нажимаете кнопку электророзжига, конфорка загорается и горит до тех пор, пока вы не отпустите электророзжиг.
- После того как вы уберете руку, пламя тут же гаснет.
Если вы наблюдаете такую систему, то попробуйте прочистить устройство мелкой наждачкой в месте под рассекателем пламени. Подробнее об этих и других неисправностях газовых плит и их устранении можно прочитать здесь.
Советы по безопасности
Необходимо помнить, что от корректной работы термопары может зависеть не только работоспособность плиты, но и ваша безопасность. Ведь если опция контроля не сработает правильно, может произойти утечка, которая приведет к взрыву.
Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:
- Некорректно спаяны провода.
- Есть электрический шум.
- Утечка уже произошла.
- Термоэлектрическая неоднородность.
Чтобы избежать вышеупомянутых проблем, рекомендуется соблюдать следующие установки:
- Использовать большую по толщине проволоку.
- Позаботиться об отсутствии температурных перепадов на участке.
- Следить, чтобы проволока не испытывала натяжения и не колебалась.
- Использовать датчики только в рабочем температурном разбросе.
Если на определенном участке вам необходимо применить термопару из тонкой проволоки, в остальных местах необходимо сделать ее максимально прочной и толстой.
Установленные в плитах термопары отвечают не только за качественную работу, но и за безопасность работы техники. В случае ее повреждения необходимо срочно произвести замену. Сделать это можно и самостоятельно, но лучше всего вызвать газовщика. Помните: газовая плита — источник повышенной опасности, и при ее использовании нужно неукоснительно соблюдать правила эксплуатации.
Термопара для газового котла: виды, особенности и принцип работы
Любой котел, независимо от вида и принципа его действия, нуждается в термопаре — устройстве, которое будет контролировать температуру в камере сгорания и автоматически перекрывать подачу газа при исчезновении пламени.
Термопара для газового котла — необходимый элемент в системе отопления, который помогает избежать перегрева котла и возможности его поломки.
Термопара для газового котла
Принцип работы термопары
Чтобы понять как работает термопара в газовом котле, в первую очередь необходимо познакомиться с его устройством и принципом действия.
Термопара — это конструкция из двух пластин-проводников, которая состоит из разных сплавов. Устройство является достаточно простым, но в то же время надежным.
Принцип работы данного устройства базируется на физическом явлении — эффекте Зеебека.
Процесс образования электродвижущей силы на границе стыка двух разнородных проводников, контакты которых имеют температурные отличия. Эффект Зеебека
Если две детали из разнородных металлов прочно соединить, а место соединения нагреть, то на холодных окончаниях спаянного проводника появится разница потенциалов — напряжение. При появлении напряжения клапан сразу автоматически открывается, позволяя топливу проходить к запальнику.
Принцип работы термопары газового котла
Виды термопар
Сегодня рынок котельного оборудования отличается обилием разнообразных термопар, которые подразделяются на несколько типов. Металл, использующийся при их изготовлении, является главным критерием, на основе которого они дифференцируются.
Из неблагородных металлов
Из благородных металлов
В системах автоматики котлов чаще используются термопары типов: E, J, K.
Подключение и проверка
Подключение термопары должно производиться электродами (проводами), изготовленными из того же материала, что и подключаемая термопара.
Либо могут использоваться металлические провода, которые имеют характеристики, аналогичные свойствам электродов на самой термопаре.
Перед подключением термопар для котлов отопления, важно зачистить концы проводов, чтобы удалить окислы, которые оказывают влияние на точность измерений. А во время установки важно проследить за тем, чтобы трубки отвода и подачи топлива были опущены строго вниз
В случае, если термопара сломалась, как правило, восстановить ее уже невозможно, поэтому важно знать, как проверить термопару мультиметром на газовом котле
Срабатывать рабочая термопара должна после 10-30 секунд нагрева
В случае, если термопара сломалась, как правило, восстановить ее уже невозможно, поэтому важно знать, как проверить термопару мультиметром на газовом котле. Срабатывать рабочая термопара должна после 10-30 секунд нагрева
Срабатывать рабочая термопара должна после 10-30 секунд нагрева
Срабатывать рабочая термопара должна после 10-30 секунд нагрева
Чтобы проверить её работоспособность, достаточно соединить один конец с мультиметром — измерительным датчиком, а другой конец нагреть, используя газовую горелку либо зажигалку.
Комбинированный электроизмерительный прибор, который может быть цифровым и аналоговым, объединяет в себе несколько функций (как минимум функции вольтметра, омметра, амперметра). Мультиметр
Рабочая термопара должна иметь напряжение в районе 50 мВ.
В случае подтверждения неисправности термопары, заменить её можно своими руками.
Ремонт термопары своими руками
Чтобы устранить неполадку своими руками необходимо:
- прижимную гайку открутить гаечным ключом и и достать ее конец;
- шнуровкой-нулевкой очистить от загрязнений;
- произвести проверку термопары мультиметром;
- убедиться, что все показатели соответствуют нормам;
- собрать термопару обратно и запустить котел.
Если починить термопару не удается, то всегда есть возможность купить новую. Российский рынок предлагает большой ассортимент данных приборов, выпускаемых различными производителями, например, АБАТ, АОГВ, АКГВ. Их цена колеблется в диапазоне от 300 до 2000 рублей. На газовые котлы иностранного производства (например, Bosch, Viessmann, Vaillant) цена термопары будет выше.
Сегодня термопары нашли активное применение в автоматике газовых котлов, выбор их на рынке велик, и каждый имеет возможность приобрести универсальную термопару. Однако, выбирая термопару самостоятельно можно столкнуться с рядом трудностей. Следует обратиться к специалисту, который подскажет как выбрать прибор, соответствующий всем характеристикам газового котла. Также можно воспользоваться таблицей зависимости технических характеристик прибора с характеристиками газового котла.
Заключение
Невзирая на свою простую конструкцию, термоэлектрический элемент – одна из важнейших деталей любого современного газового котла. Она выступает в качестве датчика температуры и наличия пламени, обеспечивая безопасную работу отопителя. В случае если произойдет затухание запальника или превышение температуры, термопара отреагирует изменениям напряжения и заставит сработать отсекающий клапан.
Для обеспечения безопасной эксплуатации газовых нагревательных приборов с открытым пламенем в настоящее время, как правило, используются электрические схемы, в которых датчиком температуры служит термопара.
Термопара представляет собой спай двух проволочек из разных проводников (металлов). Благодаря простоте устройства термопара является очень надежным элементов схемы защиты и безотказно работает в газовых приборах многие годы. Внешний вид термопары с проводами для газовой колонки NEVA LUX-5013 показан на снимке ниже.
Термопара появилась в 1821 году благодаря открытию немецкого физика Томаса Зеебека. Он обнаружил явление возникновения ЭДС (электродвижущей силы) в замкнутой цепи при нагреве места контакта двух проводников из разных металлов.
Если термопару поместить в пламя горящего газа, то при сильном ее нагреве вырабатываемой термопарой ЭДС будет достаточно для открытия электромагнитного клапана подачи газа в горелку и запальник. Если горение газа прекратится, то термопара быстро остынет, в результате ее ЭДС уменьшится, и силы тока станет недостаточно для удержания электромагнитного клапана в открытом состоянии, подача газа в горелку и запальник будет перекрыта.
На фотографии показана типовая электрическая схема защиты газовой колонки. Как видно, она состоит всего из трех включенных последовательно элементов: термопары, электромагнитного клапана и реле тепловой защиты.
При нагреве термопара генерирует ЭДС, которая через реле тепловой защиты подается на соленоид (катушку из медного провода). Катушка создает электромагнитное поле, втягивающее в нее стальной якорь, механически связанный с клапаном подачи газа в горелку.
Реле тепловой защиты обычно устанавливают в верхней части газовой колонки рядом с зонтом, и служит оно для прекращения подачи газа в случае недостаточной тяги в газоотводящем канале. При отказе любого элемента схемы защиты газовой колонки подача газа в горелку и запальник прекращается.
В зависимости от модели газовой колонки применяется ручной или автоматический способ поджига газа в запальнике. При поджиге фитиля вручную используют спички, электрозажигалки (в старых моделях газовых колонок) или пьезоэлектрический поджиг, приводимый в действие нажатием кнопки. Кстати, если пьезоэлектрический поджиг перестал работать, то с успехом можно поджечь газ в запальнике с помощью газовой зажигалки или спички.
В газовых колонках с автоматическим поджигом воспламенение газа в горелке происходит без участия человека, достаточно открыть кран горячей воды. Для работы автоматики в колонку устанавливается электронный блок с батарейкой. Это является недостатком, так как в случае выхода батарейки из строя зажечь газ в колонке будет невозможно.
Для того чтобы зажечь газ в запальнике с помощью пьезоэлектрического элемента необходимо поворотом ручки на газовой колонке открыть подачу газа в запальник, привести в действие пьезоэлектрический элемент для создания в разряднике искры и после воспламенении газа в запальнике удерживать эту ручку нажатой около 20 секунд, пока не нагреется термопара.
Это очень неудобно, поэтому многие, и я в их числе, не гасят пламя в запальнике месяцами. В результате термопара всегда подвергается воздействию высокой температуры пламени (на фото термопара расположена слева от запальника), что уменьшает срок ее службы, с чем мне и пришлось столкнуться.
Газовая колонка перестала зажигаться, запальник потух. От искры со свечи газ в запальнике зажигался, но стоило отпустить ручку регулировки подачи газа, несмотря на продолжительность времени удержания ее нажатой, пламя гасло. Соединение между собой клемм теплового реле не помогло, значит, дело в термопаре или электромагнитном клапане. Когда снял кожух с газовой колонки и пошевелил центральный провод термопары, то она развалилась, что хорошо видно на снимке выше.
