Обзор вариантов правильного освещения в гараже

Какое освещение лучше?

Как утверждают специалисты в области энергетики и владельцы автомобилей, лучшим вариантом является светодиодное освещение гаража. Чтобы убедиться в этом, можно перечислить основные преимущества светодиодов:

• более долгий срок службы, если сравнивать с аналогами – около 50 000 часов;
• эффективное энергосбережение;
• отсутствие веществ, которые вредят здоровью человека;
• на их работе не сказывается нестабильная сеть;
• высокая степень отдачи света;
• элементы таких ламп не выделяют много тепла, что обеспечивает безопасность от возникновения пожаров;
• способность работы до сверхмалых температур (до –50º С).

Изделия светодиодной продукции обладают единственным существенным минусом. Их стоимость достаточно велика, что отталкивает многих от приобретения. Если вы задумали выполнить светодиодное освещение в гараже, стоит руководствоваться в первую очередь своими финансовыми возможностями, а также советами специалистов.

Светодиодное освещение

При редких и кратких походах в гараж можно не выполнять обновление старого освещения. В иных случаях в гараже следует установить светодиодные лампы. Также можно применить светодиодные ленты, которые делаются путем размещения чипов по всему расстоянию ленты. Такое внедрение позволяет создать равномерное распределение потоков света по всему помещению, что невозможно при помощи обычных светильников. При хорошем освещении светодиодной лентой образование темных участков сводится к нулю. Главным плюсом такого оборудования является отсутствие стеклянного плафона, который можно легко разбить.

Подготовка к выполнению работ очень похожа на аналогичную применяемую в бытовых помещениях, но существуют некоторые различия. В гаражах с небольшими размерами лучше использовать продольные светильники бокового типа. Перед их установкой потребуется заранее разметить стены в наиболее важных зонах для освещения.

Помещения, площадь которых превышает 15 м², оснащают комбинированным вариантом, где присутствуют светильники как общего назначения, так и переносные фонари, питающиеся от общей сети или аккумулятора.

Укладка проводки под освещение

Существуют разновидности светодиодов, характеризующиеся цветовой температурой. Теплые тона при свечении выдают меньше визуального света, нежели холодные и нейтральные. Чрезмерное освещение в гараже тоже не нужно. Исходя из этого, можно сказать, что наилучшим вариантом для такого помещения будут светодиоды, рассчитанные на цветовую температуру от 4 000 до 6 000º К.

Лучшие модели в зависимости от пропорций помещения

Если гараж предназначен для камазов и его площадь равна более 50 кв., метров, в зону рекомендуется установить длинные светильники ниже уровня глаз, часть приборов такой же серии на потолке. Нужно соблюдать расстояние отступая друг от друга на 100 см.

Помещение отведенное на ремонт авто, имеющее статус коммерческого сектора, где расходуется на выполнение монтажа большое количество времени вносится дизайнерское решение в виде установленных длинных, светодиодных лент на потолке в конфигурации круга или квадрата. Если вы обладаете художественными навыками вам будет просто сложить геометрическое изображение формы автомобиля, велосипеда или запасной детали. В виду пластичности светодиодных лент, есть возможность сконструировать надпись, например, какого-либо бренда автомобиля.

Если гараж имеет ассиметричную планировку, где присутствует много углов, а у стенок расположены стеллажи, всевозможные органайзеры, шкафы, необходимо установить дополнительные подсветки, отдающие теплый свет.

Хорошо также обустроить выезд гаража автоматическими датчиками движения, которые будут самостоятельно передавать импульс на зажигание уличного светильника. Такая идея поможет решить несколько трудных ситуаций, и в результате чего водитель сможет безопасно управлять машиной в темное время суток.

Для тех, кто не заметил. В сервисных центрах, иногда используются модели потолочного, расположение светодиодных лент, где не исключается центральное в роле, которого обычно применяются классические, строгие виды электроприборов. Также профессиональные мастерские оборудуются передвижными светильниками. Фитиль у таких серий можно легко распределять, меняя положение, что удобно при выполнении монтажа машины.

Гараж для мужчины имеет равноценность кухни для женщины

Комната выполняет не только аспекты хранения, здесь происходят важные этапы монтажных работ, поэтому столь важно серьезно отнестись к системе освещения данного помещения

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Разновидности светильников по способу монтажа

Классифицировать светильники для гаража можно по-разному. Но наиболее удобно это сделать по способу их монтажа. Только правильно подобранный по форме и размещённый в нужном месте светильник, сможет обеспечить световой поток, достаточный для комфортной работы в гараже. При этом он не будет ослеплять узкие участки рабочего места.

Накладные

Накладные светильники лучше других подходят для освещения таких помещений, как гаражи, склады, хозяйственные постройки. Они компактные и легко крепятся как на стены, так и на потолок. Чаще всего их размещают по периметру на стенах с небольшим отступом от потолка. Важным элементом накладного светильника является ударопрочный стеклянный или пластиковый рассеиватель, который защищает лампу от механических повреждений. Если этого недостаточно, то поверх рассеивателя устанавливают металлическую решётку. Они являются единственно верным решением для смотровой ямы и подвала.

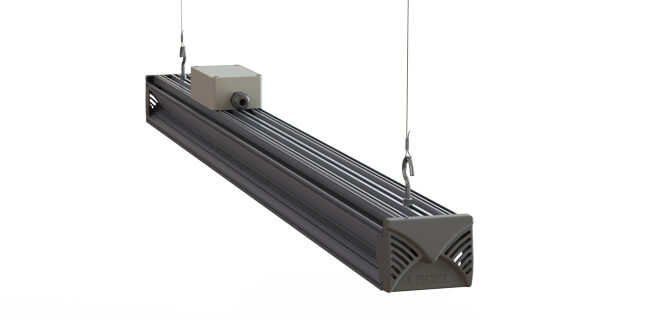

Навесные

Осветительные приборы в навесном исполнении занимают второе место по популярности. Им нет равных в гаражах с расстоянием до потолка более 3 метров. Такие светильники подвешиваются на специальные кронштейны, а затем опускаются на стальном тросе или цепи. Их основное достоинство – возможность регулировки высоты и смены места расположения.

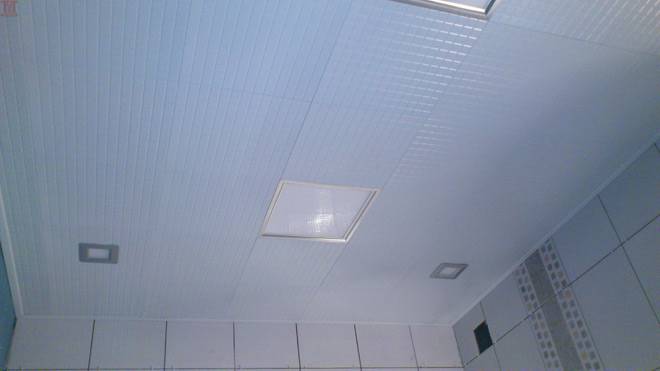

Встраиваемые

В сравнении с предыдущими двумя видами, светильники, встраиваемые в потолок, редко устанавливают в гаражах. Причина довольно банальна: для этого потребуется обшить потолок пластиковой вагонкой, OSB-плитой или аналогичным материалом. Вроде бы ничего сложного, но на практике такой вариант встречается крайне редко. С одной стороны, встраиваемые светильники не занимают свободное пространство. С другой стороны – источник света находится, как бы внутри потолка, а значит, угол излучения весьма ограничен. Для достижения нормативного уровня общей освещённости в гараже потребуется большее количество встраиваемых светильников и ламп к ним, чем навесных и накладных. Вариант с точечными светильниками эргономичный, но и наиболее затратный.

Делаем освещение в гараже: нюансы выбора светильников, наладка системы и обзор лучших идеи для гаража (125 фото)

Владельцам собственного гаража известно, как важно правильно и комфортно обустроить это помещение с учетом его функциональных особенностей. Освещение играет важную роль, обеспечивает удобство использования постройки, особенно при проведении различных по масштабу ремонтных работ или занятием любимым хобби

Предлагаемые фото освещения в гараже представляют собой уже реализованные варианты, которые можно использовать для собственного гаража.

Такие варианты и знание требований, предъявляемые к обустройству функциональной постройки помогут преобразить гараж и сделать его максимально освещенным в рабочих зонах.

Краткое содержимое статьи:

Рекомендации по выбору светодиодных светильников для гаража

1. Мощность и световой поток: При выборе светильников необходимо учитывать размер гаража и его особенности. Световой поток светодиодных светильников для гаража должен составлять от 800 до 2000 люменов, при этом для маленьких гаражей подойдут светильники меньшей мощности, а для просторных гаражей лучше выбрать светильники повышенной мощности.

2. Температура свечения: Температура свечения светодиодных светильников для гаража должна располагаться в диапазоне от 4000 до 6000 К. Эта температура свечения является наиболее приятной для глаз и обеспечивает наилучшую видимость объектов в гараже.

3. Углы светораспределения: Выбирая светодиодные светильники для гаража необходимо учитывать угол светораспределения. Для общего освещения гаража лучше выбрать светильники с широким углом светораспределения, иначе могут образоваться темные углы. Для направленного освещения лучше выбрать светильники с узким углом светораспределения.

4. Класс защиты: Светильники для гаража должны иметь высокий класс защиты, чтобы защитить светодиоды от пыли и влаги. Рекомендуется выбирать светильники с IP65 и более высоким классом защиты.

5. Энергоэффективность: Не забывайте о том, что светодиодные лампы потребляют гораздо меньше энергии, чем обычные лампы, поэтому это экономически выгодный вариант. Для максимальной экономии лучше выбирать светильники с функцией диммирования.

Следуя этим рекомендациям, вы сможете легко выбрать наиболее подходящие светодиодные светильники для гаража, которые будут обеспечивать эффективное, экономичное и качественное освещение.

Размер гаража

Один из самых важных критериев при выборе светодиодного светильника для гаража – это размер помещения. Для небольших гаражей достаточно одного светильника с небольшой мощностью, а для больших – необходимо установить несколько светильников.

Кроме того, необходимо учитывать площадь потолка. Если высота потолка большая, то можно выбирать более мощные светильники с большим диапазоном светового потока

Важно также учитывать геометрию помещения – если гараж имеет форму квадрата, то достаточно одного светильника, а если имеет форму прямоугольника, то необходимо установить два светильника вдоль более длинной стороны помещения

• Размер помещения – важный критерий выбора светодиодного светильника для гаража.
• Для небольших гаражей достаточно одного светильника с небольшой мощностью.
• Для больших гаражей необходимо установить несколько светильников.
• Кроме размеров помещения, учитывайте площадь потолка и геометрию помещения.

Условия эксплуатации

Светодиодные светильники для гаража – это эффективный и высокотехнологичный способ обеспечить мощное освещение в условиях низкой температуры, пыли и влаги. Но как выбрать наиболее подходящий вариант, учитывая все условия эксплуатации?

Прежде всего, обратите внимание на степень защиты светильника от пыли и влаги

Важно выбрать светильник с соответствующим классом защиты (обычно указывается как IP-код), который будет гарантировать долговечность и надежность работы устройства

Также обратите внимание на рабочую температуру светильника. В условиях гаража, где температура может колебаться от очень низких до очень высоких значений, необходимо выбирать светильники с широким диапазоном рабочих температур

И еще один важный фактор – это энергоэффективность светодиодных светильников. Она может существенно варьироваться в зависимости от модели и производителя. Лучшие светодиодные светильники для гаража, которые мы предлагаем, имеют высокий КПД и потребляют минимальное количество электроэнергии, что значительно экономит Ваш бюджет.

Выбор светодиодных светильников для гаража с учетом бюджета

Если вы хотите обеспечить свой гараж ярким освещением, но не желаете тратить слишком много денег, то выбор светодиодных светильников будет оптимальным решением. Они потребляют меньше энергии и имеют более длительный срок службы по сравнению с обычными лампами.

Однако, даже среди светодиодных светильников существует широкий диапазон цен. Перед выбором нужно определиться со своим бюджетом. У нас есть предложения для тех, кто хочет приятно удивиться при оплате – это бюджетные гаражные светодиодные светильники.

• Светильник с мощностью 25 Вт – это достаточно яркий вариант, который позволяет экономить до 80% энергии. Модель имеет удобную регулировку угла поворота и защиту от перепадов напряжения.
• Устройство с мощностью 30 Вт – является еще более экономичным вариантом. Он обеспечит мощное, ровное освещение и с легкостью встроится в любой интерьер, благодаря своей компактности и доступности.

Выбирайте наиболее подходящий вариант и создайте комфортные условия в своем гараже по доступной цене!

Как подать заявку на подключение через интернет?

Данная услуга предоставляется на сайте «https://портал­-тп.рф». Здесь нужно пройти регистрацию, подать заявку, отправить сканы документов (список указан выше).

У многих собственников возникает вопрос: «Чтобы провести свет в гараж от столба, к кому нужно обратиться?» Отвечаем: обращаться необходимо в компанию, поставляющую энергоресурс в вашей местности. Процедура в данном случае будет состоять из тех же этапов, что описаны чуть выше.

Электросетевая компания протянет свой кабель от линии на столбе к входному щитку на стене гаража. Правда, такой способ не вполне приемлем, так как счётчики на внешней стене гаража зачастую просто разбиваются вандалами. Поэтому есть второй вариант, который предусматривает подземную укладку силового кабеля в металлической трубе от столба с линией электропередачи.

Для этого нужно будет выкопать траншею глубиной 80 см, разместить там трубу и провести кабель от электрощитка к столбу. При этом труба должна возвышаться над грунтом не менее чем на 2,5 м.

Освещение для смотровой ямы мастерской

Яма — важная зона автомастерской в гараже. Из-за того, что в яме будет более влажно, чем в самом помещении, для ее освещения рекомендуется ставить светильники, которые имеют герметичную конструкцию. Она поможет не допустить накопления конденсата внутри лампы.

По условиям безопасности освещение смотровой ямы (как и погреба гаража, если он имеется) разрешено осуществлять только с помощью понижающего трансформатора. Напряжение в сети в яме рекомендуется не более 42 В. Ставить выключатель, розетку в яме категорически запрещено. При этом светильников можно сделать сколько угодно. Если вы часто ей пользуетесь, можно установить три или четыре лампы (по одной с каждой стороны в углублениях). Плафоны для этого места желательно приобрести с защитными решетками.

На форумах автолюбители рекомендуют поберечься и установить трансформатор, понижающий напряжение до 12 В. Он поможет избежать удара током. Это разумно, так как сырость и влажность способны накапливаться в яме.

Если вы будете использовать переносной светильник для работы в темных местах автомобиля в смотровой яме, то надо выбрать низковольтную модель. Такая лампа должна быть присоединена к четырехметровому проводу. Закрепляют осветительный прибор на вкрученный в стену крючок.

Альтернативой переноски является светильник-фонарик, который крепится на голове. Он продается в туристический магазинах, но некоторые умельцы изготавливают его своими руками, используя обычный фонарик на батарейках и ремень.

Вдохновиться идеями установки ламп в гараже можно, посмотрев два видео:

Как показывает практика, устроить освещение в гараже проще, чем в квартире. если грамотно подобрать лампы и спроектировать все заранее. Большинство владельцев предпочитают провести проводку самостоятельно. Главное — помнить о безопасности!

Выбор ламп для гаража

Для гаражного освещения можно использовать лампы накаливания, галогенные, люминесцентные и светодиодные источники света. Они различаются принципом работы, потребляемой мощностью и величиной светового потока на 1 Вт энергии.

Накаливания и галогеновые

Лампы накаливания работают за счет сильного разогрева вольфрамовой нити. Этот металл обладает высоким удельным сопротивлением, поэтому при прохождении электрического тока интенсивно выделяет тепло. Раскаленная нить излучает свет.

Преимуществами ламп накаливания являются их низкая стоимость, отсутствие мигания при запуске, независимость от температуры воздуха и количества включений. К недостаткам относятся большое энергопотребление (40-100 Вт), низкий коэффициент полезного действия, короткий срок службы (до 1000 часов) и потеря яркости свечения со временем. Свет от вольфрамовой лампы имеет теплый приятный оттенок, светоотдача от 1 Вт мощности составляет 7-15 Лм.

Галогеновые (галогенные) лампы также действуют за счет разогрева металлической нити. Запаянная колба устройства заполнена газообразным йодом или бромом. Газ позволяет повысить температуру нити, увеличить светопередачу и продлить срок службы изделия. Реакция галогенов с вольфрамом препятствует интенсивному испарению металла и снижению яркости свечения из-за конденсации его паров на стенках колбы.

К минусам относятся сильный нагрев колбы и чувствительность к частому включению. Как и стандартные лампы накаливания, они могут давать теплый свет, хотя несколько уступают им в качестве цветопередачи. Светоотдача составляет 15-22 Лм/Вт.

Люминесцентные

Принцип работы люминесцентных (газоразрядных) приборов основан на прохождении дугового разряда и свечении люминофора под действием УФ-излучения. Разница потенциалов на внутренних контактах колбы приводит к образованию дуги. Слой люминофора преобразует ультрафиолетовое излучение разряда в видимый свет.

Газоразрядные приборы потребляют в 4-5 раз меньше, чем лампы накаливания. Каждый ватт мощности отдает 40-60 Лм. Средняя длительность службы прибора — 6000-8000 часов. Из-за низкого индекса цветопередачи (60-80%) люминесцентные источники излучают преимущественно холодный цвет. Частое включение-выключение приводит к поломке встроенного пускоразрядного оборудования.

Помимо инертного газа, в герметичной колбе содержатся пары ртути, поэтому такие приборы нельзя утилизировать вместе с другим мусором.

Светодиодные

Яркое освещение плюс экономность.

В лампах этого типа установлены светодиоды, преобразователь (драйвер), радиаторы охлаждения платы и рассеиватель. При подаче питания происходит соприкосновение двух полупроводников, при контакте которых возникает световой поток.

Светодиодные (LED) источники нечувствительны к тряске, перепадам напряжения, холоду и повышенной влажности. За счет хорошей цветопередачи (80-90%) эти лампы могут излучать как холодный, так и теплый свет. Подобрать цветовую температуру можно по маркировке изделия:

• warm white (WW) — это теплый белый свет, его спектр цветности — от 1800 до 3300 Кельвинов (К);
• neutral white (NW) — естественный белый, его цветовая температура — от 3300 до 5000 К;
• cool white (CW) — холодный белый, излучается лампами со спектром от 5000 К.

Для нежилых помещений подходят светодиоды с цветностью от 3300 К. Холодный свет бодрит и настраивает на работу, но часто вызывает дискомфорт. Для длительной работы в гараже рекомендуется выбрать нейтральные источники.

Светодиодные источники являются самыми дорогими из перечисленных. Цена компенсируется низким энергопотреблением (4-14 Вт) и длительным сроком службы (15000-25000 часов). Светоотдача диодов достигает 100 Лм/Вт. Этот показатель определяется качеством лампы и величиной напряжения на источнике питания.

Сравнительная таблица потребляемой мощности для ламп различного типа.

Световой поток, Лм	Накаливания, Вт	Люминесцентные, Вт	LED, Вт
250	20	5	3
400	40	8	4
700	60	15	10
950	75	19	11
1300	100	26	14
1800	150	36	20

Как правильно сделать освещение в гараже: примеры схем подключения

Монтирование проводки осуществляется после определения рабочих зон, закупки ламп, светильников. Для сведения разрозненных предметов в единую электрическую цепь (или несколько) разработайте схему подключения. Желательно иметь знания в электрике или помнить основной школьный курс физики.

Распространённый вариант как сделать свет в гараже:

1. Устанавливается автомат и устройство защитного отключения (УЗО).
2. Подключается трансформатор для преобразования переменного тока 220 вольт в 12 (при использовании 12-вольтовых ламп в смотровой яме).
3. Устанавливается автомат для розеток, автомат для лампочек.
4. Обязательно устанавливается счетчик, если гараж подключен по отдельной ветке.
5. Соедините вышеуказанные элементы, лампочки, розетки, выключатели проводами.

Как правильно выбрать светильники для гаража

Стоит отметить, что светильники в гаражах устанавливают как потолочные, так и настенные, для того чтобы решить вышеуказанную проблему распространения света во всех направлениях. Это приводит к тому, что в одном помещении могут использоваться лампы различных типов. Хотя применять традиционные лампы накаливания в гаражах не рекомендуют. Это связано с тем, что их световой спектр отвлекает от работы, и они выделяют много тепла.

Если исключить лампы накаливания, то для владельца такого хозяйственного помещения остается выбор из:

• галогеновых ламп;
• люминесцентных ламп — компактных или обычных;
• светодиодов.

Галогеновые лампы

В некоторых аспектах своей конструкции галогеновые лампы напоминают стандартные лампочки Ильича. И там, и там — вольфрамовая нить. И там, и там — стеклянная кола. Хотя в случае с «галогенками» последняя чаще имеет форму трубы, чем луковицы. Основная разница между ними в том, что последние дополнительно заполнены инертными газами. А точнее — бором. В результате электрод быстрее разогревается и выделяет большой световой поток.

Для гаражей выбирают «галогенки», соответствующие классу IP-65, поскольку они больше защищены от пыли или грязи, присутствующих в таком помещении повсеместно. Также не рекомендуют к ним прикасаться во время работы, поскольку это уменьшает срок их службы. Ресурс — 4 тысячи часов.

Лампы накаливания

Люминесцентные светильники в некотором роде схожи с галогеновыми — они тоже представляют собой стеклянные колбы с электродами, помещёнными в инертный газ. Но дополнительное покрытие поверхности колбы люминофорами приводит к тому, что осветительный прибор светится под влиянием ультрафиолета. Это еще больше усиливает световой поток.

Недостаток люминесцентного освещения — чувствительность к напряжению в компактном исполнении и мерцание в стандартном.

Светодиоды

Освещение светодиодного или лед типа считают настоящим прорывом в осветительной технике. Причина этого в способности подобных светильников совмещать в себе длительность службы, яркость и малое потребление энергии.

Чаще всего подобное освещение используют в качестве автономного или для подсветки ремонтных ям. Если исполнение всех работ правильное, то led-светильник легко проживет до 50 тысяч часов. Обычно создают конструкцию из помещенных в плафон диодных лент. Но для подсветки пользуются и прожекторами, которые мощнее и экономнее стандартных.

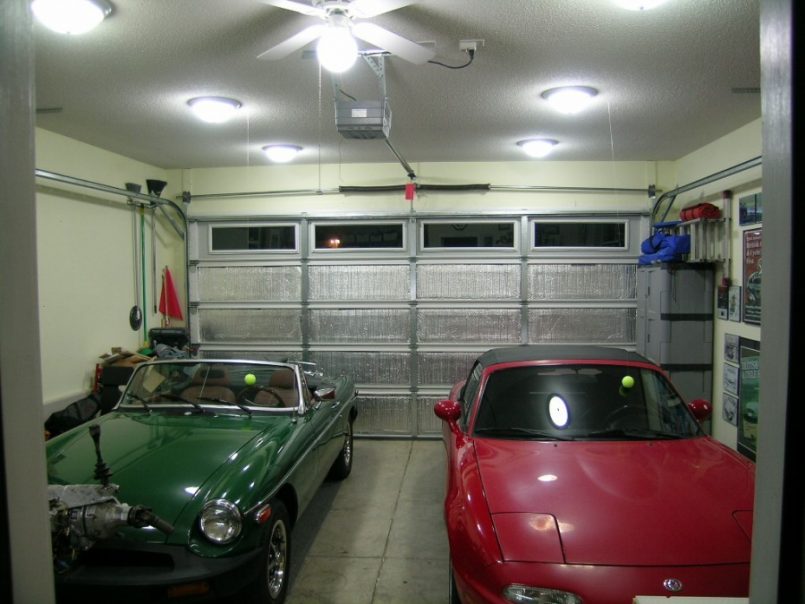

Потолочные

Потолочные светодиодные светильники обеспечивают общее освещение гараже, не акцентируя поток на каких-либо определенных участках.

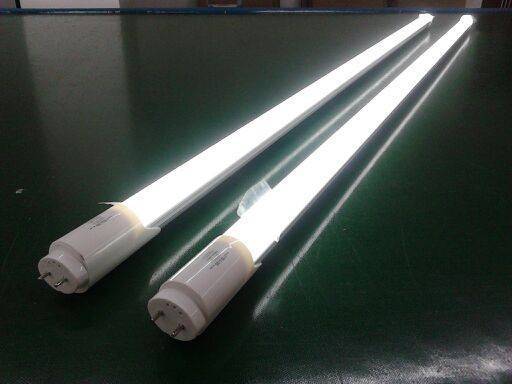

Используются преимущественно линейные конструкции, дающие широкий угол раскрытия потока и наиболее эффективные для подсветки площадей.

Подобные группы применяются для дежурной подсветки, предназначенной для обеспечения общей видимости в помещении при выполнении неответственных работ.

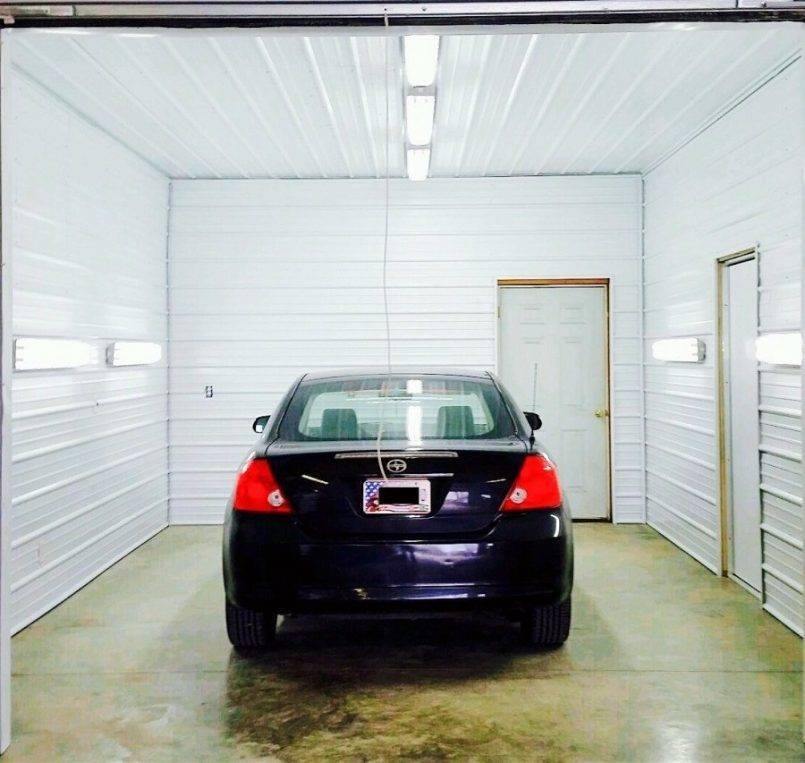

Настенные

Настенные светодиодные конструкции устанавливаются несколько выше уровня глаз.

Наиболее распространенный вариант — 1,8 м. Используются как линейные, так и точечные светильники, сосредоточенные в рабочих зонах или равномерно распределенные по периметру стен.

Другие варианты

В качестве мобильных источников света могут использоваться автономные светодиодные светильники на кронштейнах или собственных опорах. Они удобны при выполнении разовых задач, для организации качественной подсветки при ремонтных или иных работах. На верстаках могут использоваться местные приборы, настольные лампы, светодиодные ленты, установленные по краю полок или стеллажей.

Правильное освещение должно соответствовать требованиям СНИП

Обустраивая помещение гаража для хранения и обслуживания автомобиля, мы сталкиваемся с проблемой организации освещения

Если гараж будет использован исключительно для хранения авто, то особо уделять этому внимание не стоит

Но если в помещении будет проводиться регулярное техническое обслуживание и ремонт, то освещение должно быть не только грамотно расположено, но так же быть безопасным и максимально экономным. В этой статье мы определим, какой выбрать светильник в гараж и как правильно его расположить для достижения комфортного освещения.

Современный рынок предлагает большое количество различных типов светильников, среди которых порой очень трудно выбрать подходящее оборудование, особенно не подготовленному человеку. Ниже разберём, какие виды осветительных приборов можно применять в гараже и какими характеристиками они обладают.

Монтаж светодиодного освещения в гараже своими руками

Имея навыки работы с электрооборудованием и инструментами, а также соблюдая правила электробезопасности, можно смонтировать систему гаражного освещения без привлечения специалистов.

Что понадобится?

Для монтажных работ по обустройству гаражного освещения понадобится целый наборы инструментов и защитная экипировка.

Что необходимо для выполнения работ:

• перфоратор;
• дрель;
• штроборез;
• свёрла в соответствии с материалом стен;
• уровень строительный;
• шуруповёрт;
• отвёртка электроизолированная;
• мультиметр;
• плоскогубцы;
• кусачки;
• строительный нож;
• шпатель;
• вёдра для раствора;
• защитные очки;
• диэлектрические перчатки.

Необходимые материалы:

• кабель;
• гофрированная труба или короб;
• электрические автоматы;
• выключатели;
• светильники и лампы;
• провод ВВГ 1,5х3 или его аналоги, для однофазных линий — ВВГ 3х2,5, для трёхфазных — ВВГ 5х2,5.

Сечение кабелей подбирают по специальным таблицам, учитывающим мощность и номинальный ток.

Основные работы пошагово

Когда схема подключения составлена, а инструменты и материалы приготовлены, можно приступать к монтажу системы освещения.

Порядок работ:

1. Обозначьте на стенках места, где будут расположены светильники, распределительные коробки, выключатели, розетки.
2. Разметьте места прокладки проводки. Убедитесь, что все кабели пролегают по прямой, а места изгиба составляют прямой угол.
3. Выведите автомобиль из гаража. Проверьте наличие всех материалов и инструментов.
4. Проделайте специальным сверлом отверстия под все элементы схемы.
5. Проштробите стены согласно разметке. Очистите отверстия перфоратором. Если проводка будет наружной, канавки можно не делать.
6. Закрепите на стенках гофру/короб. Проденьте в него кабель (в точках расположения светильников концы проводов выводите наружу).
7. Установите вводный щиток, подключите кабели к автоматам.
8. Проверьте — правильно ли подключены автоматы ввода и УЗО. Поочерёдно включите все автоматы, подключив к соответствующим проводам светильник.
9. Поставьте на свои места розетки и осветительные устройства. Проверьте работоспособность схемы.

Монтаж освещения в яме

Монтаж электропроводки в смотровой яме мало отличается от работ в самом гараже. Главное отличие — необходимость защиты проводов от контакта с водой.

Как предотвратить намокание проводки в смотровой яме:

• уложить провода в гофрированный рукав из пластика;
• сделать скрытую проводку в стене;
• уплотнить и герметизировать электрические контакты.

Порядок работы:

1. Определитесь — будет провод идти к щитку по готовому кабель-каналу, или для него будет сооружён отдельный выход.
2. Сделайте разметку под светильники в яме.
3. Вырежьте ниши под светильники.
4. Осветительные устройства соедините проводами, упрятанными в гофру или кабель-канал. Проложите провод до щитка.
5. Подсоедините трансформатор и выключатель. Проверьте работу системы.

Видео о монтаже освещения в смотровой яме:

Монтаж и установка электрического щитка

Электрощиток позволяет перераспределять питание по проложенным проводам и защищать систему от коротких замыканий.

Правила монтажа электрощитка:

• Устанавливают его у входа в гараж. Если в нём имеется смотровая яма, в ней можно поставить отдельный электрощит.
• Распределительные щитки — наборные. Для обычного гаража, в котором время от времени проводят сварочные и слесарные работы, хватит 3-х автоматов, а если есть смотровая яма — 4-х.
• В щиток поставьте автоматы требуемого номинала. В соответствии с расчётом нагрузок для каждой группы потребителей.

Рекомендуется ставить отдельный автомат на общее освещение, по автомату на розетки и слесарный уголок. Благодаря принципу секционирования можно будет отключать одну линию — на которой случилось повреждение. При этом всё остальное оборудование в гараже будет получать питание.

Видео о сборке и установке электрощитка:
