Правила размещения труб и розеток по отношению к газовой трубе
Часто причиной возникновения аварийных и экстренных ситуаций является нарушение простейших правил безопасности монтажа электрической проводки, одними из которых являются нормы расстояния электропроводки относительно трубопроводных магистралей.
Разработанный специалистами Министерства Энергетики свод правил устройства электроустановок (ПЭУ) позволяет в полной мере ответить на вопрос: на каком расстоянии от газовой трубы можно прокладывать кабель и устанавливать электророзетку.
Расстояние от электророзетки до газопроводной трубы – чем регламентируются нормы
Правила безопасного монтажа электропроводки регламентируются основным нормативным документом – ПУЭ-6, они распространяются на устанавливаемые и эксплуатируемые электроустановки с напряжением переменного тока до 750 кВт. Правила разработаны с учетом осуществления запланированных и профилактических испытаний, ремонта электроустановок, над которыми установлен технический надзор.
Правила размещения труб и электрического кабеля
При монтаже электрических сетей различают внутреннюю и наружную проводку, в первом варианте она размещается в структуре (штробах) или нишах строительных конструкций и отделяется от поверхности несгораемыми материалами – бетон, штукатурка, цементно-песчаный раствор, алебастр, гипсовое вяжущее. Толщина изолирующего слоя скрытой проводки из негорючих стройматериалов регламентируется ПЭУ только для случаев находящихся рядом изделий из горючих компонентов, по правилам слой изолятора не должен быть меньше 100 мм.
Подключение газовой плиты — правила самостоятельного подключения
ПЭУ более подробно регламентируют нормы расстояний открытой проводки до труб, по которым циркулируют взрывоопасные газы. По требованию нормативных документов (ПУЭ-6 пункт 2.1.56) допустимое расстояние на свету между электропроводами без защиты или в защитной изоляции и трубами с нейтральными веществами должно быть не меньше 50 мм., если по магистрали проходит взрывоопасный газ, просвет делают больше 100 мм.
Если расстояние от электрокабелей до труб меньше 250 мм, обязательна защита проводки от механических воздействий на длину не меньше 250 мм по обе стороны от газопроводной трубы.
При параллельной прокладке электрического кабеля и труб с нейтральным рабочим веществом просвет между ними делают не меньше 100 мм., если электрическая линия проходит рядом с газопроводом, расстояние между газопроводной трубой и проводом должно быть больше 400 мм.
Если в проекте помещения заложено пересечение проложенных горячих трубопроводных магистралей с электрической проводкой, последняя должна иметь подходящее термостойкое исполнение изоляции или обладать наружной защитой от большой температуры.

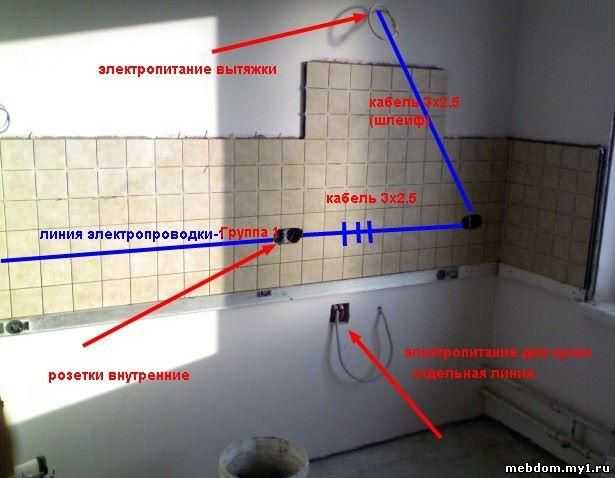

Рис. 4 Методы монтажа электропроводки в зависимости от типа помещений
При проведении ремонтных работ в квартире часто возникает ситуация, когда на кухне нужно перенести электророзетку или проложить новую проводку. Электромонтажные работы в этом случае необходимо проводить в соответствии с общепринятыми требованиями и правилами (ПЭУ), разработанными специалистами с учетом многократно проверенных норм безопасности.
Для коттеджа или частного дома установка электрического котла отопления решает проблемы обогрева помещений и обеспечения горячей водой. Европейские страны делают ставку на электрические системы обогрева. Будущее у европейцев за этой техникой. Современные потребители, просчитав «плюсы» и «минусы», оценили электрические установки. Многие пришли к выводу, что целесообразно подключение электроагрегата к отопительной системе. Чтобы эффективность котла была максимальной, требуется правильный подбор модели, верный расчет схемы компоновки с ориентацией на используемое напряжение.
Внимание! Подключение электрокотла требует правильного анализа схемы, требуемой мощности сети и четкого выполнения алгоритма работ. Если его установка самостоятельно вызывает затруднения, обращайтесь в компанию «Новое место». Специально обученный и аттестованный персонал проведет эти работы с соблюдением ПУЭ и СНиП, гарантируя безопасность пользования
Специально обученный и аттестованный персонал проведет эти работы с соблюдением ПУЭ и СНиП, гарантируя безопасность пользования.
Не отступая от требований инструкции
Чем регламентируются нормы
Расстояние от розетки до трубопровода, от электрокабелей до газовых труб регламентируется группой нормативных правовых актов Минэнерго – ПУЭ – правилами устройства электроустановок. В них четко описаны требования, предъявляемые к отопительным системам, газопроводам, их расположению по отношению к электрокоммуникациям.
Все параметры расположения электроприборов, проводов, розеток по отношению к газовым и отопительным трубам должны быть обозначены в проекте помещения. Они обязательно прописываются при составлении план-схемы кухни или другого помещения. Контроль над соблюдением возлагается на работников газовых контор. Они фиксируют нарушение и дают предписание устранить недостатки.
Но в любом случае, каждый из нас должен понимать, что от грамотного расположения всех коммуникаций в квартире зависит сохранность жилья, здоровье и жизнь его обитателей, безопасная эксплуатация оборудования на протяжении долгого времени.
Довольно часто хозяева квартир и индивидуальных домов самостоятельно проводят ремонтные работы в кухонных помещениях, устанавливают газовые котлы отопления, духовые шкафы и варочные плиты на газу. Практически во всех случаях при ремонтно-строительных работах домовладельцам приходится сталкиваться с электрическими сетями, которые проходят недалеко от газопроводов, а для правильного и безопасного монтажа им необходимо знать установленное правилами минимальное расстояние от розетки до газовой трубы.
При прокладке электрических сетей руководствуются нормами и правилами устройства электроустановок (ПУЭ), которые являются обязательными для всех государственных и частных ремонтно-строительных организаций и обеспечивают безопасность индивидуальных застройщиков и отделочников, проводящих работы по ремонту помещений. В правилах указаны безопасные расстояния размещения групповых щитков, внутренней и наружной электропроводки относительно трубопроводных магистралей с проходящими по ним жидкими или газообразными нейтральными средами, а также горючими и взрывоопасными веществами.

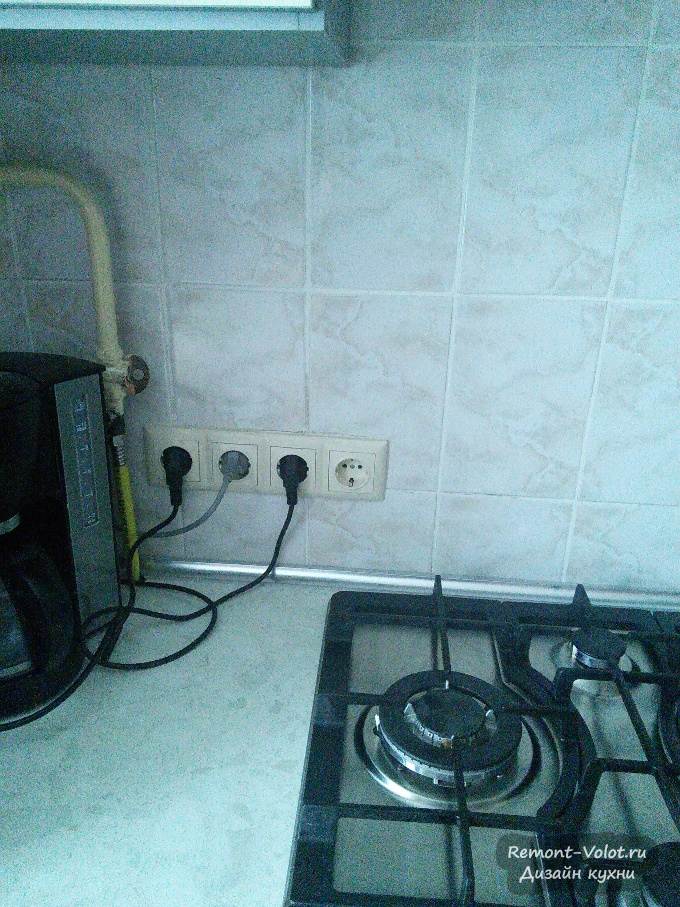

Рис.1 Пример неправильного расположения розетки с нарушением требований ПЭУ
Как избежать проблем?
В первую очередь, соблюдение правил — это ваше здоровье и безопасность для вашей жизни.
Поэтому, если вы совмещаете газ и электрику, пользуйтесь несколькими простыми рекомендациями:
- Соблюдайте правила ПУЭ и СП в точности.
- На вводе в свою квартиру смонтируйте устройство защитного отключения, гарантирующее отключение электроэнергии в случае проблем с нулевым проводом.
- Перед монтажом проводки убедитесь, что новая будет соответствовать по жильности старой схеме (если она не меняется).
- Газовую плиту нельзя заземлять через газопровод, также как и обычные бытовые предметы, работающие на электроресурсе.
А кроме того, обязательно пользуйтесь услугами опытных электриков и заключайте договора при монтаже электрики для газовых приборов.
Всегда проверяйте лицензию и документы у газовщиков, которых вы вызываете на монтаж газоиспользующего оборудования. Кроме того, обязательно заключайте двусторонний договор и проверяйте, чтобы монтаж электрики к устройствам был произведен по всем правилам
Все эти рекомендации помогут вам избежать проблем с контролирующими структурами и обеспечат безопасное энергоснабжение.
Можно ли самому подключить газовую варочную панель. Как правильно установить газовую варочную панель своими руками: пошаговое руководство
Установка газовой варочной панели включает в себя следующие этапы :
- разметку столешницы и пропил отверстия;
- герметизация пропила и крепление столешницы;
- подготовка панели к установке;
- подключение к газовой магистрали;
- установка и крепление варочной панели;
- проверка герметичности и работоспособности.
Рассмотрим подробно каждый из этих этапов.
Разметка столешницы и пропил отверстия
Перед монтажом изучают инструкцию по эксплуатации к устройству . В ней указан размер пропила и описан процесс разметки. Ее делают двумя способами. Чтобы сформировать контур, панель прикладывают к столешнице и обводят.
Либо используют более точный и надежный метод, рассчитывая и размечая место крепления :
- На столешнице размечают границы внутреннего пространства шкафа, в который планируют встроить технику.
- Затем находят центр отверстия , в которое будет установлена панель. Для этого чертят диагональные линии из углов поверхности.
- Через центр (пересечение двух диагоналей) проводят параллельную и перпендикулярную краю столешницы линии. На них размечают габариты техники.
- По меткам проводят прямые линии . Таким образом, получают прямоугольник, который равен размеру встраиваемого устройства. Его обводят маркером, лишние метки стирают.
. Для чего дрелью по углам метки высверливают отверстия, которые шире режущего полотна. В них вставляют пилку электролобзика и производят распил от угла к углу. Чтобы избежать сколов, края оклеивают малярным скотчем. А чтобы пропил не упал и не сломал столешницу, его закрепляют струбцинами.
Совет. После выпиливания проверьте, хорошо ли варочная панель входит в отверстие.
Герметизация пропила и крепление столешницы
Чтобы края столешницы не осыпались, их ошкуривают, очищают от пыли и обрабатывают клеевым составом. Для ДСП подходит санитарный силикон, который защищает края от влаги. Его наносят с помощью шпателя. Чтобы предотвратить воздействие высоких температур, используют термофольгу или отражатель из алюминиевого скотча. После чего столешницу закрепляют на тумбу.
Подготовка панели к установке
Затем варочную поверхность подготавливают к встраиванию . В технологические отверстия вставляют жиклеры. Схема их установки указана в технической документации и приклеена на дне техники. Закрепляют сантехнический уголок с герметизирующей прокладкой.
Подключение к газовой магистрали
Подключение панели к газовой магистрали выполняют в два этапа. Сначала шланг присоединяют к газовой трубе . Гибкий (сильфонный) рукав присоединяют через сантехнический сгон или штуцер. На резьбу сгона наматывают лен по часовой стрелке. Затем его промазывают пастой для газа, чтобы уплотнить соединение. В гайку шланга вставляют уплотнительное кольцо. Части соединяют сначала руками, после чего затягивают газовым ключом.
На втором этапе шланг подключают к сантехническому уголку, закрепленному на панели . Его предварительно пропускают через отверстие в столешнице. При креплении также используют льняную подмотку и пасту.
. Использование тройника в этом случае не приветствуется представителями газовых служб. Они настаивают на разводке газовой трубы. Это уменьшает количество резьбовых соединений, при этом увеличивается герметичность и безопасность. Отсекающие краны устанавливают на оба отвода, отдельно для духовки, отдельно для панели. Если используется тройник, то сохраняется один общий кран.
Справка. Все действия, связанные с газовым оборудованием, требуется согласовывать с газовыми службами. Это позволит избежать штрафов и переделок.
Установка и крепление варочной панели
К панели прикрепляют монтажные планки, идущие в комплекте, и выполняют установку :
- пропил прокладывают уплотнителем из комплекта;
- вставляют варочную поверхность и выравнивают ее;
После этого проверяют надежность фиксации и переходят к пусконаладочным работам .
Расстояние от газовой трубы до строения или дома – фото газовой трубы
Газ – самый доступный по стоимости, а поэтому и самый популярный энергетический ресурс. Используется как топливо для абсолютного большинства отопительных систем и, конечно, для кухонных печей и духовок.

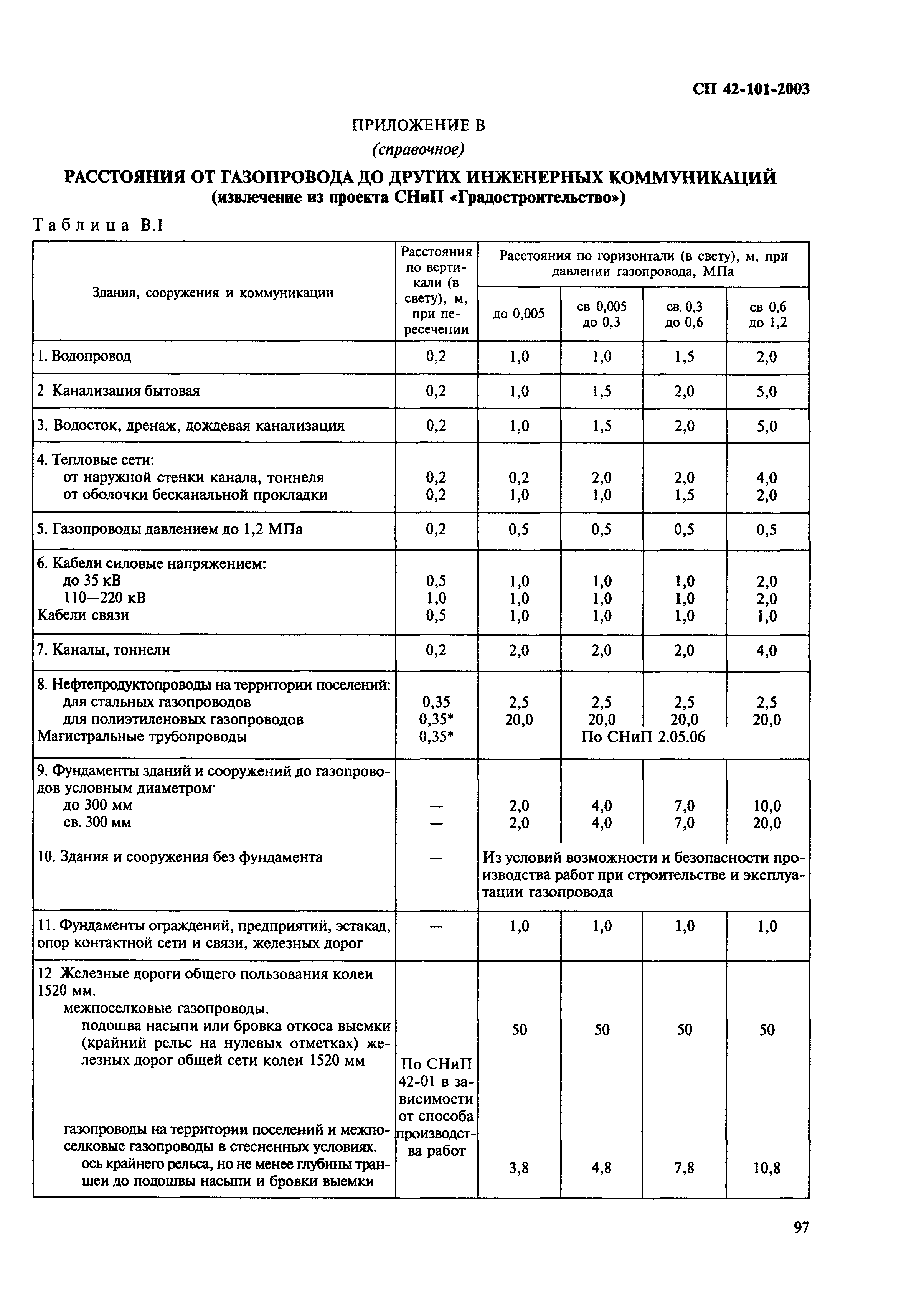

Таблица
Поставка его производятся двумя способами: по системе газоснабжения или в баллонах.
Газовые магистрали
Экономичность этого решения очевидна. Во-первых, таким образом охватывается куда большее количество объектов, во-вторых, невозможно даже сравнить объем передаваемого по трубам газа с тем, что поставляется в баллонах. В-третьих, уровень безопасности газопровода значительно выше.
Для бытовых нужд используется высококалорийный газ, с теплотворностью около 10 000 ккал/нм3.
Газ подается под различным давлением. В зависимости от его величины коммуникации разделяются на три вида.
- Газопровод с низким давлением – до 0,05 кгс/см2. Возводится для снабжения жилых и административных строений, больниц, школьных заведений, офисов и так далее. Практически все городское коммунальное хозяйство относится к этой категории.
- Коммуникации со средним давлением – от 0,05 кгс/см2 до 3,0 кгс/см2, требуется при сооружении главных городских котельных и в качестве магистралей в крупных городах.
- Сеть с высоким давлением – от 3,0 кгс/см2 до 6,0 кгс/см2. Устраивается для обеспечения промышленных объектов. Еще более высокое давление, вплоть до 12,0 кгс/см2 реализуется только как отдельный проект с соответствующими технико-экономическими показателями.
Устройство коммуникаций
Газовые трубы прокладываются разным образом. Метод зависит от задачи и особенностей эксплуатации.
Подземные коммуникации – наиболее безопасный способ укладки и самый распространенный. Глубина укладки разная: газопровод, передающий влажный газ должен размещаться ниже уровня замерзания грунта, газовые трубы, перемещающие осушенную смесь – от 0,8 м ниже уровня земли. Расстояние газопровода до жилого здания нормируется СНиП 42-01-2002. Газовая труба может быть стальной или полиэтиленовой.
- Наземные системы – разрешается в случае возникновения искусственных или естественных преград: строения, водные протоки, овраги и так далее. Наземное устройство допускается на территории промышленного или крупного коммунального строения. По СНиП для надземных коммуникаций допускается только стальные газоводы. Расстояние до жилых объектов не устанавливается. На фото – наземный газопровод.
- Внутренние сети – расположение внутри строений и расстояние между стенами и трубопроводом определяется установкой объектов потребления – котлов, кухонного оборудования и так далее. Не допускается укладка газоводов в штробы: доступ к любому участку трубы должен быть свободным. Для организации внутренних сетей применяются стальные и медные изделия.
На дачных участках сооружение наземного варианта является обычным делом. Причина – экономичность такого решения.
Допустимые расстояния
СНиП 42-01-2002 определяет дистанцию между домом и газовой трубой по величине давления газа. Чем выше этот параметр, тем большую потенциальную опасность представляет газовод..
- Между фундаментом обитаемого дома и газопроводом с низким давлением соблюдается расстояние в 2 м.
- Между газовыми трубами со средней величиной параметра и строением – 4 м.
- Для системы высокого давления установлено расстояние в 7 м.
Дистанцию между домом и надземным сооружением СНиП не регулирует. Однако устанавливает охранную зону вокруг наземного газопровода – по 2 м с каждой стороны. Зона должна быть выделена. Соответственно, при постройке дома следует учитывать соблюдение этой границы.
Строительные правила регулируют размещение газовой трубы относительно оконного и дверного проема – не менее 0,5 м, а также расстояние до кровли – не менее 0,2 м.
Рекомендации СНиП для газопроводов основаны на требованиях пожарной безопасности и санитарных нормах, поэтому выполнение их является обязательным.
Зачем соблюдать дистанцию между розеткой и газовой трубой
Обычно электрическая розетка переменного тока в 220 вольт для питания электроприборов и газовые трубы располагается в непосредственной близости на кухне или в месте подключения газового отопительного котла индивидуального дома. Типичная неисправность электрической розетки – ослабление крепежных винтов на клеммной колодке в процессе эксплуатации, в результате чего провод отходит от контактной пластины на небольшое расстояние и между ними может появиться искра.
Если в это время из газопровода по каким-либо причинам происходит длительная утечка газа, то при достижении им определенной концентрации после попадания в зону искрения может произойти взрыв. Аналогичную опасность представляет искрение не только в розетке, но и в разрыве электрических проводов, подключаемых электрических приборов, щитков, размещаемых рядом с газопроводной трубой.
Рис.2 Пример расположения кухонной розетки с учетом безопасного расстояния до газопроводных стояков
Нормы и правила
Чтобы определить необходимое расстояние от газовой трубы, после разработки проекта жилого строения граждане Российской Федерации обращаются за соответствующим разрешением (согласованием) в местную газораспределительную организацию. Для определенного ответа нужно знать вид газопровода и какое давление применяется при его подаче. Если данные по разновидности прокладки и о давлении в трубах отсутствуют, однозначный ответ дать невозможно.
СНиП 42-01-2002 – один из закономерных результатов действия Федерального Закона РФ «О техническом регулировании» № 184, принятого в декабре 2002 года. В ноябре 2008 года было принято Постановление Правительства РФ № 858, согласно которому разрабатывались и утверждались ныне действующие своды правил. Данный СП был утвержден на законодательном уровне в актуализированной редакции и получил название СП 62.13330.2011.
Самый демократичный по стоимости вид топлива получил широкое распространение и стал общедоступным энергетическим ресурсом. Его повсеместное применение и обусловило насущную необходимость разработки нормативных документов, в котором и можно найти разрешенные дистанции.
Начиная с 2010 года СНиП, зарегистрированные Росстандартом:
- являются законодательными документами, соблюдение которых носит обязательный характер;
- проверяется надзирающими организациями, призванными обеспечить безопасность подобных сооружений;
- могут быть основанием для вынесения решения по судебному иску;
- признаются весомым поводом наложения административного взыскания по факту нарушения.
СП 62.13330.2011 регламентирует дистанции, которые необходимо соблюдать в зависимости от вида прокладки магистрального газопровода или его ответвлений и давления жидкого топлива в трубах.
Если газ поставляется в баллонах, соблюдать необходимо только предписанные нормы противопожарной безопасности. Более экономичная и объемная транспортировка в трубах предусматривает дифференцированные требования к разным видам поставок и уровня давления при их осуществлении.
Как подключить газовый двухконтурный котел
Двухконтурное устройство отличается от одноконтурного тем, что в нем присутствует 2 теплообменника: один — основной, который греет воду для отопления, а другой — дополнительный, который будет нагревать воду для горячего водоснабжения. В большинстве случаев подобные котлы являются настенными и представляют собой высокотехнологичную котельную, где все автоматизировано и предусмотрено.
Подключение двухконтурного газового котла.
Следует обратить внимание на рисунок, на котором изображаются внутренности двухконтурного устройства. К нему будут подключаться 5 труб: 1 — труба с теплоносителем из отопительной системы, который уходит на донагрев; 2 — труба с холодной водой, идущей в теплообменник для того, чтобы нагревать воду для ГВС; 3 — газовая труба; 4 — труба для ГВС с горячей водой; 5 — труба с горячим теплоносителем для отопительной системы
Вся автоматика двухконтурных котлов устраивается внутри
Теплоноситель по умолчанию, который нагретый основной горелкой в котле, направляется в отопительную систему и возвращается снова в котел остывшим. Таким образом происходит циркуляция котел-отопление-котел. Однако как только кто-то откроет кран на одном из потребителей с горячей водой, в котел начнет поступать по трубе холодная вода. Трехходовой клапан сразу перенаправит теплоноситель, который не будет выходить за пределы котла, а циркулирует основной теплообменник. Теплоноситель будет греть воду для ГВС до тех пор, пока ей не перестанут пользоваться. Как только кран закроют, теплоноситель начинает циркулировать по отопительной системе
Вся автоматика двухконтурных котлов устраивается внутри. Теплоноситель по умолчанию, который нагретый основной горелкой в котле, направляется в отопительную систему и возвращается снова в котел остывшим. Таким образом происходит циркуляция котел-отопление-котел. Однако как только кто-то откроет кран на одном из потребителей с горячей водой, в котел начнет поступать по трубе холодная вода. Трехходовой клапан сразу перенаправит теплоноситель, который не будет выходить за пределы котла, а циркулирует основной теплообменник. Теплоноситель будет греть воду для ГВС до тех пор, пока ей не перестанут пользоваться. Как только кран закроют, теплоноситель начинает циркулировать по отопительной системе.
Схема подключения газового двухконтурного котла напрямую.
На практике двухконтурный газовый аппарат не способен обеспечивать для ГВС большое количество воды. Котел не успевает ее нагревать в необходимом объеме. Именно поэтому они используются исключительно в семьях небольших размеров, а для того, чтобы нагревать больший объем воды, дополнительно используется водонагреватель.
Согласно данной схеме теплоноситель только подогревает в бойлере воду, а сама система подача воды во 2 контур будет замкнутой. Это позволяет значительно увеличить долговечность двухконтурного устройства, которое сильно страдает от водопроводной жесткой воды.
Схема подключения газового двухконтурного котла с водонагревателем косвенного нагрева.
Приблизительно через год дополнительный теплообменник для ГВС засорится и выйдет из строя. В связи с этим, циркуляция чистого теплоносителя во 2 контуре является более экономичным решением. Однако нет смысла использовать двухконтурную конструкцию. Гораздо выгоднее и практичнее установить в таком случае одноконтурный котел большей мощности.
Подключение газового настенного котла в паре с обыкновенным электробойлером в качестве накопительного бачка для горячей воды тоже допустимо. В данном случае горячая вода будет поступать в бойлер из котла, а когда количество ее уменьшится до критической точки, котел снова начнет греть воду для того, чтобы заполнить бойлер. Возможен вариант, в котором бойлер заполнится горячей водой из котла, а дальнейшая ее температура будет поддерживаться при помощи ТЭНа.
Характеристики кухни для монтажа газового котла
Мощность большинства газовых котлов редко превышает 30 кВт. Это дает возможность установить их на кухне дома или квартиры. Подобное также делается по согласованию контролирующих организаций. Многие вышеописанные правила применимы для этого случая, но учитывая специфику помещения есть дополнительные.
Для установки газового котла в кухне необходимо придерживаться таких правил:
Эти правила не являются «истиной в последней инстанции». Главным документом для подготовки котельной для установки газового оборудования будут Технические Условия.
