Освещение с перекрестным выключателем в сети TN-S
Подключение перекрестного выключателя в электросети TN-S, для которой характерно разделение рабочего (N) и защитного (PE) ноля, имеет некоторые нюансы. В отличие от старой, не совсем безопасной системы TN-C, в электросети, проведенной по новым стандартам, используются 3 жилы, при подаче однофазного напряжения, и 5 при трехфазном.
Провод, который выполняет функцию ноля (N, маркируют синим цветом), выходит из электрощита, проходит через ответвительную коробку и подключается к нолю светильника. Провод заземления (PE, обозначают желто-зеленым цветом) подсоединяется к проводу заземления осветительного прибора.
Прокладка электросетей по системе TN-S значительно повышает расходы на материалы, но уменьшает риски, связанные с эксплуатацией электротехнического оборудования
Управление освещением с использованием реле времени
Реле времени широко используются в схемах автоматики, в том числе для управления освещением.
Реле времени можно разделить на две большие группы:
- Программируемые реле времени — реле замыкает и размыкает свои контакты в соответствии с заданной программой;
- Таймеры — реле времени замыкает размыкает свои контакты на заданное время после приложения управляющего сигнала.
Программируемые реле времени и таймеры могут быть электронными и электромеханическими.
Программируемые реле времени могут быть с суточным (одна и та же программа повторяется каждые сутки), недельным (одна и та же программа повторяется каждую неделю) и годовым циклом (программа задаётся на год).
Базовая схема и принцип работы
Рассмотрим работу схемы управления освещением на базе программируемого реле времени, работающего по одной суточной программе.
Управление освещением при помощи реле времени. Базовая схема
Допустим, освещение должно быть включено ежедневно с 9:00 до 18:00. В реле времени устанавливаем текущее время и задаем программу, в соответствии с которой в 9:00 реле должно замкнуть свои контакты сроком на 9 часов. Ежедневно, при наступлении 9:00 реле времени KT1 замыкает свои контакты, силовая цепь оказывается замкнутой и освещение включено. Через 9 часов работа программы заканчивается и реле размыкает свои контакты — освещение отключается.
Схемы управления освещением нескольких линий при помощи реле времени
Для управления несколькими линиями по одной программе применяют реле времени в комбинации с контакторами. Контакторы включают и отключают питание, а реле времени управляет их работой.
Управление освещением при помощи реле времени и контакторов
Питание на катушки контакторов 1KM1, 2KM1, 3KM1 подаётся через трехпозиционный переключатель SA1 с нейтральным положением:
- В положении «Ручное» питание напрямую подаётся на катушки контакторов KM и они замыкают свои пары контактов, освещение включается в соответствии с заданной программой;
- В положении «0» цепь питания катушек контакторов разорвана и освещение отключено;
- В положении «Автомат» питание на катушки контакторов подаётся через контакты реле времени KT1. Включением и отключением освещения управляет реле времени, замыкая и размыкая свои контакты в соответствии с заданной программой.
При необходимости, можно дополнить схему сигнальной лампой HL, включенной параллельно катушкам контакторов, которая будет информировать о включении освещения.
Управление освещением с использованием реле времени для лестничных клеток
Для экономии электроэнергии и управления освещением с нескольких мест используют реле времени из группы таймеров. Данный тип реле замыкают или размыкают свои контакты после подачи на их катушку управляющего сигнала, замыкание или размыкание контактов происходит с заданной временной задержкой.
Основное применение данный тип реле времени нашёл в схемах управления двигателями и схемах АВР (автоматического ввода резерва), но для управления освещением также используется. Например, для управления освещением лестничных клеток.
Рассмотрим применение и работу реле времени для решения данной задачи:
- В начальный момент времени контакты реле KT1 разомкнуты, освещение отключено. Кнопки SB1, SB2… установлены на каждом этаже лестничной клетки и подключены параллельно к управляющим контактам реле времени KT1.
- При нажатии любую из кнопок SB, на катушку реле времени KT1 поступает управляющий сигнал, оно замыкает свои контакты, освещение включается, а реле времени начинает отсчет.
- По прошествии заданного времени реле KT1 размыкает свои контакты и освещение отключается.
- Если при замкнутых контактах реле (т.е. до истечения заданного времени) поступает новый управляющий сигнал, то отсчет времени начинается заново.
Управление освещением лестничных клеток с использованием реле времени
Таким образом, человек, заходя на лестничную клетку, нажимает кнопочный выключатель SB и включает освещение. На следующем этаже опять нажимает кнопку и т.д. Через заданное время освещение на лестничной клетке отключается. Настройка задержки отключения выбирается таким образом, чтобы человек достаточно времени, чтобы дойти от одного кнопочного выключателя до другого.
Данную схему можно также использовать для управления освещением в коридорах. Она позволяет организовать включение освещения с нескольких мест (как при использовании импульсного реле) и при этом ещё сэкономить электроэнергию.
Выбор инструмента: переключатели vs переключатели
Прежде чем отправиться в магазин осветительных приборов за необходимыми материалами, необходимо сначала разобраться в терминологии и различных устройствах для переключения электричества.
Для большинства начинающих электриков выключатель приравнивается к выключателю. Однако они похожи друг на друга только внешне. По принципу действия эти устройства различаются кардинально.
И домашние выключатели, и выключатели света выглядят одинаково и имеют одинаковые корпуса, но предназначены для принципиально разных схем подключения
Обычный «ПЕРЕКЛЮЧАТЕЛЬ» – это простейший переключатель «открыто / закрыто». У него есть один кабель на входе и один на выходе. Также есть двух- и трехкнопочные устройства с множеством контактов. Однако их всего два или три, собранные вместе в одном корпусе переключателя.
«ВЫКЛЮЧАТЕЛЬ» – это коммутационное устройство, в котором входная электрическая цепь переключается на одну из нескольких выходных цепей. Часто такое устройство еще называют «кулисным переключателем», поскольку в нем есть клавиша для переключения контактов из одного положения в другое.
Как минимум, такое одноклавишное устройство имеет три контакта (один входной и пару выходных). Если ключей два, то терминалов уже шесть (одна пара на входе и четыре на выходе).
Термин «ПРОХОДНОЙ ПЕРЕКЛЮЧАТЕЛЬ» относится к нескольким переключателям, соединенным между собой по определенной схеме. Такой выключатель предназначен для включения / выключения одного источника света из нескольких точек одновременно в комнате или на огороженной территории с освещением.
сделать «сквозное» устройство с классическими переключателями невозможно, чтобы сэкономить на покупке, для этого необходимо использовать только переключатели
В результате двухконтактный переключатель предназначен для разрыва электрической цепи с фазой, через которую запитывается осветительная лампа. А трехполюсный переключатель используется для создания новых отдельных цепей питания.
Первый вариант нужен для прерывания подачи питания по какой-либо цепи, а второй – для переключения с одной цепи на другую. Внешне оба устройства выглядят абсолютно одинаково. Это корпус с одним или несколькими ключами. В этом случае переключатель можно использовать в режиме переключения, но, наоборот, это не так.
сделать трехконтактный прибор из двухконтактного невозможно. Но вполне допустимо исключить использование одной из цепей. Но чтобы организовать управление светом из нескольких мест, достаточно приобрести коммутационные аппараты с тремя и более контактами.
Схема подключение проводов проходного выключателя в распредкоробке
Схема без заземляющего проводника.
Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:
кабель питания с автомата освещения распредщитка
кабель на переключатель №1
кабель на переключатель №2
кабель на светильник или люстру
При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:
белый(серый) – фаза
синий – ноль
желто зеленый – земля
или второй вариант:
белый (серый)
коричневый
черный
Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”
- Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
- Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
- Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.
А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.
Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой
Причем абсолютно не важно как вы их соедините
Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.
Основные правила подключения в этой схеме которые вам нужно запомнить:
фаза с автомата должна приходить на общий проводник первого выключателя
и эта же фаза должна выйти с общего проводника второго выключателя на лампочку
два остальных вспомогательных проводника, соединяются между собой в распредкоробке
ноль и земля подаются напрямую без выключателей сразу на лампочки
Разновидности перекидных выключателей и их маркировка
Выбор перекидных выключателей приходится делать, основываясь на скромном перечне отличительных характеристик. Выпускаются они многими известными фирмами, в том числе такими, как Legrand, ABB, Schneider.
Рычажное электрооборудование считается более надежными и поэтому его часто используют на производствах, в местах общественного пользования
Перекидные выключатели классифицируют:
- По способу включения их делят на поворотные, клавишные и рычажные типы;
- По способу установки – на устройства для внутреннего и внешнего монтажа.
Двухклавишных перекидных выключателей перекрестного типа как таковых в продаже не найдешь. Но можно воспользоваться устройством серии Ultra от известного поставщика электрооборудования Schneider Electric, взяв два одноклавишных перекрестных блока модульного типа и установив их в один корпус. Если и этих моделей нет в наличии, монтируют рядом два одноклавишных переключателя.
Для управления двумя или тремя группами осветительных приборов используют двух или трехклавишные проходные переключатели, а перекрестные, в большинстве случаев, для каждой из групп светильников устанавливают отдельно
При выборе любого электротехнического устройства необходимо ориентироваться на его класс защищенности от внешних факторов — IP.
В большинстве случаев, в устройствах этого типа, IP довольно высокий и превышает значение 40, что допускает возможность использования во помещениях с традиционной повышенной влажностью, а также расположение на улице под козырьком.
В поворотных перекидных выключателях контакты замыкаются с помощью специального поворотного механизма. Стоят они немного дороже клавишных, но считаются более надежными
Чтобы правильно провести подключение электрооборудования, важно разобраться в обозначениях и схемах, нанесенных производителем на тыльной стороне. Так на схеме обозначается переключатель перекрестного типа. Такая же схема наносится на устройство, стрелки показывают расположение входных и выходных контактов
Такая же схема наносится на устройство, стрелки показывают расположение входных и выходных контактов
Так на схеме обозначается переключатель перекрестного типа. Такая же схема наносится на устройство, стрелки показывают расположение входных и выходных контактов
Если в обычном выключателе маркировку буквой L применяют для обозначения входящей фазной клеммы, а L1, L2, L3 для выходящих, то в случае со спаренным переключателем могут использовать цифры 1, 2, 3, 4, а входящие и выходящие клеммы обозначают стрелками.
На лицевой стороне выключателя производители также иногда ставят маркировку — для проходного это две стрелки в виде треугольника, для перекидного — решетка
Далее мы рассмотрим особенности установки и варианты возможных схем подключения на примере бытового перекидного выключателя перекрестного типа в комплекте с переходными включателями.
Варианты способов подключения
Так же как проходные выключатели не могут использоваться по отдельности, а подключаются только в паре, так перекидные выключатели используются только с двумя проходными. При этом перекрестных переключателей может быть использовано и до 10 штук, и они всегда будут находиться между проходными.
Вариантов схем, используемых для подключения, может быть много: монтаж осуществляют через распределительную коробку или мимо нее, подключают несколько групп освещения.
Усовершенствуют систему путем установки централизованного управления.
Монтаж через распределительную коробку
Это традиционный способ подключения, который имеет как недостатки, так и достоинства. К плюсам можно отнести возможность быстрого обнаружения поврежденных участков проводов в случае проблем в цепи.
Кроме того, этот способ предполагает традиционную прокладку проводов, что помогает при последующих ремонтных или монтажных работах определить, где проложены провода, и сохранить в целостности электросеть.
При монтаже электропроводки от распределительной коробки к проходным переключателям прокладываются трехжильные провода. От перекрестного переключателя к проходным ведут двухжильный провод.
Последовательность действий при подключении схемы, в которой провода проходят через разветвительную коробку, следующая:
- Двухжильный фазный провод от электрощита заводят в коробку. Нулевой проводник питающего кабеля сразу подсоединяют к нулевому проводнику светильника, а фазный подключают к общему проводнику первого проходного выключателя №1, к входной клемме 1 (см. рисунок выше).
- К выходным клеммам 3 и 4 подключают два остальных проводника трехжильного провода, которые в распаячной коробке будут подключены к двум проводникам перекидного выключателя №2.
- Устанавливают средний перекидной выключатель. Правильное подключение проводников перекрестного выключателя указано на схеме, нарисованной на самом устройстве.
Подсоединение второго проходного выключателя проводят тем же образом, что и первого, но общий проводник выводят через распределительную коробку на светильник.
Если соединение в распаечной коробке осуществлялось методом скрутки, все оголенные участки тщательно изолируют, чтобы не допустить короткого замыкания.
Делают это с применением изоленты или термоусадочной трубки, которая может служить маркировкой для проводников.
Рекомендуем также прочесть другой наш материал, где мы подробно рассказали о монтаже распаячной коробки. Подробнее – читайте далее.
Прямой способ подключения
Соединения являются слабым звеном любой электрической сети — именно здесь происходит окисление. Независимо от того, будут это боковые зажимы или пружинные быстрозажимные клеммники, они перегорают первыми, сам провод остается целым, так как его защищает от перегорания автомат.
Чтобы минимизировать количество соединений, осуществляют подключение без распределительной коробки.
Как происходит монтаж электрической системы без распаячной коробки:
- От электрощита протягивают кабель с двумя проводниками — фазным, нолем. Последний ведут напрямую к светильнику.
- Фазу подключают к входной клемме проходного переключателя. От двух выходных клемм ведут два фазных провода к перекрестному.
- От выходных контактов реверсивного переключателя прокладывают два фазных проводника и соединяют со вторым проходным.
- Общий проводник от второго проходного переключающего устройства ведут на лампу и замыкают электросеть.
Все провода во время электромонтажных работ необходимо обязательно промаркировать. Иначе в следующий раз, при проведении электроустановочных работ трудно будет идентифицировать их характер.
Скрыть распределительные коробки можно и другими способами. Например, с помощью монтажа коробки за натяжным потолком.
Такой вариант не назовешь беспроигрышным, так как в сложных случаях поломок обнаружение неисправности может не ограничиться одной коробкой, и тогда придется снимать потолки не в одном помещении.
Проверяют правильность подключения так: при каждом нажатии на клавишу любого выключателя, в том числе перекрестного, состояние освещение должно изменяться — свет выключаться и включаться. Проблемы могут возникнуть, если допущены ошибки при подключении — неправильно собрана схема, перепутаны контакты.
Устранить причину неправильной работы перекидного выключателя можно только тщательной проверкой подключения непосредственно на месте монтажа.

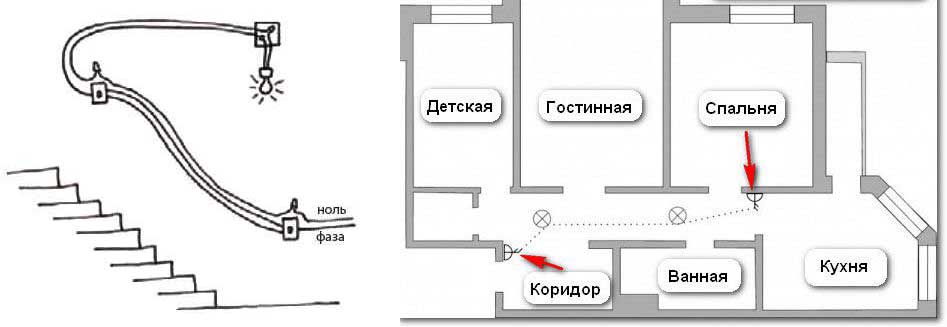

Где можно устанавливать
Кулисный выключатель можно установить в любой комнате. Чаще всего его монтируют в следующих местах:
Лестница. На нескольких этажах установлены маршевые выключатели для управления общим освещением. Например, житель дома может включить проходной выключатель при входе в подъезд, а поднявшись на третий этаж своей квартиры, выключить свет. Таким же образом можно действовать и при спуске сверху вниз: сначала включить свет запасным выключателем, затем внизу его выключить.
Коридор. При наличии в квартире или доме длинного коридора проходной выключатель устанавливается в конце и в начале помещения. Так что когда вы начинаете движение по коридору, вы можете включить свет и выключить его при выходе из него.
Спальня. Практичная альтернатива – разместить выключатели у входа и возле кровати. В этом случае можно лечь спать и не вставать, чтобы выключить свет
Это особенно важно в детской комнате, чтобы ребенку не приходилось проходить через всю комнату, чтобы включить или выключить свет.
На практике можно использовать и другие способы подключения таких выключателей к лампочке. Главное понять принцип работы и определиться с необходимостью установки устройства. Чаще всего это делается ради удобства и/или энергосбережения.
Схема подключения проходного выключателя с 2х мест
Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.
Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.
Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.
В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий
Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.
Порядок установки проходных выключателей на 2 точки: схема подключения
Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.
В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных
К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.
Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.
Установка проходного выключателя состоит из такой последовательности действий:
- выполняется зачистка концов проводов от изоляции;
- при помощи индикатора необходимо определить фазовый провод;
- при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
- выполняется соединение проводами между собой нулевых клемм переключателей;
- подключение отдельного провода второго выключателя к светильнику;
- в распределительной коробке провод от светильника соединяется с нулевым проводом;
При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности
Графические символы электроаппаратуры
Для обозначения образцов аппаратуры электрических цепей используются следующие типовые символы (таблица 1).
К перечню изделий, представленных в этой таблице в виде символов, можно отнести:
- коробки распределительные (ответвительные), устанавливаемые в помещениях для оформления отводов к розеткам и осветительным приборам;
- коробки вводные и проходные;
- щитки освещения (групповые и магистральные);
- шкафы и щиты самого различного функционального назначения.
Для обозначения вводных и линейных или распределительных автоматов, а также стандартных приборов учета расхода энергии (электросчетчиков) используются следующие символы:
В заключительной части обзора отметим, что после ознакомления со всеми рассмотренными выше обозначениями каждый пользователь без труда сможет разобраться с имеющейся в его квартире электропроводкой.
Генераторные рубильники
Перекидные рубильники для генераторов являются одномодульными. Блок-блокиратор содержит классический вариант контактной группы. Реверсивные блоки производятся вместе с контролером.
Что такое импульсное реле: принцип работы, виды, описание устройств и схемы подключения. 155 фото реле импульсного типа и видео инструкция по монтажу
Фотореле для уличного освещения — критерии выбора, советы по подключению и размещению устройства (135 фото)
Устройство импульсной защиты: классификация, схема подключения ограничителя и советы по выбору устройства (155 фото)
Перед монтажом надо оценить качество заземляющей схемы. Для результативной эксплуатации необходимо присутствие электрода заземляющего действия. Изучите маркировку, которая обычно имеет вид ИП30, что указывает на наличие качественной изоляции материала. Это будет гарантией большого ресурса.
Реверсивные рубильники ABB — это особые выключатели нагрузки, которые обеспечивают бесперебойный характер подачи питания. Существует множество видов устройств, которые можно использовать под разные типы сети
При покупке следует обращать внимание на маркировку и соответствие стандартам безопасности
Выводы и полезное видео по теме
Принцип действия перекидного выключателя:
Как работает перекидной выключатель:
Подключение в электросети TN-S (с заземлением, PE):
Монтаж перекидного выключателя — задача не такая сложная, как кажется на первый взгляд. Для упрощения понимания принципа и закономерностей подключения можно разобраться в действии обычного одноклавишного устройства, перейти к изучению работы переходного выключателя, и тогда принципиальная схема управления с помощью перекрестного переключателя покажется довольно простым делом. Главное, при самостоятельном монтаже, выполнять требования по технике безопасности.
