Самостоятельное изготовление проходного выключения из обычного

Особенности подключения сенсорных проходных выключателей

Кроме кнопочных, на рынке также встречаются сенсорные модели. По принципу действия эти устройства полностью идентичны, но конструктивно они имеют ряд особенностей.

Так, на рынке представлено два типа таких девайсов:

  1. Прямого действия. Срабатывают после прикосновения к поверхности подушечками пальцев.
  2. С диммерами. В отличие от прошлого типа здесь предусмотрена плавная регулировка яркости. Для использования таких устройств также необходимо нажатие. Разница в том, что уровень яркости напрямую зависит от продолжительности удерживания пальца на поверхности.

Главное отличие схемы сенсорных устройств в том, что здесь содержатся следующие контакты:

  • Фаза.
  • Перекидные контакты.
  • Общая СОМ-клемма.

Назначение последней в том, чтобы связать выключатели при необходимости использования нескольких источников освещения и зон. При этом на одну зону допускается мощность нагрузки более 1000 Вт.

Для правильного подключения необходимо учесть следующие особенности:

  1. Фаза подключается к L.
  2. L1 подходит к первой, а L2 ко второй осветительной зоне.

При использовании двух и более лампочек L-контакты необходимо объединить параллельно друг с другом, а также объединить COM-контакты. Остальное подключение проводится по стандартной схеме с учетом количества коммутируемых зон.

Подключение проходного выключателя

Так как для работы схемы с проходным переключателем используется больше проводов, то подключение в распаечной коробке будет выглядеть сложнее – в ней появятся дополнительные элементы. Изначально в коробку приходят фаза и ноль от источника питания. Нулевой провод через соединение дальше напрямую идет к лампе, а фазный уходит на первый выключатель. Дальше в переключателе он разделяется на две линии и обе они возвращаются в коробку, где через соединение идут ко второму выключателю, после которого опять один провод попадает в распаечную коробку и через последнее соединение уходит на лампу.

Можно было бы и сэкономить на проводе, пустив «управляющие» ветви напрямую от одного выключателя к другому, но грамотный электрик так делать никогда не будет по ряду причин:

Подключение через коробку является наиболее правильным с точки зрения составления электрических цепей.

В случае поломки другой электрик сможет без дополнительных поисков прозвонить, определить неисправность и отремонтировать проводку.

Такая схема упрощает установку третьего, четвертого и т.д. переключателя, в случае такой необходимости.

Как итог – качественно сделанное соединение будет выполнено только через распаечную коробку.

Отличие маршевого включателя от обычного

Проходной аппарат состоит из тех же узлов, что и обычный:

  • основания;
  • присоединительных терминалов (клемм);
  • подвижной системы;
  • контактной группы;
  • декоративных деталей: клавиши (может быть несколько) и рамки.

Различие состоит в конструкции контактной группы. Обычный ключевой включатель содержит один подвижный контакт и один неподвижный. В одном положении цепь замкнута, в другом разомкнута. У проходного аппарата контактная группа перекидная и состоит из двух неподвижных и одного подвижного (перекидного) контактов. В одном положении замкнута одна цепь (другая разорвана), в другом наоборот. Вторая цепь собрана, вторая разомкнута. Поэтому такие приборы по праву называют переключателями.

Отличие маршевого переключателя от ключевого выключателя.

На вид отличить проходной включатель от ключевого аппарата получится не всегда – не все производители утруждают себя нанесением маркировки в виде двойной стрелки или лестничного марша на переднюю панель. Поэтому определить тип выключателя можно с тыльной стороны. У проходного переключателя минимум три клеммы, и сзади нанесена схема контактной группы.

Тыльная часть маршевого прибора.

Тип включателяКоличество клавишМаркировка клемм
Legrand Valena1Схема
Lezard2Схема
Makel Mimoza2Схема
Шампань Simon2Литеры

Подобно обычным ключевым аппаратам, маревые переключатели бывают одноклавишными и двухклавишными (реже трехклавишными). В каждом случае они управляют соответствующим количеством контактных групп.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

  1. Клавишные.
  2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

  1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
  2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

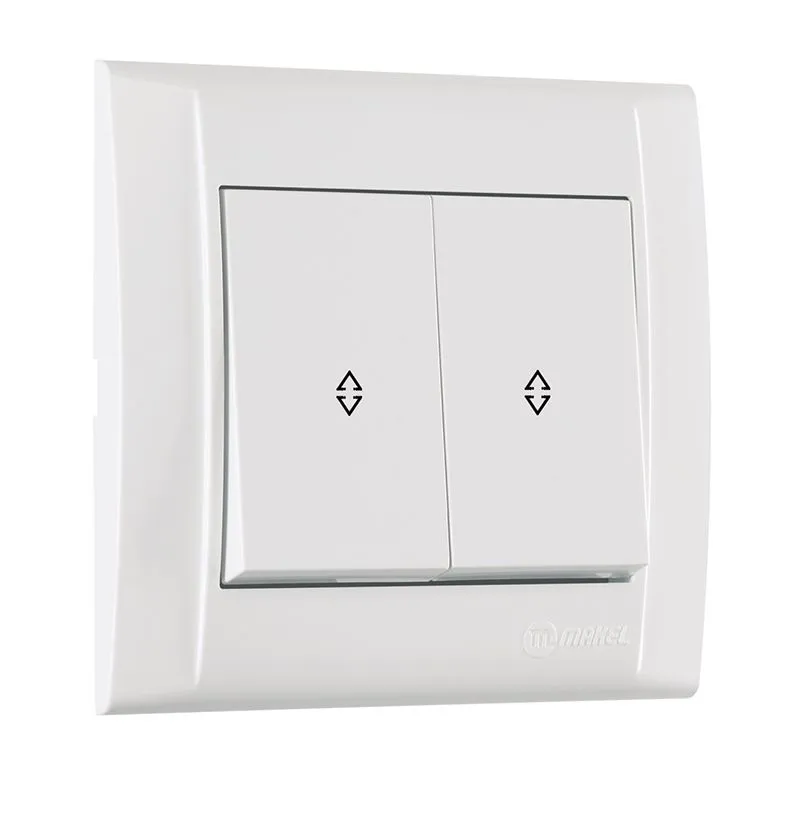

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.

Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

  • Фаза с автомата должна приходить на общий проводник первого выключателя
  • Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
  • Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
  • Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Недостатки проходных устройств

Положение клавиш не позволяет определить, выключена или включена система. Например, сразу не удастся понять, отключен свет или перегорела лампочка. Невозможно одновременно из разных мест управлять световым прибором. Большое количество подключенных приборов подразумевает массу скруток в распределительной коробке. Ошибки в подключении вынуждают собирать всю схему заново.

Проходной выключатель обладает многими функциональными возможностями. Но чтобы его подсоединить, нужно приобрести еще один прибор. Также возрастает количество соединительных проводов, что увеличивает общую стоимость системы. Обыкновенный выключатель имеет сравнительно низкий ценовой показатель, но проигрывает в функциональности.

://

Осветительный прибор, который находится, допустим, в спальне, можно включить обычным выключателем, расположенным в этом же помещении. Но возникают ситуации, когда одним светильником требуется одновременно управлять из разных комнат. В такой схеме обычный выключатель без модификации вряд ли поможет, поэтому используют другой вид — проходной, который по функциональному признаку ещё называют переключателем.

При этом не совсем обязательно идти покупать такой прибор. Тут нам и пригодится обычный выключатель, который переделать на проходной по силам каждому домашнему мастеру.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

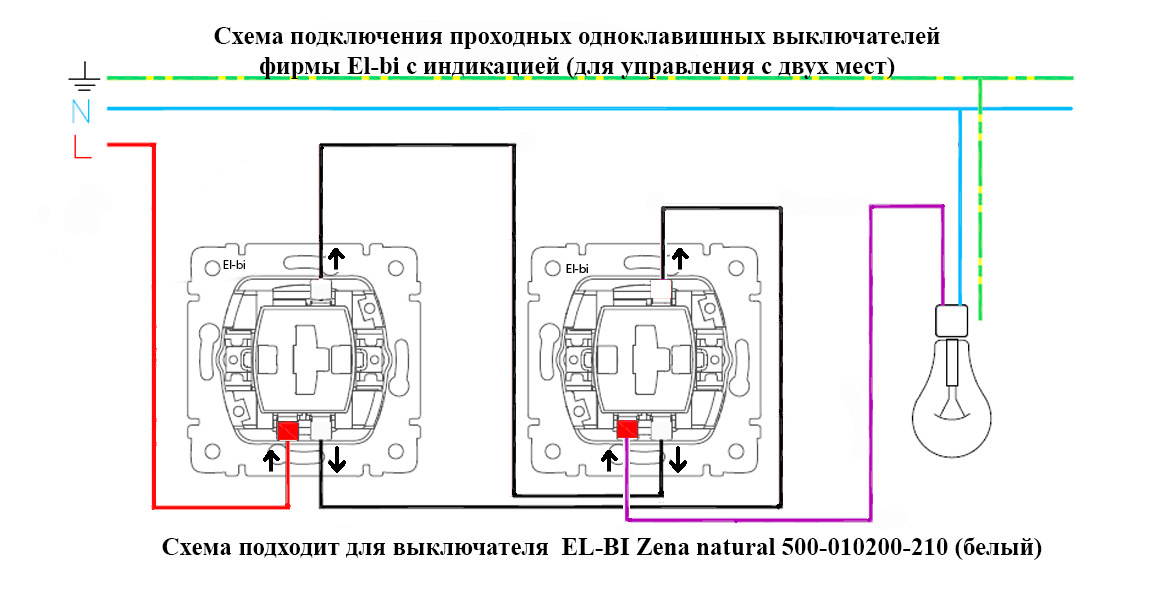

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

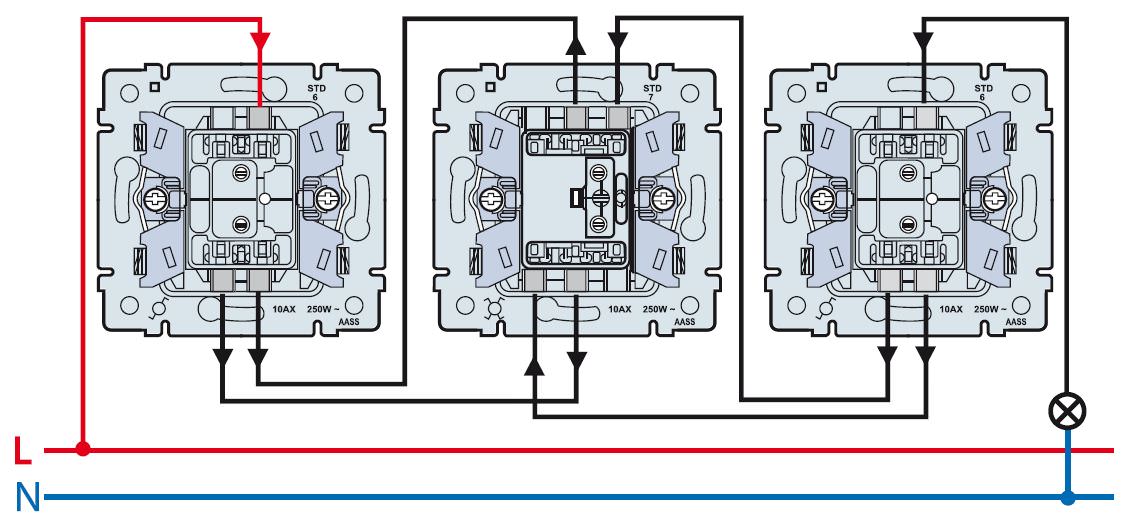

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

  1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
  2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Конструкция и принцип работы

Внешне проходной выключатель ничем не отличается обычного.

Но все-таки у него есть отличительные черты:

  • на кнопке изображено две стрелки (вверх и вниз), которые находятся друг над дружкой;
  • три контактные группы — один ввод и два вывода;
  • трехжильная коммутация, обеспечивающая перенаправление напряжения между контактными группами.

Для управления одним источником освещения необходимо два проходных выключателя.

Принцип действия, следующий:

  • к каждому переключающему устройство подводится нулевой и фазный провод;
  • перевод клавиши в другое положение приводит к подаче напряжения на лампочку;
  • при отключении любого из двух переключателей цепь питания нарушается, и источник освещения гаснет.

Включение и отключение возможно не только из двух, но и большего числа точек. Для этого необходимо добавить один или более дублирующих переключателя.

Проходной выключатель: обычный — на проходной и наоборот

Проходной выключатель – это особое устройство, которое позволяет осуществить коммутацию электрической цепи между двумя выключателями. С помощью проходного выключателя можно создать схему освещения или другую электрическую сеть, которая включает несколько источников света или приборов, и при этом использовать удобную систему управления.

Для того чтобы изменить функциональность проходного выключателя, необходимо выполнить некоторые переделки. Если у вас установлен обычный выключатель, его можно заменить на проходной выключатель при помощи следующих действий:

  1. Отключите электропитание и проверьте отсутствие напряжения с помощью тестера.
  2. Снимите обычный выключатель, открутив крепежные винты и аккуратно отсоединив провода.
  3. Подсоедините провода к проходному выключателю, соблюдая правильную полярность.
  4. Установите проходной выключатель на место обычного, закрепив его крепежными винтами.
  5. Включите электропитание и проверьте работу проходного выключателя.

Теперь вы можете использовать проходной выключатель для управления освещением или другими электрическими приборами. Отличительной особенностью проходного выключателя является наличие двух клавиш, позволяющих включать и выключать свет или другие устройства в обоих концах помещения.

Для того чтобы изменить функциональность проходного выключателя на обычный, достаточно выполнить обратные действия по снятию и установке. Отличия между проходным и обычным выключателем заключаются в наличии или отсутствии второй клавиши управления и способе коммутации электрической цепи.

Теперь, зная процесс изменения функциональности выключателя, каждому доступно использовать проходной выключатель как обычный и наоборот. С помощью данного устройства можно управлять освещением или другими электрическими приборами с двух концов помещения, что обеспечивает удобство и комфорт в повседневной жизни.

Изменение функциональности проходного выключателя

Проходной выключатель – это способ управления освещением или другими электрическими устройствами, когда устройство может быть включено или выключено с разных конечных точек. Если вы хотите изменить функциональность проходного выключателя, есть несколько способов, как это можно сделать.

Первый способ изменения функциональности проходного выключателя заключается в использовании двухклавишного переключателя. Двухклавишный переключатель имеет два выключателя и позволяет включить или выключить устройство с двух разных мест. Для этого необходимо подсоединить каждый выключатель к устройству и установить их в разных местах.

Второй способ изменения функциональности проходного выключателя — использование переключателя № 1. Если ваш проходной выключатель имеет традиционный обычный выключатель, вы можете заменить его на переключатель № 1, который позволяет управлять освещением с двух конечных точек. Это простой и доступный способ превратить обычный выключатель в проходной.

Третий способ изменения функциональности проходного выключателя — переделки традиционного обычного выключателя в проходное устройство. Для этого необходимо подсоединить дополнительные провода и установить дополнительные выключатели в разных конечных точках. Этот способ требует различных изменений в электрической проводке и может потребовать некоторых знаний и навыков.

Вывод: изменение функциональности проходного выключателя возможно как с помощью двухклавишного переключателя, так и с помощью замены обычного выключателя на переключатель № 1. Если вы хотите создать проходной выключатель без особых трудностей, наиболее доступным вариантом будет использование двухклавишного переключателя. Однако, если вам понадобится проходное устройство в уже существующей проводке, то придется выполнить некоторые переделки и подключение дополнительных выключателей.

Подключение без использования монтажной коробки

Можно подключить переключатели и без использования соединительной коробки.

Существует два варианта:

  1. Использование импульсных реле. В случаях, если электрощит расположен в пределах квартиры, и в нем найдется место для модуля, на DIN-рейку устанавливается импульсное реле. Сами выключатели соединяются параллельно, а провода от них и от источника света заводятся в электрощит напрямую. Нагрузкой будет управлять реле, а на сам выключатель ток не поступает, так что можно подобрать провод меньшего сечения. В случае, если места в щитке нет, можно приобрести реле для подрозетника или монтажной коробки в потолке.
  2. Использование проходных выключателей. Они замыкают и размыкают провод фазы от патрона осветительного прибора, и через их контакты проходит ток, для чего нужен провод, соответствующий нагрузке. Но вместо разветвительной коробки все коммуникации (питание от щитка, провод осветительного прибора и от второго выключателя) подводятся в идущий первым подрозетник. Его следует сделать более глубоким, чем обычный. Например, вырезать дно у стандартной коробки, чтобы поместились скрутки всех проводов. Земля и ноль провода из электрощитка соединяются с нулем и заземлением лампы, изолируются и прячутся в подрозетнике. Фаза лампы соединяется с фазой второго подрозетника и тоже изолируется там же. Все прочие провода присоединяются к клеммам переключателей.

Различия между проходным и традиционным выключателями

Выключатель – это устройство, которое позволяет подсоединить или отключить электрическую сеть от прибора или устройства. Традиционный выключатель – это обычный, одноклавишный выключатель, который позволяет включать и выключать электричество в одном месте.

Проходной выключатель подходит для использования в случаях, когда необходимо управлять освещением из разных мест. Он может быть двухклавишным или многоклавишным. Проходной выключатель позволяет свести к минимуму переделки в установке электропроводки, так как его способен заменить любой традиционный выключатель.

Основное различие между проходным и традиционным выключателем заключается в функциональности. Традиционный выключатель позволяет включать и выключать свет только в одном месте, в то время как проходной выключатель дает возможность включать и выключать свет как с одного места, так и с другого.

Для того чтобы установить проходной выключатель, необходимо провести дополнительные провода, связывающие две или более точек управления. Таким образом, при помощи проходного выключателя можно создать несколько точек управления освещением в одной комнате или на одной лестнице.

Таким образом, основное различие между проходным и традиционным выключателем состоит в возможности управления освещением из разных мест. Проходной выключатель дает больше удобства в использовании и позволяет индивидуально настроить освещение в каждом помещении. Какой бы тип выключателя вы ни выбрали, оба варианта доступны на рынке и используются в процессе проведения электромонтажных работ.

Что такое выключатель и переключатель?

Выключатель и переключатель — это электрические устройства, которые используются для управления электрическими цепями.

Выключатель — это устройство, которое позволяет прервать электрическую цепь, то есть выключить свет или отключить другое электрическое устройство. Выключатели бывают разных типов, например, одноклавишные или двухклавишные, поворотные или нажимные.

Переключатель — это устройство, которое позволяет изменять направление или режим работы электрической цепи, например, переключать свет из одной лампы на другую. Переключатели могут быть одноклавишные или двухклавишные, их также могут делать поворотными или нажимными.

Оба устройства широко используются в электрических системах, как домашних, так и промышленных.

Схемы подключения

Простой и одновременно удобный принцип действия этих устройств базируется на 2 схемах:

Схема из 2 точек

Это наиболее простое и часто используемое решение при необходимости сделать удобное управление освещением в коридоре, проходной комнате или производственном помещении. Между выключателями прокладывается двухпроводная линия или четырехпроводная линия в зависимости от использования соответственно одноклавишной или двухклавишной модели.

Схема из трех и более точек

Может применяться в помещениях с большой длиной, например в гостинице или производственных коридорах.
2 точек в таких случаях бывает мало, если есть необходимость управлять освещением в середине помещения. Тогда используют перекрестные . По краям схемы устанавливаются 2 обычных проходных, а в середине перекрестные, 1 или несколько.

Недостаток такого решения – возрастающее количество проводов, в особенности, если применяются двухклавишные модели. Как правило, при количестве точек более 3, используют электронные схемы управления.

  1. Самое ответственное место в любом коммутационном аппарате — это его контакты.
    При каждом соединении или разрыве цепи под нагрузкой, на контактах возникает электрическая дуга, со временем приводящая их в негодность. Именно поэтому, на каждый выключатель производитель дает гарантию с указанием количества циклов срабатывания на включение и отключение. У производителей, имеющих хорошую репутацию, как например, Legrand и Schneider Electric это число достигает десятков тысяч раз. Для недорогих моделей, зачастую не имеющих какой-либо документации, количество циклов низкое и может составлять всего несколько тысяч раз.
  2. Основным индикатором
    при выборе, конечно же является стоимость, экономить на электротехнике не рекомендуется, особенно если выключатели внутренние. Накладные всегда легче заменяются, а при демонтаже встраиваемых моделей возможно повреждение декора.
  3. Брендовые производители
    также могут предложить большое количество цветовых вариаций корпуса, что позволит подобрать устройство наиболее подходящее к обстановке.
  4. Производить подключение достаточно просто
    , на корпусе устройства указаны входные и выходные , поэтому необходимо завести провода в соответствующие разъемы и зажать винтами.
  5. Отдельного внимания
    требуют модели, оснащенные индикатором включения. Следует помнить, что его можно использовать, только если в осветительном приборе установлены обычные лампы накаливания. Для светодиодов, газоразрядных и , он не предназначен.
  6. Рекомендуется располагать точки управления
    освещением
    на такой высоте, чтобы они были доступны членам семьи любого возраста на расстоянии вытянутой руки.
  7. Первым к фазной линии
    подключается точка, которая наиболее близко расположена к , при этом, прокладку линии следует вести таким образом, чтобы в будущем, при ремонтных работах не повредить ее инструментом. Рекомендуется отметить маршрут прохождения и расположение коробок.

Подключение проходного выключателя

Монтаж выполняется трехжильным кабелем. Для упрощения монтажных работ его жилы должны иметь заводскую цветовую маркировку. Сечение выбранного провода должно выдержать подключаемую через него нагрузку. Поскольку мощность контактов выключателя ограничена величиной 10–16 А, для монтажа чаще всего используют медный гибкий кабель с сечением проводов от 1 до 1,5 мм 2 .

  1. На проходном выключателе необходимо найти общую клему (на схеме она обозначена цифрой «1»).
  2. На первый выключатель, расположенный ближе всего к распределительной коробке, подводим «фазу» и подключаем ее на общую клему «1». Для монтажа используем самый яркий провод (обычно красный или оранжевый, на поясняющем рисунке использован белый).
  3. Высаживаем на выходные клеммы проходного переключателя (по схеме это клеммы «2» и «3») два оставшихся провода, запоминаем соответствие цвета использованной жилы и маркировки на клеммнике проходного переключателя.
  4. На втором выключателе выполняем подключение кабеля аналогично первому (строго соблюдаем цветовую маркировку проводов и соответсвующие им клеммы переключателя).
  5. В распределительной коробке соединяем самый яркий провод (на поясняющем рисунке это белый), пришедший со второго проходного выключателя с фазой светильника.
  6. Два других провода, в соответствии с цветовой маркировкой, соединяем с аналогичным по цвету проводом, пришедшим с первого выключателя (например,зеленый с зеленым, синий с синим и т. д.), на поясняющем рисунке соединены зеленые и красные провода.
  7. Нулевой и заземляющий провод в распределительной коробке сразу соединяем с аналогичным по назначению кабелем, уходящим на светильник.
  8. Подтягиваем скрутки, при необходимости лудим, качественно изолируем оголенные участки проводов.

Также можно использовать следующее соединение:

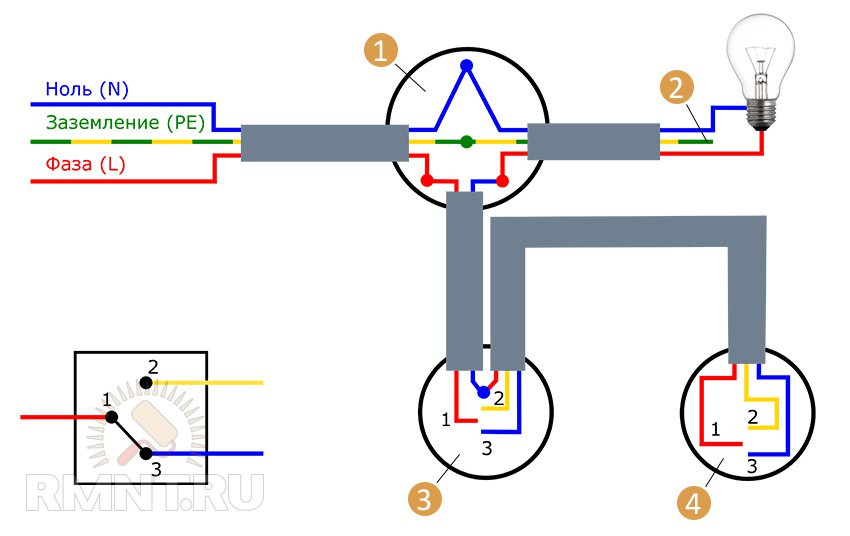

1 – ответвительная коробка; 2 – к корпусу светильника; 3, 4 – подрозетники

Сборка проходного переключателя выполняется в следующей последовательности:

1. Разбираем выключатель.

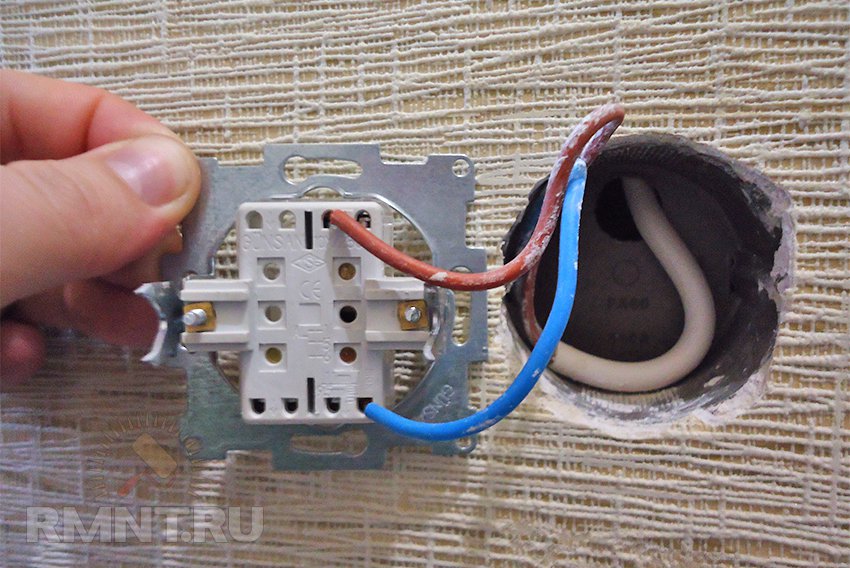

2. Подключаем к проходному выключателю провода , согласно схеме.

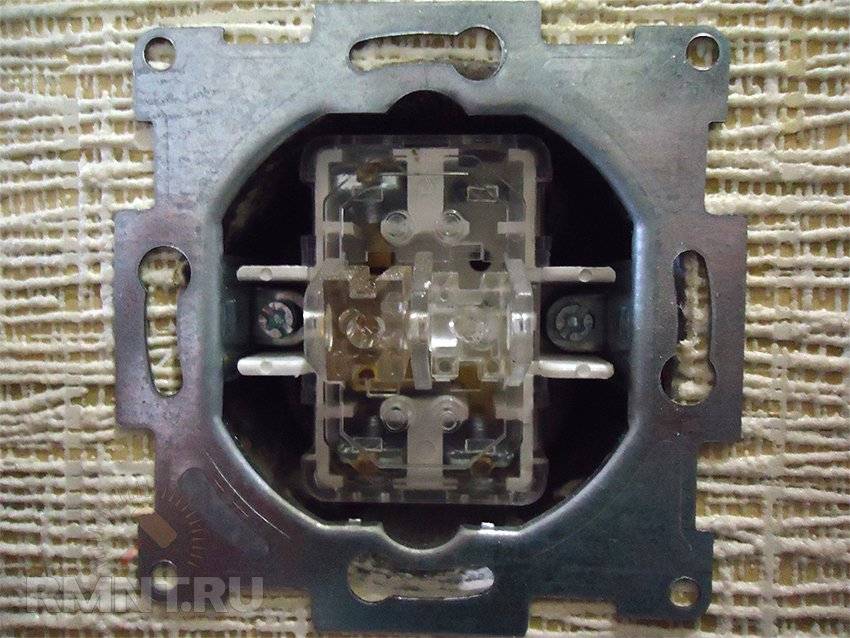

3. Вставляем выключатель в монтажную коробку и фиксируем его в ней.

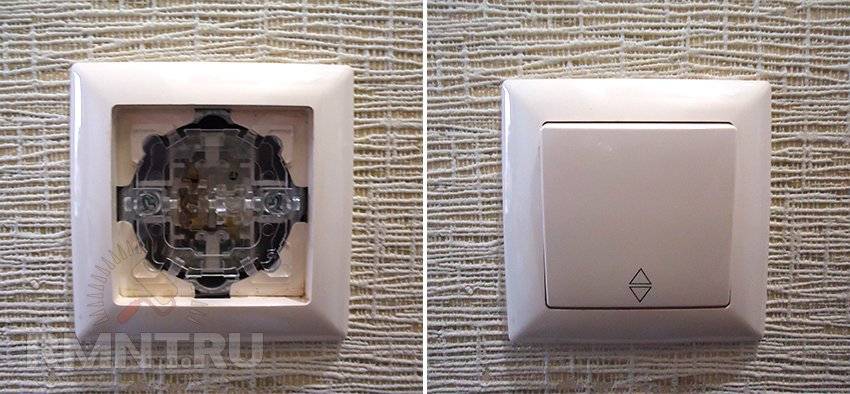

4. Закрываем выключатель защитно-декоративными накладками.

Важно! С помощью контрольки удостоверьтесь в том, какой провод в распределительной коробке «фаза». Перед выполнением монтажных работ отключите питающее напряжение

Не соединяйте в одну скрутку медные и алюминиевые провода.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) — фаза

синий — ноль

желто зеленый — земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи «Цветовая маркировка проводов. ГОСТы и правила.»

1

Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

2

Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение.

Этот провод подключается к корпусу светильника.

3

Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем.

На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

фаза с автомата должна приходить на общий проводник первого выключателя

и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

ноль и земля подаются напрямую без выключателей сразу на лампочки

Выводы сайт

  1. Выключатель имеет два контакта и служит для разъединения и соединения электрической цепи.
  2. Переключатель имеет три контакта и служит как для соединения и разъединения электрической цепи, так и для создания новой цепи.

Иногда необходимо сделать проходные выключатели. Что это такое? Это когда свет можно включить в одном месте, а выключить в другом. Или наоборот.

Вот примеры реальных ситуаций, когда требуется включать и выключать свет из разных мест. С некоторыми из них я столкнулся на практике, некоторые наблюдал в разных местах.

  1. В гостинице свет можно включить у входа в номер, а выключить выключателем в изголовье, уже лежа в кровати.
  2. На балконе, имеющим два выхода (из кухни и комнаты). При выходе в одну дверь свет на балконе включается, при выходе в другую — выключается.
  3. На даче можно разместить два выключателя: снизу лестницы на второй этаж, и сверху.

Реализовать такую схему можно двумя основными способами:

  • с помощью проходных выключателей;
  • с помощью специальных реле.

Проходной выключатель — это устройство с перекидным контактом. Внешне оно выглядит точно как обычный. Схема на таких выключателях выглядит следующим образом.

Недостаток такой схемы — не очень понятное положение выключателя, когда свет выключен. Клавиша выключателя может занимать положение как «вверх», так и «вниз». То есть положение клавиш обоих выключателя при выключенном свете — в противофазе.

Второй недостаток — нельзя сделать включение/выключение в трех точках. Например, в спальне хотелось бы сделать свет с двух сторон от кровати и около входа. Тогда надо использовать специальное реле.

В моей практике я использовал реле MR-41 производства чешкой компании Elko. Оно стоит довольно дорого, около 1400 руб. Но зато решает задачу в полной мере.

Реле устанавливается в электрощиток так же, как обычный . К нему подводится множество кнопок (вроде бы до 80) без фиксации. И на силовые контакты реле подключается лампа.

Подобные устройства есть и у Legrand, и у ABB, но гораздо дороже

При выборе таких устройств важно убедиться в наличии двух функций

  • обеспечение горения лампочки подсветки клавиши выключателя (не все это делают);
  • восстановление текущего состояния после пропадания электроэнергии.

Elko обе эти функции реализует. Еще вопрос проблемный — это поиск выключателя без фиксации. Мне удалось найти такие выключатели в популярной серии Legrand Valena. Однако попытка заказа показала, что купить сразу такие выключатели, без предзаказа, даже в Москве можно всего в нескольких местах.

Материалы по теме:

Как сделать проходные выключатели?

Комментариев: 16

серьооожа
подскажите, если кто знает)

Вопрос решается покупкой за несколько рублей клавишного переключателя типа П2К или тумблера на 2 положения в магазине радиодеталей.
П2К слаботочный низковольтный перключатель, при коммутации освещения в доме прогорает через десяток переключений.

28 дек.видел эти переключатели в магазинах OBI и Леруа Мерлен.цена от 72р? и 240руб.Это в Москве.На Алтуфьвском ш. и на Боровском.Про другие не знаю.Да,слышал что есть в Воронеже.

13mm
14-02-2012 08:22

Вот торчит из стены двужильный провод на корорый ставится обычный выключатель.Как у нему подсоединить два проходных выключателя не меняя проводку, не ковыряя стены?

Flg
14-02-2012 10:30

Ну схема, как схема, вполне себе обычная для проходных выключателей.

Безмен
14-02-2012 12:08

проходного выключателя

Прохожий
14-02-2012 12:08

Идея обычна. НО! Надо не выключатель, а переключатель использовать – в обычном выключателе нет второй клеммы, он не перекидывает соединение, а просто разрывает. А переключатель – тут да, или линия А или линия Б. Переключатель можно использовать и как выключатель, если вторую клемму не подключать ни к чему.

euh.vsq
14-02-2012 13:00

Проходной выключатель по своей сути и есть переключатель.Сема обычная для проходных выключателей.

Pavel_A
14-02-2012 13:13

Будет работать.

DrLupus
14-02-2012 13:47

Я поднимал эту тему. Пару лет назад.Не поленитесь поискать, там было очень много дельных советов, со множеством картинок.Не хочу никого обидеть, только обогатить полезной информацией!

DrLupus
14-02-2012 13:49

Поднималось в 2008-м. Была успешно реализована. Правда угробить одну из трех “ветвей” освещения особо талантливым индивидам все-таки удалось. Но, тут уж ничего не поделаешь — человеческий фактор! Расскажу, если вдруг интересно кому…

13mm
15-02-2012 14:42

Тут никакого криминала нет?

Прохожий
15-02-2012 15:04

Если выключатели проходные – то делайте…Никакого “криминала” тут нет. Только посмотрите по нагрузке ламп, чтобы контакты не подгорали (на 220 вольт можно не беспокоится – там ток небольшой будет).

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
