Организация вентиляции бассейна: лучшие методы организации воздухообмена

Работа вентиляционных установок

Для оборудования систем вентиляции бассейнов используются специальные вентиляционные установки. Обычно они имеют два основных режима функционирования: рабочий (дневной) и дежурный (ночной).

Рабочий режим используется во время работы бассейна, когда в его зале присутствуют люди. В этом режиме приточная система вентиляции должна обеспечивать поступление в помещение заданного по проекту объема свежего воздуха, который рассчитывается на основе санитарных норм. Осушение может обеспечиваться путем ассимиляции влаги наружным воздухом или совместным действием ассимиляции и конденсационного осушения. Во втором случае комбинированный способ осушения позволяет повысить эффективность удаления избыточной влаги при меньших энергозатратах на работу системы.

Дежурный режим задействуется в период, пока бассейн закрыт. Он не предусматривает постоянную подачу в помещение свежего воздуха, что позволяет не расходовать энергию на его нагрев. Система работает в режиме рециркуляции, перемещая по кругу воздушные массы внутри помещения. Уровень относительной влажности контролируется автоматикой, которая при его чрезмерном повышении включает конденсационный осушитель. Если вентсистема не оборудована конденсационным осушителем, то автоматика включает подачу уличного воздуха в необходимом объеме для обеспечения ассимиляции влаги. Также в дежурном режиме может предусматриваться автоматическое настраиваемое проветривание, которое предусматривает кратковременную подачу наружных воздушных масс. За счет этого поддерживается свежесть воздуха в помещении и не накапливаются неприятные запахи.

Помимо рабочего и дежурного, некоторые вентиляционные системы могут иметь аварийный режим. Он задействуется при выходе из строя осушителя и резком увеличении уровня влажности сверх нормативного значения. При аварийном режиме повышается приток свежего воздуха, что обеспечивает усиленную ассимиляцию влаги и позволяет снизить уровень относительной влажности в помещении.

Современные приточно-вытяжные вентиляционные установки для бассейнов оснащаются цифровой автоматической системой. В таких установках режимы работы настраиваются однократно при выполнении пусконаладочных работ. При дальнейшей эксплуатации не требуется изменение настроек, достаточно только переключать рабочий и дежурный режим. Если вентиляционная установка имеет более простую автоматику, а также при использовании неспециализированной установки во время эксплуатации системы пользователь должен задавать нужные настройки, например, изменять скорость вентилятора, устанавливать уровень влажности и т.д. в зависимости от внешних факторов. Недостаточный уровень автоматизации не позволяет добиться оптимального энергопотребления с обеспечением наиболее комфортных микроклиматических условий.

Стоимость и заказ проектирования вентиляции в бассейне

Вы можете ознакомиться со стоимостью проектных работ в нашем прайс-листе:

Тип помещенияОбще-обменная вентиляцияКондицио-нированиеКондицио-нирование канальными кондицио-нерамиКондицио-нирование канальными кондицио-нерами и вентиляцияЦентральное кондицио-нирование
Площадь от 140 м2 до 650 м2
Жилые185200260290290-350
Административные и общественные180190245275290-350
Производственные175185230260250-290
Площадь до 130 м2
Жилые, aдминистративные и общественные производственныене менее 24000не менее 28 000не менее 34 000не менее 39 200

Примечания: 1) Расценки указаны в рублях за м2 площади. 2) Стоимость проектных работ учтена с учетом наличия электронных планов в AutoCAD или ArchiCAD. 3) При отсутствии планов в электронном виде стоимость проектных работ определяется индивидуально. 4) Все расценки уточняются в зависимости от сложности работ.

Микроклимат бассейна

Устройство вентиляции бассейна – крайне важный фактор создания комфортного для человека микроклимата. Отсутствие качественной вентиляционной системы приводит к быстрому распространению грибка и плесени, а накопление в воздухе большого числа микроорганизмов приводит к возникновению различных заболеваний.

Повышенная влажность в закрытом помещении бассейна приводит к коррозии металлических и гниению деревянных конструкций, разрушению грибком отделки и стен

Влажность в помещении бассейна должна находиться на уровне 50–60%, в этом случае достигается умеренный уровень испарения влаги с поверхности воды, что влияет на условия комфорта в помещении. При данной влажности и температуре воздуха 28—30 °С (характерная для помещений бассейнов температура) роса будет образовываться при 16—21 °С. Это заметно выше чем для обычных помещений, в которых температура воздуха находится на уровне 24 °С, влажность 50%, точка образования росы на уровне 13 °C. Для помещений бассейнов превышение влагосодержания воздуха считается нормой.

Температура и влажность воздуха для бассейна

Рекомендуемые параметры воздуха в помещениях крытых бассейнов:

  • Вода в бассейне в пределах 24–28 °С.
  • Воздух в помещении бассейна должен быть на 2–3 °С выше температуры воды. При снижении температуры воздуха возникает опасность простуды. При повышении влажности возможно возникновение ощущения духоты. Также не рекомендуется снижать температуру воздуха ночью в целях экономии энергии, так как повышается расход тепла.
  • Во избежание сквозняков, рекомендуемая скорость движения воздуха должна находиться в пределах 0,15–0,3 м/с.

Все эти и многие другие условия принимаются во внимание при проектировании, и предлагаются решения для снижения конденсации влаги на потолке и стенах. Сложность ситуации состоит в том, что когда люди, к примеру, в ночное время не используют бассейн, тепло и влажность никуда не исчезают. Бассейн не получится «выключить» на ночь

Единственной возможностью снизить количество испарений, использовать покрытия поверхности воды, но данные устройства недолговечны и редко используются

Бассейн не получится «выключить» на ночь. Единственной возможностью снизить количество испарений, использовать покрытия поверхности воды, но данные устройства недолговечны и редко используются.

Скорость испарения воды с поверхности бассейна в зависимости от способа его эксплуатации

Тип бассейнаПустойС купающимися
Обычный или скиммерный бассейн10-20 грамм/м²/час130-270 грамм/м²/час

При достижении уровня 80–90% влажности при температуре 29–30 °С, возникает риск обострения хронических заболеваний, резкого ухудшения самочувствия. Поэтому, при правильно рассчитанной и спроектированной схеме вентиляции частного бассейна, из воздуха удаляется излишняя влага, он очищается за счёт интенсивного воздухообмена, но при этом не пересушивается.

Осушение воздуха до нужных параметров осуществляется осушителями, по параметрам влаговыделения. Осушители бывают моноблочными и встроенными в систему вентиляции (при рекуперации воздуха).

Как меняется воздухообмен в холодное время года

Расчет вентиляции при похолодании мало чем отличается от того, который проводится в теплое время года.

Определяем количество явного тепла:

Количество поступаемой влаги:

  • от пловцов Wпл равно, как и в теплый сезон, 1340 г/ч;
  • с поверхности водной глади узнаем

с обходных дорожек рассчитываем

Общее поступление влаги, таким образом, будет составлять:

Далее определяем энергию полного тепла:

Подсчитываем общее количество тепла:

Из полученных данных исчисляем тепловлажностые отношения:

Как меняется воздухообмен в теплый период

Чтобы определиться с этим, берем во внимание поступления тепла от:

  • освещения;
  • пловцов;
  • обходных дорожек.

Солнечная радиация нам даст теплоту:

Количество теплоты от купающихся в бассейне узнаем так:

Теперь определяем теплоту, исходящую от обходных дорожек:

Потери тепла, которыми сопровождается нагревание воды в чаше, определяем так:

Избытки явной теплоты узнаем таким образом:

Консультации и помощь в подборе оборудования

Вы можете бесплатно проконсультироваться у наших специалистов по телефону +7 (499) 755-38-99 для выбора оптимального технического решения в рамках заданного бюджета. Также возможна платная консультация на объекте (3–5 т.р.) для привязки к плану мест размещения оборудования, коммуникаций и распределителей воздуха. Перед консультацией, пожалуйста, подготовьте:

  • Поэтажный план помещения бассейна и прилегающих помещений с указанием размеров чаши бассейна, высоты потолков помещения, площади и типа остекления.
  • Тип перелива бассейна: скиммер или лоток перелива.
  • Типы водных аттракционов (если есть).
  • Режим использования бассейна и количество посетителей.
  • Располагаемая мощность и тип теплоснабжения вентустановки (электроэнергия или горячая вода). Если теплоснабжение производится горячей водой, то указать температуру «прямой» и «обратной» воды, а также наличие отдельного насоса в контуре вентиляционной установки.
Рекуператор для квартиры и загородного дома VAV-системы

Особенности воздухообмена бассейнов

Во время строительства плавательных бассейнов общественного и частного назначения иногда не уделяют должного внимания вентилированию залов, считая их нежилыми помещениями.

Однако именно там без должного обустройства зарождается вредоносные фауна и флора, несущие реальную угрозу практически незащищенным организмам купальщиков и пловцов.

Галерея изображенийФото из Организация вентиляции в бассейне — мера, необходимая для осушения и поставки свежей порции воздуха Вентиляционные установки, удаляющие из плавательного зала с ванной излишек влаги, заодно выводят неприятные запахи В зависимости от площади ванны и частоты посещений бассейна подбирают вентиляционное оборудование. Это могут компактные моноблоки или массивные установки с климатическими функциями Стационарные вентиляционные системы оснащаются устройствами для поставки свежего воздуха с улицы, который должен обогреваться системой отопления Чаще всего подготовка свежего воздуха, поставляемого на замену удаленной отработанной воздушной массе, подогревается водяным или паровым отоплением Вывод отработанного воздушного потока и осушение воздуха в бассейне невозможно без использования приточно-вытяжной механической системы. Установка может работать либо на вытяжку, либо на приток Движение воздушной массы в вентиляционных схемах побуждаются вентилятором. Его вместе с системами фильтрации и подогрева воздуха располагают в подвале либо на чердаке, либо в подсобном помещении рядом с бассейном Если вентиляционная установка оборудована лишь одним вентилятором, система работает исключительно на приток. Отработанный воздух вытесняется свежей массой Борьба с повышенной влажностьюПобочный полезный эффектМоноблочные виды оборудованияНюансы проектированияПодготовка воздуха перед подачейПриточный вариант вентиляцииРасположение оборудования системыУстановка с одним вентилятором

Правильная организация вентиляции бассейна и воздухообмена кардинально решает целый ряд эксплуатационных проблем, возникающих в подобных сооружениях. Назначение приборов воздухообмена бассейнов закрытого типа — поддерживать влажность в пределах допустимых установленных норм.

Специализированное оборудование удаляет избыток влаги и способствует притоку свежего воздуха, создавая при этом хорошие условия для посетителей. Задачу усложняет необходимость организации микроклимата, комфортного для нахождения в бассейне раздетыми.

В плавательном бассейне постоянно испаряется большое количество воды, увеличивая влажность и уменьшая комфортность

Вентиляция помещений бассейна выполняет две основные функции:

поддержание оптимальных показаний влажности;
обеспечение воздухообмена согласно санитарно-гигиенических норм.

Открытая поверхность воды и мокрые ходовые дорожки испаряют водяные пары, значительно увеличивая влажность. В помещении с повышенной влажностью человеку не комфортно, он ощущает излишнюю духоту и утомительную тяжесть.

Отрицательное влияние также имеет загрязненный воздух бассейна с микропримесями хлора из воды и углекислого газа, выдыхаемого посетителями.

Вентиляция бассейнов обеспечивает приток чистого воздуха, удаление вредных микроорганизмов и стабилизацию влажности в пределах нормативных показателей

Технология устройства вентиляции бассейна: общий обзор

Вентиляция, в первую очередь, необходима для устранения избыточной влажности в помещении бассейна. Ведь постоянно мокры стены лишаются естественной теплостойкости и превращаются в очень удобную площадку, буквально созданную для развития колоний различных представителей микрофлоры.

Поэтому в основе всех технологий вентиляции лежит либо принудительная конденсация влаги из воздуха, либо замена всего объема новой, пока еще не влажной средой.

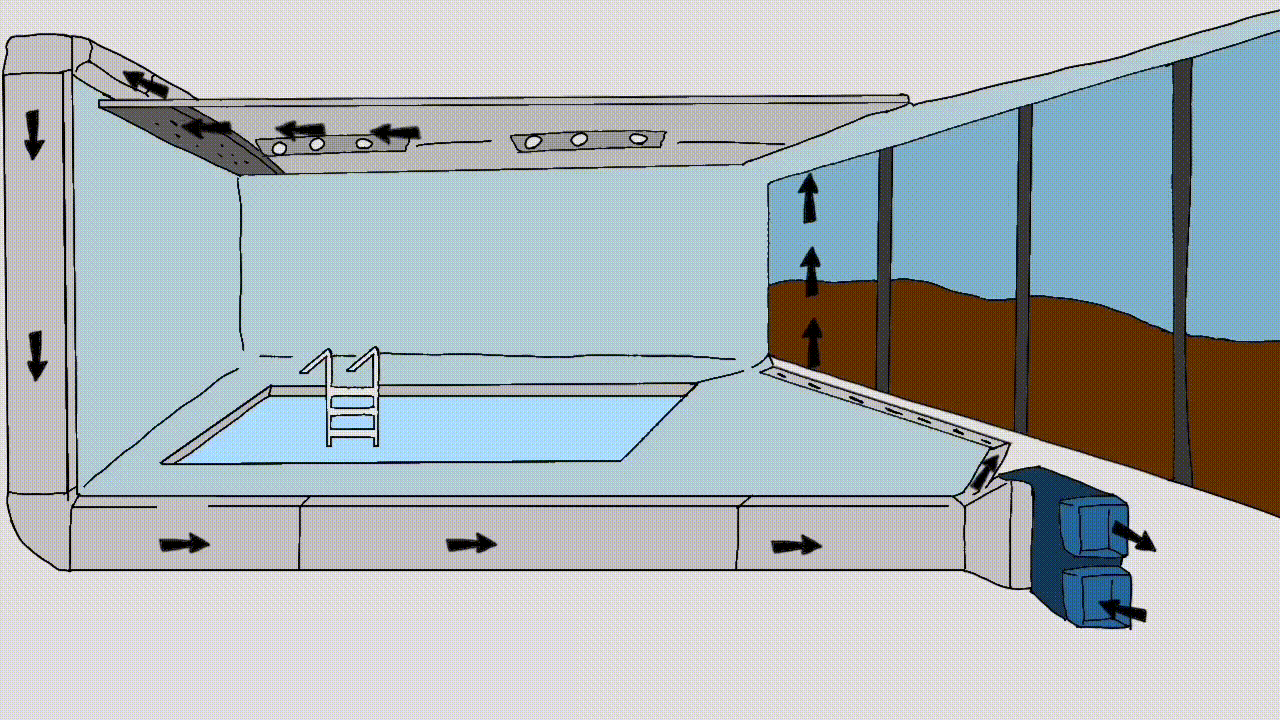

Вентиляция бассейна

Причем на технологии и способы обустройства вентиляции бассейна влияют следующие параметры помещения:

  • Габариты «испарителя» — водного зеркала бассейна (его площадь).
  • Объемы помещения (общая площадь на высоту).
  • Частота использования бассейна по прямому назначению (в часах за неделю/месяц).

И если помещение небольшое, а сам бассейн – маленький, да и пользуетесь вы им нечасто, то лучше тривиального «подсушивания» технологии просто не существует. Ну а если бассейн очень большой, а помещение – далеко не мелкое и очень популярное (с большим количеством посетителей), то вам, наверняка, понадобится высокопроизводительная климатическая установка. И как промежуточный вариант можно рассматривать обычную приточно-вытяжную систему вентиляции с осушением воздуха и без такового.

Словом, рецептуру вы уже знаете, а теперь давайте присмотримся к составу этих «лекарств».

Система вентиляции с помощью осушителей: простое решение сложной проблемы

Осушитель – это прибор, который конденсирует излишек влаги, содержащийся в воздухе. Причем для эффективной работы сквозь такое устройство нужно прокачать троекратный объем воздушной массы помещения всего за один час.

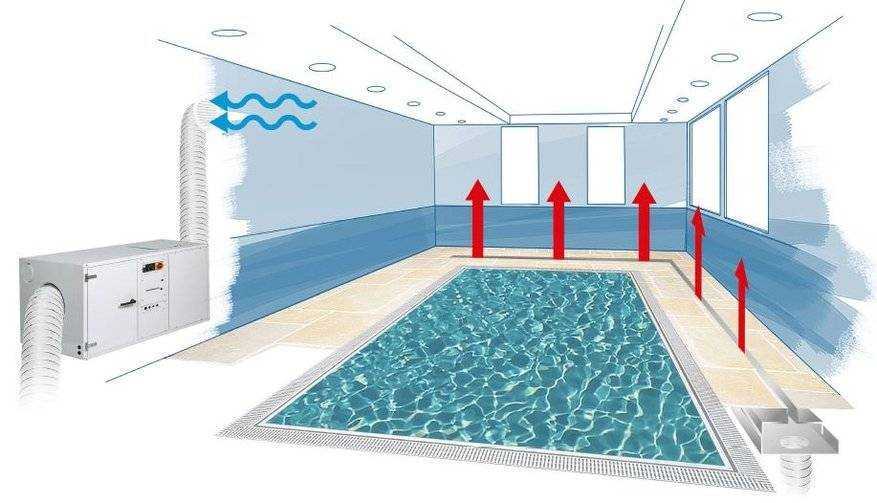

Система вентиляции с помощью осушителей

Поэтому решение проблемы переувлажнения с помощью осушителей приводит к большим энергетическим затратам, появлению заметного шумового загрязнения и отсутствию притока действительно свежего воздуха.

Хотя у таких систем есть пара действительно сильных качеств – это компактность самого «осушителя» и возможность решить проблему буквально «из коробки». То есть, осушители поставляют в открытую продажу в виде напольных или настенных систем, которые нужно только купить и включить, а после этого – ждать результата.

Да и выбор конкретной модели осушителя очень прост – ее выбирают по производительности прибора, которая предполагает уже упомянутое троекратное «покачивание» всего объема помещения (площадь пола на высоту) за один час.

Системы вентиляции без осушения воздуха в бассейне

Этот вариант предполагает устранение влажного воздуха как такового и замену вытесненной массы новой средой, откачиваемой извне. То есть, перед нами классическая приточно-вытяжная вентиляция.

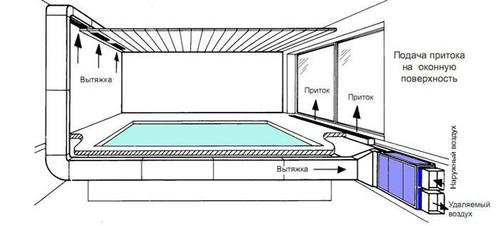

Система приточно-вытяжной вентиляции без осушения

К сильным сторонам этой схемы можно отнести относительно небольшие энергетические затраты на сам процесс и высокий результат, объясняемый фактическим устранением самого источника проблемы – содержащегося в воздухе водяного пара.

Но для реализации такой схемы вам придется построить настоящую систему вентиляции, транспортирующую влажный воздух за стены здания (вытяжной канал) и закачивающую свежую среду в помещение (приточный канал).

Поэтому, несмотря на возможность обустройства циркуляционной системы, ориентированной на естественную вентиляцию, реализуемую за счет разницы плотности холодного и теплого воздуха, такой вариант потребует довольно значительных энергетических затрат. Они будут  направлены на обогрев приточного воздуха и компенсацию тепловых потерь, обусловленных истечением разогретой воздушной массы сквозь вытяжную систему.

Словом – это далеко не самый лучший вариант.

Многофункциональные вентиляционные установки для бассейна: свежий и сухой воздух

Многофункциональные вентиляционные установки для бассейна

Идея строительства таких систем возникла вследствие нежелания мириться с тепловыми потерями классических вентиляционных установок. Такие системы объединяют результативность «осушителей» с экономичностью циркуляционных установок. Причем забираемый воздух разогревается за счет тепла вытяжного потока (эффект рекуперации).

Да, такая система сложна – поэтому она стоит достаточно дорого. Да, ее невозможно выбрать «своим умом» — нужны инженеры и проектировщики. Да, ее очень долго монтируют, причем монтирую профессионалы, а не слесари-сантехники. Но результат будет просто поразительным – вы решите все свои проблемы за счет просто микроскопических порций энергии, транслируемых на компрессор и осушитель.

С помощью осушителей

Эти устройства способны за час работы пропустить через себя три объема находящегося в помещении воздуха. Выбор осушителей осуществляется в соответствии с характеристиками объекта: есть две разновидности оборудования:

  • бытовое: отличается компактностью, способно удалять влагу с малой площади, крепятся открытым методом – на полу, стенах или закрытым – внутри конструктивных элементов (воздуховодов).
  • промышленное: высокопроизводительные технологичные системы, справляющиеся с большими воздушными объемами.

При монтаже чаще всего используется закрытый способ установки осушителей (его еще называют канальным). Открытый монтаж на полу или стенах не пользуется популярностью из-за повышенной шумности, несоответствия дизайна общей стилистике отделки бассейна, высокой стоимости. Канальные осушители не издают громких звуков, их не видно: интерьер они не портят.

У всех осушителей общие свойства: они не удаляют насыщенный воздух от бассейна и не подают свежий поток. Т. е. полностью решить проблему создания требуемого микроклимата и вентиляции с помощью одних осушителей не удастся: задача решается лишь частично: эти устройства нужно использовать вместе с иными способами подачи и удаления воздушных потоков.

Выпадение конденсата, точка росы

Значения точки росы (температуры, ниже которой неизбежно выпадение конденсата) приведены в табл. 2.

Таблица 2
Точка росы, tт.р.

t, °C воздуха

Относительная влажность воздуха, j, %

40

45

50

55

60

65

30

13,9

16

17,7

19,7

21,3

22,5

32

16

17,9

19,7

21,4

22,8

24,3

34

17,2

19,2

21,4

22,8

24,2

25,7

Таблица 3
Предельно допустимые значения сопротивления теплопередаче
наружных ограждений из условия отсутствия конденсата R, м2 • °C/Вт

t, °C воздуха

Относительная влажность воздуха, j, %

40

45

50

55

60

65

30

0,400

0,460

0,523

0,625

0,740

0,858

32

0,417

0,473

0,542

0,629

0,725

0,866

34

0,411

0,466

0,547

0,616

0,704

0,831

Достаточным условием отсутствия конденсации паров на внутренних стенах и окнах является превышение температуры внутренних поверхностей tпов. над точкой росы tт.р.: tпов. > tт.р..

Это условие легко преобразовать в требование к сопротивлению теплопередаче наружных ограждений. Если пренебречь лучистым теплообменом между поверхностью воды в бассейне и внутренними поверхностями ограждений, то:

  • R > (tв. – tн.в.) /aвн. /(tв. – tт.р.), где R – сопротивление теплопередаче, м2 • °C/Вт:
  • R = 1/aн + S dі/ lі + 1/aв, где tв. – температура воздуха в бассейне, °C;
  • tн.в. – температура наружного воздуха, °C;
  • dі / lі – термические сопротивления отдельных слоев ограждения;
  • aн – коэффициент теплоотдачи наружной поверхности ограждений, Вт/(м2 • °C);
  • aвн. – коэффициент теплоотдачи внутренней поверхности ограждений, Вт/( м2 • °C).

Наиболее напряженная ситуация возникает при самой низкой температуре наружного воздуха, например, для Москвы расчетное значение равно –26 °C. В табл. 3 приведены расчетные предельные (исходя из условия отсутствия конденсата) значения сопротивления теплопередаче наружных ограждений, в том числе стеклопакетов и фонарей, при значении коэффициентов aвн. = 8,7 иaн = 23 Вт/(м2 • °C). (Лучистый теплообмен не учитывался).

Применяемые в нашей стране стеклопакеты имеют фактическое сопротивление теплопередаче, не превышающее 0,562 м2 • °C/Вт; такую характеристику имеет, например, трехкамерный стеклопакет марки 4–10Ar–4–12Ar–4 с заполнением аргоном. Однако возможно появление еще более эффективных стеклопакетов (R0 > 2 м2 • °C/Вт): нанесение пиролитического низкоэмиссионного покрытия (К-стекло) приводит к снижению потерь тепла за счет излучения почти в 10 раз, низкоэмиссионное покрытие методом магнетронного распыления (i-стекло) позволяет снизить потери на излучение более чем в 20 раз. Следует иметь в виду, что степень остекления наружных ограждающих конструкций залов частных бассейнов может достигать более 60 %.

Сегодня же для частных бассейнов можно рекомендовать применение трехкамерных стеклопакетов и проектировать систему вентиляции и осушения на относительную влажность воздуха не более 50 %.

Микроклимат в частных бассейнах

Проектирование вентиляции начинается с определения исходных данных. Они разные, в СНиПе одни ценности, в европейских стандартах другие. Для создания более комфортных условий лучше остановиться на втором варианте. Температура воды 28-320С. Воздух 2-40С теплее. Относительная влажность 40-45%.

В советских стандартах разница между температурой воды и воздуха составляет 1-20С. Это небольшое расхождение может вызвать дискомфорт у посетителей.

Можно использовать только настенный конденсационный осушитель или только приточно-вытяжную вентиляцию. Оптимальным вариантом является обработка осушителем 30% от расчетного объема поступающей влаги; оставшиеся 70% удаляются приточно-вытяжной вентиляцией.

Канальный калорифер блока приточного воздуха имеет непрерывную подачу воздуха снаружи. Датчик температуры устанавливается на входе воздуха в здание. Он регулирует работу смесительного шкафа.

Конденсаторный осушитель оснащен гидростатом, установленным в доступном месте, но защищенным от случайных механических ударов. Регулятор расхода устанавливается на систему принудительной вентиляции. Поэтому всегда можно открыть и закрыть клапан. Ниже приведена схема циркуляции воздуха в частном бассейне:

Вентиляционное проектирование связано с большим количеством сложностей, конструктивных и технических характеристик водного комплекса. Это интенсивность потока посетителей, скорость испарения воды и конденсации, ненасыщенные воздушные потоки и многое другое. Плюс желание клиента сэкономить деньги без потери качества вентиляции. Только профессиональные проектировщики могут получить правильное проектирование с инженерной, строительной и экономической точки зрения.

1 Общая информация

Каждый бассейн представляет собой огромную емкость с водой, которая постоянно испаряется и выпадает в виде конденсата на потолке, оконных проемах или стеновых конструкциях. А ведь где есть вода, там есть и грибок или плесень.

Более того, воздействие повышенной влаги негативно сказывается и на долговечности самого бассейна, ведь оно приводит к разрушению отделочных материалов и другим деформационным последствиям. В их числе:

  • Возникновение ржавчины на изделиях из металла.
  • Развитие грибковых микроорганизмов.
  • Вздутие и разрушение оштукатуренных поверхностей.
  • Появление пятен на окрашенных частях.
  • Ухудшение изоляции токопроводящих материалов, что повышает вероятность получения удара током.

В связи с вышеперечисленными моментами, обустройство вентиляции бассейна в коттедже — важнейший этап, к которому нужно отнестись с повышенной ответственностью. Подобное оборудование позволит сохранить помещение от различных деформационных процессов, а также продлит срок службы самого резервуара.

При хорошей вентиляции во внутреннем пространстве всегда будет присутствовать определенный показатель влажности. Такая единица указывает на объем водяного пара на единицу объема воздуха. Если влажность превышает допустимый уровень, в помещении становится проблематично дышать.

Однако, если воздух слишком сухой, это тоже влечет за собой неприятные явления

Канальный и настенный осушитель воздуха: какой выбрать для бассейна

Принцип работы осушителей воздуха

Осушение воздуха при помощи описываемых устройств происходит благодаря конденсации влаги. Все осушители состоят из следующих элементов:

  • решетка, которая необходима для сбора влажного воздуха;
  • вентиляционная камера, всасывающая воздух в шахту;
  • фреоновая установка, необходимая для охлаждения попадающего в систему воздуха.

Описываемое оборудование работает следующим образом:

  1. Воздух в бассейне поступает вверх.
  2. Под потолком он засасывается через решетку устройства благодаря вентилятору. На данном этапе он попадает к охлаждающей установке.
  3. После этого происходит поглощение тепла, благодаря чему влага конденсируется.
  4. На следующем этапе вода стекает в специальную емкость или уходит в дренажную систему.
  5. Осушенный таким образом воздух направляется в помещение, после чего цикл повторяется.

Описываемые устройства также могут использоваться в домах, находящихся в районах с повышенной влажностью воздуха. Но стоит отметить, что осушители для бассейнов отличаются они устройств для дома по нескольким характеристиками. Они имеют большую мощность, создаются из устойчивых к коррозии материалов и имеют дополнительные покрытия, защищающие механизм от влаги.

Виды систем вентиляции

Существует несколько схем системы вентиляции для бассейна. Какой именно нужно выбрать, зависит от параметров комнаты (ее размера, как часто она будет использоваться, сколько людей будет одновременно, какая планировка).

Условно схемы можно разделить на два типа:

  • топливно-выхлопная система;
  • приточно-вытяжная система с осушителем воздуха.

Использование только одного осушителя без спланированной системы вентиляции особых результатов не даст: необходимо обеспечить приток свежего воздуха и отвод отработанного воздуха, а не только его осушение. Также нужно понимать, что в 99% случаев используются принудительные системы. Натуральные схемы практически не используются — они не обеспечивают быстрого воздухообмена, не регулируются нормально, а их эффективность во многом зависит от погодных условий. В результате при повышенной влажности они будут слишком долго обновлять воздух.

Приточно-вытяжная

И приток, и удаление воздуха в них осуществляется через вентиляторы. В качестве альтернативы, в небольших помещениях (или в помещениях с небольшим бассейном и низкой влажностью) можно принудительно использовать только систему удаления, а приток происходит через клапаны или окна.

Схема вентиляции бассейна

Такая система отличается простотой и относительно невысокой стоимостью, поскольку не требуется дополнительного климатического оборудования (осушителей воздуха). Рекомендуется использовать для бассейнов с площадью поверхности до 20 м² (водоем).

Иногда достаточно открыть окно в комнате и только на время трансляции (т.е после бани).

Приточно-вытяжная с осушением

Такая система подразумевает минимальный воздухообмен (или, как его еще называют, санитарный). Влажность снижается не за счет удаления воздуха, а благодаря специальному оборудованию — осушителям.

Рекомендуется использовать эту систему для помещений с бассейном до 40 м² (водоем).

Применение климатических комплексов

Если площадь водной поверхности превышает 50 м², необходимо использовать климатические системы. Эти агрегаты способны поддерживать оптимальную влажность и температуру в течение всего года. То есть они могут очищать, нагревать и осушать воздух в помещении.

В комплекс входят следующие элементы:

  1. Приточно-вытяжные вентиляторы.
  2. Блок управления.
  3. Фильтр.
  4. Осушитель.
  5. Ретривер.
  6. Нагреватель.
  7. Клапаны / анемостаты / вентиляционные решетки.

Кондиционеры и другое вспомогательное оборудование необходимо приобретать отдельно. Кроме того, набор может отличаться в зависимости от параметров помещения.

В системе могут быть датчики, реагирующие на изменение показателей, при этом устройство может автоматически менять режим работы, подстраиваясь под них. Например, если влажность увеличивается, работа осушителей увеличивается или увеличивается скорость вытяжной системы.

Проблема только в том, что климатические системы занимают много места, имеют высокую стоимость и сложны в установке. Такие установки устанавливаются только в больших помещениях: например, в школьных бассейнах и плавательных секциях.

Для чего в бассейнах нужно снижать уровень влажности

В комнате, где расположен бассейн, всегда присутствует переизбыток влаги. Молекулы воды постоянно испаряются, этот физический процесс невозможно остановить. Частицы попадают на стены, потолок, окна, элементы декора, конденсируются на поверхности с более низкой температурой.

Высокая влажность создает определенные проблемы для жильцов.

  1. Дискомфорт. Находиться в комнате становится некомфортно: люди могут испытывать недостаток кислорода, становится сложно дышать. В этом случае нахождение и купание в бассейне не принесет расслабления и приятных эмоций. Окна будут запотевать, верхняя одежда – становиться влажной.
  2. Порча предметов интерьера и техники. Влага будет оседать на различных вещах, включая электрооборудование, выводя его из строя.
  3. Коррозия. Все металлические конструкции, имеющиеся в помещении, быстро покрываются ржавчиной и разрушаются.
  4. Быстрый износ материалов отделки комнаты. Из-за конденсата постепенно тускнеет краска, возникают пятна. Штукатурка начинает вздуваться и разрушаться.
  5. Размножение болезнетворных бактерий и грибка. Тепло вместе с высокой влажностью ведет к активному распространению плесневелых грибков, появлению микроорганизмов, вредных для здоровья.

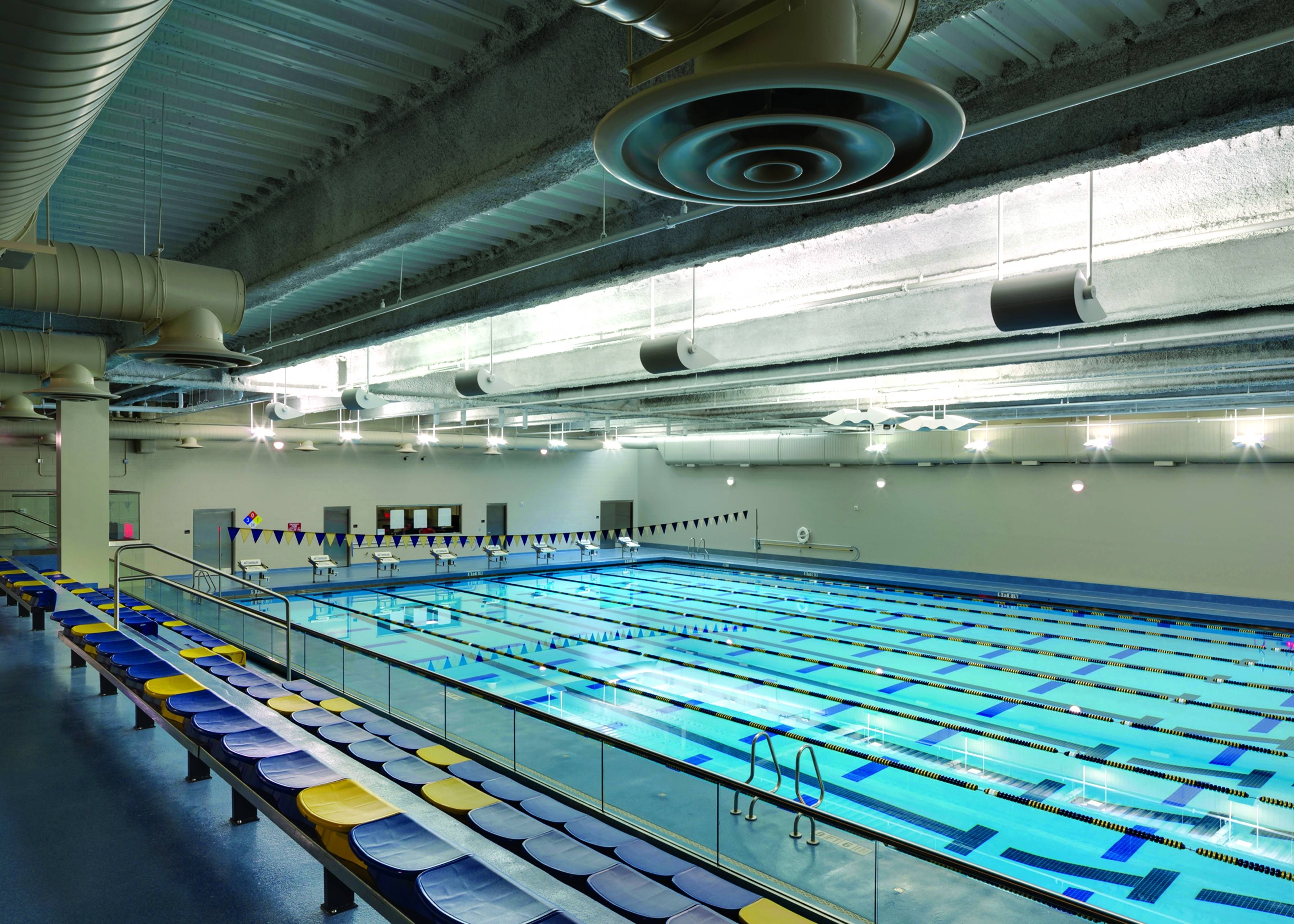

Вентиляция бассейна в коттедже решает все эти проблемы естественным образом. Выведение лишней влаги повышает срок службы всей конструкции дома, внутренней отделки помещения и способствует поддержанию здоровья жильцов.

Оптимальная система вентиляции для бассейна

Понятно, что микроклимат будет создавать температура воды внутри открытого резервуара. Поэтому существуют определенные нормы, которые касаются этого параметра. К примеру, в спортивных бассейнах температура воды должна быть 24-28С, в лечебных 36С, в детских 29-32С.

Соответственно и воздух внутри помещения должен соответствовать температуре воды с поправкой в большую сторону на 1-2 градуса. Это в первую очередь комфортная обстановка, второе – такое соотношение температур не дает воде интенсивно испаряться. И еще один показатель – влажность. Она должна располагаться в пределах 40-65%.

схема вентиляции в бассейне

Чтобы полностью обеспечить эти условия, требуется сооружение приточно-вытяжной системы вентиляции в бассейне. Это когда воздух извне помещения (обычно с улицы) поступает внутрь, а влажные пары вместе с химикатами удаляются из него. То есть, получается, что вентиляция будет состоять из двух частей: приток и вытяжка.

Приточно-вытяжная система

Начнем с того, что система приточно-вытяжной вентиляции для бассейна является принудительной разновидностью. Это когда на двух контурах вентиляционной сети, а это приток и вытяжка, устанавливаются вентиляторы. С их помощью и происходит с одной стороны нагнетание свежего воздуха, с другой вывод отработанного влажного.

Но необходимо отметить, что это самая простая схема, достаточно эффективная, без излишеств и недорогая. По сути, с помощью вентиляторов, их скорости вращения можно контролировать влажность в помещении. И при необходимости, изменяя скоростной режим, варьировать влажностным показателем, что нередко приводит к экономии потребляемого энергоносителя. К примеру, в часы наименьшего посещения можно снизить обороты вращения вентиляторов, тем самым снизить воздухообмен. Или, наоборот, увеличивать скорость при полной загрузке бассейна.

Схема приточно-вытяжной вентиляции

При этом приточная вентиляция и вытяжная могут работать, как отдельные системы, или как единое комплексное оборудование. Кстати, к последним относится приточно-вытяжная установка (ПВУ), в которой заключены сразу два вентилятора, работающие на разные системы.

Осушитель воздуха

Предыдущая схема является без осушения воздуха. То есть, свежие воздушные потоки просто подаются в помещение, а влажные удаляются. Есть второй вариант организации вентиляции – это все та же приточно-вытяжная схема только с дополнением в виде осушителя приточного воздуха. Это специальный прибор, который устанавливается внутри помещения. Он энергозависимый и независимый от вентиляции, то есть, работает в своем собственном режиме, который зависит от влажности. Поэтому в его схему вводятся датчики влажности, располагаемые на стенах помещения на определенном уровне.

Получается так, что сама вентиляция занимается только воздухообменом, а осушением воздуха занимается осушитель. Он же и контролирует влажность внутри объекта. Сточки зрения эффективности и экономии отличный вариант, но использовать его рекомендуют, если площадь зеркала воды не будет меньше 40 м².

Кондиционирование

К кондиционированию бассейнов надо подходить с позиции, что эта система сама может контролировать влажность и температуру воздуха. По сути, кондиционеры выполняют те же функции, что и осушитель, только в более широком диапазоне. Их обычно устанавливают на спортивных объектов, где присутствуют зрители в одеждах. А значит, именно для них и создаются комфортные условия. А это температура в пределах 34-36С. То есть, когда идет разговор о кондиционировании, то надо понимать, что это касается в основном спортивных сооружений.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
