Инфракрасная плёнка
Тёплый пол на основе инфракрасной плёнки — одна из моделей, которая так же работает от электроэнергии.
Устройство
Инфракрасный пол, как нагревательный прибор стал применяться недавно. В его комплекте термоплёнка, зажимы, изоляционные изделия, электропроводка, терморегулятор, датчик и фольгированный материал.
Устройство системы — двухслойная диэлектрическая прочная плёнка с карбоновым нагревателем внутри, толщина конструкции около 2 мм.
Плёнки инфракрасного типа выпускаются двух видов:
- сплошные — двухслойное полиуретановое полотно, с непрерывным карбоновым напылением внутри;
- полосатые — эта та же, двухслойная лавсановая или полиуретановая плёнка, с карбоновыми или ультратонкими алюминиевыми полосами.
Соединяются греющие элементы параллельным и последовательным способом, с помощью тонких медно-серебряных проводников.
Способ монтажа плёночной системы «сухой», без заливки стяжки.
Принцип работы
Инфракрасная отопительная пленка — Инфракрасные обогреватели
При подключении устройства в сеть пластины нагреваются, и происходит излучение тепловой энергии в виде инфракрасных волн, которые нагревают предметы в комнате.
Плюсы и минусы
Плёнка имеет преимущества перед кабельными полами. Во-первых, она не уменьшает высоту помещения, так как имеет малую толщину. Вес конструкции так же не велик, поэтому её можно монтировать в многоэтажках или домах с непрочными перекрытиями.
Во-вторых, монтажные работы несложные, которые легко сделать самим. Плёнка раскатывается на основе, при необходимости её можно разрезать, для этого на ней есть специальные линии. Нет надобности учитывать расположение мебели и не требуется стяжка. Проведение демонтажа так же дело несложное.
К недостаткам, можно отнести высокую стоимость, риск удара током, но у современных систем он не значительный. Ещё один минус, который относится ко всем моделям электрических тёплых полов — они функционируют от электрического тока.
Предварительные расчеты
Перед покупкой всех необходимых материалов необходимо определить требуемые характеристики теплого пола. При подсчете отапливаемой площади следует учитывать только свободную часть помещения, где не установлена тяжелая мебель и техника. Под тяжеловесными конструкциями (шкафы, кухонные плиты, стиральные машины) не рекомендуется прокладывать электрополы, поскольку они зачастую не рассчитаны на подобные нагрузки и могут повреждаться.
В квартирах и частных домах, как правило, мощность электрополов определяют из расчета 100 Вт на 1 квадратный метр. Если здание имеет усиленную теплоизоляцию, этот показатель может быть уменьшен. Если, наоборот, помещения недостаточно утеплены, то на каждый квадратный метр потребуется больше тепловой мощности.
Рекомендуется, чтобы площадь теплого пола в помещении составляла не менее 70% от общей площади комнаты
Соблюдение этого условия особенно важно, если в здании отсутствуют альтернативные источники тепла
Электрический пол на основе термомата
Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.
Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола
Принцип действия и сооружения
Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.
Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.
Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб
Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.
Монтаж тепловых матов
Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.
Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.
Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.
На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму
В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.
Стоимость
При расчете стоимости теплого пола и матов под плитку можно ориентироваться на следующие цены:
- двужильный нагревательный кабель для устройства теплого пола стоит около 900 рублей за квадратный метр;
- цена нагревательного мата значительно выше — порядка 2000 рублей за квадратный метр;
- на выполнение стяжки и теплоизоляции потребуется потратить около 600 рублей за метр площади;
- датчик температуры стоит от 100 рублей;
- непрограммируемый терморегулятор стоит 650 рублей;
- цена программируемого термостата — около 3200 рублей.
Обустройство теплого пола из термоматов с непрограммируемым термостатом на площади 5 квадратных метров будет стоить около 13750 рублей.
Укладка теплого пола своими силами может отнять довольно много времени, но результат будет стоить затраченных усилий.
Такая отопительная система помогает создать уют в доме и обеспечивает максимальный комфорт всем его обитателям. Если при монтаже теплого пола не было допущено ошибок, он будет безотказно служить долгие годы.
Расчет мощности
Для определения мощности необходимо знать характеристики всей проводки и нагревательных приспособлений. Основные показатели: длина и коэффициент мощности.
Существует специальная формула: P1 = P2 * S * K.
К – коэффициент запаса, равный 1, 3…1,6. P1 – это мощность покупного кабеля, а P2 – требуемая мощность прогрева одного квадратного метра помещения.
Однако чаще всего применяют классические нормы. Так, в жилой комнате мощность не превышает 150-180 Ватт, а на балконах и лоджии – 180-230 Ватт на один квадратный метр. Не рекомендуется увеличивать мощность без веской причины, чтобы не перенагружать систему и не приводить к напрасным тратам тепла, которое будет вырабатываться в избытке.
Также мощность варьирует в зависимости от назначения: основное это отопление или дополнительное. Например, если такая конструкция – основной источник, элемент должен покрывать 70% поверхности пола. Если нагрев дополнительный, заполняют только центр комнаты или участки, незанятые тяжелой мебелью и бытовой техникой.
Для нестандартных помещений и в иных случаях, требующих точного подсчета, были созданы специальные калькуляторы. Рассмотрим их подробнее.
Калькулятор расчета
Калькулятор расчета длины и схемы укладки кабеля можно найти в свободном доступе в сети Интернет. Самый важный показатель – шаг кабеля (ширина полос между соседними проводами в петле). Чтобы подсчитать все параметры, нужно указать основные исходные данные.
Нам понадобятся:
суммарная площадь участков укладки проводов;
удельная мощность кабеля, указанная в паспорте;
функциональное назначение пола (основной или дополнительный источник, находятся ли рядом иные отапливаемые помещения).
Рассчитанное значение поможет сделать правильный выбор при покупке кабеля и расчете толщины изоляции. Зная длину, можно подсчитать шаг, который равен в среднем десяти сантиметрам.
Укладка тепловых элементов
Напольных покрытий существует великое множество. Для каждого из них предусмотрен способ укладки теплого пола. Не будем делить электрическую часть на отдельный кабель, маты, или инфракрасную пленку. Принцип строительного монтажа отличается не принципиально.
Укладка в стяжку. На черновой пол кладется не только гидробарьер, а еще теплоизоляция. Иначе вы будете спонсором хорошей погоды у соседей снизу. Затем монтажная сетка (при работе с погонным кабелем), на которую укладывается «змейка» нагревателя. Инфракрасные полотна или нагревательные маты монтируются аналогично.Сверху заливается стяжка толщиной не менее 30 мм.
Как правильно уложить электрический теплый пол на стяжку? Технология аналогичная, только вместо второй стяжки наносится клеевой состав строительной смеси. Толщина может быть 10 мм поверх нагревательных элементов, это не силовое покрытие.
Монтаж под кафельную плитку такой же, как и на стяжку. Не забываем обеспечить минимальную толщину над проводами.
Укладка под ламинат или ковролин. Если вы стелите финишное покрытие на стяжку, смотрим варианты выше по тексту. А для случаев, когда стяжка уже есть, а вам понадобилось смонтировать теплый мол, предусмотрены разнообразные подложки для монтажа.
Кабель монтируется в штатные пазы, а сверху кладется звукоизоляция и ламинат. Для линолеума и ковролина понадобится тонкое жесткое основание.
Деревянный дом, полы на лагах. Думаете уложить теплый пол невозможно? Напротив, сделать это легче, чем в панельном бетонном доме. Между лагами укладывается теплоизоляция (отражателем вверх), а на нее крепится нагревательный кабель.Единственное ограничение — более жесткие противопожарные требования
При покупке кабеля следует обратить на это внимание.
Отдельно можно отметить инфракрасные пластины. Их монтаж практически не требует подготовки. Просто ровный пол, тепловая изоляция, и укладка непосредственно под чистовое покрытие.
Виды электрического теплого пола под плитку
Разновидности электрического теплого пола под плитку
кабельный – нагревательный резистивный кабель для теплого пола в
катушке (бухте). Крепится путем зажима на специальной планке. Можно купить готовый комплект, содержащий минимальный либо полный набор комплектующий. В некоторые комплекты входит даже инструмент. Цена комплекта зависит от его мощности, длины кабеля и комплектации. Сэкономить можно за счет самостоятельного подбора элементов и выполнения монтажа своими руками.
Выбирая нужно учесть, что греющий кабель для пола может быть одно- и
двухжильным. Второй вариант предпочтителен, поскольку более надежен, первый –
более дешевый;
нагревательные маты (кабельные). Мастера советуют выбрать
этот вариант, если планируется самостоятельный монтаж. Стоимость матов на треть
дороже, но по простоте расчета и укладки он существенно превосходит предыдущий
вариант;
пленочный (инфракрасный) теплый пол. Самый дорогой вариант,
но самый надежный в плане безопасности. В первую очередь за счет отсутствия
электромагнитных волн.
увеличивает нагрузку на плиту перекрытия (что нежелательно в
многоэтажных домах);
уменьшает высоту потолка;
заливка стяжки сопровождается мокрыми работами, что не
всегда приемлемо для пользователей;
длительный период высыхания (застывание бетонного раствора).
Кроме того, расчет длины греющего кабеля сложнее чем нагревательных
матов.
Монтаж электрического теплого пола под плитку
своими руками
Следует знать, что технология укладки электрического пола
под плитку несколько отличается в зависимости от вида пола, но часть этапов для
них идентична:
Можно ли класть кабельные полы под ламинат и линолеум
Чтобы определить, можно ли укладывать тёплые электрические полы под ламинат, следует руководствоваться рекомендациями производителей напольных покрытий. Современные методы изготовления ламинированной доски позволяют её монтаж сверху электрических систем отопления, но с определенными ограничениями.
Суть проблемы сводится к следующему. При производстве ламината используют специальный клей или смолу, содержащую большое количество формальдегида. При нагревании свыше 30°С, токсичное вещество начинает усиленно испаряться с поверхности, что может привести к серьезным отравлениям и другим проблемам со здоровьем.
Чтобы подобрать ламинат для теплых полов, потребуется учитывать следующие аспекты:
- Класс выбираемого ламината не ниже 32 и 33.
Основное предназначение. Производитель нередко указывает в инструкции, что данное напольное покрытие может быть уложено сверху теплых полов. Делать электрический пол можно только под ламинат, который предназначен для этой цели.
Устойчивость к механическим и термическим повреждениям. Усушка ламината не настолько редкое явление, чтобы полностью игнорировать его при выборе материала. Даже между правильно уложенных планок, со временем могут появиться щели, а сам ламинат начнет скрипеть при ходьбе.
Тёплые электрические полы под линолеум, можно укладывать, но также с определенными ограничениями. Чтобы определить целесообразность применения понравившегося покрытия, необходимо учесть следующее:
- Тип линолеума — по своей основе различают натуральный, ПВХ, глифталевый и резиновый материал.
Тип подложки линолеума. Для увеличения прочности и придания теплоизоляционных и других свойств, на тыльной стороне покрытия присутствует дополнительный слой. Основой линолеума может быть теплозвукоизолирующий материал, ткань. Некоторые производители изготавливают покрытие, не используя основы.
Требования к подбору линолеума следующие:
- Высокая теплоотдача. Не подходит материал с теплоизоляционной основой, так как это приводит к перегреву кабеля и сокращению сроков эксплуатации полов.
Прочность и устойчивость к механическим повреждениям. Лучше всего остановить выбор на полукоммерческом классе покрытия. Так можно избежать усыхания линолеума, спустя всего несколько месяцев эксплуатации.
Стоимость. Чтобы не советовали продавцы, но качественное напольное покрытие не может стоить дешево. Приобретение фирменной продукции известных производителей, гарантия длительной эксплуатации.
Что нужно знать про нагревательный элемент кабельного теплого пола
Электрический кабель — это базовый греющий элемент кабельной системы, предназначенной для напольного отопления. В момент приобретения оборудования в первую очередь следует выяснить, какова его мощность на единицу длины. Различные производители и торговые марки предлагают своим клиентам электрокабели с уровнем удельного выделения тепла в диапазоне от 17 Вт/м до 21 Вт/м. Даже минимальное превышение этих показателей считается не только крайне нежелательным, но и небезопасным. В кабельной напольной отопительной системе обычно используют кабель двух видов: саморегулирующийся либо резистивный.
Особенности саморегулирющегося кабеля
Саморегулирующийся кабель сконструирован таким образом, что уровень выделяемого им полезного тепла меняется вместе с температурой в помещении, в котором размещено греющее оборудование. Такие теплые полы можно монтировать непосредственно под напольное покрытие, так как местный перегрев им абсолютно не страшен.
Специфика и устройство резистивного кабеля
Резистивный греющий кабель используют в основной массе электрических теплых полов. Он подходит под разные типы напольного покрытия и классифицируется по следующим параметрам:
1. Конфигурация:
- одножильные имеют 1 металлическую греющую жилу (изготовляется из латуни, оцинкованной стали, нихрома или другого высокопрочного материала) и 2 вывода для монтажа, расположенные с обоих концов кабеля. Снабжаются внутренней изоляцией и специальным экраном, предохраняющим конструкцию от всевозможных механических повреждений и снижающим уровень электромагнитного излучения;
- двужильные состоят из 2 жил (греющая+возвратная либо греющая+греющая), одного монтажного вывода и удобной концевой муфты. Сверху покрываются оплеткой из металла и активным защитным экраном. Схема их укладки значительно проще, нежели у одножильных, но стоимость несколько выше.
2. Толщина:
- тонкие — от 2 до 3 мм — не нуждаются в стяжечной укладке и легко монтируются даже в слой самого обычного плиточного клея;
- толстые — от 4 до 5 мм — для корректной работы обязательно заливаются бетонно-цементным раствором (стяжкой).
3. Общая линейная мощность из расчета на погонный метр:
- кабель активного нагрева — 18–22 Вт/п.м. — имеет высокий показатель КПД и требует интенсивной теплоотдачи. Над ним непременно размещают прослойку из прочного теплоемкого материала высотой не менее 3 сантиметров. При таком варианте монтажа происходит необходимый отбор выработанного кабелем тепла, и система не перегревается даже при постоянной эксплуатации;
- кабель умеренного нагрева — 8–12 Вт/п.м. — прогревается медленно и плавно. Подходит для «сухого» монтажа, для установки без использования цементно-бетонной стяжки и для укладки под напольные покрытия с низкой теплопроводимостью (ламинат, ковролин, линолеум, паркет и пр.).
Оба вида электрического кабеля работают стабильно, долго и надежно. Если система смонтирована и эксплуатируется в строгом соответствии с правилами и нормами, заявленными производителем, срок службы греющего кабеля составляет не менее 50 лет.
Греющий кабель для системы напольного отопления продается на бабине, в виде отдельных секций или специальных матов (рулонов). Маты состоят из теплопроводника, который уложен змейкой и укреплен на основе из стекловолоконной сетки. Такой материал можно легко разрезать на фрагменты, разумеется, не нарушая целостность электрокабеля, и покрыть им плоскости любого размера и формы.
Особенности монтажа теплого пола
Следует разобрать и другой теплый пол – электрический вариант подходит для любых помещений, его укладка не требует получения разрешения. Но и это решение имеет разновидности, в которых нужно разобраться, чтобы понимать преимущества и недостатки каждой.
Электрического
Традиционный вид – греющий кабель, который может иметь толщину от 5 до 8 мм и состоять из 1 или 2 жил. Достаточно надежное решение, которое применяется с учетом следующих рекомендаций:

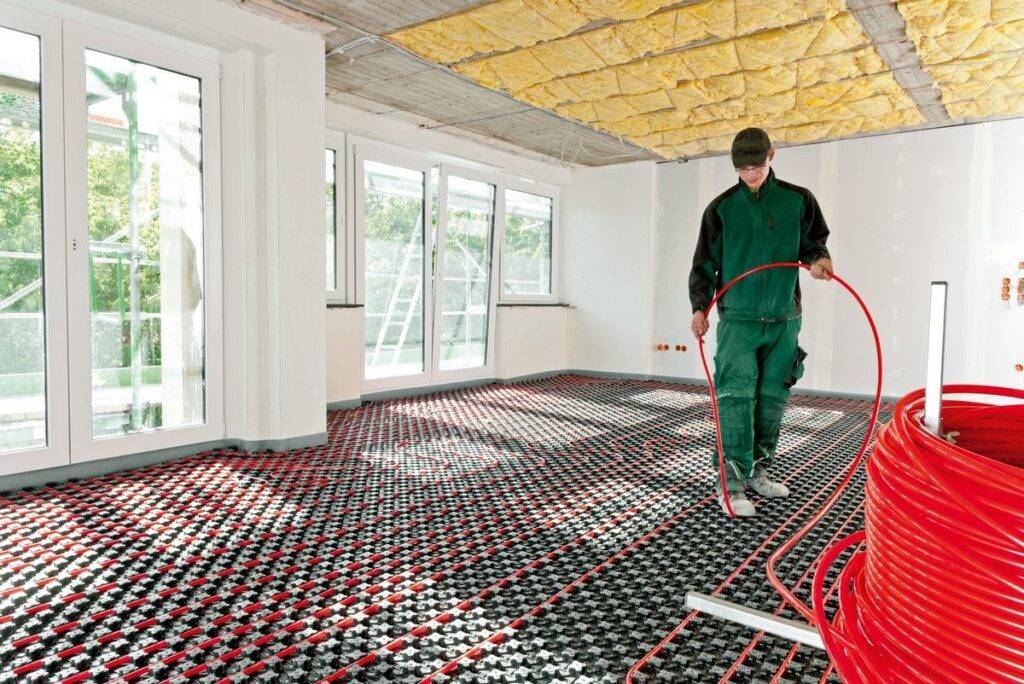

- Кабель размещают по аналогии с трубой водяного пола, по определенной схеме. Расстояния и особенности есть в рекомендациях производителя, именно их и нужно придерживаться при работе.
- Провод ни в коем случае не должен пересекаться – это главное правило, которое надо помнить.
- Для удобства укладки и обеспечения нужного шага используют специальный профиль.
- Кабель заливают стяжкой толщиной 3-5 см.
- Он лучше всего подходит для поверхностей, облицованных керамикой или другими подобными материалами.
Важно подобрать кабель с подходящими параметрами, чтобы обеспечить нужные показатели отопления
Инфракрасного
Чаще всего это модули определенного размера, которые укладываются только на поверхность, не занятую мебелью и другими объектами. Принцип работы отличается от греющего кабеля: нагревается плоскость пола и другие объекты, которые и излучают тепло. Особенности укладки таковы:
- Заранее определяют расстановку мебели, чтобы обозначить границы укладки инфракрасного пола.
- Приобретают элементы подходящего размера, т. к. их можно резать в строго определенных местах.
- Укладка производится на подготовленное основание, заливать бетоном не нужно, поверх настилают финишное покрытие.
- В конструкцию всегда включается терморегулятор и термодатчик.
Пленочного
Пленка состоит из греющих модулей, которые могут иметь разный размер и подбираются по ситуации. Подходят как для жилых, так и для влажных помещений. Особенности укладки таковы:
- Пленку уложить в выбранном месте, подключить к кабелю с помощью специальных клемм, которые идут в комплекте.
- Терморегулятор следует располагать на небольшой высоте, прокладывая кабель в штробе, заранее сделанной в нужном месте стены.
- Для увеличения эффективности в качестве подложки теплого пола использовать вспененный полиэтилен с отражающей поверхностью.
- На пленку можно укладывать любое напольное покрытие.
Главное – чтобы основание было ровным, это исключит повреждение пленочных модулей.
Стержневого типа
Это новое решение инфракрасного обогрева, представляющее собой карбоновые стержни длиной 1 м, при этом длина модулей может быть разной. Элементы соединены кабелями – с одной стороны фаза, со второй ноль.
Особенности монтажа:
Модули укладывают на заранее подготовленную поверхность, которую желательно застелить отражающим материалом для наибольшей эффективности. Лучше всего заливать стержни небольшим слоем стяжки или самонивелира
Подключать модули нужно в стандартном порядке, важно использовать терморегулятор и правильно соединить контакты
Стержневой пол имеет небольшую толщину и его можно укладывать даже без заливки в стяжку, закрыв поверхность жесткой подложкой.
Под плитку
Если пол будет закрываться керамической плиткой, стоит помнить несколько рекомендаций:
- Лучше всего использовать варианты, которые заливаются в стяжку. Так эффективность будет максимальной.
- Для плитки лучшим решением будет водяной теплый пол, по возможности стоит применять именно его.
- Второе по эффективности решение – стержневые модули, они также хорошо работают в этом случае.
Плитка отлично пропускает тепло и равномерно распределяет его по поверхности, что делает этот материал оптимальным для системы обогрева.
Под ламинат
Самое главное – подобрать ламинат, который предназначен для систем теплого пола. Распознать его можно по специальному символу, который наносится на упаковку. Что касается системы обогрева, можно отметить следующее:
- Удобным решением станут пленочные саморегулирующиеся теплые полы, которые размещаются прямо под панелями и позволяют эффективно обогревать помещения.
- Можно применять и водяную систему, главное – располагать трубы на глубине не более 5 см, иначе эффективность пострадает.
- Кабель следует заливать слоем не более 3 см, чтобы он хорошо грел помещение через ламинат.
Пошаговое описание технологии монтажа
Весь процесс по укладке кабеля для теплого пола можно условно разделить на несколько этапов:
- Потребуется составить как можно более детальный план обогреваемой комнаты. На нем нужно отметить схему залегания нагревательного кабеля, термостата, соединительной муфты, а также датчика температуры. Этот план не только упростит монтажные работы, но сможет помочь в дальнейшем, при необходимости ремонта того или иного скрытого от глаз узла теплого пола.
На стене и в полу проштробить каналы для подведения следующих проводов:
- кабеля электрической сети;
- холодного соединительного вывода;
- кабеля от датчика температуры.
Помимо этого, в месте расположения датчика температуры на полу потребуется еще выштробить место для укладки датчика температуры. Это место необходимо ввиду того, что датчик обязательно должен закладываться внутри гофротрубы.
Тщательным образом очистить поверхность, на которой будет уложен теплый пол. При этом избавляться нужно не только от посторонних предметов, мусора и грязи, но и от пыли. Для этих целей лучше всего подойдет промышленный пылесос. Оптимальным же вариантом считается обработка поверхности грунтовкой.
Закрепить на полу монтажную ленту. Для этих целей лучше всего использовать саморезы.
Проложить змейкой нагревательный кабель по всей обогреваемой площади. Затем при помощи креплений через каждые 3 см прикрепить его к монтажной ленте. Необходимо следить, чтобы нагревательный кабель нигде не пересекался и не соприкасался соседними линиями.
Предварительно рекомендуется обеспечить надежную гидро- и теплоизоляцию от поверхности чернового пола.
Замерить сопротивление кабеля. Оно не должно отклоняться от указанного на муфте более, чем на 5-10%.
Закрепить гофротрубку с датчиком температуры. Чтобы заливаемая стяжка не повредила в дальнейшем датчик, гофротрубку следует загерметизировать с обоих концов.
В штробу на стене, подходящую к термостату, уложить трубку с сигнальным кабелем датчика температуры. В эту же трубку вводится холодный конец нагревательного кабеля.
Смонтировать термостат и подключить к нему все элементы: теплый пол, линию электроснабжения и провод от датчика температуры.
Залить бетонную стяжку. При этом следует наблюдать, чтобы в стяжке не образовывались пузыри воздуха, а нагревательный кабель полностью погрузился в раствор.
Завершив заливку, повторно измерить сопротивление системы.
Теперь остается лишь дождаться полного отвердения бетонной стяжки.
Подключение электрического стержневого пола
Процесс монтажа этого вида электропола похож на укладку термомат с греющим кабелем. Мастера сначала планируют размещение обогревающих полотен, а потом подсчитывают количество нужного материала.
Во время подготовительных работ:
- определяется место установки датчика температуры, а также терморегулятора;
- очищается и при необходимости выравнивается черновое основание;
- укладывается подложка, у которой одна поверхность покрыта фольгой.
Видео описание
Этот ролик поможет познакомиться с видами кабельных теплых полов, их монтажом и подключением:
Когда начинается монтаж обогревающих стержней, рулон с ними сначала раскручивается на подготовленном полу. Потом подготавливаются полосы нужной длины. Они укладываются таким образом, чтобы между ними расстояние составляло от 50 до 70 мм. При этом длина каждой полосы не может быть больше 25 м. Когда выполняется их крепление к подложке, используется скотч.
Во время подключения такого электрического пола терморегулятор уже должен быть закреплен на стене, так как к нему подсоединяются провода от датчика температуры в гофре и полос с греющими стержнями. При этом для термодатчика и его проводов заранее подготавливается углубление в подложке. Само же подключение обогревающих стержневых полос выполняется часто при использовании провода ВВГнг. Его присоединение к теплому полу осуществляется с помощью термоусадочных гильз.
Видео описание
Укладка и подключение стержневого теплого электрического пола показано в данном видеоматериале:
Виды и принципы работы
Терморегуляторы различных механизмов отопления имеют разные механизмы автоуправления.
Для водяных полов:
- Двухходовой клапан.
- Трехходовой клапан.
Разновидности терморегуляторов:
Цифровой. Особенность функционирования схожа с электронно-механическим термостатом. Отличительной особенностью является способность задавать температурный режим в электродатчике. Электромеханизм оборудован сенсорной панелью, куда выводится информация.
Электронно-механический. Представляет собой устройство, принцип эксплуатации которого схож с работой утюга. Регулирование температуры происходит за счет вращения колесика. Поворот в одну сторону обеспечивает повышение температуры, в другую – уменьшение. Определить температурный режим возможно только по собственной интуиции. Единственный плюс такого терморегулятора – это низкая цена и простота в установке.
Программируемый. Данный вид устройства демонстрирует умный электромеханизм. Способен отключать и включать систему обогрева при заданной температуре. Также имеется возможность включения устройства в установленное время. Все температурные режимы показаны на панели управления.
По количеству каналов управления терморегулятор бывает:
- Двухзонный, который функционирует единовременно на двух участках системы отопления.
- Одноканальный – обработка спецсигнала с одного датчика.
По способу монтирования:
- Внутренний (встроенный).
- Внешний (выносной, накладной).
На данный момент выпускается много разновидностей теплых полов с нагревательными элементами, наиболее распространенными среди них являются:
Резистивный кабель. Бывает двухжильный и одножильный.
Кабель с функцией саморегулировки.
Термомат (представляет собой двуслойное полотно, внутри которого запаяны нагревательные механизмы).
Пленочный (инфракрасный). Базовой основой такого обогрева значатся углеродные и карбоновые стержни.
Виды
На выбор электрической системы влияет вариант ее использования: в качестве основного или же дополнительного отопления, какая площадь планируется под монтаж, какой материал выбран для финишного покрытия пола и другие факторы. Но первоначально нужно определиться с видом самой системы, от которого зависит способ ее укладки и подключения. Рассмотрим существующие технологии электрического обогрева пола.
Кабельный
С этого варианта началась история электрических систем для нагрева полов в помещениях различного назначения. Нагревательным элементом служит токопроводящий кабель, на который подается напряжение. По исполнению он может быть одно- или двужильным. Второй вариант легче уложить и подключить в схему. Но он дороже одножильного проводника и при размещении на значительных по площади объектах есть вероятность возникновения магнитного поля.
Для упрощения и повышения скорости монтажа выпускают нагревательные маты – рулонные изделия из синтетической сетки с закрепленным на ней кабелем. Они дороже бухты с обычным кабелем, но не требуют приобретения крепежной фурнитуры и проведения расчетов длины проводника для определенной площади обогрева.
Кабельный теплый пол
Кроме провода с двойной изоляцией, любая кабельная система также включает терморегулятор и температурный датчик. Особенностью реализации кабельного теплого пола является необходимость его монтирования в стяжку под напольным покрытием или в плиточный клеящий состав.
Пленочное покрытие на основе инфракрасной пленки
Такое покрытие представляет собой многослойную тонкую (менее 1 мм) пленку износостойкого полиэтилена. Между слоями находятся карбоновые нагревательные элементы. Характерная особенность данной технологии – нагрев окружающих предметов и материалов происходит за счет распространения инфракрасного излучения.
Пленочное покрытие дороже, чем кабельные системы, но более привлекательное из-за простоты установки под любое покрытие на горизонтальных и вертикальных поверхностях, высокого КПД, полной пожаробезопасности.
Схема подключения электричества
После монтажа нагревательных элементов испытывают сопротивление провода, по инструкции подключают температурный датчик к терморегулятору. Затем к подведенному кабелю питания подсоединяют сам терморегулятор и провода от нагревателей, питающий и нагревательный кабель заземляют (с помощью специальной клеммы). Подключение всей системы обогрева к электросети выполняется через автоматический выключатель.
Работы выполняются по инструкции, прилагаемой к комплекту электрической системы. Также подробные схемы подключения питания можно изучить на медийных ресурсах производителей или профильных компаний.
Составление схемы
Составить правильно схему можно на основании двух величин:
- владея размерами общей протяженности кабеля;
- зная расстояние, называемое шагом укладки.
Для новшества важна температура, которую будет получать помещение, находящееся в определенном климатическом поясе. Строительный материал со своими особенностями тоже имеет значение. Но, невзирая на эти нюансы, в расчет берется потребляемая мощность, количество киловатт электроэнергии.
Схема электрического теплого пола под плитку
Зная затраты электроэнергии по проекту сооружения, из общей площади исключается территория под мебелью, стационарно размещенной (шкафы и комоды, спальное оборудование).
По технологическим нормам укладки теплого электропола подразумевается расчет только по площади, над которой не стоят мебельные объекты.
Произведен расчет чистой реальной площади:
- теперь готовую схему нужно перенести на основание с помощью яркого скотча;
- линии разметки указывают, где укладывать теплый пол.
Для безошибочных расчетов применяются калькуляторы. В расчет берутся такие данные:
- общая площадь укладки провода;
- учитываются характерные особенности рабочего помещения;
- указанная в паспорте мощность кабеля (Вт / пог.метр).
По мнению некоторых специалистов более равномерно обогреваются площади, где кабель уложен мелким шагом. Но такой провод сложнее монтировать.
Данные расчетов укажут на выбор комплекта для монтажа электрического теплого пола с кабелем, который по длине максимально подходит к найденным параметрам. По длине просто вычисляется шаг укладки. Нормальный шаг равен 7 мм.
Соединение с датчиком тепла и силовой проводкой осуществляется на выровненной поверхности. Места, где производилось соединение, необходимо укрыть гофрированной трубкой.
Техника безопасности
Любые работы по установке электрооборудования должны осуществляться с соблюдением элементарных правил техники безопасности. Несоблюдение таковых может привести к плачевным последствиям.
К основным правилам можно отнести следующие:
- до проведения работ убедитесь, что все помещение, либо отдельная комната, в которой осуществляется установка датчика, обесточена;
- не проводите запуск устройства, которое находится в разобранном состоянии;
- эксплуатация регулятора подразумевает температурный режим от -5 до 40 оС;
- проводите своевременную очистку термостата от пыли;
- очистка аппарата должна проводиться средствами, не содержащими растворитель или бензол;
- ремонт проводите, если только вы на 100 % уверены в своих способностях, при этом вам понадобится разобраться в том, как снять терморегулятор теплого пола;
- следите за тем, чтобы мощность системы не выходила за допустимые пределы, предусмотренные изготовителем термостата.
Помогла вам статья?
ДаНет
Излишки или недостаток длины мата
Если у вас не хватило несколько сантиметров сетки до конца отметки, то можно поступить следующим образом. На большинстве матов, безболезненно для них, можно разрезать сетку-основание и раздвигая ее через одну петлю, увеличить общую длину всех секций.
А если осталось лишнее, можно ли отрезать ненужный кусок?
Делать этого нельзя, так как вы тем самым нарушите погонную мощность теплого пола на квадратный метр.
В итоге температура на элементах будет больше расчетной и мат перегреется. Что в конечном итоге приведет к его выходу из строя.
При этом все же не рекомендуется заводить секции под саму ванну или стиральную машинку. Это значительно уменьшит срок службы как теплого пола, так и бытовой техники. При большом излишке, их можно завести на стену.
Второй вариант — частично или полностью снять кабель с основания сетки и самостоятельно переложить его с меньшим шагом, чем заводской. Либо сделать дополнительные изгибы в нескольких местах.
