Электропроводка в деревянном доме: пошаговая инструкция с фото

Основные требования к электропроводке в деревянном доме

Своды правил ПУЭ и СНиП разрабатываются специалистами в области безопасности. Это не каприз кабинетного чиновника, а перечень необходимых норм, соблюдение которых максимально приближает уровень «беспечности» к желаемому. Можно сказать, что сама жизнь пишет эти сухие главы, за которыми подчас скрыты человеческие трагедии.

Основной причиной возгораний в деревянных постройках является короткое замыкание электропроводки

Статистические данные о пожарах, к сожалению, не оставляют сомнений в том, что деревянное строительство всегда находится на передовой линии риска возгорания. Однако если вспомнить, что сотни (а может, и тысячи) лет наши предки жили именно в деревянных срубах, есть надежда, что всё возможно, нужно лишь грамотно разобраться с проводкой. Ведь именно она в подавляющем большинстве случаев становится причиной возгорания.

Основные требования, содержащиеся в ПУЭ и ГОСТах, сводятся к следующему:

• Расчёт проводки должен производиться с запасом до 30%. Это касается в первую очередь подбора площади поперечного сечения проводов, так как именно от этого зависит степень нагрева изоляции и вероятность короткого замыкания во время эксплуатации. Чтобы охватить всю картину электрификации в целом, необходимо подготовить рабочий проект с подробной схемой и спецификацией разводки электричества, а по окончании работ пройти сертификацию и получить паспорт проводки.
• Качество выполнения соединений не должно допускать ни малейшей возможности поражения жителей дома электрическим током.
• Нагревание и возгорание кабелей недопустимо, так как это с большой вероятностью приведёт к поджогу всего дома. Возможность коротких замыканий должна быть полностью исключена.

Существенным препятствием, затрудняющим самостоятельное проведение работ по установке проводки в деревянном доме, является отсутствие единого документа, регулирующего монтаж. Основные регламенты рассредоточены в нормативных документах ГОСТ и СНиП и не систематизированы. Поэтому при составлении проекта лучше обратиться к профильной организации, имеющей лицензию на такого рода деятельность.

№3. Открытая проводка в деревянном доме

Прокладывать электрические провода внутри деревянных стен не только очень опасно, но и технически сложно. При открытом методе владелец в любой момент может устранить неполадку, так как доступ к проводам всегда открыт, поэтому этот вариант монтажа получил более высокую популярность. Из недостатков называют только неэстетичность ввиду видимости проводов, но сегодня и с этим минусом можно справиться.

Для открытого монтажа проводки в деревянных домах используют:

кабель-каналы, или электротехнические короба. Это наиболее удобный и популярный способ. Такие каналы относительно просто монтируются к деревянной поверхности, а если правильно подобрать цвет, то они будут минимально заметными. Производители выпускают короба с цветом и рисунком под разные породы дерева. В плане эстетичности, стоимости и простоты доступа к проводам это лучший вариант, но правильно рассчитать количество необходимых элементов, поворотов, углов и заглушек не всегда легко;электротехнический плинтус – самый современный вариант, позволяющий достичь максимально эстетичных результатов. В нем предусмотрены фиксаторы жил;ролики для изоляции. Это небольшие керамические элементы, которые монтируются на поверхности и удерживают проводку. Все провода будут на виду, поэтому в плане эстетики вариант не самый лучший, но зато позволяет создать интерьер в стиле ретро. Подобный способ монтажа используют обычно в домах, построенных из оцилиндрованного бревна;специальные скобы. Это самый дешевый и простой вариант, но внешне выглядит не очень;металлорукав используется для открытой прокладки проводки только в нежилых зданиях, так как помещение становится похожим на производственное. Гофра, как ни старайся, не будет лежать идеально, будет провисать, и, к тому же, собирает пыль.

Розетки и осветительное оборудование

В местах, отмеченных для монтирования выключателей и розеток, нужно провести вырезку гнёзд для установки специальных металлических коробок. Технология установки включает в себя крепкую связь кабелей и коробки.

Открытая электропроводка является более безопасной

Одно из главных правил, предполагающее монтаж электропроводки: все элементы обязаны надёжно контактировать друг с другом. Самыми качественными способами крепления являются сварка или пайка. Этот вариант не подвержен коррозии, механических воздействиям и обеспечивает крепкий и долговечный контакт.

Кроме того, монтаж электропроводки предполагает использование медных труб. Если применяются изделия из меди, то их концы развальцовываются. В случае стальных труб применяются гайки, завинчивающиеся на специально нарезанную резьбу. Металлические коробки должны иметь соответствующий защитный класс, чтобы исключить попадание воды и пыли внутрь коробки.

Этапы электромонтажа скрытой разводки

Следует еще раз заметить, что прокладка скрытой сети энергоснабжения в доме из древесины должна выполняться в специальных металлических кабель-каналах, распределительных и монтажных коробках. Технология такой скрытой разводки делится на следующие этапы.

1. Выполняется подготовка трассы для размещения кабель-каналов, распределительных и монтажных коробок. С помощью инструмента по дереву прорубаются или высверливаются штробы, монтажные места под элементы сети и межкомнатные переходы. Для каркасных домов процесс сразу начинается с монтажа кабель каналов в незаполненных пустотах конструкции.
2. Кабель-каналы (трубы или короба) подготавливаются к монтажу. Режутся на необходимые куски согласно монтажной схеме, зачищаются и при необходимости на них нарезается резьба. Также проходят подготовку межкомнатные гильзы и другие элементы сети: распредкоробки оснащаются клеммными планками, а все другие комплектующие очищаются от загрязнений.
3. Производится установка распределительных и монтажных коробок, гильз межкомнатных переходов, труб или коробов кабель-каналов, их стыковка и закрепление в штробах или других пустотах конструкции. Трубы крепятся хомутами, подобранными под размер кабель-каналов, или утапливаемыми в древесину специальными металлическими накладками.
4. Самый ответственный этап монтажа — это протяжка кабелей и проводов в кабель каналы и их подключение. После протяжки необходимо проверить целостность жил и изоляции при помощи тестера, только после этого можно подключать проводку к элементам сети, ориентируюсь по цвету изоляции жил.

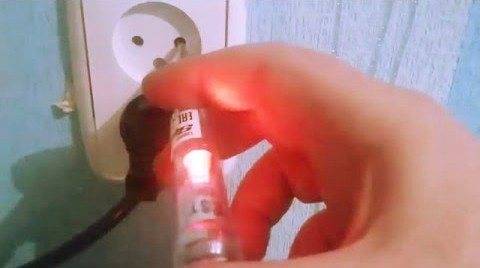

После выполнения всех работ необходимо проверить их качество. Простая проверка с помощью тестера или лампочки-пробника — это не самый подходящий вариант. Лучше пригласить специалиста с соответствующей аппаратурой, который наделен полномочиями выдачи официального документа поверки электропроводки. Этот сертификат позволит вам не только спокойно пользоваться электрической сетью, но и избежать проблем с контролирующими органами. Экономить на этой процедуре не следует, так как стоимость бытовой техники, которая может выйти из строя по причине короткого замыкания, намного превосходит затраты на такую проверку! На последнем этапе вся конструкция скрытой проводки закрывается декоративными или иными элементами.

Крепление кабеля в штробе

При скрытой прокладке в негорючих основаниях кабеля укладывают в специальную канавку, прорубленную в стене. Эти канавки называют штробами, а процесс — штроблением или штробированием. Чтобы кабель в этой канавке держался и не вываливался, его надо каким-то образом зафиксировать. Есть несколько способов фиксации:

• Развести строительный гипс и его «лепешками» фиксировать провода к стенкам сделанного углубления. Способ подходит для небольшого числа проводников с не очень жесткой изоляцией. Во время работы замешивать надо небольшое количество гипса так как он очень быстро «схватывается».

• Использовать дюбель-стяжку. Установка крепежа происходит до прокладки кабеля. Неплохой способ, но требуется много времени. Особенно при установке в бетонные стены или плиты перекрытия. Второй недостаток — при большой протяженности трасс набегает значительная сумма на сам крепеж.

• Если надо сэкономить, берут просто дюбель или гвоздь — в зависимости от типа основания, пробивают им посередине кусок телефонной «лапши», накручивают провод. Установка крепежа как в предыдущем случае — до начала прокладки проводников.

• Для быстрого крепления кабеля в штробе можно использовать куски гофорошланга. Отрезают кусок чуть длиннее ширины штробы, сжав шланг, устанавливают его в штробу. Он хорошо держит кабеля за счет силы упругости, очень сильно экономит время. По мере нанесения штукатурки, такие «держатели» для кабеля можно вынимать.

Особенности горючих оснований

Если скрытую проводку делают в горючих стенах — деревянных, каркасных и т.п. — по требованиям пожарной безопасности, их необходимо прокладывать в негорючей защитной оболочке. Негорючая оболочка — это или гофрошланги из неподдерживающих горение пластиков, или цельнометаллические короба. При использовании гофрошлангов способ крепления такой же, как при фиксации кабеля. Разница — в диаметрах необходимого крепежа.

Для крепления гофошлангов можно использовать любые подходящие по размерам фиксаторы

При использовании металлических коробов, их закрепляют в стене, а затем в лотки укладывают кабели. Такой способ чаще используют в каркасном домостроении, потому что шбробление каналов в деревянных стенах значительно снижает их теплоизолирующие свойства. К тому же деревянный дом постоянно меняет свои размеры и жестко закрепленные короба могут стать проблемой. При прокладке проводки в деревянных домах чаще используют открытую прокладку в кабель-каналах или делают ретро-проводку.

Большие пучки проводов

Часто при разводке электропроводки требуется проложить большой количество кабелей. Чтобы минимизировать время на крепление больших пучков проводов можно:

• Разбить их на пучки по 3-4 штуки и фиксировать стяжками, дюбель-стяжками и т.д. Метод неплохой, но штробы должны быть глубокими что невозможно при малой толщине стен (проблема панельных домов).

• Сделать неглубокую и широкую штробу, в которой «в один слой» разместить проводники, закрепив их при помощи алюминиевой перфорированной ленты. Эти ленты используются при устройстве подвесных конструкций из гипсокартона, стоят недорого.

Также можно использовать комбинацию этих методов. При использовании ленты ее крепят по краям. За счет своей жесткости она хорошо удерживает даже жесткие проводники или гофрированные оболочки. При необходимости можно установить крепеж и между кабелями, но надо следить за тем, чтобы не повредить изоляцию.

Требования к электропроводке в деревянном доме

Основные правила подвода электроэнергии в домах брусового или бревенчатого типов:

• сечение электропроводки должно соответствовать мощности нагрузки с запасом не менее 20%;
• для изоляции кабелей должен использоваться эластичный материал, не поддерживающий горение и устойчивый к внешним воздействиям;
• рекомендуется открытый способ монтажа, что повышает пожарную безопасность;
• в случае применения скрытой схемы внутри перегородок необходимо смонтировать стальные трубы;
• в распределительном щите используют устройство защиты линии и общий пакетный выключатель, позволяющий обесточить дом в случае аварии или проведения ремонта;
• внутри помещений допускаются провода с медными жилами (из алюминиевого кабеля можно сделать наружную часть проводки от столбов);
• для соединения проводников из разнородных материалов следует использовать переходные гильзы, предотвращающие электрохимическую коррозию.

Проект электроснабжения деревянного дома

На первом этапе необходимо построить план дома с указанием точек расположения выключателей, розеток, приборов освещения и распределительных коробок. Владельцу следует определить места установки оборудования, требующего отдельного питания (стиральной машинки, котла отопления, варочной панели и т.п.). После расчета мощности нагрузки по группам определяется сечение провода для разводки, подбираются предохранители и дополнительные защитные устройства (например, грозоразрядники).

Выбор провода и электроустройств

Для подбора нужного сечения кабеля по таблицам определяют пиковую мощность нагрузки, которая будет подключаться к розетке или магистрали электропроводки.

Изоляция не должна поддерживать горение (например, в жилых домах используют кабели марки NYM с дополнительной оболочкой). В проводке необходима дополнительная жила для подключения заземления. Розетки и выключатели подбирают по мощности оборудования и по дизайну дома.

Пример таблицы соответствия сечения, диаметра и мощности нагрузки для медного кабеля (при напряжении 220 В) приведен ниже. Существуют специальные онлайн-калькуляторы, позволяющие подобрать сечение кабеля по исходным условиям (напряжению, числу фаз, мощности нагрузки, протяженности магистралей и материалу жил).

Мощность, кВт	Сечение, мм²	Диаметр, мм
3,0	1,0	1,12
4,1	2,0	1,59
5,9	4,0	2,26
11,0	10,0	3,57

Выбор вводного кабеля и автоматического выключателя

В жилой дом необходимо завести силовой кабель, выдерживающий пиковую нагрузку всего оборудования с запасом не менее 20%. Если производится установка новой разводки с использованием проводов с увеличенным сечением, то необходимо проверить диаметр жил ввода (при недостаточном размере кабель необходимо поменять). Поскольку установить своими руками силовую магистраль невозможно, оформляют заявку в сбытовую компанию и оплачивают стоимость услуги.

Тип автоматического выключателя зависит от количества фаз в цепи питания (1 или 3). Для стандартных бытовых сетей напряжением 220 В используют дифференциальный автомат, обеспечивающий разрыв фазы. Номинал выключателя должен соответствовать пиковой нагрузке. В противном случае возможно преждевременное отключение питания или перегрев жил из-за перегрузки (например, в случае короткого замыкания).

Номинал и тип автомата однофазного питания

Для определения номинала автомата необходимо вычислить силу тока по формуле I=(P/U)xcosµ, где:

• I — искомая сила тока;
• P — общая мощность приборов, Вт;
• U — напряжение;
• cosµ — поправочный коэффициент, принимается равным 0,8.

Также следует определить силу тока при коротком замыкании. Данную величину рассчитывают по уравнению I=3260*S/L, где литера S обозначает сечение жилы в мм², а L равна протяженности магистрали. Следует учитывать, что формула подходит для расчета проводки длиной до 5 м. На основании полученных данных вычисляют коэффициент соотношения силы тока при коротком замыкании к силе тока при коммутации пиковой нагрузки. Показатель учитывают при подборе дифференциального автомата.

Подготовка материалов и инструментов

Для проведения открытого монтажа потребуется минимальный набор материалов и инструментов:

• электрический провод (длину определяют по схеме, а сечение подбирают по нагрузке);
• розетки, выключатели и монтажные коробки для открытого монтажа;
• распределительный щит с автоматическими предохранителями и дифференциальным выключателем;
• электрический счетчик (при условии установки прибора в помещении);
• кабель-каналы с крышками;
• соединительные клеммы;
• строительный уровень;
• тестовый прибор;
• отвертки с плоским и крестообразным жалом;
• инструмент для снятия изоляции;
• электрическая дрель или шуруповерт;
• различные шурупы по дереву;
• изоляционная лента;
• ножовка или электрический лобзик;
• чертежный инструмент;
• изоляционная лента.

Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.

Схема электропроводки.

Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.

Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:

Монтаж электропроводки.

После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.

1. Прокладка кабеля.

Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.

Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.

Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.

2. Монтаж распределительных коробок.

На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам).  Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.

Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.

3. Монтаж выключателей и розеток.

В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.

Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.

Установка выключателей осуществляется аналогичным образом.

4. Установка светильников.

Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.

 Только помните правило, что монтаж светильников одной группы производится параллельно!

5. Установка электрощитка.

От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.

Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.

Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.

6. Установка контура заземления.

При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?

• От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
• В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
• Используя металлическую проволоку, арматура соединяется между собой.
• От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
• На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.

Вот статья о том, как сделать заземление в частном доме.

Разметка местоположения приборов, а также кабеля

Следующим шагом после составления проекта следует разметка линий кабеля, а также мест, где будут установлены выключатели, розетки и иное оборудование. При нанесении разметки нужно все тщательно спланировать, чтобы в дальнейшем не приходилось вносить какие-либо изменения. Кабели должны проходить так, чтобы они не мешали расположению мебели. Удобней всего разместить кабель в специальных каналах, тогда он точно не будет вам мешать и портить внешний вид помещения.

Канал может обладать любым рисунком, что позволяет подобрать его под любой интерьер. В случае с деревянным домом необходимо подобрать рисунок, который будет подходить под дерево. Дополнительно к каналам приобретаются тройники, особые заглушки, а также переходники.

Общие требования к устройству проводки

Обеспечение правил по пожарной безопасности при устройстве электропроводки гарантирует сохранность вашего дома

Электромонтаж в деревянном доме может быть открытым, что наиболее распространено, или скрытым, что встречается реже. Электрика должна устраиваться в соответствии с требованиями, которые определяются ПУЭ (Правилами устройства электроустановки)

Древесина – очень горючий материал, поэтому соблюдение всех норм и технологии крайне важно

Чтобы провести электричество в частный дом, необходимо учесть следующее:

• Качество изоляции. Электрический щит желательно установить в помещении, где есть перегородка из негорючего материала. Он должен быть хорошо изолирован;
• Надёжность проводника. Не рекомендуется прокладка кабеля в ПВХ-гофре. Подойдёт изолированный медный трёхжильный провод;
• Работоспособная и исправная автоматика. Все группы приборов в электроцепи должны содержать автоматический выключатель, срабатывающий в зависимости от допустимой нагрузки тока. Чтобы проводник не перегревался, значения нельзя завышать;
• Уровень пожарной и электрической безопасности. Кабель в деревянном доме нужно укладывать так, чтобы предотвратить перегрев изоляции. Для этого сечение провода выбирают с запасом примерно на 30%, а в гофре и кабель-каналах оставляют пустоты. Для повышения безопасности применяют монтаж открытой проводки, который позволяет визуально оценивать состояние электрокабеля и вовремя устранять повреждения.

Открытая проводка

Открытая электропроводка совсем не означает, что провода будут постоянно в поле зрения. Есть для этого специальные электроплинтусы, которые могут прятать весь провод, а при необходимости открывать к нему доступ. Также, кроме плинтуса, есть еще несколько вариантов, о которых мы еще не говорили:

• прокладка в каналах;
• скобяная проводка;

• прокладка в гофре.

Наиболее эффективным стал электроплинтус, поскольку внутри его корпуса осуществляется надежная фиксация, которая позволяет быстро и легко электрифицировать деревянный дом или дачу.

Монтаж электропроводки цена которого зависит от площади и количества потребителей, может смело проводиться своими руками, выполняя основные правила безопасного подключения и соединений.

Прокладка проводов, установка розеток и светильников в деревянном доме

От щита, провода через автоматы распределяются по своим местам для питания потребителей. В чём особенность прокладки электрических проводов в деревянном доме?

Если мы говорим о скрытой проводке, то вам придётся все провода провести в металлической трубе. Скрытые подстаканники тоже должны быть негорючими и глухими. При выборе диаметра труб, руководствуйтесь заполнением диаметра трубы проводом или группой проводов, не более чем на 40 %.

При открытой прокладке электрических кабелей, требование не такие жёсткие. Провода прокладываются в пластиковых кабель каналах. В металлической трубе кабеля обязательно должны проходить деревянные стены и потолки насквозь. Под все места коммутации проводов – распаечные коробки, подстаканники, светильники и розетки, прокладывают несгораемые подкладки, толщиной не менее 10 мм, в нашем случае использовались асбестоцементные.

1. Входящие через стенку в металлической, стальной трубе, провода из помещения где расположен щит в помещение, где расположена кухня и комната.
2. Распаечная коробка.

В распаечных коробках провода одной или разных групп обрываются, чтобы запитать находящуюся в непосредственной близости электрическую точку, и продолжают свой путь. Соединения проводов в распаечной коробке обычно делают скрутками, но можно воспользоваться и клеммами. В любом случае, соединения должны быть тщательно обжаты (при скрутках), или затянуты (при соединениях с помощью клемм). Оптимальный вариант — спаять или опрессовать при помощи клещей места соединения проводов в распаечной коробке.

1. Асбестоцементные подкладки под распаечной коробкой и светильником.
2. Кабель-каналы.
3. Пластиковая гофротруба – как криволинейное продолжение кабель-канала.

1. Стальные трубы для сквозного прохождения проводов сквозь стены.
2. Асбестоцементные подкладки.
3. Кабель-каналы.

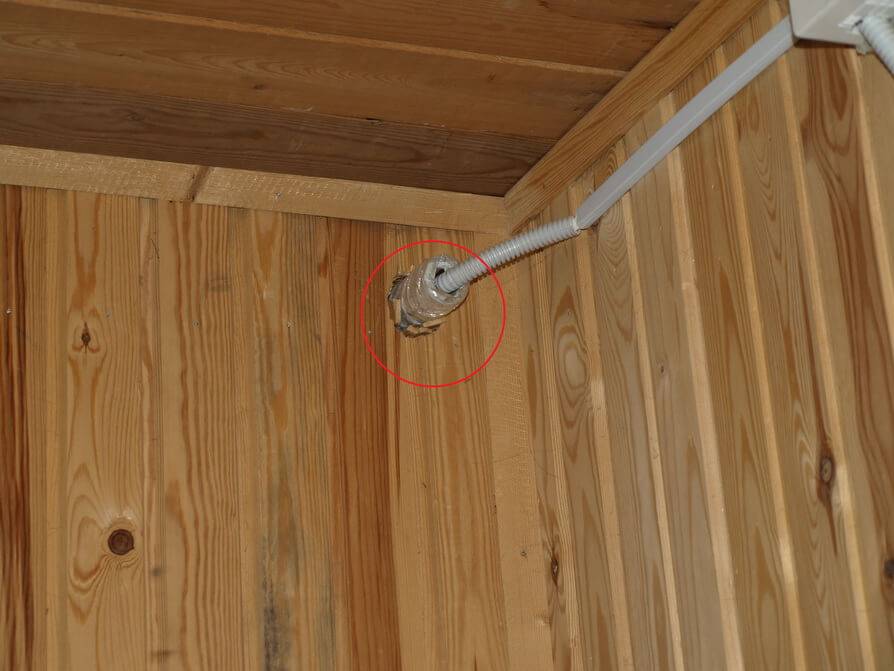

Металлическая труба в стене для прокладки провода в пластиковой гофротрубе.

1. Стальная труба.
2. Распаечная коробка.
3. Асбестоцементная подкладка.
4. Кабель-канал.
5. Гофротруба.
6. Асбестоцементная подкладка.
7. Двойная розетка.

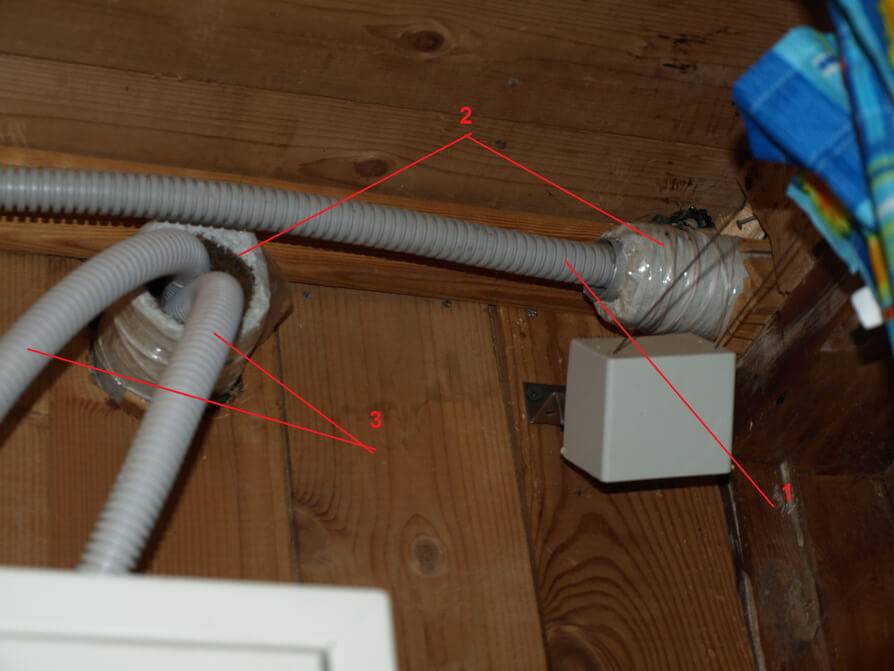

1. Вводной кабель ВВГ 5 х 4 в гофротрубе и стальной трубе входит в дом для подключения в щите.
2. Гофротруба.
3. Гофротруба.

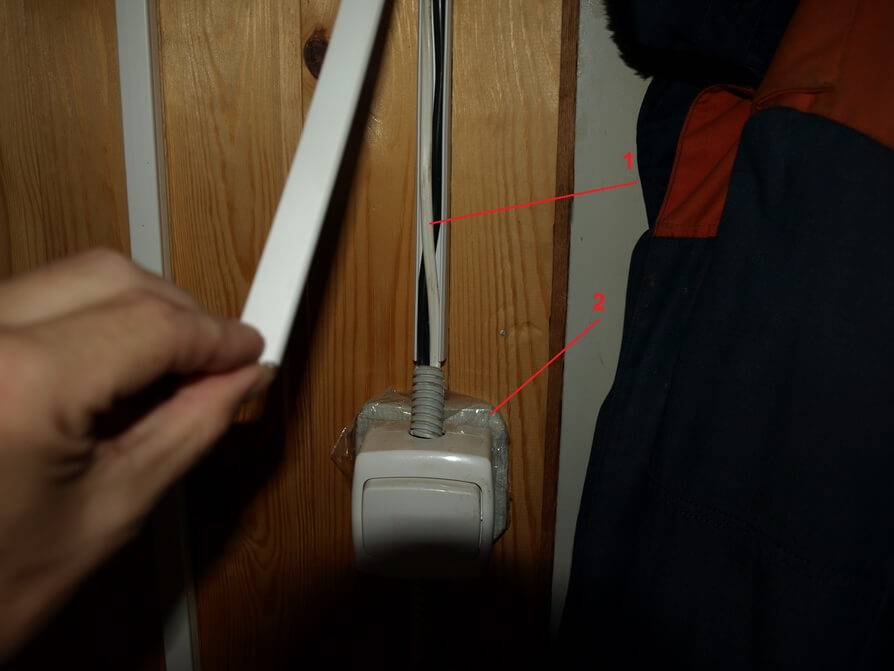

1. Провода на выключатель освещения в кабель-канале.
2. Асбестоцементная подкладка по накладным выключателем.
