Все о трехфазных розетках

Основные виды трехфазных розеток

Трехфазные розетки и вилки бывают самых разных видов и форм, ниже перечислены основные из возможных вариантов, которые встречаются повсеместно:

• Комплект из розетки и вилки для подключения электроплиты. РВ-РШ. Состоит из накладной стеновой розетки и вилки, с четырьмя латунными клеммами, включающими в себя три фазных канала по 16 ампер и общий ноль;
• Стационарные розетки, в исполнении на четыре и на пять контактов, где пятый контакт предназначен для заземляющего провода. Поставляется в обычном, влагозащитном и герметичном исполнении. Являются накладными элементами, требующими монтажа на несущие поверхности. Для этого вида розеток промышленность выпускает специальные силовые вилки, снабженные соответствующим количеством контактов;

• Переносная силовая розетка находит своё применение на объектах, где необходимо кратковременно обеспечить подачу энергии. Чаще всего используется при строительных работах. Различают розетки двух уровней влагозащиты: зашита от брызг IP44 и розетка с усиленной до IP67 влагозащитой. Такая розетка способна выдержать кратковременное погружение под воду и представляет собой набор из розетки и вилки, где все соединения герметичны, что достигается при помощи резиновых уплотнителей;
• Стационарная розетка на 380 вольт скрытого типа установки, устанавливается в местах постоянного пользования, отличительной особенностью таких розеток является то, что они монтируются в специальные монтажные короба или в силовые щиты, при этом механизм розетки спрятан внутри базовой поверхности, на которую она установлена. Различают розетки на четыре и на пять контактов;
• Усиленные розетки, способные выдерживать нагрузку до 63 Ампер, контакты которых выполнены с необходимым запасом прочности. Используются при крупных производствах и для техники требующей указанную силу тока. Имеют обязательное заземление. Могут иметь исполнение с уровнем влагозащиты IP67. Как правило, являются стационарными;

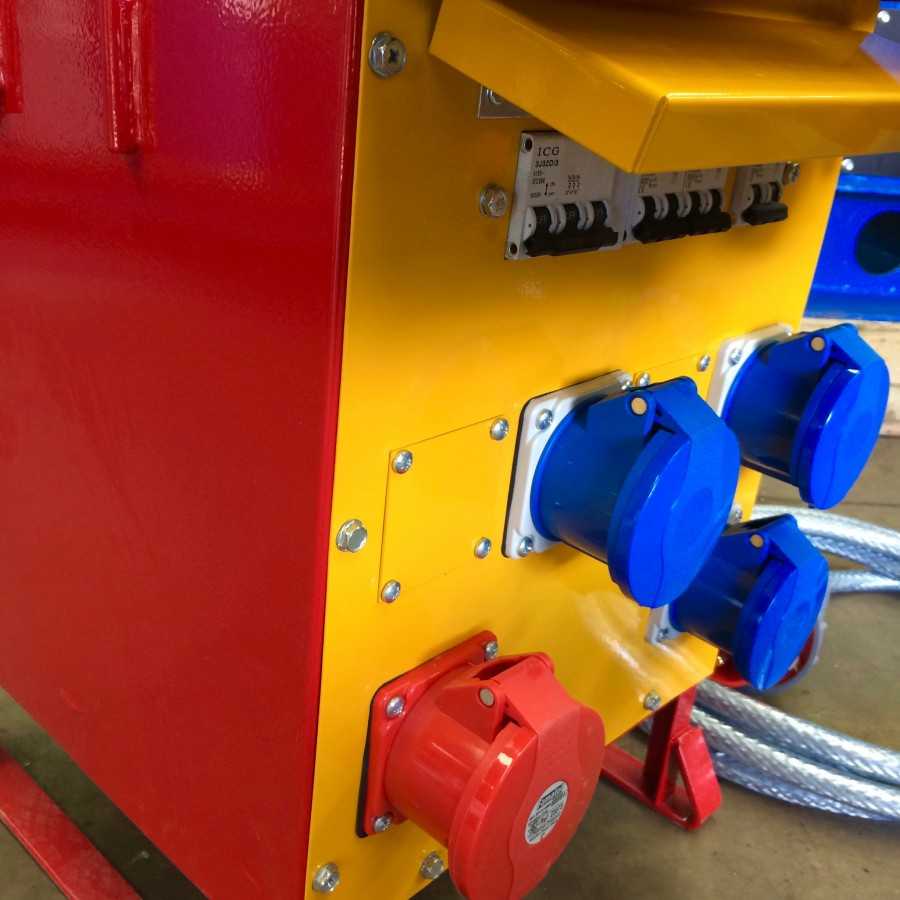

• Двойные и тройные розетки, называемые двух и трёх лучевыми. Используются для подключения нескольких потребителей на один канал;
• Каучуковые розетки и вилки российского производства на 32 ампера, выполненные в соответствии с ГОСТОМ и имеющие сертификаты качества.

Суммируя вышесказанное можно заключить, что розетка на 380 вольт поставляется в следующих исполнениях: настенные – накладные и встраиваемые; переносные – одно, двух, трёх лучевые; с индексами влагозащиты IP 20, IP44 и IP67; на 16, 32, и 63 ампера предельно допустимой силы тока. Краткий обзор розеток видео обязательно смотрите ниже:

Как подключаются фазные провода

Если к розетке будет подключаться электронагреватель или подобное устройство, в котором нет электродвигателя, то порядок подсоединения фазных проводов не имеет значения – устройство будет работать в любом случае. Когда схема подключения предназначена для электродвигателя, то обязательно надо проверить в правильную ли сторону он крутится. Если вращение происходит в противоположном от требуемого направлении, то надо поменять местами любые два фазных провода – в самой розетке, на вилке или на клеммах двигателя.

В идеальном варианте электрики должны проверять порядок подключения фаз, чтобы везде один и тот же двигатель крутился в одну и ту же сторону. На практике же, такое устройство как электродвигатель устанавливается стационарно и гораздо проще поменять местами контакты, чем соблюдать схемы подключения. Особенно это касается предприятий, которые работают много лет, и на которых эти самые схемы уже неоднократно менялись и переподключались под разные нужды.

Подключение розетки 380, общее руководство

• Обесточить линию, на которой будут производиться работы. Проверить отсутствие напряжения мультиметром или отверткой с фазоиндикатором;
• на клеммы, маркированные как L1, L2, L3, подсоединить три разноименные фазы А, В, С. Порядок подключения фаз имеет значение, только если к розетке будет подключаться электрический двигатель (в случае необходимости для изменения направления его вращения поменять местами любые две фазы автомата или магнитного пускателя, включающего двигатель). В остальных случаях порядок подключения фаз произвольный;
• подключить на контакт с меткой “земля” (как на рисунке ниже) или PE, заземляющий защитный проводник от заземляющего контура;
• на клемму с меткой N подсоединить нулевой проводник.

В России наиболее распространены четырех- или пятиконтактныерозетки и разъемы марок РС 32, 115 (125). Зарубежные аналоги имеет смысл устанавливать только при соответствующих вилках электроприборов или из эстетических соображений.

Что важно знать

В трёхфазной сети все три фазы имеют сдвиг равный 120 градусов. Если бы нужно было сделать преобразование трёхфазного 220 Вольт в 380В, или же однофазного 220 в такое же, но с величиной напряжения 380 В, то это выполняется очень просто за счёт обычного повышающего трансформатора. В данной проблеме необходимо не просто увеличение величины напряжения, а получение полноценной трёхфазной сети из однофазной.

Существует три основных способа, с помощью которых можно сделать эту манипуляцию:

• с помощью электронного преобразователя (инвертора);
• путём подключения двух дополнительных фаз;
• за счёт применения трехфазного трансформатора, но при этом мощность всё равно снижается.

Перед тем как преобразовать сетевое напряжение нужно рассмотреть, а нет ли возможности подключить мотор к стандартной однофазной сети без потери мощности. Для начала нужно рассмотреть табличку на самом двигателе, некоторые из них предназначены на оба эти напряжения, как показано на первом фото. Только понадобится конденсатор для пуска.

Вторая табличка показывает, что машина рассчитана исключительно на соединение обмоток звездой и напряжение соответственно 380 Вольт:

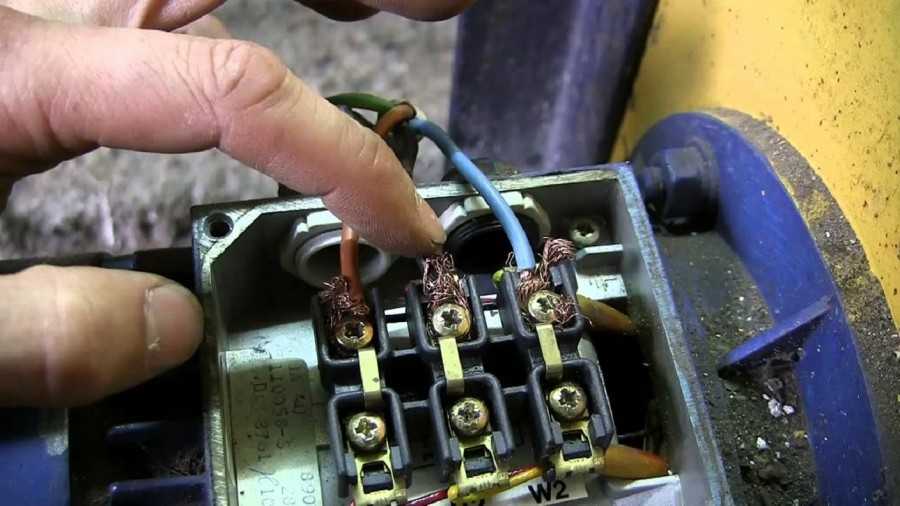

Можно, конечно, разобрать двигатель и найти концы обмоток, но это уже проблематично. Остановимся более подробно на создании качественной трёхфазной сети 380 В из 220.

Особенности монтажа розетки с двумя гнездами

До начала присоединения устройства нужно определить, где находятся фаза и ноль. Проще всего изучить маркировку проводов: фаза — коричневая, черная, белая или красная, ноль — синий, бело-синий, заземляющий провод — желто-зеленый.

Если доверия к маркировке нет, можно самостоятельно проверить расположение фазы и ноля. Сделать это можно так:

1. Надеть резиновые перчатки.
2. Поднести к каждому проводу специальную отвертку-тестер.
3. Оценить сигнал отвертки — на фазе лампочка загорится.

До установки двойной розетки нужно обесточить проводку — повернуть выключатель на автоматах или одном (нужном) автомате в позицию «выключено». Далее в месте, куда нужно будет поставить изделие, повторно проверяется напряжение при помощи специальной отвертки.

Существуют некоторые особенности монтажа двойной розетки в отличие от одинарной. У двойной розетки есть один подрозетник (стакан) с двумя разведенными клеммами, 1 монтажный отдел для проводов.

Схема установки такова: к центральной или верхней клемме следует подсоединить кабель заземления, при этом фаза будет справа, ноль (нейтраль) — слева.

Выбирать кабель надо только из того же материала и с тем же сечением, что и основная проводка. Если предполагается ставить 2 подрозетника, придется просверлить углубления в стене для них дрелью с соблюдением нужного расстояния для отверстий. Перед монтажом следует нанести на стены разметку, если старая розетка здесь отсутствовала.

Виды и схемы подключения

Способы подключения, сечение питающего кабеля, способ его прокладки, а также варианты защиты от аварийных режимов, регламентированы «Правилами устройства электроустановок» (ПУЭ). При подключении трехфазных розеток, как и при прочих подключениях электрических устройств, питающий кабель должен соответствовать номинальному току подключаемого оборудования, что определяет его сечение.

Цвета расключения жил силового кабеля

Материал изоляции кабелей и проводов определяется в зависимости от условий их эксплуатации, а схема расключения, выполняется в соответствии с ПУЭ и ниже приведенным рисунком, где:

• РЕ (заземляющий провод) – желто-зеленого цвета;
• N (нулевой рабочий провод) – голубого цвета;
• L1, L2, L3 (фазные провода) – различной расцветки (красный, белый, черный – как на рисунке или иные, в зависимости от красителей, использованных производителем).

При подключении розеток, оснащенных 4-я контактами, РЕ провод отсутствует, заземление подключаемого оборудования выполняется путем его зануления, а сама система подобного подключения, в соответствии с ПУЭ, называется TN-C системой, предполагающей объединение нулевого и защитного проводников на всей протяженности цепи. Схема TN-C системы заземления приведена ниже:

TN-C системы заземления считается устаревшей, но наиболее широко распространена в существующих электрических сетях напряжением до 1,0 кВ

В зависимости от назначения, штепсельные розетки могут подключаться по отдельной группе, идущей от силового щита или щитка освещения, либо подключаться по шлейфовой схеме, при подключении группы розеток.

При использовании шлейфовой схемы необходимо соблюдать правильную полярность подключаемых контактов, т.к. в противном случае, при подключении электрических двигателей к установленным рядом устройствам, при этом с разной полярностью контактов, вращение роторов будет разнонаправленным, что может привести к выходу из строя подключаемого оборудования.

Пошаговая инструкция подключения розетки

1. Розетку располагают так, что бы контакты под провода располагались снизу.
2. Далее откручиваем болтики на контактах, так что бы провода свободно входили в зажим. Будьте аккуратны в отечественных розетках, если перестараться, то полностью выкрутятся болтики и придется перед подключением сначала наживить обратно контактную пластинку с резьбой. В импортных электрических розетках (например, Legrand), часто устанавливаются самозажимные контакты, в которые достаточно просто вставить защищенный провод.
3. Зачищаем провода на примерно на 1 сантиметр и вставляем в контакты по бокам фазу или ноль, а в центральный- заземляющий проводник.
4. Если от розетки будет подключаться другая шлейфом, тогда под каждый контакт садится по паре проводов соответственно по цветам.
5. Прижимать провода отверткой необходимо с достаточным усилием. Только не перестарайтесь, что бы не вывернуть или не сломать контакты.
6. Перед тем как прикручивать розетку к монтажной коробке, необходимо подергать не сильно провода для проверки надежности зажатия.

Очень важно во избежание возникновения КЗ, что бы не была повреждена или защищена изоляция на проводах больше чем надо

3-х фазная схема в нормальном режиме

Однако остается главный вопрос, как же это все взаимосвязано с обрывом нуля и перенапряжением в розетках? Дело в том, что напряжение изначально из трансформаторных будок ТП и КТП, выходит и приходит в щитовую дома по 3-х фазной схеме, а не по однофазной, как мы рисовали выше.

Что она из себя представляет? В общем случае это четыре проводника:

ноль

и три фазы А-В-С

От каждой фазы подключается отдельный потребитель (квартира, дом) или группа потребителей (несколько квартир в подъезде). При этом ноль у всех общий.

Между фазой и нолем будут привычные нам 220V, а между двух фаз – те самые 380V. При нормальных условиях все лампочки и токоприемники работают исправно.

Можно подключать разную нагрузку, разного номинала, это никак не будет вызывать перенапряжение. Ток в данной схеме течет по каждой фазе, проходит через своего потребителя и уходит через ноль.

Общие сведения о трехфазных розетках

Трехфазная розетка

Современное производство предлагает на выбор два основных типа разъемов с контактами. Один имеет четыре активных микроконтакта, которые подключаются к сети, установленной по форме «треугольник». Наиболее распространенный вариант – трехфазная розетка с заземлением, в которой сочетаются три проводника и заземляющий элемент.

Другой – пятиконтактовая силовая розетка. Подключение осуществляется по схеме «звезда». В данных устройствах три микроконтакта используются для соединения с электросетью, остальные два – рабочий ноль и заземление.

Дизайн устройств может быть разным – расположение разъемов не влияет на работоспособность розеток. Если планируется включать несколько различных приборов, выбирают стандартные модели. Главное, правильно подключить фазу, ноль и заземление. Используют трехжильные провода или скрученные одножильные.

Основная особенность – соединение с нулем. Контакт выглядит так же, как и остальные. На корпусе есть отметка, показывающая расположение нужного микроконтакта.

Какие угрозы имеется при перекосе?

Пренебрегать последствиями такого явления не рекомендуется. Потенциальная опасность перекоса очень велика, а все отрицательные моменты можно разделить на три условных группы:

1. Нанесение вреда потребителям электричества. Оборудование и приборы могут прослужить меньший срок, получить повреждение и полностью выйти из строя.
2. Не меньшая угроза имеется и для источников электричества. В первую очередь надо упомянуть повреждения механического характера, критическое возрастание потребления энергии, снижение эксплуатационных сроков.
3. Для владельцев оборудования в разы увеличиваются расходы на потребляемое электричество, частые ремонтные работы, а также потенциальная опасность получения травм.

Неравномерное распределение энергии по токопроводникам всегда способствует увеличению потребления электричества. Несимметричность в трехфазной сети – это практически неизбежное снижение эксплуатационного ресурса бытовых приборов и техники.

Существует реальная опасность поломки генератора автономной электростанции, ведь происходит существенное увеличение потребляемого топлива и масла. Снижаются параметры безопасности при получении одной из фаз большего напряжения, чем остальными. Следовательно, возникает риск электротравматизма. В подобных ситуациях нередки факты возгорания проводки и приборов.

Таким образом, речь идет об очень серьезных последствиях и значительных затратах на преодоление их последствий. Существует несколько способов профилактики нежелательного воздействия перекосов.

Виды и характеристики

Розетка состоит из изолирующего пластмассового корпуса с крышкой, уплотнительной прокладки из резины или силикона и контактного механизма. Как видно на фото, розетки на 380 вольт отличаются от привычных бытовых и по внешнему виду.

Изделия производятся в двух вариантах в зависимости от особенностей среды установки: для мобильных устройств или создания постоянной точки подключения. Есть модели с дополнительной защитой для работы под открытым небом, в помещениях с повышенной влажностью или сильным запылением.

Количество входных гнезд и проводов подключения 4 или 5 может указывать на наличие или отсутствие контакта для заземления.

Для подсоединения проводов в различных моделях используются пружинный ножевой контакт или винтовой зажим.

Розетки современного образца снабжаются гнездом электрической или механической блокировки, которая помогает избежать вхождения вилки в неправильной позиции.

Устройство заземления на улице у дома

Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.

Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:

• металлический уголок размерами 50х50х5 мм;
• стальная лента шириною 40 мм и толщиною 4 мм;
• металлическая проволока катанка диаметром 8-10 мм.

Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.

Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.

Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.

Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.

Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.

На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.

Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры

Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант

И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра

И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.

Устройство и схема трехфазной розетки

Основная особенность монтажа заключается в том, что подсоединение трехфазного питания осуществляется через три фазы, а также нейтральный контакт. Большинство потребителей электроэнергии — однофазные, поэтому их нагрузка распределяется равномерно по каждой фазе. Чтобы обеспечить подключение трехфазного устройства, в помещении обязательно должна быть реализована отдельная группа. На рисунке изображена схема подключения оборудования в здании с 380-вольтной сетью.

Пример трехфазной электросхемы в доме с сетью 380 вольт

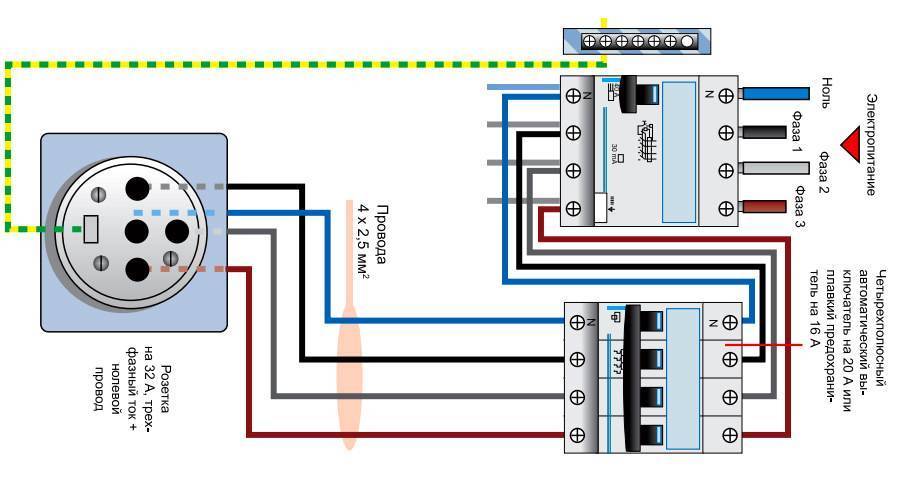

На входе расположен трехполюсный автомат, рассчитанный на 40 ампер. К нему подключается три фазы — провода в черной, красной и серой оболочках. На правой части схемы располагается счетчик. Нулевой провод выполнен в синем цвете и сразу идет на прибор учета, а с выхода подается на шину N и разводится по группам. Электросхема включает в себя две группы электророзеток и одну освещения, причем каждая из них установлена на единственной фазе.

Трехфазная электроцепь выведена на отдельной линии. В соответствии с простейшей схемой подключения соединение контактов осуществляется через собственное автоматическое оборудование, а затем выводится непосредственно на розетки. В них через специальные вилки можно установить нагрузку на 3 фазы.

Мощность самой розетки, а также автоматического оборудования зависит от силы электрических приборов. Первые могут работать в условиях высоких токов, а вторые — нет, поскольку используются для защиты электросети.

Особенности устройства

В зависимости от вида розетка может иметь разный дизайн, но такие изделия всегда оснащаются не менее чем четырьмя контактами. Три из них относятся к категории фазных, а четвертый — заземление.

Основные элементы конструкции:

• основание устройства;
• сам механизм электророзетки;
• защитная крышка приспособления;
• уплотнительное колечко, оснащенное внутренним отверстием на 2 см.

Выбор необходимого числа разъемов на электророзетке производится с учетом рекомендаций:

1. Если соединение выполняется по треугольной схеме, то потребуется устройство на 4 контакта. Три из них будет фаза, а четвертый — заземление.
2. При использовании схемы типа звезда понадобится пять контактов. Три будут фазными, один — нулевой и еще — защитный нулевой.
3. Устройства с 7 разъемами применяются в случаях, когда требуется эффективно защититься от поражения напряжением. В них три контакта будут фазными, три — нулевыми и один — защитный ноль. Каждая фаза должна иметь собственное устройство защитного отключения.

Четырехконтактные разъемы применяются только в электросхемах подключения типа треугольник. Устройства с пятью контактами могут использоваться и в треугольных электросхемах, и в «звездах». Подача питания будет осуществляться на конкретные клеммы. Затем через электророзетку можно подключать различные электрические приборы и оборудование. Кабели, которые идут на трехфазный разъем, должны обладать диаметром не меньше 2,5 мм2.

Если нагрузка в сети слишком высокая, то диаметр проводников для подключения трехфазной розетки может составить до 6 мм2.

Разновидности

Все устройства делятся на несколько классов по следующим параметрам:

1. Метод монтажа. Открытые электророзетки устанавливаются для внешних электросетей и размещаются непосредственно на стене. Устройства могут применяться в фасадной либо внутренней части зданий. Накладная фурнитура используется в помещениях с повышенной влажностью. Если электросеть скрытая, обычно применяются закрытые устройства, они утапливаются в стену, их монтаж более трудоемкий за счет необходимости сделать углубление.
2. Возможность устойчивости устройства к воздействию различных внешних факторов, этот параметр обозначается символами IP и цифрами. Первая определяет величину защиты от попадания внутрь розетки сторонних частиц — если 0, то защита отсутствует, 6 — максимальная защищенность. Следующая цифра обозначает влагозащиту — если 0, то устройство не защищено, 8 — может использовать под водой. Тип IP44 считается наиболее распространенным в плане защищенности, поскольку позволяет защитить розетку от проникновения воды и грязи внутрь.
3. Назначение. Устройство может не иметь заземления и предназначаться для подключения к электрооборудованию без соответствующего контакта. Если розетка оборудована контактным элементом, то подсоединение производится посредством специальных выходов и боковых разъемов. В продаже можно найти устройства, с защитными пластмассовыми шторами, которые открываются только при направлении в них штырей от вилки. Существуют электророзетки, оборудованные специальными выталкивателями штырей, устройствами защитного отключения или таймерами.

Розетка 3P+PE+N

Если требуется подключить передвижное электрооборудование, к примеру – сварочный инвертор, компрессор, станок, рекомендуется использовать розетку 380 вольт 5 контактов 3P+PE+N. Обычно это бывает нужно в мастерских, автогаражах и на стройках. Как подключить это устройство?

Для начала нужно разобрать розетку, чтобы добраться до винтовых зажимов. В данном случае их будет пять. Согласно схеме подключения розетки 380 вольт, на клеммы, маркированные как L1, L2, L3, присоединить по одной из трех фаз в свободном порядке. Последовательность фаз оказывает влияние только на то, как будет вращаться двигатель — по часовой стрелке или против. Если потом окажется, что ротор крутится не в том направлении, в каком требуется, можно будет поменять местами какие-либо две фазы на выключателе, или на пускателе. На клемму с надписью N присоединяется ноль

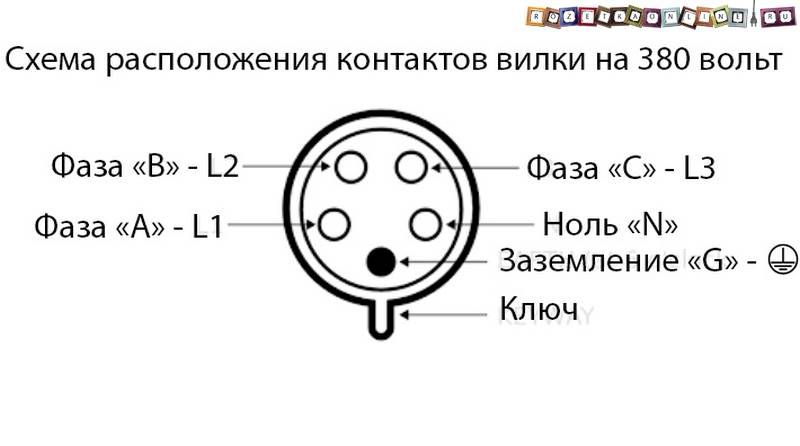

Следует обратить внимание, что на вилке зеркально тоже находится контакт ноль, необходимо их совместить. На контакт, обозначенный PE или значком заземления, подключается проводник, подсоединенный к защитному заземляющему контуру

Гнездо PE располагается возле направляющего углубления, которое не позволяет воткнуть вилку в розетку ошибочно.

Виды и схемы подключения

Способы подключения, сечение питающего кабеля, способ его прокладки, а также варианты защиты от аварийных режимов, регламентированы «Правилами устройства электроустановок» (ПУЭ). При подключении трехфазных розеток, как и при прочих подключениях электрических устройств, питающий кабель должен соответствовать номинальному току подключаемого оборудования, что определяет его сечение.

Цвета расключения жил силового кабеля

Материал изоляции кабелей и проводов определяется в зависимости от условий их эксплуатации, а схема расключения, выполняется в соответствии с ПУЭ и ниже приведенным рисунком, где:

• РЕ (заземляющий провод) – желто-зеленого цвета;
• N (нулевой рабочий провод) – голубого цвета;
• L1, L2, L3 (фазные провода) – различной расцветки (красный, белый, черный – как на рисунке или иные, в зависимости от красителей, использованных производителем).

При подключении розеток, оснащенных 4-я контактами, РЕ провод отсутствует, заземление подключаемого оборудования выполняется путем его зануления, а сама система подобного подключения, в соответствии с ПУЭ, называется TN-C системой, предполагающей объединение нулевого и защитного проводников на всей протяженности цепи. Схема TN-C системы заземления приведена ниже:

TN-C системы заземления считается устаревшей, но наиболее широко распространена в существующих электрических сетях напряжением до 1,0 кВ

В зависимости от назначения, штепсельные розетки могут подключаться по отдельной группе, идущей от силового щита или щитка освещения, либо подключаться по шлейфовой схеме, при подключении группы розеток.

При использовании шлейфовой схемы необходимо соблюдать правильную полярность подключаемых контактов, т.к. в противном случае, при подключении электрических двигателей к установленным рядом устройствам, при этом с разной полярностью контактов, вращение роторов будет разнонаправленным, что может привести к выходу из строя подключаемого оборудования.

Основные принципы подключения

Присоединение трехфазной розетки заключается в подключении 4 (без заземляющего проводника) или 5 жил, три из которых будут фазными, четвертый – нулевым, а пятый (если он есть) – земля. Во время покупки розетки нужно представлять, подойдет ли к ней имеющаяся на приборе вилка. Если нет, то лучше купить и штепсель (на оборудовании можно будет его поменять).

Перед началом работ индикатором напряжения необходимо определить, где находятся фазы, ноль и земля на подводящем кабеле

Важно не перепутать, так как подключение фазы на клемму нуля или заземления повлечет поломку оборудования и поражение человека электрическим током. Затем отключить напряжение питания, убедиться в его отсутствии при помощи тестера

После того, как все работы будут проведены, следует включить автомат питания, удостовериться в отсутствии фазы на корпусе, замерить напряжение между фазами – оно должно составлять 380 В. Розетка подключена правильно, если все условия соблюдены.

Способы модернизации розетки

Смонтировать несколько розеток на месте одной можно двумя способами, достаточно часто применяющимися в быту:

• установка двойной розетки;
• монтаж блока из нескольких розеток.

Способы не равноценны, поэтому для правильного выбора нужно знать особенности используемых устройств.

Достоинства двойной розетки:

• возможность выбора модели, пригодной к установке в имеющийся подрозетник — без причинения вреда отделке квартиры устройством дополнительного монтажного гнезда;
• более низкая, чем у двух одинарных, стоимость.

Недостатки двойной розетки:

• меньшая жёсткость крепления на основании – наружная часть значительно больше стандартного подрозетника;
• суммарный допустимый ток на обе пары штепсельных разъёмов — 16 А (на столько же рассчитаны одинарные розетки);
• штепсельные разъёмы фиксированной ориентации, ограничивающей возможность разворота устройства на 90o при установке.

Установка двойной розетки, как внутреннего, так и наружного размещения, идентична монтажу одинарной:

• Встраиваемое устройство можно подобрать по размерам имеющегося подрозетника. Если же двойная розетка имеет монтажную коробку индивидуальных габаритов, то под неё выполняется гнездо соответствующих размеров.
• Наружная розетка монтируется согласно инструкции изготовителя, на плоский подрозетник.

Для справки. Кроме простоты монтажа, накладные двойные розетки удобны тем, что подключать их можно как наружным, так и скрытым способом – расположив поверх точки выхода кабеля из стены.
