Как правильно подключить двухклавишный выключатель света и не допустить ошибок.

Виды двухклавишных выключателей

Видов, подвидов, типов двухклавишных выключателей существует множество. Но самыми основными принято считать: для внутренней установки и для наружной установки. Каждый из этих видов необходимо рассмотреть подробнее для того, чтобы разобраться, что они из себя представляют.

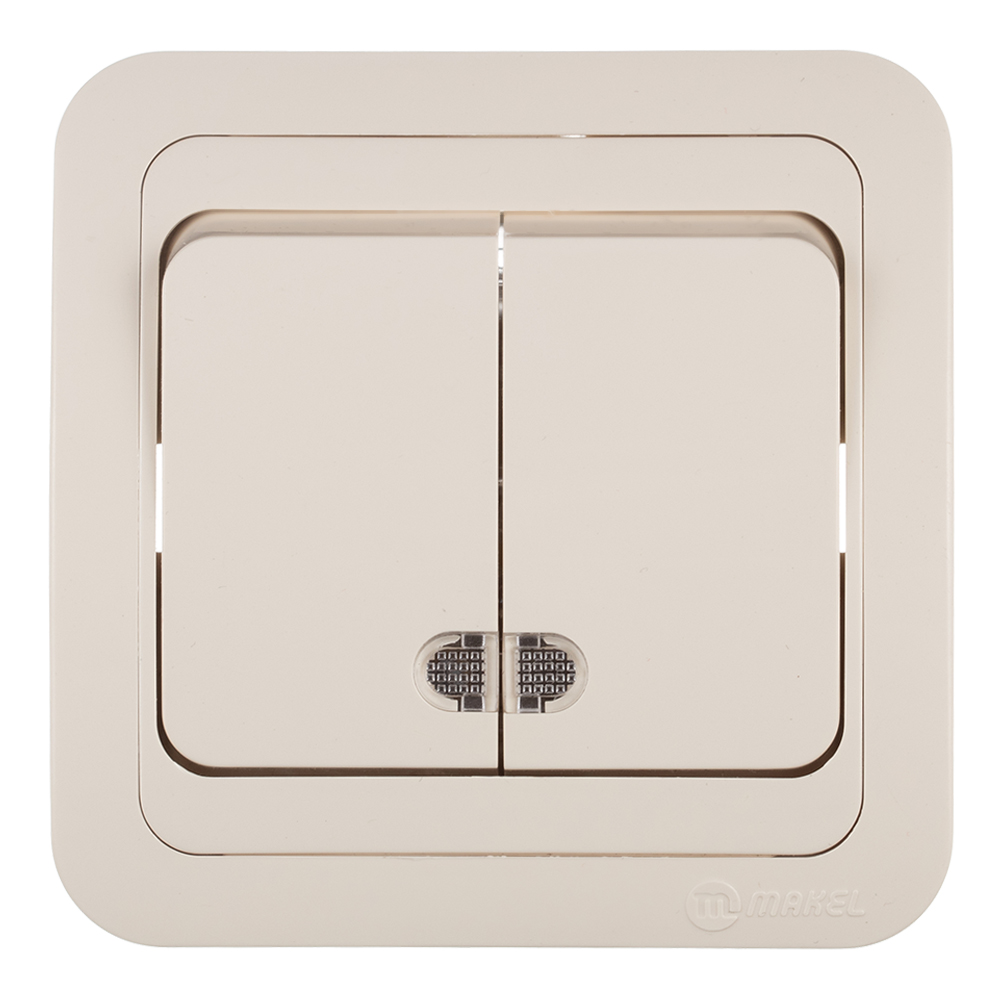

Для внутренней установки

Данная разновидность является наиболее популярной для установки в жилых квартирах, офисах и других похожих помещениях. Большую популярность она получила недавно, благодаря своей простоте в использовании и установке.

Располагается внутри распределительного или монтажного короба, который прикрепляется к бетонной или гипсокартонной стене.

Благодаря тому, что данный вид, как бы имеет углубление в стенку и его практически не видно, так как он сравнялся со стеной, ему и дали название «выключатель внутренней установки».

Проводки к данному виду подводятся через утопленные каналы, которые называются штробом. В случае, когда двухклавишный выключатель располагается на гипсокартоне, то к нему дополнительно цепляется гофрированная труба.

Выключатели.

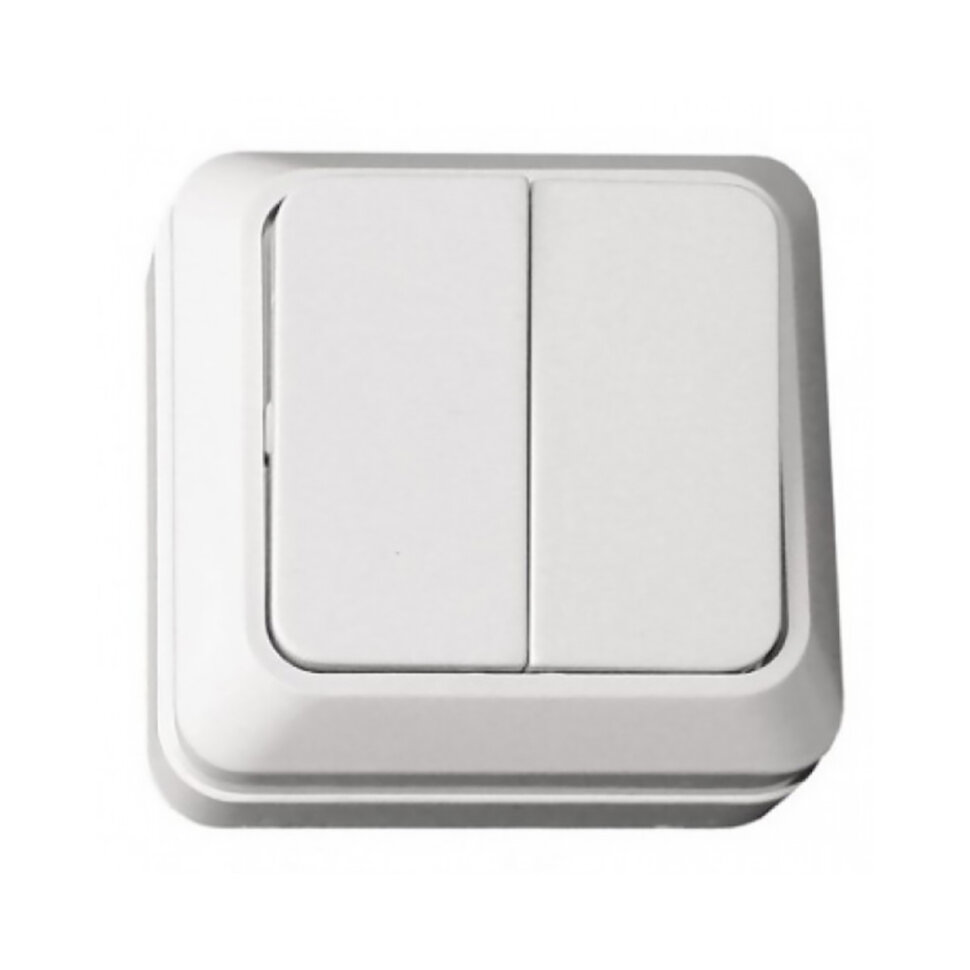

Для наружной установки

Если при выполнении мероприятий по установке выключателя делается открытая проводка, то требуется воспользоваться разновидностью «наружной установки». Прикрепляются данные элементы на негорючие стены или другой негорючий элемент. А проводка к ним подводятся через каналы в виде гофрированной или пластиковой трубы.

В большинстве случаев схема с подключением «наружной установки» используется в деревянных помещениях.

Также данная разновидность широко применяется в погребах, сараях, банях, летниках и так далее. Делается она гораздо проще в отличии от первой разновидности.

Поэтому любители-электрики предпочитают выбирать именно этот вариант. Утопить внутрь дерева провода скорее всего не получится, поэтому приходится делать открытую проводку. Она является менее безопасной, но тем не менее имеет место быть.

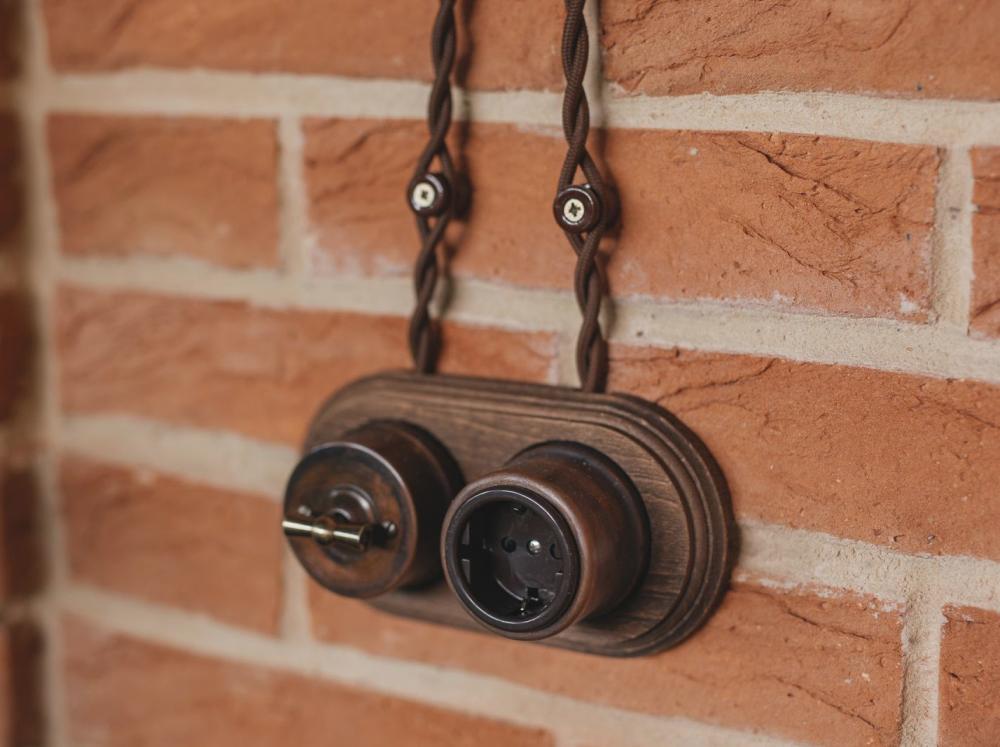

Примеры наружной проводки

Что необходимо знать перед подключением двойного выключателя света

Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод. Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым. Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы. Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов. Обычно применяются:

• • самозажимные клеммы;
  • винтовые зажимы;
  • колпачки либо изолента для скрученных вручную проводов.

Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем. Самозажимные клеммы обеспечат надежное прочное соединение.

Чтобы правильно подключить выключатель к лампочке, необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности.
При обеспечении электромонтажа в помещениях часто возникает вопрос, как проложить кабель с помощью гофрированной трубы. Узнать все советы по выбору гофры и последовательности работ можно здесь.

Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:

• • 2 отвертки — плоскую и крестовую;
  • монтажный или канцелярский нож либо другое устройство для снятия изоляции;
  • пассатижи либо бокорезы;
  • уровень строительный.

Схема подключения

С конструкцией и особенностями двойного выключателя мы разобрались, теперь надо выяснить, как его подключить. Рассмотрим два примера:

1. Управление многорожковой люстрой.
2. Управление раздельными группами светильников.

Подключение к люстре с несколькими лампами

Предположим, в нашем распоряжении есть пятирожковая люстра, лампы которой соединены в две группы: по 2 и 3 лампы.

Здесь синий провод является общим для всех ламп, красный питает первую, а желтый – вторую группу. Включая эти группы в той или иной комбинации, можно получить 3 градации яркости:

1. Лампы не горят.
2. Горят 2 лампы.
3. Горят 3 лампы.
4. Горят 5 ламп.

Как реализовать это на практике? Если ты имеешь хотя бы базовые знания электротехники, решение этой задачи для тебя не составит труда. Для начала проясним этот вопрос на бумаге:

Замыкая левую клавишу, ты включаешь группу из двух ламп. Вторая управляет группой из трех ламп. Если включить обе клавиши, будут гореть все рожки

Обрати внимание, что нулевой провод, который я обозначил буквой N (нейтраль), подключается напрямую к лампам, а обе группы ламп подключаются к одной фазе через двойной выключатель. Сделано это в целях безопасности: когда обе клавиши выключены, на люстре нет напряжения

Это позволяет безопасно менять лампочки в светильнике и даже производить его ремонт, не обесточивая всю квартиру.

Теперь решим этот вопрос на практике. Прежде всего от будущего местоположения выключателя до ближайшей распредкоробки, которая есть в каждой комнате, необходимо сделать штрабу для прокладки проводки – глубокую канавку в штукатурке. Если люстра вешается на новое место, то штрабу от коробки нужно провести и к ней. Сделать это можно болгаркой либо простым напильником.

В месте расположения будущего двойного выключателя необходимо при помощи коронки и обычного зубила сделать посадочное место.

В готовые посадочные места установи пластмассовые подрозетники: они обычно крепятся на шурупы через дюбели или просто на цементный раствор.

Установка подрозетника на гипсовый раствор

Теперь в штрабу уложи трехжильный провод, пропущенный через пластиковую трубку подходящего диаметра. Трубка не является обязательным элементом, но она здорово облегчит ремонт, если проводка сгорит. Достаточно будет просто выдернуть сгоревший провод, не разрушая стену, и заправить при помощи проволоки новый.

Вскрой распределительную коробку и с помощью указателя напряжения (индикаторной отвертки) найди ноль и фазу. Теперь пора обесточить квартиру, убедиться при помощи того же указателя, что напряжения нет, и собрать несложную схему:

В первую очередь подключи и установи сам выключатель. На фото ниже хорошо видно, куда подключать провода.

Теперь . Сделать это проще всего при помощи специальных зажимов, хотя можно использовать и обычную скрутку с последующей ее изоляцией.

Осталась распределительная коробка. Сделать нужные соединения (см. схему выше) можно плотной скруткой с последующей пайкой или при помощи специальных зажимов.

Соединение проводов в коробке скруткой, пайкой и при помощи зажимов

Подключение точечных светильников

В последнее время широкое распространение получили подвесные и натяжные потолки, а с ними и точечные светильники.

Поскольку для общего освещения используется большое количество светильников, их нередко разбивают на группы, каждая из которых может включаться отдельно. Это позволяет не только изменять общий уровень освещенности, но и разбить помещение на зоны. Если у тебя в комнате несколько групп светильников, то для их управления удобно использовать все тот же двойной выключатель. Схема их подключения будет такая же, как и у люстры, только вместо рожков в группы собираются точечные светильники.

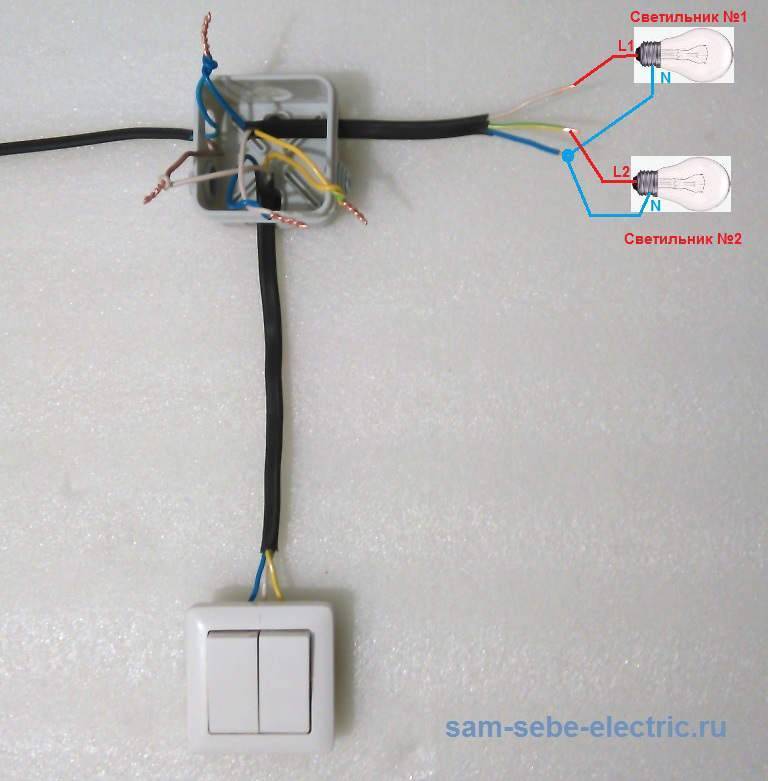

Как это будет выглядеть на практике? В качестве примера я разбил светильники на группы по размерам и мощности.

Вот ты и познакомился с двойным выключателем. Теперь ты знаешь, как он работает, и при необходимости сможешь его самостоятельно установить и подключить.

Предыдущая
Вопросы экспертуПодключение светодиодной ленты для подсветки лестницы от одного кабеля
Следующая
Вопросы экспертуПодключение проходного выключателя с 2х или 3х мест

Спасибо, помогло!Не помогло

Конструктивные особенности 2х клавишного П.В.

Многочисленные компании производители, делают разные модели двухклавишных проходных переключателей. Внешним видом с лицевой стороны они ничем не отличаются от обычных, бывают варианты с подсветкой клавиш и без нее.

Рис. 3. Внешний вид двухклавишного проходного выключателя с лицевой стороны

Конструкция креплений в стене стандартная с раздвижными металлическими планками, которые разводятся вращением винтов.

Рис. 4. Пример крепления двухклавишного проходного выключателя в стену

Каркас, на котором крепятся контактные клеммы, и механизм переключения может быть пластиковым или керамическим, как правило, для токов выше 10А изделия делаются на керамической основе.

Существенным отличием от других моделей считается то, что расключение ПВ двухклавишного осуществляется через шесть контактов.

Рис. 5. Шесть контактных групп на керамической подложке проходного выключателя «Lezard»  с двумя клавишами

Контактные группы могут быть на пружинах или с болтовыми зажимами. Для удобства монтажа на керамической подложке выключателей «Lezard» контакты нумеруются, так же как и на других моделях, маркировка предусматривает максимально допустимый ток нагрузки. На некоторых изделиях есть упрощенная схема подключения.

Не надо долго думать, как переключатель Werkel подключить в эту схему,. Провода на контакты крепятся очень удобно, нажатием кнопки отверстие контакта открывается, вставляется провод, при отпускании контакты зажимаются. Выключатели серии АВВ Busch-Jaeger basic 55 и ABB Niessen Zenit имеют съемные модульные механизмы на общем каркасе корпуса. При необходимости в один корпус можно вставить модули для обычного или проходного выключателя.

Не трудно понять, как подключить 2 клавишный abb, по той же схеме, что и «Lezard»  конструкция зажимных клемм у них одинаковая.

Принципы работы и виды выключателей – что нужно знать, чтобы не причинить себе вред

Замена выключателя света в квартире – это относительно быстрая процедура, которая не требует каких-либо дополнительных инструментов и оборудования

Однако действовать необходимо максимально осторожно и аккуратно, поскольку приходится иметь дело с электричеством. Неправильные действия могут привести к очень плачевным последствиям:

• Возгорание проводки в распределительном щитке и стенах;
• Выход из строя светильников и прочих бытовых приборов, подключенных к сети;
• Короткое замыкание;
• Самое печальное развитие событий – поражение электрическим током.

В этой связи перед началом работы обязательно требуется приобрести защитные перчатки, желательно из резины, в точности соблюдать все требования и правила техники электробезопасности. Чтобы не допустить ошибки во время работы, рекомендуется потратить некоторое время на изучение конструктивных особенностей электрического оборудования, а также запомнить схемы подключения в цепи электропроводки. В некоторых случаях даже можно сфотографировать на телефон, чтобы в дальнейшем не возникло проблем после замены сломанного устройства.

В силу того, что выключатели света используются практически постоянно, особенно в зимнее время года, разработано огромное количество самых разных моделей, которые отличаются внешним видом, конструктивными особенностями, функционалом. В первую очередь различают две группы выключателей в зависимости от крепления к стене:

1. 1.
   Скрытая проводка – используется специальный металлический или пластиковый подрозетник, установленный в углублении стены. Именно в этом месте происходит установка оборудования.
2. 2.
   Открытая проводка – в этом случае потребуется накладные выключатели, которые нашли применение в щитовых изделиях из дерева. Кабель выведен наружу, поэтому его приходится прятать в специальных кабель-каналах, чтобы нечаянно не повредить в процессе повседневной деятельности.

Если говорить о конструкции клемм, при помощи которых устройство крепится к проводке, то выделяют также две основных группы. К первой относятся винтовые клеммы – эти элементы предназначены для закрепления зачищенных концов провода, расположенных между пластинами. Если использовать алюминиевые провода вместе с латунными пластинами, то создается большое сопротивление, что вызывает серьезный перегрев всего оборудования в целом. Чтобы избежать этого, необходимо постоянно подкручивать винты, что обеспечит качественный контакт между элементами. При этом медь таким перепадам температуры не подвержена, поэтому проводка из медных проводов не перегревается.

Естественно, менять проводку на медь представляется процессом достаточно сложным. Гораздо проще воспользоваться зажимными клеммами, которые оснащены специальным пружинным механизмом. Благодаря этому латунная пластина постоянно находится под огромным давлением, результатом чего является надежный и качественный контакт. Возможность возгорания минимальна, тогда как профилактического подтягивания винтов больше выполнять не потребуется.

Исходя из количества кнопок, выключатели света бывают:

1. 1.
   Однокнопочные – работа с одним источником света или группой светильников. При нажатии происходит включение сразу всех осветительных элементов, подключенных к данному выключателю.
2. 2.
   Устройства с двумя и более кнопками – при помощи таких устройств можно включать отдельные лампы на люстре. Очень удобно, особенно если светильник оборудован большим количеством ламп. В таком случае можно включить лишь несколько ламп, чтобы не тратить большое количество электрической энергии.

Говоря о разновидностях выключателей, невозможно не отметить современные дорогие конструкции, которые становятся все более востребованными:

• С диммером – вращающийся элемент, дающий возможность плавного увеличения или уменьшения яркости света;
• Сенсорные – реагирующие на ладонь, поднесенную в непосредственной близости от оборудования;
• Акустические – срабатывающие на голосовые команды или хлопки;
• С дистанционным управлением.

Подсоединение электроприборов

Для подключения электрических приборов и вспомогательных средств нужно знать технику безопасности и принципы правильного соединения цепей.

Для любого соединения проводов необходимо зачистить их концы с помощью острого ножа. На расстоянии 1,5–2 сантиметра от конца нужно сделать круговой надрез изоляции и плоскогубцами потянуть изоляцию на себя. Она должна легко отделиться.

Сейчас есть множество удобных контакторов, которые позволяют сделать подключение без пайки. С их помощью можно как подключить патрон для лампочки, так и целую люстру. Если контакторов нет, допускается скрутить зачищенные концы проводов, заизолировать их и надеть специальные колпачки. Такой способ не подходит только если требуется соединить провода из разных материалов.

Подключение одноклавишного выключателя

Перед тем как подключить выключатель к лампочке, нужно еще раз удостовериться в безопасности. Перед отключением электричества нужно убедиться в работоспособности индикаторной отвертки, прикоснувшись ей по очереди к каждому из отверстий в розетке. Индикатор должен загореться в одном из гнезд.

Отключив подачу электропитания в помещение, перед взаимодействием непосредственно с токоведущими проводами нужно еще раз проверить отверткой отсутствие фазы на них, а после этого, прикоснувшись тыльной стороной ладони к проводнику. Даже если все манипуляции с устранением опасности не привели к успеху, такое прикосновение к проводу под напряжением не будет иметь серьезных последствий.

Существует самый простой вариант, как подключить выключатель света на одну лампочку. Для того чтобы лампа засветилась, необходимо правильно подать на нее напряжение, то есть включить ее между фазой электрической сети и нулем. Прерыватель, он же выключатель, обязательно должен разрывать фазовую цепь, таким образом обеспечивается пожарная безопасность.

По схеме подключения выключателя к лампочке видно, что ноль и фаза электропроводки приходят в распределительную коробку. Далее нулевой провод уходит на соединение с лампой, а фазовый – на размыкающий контакт выключателя. Соединение второго контакта прерывателя с лампой также можно увидеть на схеме. Необходимо присоединить все токоведущие элементы так, как показано на схеме, сделать скрутки и спайки жил и заизолировать их изолентой или специальными колпачками.

После того как вам удалось провести все подсоединения, необходимо закрыть распределительную коробку, правильно повесить лампу и абажур и установить выключатель. Внешний выключатель устанавливается просто – нужно присоединить его корпус к стене посредством шурупов. Для внутреннего выключателя порядок действий таков:

1. Установить в углубление в стене подрозетник (стакан);
2. Вывести провода, идущие к выключателю;
3. Снять лицевую часть прерывателя;
4. Присоединить выключатель к токоведущим частям, соблюдая схему и технику безопасности;
5. Ослабить винты, разгибающие «лапки» прерывателя так, чтобы он проходил в стакан;
6. Установить выключатель в подрозетник;
7. Затянуть винты, держащие «лапки» и проверить надежность установки конструкции;
8. Закрепить лицевую часть выключателя.

Установка двухклавишного прерывателя

Отличие установки «двухклавишника» в том, что схема соединения его с источниками света усложняется. Такие выключатели используются для того, чтобы присоединить люстру, имеющую несколько режимов работы, или чтобы можно было раздельно включать разные лампочки, вмонтированные в потолке, или для того, подать питание в несколько комнат с одной электроцепи.

Схема подключения лампочки через выключатель, имеющий две клавиши, весьма похожа на схему с одноклавишником. Различие заключается в том, что на прерывателе цепь разделяется на две ветви, в каждой из которой установлена группа ламп, включающихся независимо и параллельно питающему напряжению.

Если разные группы ламп подключаются в одной люстре, то нужно объединить их общие выводы и соединить их с нулевым проводом, идущим от распределительной коробки. Обычно все провода маркированы цветом. Нулевой, как правило, имеет синий цвет. При сомнениях всегда можно прозвонить цепь мультиметром. Оставшиеся выводы (фазовые) нужно подключить соответственно к двум жилам, идущим на прерыватель.

Если группы ламп находятся в разных комнатах, то нужно также найти их общие контакты (по цвету или мультиметром) и объединить их в одну цепь, идущую к нулевому проводу в распределительной коробке. Фазовые выводы надо соответственно направить к выключателю.

Если подключение неправильное

Если вы решили поменять старый выключатель на новый, а к старому подведена не фаза, а ноль — это неправильно и необходимо срочно все исправить. Лампочки работать будут, но при таком подключении они всегда находятся под напряжением. В этом случае даже замена сгоревшей лампы — смертельно опасное мероприятие. Это не шутка. Так и есть. Потому при неправильном подключении выключателя (если на него приходит ноль) необходимо все исправить. Тут есть два варианта:

• Перепутаны фаза и ноль на распределительной коробке. В этом случае на всех выключателях, подключенных к этой ветке, подведен ноль. В этом надо убедиться, проведя несложный тест — прикоснуться индикаторной отверткой к проводу, который заходит на вход выключателя (одиночный провод, который заходит на разъем, расположенный вверху). Если на всех выключателях индикатор не горит (проверьте его работоспособность обязательно), точно перепутаны ноль и фаза в распределительном шкафу. Тогда отключаем вводной автомат и перекидываем концы. Если вам это не о чем не говорит, и вы не имеете представления что делать — лучше позовите электрика.

  Если на выключатель заведен «ноль» — надо переделывать

• Перепутаны фаза и ноль в распределительной коробке. В этом случае неправильное подключение присутствует только на одном переключателе. В этом случае в распределительной коробке меняем ноль и фазу местами (не забудьте перед этим отключить автомат и убедиться в отсутствии напряжения на фазном проводе).

Если вы делаете подключение двойного выключателя своими руками впервые, лучше несколько раз перепроверяйте свои действия и работайте очень осторожно

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.

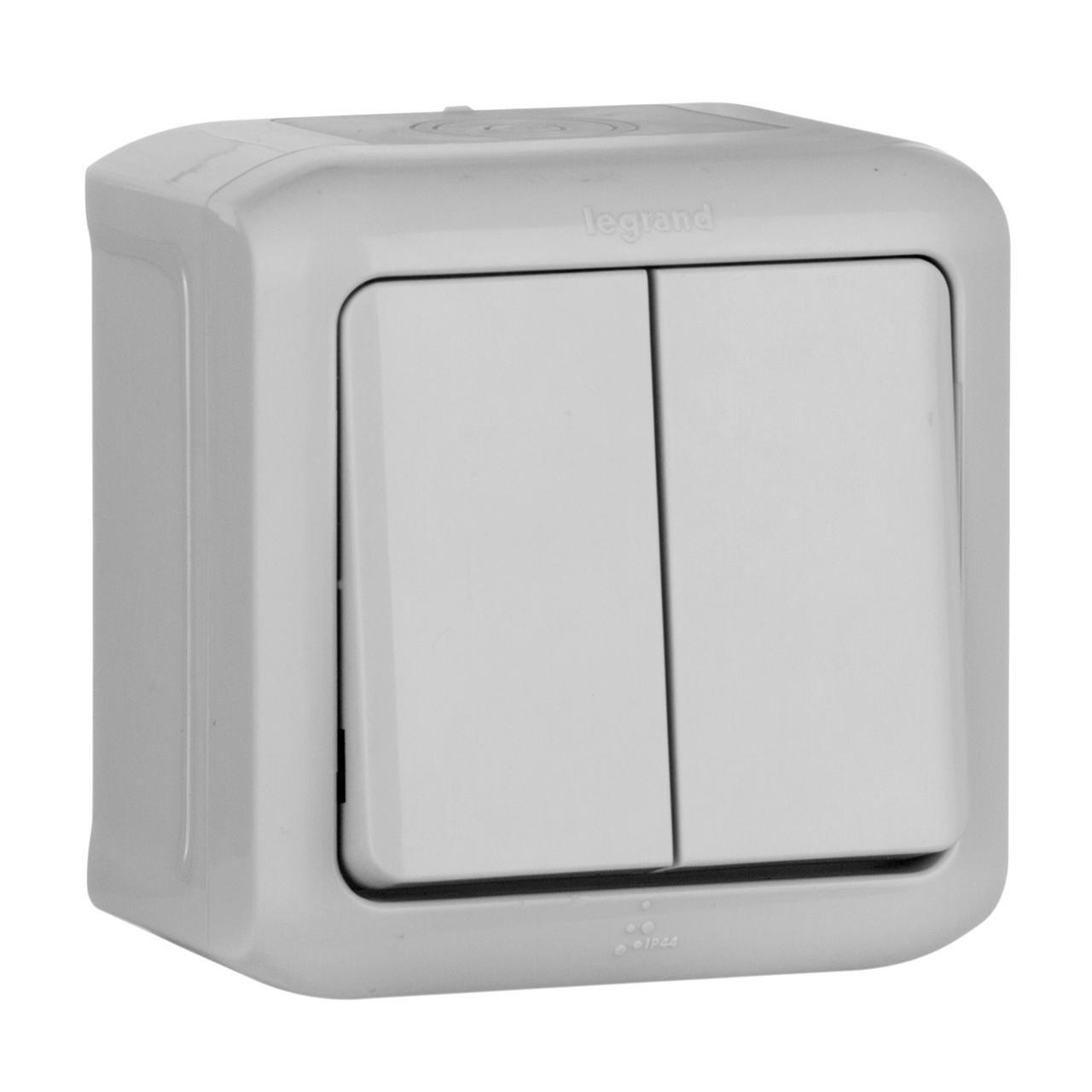

Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением
Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

• 2 – от щитка (ноль и фаза);
• 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
• 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Проходные выключатели делают процесс включения и отключения освещения более удобным и обладают следующими преимуществами:

1. Взаимосвязанные переключатели можно соединить друг с другом, используя для этого двухжильный кабель. Такая практика позволяет отказаться от протягивания многожильных проводов, что сокращает количество расходов и упрощает процесс подсоединения.
2. Система управления одним светильником сразу из нескольких мест , сама по себе добавляет удобство в этот процесс, делая его значительно комфортнее.

При этом, подобные устройства обладают и несколькими недостатками:

1. При монтаже двухклавишных моделей в схеме , будет задействовано сразу шесть контактов, что увеличит не только количество проводов, но и повлияет на их протяженность. Соответственно, трехклавишные модели имеют в своем устройстве девять контактов и обладают самым сложным принципом подключения.
2. Переключатели подобного типа, ввиду специфики своего устройства , не имеют фиксированного значения, отвечающего за состояние . Включено оно или выключено будет зависеть от положения и состояния других аналогичных устройств, подключенных к этому же источнику света. Подобная система требует определенного количества времени, чтобы привыкнуть к ней.
