Как работает выключатель света в квартире

Особенности применения и эксплуатации

Знакомство с масляным выключателем

Вакуумные выключатели конструктивно разрабатывались сначала как устройство, применяемое только в шкафах КРУ (комплектное распределительное устройство). В настоящее время они используются и для открытых распределительных устройств (ОРУ).

Современный высоковольтный вакуумный выключатель представляет собой быстродействующий коммутационный аппарат нового поколения, рассчитанный на более долгий срок службы, нежели его предшественники с масляной или элегазовой средой для тушения электрической дуги. Статистически процент их применения в электроустановках выше 1000 Вольт стабильно растёт. Китайские энергетики уже полностью отказались от устаревших масляников и полностью перешли на более компактные и не требующие частой профилактики вакуумные выключатели. Вакуумный выключатель довольно неприхотлив и не требует регулярной чистки контактов и смене масла, которое зачастую довольно обильно вытекает из баков. Согласно паспортным данным срок эксплуатации вакуумных выключателей составляет порядка 20 лет.

Во время эксплуатации приводной механизм может выйти со строя, а подать питание на определённый важный механизм в производственной цепочке необходимо, поэтому все выключатели должны быть оборудованы механизмом ручного взвода пружины. А также обязательным является присутствие аварийной кнопки отключения механизмов блокировки выкатывания во включенном состоянии. Это безопасность персонала, поэтому этот момент очень важен.

Конструктивные варианты исполнения одноклавишных выключателей

Одноклавишные выключатели бытового назначения могут быть следующего конструктивного исполнения:

• наружные;
• внутренние;
• модульные;
• влагозащищенные.

Выключатели внутренней установки, используются при скрытом варианте исполнения электропроводки, под штукатуркой или внутри каркасных стен. Монтаж механизма выключателя производится в предварительно установленный в стену подрозетник. Для внутренней электропроводки применяются подрозетники по бетону и гипсокартону.

Наружные выключатели, применяются при наружно выполненной электропроводке, открыто по стенам или с применением дополнительной защиты кабель-каналов, металлических или пластиковых труб, а также гибких гофрированных трубок. Такой вид электропроводки применяется в основном там, где нет возможности выполнить скрытый монтаж проводов.

Модульные выключатели, применяются в основном только в некоторых сериях кабель-каналов. Данная разновидность выключателей применяется преимущественно в офисных, промышленных и коммерческих помещениях. Выпускаются только для монтажа в кабель-канал.

Влагозащищенные выключатели, применяются в помещениях с повышенной влажностью, например, ванная комната, подвал, а также там, где имеется вероятность прямого попадания на выключатель воды, например, улица. Могут быть как внутреннего, так и наружного исполнения.

Типы установки выключателей

В настоящее время основные типы выключателей делятся на устанавливаемые заподлицо и устанавливаемые на поверхность. Первый вариант можно использовать, если в доме имеется скрытая проводка. Второй тип может использоваться при открытой прокладке кабельной линии.

Выключатели скрытого монтажа отличаются по внешнему виду. Они имеют более привлекательный и интересный внешний вид. Внешние выключатели намного проще в установке и эксплуатации.

Способ крепления проводов к выключателю

Выключатели различают также по способу крепления проводов. По способу присоединения проводов выключатели также делятся на два типа. Соединение может быть следующих типов:

1. Безвинтовое. В этом случае провода должны быть присоединены с помощью специальных зажимов.
2. Винтовое. Провода крепятся с помощью винтов.

В первом случае необходимо использовать специальные зажимы. Зажим будет выступать в роли пластины, которая сможет надежно зафиксировать провода. Данный способ крепления имеет небольшой недостаток, к которому относится то, что со временем крепление может ослабнуть и его нужно будет заново затягивать.

Прикручивание проводов к выключателю следует использовать, если провода в кабеле алюминиевые. Для медных проводов лучше использовать безвинтовое соединение.

Крепление проводки к клеммам выключателей

Для установки в бытовых системах освещения применяются только две разновидности креплений проводки к контактам выключателей – винтовая и безвинтовая.

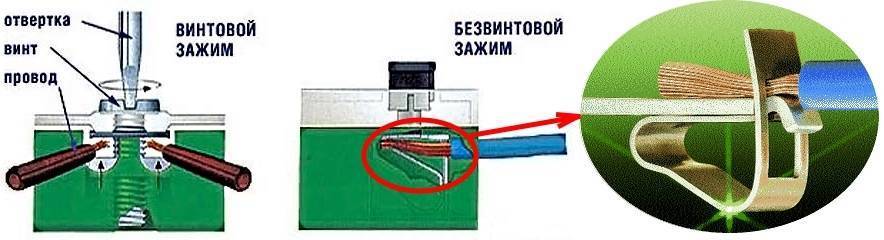

Винтовое соединение это стандартный более привычное привычный способ крепления когда провод вставляется в клемму, которая болтом притягивается к основанию. У этого метода крепления есть один недостаток – под воздействием электрического тока все проводники немного вибрируют, поэтому со временем такое соединение может ослабнуть, особенно если жила многопроволочная.

Безвинтовое соединение это по сути зажим на пружине – в который провод вставляется и затем фиксируется. Форма зажима препятствует самопроизвольному выпадению вставленной в него жилы, а пружина нивелирует вибрации вызываемые током, поэтому такое соединение не нуждается в периодическом подтягивание контактов.

К недостаткам безвинтовых соединений относятся малая площадь контакта между проводом и зажимом и то, что они не рассчитаны на подключение алюминиевых проводов.

На практике нет особой разницы между использованием тех или иных выключателей так как современные осветительные устройства обладают невысокой мощностью. Следовательно ток через клеммы проходит небольшой и не оказывает заметного влияния ни на болтовые соединения ни на зажимы.

Технические характеристики приборов

Приборы, осуществляющие выключение нагрузки путем размыкания электрической цепи, обладают различными техническими характеристиками

Все они имеют важное значение и становятся определяющими при выборе подходящего для приобретения агрегата и его последующего монтажа

Показатель номинального значения напряжения отражает рабочее напряжение электротехнического прибора, на которое он изначально рассчитан производителем.

Максимальное значение рабочего напряжения показывает крайне возможное допустимое высокое напряжение, при котором выключатель способен функционировать в нормальном режиме без ущерба для своей работоспособности. Обычно эта цифра превышает размер номинального напряжения на 5-20%.

Поток электрического тока, при прохождении которого уровень прогрева изоляционного покрытия и частей токопровода не препятствует нормальной работе системы и может быть выдержан всеми элементами в течение неограниченного времени, называется номинальным током. Его значение обязательно учитывается при выборе и покупке выключателя нагрузки.

Величина сквозного тока допустимых пределов демонстрирует, какой объем тока, протекающего по сети в режиме короткого замыкания, сможет выдержать установленный в системе выключатель нагрузок.

Ток электродинамической стойкости отражает величину тока короткого замыкания, которая, воздействуя на прибор в течение нескольких первых периодов, не оказывает на него никакого негативного воздействия и механически его никак не повреждает.

Ток термической стойкости определяет предельный уровень тока, чье нагревающее действие на протяжении определенного отрезка времени не выводит из строя выключатель нагрузки.

Также очень важны техническое выполнение привода и физические параметры приборов, определяющие общий размер и массу устройства. Ориентируясь на них, можно понять, где удобнее будет разместить аппараты, чтобы они корректно работали и четко выполняли поставленные задачи.

Достоинства и недостатки аппаратов

Среди безусловных положительных качеств устройств, отвечающих за отключение нагрузки, находятся следующие позиции:

• простота и доступность в изготовлении;
• элементарный способ эксплуатации;
• очень низкая стоимость готового изделия по сравнению с другими видами выключателей;
• возможность комфортной активации/деактивации номинальных токов нагрузок;
• видимый глазу разрыв между контактами, обеспечивающий полную безопасность любых работ на отходящих линиях (монтаж дополнительного разъединителя не требуется);
• недорогая защита от сверхтокового потока посредством предохранителей, как правило, заполненных кварцевым песком (тип ПКТ, ПК, ПТ).

Из минусов выключателей всех типов наиболее часто упоминается способность коммутировать только номинальные мощности, не работая при этом с токами аварийного режима.

Несмотря на дешевизну в стоимости и обслуживании, автогазовые модули признаны устаревшими и при плановом обслуживании или во время реконструкции сетей и подстанций их целенаправленно заменяют на более современные вакуумные элементы

Автогазовым модулям обычно ставят в упрек ограниченный рабочий ресурс, обусловленный постепенным выгоранием внутренних деталей, генерирующих образование газа в дугогасительной камере.

Однако этот момент вполне решаем, причем небольшими средствами, так как элементы газогенерации и парные контакты, предназначенные для дугопоглащения, стоят очень недорого и легко заменяются, причем, не только профессионалами, но и рабочими с невысокой квалификацией.

Виды

На практике существует огромное разнообразие индуктивных датчиков, всех их можно разделить на две большие категории, в зависимости от рода питающего тока – переменного и постоянного. В зависимости от состояния контактов в соответствии с таблицей 1 р.3 ГОСТ Р 50030.5.2-99 индуктивные датчики бывают:

• замыкающий – при перемещении контролируемого объекта происходит перевод во включенное положение;
• размыкающий – в случае воздействия индуктивный датчик переводит контакты в отключенное положение;
• переключающий – одновременно объединяет оба предыдущих варианта, за одну коммутацию переводит один вывод во включенное, второй, в отключенное положение.

По количеству измерительных цепей индуктивные датчики подразделяются на одинарные и дифференциальные. Первый из них обладает одной катушкой и одной цепью измерения. Второй тип подразумевает наличие двух сенсоров, измерительные цепи которых включаются в противофазу для сравнения показаний.

Рис. 6. Одинарый и дифференциальный датчик

По способу передачи данных индуктивные датчики подразделяются на аналоговые, электронные и цифровые. В первом случае применяются те же катушки и ферромагнитные сердечники. Электронные используют триггер Шмидта вместо ферромагнетиков для получения гистерезисной составляющей. Цифровые выполняются в формате печатных плат на микросхемах. Помимо этого виды подразделяются по количеству выводов датчика: два, три, четыре или пять.

Как найти фазу

В большинстве случаев подключение люстры выполняется к уже имеющейся проводке, и, обычно, она выполнена скрытым способом. Перед подключением потребуется найти фазный провод. Если планируется подключение светильника с лампами накаливания, то фазировка некритична, но для безопасности стоит убедиться, что выключатель разрывает именно фазный провод. Если предстоит подключение светодиодной люстры или осветительного прибора с галогенной лампой, то это может оказаться определяющим для работоспособности светильника. Хотя это бывает не так часто, как считается – на входе драйвера или электронного трансформатора в подавляющем большинстве случаев стоит выпрямитель, которому фазировка не важна.

На потолке

Для нахождения фазного провода на кабеле, выведенного из потолка, надо временно подать напряжение в сеть освещения и включить настенный выключатель освещения. Дальше надо коснуться жилы каждого проводника индикаторной отверткой. Там, где лампочка индикатора загорится, там и будет фаза. С помощью мультиметра можно в этом окончательно убедиться – между найденной фазой и вторым проводом (нулем) будет напряжение около 220 вольт.

В люстре

Клеммник люстры обычно промаркирован. Терминалы обозначены буквами:

• L – для подключения фазного проводника;
• N – под нулевой провод;
• PE или знак заземления – защитное заземление.

Буквенное обозначение клемм потолочного светильника.

Если маркировки нет, надо обратить внимание на цвет изоляции проводов. Обычно для внутренней разводки люстр применяются те же стандарты, что и для внешней:

• фазный провод может быть обозначен красным, коричневым или белым цветом;
• нулевой – синим или голубым;
• защитное заземление – желто-зеленым.

Если все провода одинакового цвета или применена другая раскраска, можно отследить соединение проводов. Защитный проводник подключается к корпусу светильника, и, скорее всего, рядом с клеммником. Если в люстре установлен электронный трансформатор или драйвер, можно отследить, какой из проводов подключен к клемме L, а какой к N. Если отследить соединение проводов не получается, можно вызвонить их с помощью мультиметра. Рациональность этого занятия каждый определяет для себя сам – в 99+ процентов случаев на работоспособность светильника фазировка не повлияет (кроме проводника PE – при наличии его надо идентифицировать обязательно!), а безопасность обеспечивается правильным подключением выключателя освещения.

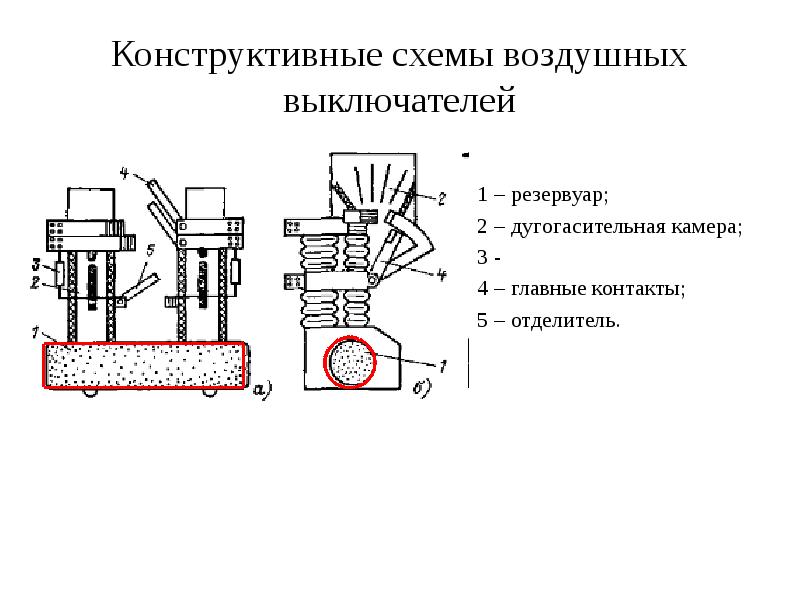

Высоковольтные масляные выключатели

В высоковольтных масляных выключателях для заполнения устройства гашения дуги используется трансформаторное масло. Процесс гашения электродуги происходит в результате того, что потоки газа, которые возникают при разложении масла, охлаждают дугу.

Высоковольтные выключатели масляного типа используются при напряжении от 10 до 20 кВ или от 110 до 220 кВт.

Высоковольтные масляные выключатели подразделяются на: маломасляные и баковые. Разница между ними заключается в количестве используемого масла, а также в способе изоляции основания от системы контактов.

Масляные высоковольтные выключатели бакового типа имеют ряд недочетов, например, высокий уровень пожароопасности.

При использовании устройств требуется постоянно контролировать количество и состояние масла внутри бака. Бак заполнен большим объемом масла, для замены которого необходимо время.

Простые схемы подключения выключателей освещения

Существует несколько различных схем подключения выключателей освещения, которые могут использоваться в квартире или доме. Выбор конкретной схемы зависит от места и условий установки, а также от предпочтений пользователя.

Одноклавишный выключатель

Наиболее распространенный вариант выключателя света — одноклавишный выключатель. В этой схеме выключатель имеет всего одну кнопку, которая при нажатии обрывает фазную цепь и прерывает подачу электричества на лампу.

Принцип работы одноклавишного выключателя прост: при нажатии на кнопку выключатель обрывает фазную цепь и отключает свет. Повторное нажатие на кнопку восстанавливает цепь и включает свет снова.

Двухклавишный выключатель

Двухклавишный выключатель представляет собой две кнопки, каждая из которых управляет отдельной цепью освещения. Такой выключатель позволяет включать и выключать свет в разных комнатах или на разных уровнях освещения, не влияя на другие цепи.

Принцип работы двухклавишного выключателя аналогичен одноклавишному: при нажатии на кнопку цепь обрывается и свет выключается, а повторное нажатие восстанавливает цепь и свет включается снова. Разница заключается лишь в том, что каждая кнопка управляет своей цепью.

Совмещенные выключатели

Совмещенные выключатели представляют собой комбинацию одноклавишного и двухклавишного выключателей. Они позволяют управлять несколькими цепями освещения одновременно, что может быть удобно в некоторых случаях.

Принцип работы совмещенных выключателей аналогичен предыдущим вариантам: при нажатии на кнопку цепь обрывается и свет выключается, а повторное нажатие восстанавливает цепь и свет включается снова. Однако, совмещенные выключатели имеют дополнительные положения, в которых можно установить кнопку для фиксации света в определенном состоянии.

Автоматические выключатели

Автоматические выключатели оснащены датчиками движения или световыми датчиками, которые позволяют автоматически включать и выключать свет в помещении в зависимости от наличия людей или уровня освещенности.

Принцип работы автоматических выключателей заключается в том, что они реагируют на движение или изменение освещенности и включают или выключают свет соответственно. Такой выключатель может быть оснащен различными датчиками, включая акустический или сенсорный датчик.

Важно отметить, что при подключении выключателей освещения необходимо соблюдать правила безопасности и правильно подключать провода. В случае неправильной установки или подключения может возникнуть опасность перегрузки или обрыва электрической цепи

Примечание: в данной статье описаны только простые схемы подключения выключателей освещения. Существует еще большой ассортимент других моделей и устройств, которые могут отличаться по конструктивному исполнению и способу работы.

Приводы и устройство высоковольтного выключателя

Эксплуатация привода осуществляется посредством использования энергии, которая поступает от какого-либо источника из вне.

В зависимости от типа поступающей энергии, приводы можно условно классифицировать на такие виды:

• электромагнитные;
• пневматические;
• пружинные.

Приводы по способу их работы могут быть полуавтоматами. Данный вид оборудования позволяет включать выключатели в результате использования физической силы, а их отключение может быть выполнено в автоматическом или ручном режиме, а также на некотором расстоянии.

Конструкция привода состоит из:

• механизма вольного отключения и расцепления;
• включателя;
• устройства, отвечающего за первичный или вторичный запуск привода;
• кнопки, с помощью которых выполняется процесс управления в ручном режиме;
• счетчика для фиксирования количеств выключений;
• контактного блока для обеспечения процесса отключения в аварийном режиме.

Высоковольтные выключатели должны соответствовать некоторым требованиям:

• надежность эксплуатации;
• безопасность;
• высокая скорость работы;
• простота обслуживания;
• удобство монтажа;
• низкий уровень шума во время работы;
• доступная стоимость.

Современные выключатели еще не полностью соответствуют вышеперечисленным требованиям. Конструкторы разрабатывают новые технологии, для того чтобы создать более безопасные приборы.

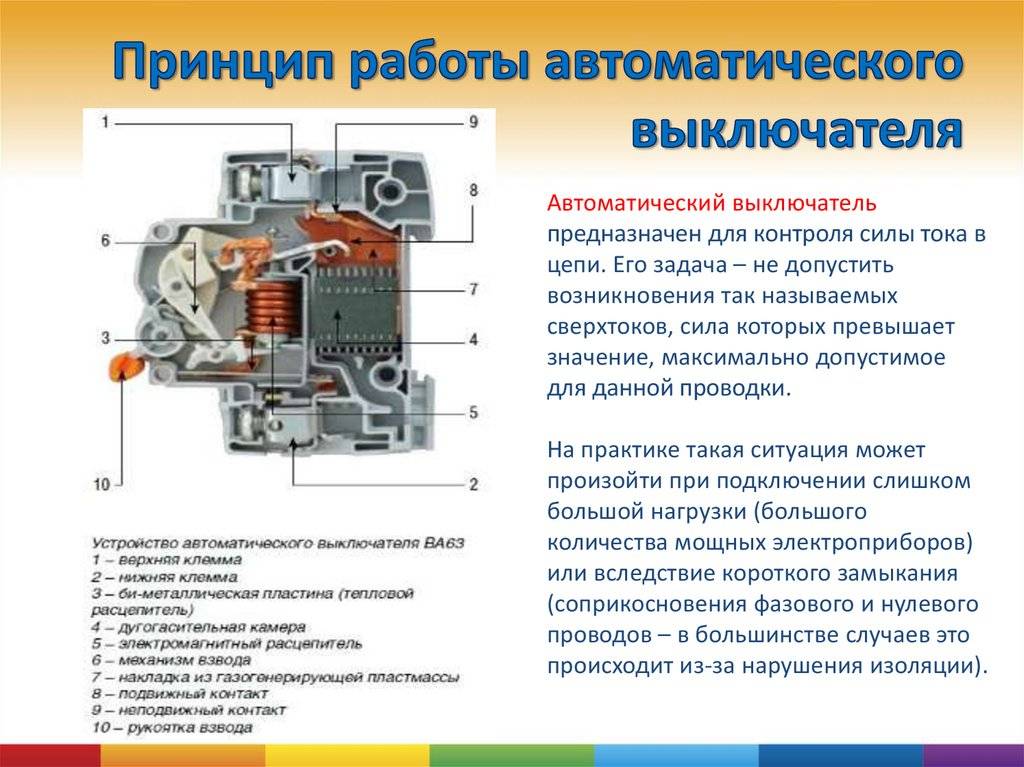

Как правильно подключить СИП а автомату

СИП — самонесущий изолированный провод, который практически везде используется для ввода электричества в дом. Поэтому вопрос как подключить СИП к однополюсному автомату очень актуален.

Во-первых, СИП выполнен из алюминия, а контактная пластинка автоматического выключателя — из меди. Правильное соединение меди и алюминия требует применения специальной обжимной гильзы, а в случае последующего присоединения к автомату — гильзованного наконечника, в месте контакта которого есть специальное медное покрытие. Соединять СИП с автоматом без такого наконечника нельзя, так как алюминий имеет свойство окисляться из-за чего теряется качество контакта. А плохой контакт является первой причиной пожара.

Последовательность подключения СИП к автомату:

Такой способ монтажа одинаков как для однофазного, так и для трёхфазного автомата, потребуется только больше наконечников.

Дополнительные функции

Выключатели для умного дома не ограничиваются просто функцией дистанционного управления – они изготавливаются в разнообразных вариациях, среди которых следующие:

Выключатели с подсветкой. Очень удобно видеть где он расположен, если заходить в темную комнату. Да и просто ночью огонек будет ориентиром, благодаря которому знаешь в какую сторону надо идти, если не включен ночник. Минус таких устройств в параллельном подключении светодиода – если прибором освещения выступает лампа дневного света (или экономка) со стартером, то через светодиод будет происходить постепенная зарядка конденсатора. Когда он будет полностью заряжен, то отдаст накопленное электричество лампе и она на короткое мгновение начнет светиться – обычно это очень раздражает.

Выключатели контрольные. Устанавливаются в том случае, когда лампа находится в одном помещении, а сам выключатель освещения в другом. На корпусе есть контрольная лампочка, которая загорается вместе с включаемым освещением – это позволяет издалека оценить, к примеру, не забыли ли выключить свет в ванной.

Выключатели-таймеры. Через некий заранее определенный промежуток времени после включения такой выключатель выключит свет. Чаще всего используется в прихожих, подвалах или туалетах. Продвинутые модели могут давать голосовые предупреждения, что скоро собираются выключить свет.

Выключатели с датчиком движения. Включают освещение, когда мимо них происходит перемещение какого-либо объекта, что существенно экономит электроэнергию – лампа светит не всю ночь, а несколько минут.

Выключатели с датчиком присутствия. Одна из самых продвинутых моделей – способна уловить инфракрасное излучение, что всегда исходит от человека, и на основании этого определить, что в помещении требуется включить освещение. Соответственно, свет не отключится, пока человек будет находиться в комнате, поэтому в спальне такой выключатель можно ставить, только если он дополнительно оборудован пультом ДУ.

По каким критериям надо выбирать выключатель на следующем видео:

Как итог – стандартные выключатели это далеко не все, что может предложить рынок осветительных приборов. Чтобы сделать правильный выбор надо оценить свои потребности и готовность мириться с возможные недостатками, которые есть у каждого из видов бытовых выключателей. Также стоит помнить, что эти приборы устанавливаются не на один год и в доме их не так много. Поэтому, если вопрос бюджета не стоит слишком уж остро, то экономия на хороших выключателях вряд ли будет оправданной.

Как выбрать подходящий выключатель света для квартиры?

1. Тип выключателя. Существует несколько типов выключателей света, включая однополюсные, двухполюсные и трехполюсные выключатели. Однополюсные выключатели используются для управления освещением в отдельных комнатах, двухполюсные выключатели используются для управления освещением из разных мест, а трехполюсные выключатели используются для управления освещением из трех мест.

2. Дизайн и материал. Выключатели света доступны в различных дизайнах и материалах, которые могут подходить к стилю интерьера вашей квартиры. Выберите выключатель, который гармонично впишется в остальную обстановку комнаты.

3. Совместимость с установленной проводкой. При выборе выключателя света необходимо учитывать совместимость с установленной электрической проводкой. Убедитесь, что выбранный выключатель соответствует нужному напряжению, силе тока и типу подключения.

4. Бренд и надежность

Выключатель света является важной частью электрической системы квартиры, поэтому выбирайте продукцию известных брендов, которые гарантируют высокое качество и надежность своей продукции

5. Бюджет. Не забудьте учесть свой бюджет при выборе выключателя света. Существуют разные ценовые категории с различными функциональными возможностями и дизайном. Выберите выключатель, который соответствует вашим финансовым возможностям.

Надеемся, что эти советы помогут вам выбрать подходящий выключатель света для вашей квартиры и сделать ваш интерьер стильным и функциональным.

Как устроен механизм выключателя

Устройство выключателя нагрузки состоит из рамы и вала. На раме закреплены шесть изоляторов опорных. Из этих изоляторов к раме, в нижней ее части, закреплены три, на которых расположены ножи-контакты. Оставшиеся контакты установлены на раме вверху. На них контакты главного назначения и дугогасительные. Чтобы осуществить движение к ножам-контактам, рычаги вала соединены с тягами из электроизоляционного материала.

В конечных точках вала имеется по паре пружин отключения. Они ускоряют процесс разъединения выключателя в момент высвобождения системы, где привод свободно расцепляется. В этих же местах установлены буферные резиновые прокладки, предотвращающие механические удары во время отключения.

В камерах дугогашения происходит процесс разъединения специальных контактов дугогасительных. Материал исполнения контактов – фенопласт с вкладышами на основе полиамида стеклонаполненного. Форма вкладышей и самих камер дугообразна. Такое конструктивное решение позволяет плавно заходить в них контактам дугогашения.

В процессе включения цепи в первую очередь происходит соединение дугогасительных контактов, далее замыкаются главные контакты с ножами. Когда нагрузку отключают, весь процесс происходит в обратной последовательности.

Принцип работы выключателя света и его функции

Принцип работы основан на прерывании электрической цепи, что приводит к отключению тока. Когда он находится в соединительном положении, контакты находятся в замкнутом состоянии, что позволяет току свободно проходить через них. Когда выключатель переводится в размыкающее положение, контакты размыкаются и ток перестает протекать.

Он позволяет быстро и надежно прервать цепь в случае необходимости, такой как возникновение короткого замыкания, других аварийных ситуаций. Это помогает предотвратить повреждение оборудования, защищает людей от поражения током и предотвращает пожары. Кроме того, может использоваться для управления электроприборами. Например, свет в комнате. ванной может быть включен или выключен с помощью выключателя. Еще используется для регулировки яркости света, скорости вентилятора, если оснащен соответствующей функцией. Таким образом, выключатель важный компонент электрических систем и играет ключевую роль в безопасности, эффективности электроснабжения.

Практические рекомендации

Монтаж требует соблюдения правил и норм безопасности.

Правила

Основные правила, имеющие большое значение:

• Должен быть установлен на надежной и прочной поверхности, которая выдержит его вес.
• Перед установкой отключите электрическую сеть.
• Выключатель установите таким образом, чтобы он находился на уровне глаз и был удобен в использовании.
• Проверьте, что правильно выбран тип выключателя.
• Провода должны быть надежно закреплены в клеммах.
• При подсоединении проводов к выключателю необходимо соблюдать правильный порядок.
• Перед включением напряжения проверьте правильность подключения проводов.
• После установки выключателя закройте крышку, чтобы избежать попадания пыли и грязи.
• Если возникают какие-либо трудности, вопросы, например при монтаже наружного освещения обратитесь к квалифицированному электрику для получения совета и помощи.

Поэтому всегда придерживайтесь правил.

Подключение

В целом, процедура подключения и последовательность включает в себя следующие шаги:

• Подготовка материалов, инструментов: подготовьте необходимые материалы и инструменты. Это может включать в себя провода, двухжильный и трёхжильный кабели, клеммы, отвертки, другие инструменты.
• Отключение напряжения: перед началом работы, отключить электропитание, чтобы избежать возможных травм, аварий.
• Подготовка выключателя: проверьте выключатель на наличие повреждений, дефектов. Если собираетесь ставить новый, то его следует распаковать и проверить на соответствие технической документации.
• Подготовка проводов: перед подключением проводов к выключателю предварительно подготовите их, снимите защитную изоляцию с нужного количества проводов.
• Подключение проводов: после того как провода готовы, их следует надежно закрепить в клеммах выключателя в соответствии с его технической документацией. Соблюдайте правильный порядок подключения проводов.
• Закрытие выключателя: после выполнения монтажа, закройте выключатель, чтобы избежать попадания пыли и грязи внутрь.
• Итоговая проверка : после того как все провода подключены, выключатель закрыт, необходимо проверить еще раз правильность расположения проводов и убедиться в отсутствии повреждений.
• Включение: после проверки, можно включить сеть и проверить работу выключателя.

Рекомендации по выбору места установки и ориентации

При выборе места установки есть рекомендации:

• Расположение должно соответствовать функциональной нагрузке, которую он управляет. Например, если выключатель управляет освещением, то он должен быть рядом с дверью, чтобы можно было включить свет сразу после входа в помещение.
• Выключатель должен быть установлен на удобной высоте для доступа пользователя. Обычно это высота 1,2 метра от пола.
• Помещение должно быть сухим, без пыли и загрязнений.
• Не следует устанавливать выключатель в местах, где он может быть подвержен механическому воздействию или возможны повреждения.
• Рекомендуется устанавливать на расстоянии не менее 30 см от тепловых источников, таких как радиаторы отопления.
• При выборе ориентации следует учитывать удобство его использования, внешний вид.
• Устанавливая несколько выключателей помните, что все они должны быть расположены на одном уровне и иметь одинаковый дизайн, чтобы создать единый стиль и не нарушать вид интерьера.

Любые работы по подключению должны выполняться только квалифицированными электриками в соответствии с требованиями электробезопасности.

Как работает вакуумный выключатель

Номинальный ток выключения системы составляет 20-40 кА, при этом занимая 45 миллисекунд времени на отключение. Вся конструкция выключателя собирается на одном общем приводе, в то же время для каждой фазы существует отдельный изолятор. Соответственно входные проводники подсоединяются на шины подстанции, а выводные – на отходящие контакты.

Принцип работы вакуумного выключателя

Внутренность дугогасительной камеры состоит из работающих силовых контактов, имеющих минимальное сопротивление. Механизм создан таким образом, что верхняя его часть надежно закрепляется, а нижняя – перемещается в осевой направленности.

Стенки вакуумной камеры изготавливаются из специального вещества и различных сплавов, это создает условия для хорошей герметичности и сохранение ее на долгое время. Конструкция имеет сильфонное устройство, которое исключает попадание воздуха.

Также в нем установливается якорь электромагнита, который способен замыкать и размыкать соединения. Группа пружин создает условия для необходимых скоростей движения якоря при переключениях. В корпусе размещается две системы – электрическая и кинематическая, которые регулируют выключатель в любом положении.

Процесс включения и выключения данного устройства производится посредством специальных пружин. При этом на них воздействуют специальные электромагниты или кнопка отключения. Перед использованием необходимо пружину отключения взвести в рабочее положение. Это делается вручную при отсутствии тока или посредством подачи тока в электродвигатель привода. Так, через ключ управления подается ток на соленоид включения.

В процессе этого заводится пружина включения, которая приводит в рабочее состояние вакуумный выключатель. Кроме этого автоматически взводится пружина срабатывания, которая автоматически отключает прибор.
