Как выбрать электрический котел для отопления частного дома?

Антифриз и электрокотлы

На то какой выбрать электрокотел для отопления дома определяюще влияет, чем вы будете пользоваться в качестве теплоносителя. Обычно это, конечно же, вода, но бывают случаи, когда в систему льют незамерзающие жидкости. Антифриз в систему отопления заливают в загородных домах. Вода подходит для всех видов нагревателей, а вот антифриз нет.

Антифриз не подходит:

• для тэновых котлов;
• для электродных котлов.

Когда незамерзающая жидкость контактирует с очень горячими нагревателями, то малая часть теплоносителя перегревается. Реакция происходит как раз в том слое, который непосредственно контактирует с тэнами. При перегреве антифриз меняет свои характеристики и перестает работать в нужном режиме.

Хоть объём перегретого теплоносителя и несущественный, по истечении некоторого времени работы контура, количество непригодного состава будет расти. Применение антифриза в тандеме с тэновыми электрокотлами существенно уменьшает срок работы теплоносителя, и его замена потребуется не через установленные производителем пять лет, а гораздо раньше.

Принцип работы электродного котла подразумевает использование в качестве теплоносителя воды, содержание солей в которой соответствует ГОСТу 2874-72. Проведение солевой подготовки теплоносителя осуществляется после того как был замерен пусковой ток. В паспорте нагревателя указаны предельные значения стартового и максимального тока для агрегатов разной мощности. Если после проведения солевой подготовки ток меньше необходимого, то воду надо подсолить еще, если больше – разбавить дистиллированной водой. Чем больше соли в теплоносителе, тем ниже его удельное сопротивление. Антифриз по своим свойствам и составу не подходит для таких целей.

В итоге можно сделать вывод, какой выбрать электрический котел для отопления дома. Лучше и дешевле купить обычный тэновый электрический котел. Есть много одноконтурных и двухконтурных моделей. Они ставятся на пол или подвешиваются на стену, работают от сети 220 и 380 вольт. Это проверенные временем агрегаты

Их обслуживание несложное и недорогое, что важно. Новый тэн несложно найти в продаже, есть много универсальных моделей

https://youtube.com/watch?v=5c4y5RvIL9M

Электродные котлы

У этих устройств, между корпусом (катодом) и внутренним элементом (анодом) есть проводник-теплоноситель (электролит). При включении котла в электросеть, ионы электролита начинают перемещаться между катодом и анодом. Частицы 50 раз в секунду меняют направление движения, в результате чего теплоноситель быстро нагревается. При правильном составе электролита котёл работает с высоким КПД.

Включить такой прибор в контур отопления можно самостоятельно. Но подключать его к сети может только квалифицированный специалист. Не смотря на то, что устройство можно врезать в контур отопления в самых стеснённых условиях, его сложно назвать компактным – для монтажа циркуляционного насоса, блока управления, расширительного бака, защитных и контрольных приборов, надо много места. Есть ограничения по протяжённости системы; нельзя использовать в контуре ГВС.

7. Котерм модели «Дачник М» – за 8 990 и 10 999 рублей

«Дачник М» – прибор проточного типа с 2-мя или 4-мя патрубками. Предназначен для работы в замкнутых контурах СО с естественной или принудительной циркуляцией теплоносителя.В числе преимуществ – размеры устройства и заявленная эффективность работы.

Вся работающая система отопления с электродным котлом всегда находится под напряжением. Поэтому пластиковые трубы обвязки и диэлектрические экраны на стальных или чугунных радиаторах обязательны. Дополняет список минусов требовательность такого котла к составу теплоносителя.

Этот котел весьма компактный. На следующей фотографии вы можете увидеть, как выглядит теплоузел с этим котлом:

Обратите внимание: контакты для заземления и нуля, которые расположены рядом на корпусе устройства, нельзя объединять. Потому что при правильно собранном наполнении электромонтажного щита, УЗО или дифавтомат сработают в момент включения «Дачника»

Технические характеристики линейки «Дачник М»

Характеристика	Значение
Серийные варианты мощности, кВт	3.5, 5
Температура теплоносителя на выходе, 0С	10 — 55
Рекомендованный теплоноситель	Оригинальный водный раствор определённой электропроводности
Габариты (ДхШхГ), мм	250х130х130
Базовая комплектация	Блок управления, терморегулятор, кабель

Видеоотзыв владельца о котле «Дачник М»:

8. Галан – от 3 900 до 13 200 рублей

Электродные котлы Галан представлены одно- и трёхфазными моделями. Подходят только для замкнутой системы отопления в качестве основного или вспомогательного источника тепла.

Высокая скорость нагрева теплоносителя и незначительные габариты отличают ремонтопригодные котлы Галан от существующих, аналогичных по мощности, вариантов отопительного оборудования.Постоянное наблюдение за состоянием теплоносителя, низкий уровень безопасности, невозможность полноценно интегрировать системы «умного дома» – никак не способствуют формированию комфортного уровня эксплуатации.

Производитель утверждает, что при соблюдении рекомендованного уклона труб обвязки и отапливаемой площади до 50 м², можно обойтись без установки циркуляционного насоса. Хотя на практике, подключить насос намного проще, чем проектировать самотёчную СО.

Технические характеристики линейки Галан

Характеристика	Значение
Серийные варианты мощности, кВт	2, 3, 5, 6, 9, 15, 25, 36, 50
Температура теплоносителя на выходе, 0С	10 — 55
Рекомендованный теплоноситель	Оригинальная низкозамерзающая жидкость, чистая вода с удельным сопротивлением 3-3.2 кОм
Длина, мм	315 — 570
Базовая комплектация	Двухканальный терморегулятор Галан «Навигатор»

Видеоотчёт об использовании котла Галан в СО частного дома:

Какой электрический котёл выбрать для отопления частного дома

Электрический котел — довольно экономичный способ обогреть квартиру или небольшой частный дом. Однако он не будет эффективным, если помещение плохо утеплено.

При выборе электрокотла обращают внимание на пять главных критериев. От них зависит, как долго и насколько эффективно прослужит устройство

Мощность

Она зависит от жилой площади, которую необходимо отапливать. Разработаны специальные математические формулы, определяющие мощность.

При расчётах учитываются теплопотери от дверей и окон, коэффициент географического расположения региона, наличие или отсутствие вентиляции, объем помещения.

Однако на бытовом уровне гораздо проще придерживаться простого правила:

Для площади в 10 квадратных метров с высотой потолков не более трёх метров мощность котла равна 1 кВт. Если устанавливать двухконтурный котёл, мощность увеличивают практически в два раза.

Внимание! Специалисты рекомендуют котёл с дополнительным запасом мощности. Это пригодится в случаях резкого падения напряжения в электросети

Способ подключения к источнику питания

Этот параметр зависит от мощности устройства. Так, маломощный котёл (4—6 кВт) подключается к однофазной сети 220 В. Такой же мощности электросети с хорошей проводкой хватит и для устройств до 12 кВт. Но котлы с ещё большей мощностью бесперебойно функционируют только при подключении к трехфазной сети в 380 В. Некоторые изготовители выпускают котлы сразу с двумя вариантами подключения.

Метод нагрева

Следует определиться, какой тип устройства предпочтительнее — индукционный, ТЭНовый или электродный. ТЭНовый котёл — самый распространённый вариант по соотношению цена — качество. ТЭНовый котёл бывает двух видов: напольный и навесной (настенный). Впрочем, для обогрева большого двухэтажного дома его не хватит.

Фото 2. Электрический котёл настенного типа, подключенный к системе отопления. Рядом с прибором устанавливается расширительный бак.

Комплектация

Базовая комплектация стоит дешевле, но из-за этого понижается эффективность работы котла. В дальнейшем возникает необходимость докупки недостающих составляющих. В состав полной комплектации входят котла:

1. Насос циркуляционный.
2. Фильтр для тонкой очистки воды.
3. Предохранительный клапан.
4. Расширительный бак (если устройство будет использоваться также в качестве бойлера).

Важно! Специалисты подсчитали, что покупка полностью укомплектованной модели обойдётся дешевле, чем постепенная докупка недостающих элементов

Способ размещения

Различают напольные и настенные котлы. Последний вид котлов более компактный, однако менее мощный — в среднем до 25—30 кВт. Напольный — оптимален для обогрева большой площади, но требует дополнительного пространства.

Немаловажную роль играет наличие системы управления котлом, что позволяет снизить растраты на горячее водоснабжение и отопление. Самый распространённый вариант — наличие термостата. Он выключает питание котла, когда тот набирает установленную температуру.

Фото 3. Электронный терморегулятор для электрического котла. При помощи него можно контролировать температуру.

А также уделяют внимание безопасности. Многие современные модели оснащены защитными устройствами, которые отключат котёл в случае перегрева блока, резких перепадов электроэнергии или при замерзании воды

Справка. Большой плюс, если устройство оснащено двумя отдельными режимами для работы в зимний и летний период.

ТЭНовые

В качестве нагревательного элемента используются ТЭНы, способные преобразовать практически без потерь электричество в тепло. Представляют собой тугоплавкий проводник с низким омическим сопротивлением. Он способен выдержать большой ток и при этом не расплавиться. Для защиты проводника используется изолятор, чаще керамический, и металлическая оболочка, чаще медная, для защиты всего устройства от воздействия воды или другого теплоносителя.

Нагревательные элементы закрепляются внутри накопительного резервуара. Контакты для питания выводятся наружу, а места стыков корпуса резервуара и ТЭНов герметично запаиваются, исключая вытекание теплоносителя.

Основной процесс в котле – это непосредственный теплоперенос от нагревательного элемента к воде. Используется от одного до трех, иногда четырех, ТЭНов, способных обеспечить должную мощность.

Схема устройства тэнового электрического котла

Характеристики ТЭНовых котлов отопления для частного дома:

• КПД – 96-99%;
• Мощность от 1.5 кВт до 60;
• Питание однофазное(220), трехфазное (380), 50-60 Гц;
• Источник тепла – ТЭН с тугоплавким проводником, изолированным керамическим диэлектриком и медной оболочкой;
• Вариант исполнения теплообменника – с накопительной емкостью, проточный.

Особенности

Ступенчатая регулировка мощности 1/2, 1/3, 2/3 и полная мощность при задействовании различного числа ТЭНов.

Пожарная и электрическая безопасность. Полное изолирование электрической части от теплоносителя и окружающей среды.

Котел мощностью 10 кВт произведет 1 Гкал тепла за 116 часов, потратив на это в целом 1163 кВт/ч электроэнергии, при практически 100% КПД.

Доступная цена.

Исходя из стоимости одного киловатта энергии, можно подсчитать затраты на производство одной гигакалории тепла. Это важный показатель, который позволит в итоге сравнить эффективность электрических котлов   различной конструкции и работающих на других типах топлива.

Недостатки

Часто озвучивается проблема с накипью на ТЭНах. Однако сама по себе накипь даже не снижает КПД, только повышает риск выхода нагревательного элемента из строя. Снижает срок его службы. Тепло все равно будет поступать в теплоноситель, просто потому, что ему больше некуда деваться. В условиях автономного отопления частного дома эту проблему легко решает подготовка теплоносителя. Использование деминерализованной воды и специальных наполнителей для увеличения теплоотдачи защитит более чем полностью ТЭНЫ от появления накипи.

Подключение к электросети

При подключении электрокотла своими руками руководствуются рядом правил:

• к розетке подключают приборы мощностью до 3,5 кВт,
• силовые приборы мощностью до 7 кВт подключают к распределительному щитку,
• котельное оборудование мощностью до 12 кВт подключается к однофазной сети 220 В, для агрегатов мощностью более 12 кВт применяется трехфазная сеть 380 В.

Материалы, необходимые для монтажа:

1. Силовой кабель марки ВВГ с медными жилами. Количество жил зависит от числа фаз – 3 или 5, сечение должно соответствовать мощности котельного агрегата, этот параметр указывают в техпаспорте изделия.
2. Связка УЗО в комплекте с автоматическим выключателем или дифференциальный автомат защиты. Номинал последнего зависит от мощности отопительного котла. Напряжение срабатывания дифавтомата – 30 мА.
3. Заземляющий контур. Чтобы заложить заземляющий контур возле частного дома, можно использовать полосу сечением 40х5 мм + 3 стальных стержня d16 мм длиной 2 м с острым концом.

Для того чтобы самостоятельно подключить электрический котел, следует снять лицевую панель корпуса, соединить жилы силового кабеля соответствующих цветов с контактами клеммника. При установке электрического котла отопления своими руками стоит помнить, что такое напряжение является источником повышенной опасности.

Минусы

К сожалению, даже самые совершенные механизмы имеют свои недостатки.

Где взять столько электричества

Для каждого дома или квартиры существует ограничение в потребляемой мощности тока. В постройках 80-х годов ограничение в 1,5—2 кВт, в новых домах 3—4 кВт. Потребление электроэнергии современных электрических котлов колеблется от 3,5 до 100 кВт.

Естественно, мощность, выделяемую для помещения, придется увеличить, ведь, кроме электрического котла, в доме работает и другая техника. Для этого придется обратиться в горэлектросеть.

Если возможность есть, то мощность увеличат бесплатно. В противном случае придется готовить новый проект электропроводки, что потребует больших финансовых вливаний.

Увеличение мощности до 15 кВт — 70 тыс. руб., каждый следующий кВт сверху еще 10 тыс. руб.

Такое отопление влетает в копеечку

Предположим, в доме установлен электрический котел, мощностью 5 кВт. Для поддержания температуры теплоносителя, при хорошей теплоизоляции помещения, он будет потреблять половину своей мощности, 2,5 кВт ч. Во включенном состоянии нагревательный элемент находится примерно 12 часов. Получается, что в сутки электрический котел потребит 30 кВт ч. Если взять стоимость кВт/ч равной 5,38 руб., получится, что сутки работы котла обойдутся в 161,4 руб.

Отопительный период в России длится с 15 октября по 15 апреля, 180 дней. Умножим количество дней на стоимость одного дня работы электрического котла. Получим, что за отопительный сезон придется потратить 13068 руб. И это только в случае, когда правильно подобрана мощность котла.

Без розетки никак

Еще один недостаток — энергозависимость. Если в доме на длительное время отключат электричество, это негативно отразится не только на температуре в помещении. Теплоноситель, замерзший в системе отопления, может расколоть трубы или повредить сам электрический котел.

Правила использования прибора

Перед тем как установить котёл, для него находят подходящее место. Необязательно выделять отдельное помещение, так как большинство современных моделей довольно компактные и презентабельные. Зачастую такие приборы устанавливают в ванной комнате, в подсобном помещении или подвале дома — в непосредственной близости к системе труб отопления. Главное — чтобы стены в помещении не были обшиты горючими материалами.

Перед установкой проверяют несколько моментов:

Если это настенный котёл, нужна крепкая стена, которая выдержит его массу. Для напольного агрегата, пол простилают металлической подставкой

Важно создать заземление. Для этого металлические штыри соединяют между собой арматурой и монтируют в землю, чтобы туда уходило лишнее напряжение

С нескольких или хотя бы с одной стороны оставляют свободное пространство для доступа человека — на случай, если агрегат выйдет из строя.

Чтобы котёл работал без перебоев, придерживаются определённых правил эксплуатации. Основные среди них:

• Для отопительной системы с подключением электрокотла лучше использовать дистиллированную воду.
• Не стоит использовать антифриз для теплоносителя.
• Рекомендуют установить стабилизатор, чтобы обезопасить котёл от резких скачков мощности в сети.

Лучшие недорогие электрокотлы

• Модель Галан Очаг электродный 3 хорошо подходит для отопления магазинов, дач, коттеджей, гаражей, офисов, небольших частных домов. К его особенностям относятся бесшумность работы, брызгозащитное исполнение от влаги, объём теплоносителя 20-40 литров, ежемесячная потребляемая мощность до 900 кВт, среднесуточная работа около 10 часов.
• Модель Эван Эпо 6 класса «Стандарт-эконом» хорошо подходит для обогрева частного дома или дачи. Необходимая температура в теплоносителе задаётся при помощи встроенного термостата с плавной регулировкой. Агрегат можно оборудовать внешним термостатом для контроля температуры окружающей среды. Аварийный выключатель отключает теплоноситель при выходе из строя терморегулятора. Электроприбор удобен в монтаже, защищён от перегрева, предполагает подключение дистанционного модуля GSM-Climate.
• Модель Zota Balance 4.5 — это компактный и простой в использовании отопительный прибор. Регулировка мощности по трём ступеням помогает выгоднее использовать электроэнергию. Агрегат широко применяется в отопительных системах с принудительной циркуляцией теплоносителя и системах типа «тёплый пол». Он обладает высоким КПД и тепловой мощностью, бесшумно работает, в нём предусмотрено использование незамерзающих жидкостей в качестве теплоносителя.

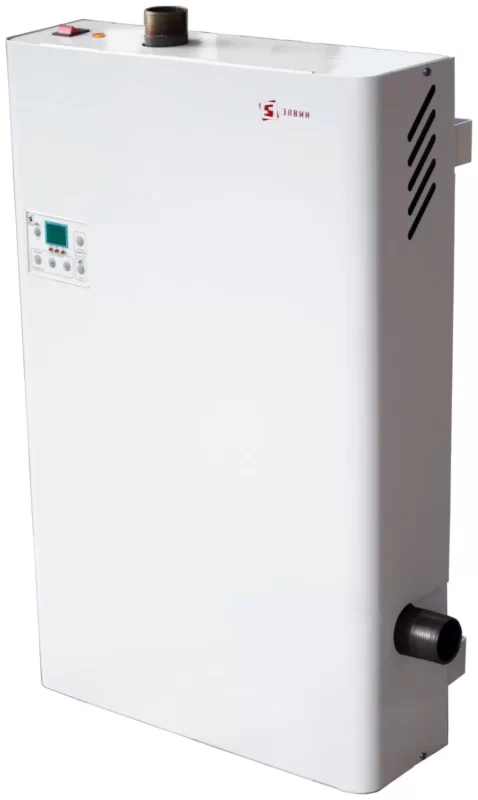

Электрический котел Элвин ЭВП 9-ЭУ

Компания Элвин на отечественном рынке электротеплового оборудования уже почти 30 лет. На ее счету более 15 эксклюзивных запатентованных технических решений. Продукция бренда зарекомендовала себя как качественная, добротная и «долгоиграющая», с хорошим соотношением качества к цене. Элвин ЭВП 9-ЭУ – простая, но надежная и безопасная, уже «обкатанная» модель котла с ТЭНом из нержавеющей стали. Мощность регулируется ступенчато в диапазоне 3-9 кВт. Котел напольный, подводка может быть с любой стороны. Он узкий, хорошо помещается в небольшое пространство. Корпус покрыт качественной термостойкой эмалью, которая долго служит, выглядит эстетично. Панель управления и дисплей смотрятся современно, стильно.

Управление электронное. Пользователь может выставить желаемую температуру носителя, автоматика будет поддерживать ее на заданном уровне самостоятельно. На агрегате стоит система интеллектуального распределения фазной нагрузки, которая является собственной разработкой компании Элвин. Возможно подключение теплого пола. На котле стоит защита от перегрева. Есть световая и звуковая аварийная индикация.

Достоинства:

• За счет интеллектуального распределения нагрузки, рационально использует энергию, долго служит.
• Компактный, смотрится аккуратно.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.

Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.

При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.

Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.

Подающий трубопровод подсоединен к каждому радиатору через входной отвод.

Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.

Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.

Проще выполнить регулировку системы.

Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.

Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Котел электрический Navien EQB-15HW

Мощный, надежный котел подходит для обогрева большого дома, офисного или технического здания. Качество и безопасность соответствуют всем европейским и международным стандартам. Номинальная мощность 15 кВт, работает от сети 380 В.  На фронтальную панель выведено управление и аналоговый манометр. Котел одноконтурный, но может работать в каскаде котлов или совместно с бойлером косвенного нагрева. На панели предусмотрено управление контуром ГВС. Есть датчики и устройства для контроля безопасности и автоматического решения проблем (например, с превышением температуры или скачками давления). В данной модели предусмотрена периодическая самодиагностика с индикацией результатов.

Котел настенный, производитель продумал систему быстрого монтажа. Компактный размер и безопасность эксплуатации позволяют устанавливать устройство в жилом помещении. К тому же котел работает очень тихо, слышен только насос и то не более 39 дБ. Корпус практически не греется за счет хорошей теплоизоляции и толщины используемого металла. Внешность котла привлекательная, смотрится он современно, стильно.

Достоинства:

• Самый тихий котел.
• Экономичный и эффективный.
• Корейская сборка: точная, крепкая.

На чем основывается выбор электрического котла

Электрокотел можно устанавливать в любом помещении

Перед тем как выбрать электрокотел для отопления частного дома нужно выстроить важные характеристики в одну иерархию. Что для вас действительно имеет ключевое значение, а что не так уж и принципиально. Рынок предлагает нам много моделей нагревателей, которые отличаются как своей мощностью, так и принципом работы. Лучший электрический котел отопления тот, который соответствует всем вашим требованиям и возможностям. В таком разнообразии выбор котла должен основываться на:

• принципе работы;
• мощности;
• цене агрегата;
• удобстве эксплуатации.

Для начала стоит забыть про экономичные электрические котлы отопления. Как выбрать экономный агрегат? – да никак, нет таких. Он в любом случае будет тянуть много электричества. По закону сбережения энергии, она переходит из одного состояния в другое без потерь. То есть, определённое количество электроэнергии нагревает какое-то количество воды. Каким образом это происходит, особого значения не имеет, все равно соотношение будет сохраняться. Способ преобразования тока для нагрева воды в системе отопления не может повлиять на КПД котла. В любом случае он практически достигает 100%.

Поэтому вопрос о том, как выбрать электрокотел для отопления частного дома больше касается его метода работы, конструкции, мощности. Последнему уделяется большое значение. Для того чтобы посчитать насколько мощным должен быть нагреватель, понадобятся следующие показатели:

• квадратура отапливаемого помещения;
• регион, в котором стоит дом;
• теплопотери.

Разберемся, насколько мощным должен быть электрокотел для отопления дома. Так как выбрать его нужно правильно.

Это значение умножается на всю площадь помещения. Затем результат умножается на коэффициент региона, в котором стоит дом, а также на коэффициент его теплопотерь. В южных областях коэффициент равен 0,7, а в северных доходит до 2. Для средней полосы принято брать значение коэффициента, равное 1,5. Также за счет того, что тепло уходит через перекрытия и полы в расчете мощности учитывается среднее значение теплопотерь 1,5.

Выбор электрического котла для отопления дома в значительной степени зависит от его цены. При этом надо учитывать не только цену самого агрегата, а и стоимость его дальнейшего обслуживания

Важно чтобы любой элемент можно было заменить в кратчайшие сроки и как можно дешевле. Это не машина, когда можно заказать деталь и подождать пару дней

Если остановился котел, то нужно принимать срочные меры, в течение нескольких часов, если дело происходит зимой.

ЭЛЕКТРОПРОВОДКА ДЛЯ ЭЛЕКТРОКОТЛА

Теперь, когда определена требуемая мощность котла для отопления дома и выбрана конкретная модель, делаем для него электропроводку.

Для этого воспользуемся данными из статьи «Схема подключения электрокотла к электросети», в которой подробно показаны все основные схемы подключения любых электрокотлов к электричеству, а кроме того даны рекомендации по выбору сечения кабеля и автомата защиты.

Наш котел «ZOTA – 12» трехфазный, рассчитан на работу в сети с напряжением 380 В, эта информация отражена в документации к котлу, кроме того косвенно об этом указывает потребляемая мощность, котлы на 220 В довольно редко бывают более 8кВт.

Кроме того, можно посмотреть на количество установленных ТЭН (Трубчатых электронагревателей) и схему их подключения. У котлов на 380 В обычно установлено не менее трех.

Возможных схем подключения котла к трехфазной сети, как минимум две, одна используется, когда ТЭНы рассчитаны на 220 В и подключены «звездой», а другая применяется в случаях, когда ТЭНы электрокотла рассчитаны на напряжение 380 В и подключены «треугольником».

Определить какая именно схема подключения подходит для вашего котла можно несколькими способами, самый простой – обратиться к схеме в документации, у котла «ZOTA – 12» она расположена на тыльной стороне пульта управления и выглядит вот так:

Как видите, у этого котла реализована схема подключения «Звезда», а значит ТЭН рассчитаны на напряжение 220 В. Это же подтверждает непосредственный осмотр контактов для подключения проводов к ТЭНам, они так же подготовлены к подключению звездой. Их контакты для подключения нулевого проводника соединены перемычкой, к свободным контактам будут подключатся поочередно фазы, к каждому своя.

Отсюда следует, что нам подходит схема подключения трехфазного электрокотла к электричеству с ТЭНами на 220 В, соединение «звездой».

Осталось выбрать нужное сечение кабеля для электрокотла по мощности и номинал защитного автомата. Для этого смотрим в таблицу из статьи:

Откуда следует, что при длине трассы до 50 метров, нам потребуется проложить до трехфазного электрокотла мощность 12кВт, пятижильный кабель ВВГнгLS с сечением жилы 4 кв.мм. (ВВГнгLS 5×4кв.мм.) и поставить дифференциальный автоматический выключатель на 25А, либо связку автоматический выключатель (АВ) рассчитанный на 25 ампер – С25 и устройство защитного отключения (УЗО) на 32А.

Теперь, выбрав электрокотел и определившись со схемой подключения и параметрами электропроводки можно выполнить её монтаж, после чего продолжим подключение к электричеству.

Подключение электрокотла ZOTA к электросети описана в следующей части статьи – ЗДЕСЬ!
