Изготавливаем электрокотел своими руками

Мощные электродные котлы «Галан»: агрегат отечественного производства

Среди огромного числа ионных электро-агрегатов, которые производятся в Российской Федерации и Беларуси, можно выделить приборы, собираемые по нормам военной техники. Их применение основано на конверсионных разработках крупных промышленных предприятий, которые выпускают отопительные агрегаты, предназначенные для судов военного морского флота.

Достаточно разогретая вода под действием принудительной циркуляции быстро разносится по трубам и радиаторам. После достижения достаточной скорости потока насос можно отключать.

Преимущества электродных электрокотлов «Галан»:

  • Они способны самостоятельно контролировать потребляемую мощность;
  • Отключаются в случае превышения указанных параметров температуры;
  • Автоматическая защита срабатывает в момент возникновения короткого замыкания;

Электродный анодный или катодный тэновый обогреватель «Галан» из полипропилена считается наиболее приемлемым для суровых условий Западной Сибири. Аналогом ему можно считать плазменный электроводонагреватель «Скорпион». Размеры его могут быть разными, в зависимости от площади помещения и мощности.

Устройство индукционного электрокотла

Устройство индукционного (инверторного) электрокотла, состоит из нескольких важных узлов, отвечающих за возбуждение электромагнитного поля и передачи тепла. Конструктивно, отопитель состоит из следующих элементов:

Первичная и вторичная обмотка – электричество подается на первичную внутреннюю обмотку. Создаются вихревые потоки (токи Фуко), посредством которых, осуществляется воздействие на вторичную наружную обмотку.

Сердечник – под воздействием вихревых потоков, начинает быстро нагреваться. Внутри устройства, расположена полость, по которой постоянно циркулирует теплоноситель. Равномерно прогреваясь, сердечник, передает тепло теплоносителю.

Такое устройство обеспечивает максимальное КПД, равное 99%. Индукционный электрокотёл имеет следующие преимущества:

Использование инверторной технологии, дает необходимую интенсивность нагрева теплоносителя, предотвращая его перегрев и закипание. При этом, требуется создать условия для постоянной циркуляции жидкости внутри нагревающего элемента.

Широкий диапазон рабочих температур. При необходимости, котел способен подключаться к энергосберегающим системам отопления, типа «теплые полы» или работать в режиме антизамерзания, поддерживая нагрев в пределах 10-15°С. Безопасность и эффективность – принципиальная электрическая схема, полностью исключает вероятность поражения электрическим током. Разогрев сердечника, происходит быстро, благодаря низкому уровню инерции. Используется меньшая температура нагрева теплообменника, чем в ТЭНовых котлах. Длительный срок службы инерционного электрокотла, варьируется от 40-60 лет. При этом, в течение всей эксплуатации, не потребуется менять нагревательный элемент.

Электрическая схема высокочастотного инвертора индукционного котла отопления, настолько простая, что некоторые потребители, изготавливают ее своими руками. Самодельный котел, уступает заводскому в надежности и экономичности, но пользуется популярностью, благодаря минимальным затратам на его изготовление.

Чем отличаются индукционные котлы от ТЭНовых

Главное отличие индукционного котла от электрического ТЭНового, заключается в различном принципе нагрева теплоносителя:

ТЭНовый котел – для нагрева, используется трубчатый нагреватель, со спиралью внутри, разогреваемой в результате замыкания электрической цепи. Сверху, нагревательный элемент заключен в оболочку из керамики или нержавеющей стали.Для нагрева теплоносителя, вырабатываемое тепло проходит через несколько стадий. Сначала разогревается спираль. Тепло передается нагревающей поверхности и только затем теплоносителю. При этом, наблюдаются большие теплопотери.

Индукционный котел – в роли теплообменника, выступает полый ферромагнитный стержень, по которому циркулирует теплоноситель. Преимущества индукционных котлов перед обычными электрокотлами, заключаются в непосредственном подогреве жидкости системы отопления. Нагреваемый сердечник, сразу передает тепло.

Бытовые индукционные электрокотлы для отопления частных домов, по сравнению с ТЭНовыми отопителями, имеют еще несколько преимуществ. Вихревые потоки приводят к тому, что сердечник постоянно вибрирует, что делает невозможным появление кальциевых отложений (являющихся главной причиной выхода из строя ТЭНовых котлов).

Теплопотери сведены к минимуму, по причине двойной теплоизоляции корпуса. В результате принципа работы и особенностей конструкции, система отопления с использованием электрического индукционного котла, отличается высоким КПД 98-99%.

ТЭНовые котлы, для отопления и горячего водоснабжения, используют два отдельных нагревательных элемента, работающих одновременно при открытии крана ГВС. При этом, создается пиковая нагрузка на электросеть, увеличивается потребление электроэнергии. В индукционных теплогенераторах, подобного не происходит.

Ввиду шума и вибрации, наблюдаемых во время работы, и высокой стоимости, индукционные котлы, в первую очередь предназначены для отопления промышленных помещений.

Об используемом теплоносителе

Электродные котлы не нуждаются в специально подготовленном теплоносителе, для этого может быть использована обыкновенная вода (при условии, что ее удельное сопротивление не превысит 1,3 кОм/см). В связи с этим вода все же нуждается в определенной подготовке. Так, если залить просто дистиллированную воду, то никакого успеха это не принесет, т. к. она не проводит электричества.

Процесс подготовки заключается в проведении экспериментов, вследствие которых сопротивляемость повышается (для этого используется пищевая сода, для приборов из алюминия – АСО-1) или уменьшается (добавляется талая или дождевая вода).

Список необходимых инструментов и стадии работ по монтажу

Итак, для качественного выполнения монтажа вам понадобятся:

  • метизы для крепежа котла на стену и монтажная планка;
  • схема верной установки электрокотла;
  • дрель для отверстий под крепление;
  • трубы, фланцы и муфты, отвечающие расчетным показателям;
  • кабель с необходимым сечением;
  • инструкция к устройству, которое вы собираетесь монтировать.

Собрав все необходимые инструменты, можно приступать к выполнению монтажа.

Сначала убедитесь в том, что материал стены может выдержать массу котла. Место подбирается так, чтобы оставалось некоторое пространство сбоку и сверху устройства. Это необходимо для обеспечения дальнейшего доступа к прибору при необходимости проведения работ по починке.

Обычно необходимое расстояние прописывают в инструкции, прилагаемой к котлу отопления. Оборудование, в свою очередь, должно быть размещено на стене без каких-либо перекосов, что очень легко проверить, используя строительный уровень.

Обязательное требование – это материал, из которого выполняется стена. Он должен быть негорючим. Для верного расположения прибора применяют специальную монтажную планку. Абсолютно все трубопроводы, подключенные к нему, должны рассчитываться исходя из особенностей насоса.

Особых сложностей в процессе монтажа возникнуть не должно

Тем не менее обратите внимание на возможные нюансы. К примеру, приборы, имеющие невысокую мощность, могут функционировать от 220 В, но для более мощных аналогов необходимо подключение к трехфазной сети

Очень важно верно выполнить расчет сечения кабеля

Это необходимо для того, чтобы он мог выдержать мощность агрегата и пропускал ток определенной величины

Очень важно верно выполнить расчет сечения кабеля. Это необходимо для того, чтобы он мог выдержать мощность агрегата и пропускал ток определенной величины. После монтажа котла к нему подключают трубопроводы

После монтажа котла к нему подключают трубопроводы.

Особенности электрических теплогенераторов

Из-за высокого энергопотребления (более 4кВт) для данного отопительного оборудования необходимо заранее сделать электрический ввод необходимой мощности, для того чтобы предотвратить возникновение аварии на линии.

Приборы, чья мощность не превышает 6 кВт необходимо однофазное питание, а оборудование, чей предел мощности выше 6 кВт – трехфазное. Питание оборудования осуществляется от стандартной электрической сети, мощностью 220 В.

Для того чтобы обогреть дом, площадью примерно 100 м2 , необходимо оборудование мощностью не менее 10 кВт. Таким образом, после подключения котла на остальные приборы отводится всего лишь 5 КВт. Для того чтобы увеличить лимит потребления, нужно добиться специального разрешения.

Как правило, изготовленный своими руками электрокотел, представляет собой обрезок трубы, внутрь которой встроена электрофурнитура. Это довольно удобно, в особенности, если сделать отопительные агрегаты съемными, благодаря чему обслуживание техники станет значительно проще.

В случае если агрегат разместить не в трубе, а оборудовать отдельным корпусом, тогда есть возможность для монтажа дополнительных датчиков, которые автоматизируют работу отопительной системы, повысят КПД и снизят потребление электричества. Кроме того, в случае необходимости замены котла, это можно будет осуществить без нарушения целостности контура системы.

Разберемся в особенностях и технологиях, как сделать электрокотел каждого типа.

Типы и принцип работы

Имеется 2 основных типа электрокотлов:

  1. Электродный.
  2. Индукционный, –

При этом, все остальные являются всего лишь модификациями одного из этих видов. Электродный котел зачастую также носит название ионного, так как в нем происходит превращение электрической энергии в тепловую.

Конструкция занимает минимальное количество места, причем его закрепляют непосредственно на трубе, его даже не придется прикреплять к стене. На всякий случай его сажают на 2 самореза, однако в этом нет необходимости.

Внешне он похож на небольшой кусок трубы, длина которого составляет порядка 40 см. В торцевой части обогревателя находится стержень из металла, а с противоположной стороны обогреватель заварен либо в нем находится специальный патрубок, за счет которого осуществляется перегон теплоносителя по всех системе.

Конструкция предусматривает наличие 2 патрубков, куда вставляются трубы для обратки и подачи:

  1. Один из них может находится в торцевой части, а второй установлен под прямым углом в боковой части.
  2. Их зачастую устанавливают с боковых частей перпендикулярно всей остальной конструкции и таким образом, чтобы они стали параллельны друг другу.

принцип работы

Данный котел имеет следующий принцип работы: катод (положительно заряженный электрод) и анод (отрицательно заряженный электрод) помещены в теплоноситель. Находясь под напряжением, они запускают перемещение ионов. Их полярность время от времени меняется, в частности, один заряженный ион будет менять свой заряд с одного на другой примерно 50 раз в секунду.

Это, в конечном счете, приводит к тому, что в жидкости из-за подобного движения ионов возникает трение, что вызывает повышение температуры.

Такая технология приводит к возникновению некоторых недостатков:

  1. Теплоноситель в любом случае будет находиться под напряжением.
  2. Его придется перед заливкой в батареи подготовить с точки зрения содержания солей.
  3. Незамерзающие жидкости в отопительной системе использовать категорически запрещается.

Индукционные котлы, работающие на электрическом токе, производят нагрев теплоносителя с помощью магнитного поля, которое возникает от электрического тока.

Вся эта конструкция довольно простая и включает в себя следующие элементы:

  • корпус;
  • утеплитель;
  • сердечник, где будет прогреваться теплоноситель;
  • катушка;

Ключевым отличием от электродной конструкции является то, что в индукционных котлах жидкость полностью изолирована от токопроводящих элементов, поэтому она не будет находиться под напряжением.

Обмотка катушки, выполненная из медной проволоки подключается к сети через специальную систему управления. Благодаря этому, в катушке возникает магнитное поле. Оно будет разогревать трубу, выполняющую роль сердечника, а та уже будет отдавать некоторое количество тепла воде. При этом, корпус отопительного котла будет по-прежнему оставаться холодным, так как в его конструкции есть слой утеплителя.

Следует также сказать, что сердечник выполнен не прямым, а имеет изогнутую форму, иногда в виде спирали, чтобы теплоноситель проходил по нему значительно дольше. Срок службы такого котла составляет минимум 25 лет. Через это время будет ржаветь труба, представляющая собой сердечник.

Принцип работы электродного электрокотла для отопления

Вот так выглядит электродный электрокотел.

Такой котел также называют ионным. Это связано с принципом преобразования им электрической энергии в тепловую. Сам по себе электродный котел совсем маленький. Электродный электрокотел для отопления устанавливается на трубу и его даже не нужно дополнительно крепить к стенам. Он держится за счет американок, на которые он посажен, этого вполне достаточно.

Корпус электродного электрокотла для отопления похож на отрезок трубы, длиной около 40 см. В один из торцов вкручивается металлический стержень. Второй конец либо запаян, либо же в нем вварен патрубок для циркуляции теплоносителя. Всего в корпусе нагревателя два патрубка для подачи и обратки. Они могут быть расположены:

  • один в торце, второй перпендикулярно в боковой части;
  • оба в боковой части перпендикулярно корпусу и параллельно между собой.

Принцип работы электрического котла отопления заключается в том, что между катодом (положительно заряженный электрод) и анодом (отрицательно заряженный электрод) происходит движение ионов. Они, в свою очередь, также могут быть как положительно, так и отрицательно заряженными. При этом постоянно происходит смена их полярности, один и тот же ион в секунду меняет плюс на минус 50 раз. Из-за этого движение ионов хаотичное, ведь плюс притягивает минус, а когда происходит постоянная смена полярности, то частицы, соответственно, меняют вектор движения.

В результате быстрых, хаотичных движений ионов возникает трение, благодаря которому теплоноситель для электрических котлов отопления быстро нагревается. Скорость реакции настолько высока, что отрезка в 40 см достаточно чтобы нагреть циркулирующую в котле жидкость. В качестве катода выступает металлический стержень, на который подводится фаза, то есть плюс. Ноль, он же минус, подсоединяется к корпусу, при этом стержень с корпусом, кроме как через теплоноситель, никак не контактирует. Они изолированы между собой. Если в электродном электрическом котле отопления не будет теплоносителя, реакция прекращается.

Недостатки такого метода нагрева:

  • теплоноситель находится под напряжением;
  • нужна солевая подготовка жидкости;
  • нельзя использовать незамерзающие жидкости в системе отопления.

Нагревание теплоносителя происходит за счет контакта жидкости с электрическими зарядами. Вода – лучший проводник и благодаря своему  сопротивлению быстро закипает. Поэтому нужно изменить состав теплоносителя таким образом, чтобы уменьшить его удельное сопротивление. При этом должен соблюдаться уровень рабочего тока в амперах. Для каждого нагревателя значение стартового и максимального тока указаны в технической документации. Чтобы достигнуть необходимой силы тока в жидкость добавляют поваренную соль, ту которой пользуются в быту.

Количество соли в воде должно соответствовать государственному стандарту № 2874–72. На практике все происходит методом замера силы тока. При недостаточном его значении в жидкость добавляется еще поваренная соль, если же значение превышает допустимые нормы, то в теплоноситель добавляется дистиллированная вода. В дистиллированной воде практически нет примесей металла и солей, в то время как в водопроводной таких примесей много, особенно в воде с колодца или скважины. Температура теплоносителя контролируется специальными датчиками. При достижении установленной температуры они отключают котел и включают когда, вода остынет.

Принцип действия

Перед изготовлением вам обязательно необходимо изучить, как работает этот тип водонагревателя для системы отопления. Принцип работы этого устройства достаточно простой. Теплоноситель будет поступать в устройство, где располагается электрод. К электроду вам необходимо подключить фазу, а к наружной части корпуса вам следует подключить ноль. Если вы решите подключить устройство к сети 220 Вольт и с частотой 50 Гц, тогда теплоноситель начнет хаотично перемещаться от анода к катоду. Если вам будет интересно, тогда можете прочесть про опасность инфракрасных обогревателей.

В результате этого будет происходить нагрев воды с помощью ионов. Электродные котлы иногда также могут называть ионными. Как видите, принцип действия достаточно сложный, но мы уверенны, что вы сможете с этим разобраться. КПД вашего изделия может составлять 96%.

Принцип работы котла

Качественный и функциональный котел в отопительной системе работает по принципу действия, схожему с иными котлами, но осуществляющими свою работу на ином альтернативном топливе. Суть его действия заключается на том, что ТЭН эффективно нагревает теплоноситель, то есть воду, которая предназначена для обогрева радиаторов. Как и в иных системах по отоплению, используется специальный принудительный способ циркуляционных процессов, который осуществляется посредством установленного насоса. Кроме того, может быть задействована естественная циркуляция.

Важно! Пристальное внимание требуется уделить тому, что большинство профессионалов советуют не устанавливать в систему особый циркуляционный насос. Говоря иными словами, нельзя применять принудительный циркуляционный процесс, если присутствует электрический котел

В подобной ситуации рекомендуется получить помощь профессионалов, которые процесс отопления могут выполнить так, чтобы все работало исключительно по обычной естественной циркуляции.

Самодельные электрические котлы отопления

Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.

Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?

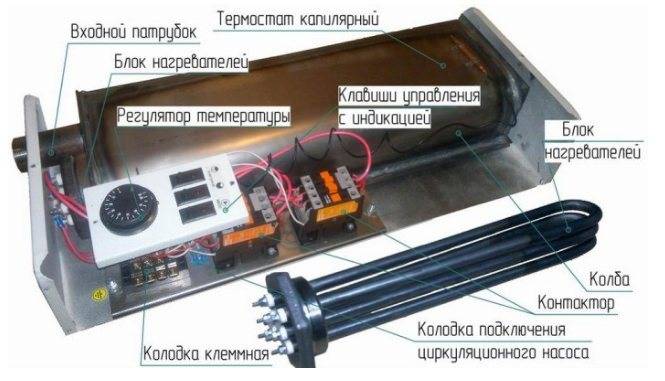

Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.

Особенности электропитания электрических котлов

ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.

Электродные котлы отопления

Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.

Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?

Электродный котел Скорпион

В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.

К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.

Недостатки электродных котлов

Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!

Основные этапы работ по созданию котла

Есть определенная последовательность работ, которую рекомендуется соблюдать при изготовлении электрокотла:

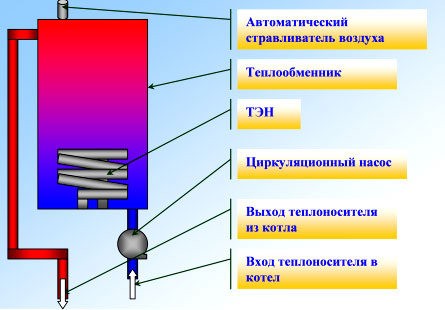

  1. Создать схему общей работы системы. Здесь может быть использована специальная одноконтурная схема по отоплению, в крайнем случае двухконтурная.

1 — труба выхода нагретой воды; 2 — резервуар; 3 — ТЭН; 4 — труба входа холодной воды; 5 — верхний фланец с герметизирующей прокладкой; 6 — поддон; 7 — нижний фланец; 8 — крышка поддона; 9 — днище резервуара (основание ТЭНа); 10 — отверстие для электрошнура; 11 — прокладка

Важно осуществить заземление и последующую установку котла чтобы устранить статическое электричество.
Требуется обеспечить циркуляцию жидкости посредством ее температуры нагрева.
Необходимо подготовить эффективные материалы для радиаторов, которые идеально взаимодействуют с водой.

После этого можно переходить к технологическому процессу. Посредством обычного сварочного аппарата присоединяется небольшая емкость к одному из концов трубы. С обратной стороны встраивается электрод, который обязательно должен достигать дна. После этого труба с двух сторон заваривается.

Важно! Перед осуществлением сваривания рекомендуется залить примерно 0,7 литра воды, только потом монтировать электрод. Труба закрепляется в поверхности стены с небольшим уклоном, после чего делается заземление. После этого на корпус подается фаза

Следующим шагом будет включение обычного напряжения, равного 220 Вт. Мощность данного устройства будет регулироваться при помощи манометра, которые необходимо подключить через специальный трехходовой кран

После этого на корпус подается фаза. Следующим шагом будет включение обычного напряжения, равного 220 Вт. Мощность данного устройства будет регулироваться при помощи манометра, которые необходимо подключить через специальный трехходовой кран

Труба закрепляется в поверхности стены с небольшим уклоном, после чего делается заземление. После этого на корпус подается фаза. Следующим шагом будет включение обычного напряжения, равного 220 Вт. Мощность данного устройства будет регулироваться при помощи манометра, которые необходимо подключить через специальный трехходовой кран.

Полученный в результате котел будет нагреваться до температуры 120 градусов. При этом уровень замкнутости системы полностью исключает образование коррозии во внутренней части трубы. Это значительно увеличивает общее время эксплуатации прибора, более того, можно не контролировать общий состав жидкости.

От: admin

Эта тема закрыта для публикации ответов.

Монтажные схемы и решения

Подключать к централизованной подаче устройство нагрева можно одним из двух способов: через группу безопасности или напрямую.

Группа безопасности состоит из набора следующих элементов:

  • кран отсечной;
  • клапан обратный;
  • клапан предохранительный;
  • расширительный сосуд.

Вариант №1. Наличие группы безопасности традиционно применяется на бойлерных установках косвенного нагрева, а также когда давление централизованной системы выше граничного параметра рабочего давления бойлера.

Вариант №2. Подключение напрямую обычно применимо к оборудованию малой ёмкости, с проточным принципом действия. Прямое соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода. Монтажная схема в любом случае подразумевает установку запорных кранов.

Самодельный на ТЭНах или заводской

При желании приобретают электрический котел заводского изготовления. Однако, стоит понимать, что самодельная конструкция выйдет дешевле при одинаковом КПД, к самодельному котлу можно подключать различные вариации управления, дополнять обвязку новыми узлами. В готовом заводском изделии этой возможности не будет.

Фото 1. Электрический настенный котел одноконтурный, модель ЭВПМ-Next, производитель — «ЭРДО», Россия.

Правильно работающий электрический котел оптимально справляется с нагревом дома, не допускает пробоев электроэнергии на батареи.

Проектирование и реализация сложных и малопонятных схем подключения проводится под надзором опытных специалистов.

Жидкость в котле не закипать, нагрев равномерный и постоянный. Предпочтение отдают низкотемпературным системам — они безопаснее и более контролируемы. Если есть скачки температуры — замените нагреватель и регулятор.

Запуск котлового оборудования

Перед первым запуском нужно проверить герметичность всех соединений, правильность сборки электрической сети. Также перед запуском систему заполняют теплоносителем. Поскольку сила тока трехфазной сети значительная, не должно быть порванных и пережатых проводов. Все участки должны быть хорошо изолированы.

Кроме этого, перед пуском прибор очищают от загрязнений и пыли

Первый запуск проводится в таком порядке:

Заполняем систему водой

Важно чтобы в контуре не было воздушных пробок. Для спуска воздуха используют краны Маевского, установленные на радиаторах отопления

Включаем котел и ждем, пока он нагреется.

О достоинствах


Электродный котёл РОМСТАР 2 смарт (комплект)

  1. Главным достоинством ионных котлов является высокий КПД (до 98%), что объясняется относительной простотой работы прибора.
  2. Небольшие размеры позволяют использовать их даже в малогабаритных домах.
  3. У электродных котлов отсутствует «сухой ход». Жидкость является полноправным «участником» рабочего процесса, поэтому ее отсутствие не вызовет перегрев системы – только цепь разомкнется.
  4. Перепады напряжения в этом случае не страшны – если оно снизится, то прибор не отключится, он просто заработает с меньшей мощностью.
  5. Экономичность – еще одно достоинство электродных котлов.
  6. Наконец, они быстро достигают заданной температуры и так же быстро остывают, что позволяет эффективнее использовать автоматическое управление. Принцип действия

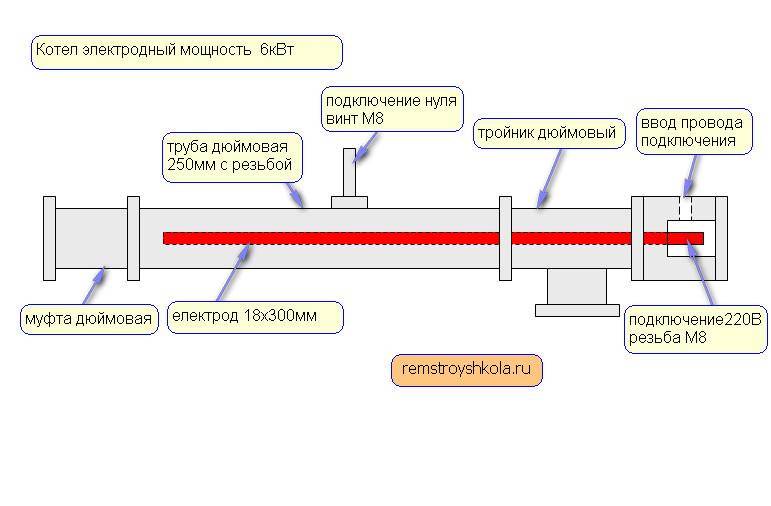

    Чертеж ионного электрокотла

Монтаж изготовленного котла

Как происходит установка электрокотла своими руками? ТЭНовый котел можно устанавливать в любом удобном месте. В системах с принудительной циркуляцией его можно разместить контактами ТЭНа вверх – так прибор будет удобнее обслуживать. При естественной циркуляции ТЭН лучше развернуть вниз – этим будет обеспечен равномерный теплоотвод.

Если вы применили 3-фазный ТЭН, снимите с кнопок автомата объединяющую планку.

Это даст возможность включать нагреватель на 1/3 или 2/3 мощности, подавая, соответственно, одну или две фазы (для включения фазы на автомате нужно нажать соответствующую кнопку).

Индукционный котел предложенной конструкции можно применять только при наличии принудительной циркуляции.

Размещать его нужно не ближе 30-ти см по отношению к стенам и хотя бы в 80-ти см от пола или потолка. При более близком расположении металлические детали в строительных конструкциях будут нагреваться.

Электродный котел рекомендуется подключать к батарее через диэлектрическую вставку, при этом корпус его нельзя заземлять.

Каждый из самодельных электрокотлов рекомендуется оснастить защитно-декоративным кожухом, который надо заземлить в обязательном порядке.

Приборы следует устанавливать с небольшим уклоном, чтобы внутри не скапливался воздух.

Установка электрического котла

Наш самодельный электродный котел готов, осталось проделать последние шаги:

  • Смонтировать котел и подключить его к отопительной системе;
  • Заполнить систему теплоносителем и проверить ее герметичность;
  • Выполнить электрические подключения.

Проверка системы отопления под давлением проводится с помощью специального аппарата, называемого опрессовщиком.

Электродные котлы монтируются в вертикальном положении, таким образом, чтобы электрический вывод для подключения центрального электрода находился снизу. Соединяем входные и выходные патрубки с отопительной системой, после чего заполняем отопительную систему теплоносителем. Внимательно просматриваем все соединения на предмет протечек. Если есть возможность, следует проверить герметичность смонтированной самостоятельно системы отопления под давлением – максимальный показатель для подобных систем составляет не выше трех атмосфер.

Если с герметичностью все нормально, приступаем к электрическим подключениям. Так как мощность нашего котла составляет больше 3 кВт, протягиваем от электрического щита отдельную электрическую линию

Обратите внимание, что ставить УЗО не нужно – они не работают совместно с электродными котлами. Фаза подключается к центральному электроду, ноль – к корпусу

Сюда же, к корпусу, подключается заземление (для этого к корпусу нашего котла приварены два болта). Заземление рекомендуется подсоединять медным проводом сечением 4 мм.

Электродные котлы вырабатывают большое количество гидролизных газов. Поэтому отопительная система, работающая на таких котлах, должна оснащаться спускником воздуха.

Подача электроэнергии на котлы осуществляется в ручном режиме или с помощью специальной автоматики. Потребляемая мощность замеряется амперметром. Здесь нужно проследить, вышло ли оборудование на рабочий режим. Если учесть, что мощность котла составляет 4-5 кВт, то сила тока в цепи должна составлять от 18 до 22 А (при питающем напряжении 220 Вольт). Если сила тока недостаточна, в теплоноситель добавляется раствор соды или соли.

В процессе эксплуатации системы вы сможете заметить, что она не всегда работает стабильно. Все дело в изменении параметров теплоносителя – его электрическая проводимость меняется, сопротивление падает. Поэтому нужно регулярно контролировать состояние теплоносителя и добавлять в него соли и присадки.

Принцип работы котла

Качественный и функциональный котел в отопительной системе работает по принципу действия, схожему с иными котлами, но осуществляющими свою работу на ином альтернативном топливе. Суть его действия заключается на том, что ТЭН эффективно нагревает теплоноситель, то есть воду, которая предназначена для обогрева радиаторов. Как и в иных системах по отоплению, используется специальный принудительный способ циркуляционных процессов, который осуществляется посредством установленного насоса. Кроме того, может быть задействована естественная циркуляция.

Важно! Пристальное внимание требуется уделить тому, что большинство профессионалов советуют не устанавливать в систему особый циркуляционный насос. Говоря иными словами, нельзя применять принудительный циркуляционный процесс, если присутствует электрический котел

В подобной ситуации рекомендуется получить помощь профессионалов, которые процесс отопления могут выполнить так, чтобы все работало исключительно по обычной естественной циркуляции

В подобной ситуации рекомендуется получить помощь профессионалов, которые процесс отопления могут выполнить так, чтобы все работало исключительно по обычной естественной циркуляции.

Выводы

Мы сегодня с вами рассмотрели практически все способы электроотопления.

Ссновные выводы можно сделать такие:

  • Следует отметить, что применение локальных источников обогрева (инфракрасный обогрев, тепловентиляторы) нельзя использовать, как основной способ обогрева дома.
  • Следует подходить, комплексно используя несколько типов электрического отопления.
  • Большую роль в эффективности играет качественное утепления дома.
  • Схема и расчет проводки и мест установки всех приборов, до строительства дома.
  • Использование многотарифных счетчиков. Применение автоматизации, использование вспомогательных датчиков.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
