Особенности прокладки кабеля в полу

План внутренней электрической сети в частном доме

Прежде чем составлять схему, где будет указано месторасположение кабелей и проводов, необходимо составить детальный план размещения бытовой техники, приборов освещения и другого электрооборудования как в самом доме, так и на территории домовладения. Принципиальная схема электропроводки в частном доме разрабатывается основываясь именно на этих данных. Допустим, если в жилых комнатах достаточно нескольких розеток для подключения маломощной бытовой техники, то в кухню и ванную комнату необходимо заводить несколько отдельных линий для обеспечения электричеством мощных стиральных машин, микроволновых печей и так далее.

На основании этого плана разрабатывается принципиальная схема разводки электропроводки. Она считается основополагающим документом для проведения монтажных работ и закупки всех необходимых комплектующих и материалов. Схема дает возможность точно рассчитать длину необходимого кабеля и проводов, их сечение, количество разветкоробок, выключателей, розеток и других элементов электропроводки. Она не позволит запутаться при выполнении работ по монтажу и ошибиться в выборе комплектующих изделий по техническим характеристикам. Поэтапный план разработки схемы электропроводки в частном доме приведен ниже.

1. На первом этапе необходимо определиться с типом электрической проводки. Существует всего два варианта: скрытая или наружная. Первый вид самый распространенный. В этом случае провода и кабели укладывают в специальные штробы, прорезанные в стенах, полах или потолке, после чего они замуровываются цементным раствором или другими строительными материалами. Наружная разводка, весьма популярная в далеком прошлом, сейчас используется в тех случаях, когда не рекомендуется прокладывать каналы в несущих конструкциях дома, а именно в деревянных строениях из бруса, оцилиндрованного бревна и так далее.
2. Далее следует разделить всю электропроводку по группам потребления. Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Каждая из линий прорисовывается на отдельном листе с указанием размеров помещений, толщины перегородок и стен и так далее. В заключительной фазе этого этапа, по подготовленным данным, рисуется общий план электропроводки частного дома со всеми элементами сети. Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.

Разрабатывая принципиальную схему электроразводки в частном доме, следует знать, что современные СНиП обязывают исполнителя планировать проводку раздельно по комнатам, с разделение линий розеток и осветительных приборов. Это связано с требованиями безопасной эксплуатации электрических сетей. К тому же по комнатное разделение внутренней проводки более удобно в эксплуатации. При проведении ремонтных работ нет необходимости обесточивать весь дом, достаточно отключить от сети одну комнату.Разделение внутренней сети электроснабжения на линии по мощности и группам потребления позволяет использовать электрооборудование и кабельную продукцию с соответствующими техническими характеристикам. Например, для линии освещения можно применять провод с сечением 1.5 мм² и автоматический выключатель на 16 А. Этого достаточно для нормального функционирования нескольких светильников. А вот для подключения розеток необходимо использовать кабель с сечением 25 мм², соответственно и автомат большей мощности на 25 А. Все это позволяет оптимизировать технические характеристики всей внутренней сети и сократить затраты на приобретение материалов и оборудования.

Все линии проводов и кабелей подходят к электрическому распределительному щиту. Для каждой из них устанавливается автоматический выключатель соответствующей мощности и если необходимо УЗО (устройство защитного отключения). Электрощит является неотъемлемой частью всей системы внутренней проводки и его необходимо включать в принципиальную схему электроразводки в частном доме, квартире или на даче. Для частного дома, возможно, потребуется включить в схему электропроводки стабилизатор напряжения, так как параметры электрического тока, очень часто бывают нестабильными.

Прокладка кабелей в бетонном полу: правила и особенности монтажа

Прокладка проводки по бетонному полу имеет свои полюсы и минусу, но на сегодняшний день является наиболее актуальной.

К преимуществам такого монтажа следует отнести высокий уровень электробезопасности — даже при пробое, опасный потенциал никак не попадёт на жильца, даже находящегося вблизи места пробоя. Слой бетона скроет всю электрическую сеть, а армированный пояс придаст конструкции дополнительной прочности. При правильной укладке и последующей эксплуатации, провода в бетоне будут исправно функционировать в течение нескольких десятилетий.

Теперь следует перейти к недостаткам. Основной минус монтажа кабеля в полу – невозможность создания мест соединений. Ведь если скрутка или клеммная колодка прогорит в бетоне, то найти место повреждения практически невозможно. Поэтому необходимо прокладывать цельные линии, непосредственно от щитка или мест соединений, расположенных над уровнем пола.

Согласно техническим нормам, слой бетона над электропроводкой должен составить не менее 30 см. При большой площади помещения, для создания подобной стяжки, потребуется большое количество строительного материала, что приводит к дополнительным расходам.

Для замены электропроводки, расположенной в стяжке пола, а также при устранении неисправности или укладке новой линии, необходимо проводить демонтаж бетонной поверхности. А после всех работ заново заливать пол. Для того, чтобы бетон набрал необходимую твёрдость, должно пройти определённое время, поэтому устранения погрешностей прокладки кабеля в бетонном полу может занять не один день.

Для резки бетонного покрытия, используют алмазные диски, стоимость которых сейчас довольно высока. Также может потребоваться наличие перфоратора, применение которого приведёт к большому количеству строительного мусора.

Плюсы и минусы половой разводки

Укладывая кабель по полу, вы не будете портить стены и косяки

Принимая решение по прокладке электрического кабеля в полу, застройщики руководствуются положительными характеристиками такого способа:

1. Явные преимущества по безопасности по сравнению со стеновой прокладкой, так как удается избежать случайного повреждения кабеля при забивании гвоздей, дюбелей, сверления отверстий.
2. Значительная экономия при приобретении электрического кабеля. Его количественная необходимость значительно ниже, чем при обычном стеновом способе прокладки.
3. Простота выполнения работ не требует специальной квалификации. Самое сложное – это заложить кабель в гофрированную или другую трубу.
4. Соединительные коробки располагаются у стены или в стене, сразу над уровнем пола, поэтому риск случайного повреждения кабеля исключается.
5. Отсутствует необходимость штробления стен или нанесения утолщенного слоя штукатурки для закрытия проводки.

Проверьте, свободно ли передвигается кабель в трубе

К отрицательным сторонам выбора такого способа прокладки электропроводов можно отнести:

1. Сложность проведения ремонтных работ и замены электрического провода при необходимости. Так, при обрыве цепи по различным причинам отыскать под полом проблемный участок будет невозможно, поэтому придется полностью вытаскивать кабель и заменять его на новый. Вот почему при проводке кабеля в полу необходимо соблюдать правила и рекомендации по его установке: кабель по трубе должен перемещаться свободно. Перед тем, как вытаскивать кабель, взяв его за один конец провода, ко второму его концу следует прикрепить крепкую веревку или мягкую проволоку, которая позволит втянуть новый кабель на место прежнего.
2. Дополнительные финансовые затраты на приобретение гофры, ведь по стенах кабель укладывается в штробы или просто заделывается слоем штукатурки.

ОСНОВНЫЕ ДОСТОИНСТВА И НЕДОСТАТКИ

Обустройство электропроводки в полу на сегодняшний день приобретает все большую популярность. Однако такой метод имеет свою специфику, как при выполнении работ, так и при дальнейшей эксплуатации.

ПРЕИМУЩЕСТВА

Экономия средств.

Как показывают различные расчёты, найденные на просторах интернета, а также некоторые программы, использующиеся при проектировании электропроводки, максимальная экономия материалов может составить до 30%. Но только в том случае если располагать розетки на высоте 25-35 см от уровня пола.

Следует отметить, что такая экономия наблюдается только по сравнению с настенным способом монтажа. По сравнению с прокладкой электропроводки за подвесными потолками экономия будет не столь эффективный и составит всего лишь 10-15%.

Высокая скорость и простота выполнения электромонтажных работ.

Сокращение сроков монтажа осуществляется за счет отказа от штробирования стен. Особенно заметен эффект в квартирах и частных домах из ЖБИ и кирпича.

Фактически, разводку основных линий энергоснабжения можно осуществить собственными силами. И уже после того как концы проводов, с небольшим запасом, выведены к точкам потребления, пригласить опытного электрика для подключения.

Безопасность эксплуатации.

Каждый владелец квартиры не раз и не два сталкивался с сомнениями “Можно ли сверлить стену в этом месте?”. Особенно актуален этот вопрос при установке карнизов. Ведь именно под потолком, прокладывается электропроводка традиционным способом. Проложив проводку под полом, можно кардинально решить эту проблему.

НЕДОСТАТКИ МЕТОДА

Сложный ремонт.

Фактически все ремонтные процедуры заключаются в замене поврежденного кабеля.

Для того, чтобы избежать необходимости вскрывать напольное покрытие, что особенно затратно для проводки в полу под стяжкой, необходимо придерживаться нескольких простых правил:

• не забивать гофру проводами под завязку, а оставлять не менее 60% свободного пространства. В идеале каждый провод следует устанавливать в отдельной гофре;
• прокладывать электропроводку с минимальным количеством изгибов;
• тщательно и надежно закреплять проводку на поверхности основания с шагом не более 20 мм для деревянных полов и до 500 мм для бетонных стяжек.

Выполнив эти требования, владелец сможет заменить поврежденный провод, просто вытянув его из гофры, при этом, использовав его в качестве подтяжки для нового.

Затраты на гофру.

Экономия средств на приобретение кабеля может быть нивелирована, если прокладка осуществляется в деревянном доме. В этом случае настоятельно рекомендуется использовать более дорогостоящую металлическую гофру, как для предотвращения возгорания, так и для защиты кабеля от повреждения грызунами.

Основные принципы прокладки кабеля

1. Правильное выбор места прокладки

Перед прокладкой кабеля необходимо определить наиболее подходящие места для его размещения. При этом следует учитывать особенности помещения, расположение электрооборудования и возможность установки дополнительных защитных элементов.

2. Соответствие нормам ПУЭ

При прокладке кабеля необходимо соблюдать нормы безопасности, установленные Правилами устройства электроустановок

Важно соблюдать правила предельных токов и номинальную мощность провода, а также использовать правильные сечения и типы кабелей в соответствии с требованиями норм

3. Защита кабеля от механических повреждений

При прокладке кабеля необходимо предусмотреть его защиту от механических повреждений. Для этого можно использовать специальные гофрированные трубки или кабель-каналы. Такая мера позволит предотвратить повреждения изоляции и обеспечить долговечность работы системы.

4. Надежное соединение проводов

При соединении проводов необходимо использовать надежные и долговечные способы соединения, такие как пайка или прессование. Не рекомендуется использование временных или ненадежных соединений, так как это может привести к плохому контакту и повышению электрического сопротивления.

5. Маркировка кабеля

После прокладки кабеля следует обязательно провести его маркировку. Это позволит упростить последующий монтаж, обслуживание и ремонт системы. Маркировка проведется с помощью специальных технических меток, на которых указываются необходимые данные о типе, сечении и назначении провода.

Способы прокладки электропроводки в квартире

В многоквартирных домах прокладывать кабельные линии можно по полу в цементно-песчаную стяжку, по потолку и в стенах.

В стенах, в уже имеющихся пустотах или поверху в штробах я не рассматриваю. Этот способ можно применять только в случае локальной замены проводки, данный способ изжил себя. Если вы собираетесь сделать полную замену электрики, то лучше проложить её по потолку.

Прокладка электропроводки в квартире по потолку

С того момента как в современной отделке появились натяжные, подвесные и другие конструкции потолков — этот способ самый, самый.

Объясню в чем его преимущество перед другими способами:

1. Данную разводку можно применять в квартире, где уже залита стяжка. При замене старой электропроводки.
2. При данной разводке гораздо легче устанавливать сами розетки и выключатели. Все коммутации уже сделаны в распаячных коробках и в подрозетник спускается только один провод.
3. Повредить такую электрику практически невозможно. Когда разводка электропроводки сделана правильно: распаячные коробки собраны на современных клеммах, а отходящие радиальные линии от щита защищены, подобранным правильно, автоматами защиты.  У вас в доступе остаются только розетки и выключатели, подводящие кабели к которым идут строго вертикально вниз.

При повреждении кабельной линии одной из розеток остальные останутся работать (если устранить, конечно, причину короткого замыкания). В случае если необходимо что-то модернизировать или отремонтировать все затраты составят лишь стоимость полотна натяжного потолка и работы по его монтажу. Не надо вскрывать стяжку и т.д.

Недостаток прокладки таким способом — это конечно больший расход провода, немногим больше штроб и конечно больше трудозатрат.

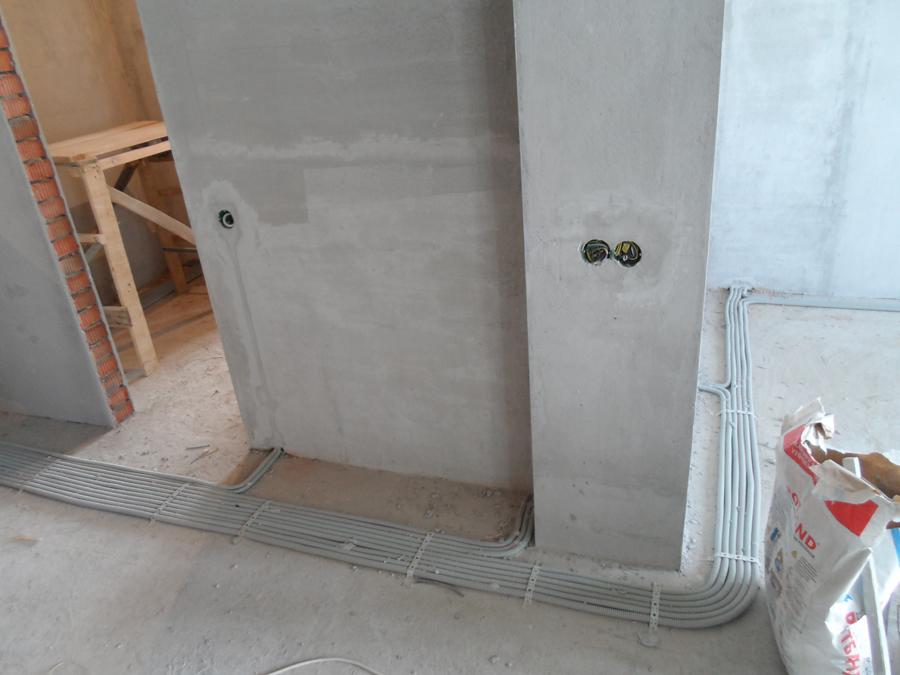

Прокладка электропроводки в квартире по полу

Если вы счастливый обладатель квартиры в новостройке и не хотите делать прокладку электропроводки по потолку, то уложить кабельные линии в стяжку тоже хороший способ.

При таком способе прокладки проводки, лучше всего вообще отказаться от распаячных коробок и сделать все коммутации в подрозетниках. Как расскажу далее.

При монтаже электропроводки по полу желательно применять гофру и пропускать провода уже в ней. В процессе монтажа вы или ваши рабочие неоднократно пройдутся по кабельным линиям и гофра поможет защитить кабель от повреждений. К тому же после заливки стяжки они будут изолированы от прямого контакта со стяжкой.

Кабельные линии крепятся к основанию пола с помощью перфоленты только для того, чтобы в процессе заливки стяжки они не всплывали.

Кроме всего прочего можно комбинировать два этих способа и прокладывать электропроводку и по полу, и по потолку. В данном случае розеточные линии растягиваются по полу, а световые прокладываются сверху. Получается неплохой симбиоз и экономия кабеля.

Группировка потребителей

Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

Группировка потребителей электроэнергии в квартире

Линия для стационарной домашней техники и розетки

В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

Варианты группировки осветительных приборов

По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

Линия для кухни

Особый момент – кухня, в нее отдельно должны идти линии проводки на:

• электрическую плиту;
• освещение;
• розетки для чайника, миксеров и другой бытовой техники;
• розетки для посудомойки и стиральной машинки.

Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

Основные потребители электроэнергии на кухне

Специальные линии электропроводки

Отдельно делать линии в проекте электрики рекомендуется также для:

• системы теплого пола;
• электрического полотенцесушителя;
• водонагревателя с ТЭНом и т.п.

Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО

Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток

Электропроводка в помещениях с повышенной влажностью

Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

Группы потребителей и разметка электропроводки в ванной комнате

Жилые помещения

В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы. Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.

Безопасный монтаж

Провод должен быть цельным, отдельные участки должны соединяться распределительными коробами. Следите за тем, чтобы проводка монтировалась без скруток: это сводит ее надежность к минимуму. Короба выводят и монтируют над покрытием пола. Разместить их можно в стене, на минимальной от пола высоте.

Коробку можно разместить и в полу, но для этого потребуется оборудовать ее специальной крышкой, при необходимости которую можно будет открыть и легко добраться до содержимого коробки. Чтобы легко найти кабель или интересующий узел проводки, рекомендуется создать ее схему, на которой можно будет отметить все наиболее важные места.

Важным условием является заполнение гофры. Не следует помещать в нее слишком много проводов. Основное пространство, составляющее 60%, должно оставаться пустым. Основная трасса провода не должна быть более 20 метров: имеется в виду расстояние от розетки до щитка. Если кабель расположен под прямым углом, не следует делать более двух поворотов. Это правило касается и кабеля, согнутого под более острыми углами. По возможности резких изгибов следует избегать. Для деревянного дома следует учесть, что прокладка проводки прямо по лагам является недопустимым.

Установка должна происходить через технические отверстия, которые можно просверлить. Деревянные элементы рекомендуется обработать специальным составом, препятствующим горению. Кроме этого, не следует разветвлять трассу от щитка, этот метод значительно усложнит ремонт при повреждении электрокабеля.

Места, в которых способ использовать выгодно

Электропроводка по полу удобна в домах, которые еще не имеют никакого ремонта. К таким постройкам относятся только что возведенные новостройки, где, как правило, выполнена только предчистовая отделка. Вам не придется нарушать целостность стен, кабель можно будет проложить в удобном для вас месте в полу, сделать от него необходимую разводку к выключателям и розеткам.

Выгодным решением монтаж под полом станет и для деревянного дома. В этом случае недостатки проводки, связанные с трудным доступом, исчезнут. Для деревянного дома такое решение достаточно актуально, так как проведение кабель-каналов по стенам существенно повлияет на интерьер комнат, а проводка в ретро-стиле обойдется значительно дороже современной.

Технология проведения работ

Скрытый монтаж

Скрытая технология монтажа проводов применяется в большинстве ситуаций. Делается это для того, чтобы скрыть кабели из вида и защитить их от внешних воздействий.

Прокладка проводки по полу проще всего реализуется в тех случаях, когда основание для напольного покрытия служит черновой деревянный настил:

• От электрического щитка отводим провода, длина которых будет достаточной для подключения ко всем розеткам и выключателям.
• В стенах проделываем штробы для укладки кабелей и закрепления подрозетников
• На бетонном основании пола устанавливаем лаги. Между ними протягиваем провода в защитном кабель-канале.
• Для обеспечения максимальной безопасности кабель-канал стоит размещать в стальной трубе или металлорукаве, оба конца которых следует заземлить.

Монтаж по системе лаг

• Проложенные провода подводим к распределительным коробками и подрозетникам. Кабель-каналы фиксируем в штробах и замазываем раствором.
• Также проводка по потолку или по полу может прокладываться в технологических отверстиях бетонных перекрытий. Однако такие отверстия есть далеко не всегда, потому обычно кабели скрывают другим способом.

При контакте с деревом нужно использовать негорючие металлорукава (на фото)

Укладка в стяжку

Совершенно иной вопрос – как в полу проложить электропроводку, если планируется заливка стяжки?

Решение есть и в этом случае:

• Для начала проводим разметку, по которой мы будем укладывать провода. Разметка должна включать в себя как участки на полу, так и на стенах.
• Чтобы минимизировать риск повреждения при сверлении пола и других ремонтных работах, наносим размещение проводов на схему с указание размеров и отступов от стен.
• По разметке выполняем штробление стен и установку подрозетников.

Штробление стены

• Провода, отходящие от распределительного щитка, укладываем в прочные кабель-каналы. Короба с проводкой размещаем на основании и фиксируем пластиковыми хомутами, чтобы избежать смещения при заливке.
• Поверх проложенных элементов устанавливаем арматуру. В качестве альтернативного армирования стяжки можно использовать полимерную сетку.

Идеальный вариант – использование специальных коробов с инспекционными люками

• Кабели выводим в подрозетники и замазываем штробы штукатурной смесью.
• Готовим раствор для заливки стяжки пола. Цементно-песчаную смесь в консистенции жидкого теста выливаем на основание с закрепленной проводкой и тщательно разравниваем таким образом, чтобы поверх короба было не менее 30 мм раствора.
• В процессе высыхания стяжки следим, чтобы короба с проводкой не подвергались нагрузкам, которые могут привести к их деформации или разрушению.

К заливке стяжки все готово

Советы по монтажу

Чтобы приведенная выше инструкция сработала так, как нужно, и вы забыли о существовании у вас подпольной проводки, в процессе монтажа нужно придерживаться ряда советов:

• Под напольным покрытием на лагах или внутри стяжки не следует оставлять скрутки проводов. Если избежать этого не удается, то скрутку нужно очень качественно заизолировать – например, с использованием термоусадочной полимерной ленты.
• Соединения проводов не должны подвергаться нагрузкам. В первую очередь это касается растяжения.
• Для монтажа внутри стяжки нужно выбирать наиболее прочные короба. Попытки сэкономить могут привести к тому, что кабель-канал деформируется, и провод будет зажат под весом бетона. В результате попытки заменить его будут безуспешными.
• В местах вывода проводов стоит предусмотреть небольшой запас по длине – тогда при необходимости мы сможем выполнить ремонт проводки.

Подрозетник с подведенным кабелем

• Укладывать проводники без кабель-канала можно только в том случае, если монтаж производится в негорючей конструкции несменяемым способом, т.е. кабель заделывается раствором.
• После завершения монтажных работ следует провести проверку электротехнических характеристик всех цепей с использованием мультиметра.

Требования к скрытой проводке в доме

Основным требованием при обустройстве скрытой проводки в жилом доме является повышенный уровень пожарной безопасности

Поэтому, если работы выполняются в деревянном доме, для размещения проводов важно использовать специальные стальные или поливинилхлоридные трубы. В кирпичном или бетонном строении кабель можно прятать в обычные штробы или гофротрубу, расположенную за обшивкой из гипсокартона и других материалов. Вторым важным требованием является доступность электропроводки и возможность выполнить оперативную замену

Нужно создать такую систему, которая позволит без особых трудностей выполнить замену или модификацию линии без снятия обшивки стен и других разрушений

Вторым важным требованием является доступность электропроводки и возможность выполнить оперативную замену. Нужно создать такую систему, которая позволит без особых трудностей выполнить замену или модификацию линии без снятия обшивки стен и других разрушений.

Однако нередки ситуации, когда из-за каких-либо незапланированных обстоятельств это требование вынужденно не соблюдается. Сложно представить ситуацию, в которой появляется возможность пробить в стене штробу, габариты которой подойдут для размещения трубы. Поэтому для обеспечения сменяемости остается использовать гофротрубы, спрятанные под обшивкой (а не штукатуркой) или под полом.

Использование гофротруб позволяет оперативно заменить проводку

Наиболее специфичное требование к монтажу скрытой проводки связано с маршрутом пролегания кабельной линии. Хаотичная прокладка кабеля в стене недопустима: избегайте ситуаций, когда в одном месте трасса движется параллельно стене, а в другом неожиданно сворачивает по диагонали.

С одной стороны, так вы сэкономите материалы и время, с другой, проигнорируете важное правило, из-за чего в дальнейшем усложните задачу по поиску проводки. Кабельная линия должна располагаться строго по вертикали или горизонтали под потолком либо на высоте 2,5 м. Провода под полом должны двигаться параллельно паре стен

В будущем вам, возможно, придется сверлить стены, чтобы повесить картину или полку. Если кабель будет расположен как душе угодно, то возрастает риск ошибки, связанной с попаданием сверла прямо в провод. Сломается электродрель, будет нарушена функциональность самой проводки, а в редких случаях можно получить серьезный удар током

Провода под полом должны двигаться параллельно паре стен. В будущем вам, возможно, придется сверлить стены, чтобы повесить картину или полку. Если кабель будет расположен как душе угодно, то возрастает риск ошибки, связанной с попаданием сверла прямо в провод. Сломается электродрель, будет нарушена функциональность самой проводки, а в редких случаях можно получить серьезный удар током.

При организации скрытой или открытой электропроводки нужно задумываться об электрической безопасности

При обустройстве систем по типу TN-S или ТN-C-S важно иметь третий проводник (PE). В ситуациях, когда его коммутация невозможна из-за отсутствия соответствующего кабеля в распределительном щитке подъезда, все равно рекомендуется прокладывать кабельную линию из трех проводов. Желто-зеленый проводник, используемый для заземления, пригодится позже, когда проводка в доме все-таки получит заземление

В помещениях с повышенной опасностью (ванной или кухне) рекомендуется устанавливать устройства защитного отключения или дифференциальные автоматы

Желто-зеленый проводник, используемый для заземления, пригодится позже, когда проводка в доме все-таки получит заземление. В помещениях с повышенной опасностью (ванной или кухне) рекомендуется устанавливать устройства защитного отключения или дифференциальные автоматы.

Организация проводки в частном доме по схеме ТN-C-S

Обзор и преимущества

По проводке электрики в полу специалисты инсталляционных компаний знают, что подводка электроэнергии к различным устройствам и розеткам требует особого внимания. Разводка электрики по полу позволяет распределить электричество по всей комнате, и не только оставить розетки у стен, но также создать удобные для использования вилки на полу.

Основными преимуществами разводки электрики по полу являются:

• Повышенная безопасность: отсутствие проводов и розеток на стенах и на виду снижает возможность получения электрического удара и упрощает уход за детьми и домашними питомцами;
• Эстетический дизайн: полностью скрытая проводка позволяет сохранить исходный дизайн комнаты и не нарушать ее гармонию;
• Удобство использования: наличие вилок на полу позволяет гибко размещать мебель в комнате и подключать электрические приборы без необходимости использования удлинителей или проводов;
• Гибкость монтажа: разводка электрики по полу может быть выполнена в любом помещении, включая квартиры, офисы, магазины и прочие;
• Универсальность: разводка электрики по полу позволяет распределить электроэнергию по всему помещению, обеспечивая питание различных электрических приборов и устройств.

Таким образом, разводка электрики по полу является модным и практичным решением, которое совмещает безопасность, эстетику и удобство использования.

Схема укладки и основные типы кабелей ТП

Существует два основных типа кабелей для теплого пола:

1. Одножильный — контакты холодных проводов, по которым осуществляется подвод электроснабжения, находятся с двух сторон нагревательной секции. В активном состоянии подобные проводники дополнительно индуцируют незначительные магнитные поля. Одножильные нагревательные кабеля отличаются следующими эксплуатационными характеристиками:

• нагревательный элемент имеет изоляцию из фторопласта или сшитого полиэтилена;
• жила заземления сделана из луженой меди;
• кабеля электрического теплого пола находятся внутри экранирующей оболочки, сплошной или сетчатой;
• общая внешняя изоляция изготавливается из поливинилхлорида, который лучше противостоит ультрафиолетовому излучению – может использоваться на открытом воздух, например, в противообледенительных системах;
• соединительные контактные муфты находятся на обоих концах кабеля.

Структура одно и двухжильного нагревательного кабеля

2. Двухжильный нагревательный кабель. В нем под общей наружной изоляцией находятся два изолированных друг от друга проводника: первый – резистивный, нагревательный, второй – «холодный» возвратный. Контакты для подключения выходят с одной стороны рабочей секции.

Примерная схема укладки одножильного нагревательного кабеля на кухнеПримерная схема укладки двухжильного нагревательного кабеля в жилой комнате

Применение

Целесообразно проложить электропроводку в полу в нескольких ситуациях.

1. Покупка новой квартиры. Достаточно часто застройщики сдают помещение без ремонта. Это обозначает разведение электропроводки в область гофры по полу. Новым владельцам необходимо залить стяжку. Последующий этап заключается в выводе кабеля для подключения. Шнуры будут надежно спрятаны, не будут портить эстетической картины, целостность стен не будет нарушена.
2. Если речь идет о проведении монтажных работ в деревянном доме, тогда перед владельцем стоит выбор: ретро-проводка (имеет высокую стоимость) или разводка в каналах (мешает создать нужный интерьер). Выходом станет проведение проводки под полом. Этот вариант поможет скрыть лишние коммуникации, обустроить все уголки помещения.

Преимущества гофры

При проведении работ, связанных с электричеством, важную роль играют требования безопасности, игнорировать которые не следует. Кабель обязательно помещается в гофру вне зависимости от того, планируется делать проводку под стяжкой из бетона или под деревянным покрытием. В деревянных строениях может быть использован металлорукав.

Проводка под полом может обойтись и без гофры, если вы собираетесь вмуровать ее в бетон, однако при повреждении кабеля вытащить его будет уже нельзя, а гофра позволит извлечь старый кабель и поместить на его место новый. При ремонте проводки вам не придется разрушать пол или прокладывать провода в новом месте.
