Расчет системы отопления частного дома: правила и примеры расчёта

Тепловой расчёт отопления: общий порядок

Классический тепловой расчёт отопительной системы являет собой сводный технический документ, который включает в себя обязательные поэтапные стандартные методы вычислений.

Но перед изучением этих подсчётов основных параметров нужно определиться с понятием самой системы отопления.

Система отопления характеризуется принудительной подачей и непроизвольным отводом тепла в помещении.

Основные задачи расчёта и проектирования системы отопления:

  • наиболее достоверно определить тепловые потери;
  • определить количество и условия использования теплоносителя;
  • максимально точно подобрать элементы генерации, перемещения и отдачи тепла.

При постройке системы отопления необходимо первоначально произвести сбор разнообразных данных о помещении/здании, где будет использоваться система отопления. После выполнить расчёт тепловых параметров системы, проанализировать результаты арифметических операций.

На основании полученных данных подобирают компоненты системы отопления с последующей закупкой, установкой и вводом в эксплуатацию.

Отопление – это многокомпонентная система обеспечения утверждённого температурного режима в помещении/здании. Являет собой обособленную часть комплекса коммуникаций современного жилищного помещения

Примечательно, что указанная методика теплового расчёта позволяет достаточно точно вычислить большое количество величин, которые конкретно описывают будущую систему отопления.

В результате теплового расчёта в наличии будет следующая информация:

  • число тепловых потерь, мощность котла;
  • количество и тип тепловых радиаторов для каждой комнаты отдельно;
  • гидравлические характеристики трубопровода;
  • объём, скорость теплоносителя, мощность теплового насоса.

Тепловой расчёт – это не теоретические наброски, а вполне точные и обоснованные итоги, которые рекомендуется использовать на практике при подборе компонентов системы отопления.

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Расчет используемых радиаторов

Расчет радиаторов

Обычно в системе отопления используются стандартные радиаторы, выполненные из алюминия. Высота таких радиаторов – 60 сантиметров, показатель мощности составляет при температуре около 70 оС около 150 Вт.

Выбираем трубы для системы отопления

Одной из составляющих системы отопления частного дома являются трубы, которые служат транспортной системой, обеспечивающей доставку тепла, вырабатываемого котлом, ко всем помещениям в доме.

Трубы для системы обогрева

Современные производители предлагают пользователям выбирать из предложенных вариантов трубы, выполненные из металла, медные трубы или трубы из пластика.

Трубы металлические, кроме того, что для их установки нужно использовать специальное оборудование, подвержены пагубному влиянию коррозии, а также являются проводником для статического электричества.

Медные трубы отличаются способностью выдерживать температуру до двухсот градусов, давление в двести атмосфер также не является проблемой. Однако медные трубы имеют некоторые особенности, которые всегда нужно учитывать при монтаже. Устанавливая трубы из меди, понадобится не только определенный опыт, но и владение навыками работы со специальным оборудованием. Кстати, стоимость медных труб далеко не демократичная.

Еще один вид труб, которые могут устанавливаться в системе отопления – трубы пластиковые. Этот вид труб обладает целым рядом преимуществ, среди которых:

  • основой трубы является легкий, но прочный алюминий, слой которого с обеих сторон покрыт пластмассой, такая конструкция трубы обеспечивает более высокую прочность;
  • трубы из пластика герметичны и не допускают утечек и проникновения внутрь кислорода, который является чаще всего причиной появления в системе коррозии;
  • трубы из пластика не проводят статическое электричество;
  • для их установки не понадобятся особые навыки.

Этапы выполнения монтажа системы

Устанавливаем радиаторы

Первое, что нужно сделать – установить радиаторы. Поскольку теплый воздух всегда является препятствием на пути воздуха холодного, радиаторы нужно устанавливать только под оконными рамами, откуда чаще всего в помещение дома проникает холод. Чтобы установить радиаторы, вам не нужны будут какие-либо специальные приспособления и оборудование. Достаточно запастись перфоратором и не забыть о строительном уровне, который поможет установить радиатор ровно. При установке радиатора нужно следовать одному, но строгому правилу: они должны размещаться строго горизонтально.

Прокладываем трубы

После того, как работы по установке радиаторов в доме выполнены, следующим этапом работы станет прокладка труб. Предварительно определяем необходимое количество труб, сколько и какие фитинги нам понадобятся в ходе выполнения прокладки труб. Кроме того, нам понадобятся специальные ножницы, паяльник и рулетка. Современные производители труб позаботились о своих покупателях и нанесли на трубы специальные направляющие линии, которые значительно облегчают процесс монтажа.

Работа с паяльником также требует особого внимания. В ходе работы, после того, как концы трубы состыкованы, не нужно их прокручивать, даже если ровная пайка с первого раза не получилась. Поэтому, если нет достаточного опыта, всегда стоит потренироваться до того, как приступать к укладке труб.

Какие дополнительные приборы могут понадобиться

Дополнительные приборы для системы отопления

Если площадь более ста квадратов, в таком случае без использования специальных насосов не обойтись.

Сегодня можно найти котел, производители которого уже оборудовали его насосной системой, которая прекрасно справляется с циркуляцией воды в системе. Выбрать такой котел не составит особого труда, поскольку на современном рынке существует достаточно предложений. Котлы со встроенной насосной системой работают бесшумно, не занимают много места, не потребляют большого количества электрической энергии.

Если есть необходимость устанавливать дополнительную насосную систему, ее монтаж производится непосредственно на концах ветки отопления. Если насосная система не будет подвержена воздействию горячей воды, она сможет прослужить намного дольше.

Расчет мощности котла и теплопотерь.

Собрав все необходимые показатели, приступайте к калькуляции. Конечный результат укажет количество расходуемого тепла и сориентирует вас на выбор котла. При расчете теплопотерь за основу берутся 2 величины:

  1. Разница температуры снаружи и внутри здания (ΔT);
  2. Теплозащитные свойства объектов дома (R);

Для выявления расхода тепла ознакомимся с показателями сопротивления теплопередачи некоторых материалов

Таблица 1. Теплозащитные свойства стен

Материал и толщина стены

Сопротивление теплопередаче

Кирпичная стена

толщина в 3 кирпича (79 сантиметров)

толщина в 2.5 кирпича (67 сантиметров)

толщина в 2 кирпича (54 сантиметров)

толщина в 1 кирпича (25 сантиметров)



0.592

0.502

0.405

0.187

Сруб из бревна

Ø 25

Ø 20



0.550

0.440

Сруб из бруса

Толщина 20см.

Толщина 10см.



0.806

0.353

Каркасная стена

(доска +минвата + доска) 20 см.



0.703

Стена из пенобетона

20см.

30см.



0.476

0.709

Штукатурка (2-3 см)0.035
Потолочное перекрытие1.43
Деревянные полы1.85
Двойные деревянные двери0.21

Данные в таблице указаны с температурной разницей 50 °(на улице -30°,а в помещение +20°)

Таблица 2. Тепловые расходы окон

Тип окнаRTq. Вт/Q. Вт
Обычное окно с двойными рамами0.37135216
Стеклопакет (толщина стекла 4 мм)

4-16-4

4-Ar16-4

4-16-4К

4-Ar16-4К



0.32

0.34

0.53

0.59



156

147

94

85



250

235

151

136

Двухкамерный стеклопакет

4-6-4-6-4

4-Ar6-4-Ar6-4

4-6-4-6-4К

4-Ar6-4-Ar6-4К

4-8-4-8-4

4-Ar8-4-Ar8-4

4-8-4-8-4К

4-Ar8-4-Ar8-4К

4-10-4-10-4

4-Ar10-4-Ar10-4

4-10-4-10-4К

4-Ar10-4-Ar10-4К

4-12-4-12-4

4-Ar12-4-Ar12-4

4-12-4-12-4К

4-Ar12-4-Ar12-4К

4-16-4-16-4

4-Ar16-4-Ar16-4

4-16-4-16-4К

4-Ar16-4-Ar16-4К



0.42

0.44

0.53

0.60

0.45

0.47

0.55

0.67

0.47

0.49

0.58

0.65

0.49

0.52

0.61

0.68

0.52

0.55

0.65

0.72



119

114

94

83

111

106

91

81

106

102

86

77

102

96

82

73

96

91

77

69



190

182

151

133

178

170

146

131

170

163

138

123

163

154

131

117

154

146

123

111

RT — сопротивление теплопередачи;

  1. Вт/м^2 – количество тепла, которое расходуется на один кв. м. окна;

четные цифры указывают на воздушное пространство в мм;

Ar — зазор в стеклопакете заполнен аргоном;

К – окно имеет наружное тепловое покрытие.

Имея в наличии стандартные данные о теплозащитных свойствах материалов, и определив перепад температур легко рассчитать тепловые потери. На пример:

Снаружи — 20°С., а внутри +20°С. Стены построены из бревна диаметром 25см. В этом случае

R = 0.550 °С· м2/ Вт. Тепловой расход будет равен 40/0.550=73 Вт/ м2

Теперь можно приступить к выбору источника тепла. Существуют несколько видов котлов:

  • Электрические котлы;
  • Газовые котлы
  • Нагреватели на твердом и жидком топливе
  • Гибридные (электрические и на твердом топливе)

Перед тем как приобрести котел, вы должны знать, какая мощность потребуется для поддержания благоприятной температуры в доме. Для этого существуют два способа определения:

  1. Расчет мощности по площади помещений.

По статистике принято считать, что для нагрева 10 м2 требуется 1 кВт теплоэнергии. Формула применима в случае, когда высота потолка не более 2,8 м и дом средне утеплен. Суммируем площадь всех комнат.

Получаем, что W=S×Wуд/10, где W- мощность теплогенератора, S-общая площадь здания, а Wуд является удельной мощность, которая в каждом климатическом поясе своя. В южных регионах она 0,7-0,9 кВт, в центральных 1-1,5 кВт, а на севере от 1,5 кВт до 2 кВт. Допустим, котел в доме площадью 150 кв.м, который находится в средних широтах должен обладать мощностью 18-20кВт. Если потолки выше стандартных 2,7м, например, 3м, в этом случае 3÷2,7×20=23 (округляем)

  1. Расчет мощности по объему помещений.

Этот тип вычислений можно произвести, придерживаясь строительных норм и правил. В СНиП прописан расчет мощности отопления в квартире. Для кирпичного дома на 1 м3 приходится 34 Вт, а в панельном – 41 Вт. Объем жилья определяется умножением площади на высоту потолка. Например, площадь апартаментов 72 кв.м., а высота потолков 2,8 м. Объем будет равен 201,6 м3. Так, для квартиры в кирпичном доме мощность котла будет равна 6,85 кВт и 8,26 кВт в панельном. Правка возможна в следующих случаях:

  • На 0.7, когда этажом выше или ниже находится неотапливаемая квартира;
  • На 0.9, если ваша квартира на первом или последнем этаже;
  • Коррекция производится при наличии одной внешней стены на 1,1, две – на 1,2.

Расчет мощности котла

Перед тем, как рассчитать отопление в доме, делать это необходимо с расчета мощности котла. От мощности котла, в первую очередь, будет зависеть эффективность всей отопительной системы. Главное в этом вопросе – не переусердствовать, так как слишком мощный котел будет потреблять больше топлива, чем необходимо. А если котел будет слишком слабый, то не получится обогреть дом должным образом, а это негативно повлияет на комфорт в доме

Поэтому расчет системы отопления загородного дома – это важно. Подобрать котел необходимой мощности можно, если параллельно высчитать удельные теплопотери здания за весь отопительный период

Расчет отопления дома – удельных теплопотерь можно следующим методом:

Расчет отопления дома – удельных теплопотерь можно следующим методом:

qдом=Qгод/Fh

Qгод – это расход теплоэнергии за весь период отопления;

Fh – площадь дома, которая отапливается;

Таблица выбора мощности котла в зависимости от отапливаемой площади

Для того чтобы осуществить расчет отопления загородного дома – расход  энергии, которая уйдет отопления частного дома, нужно воспользоваться следующей формулой и таким средством, как калькулятор:

Qгодh*[Qk-(Qвн б+Qs)*ν

βh – это коэффициент учета дополнительно потребления тепла, отопительной системой.

Qвн б – тепловые поступления бытового характера, которые характерны для всего отопительного периода.

Qk – это значение общих домовых теплопотерь.

Qs – это поступления тепла в виде солнечной радиации, которые попадают в дом через окна.

Перед тем, как рассчитать отопление частного дома, стоит учесть, что для различных типов помещений характерны разные температурные режимы и показатели влажности воздуха. Они представлены в следующей таблице:

Далее представлена таблица, в которой показаны коэффициенты затенения прореза светового типа и относительного количества солнечной радиации, которая поступает через окна.

Если планируется установить водяное отопление, то площадь дома будет во многом определяющим фактором. Если дом имеет общую площадь не более чем 100 кв. метров, то подойдет и отопительная система с циркуляцией естественного типа. Если дом имеет площадь большего размера, то в обязательном порядке необходима система отопления с циркуляцией принудительного характера. Расчет системы отопления дома должен производиться точно и правильно.

Расчет мощности котла

Правильно рассчитать мощность котла является самой легкой задачей из всех, которые предстоит решить при создании новой отопительной системы. Мощность котла измеряется в киловаттах (кВт). При стандартной высоте перекрытия отапливаемого помещения, 1 кВт мощности котла вполне способен обогреть 10 кв.м площади этого помещения.

Правда, существуют некоторые нюансы, которые касаются определенных видов котлов. Например, для настенного двухконтурного котла рассчитывать мощность нужно по другому, так как при мощности 24 кВт он не способен обогреть площадь 240 кв.м. В таких котлах одна половина выдаваемой энергии приходится на контур отопления, а другая половина – на подогрев воды. Поэтому такой котел в состоянии нагреть всего 120 кв.м. жилой площади и то слабо. Любой грамотный специалист в области теплотехники знает про необходимый запас мощности и в результате станет понятно, что такой котел подходит для обогрева всего 90 кв.м. площади. А если потолки выше стандартных, то еще меньше.

Пример №1

В жилом доме монтирован один общий прибор, а индивидуальные приборы в помещениях отсутствуют. При решении вопроса, как рассчитать отопление в квартире, заметим, что плата за отопление в жилом помещении осуществляется по формуле №3 Правил на основе показаний прибора учета на индивидуальное отопление, который установлен в квартире, или норматива потребления тепла, установленного для отопления в помещениях жилого типа. Все показания прибора учитываются в Гкал.

  1. Объем тепла по данным общедомового прибора составил 250 Гкал.
  2. Площадь дома общая, в которую включены все квартиры, а также помещения нежилого типа, составляет 7000 кв. метров.
  3. Площадь квартиры – 75 кв. метров.
  4. Тариф на теплоэнергию составляет 1400 руб. за 1 Гкал.

Расчет отопления по площади квартиры будет производиться при помощи использования такой схемы:

250 * 75 / 7000 * 1400 = 3750 рублей

Это был расчет первой составляющей квитанции, вторая составляющая будет высчитываться по формулам №10 и №14. По первой формуле вычисляется объем услуги, а по второй – размер платы в рублях. Чтобы выявить объем, нужно учесть площадь нежилых помещений и квартир. К примеру, размер площади составляет 6000 кв. метров.

Объем тепла будет произведен следующим вычислением:

250 * (1-6000 / 7000) * 75 / 6000 = 0,446428571 Гкал.

После этих расчетов можно посчитать плату за отопление:

3750 + 625 = 4375 руб.

Установка счетчика тепла в подвале многоквартирного дома

Общие сведения

Расчет отопления – что следует подсчитывать

Для того чтобы выполнять расчет отопления в частном доме, следует выполнить расчет мощности отопительного котла, а также определиться, где будут размещены радиаторы и сколько их будет, учесть некоторые погодные факторы, а также теплоизоляцию и материал изготовления котла и труб.

Учтите, что от этого и будет напрямую зависеть комфорт проживания в вашем доме, так как именно правильность произведенных расчетов будет непосредственно влиять на качество отопления. Помимо этого, такие расчеты станут основой заложенного для монтажных работ бюджета и дальнейшей эксплуатации всей отопительной системы. Именно на таком этапе потребуется решить, какое количество денег вы будете тратить на обогревание вашего жилья. Когда вы приступите к расчетам, следует помнить о климатических условиях, в которых расположен регион вашего проживания и условиях, в которых будет использован дом.

Отопительная система включает в себя не только батареи и печь, а также:

  • Котел отопления.
  • Трубы для трубопровода.
  • Насос (станция).
  • Контрольные приборы.
  • Радиаторы.
  • В некоторых случаях расширительный бачок.

Теперь можно перейти к непосредственному расчету мощности.

Расчет мощности приборов отопления

но и финасовое обеспечение эксплуатации устройства в дальнейшем:

  • Электрические котлы.
  • Газовые котлы.
  • Котлы, работающие на жидком топливе.
  • Котлы, работающие на твердом топливе.
  • Комбинированный тип котла (от электричества и твердого топлива).

Когда вы выберете разновидность котла, следует определиться, какая у него должна быть пропускная способность. Именно от этого будет зависеть работоспособность системы в целом. Вычисление мощности котла для нагревания воды выполняют с учетом количества тепловой энергии, требующейся на каждый 1 м3.

Итак, вам поможет калькулятор, чтобы подсчитать объем отапливаемых комнат:

  • Спальня №1 – 9 м2*3м=27 м3.
  • Спальня №2 – 11 м2*3м=33 м3.
  • Спальня №3 – 16 м2*3м=48 м3.
  • Гостиная – 24 м2*3м=72 м3.
  • Коридор – 5 м2*3м=15 м3.
  • Кухня – 11 м2*3м=33 м3.
  • Санитарный узел – 7 м2*3м=21 м3.

Обратите внимание, что для расчета следует брать во внимание каждое из помещений, даже если вы не планируете везде устанавливать радиаторы отопления

Интересно, что во время расчета отопительной системы важно также учесть местный климат, т.е. климатическую зону и температуру на улице в зимнее время

климатическую зону и температуру на улице в зимнее время

Интересно, что во время расчета отопительной системы важно также учесть местный климат, т.е. климатическую зону и температуру на улице в зимнее время

Предлагаем взять произвольный показатель для места проживания в 50 Вт/м3 и объем дома в 249 м3, который вы планируете нагревать. Итак, расчет мощности : 50 Вт*249м3=12 450 Вт. Далее результат умножаем на коэффициент 1.2 и рассчитываем мощность котла ~ 15 кВт (14.94). Данный коэффициент дает возможность добавлять котлу до 20% резервной мощности. Она даст возможность котлу работать в режиме энергосбережения, а также избегать больших перегрузок.

Поправка на коэффициент по климатическим условиям может меняться от 0.75  на юге России до 2.0 в северном регионе. Указанный нами коэффициент 1.2 характерен для центральной части России. Для того, чтобы получить предварительные результаты котла и его требуемой мощности, можно умножить площадь комнаты на коэффициент климата и разделить полученный результат на 10.

Какие трубы лучше для магистрали отопления

Мало знать, как рассчитать мощность котла, надо еще правильно выбрать трубы. Сейчас рынок предлагает несколько видов труб для отопления из разных материалов:

  • полиэтилен,

  • полипропилен (с армированием и без),

  • стальные,

  • медные,

  • нержавеющие.

Трубы для отопления в доме можно взять разные, но важно сдать особенности выбранного вида

У каждого из этих видов свои нюансы, которые стоит учитывать при разработке и расчете отопления частного дома:

Стальные трубы в использовании универсальны и выдерживают давление до 25 атмосфер, но обладают существенным недостатком – они ржавеют и имеют определенный срок эксплуатации. Кроме того, имеют сложности при монтаже.

Трубы из полипропилена, композитного металлопластика и сшитого полиэтилена легко монтируются и, благодаря весу, их можно использовать на тонких стенах. Преимущество таких труб в том, что они не подвержены ржавчине, гниению и не реагируют на бактерии. Важный показатель – они не расширяются от тепла и не деформируются на морозе. Выдерживают постоянную температуру до 90 градусов и кратковременное повышение до 110 градусов Цельсия.

Медные трубы отличает высокая цена и повышенная сложность при монтаже, но в прочности они конкурируют с пластиковыми трубами, не подвержены ржавчине и считаются лучшим вариантом. Кроме того, медь пластична, хорошо проводит тепло и держит температуру воды в трубах в пределах от –200 до 250 градусов Цельсия

Эта способность меди защитит систему от возможной разморозки, что очень важно в условиях Сибири и северных районов

Если дом находится на севере страны, то медные трубы для системы отопления подойдут лучше всего

Источники

  • http://msk.ecoterm31.ru/calc/
  • http://sovet-ingenera.com/otoplenie/project/raschet-sistemy-otopleniya-chastnogo-doma.html
  • https://m-strana.ru/articles/raschet-otopleniya-chastnogo-doma-kalkulyator/
  • https://kanalizaciyaseptik.ru/otoplenie/teplovoj-raschet-sistemy-otopleniya.html
  • https://www.calc.ru/Raschet-Otopleniya-Doma.html
  • https://kalk.pro/heating/building-heating/

Расчет мощности системы

Поправочных коэффициентов много. Как рассчитывали нагрузку предки, без проектов? Методом проб, ошибок, учитывали большой запас.

Расчёт в процентах

Главное в самостоятельных расчетах – определить ориентировочный показатель тепла для выбора источника. Нужно учитывать:

  • восполнение тепла при потерях через стены, крышу, окна, двери;
  • отопление для компенсации, при вентилировании воздуха в помещениях;
  • обогрев специфических объектов;
  • резерв для экстремальных ситуаций: аномально холодной зимы, сооружение дополнительных хозяйственно-бытовых объектов.

Рассчитанной нагрузки, с учетом факторов, достаточно для полноценного обогрева зданий. В остальных случаях существуют проектные бюро, где за разработанные тепловые системы специалисты несут персональную ответственность

Трубопроводы отопительной системы

В автономных системах отопления редко можно видеть трубы из стали. Здесь полностью исключены значительные скачки температуры и давления, характерные для централизованных систем, поэтому смело можно применять полимерные трубы.

Самыми прочными и долговечными считаются металлопластиковые трубы, правда, фитинги для них обходятся недешево.

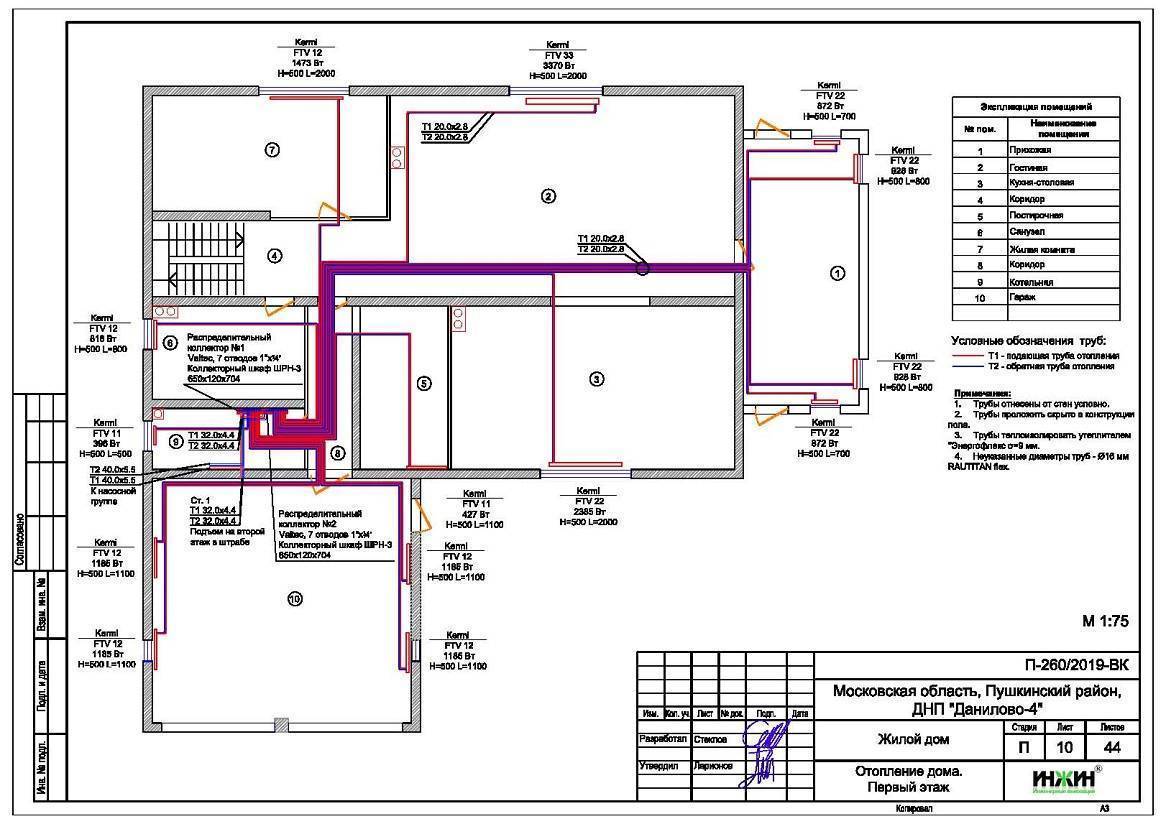

Трубопровод системы отопления двухэтажного дома

Более доступен трубопровод из полипропиленовых деталей

Важное его достоинство состоит в возможности сваривать отдельные элементы в монолитную конструкцию, что позволяет полностью исключить возможность протечек. Такие трубопроводы можно без опасений прокладывать скрытым способом

Соединения металлопластиковых труб могут быть столь же надежными, если вместо обычных резьбовых фитингов применить так называемые пресс-фитинги.

Расчет отопительной системы

При планировании отопительной системы для частного дома наиболее сложным и ответственным этапом является проведение гидравлических расчетов – нужно определить сопротивление системы отопления.

Ведь, берясь самостоятельно как рассчитать объем системы отопления, так и далее планировать систему, мало кто знает, что предварительно необходимо произвести некоторые графически-проектные работы. В частности, следует определить и отобразить на плане отопительной системы такие параметры:

тепловой баланс помещений, в которых будут расположены отопительные приборы; тип наиболее подходящих отопительных приборов и теплообменных поверхностей, указать их на предварительном плане отопительной системы; наиболее подходящий тип отопительной системы, подобрать наиболее подходящую конфигурацию. Также следует создать подробную схему расположения нагревательного котла, трубопровода. выбрать тип трубопровода, определить необходимые для качественной работы дополнительные элементы (вентили, клапаны, датчики). Указать на предварительной схеме системы их расположение. создать полную аксонометричную схему. В ней следует указать номера участков, их продолжительность и уровень тепловой нагрузки. спланировать и отобразить на схеме основной отопительный контур

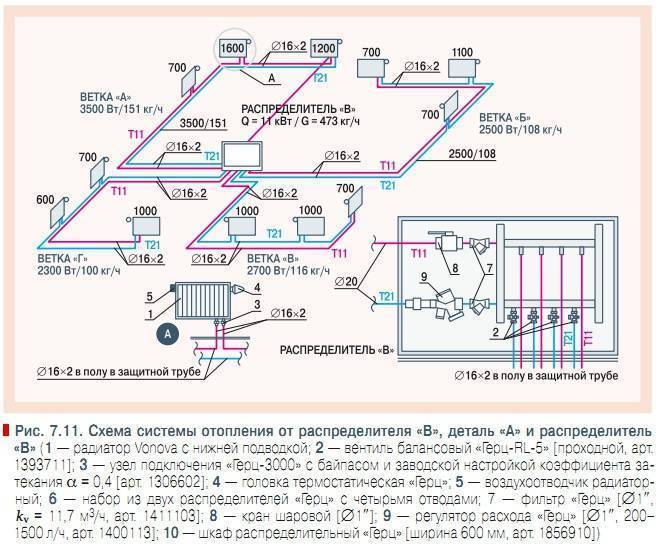

При этом важно учесть максимальный расход теплоносителя. Принципиальная схема отопления. Принципиальная схема отопления

Принципиальная схема отопления

Двухтрубная отопительная система

Для любой отопительной системы расчетным участком трубопровода является тот сегмент, диаметр на котором не изменяется и где происходит стабильный расход теплоносителя. Последний параметр вычисляется из теплового баланса помещения.

Для расчета двухтрубной системы отопления следует провести предварительную нумерацию участков. Начинается она с нагревательного элемента (котла). Все узловые точки подающей магистрали, в которых происходит разветвление системы, необходимо отмечать заглавными буквами.

Двухтрубная отопительная система

Соответственные узлы, расположенные на сборных магистральных трубопроводах, следует обозначать черточками. Места ответвления  приборных веток (на узловом стояке) чаще всего обозначаются арабскими цифрами. Эти обозначения соответствуют номеру этажа (в случае, если внедрена горизонтальная отопительная система) или номеру стояка (вертикальная система). При этом в месте соединения потока теплоносителя данный номер обозначается дополнительным штрихом.

Для максимально качественного выполнения работы следует нумеровать каждый участок

При этом важно учитывать, что номер должен  состоять из двух значений – начала и конца участка

Однотрубная система отопления

Рассмотрим однотрубную разводку – её плюсы и минусы. Подача и возвращение теплового носителя в этой системе, создаётся по единственной трубе, идущей кольцом. Поэтому каждый радиатор присоединяется к трубопроводу обоими патрубками.

Достоинства этого метода разводки:

  1. Работа по установке выполняется просто. Ведь одну трубу монтировать попроще, нежели два образца.
  2. Отопительная система дома, названная Ленинградской – складывается из полипропиленовых труб. Является недорогим вариантом. Когда используется металлопластик либо сшитый полиэтилен, тогда преимущество нейтрализуется за счёт стоимости фитингов.
  3. Вертикальные стояки с одной трубой – оптимальное решение при создании гравитационной системы в доме из двух этажей.

Принимая во внимание особенности однотрубной проводки и недостаток опыта установки у большей части хозяев, советуется собирать ленинградский тип подключения в малых жилых строениях, либо на даче.

Минусы однотрубного подключения

  1. За счёт смешивания прохладной воды, температура в трубах уменьшается на 1-2 градуса после отдельного радиатора.
  2. Для предоставления необходимого расходования теплоносителя в агрегатах отопления, диаметр главной нитки труб должна быть не меньше 25 мм на всей её протяжённости.
  3. Когда насчитывается 5 радиаторов – сечение коллектора становится больше, до 32 мм.
  4. Заключающие радиаторы получают охлаждённую воду, так что нагревают похуже.
  5. Вопрос разрешается увеличением количества секций, либо увеличением габаритов панелей на 10%.

Когда делается вертикальная разводка, то недочёты не настолько критичны.

Выбираем трубы для системы отопления

Трубы для системы отопления

Итак, расчет отопления частного дома готов, можно переходить к подготовке материалов. Начинаем с труб. Для систем водяного отопления их существует три вида:

Стальные трубы — это уже прошлый век, потому что они отличаются рядом недостатков. К примеру, огромным весом, сложностью в проведении монтажных работ (необходимы знания и опыт, а также наличие специального оборудования, для работы на котором вам потребуется лицензия), неустойчивостью к коррозии, статическим электричеством и высокой ценой.

Медные трубы отличаются высокими показателями качества. В них может использоваться теплоноситель с температурой до +200С и давлением до 200 атм. Но при этом самостоятельно своими руками монтаж медных труб не провести. Здесь, как и в первом случае, понадобятся опыт и знания, оборудование и материалы (серебряный припой и прочее). Но самое главное, что отталкивает покупателей — это цена изделия. Уж очень она высока.

И самый популярный на сегодняшний день вариант — пластиковые трубы. Именно в этих изделиях соединились в оптимальном соотношении такие два важных показателя, как стоимость и качество. К тому же достоинств у пластиковых труб — хоть отбавляй:

  • Простота монтажа, не требующая ни опыта, ни больших академических знаний.
  • Простые инструменты и оборудование для проведения монтажных работ, с которыми может совладать даже новичок.
  • Из них получается стопроцентно герметичная система, не пропускающая ни грамма воздуха.
  • Малое гидравлическое сопротивление.
  • Пластик — это антистатичный материал.
  • При воздействии температур материал не изменяет своих показателей.

Этих достоинств вполне достаточно. Но именно возможность провести монтаж своими руками сегодня привлекает многих домашних мастеров, которые стремятся некоторые работы по строительству дома провести без привлечения специалистов.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
