Проверка лампы накаливания
В большинстве случаев неисправность лампы накаливания можно определить при визуальном осмотре. Если спираль внутри колбы повреждена, то дальнейшая эксплуатация электрического источника света невозможна.
Иногда повреждение проводников образуется в местах припайки контактов либо на участке между цоколем и спиралью. Такую поломку определить на глаз практически невозможно, поэтому если спираль целая, то следует воспользоваться мультиметром для того, чтобы убедиться в отсутствии обрыва цепи. Если стеклянная колба изготовлена из непрозрачного стекла либо была окрашена, то без тестера определить внутренний обрыв проводника также не получится.
Как проверить лампу мультиметром (последовательность действий):
- Перевести мультиметр в режим «прозвона».
- Присоединить щупы к контактам лампы накаливания (полярность не имеет значения).
Исправность электрической лампы будет определена по звуковому сигналу. Наличие прохождения электрического тока по внутренней спирали можно также определить, если замерить сопротивление лампочки. Для этой цели мультиметр следует перевести в режим измерения сопротивления, а затем также присоединить щупы к металлическим контактам источника света.
Если в результате проверки дисплей цифрового прибора покажет бесконечно большое сопротивление либо звуковой сигнал будет отсутствовать, то лампу накаливания потребуется заменить (при использовании стрелочного прибора будет отсутствовать механическое движение индикатора). Чтобы убедиться в том, что причиной неисправности лампы является обрыв цепи, следует внимательно осмотреть контакты электрического источника света. Даже при наличии незначительно окисла их необходимо смочить спиртом и почистить зубной щеткой или любым неметаллическим твердым предметом, после чего провести повторную диагностику.
С помощью мультиметра можно диагностировать обрыв электрической цепи и у автомобильной лампочки. Если необходимо проверить элемент головного освещения, то следует обратить внимания на тот факт, что в таких устройствах используется 2 нити, рассчитанные на 12 Вольт, которые необходимо прозвонить отдельно.
Каких-либо отличий в том, как проверить галогеновую лампу такого же напряжения не существует. Такой источник света отличается от обычного элемента только использованием инертного газа в колбе.
Стоит ли ремонтировать энергосберегающие лампы
Решение о том, ремонтировать или не ремонтировать лампу, во многом зависит от количества неисправных источников света. Если речь идет о единственной перегоревшей лампочке, не стоит связываться с трудоемким процессом ремонта. Когда ламп много, ремонт обретает экономический смысл. Из частей нескольких ламп реально собрать одну, которая будет работоспособной. Из практики известно, что для сборки одной лампочки понадобятся детали от 3–4 испорченных источников света.
Принимая решение о ремонте лампы, стоит подумать о предстоящих затратах. Придется потратиться на покупку деталей (если их нельзя взять из лампочек, которые перегорели), на поездку в магазин или на рынок. Кроме того, процесс поиска и причин достаточно трудоемок, поэтому следует учесть и затраты времени.
Как прозвонить лампочку мультиметром — Строительство и ремонт
Не всегда визуальный осмотр лампы накаливания позволяет сделать вывод о её непригодности. Бывают случаи, когда вольфрамовая нить не имеет повреждений, но лампочка в светильнике не светится. Установить причину и тем самым подтвердить или опровергнуть неисправность лампы можно несколькими способами. О том, как это сделать, можно узнать из этой статьи.
Устройство люминесцентной лампы
Лампа дневного света состоит из одного стеклянного цилиндра с наружным диаметром 12, 16, 26 или 38 мм. Причем он может быть как прямым, так и изогнутой конструкции в виде буквы U или кольца и т. п.
С торцов цилиндра в металлические заглушки встроены в диэлектрическую пластину две контактные ножки под цоколь светильника, на которые с внутренней стороны припаяны электроды, схожие по конструкции с нитями ламп накаливания.
Из колб люминесцентных ламп откачивается воздух, а вместо него добавляется инертный газ с небольшой капелькой ртути (около 30 мг) или сплава ртути с Индием и другими металлами.
Почему перегорают люминесцентные лампы
Электроды люминесцентной лампы, как и у ламп накаливания делаются из вольфрамовой нити, но только покрытой активной массой из щелочных металлов. Без нее вольфрамовая спираль очень быстро бы сгорела от перегрева в результате образования между нитями разряда, а так обеспечивается стабильно тлеющий электрический разряд.
Но со временем покрытие на вольфрамовой нити выгорает или осыпается, особенно процесс усиливается во время запуска включения, потому что в этот момент- разряд происходит только на маленьком отрезке нити, вызывая усиленный перегрев ее в этом месте. Поэтому на старых лампах по концам возле цоколя видны потемнения на люминофоре.
Постепенно с выгоранием активной массы электродов — будет происходить все больший их разогрев, из-за этого рано или поздно одна из нитей перегорает. И лампа перестает работать.

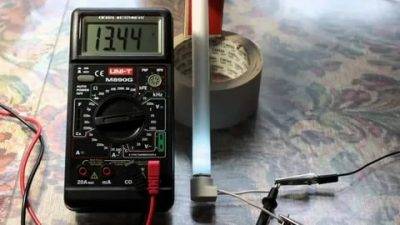

Как проверить люминесцентную лампу
Ее легко проверить с использованием мультиметра или тестера. Для проверки установите переключатель прибора в положение измерения минимального сопротивления, а лучше при наличии, в режим прозвонки.
После этого прикоснитесь концами щупов к выводам цоколя с одной стороны, а затем- с противоположной. Если Вы услышите звуковой индикатор и увидите не большое сопротивление нити на экране- значит лампа цела.
При обрыве- сопротивление будет очень большим до бесконечности.
Более подробно читайте в нашей статье: Как пользоваться прозвонкой .
Схема подключения перегоревших люминесцентных ламп
Представляю вашему вниманию схему, которая исключает из работы ненадежный и гудящий дроссель, а так же часто требующий замены стартер. Кроме того по этой схеме работает перегоревшая люминесцентная лампа дневного света.
Никогда не используйте исправные лампы в этой схеме.
Для нормальной работы конденсаторов С1, С4 необходимо выбирать бумажные модели на 300-350 Вольт, а для С2, С3 лучше всего подойдут слюдяные.
Ремонт светодиодных люстр
Для работы светодиодных приборов применяют трансформаторы. Чтобы проверить исправность этого компонента, используют мультиметр
Если трансформатор исправен, обращают внимание на работу диодов. Проверку выполняют с помощью 9-ваттной батарейки и резистора
Каждый светодиод проверяют последовательно. Если неисправный диод найден, выполняется замыкание. По окончании ремонтных работ конструкцию собирают в обратном порядке.
Когда недавно установленные светодиодные лампы начинают мерцать, проблема кроется в несовместимости с диммером. Некоторые виды диодных лампочек не будут исправно работать с этим устройством. Совместимы с ним лишь диммируемые светодиодные лампы.
↑ Что внутри?
При ближайшем рассмотрении я обнаружил, что вожделенный агрегат есть ни что иное, как некоторое количество ламповых панелек под измеряемые лампы, 3 регулируемых источника питания, вольтметры-миллиамперметры для контроля токов-напряжений и замысловатая коммутация всего вышеперечисленного хозяйства. Накальный и сеточный источники питания вопросов не вызывали, тем более, что в хозяйстве у меня уже были готовые заводские конструкции, но определённую заботу вызывал источник анодного напряжения на +250V. С него я и начал движение к заветной цели.
В начале, применив метод последовательного приближения, в бой двинулся разделительный транс для электробритв, 220/220V, 15W, встраиваемый под штукатурку, для ванной. Не долго думая я подпаял к его вторичке диодный мост с электролитом, позаимствованных из какого-то бывшего монитора. Потом включил в сеть.
И что мы поимели с гуся? Ясное дело, +310V: no: А мне надо 250. Отматывать вторичку мне как-то не хотелось, и следующим шагом я извлёк из закромов старенький, но вполне рабочий тиристорный регулятор мощности. Скрутил ручку вниз и – вуаля +250 анодного есть.
Проверка мощности
Измерение мощности лампочки позволяет создать для неё более подходящие условия и использовать по назначению. Вам ведь не нужна сверхмощная лампа для чтения книги или маломощная для выполнения мелких работ.
Проще всего осуществить измерение мультиметром. С его помощью измерение будет произведено быстро и с высокой точностью. Но если такого прибора нет под рукой, можно воспользоваться другим способом, который также довольно эффективный.
Вам понадобится иметь вольтметр и амперметр. Подключаются они к схеме включения лампы, амперметр последовательно, а вольтметр параллельно. После чего следует включить подачу тока на устройство. Затем снимаете показатели с обоих измерителей и записываете. Разделив полученную силу тока на напряжение, которое показал вольтметр, вы получите значение в ватах. Этот показатель и будет номинальной мощность вашей лампочки.
Тестируем работоспособность
Проверка работоспособности является очень лёгким проверочным процессом. Первое что следует сделать, это, конечно же, попробовать подключить лампу к сети напрямую или установить в соответствующий светильник. После чего можно сделать выводы про исправность и функционирование устройства.
Причины поломоки их ремонт
Более детальная проверка будет заключаться в тестировании каждого элемента по отдельности, но этой займёт значительно больше сил и потребует от вас определённых познаний в данной области.
Причины поломок и их ремонт
Существует множество вариантом неисправности люминесцентных ламп, мы подготовили для вас наиболее распространённые виды и способы их решения.
Разобравшись с причиной неисправности можно легко решить её, давайте приступим к изучению нашего списка:
- Устройство не включается – причина такое неисправности может заключаться в потере работоспособности лампы или обрыве проводов, схем и контактов. Необходимо заменить лампу, если это не помогло, следует искать причину в соединениях и проводах, возможно, где-то присутствует разрыв схемы.
- Лампа начинает мигать, но никак не зажигается до стабильного свечения – Это происходит из-за замыкания в проводах или между контактами. Необходимо проверить изоляцию и при необходимости заменить провода. Если это не помогло, возможно, следует заменить саму лампу.
- Тусклое свечение на обеих, или одном конце устройства – это случается из-за нарушения герметичности колбы. Такое устройство необходимо заменять, ремонту оно не подлежит.
- Потемнение концов и полное выключение в процессе работы – причиной такого явления может стать неисправный балласт. Вам следует произвести его полную замену и снова протестировать устройство.
- Циклическое затухание и зажигание лампы – чаще всего причиной такой неисправности становится стартер. Его следует заменить, как в случае с поломанным балластом.
- Перегорание и почернение концов во время включения – такое случается, когда входящее напряжение не соответствует номинальному. Балластное сопротивление не выдерживает повышенной нагрузки, и лампа сразу перегорает. Также причиной может быть неисправность балласта. В этом случае балласт также заменяется на новый.
Сегодня я расскажу об одной проблеме, которая связана с двумя вещами — люминесцентными лампами и выключателями с подсветкой. В
ыключатели с подсветкой — действительно функциональная и удобная вещь. Нет необходимости шарить в темном коридоре в поисках выключателя. При этом в качестве элемента индикации используются неоновая лампа или светодиод последовательно с резистором. При выключенном выключателе загорается подсветка, а это может означать только одно — через цепь течет ток.
Почему перегорают люминесцентные лампы
Рассматривая газоразрядные лампы, нельзя не сказать об их сходстве с традиционными лампами накаливания (ЛН). Как и в ЛН, свечение создается за счет нагрева спиральных электродов из вольфрама. Долгая и интенсивная эксплуатация приводит к перегреву, износу контактов и их выходу из строя.
В ЛДС элементы покрываются слоем активного щелочного металла. Подобное решение позволяет продлить срок службы лампы и снизить негативное влияние высоких температур. При этом стабилизируется разряд между электродами, что помогает сохранить целостность.
Рисунок 2. Перегорание ЛЛ
Впрочем, покрытие не вечно и чувствительно к частым включениям и выключениям. Постепенно металл осыпается, а вольфрамовые электроды начинают контактировать друг с другом. Проходящий по ним разряд нагревает материал и приводит к окончательному перегоранию. Это видно на старых колбах: небольшие потемневшие участки люминофора рядом с контактами.
Во время эксплуатации важно следить за целостностью колбы. Если есть повреждения, перегорание не заставит себя долго ждать. Если наблюдается оранжевое свечение по краям колбы, значит внутрь через отверстие попадает воздух
Починить элемент невозможно, только менять
Если наблюдается оранжевое свечение по краям колбы, значит внутрь через отверстие попадает воздух. Починить элемент невозможно, только менять.
Проверка инфракрасного диода
Действительно, почти в каждом доме есть такой LED. В пультах дистанционного управления они нашли широчайшее применение. Представим ситуацию, что пульт перестал переключать каналы, вы уже почистили все контакты клавиатуры и заменили батареи, но он все равно не работает. Значит нужно смотреть диод. Как проверить ИК-светодиод?
Человеческий глаз не видит инфракрасного излучения, в котором пульт передаёт информацию телевизору, но его видит камера вашего телефона. Такие светодиоды используются в ночной подсветке камер видео наблюдения. Включите камеру телефона и нажмите на любую кнопку пульта – если он исправен вы должны увидеть мерцания.
Методы проверки мультиметром ИК светодиода и обычного — одинаковы. Еще один способ как проверить инфракрасный светодиод на исправность – подпаять параллельно ему LED красного свечения. Он будет служить наглядным показателем работы ИК диода. Если он мерцает, значит сигналы на диод поступают и нужно менять ИК диод. Если красный не мерцает, значит сигнал не поступает и дело в самом пульте, а не в диоде.
В схеме управления с пульта есть еще один важный элемент, принимающий излучение — фотоэлемент. Как проверить фотоэлемент мультиметром? Включите режим измерения сопротивления. Когда на фотоэлемент попадает свет – состояние его проводимости изменяется, тогда изменяется и его сопротивление в меньшую сторону. Понаблюдайте этот эффект и убедитесь в исправности или поломке.
Выявление неполадок и их устранение
Неисправность лампы дневного света выражается в:
- Полном отсутствии включения.
- Кратковременных мерцаниях лампы с дальнейшим включением.
- Продолжительном мерцании без дальнейшего включения.
- Гудении.
- Мерцании в режиме горения.
Это может неблаготворно сказаться на зрении человека, поэтому следует незамедлительно диагностировать поломку и приступить к ремонту светильника. Для этой цели понадобится мультиметр или тестер сопротивления.
Часто ЛЛ не горит из-за плохого контакта между штырьками лампы и контактами патрона. Держатели со временем изнашиваются и окисляются. Следует почистить их спиртосодержащей жидкостью, ластиком, мелкой шкуркой, а при необходимости подогнуть или заменить пластинки контактов для лучшего соприкосновения со штырьками. Следует помнить, что ЛДС не работает при температуре ниже –50 ˚С и при скачках напряжения более 7 %.
Целостность спиралей-электродов
Лампа не загорается. Проверяется при помощи мультиметра или индикатора на наличие сопротивления с мини-лампочкой. Переключатель устанавливают на измерение сопротивления – минимальный диапазон, щупами прикасаются к штырькам сначала с одной, потом с другой стороны. Неисправная спираль покажет нулевое сопротивление (нить порвалась). Целая нить покажет незначительное сопротивление – от 3 до 16 Ом. Если даже одна из спиралей покажет обрыв, лампа подлежит замене. Восстановить работоспособность с такой поломкой не получится.
Проверка целостности спиралей-электродов
Неисправности в электронном балласте
В лампах нового поколения используется электронная пускорегулирующая аппаратура (ЭПРА). Чтобы понять, исправен ли балласт, заменяют его на заведомо рабочий. Если светильник включился, это означает, что поломка была в нем. Старый балласт можно починить в домашних условиях. Сначала можно попробовать заменить предохранитель на аналогичный с таким же диаметром и плавкой вставкой. Если спиральные нити слабо светятся – пробит конденсатор между ними. Его нужно заменить на аналогичный, но с рабочим напряжением 2 кВ. В дешевых балластах ставят конденсаторы на 250–400 В, которые часто сгорают.
Устройство электронного балласта
Транзисторы могут перегореть из-за скачков напряжения. При работе сварочного агрегата или любой мощной техники ЛДС желательно выключать. Транзисторы можно взять из списанных балластов или подобрать по таблице. После замены любого элемента нужно проверить исправность светильника, вставив в него лампу мощностью 40 Вт.
Как проверить дроссель люминесцентного светильника
Признаки неисправности дросселя:
- гудение светильника из-за дребезжания пластин;
- лампа зажигается нормально, потом темнеет по краям и гаснет;
- перегрев ЛДС;
- после включения внутри колбы бегают змейки;
- сильное мерцание.
Проверка дросселя Для проверки дросселя на исправность из светильника вынимают стартер и замыкают накоротко контакты в его патроне. Вынимают лампу и закорачивают контакты в патронах с обеих сторон. Мультиметр устанавливается в режим измерения сопротивления, щупы присоединяются к контактам в патроне лампы. Обрыв обмотки покажет бесконечное сопротивление, а межвитковое замыкание – значение (стрелка) около нуля.
Как проверить стартер
Если при включении ЛДС мерцает, но не загорается, – неисправен стартер. Отдельно от светильника прозвонить стартер мультиметром не удастся, так как без напряжения его контакты разомкнуты. Схема проверки данного элемента включает в себя лампочку 60 Вт и стартер, подключенные последовательно к сети 220 В.
Схема проверки стартера
Как проверить емкость конденсатора тестером
Неисправный конденсатор, находящийся между проводами сети питания, снижает КПД светильника до 40%. В рабочем состоянии КПД составляет 90%, что более экономично. Для ЛЛ до 40 Вт подойдет конденсатор емкостью 4,5 мкФ. Слишком низкая емкость снижает КПД, высокая – вызовет мерцание. Исправность конденсатора проверяют мультиметром с соответствующей функцией.
https://youtube.com/watch?v=mL7XNOpDoRI
Как проводить измерения электрических параметров
До того, как начнем говорить о том, как пользоваться мультиметром, надо запомнить, что при измерении силы тока мультиметр подключается последовательно — в разрыв цепи, а при измерении напряжения — параллельно относительно участка или элемента цепи.
Измеряем напряжение
Переводим переключатель в положение измерения напряжения. Есть два положения: для постоянного и переменного напряжения. Выбираем по параметрам цепи или устройства.
Далее надо выбрать диапазон измерений. Для этого надо хотя-бы ориентировочно (а лучше — точно) знать, какие показания ожидать. Например, при измерении напряжения в сети вы знаете, что там будет 220 В или На на батарейках или аккумуляторах есть надписи, на устройствах — шильдики с указанием параметров цепи. В любом случае ставим предел — ближайший больший. Это обеспечит большую точность.
Схемы подключения мультиметра для измерения разных электрических величин
Если не знаем точно, какое напряжение может быть, ставим приблизительно — после первых показаний можно будет изменить. Если вообще не имеем представления о величине напряжения, ставим самый большой предел, в дальнейшем приближаясь к нужному положению. Такой алгоритм не позволит сжечь прибор, что может случиться, если выставить слишком низкий предел.
Определившись с пределами изменения, подключаем щупы:
- черный в общее гнездо «COM», а второй щуп — к минусу батарейки или аккумулятора;
- красный в гнездо с надписью VΩmA, а щуп от него — к плюсу элемента питания.
На дисплее высвечиваются цифры. Это и есть напряжение на измеряемом участке. В данном случае на батарейке/аккумуляторе.
Чтобы измерить напряжение, надо перевести переключатель в нужное положение
Если перепутать щупы местами и подключить красный к плюсу, а черный — к минусу, ничего страшного не произойдет. Перед показаниями просто высветиться знак минус.
Как пользоваться мультиметром для измерения тока
Чаще всего и для измерения силы тока есть есть два положения переключателя — постоянного и переменного. Но не во всех моделях. Есть приборы (M-830, DT-830), которые могут измерять только постоянный ток.
Для измерения постоянного тока мультиметром порядок действий стандартный:
- Выставляем переключатель в соответствующее положение.
- Выбираем предел измерения (ставим приблизительно ожидаемую величину тока).
- Устанавливаем измерительные щупы:
- черный в гнездо «COM»;
- красный
- в гнездо VΩmA, если ожидаемый ток будет меньше 200 мА;
в третье гнездо, если ток будет больше 200 мА.
- Подключаем мультиметр в разрыв цепи. Для этого свободными концами щупов дотрагиваемся до обоих проводников в месте разрыва, замыкая цепь через прибор.
- Снимаем показания с дисплея.
Одно замечание: сборка измерительной схемы при измерении тока должна проходить при снятом напряжении. При значительных токах (выше 200 мА) работа без снятия напряжения небезопасна. Подавать питание надо только после того как мультиметр подключен.
Режим измерения сопротивления
Положение щупов мультиметра для измерения сопротивления стандартное: красный в гнезде «COM», черный — в VΩmA. Свободные концы щупов прикасаются к выводам измеряемого объекта.
Есть нюансы с выбором предела измерений. Если вы знаете, какие показания должны быть (проверяете резисторы, например), выставляете предел измерений ближайший больший. Если величина сопротивления неизвестна, переводим переключатель на максимальную шкалу. После измерения ее можно будет изменить на более подходящую.
Как измерить мультиметром сопротивление
Если при измерении сопротивления мультиметром на экране появилась цифра «1», это означает, что предел измерения превышен, надо изменить его на больший.
Как прозвонить лампочку c помощью мультиметра (тестера)?
Когда лампа перестала гореть, то, обычно, мы считаем, что она перегорела, и выбрасываем ее. Если цена обычной лампы накаливания невелика, то стоимость галогеновых довольна ощутима. Есть смысл проверить лампочку, но как это сделать?
Лампа накаливания
Первый этап проверки лампы накаливания 12 вольт или 220 вольт или любого другого вольтажа – это визуальный осмотр. Если наглядно видно, что вольфрамовая нить внутри лампы оборвана, то дальнейшие этапы проверки не требуются.
В случае целостности нити лампа накаливания должна подвергнуться тестам, которые позволят определить степень ее годности.
Способ 1. Вкрутите проверяемую лампу в другой осветительный прибор с подобным цоколем. Лампа горит, значит, проблема с самим светильником. Не горит – еще не означает, что она неисправна. Случается, что в, казалось бы, похожем патроне при вкручивании лампы не происходит замыкания контактов. Если больше нет мест, где проверка лампочки может быть проведена, тогда нужен другой способ.
Приобретать подобный прибор домой для редких случаев проверки не имеет никакого смысла, но воспользоваться предложенным принципом можно. Для этого понадобится индикаторная отвертка. Многофункциональная индикаторная отвертка (далее – МИО) работает от обычной батарейки «таблетки», которая располагается внутри корпуса.
Безопасная и правильная работа мультиметром
Работа с электрическими приборами и сетями должна быть безопасной. Это правило относиться и к процедуре прозвона проводников мультиметром. Выделим основные рекомендации, которых нужно придерживаться перед началом и в ходе работ:
- В первую очередь, цепь должна быть полностью обесточена посредством выключения автомата в распределительном щите, извлечения элементов питания (если рассматриваемый объект — электронный прибор).
- Имеющиеся в цепи конденсаторы должны быть разряжены закорачиванием. Иначе, при измерительных работах мультиметр может выйти из строя.
- Для удобства при прозвонке рекомендуется на концах измерительных проводов использовать специальные наконечники («крокодилы»). Данные приспособления создают надежный контакт с исследуемым проводником и, при этом, освобождают руки.
- Пытаясь зафиксировать щуп, не рекомендуется прикасаться пальцами рук к оголенным проводам и кончику щупа. В противном случае, полученные результаты могут быть некорректными.
