Как пользоваться мультиметром

Виды мультиметров

Цифровой и аналоговый мультиметры Есть два основных вида мультиметров – цифровые и аналоговые.

Аналоговые устройства являются более старыми моделями. Они оснащены шкалой со стрелкой. Показания определятся по этой стрелке, в чем главный недостаток подобного измерительного устройства. Стрелка не фиксируется на одном месте, поэтому при измерении будет погрешность. Также нужно следить за положением щупов. Основное преимущества стрелочных приборов – наглядность, когда стрелка двигается, видно сразу, какие изменения происходят с сигналом.

Цифровые или электронные измерительные устройства – это наиболее популярные приборы. Они практически вытеснили аналоговые мультиметры. Результат измерения выводится на экране в виде чисел. Цифровой тестер прост и удобен в применении, у него расширена функциональность, а доступная цена делает его еще более актуальным.

Важно отметить, что принцип работы аналогового и цифрового устройства одинаков. Цифровые осциллографы относятся к профессиональным тестерам

Они имеют графический дисплей, на котором отображаются считанные характеристики с течением времени. Осциллографом может быть оснащено как аналоговое, так и цифровое устройство

Цифровые осциллографы относятся к профессиональным тестерам. Они имеют графический дисплей, на котором отображаются считанные характеристики с течением времени. Осциллографом может быть оснащено как аналоговое, так и цифровое устройство.

Существуют модели мультиметров, которые работают автоматически. В них нужно установить только вид измерения, границы прибор устанавливает сам. Также есть мультитестеры, связанные с компьютером. С их помощью производится измерение характеристик, а полученные данные отправляются на компьютер для последующего анализа и использования.

Для домашнего использования отлично подойдет недорогое устройство средней ценовой категории. Они обеспечивают точность показаний 1%. К недорогим и качественным приборам относятся DT 830, 831 и другие из этой линейки. По последней цифре определяется новизна модификации. В новых устройствах расширяется функционал.

Профессиональное оборудование имеет свои особенности. Мультиметры могут оснащаться водонепронецаемым корпусом для работы в условиях повышенной влажности. Также корпус может быть защищен от механических воздействий и вибраций. Имеется функция записи измерений, которая может потребоваться для дальнейшего анализа измерений, и построения графиков. Современные устройства могут взаимодействовать не только с компьютером, но и с планшетом или смартфоном через Bluetooth. Профессиональные мультиметры стоят дороже, поэтому используются специалистами в особых условиях.

Классификация измерительных приборов

Мультиметры классифицируются на две основные группы — аналоговые и цифровые. Различаются они набором функций, точностью измерения, устойчивостью к помехам и удобством применения — все это мы рассмотрим далее. Мультиметры просто незаменимы при ремонте электронной или цифровой техники. Приборы помогают быстро обнаружить неисправность и отремонтировать технику (электрическую цепь).


Цифровой и аналоговый мультиметр — плюсы и минусы

Аналоговые мультиметры

Представляют собой стрелочные тестеры, состоящие из чувствительного магнитоэлектрического измерителя, добавочных резисторов и шунтов. Информация передается на градуированную шкалу при помощи стрелки. В некоторых случаях инженеры предпочитают аналоговый вариант, когда при испытаниях электрических цепей необходимо точно определить направление и тенденцию изменения величины.

Преимущества аналоговых тестеров:

  1. чувствительность к изменениям в электрической цепи;
  2. устойчивость к помехам;
  3. доступная цена.

Недостатки аналоговых тестеров:

  1. большая погрешность измерений;
  2. нет автоматического определения полярности;
  3. низкое внутреннее сопротивление;
  4. невозможно измерить переменный ток или напряжение.

Цифровые мультиметры

Инструменты последнего поколения очень популярны, благодаря возможности быстро и точно измерить нужные параметры. Электронные тестеры более удобны при использовании в повседневной работе, поэтому их можно с уверенностью рекомендовать новичкам. Форма и размеры прибора могут быть различными, но алгоритмы измерения основных величин одинаковы практически у всех моделей.

Преимущества аналоговых тестеров:

  1. информация выводится на дисплей в виде числа;
  2. при замене полярности значения отображаются со знаком минус;
  3. высокое внутреннее сопротивление, что сокращает погрешности до минимума;
  4. продуманный интерфейс и простое управление.

Настройка и подготовка к использованию

Чтобы подготовить прибор к измерению, надо правильно выбрать режим работы и верно подключить измерительные провода.

Назначение разъёмов и подключение щупов

У тестера два измерительных провода с щупами, а коннекторов для их подключения бывает несколько. Обозначение функции каждого разъема наносится прямо на корпус рядом с гнездом. Обычно у тестера имеется:

  • разъем для общего провода (COM);
  • отдельные гнезда для измерения тока (у приборов с токоизмерительными клещами отсутствуют);
  • гнезда для замера остальных параметров (напряжения, сопротивления, электрической емкости и т.п.).


Гнезда для подключения измерительных проводов.

Общие принципы подключения таковы:

  • один провод всегда подключается к гнезду COM — обычно это черный провод (цвет на правильность замеров не влияет, но лучше возвести это в привычку, чтобы было меньше путаницы);
  • другой провод (красный) подключается к гнезду с обозначением измеряемой величины;
  • селектор должен стоять в положении, соответствующем разъему, к которому подключен красный измерительный щуп.

Некоторые тестеры имеют функцию сигнализации неверного подключения. Если переключатель рода работы не соответствует подключенному щупу, генерируется звуковой сигнал и индикация на дисплее.

Проверка на работоспособность и калибровка

Цифровой мультиметр в калибровке перед началом работы не нуждается. Стрелочный прибор перед измерением сопротивления требует дополнительной настройки – установки стрелки на нулевое деление (крайнее правое деление шкалы). Для этого надо замкнуть между собой щупы прибора и вращать ручку «Установка нуля» до достижения необходимого положения стрелки.


Установка стрелки омметра на нулевое деление шкалы.

Если предстоит измерение небольшого сопротивления (единицы или даже десятые доли ома), то сопротивление проводов к щупам может внести значительную ошибку. Чтобы ее учесть, надо в режиме измерения сопротивления замкнуть щупы, считать показания и при замере вычесть это значение из результата.


Измерение сопротивления проводов.

Чтобы проверить работоспособность измерительного прибора (цифрового или стрелочного), надо измерить с его помощью заведомо известную величину в соответствующем режиме. Так, для проверки исправности в режиме переменного напряжения можно измерить напряжение в розетке – результат должен быть близок к 220 вольт. В режиме постоянки можно попробовать измерить напряжение на клеммах исправного и заряженного автомобильного аккумулятора (ожидаемый результат – около 12 вольт).

Основные разъемы и функции мультиметра

Для того, чтобы лучше понимать о чем идет речь, приведем наглядную фотографию мультиметра и разберем режимы и разъемы.

Начнем с разъемов, куда подключать провода. Черный провод подключается в разъем под названием COM (COMMON, что в переводе означает  общий). Черный провод всегда подключается только в данный разъем, в отличии от красного, который в большинстве случаев имеет 2 разъема для подключения:

  • разъем VRmA — используется для измерения напряжения, сопротивления и токов выше 10 А (Ампер);
  • разъем 10А — используется  для измерения токов до 10 А.

Функции и диапазоны мультиметра

Вокруг центрального указателя вы можете увидеть диапазоны, разделенные белыми контурами, разберем каждый из них:

  • DCV — (DC — постоянный ток, V — напряжение) с помощью данного диапазона измеряется напряжение постоянного тока. На шкалах обозначены вольты и милливольты;
  • ACV — (AC — переменный ток, V — напряжение) соответственно измеряется напряжение переменного тока;
  • DCA — (DC — постоянный ток, A — Амперы) измерение постоянного тока (на приборе указан диапазон от 200 микроампер до 200 миллиампер);
  • 10A — отдельный диапазон измерения более большого постоянного тока, для этого необходимо переставить красный провод в верхний разъем;
  •  hFE — режим проверки транзисторов;
  • Омега — диапазон замера сопротивления.

Основные и дополнительные возможности мультиметров

Вопрос о том, как правильно использовать мультиметр, кажется глупым. Современные модели с большим количеством возможностей требуют как минимум тщательного изучения инструкций и, самое главное, постоянной практики.

Итак, «продвинутый» может измерить:

  • мощность переменного тока. Для больших значений используются токовые клещи, они также могут быть встроены;
  • индуктивность;
  • емкость;
  • сопротивление цепи. При высоком сопротивлении требуется внешний источник питания;
  • температура. Для этого используется внешний термодатчик, темопара;
  • частота.

Также с помощью мультиметра можно выполнить «набор» – для измерения электрического сопротивления проводки, как правило, при низких значениях (менее 50 Ом). Термин возник из-за сопутствующих измерений со звуковым или световым сигналом.

Благодаря возможности генерирования тестовых сигналов (гармонических или импульсных), можно тестировать диоды (для проверки целостности, определения полярности) транзисторов.

В зависимости от модели может быть выполнено следующее:

  1. защита входных контактов при случайном внешнем напряжении питания в режиме измерения сопротивления;
  2. защита прибора от неправильно измеренных параметров. На основе предохранителей и автоматических выключателей. Они защищают устройство от горения, выключая его;
  3. автоматическое отключение питания;
  4. подсветка дисплея;
  5. индикация перегрузки и разряда источника питания (батарейки, аккумулятора);
  6. фиксация результатов измерения, их запись и хранение;
  7. автоматизация выбора пределов измерения.

Перед началом работы с устройством вам следует ознакомиться с функциями. Исходя из внешнего вида и стандартных символов на устройстве, вы можете узнать, как использовать мультиметр неизвестной модели без руководства. Видео также помогает – как использовать мультиметр.

Прозвонка проводов мультиметром

В этой главе рассмотрим как пользоваться мультиметром для проверки целостности проводов или, как говорят, для прозвонки. Когда нужна эта операция? Да очень часто. Например, когда что-то не работает и надо определить не шнур ли в этом виноват. Это первый шаг при ремонте любой бытовой техники — проверка целостности сетевого шнура. И проверку проводят именно при помощи мультиметра (тестера) в режиме прозвонки.

Второй часто встречающийся случай — когда при подсоединении кабеля забыли подписать какой провод куда подключили. В этом случае не одном конце щуп держат на одном проводе, а на другом конце перебирают проводники до тех пор, пока не услышат характерный звук.

Прозвонка проводов мультиметром

Теперь непосредственно о само процедуре. Сначала переводим переключатель в режим прозвонки. В этом режиме прибор издает писк если сопротивление цепи менее 50 Ом. Если вы подключили прибор к обоим концам проводника и услышали писк — провод цел, если писка нет — где-то обрыв.

Обычно режим прозвонки на мультиметрах изображается графически: наносится пиктограмма в виде рупора с исходящими звуковыми волнами. Переключатель ставим в это положение, щупы устанавливаем в стандартное положение — красный в гнезде «COM», черный — в VΩmA. Свободными концами щупов прикасаемся к концам проверяемого провода. При прозвонке кабеля эту процедуру повторяют с каждой жилой.

Как пользоваться цешкой

Для чего нужен мультиметр? Цифровой измеритель электрических параметров (или мультиметр) представляет собой электронное устройство, обеспечивающее цифровую индикацию регистрируемых величин с выводом показаний на ЖК-дисплей. Такие устройства по стоимости несколько дороже стрелочных моделей.

Однако они обеспечивают более точное измерение электрических параметров и намного удобнее в повседневной эксплуатации.

Цифровой мультиметр можно использовать для многих стандартных операций: проверки сопротивления, определения силы тока, определения напряжения постоянного или переменного тока, исправности транзистора.

Инструкция по применению для новичков выглядит следующим образом:

Общее правило такое: начинайте измерение с большей величины на указателе, чтобы не испортить чувствительный прибор. Например, если вы хотите измерить сопротивление элемента, приблизительно зная, что оно около 1 кОм, то выставляйте ручку настройки на 2 кОм.

К тому же цифровые мультиметра располагают большим набором дополнительных функций, часть которых отсутствует у аналоговых моделей. С их помощью легко проверить розетку в квартире, убедиться в подаче требуемого напряжения.

К числу дополнительного функционала относятся такие возможности цифровых мультиметров как проверка на годность полупроводниковых элементов, «прозвонка» электрических цепей с одновременным дублированием звуковым сигналом. Еще они могут определять номинальные значения конденсаторов (последняя функция встречается лишь у некоторых моделей).

Обратите внимание, именно по причине указанной многофункциональности этот прибор получил свое пользовательское название. «Мульти» переводится как «много», а «метр» означает «мерить».. В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями)

В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями).

Перед тем как проверить напряжение в розетке с помощью мультиметра,необходимо правильно собрать измерительную цепь. Для этого следует воспользоваться имеющимися на корпусе и помеченными соответствующими буквенными обозначениями входными гнездами.

В отверстие с маркировкой «COM», означающей на русском языке «Общий», полагается вставлять конец провода черной расцветки. Коннекторный наконечник шнура красного цвета подсоединяется ко второму (сигнальному) гнезду.

Дополнительная информация. При наличии на корпусе прибора еще одного входного разъема, помеченного надписью «10 ампер», вы сможете замерить токи с амплитудой в пределах указанного значения.

В некоторых моделях этот предел увеличен до 20 ампер. При измерении токов в границах обозначенных величин соединительный разъем шнура с красной цветовой маркировкой вставляется именно в это гнездо.

Пошаговая инструкция

После подсоединения проводов можно приступать к самим измерениям, последовательность которых выглядит следующим образом.

Сначала посредством центрального кругового переключателя выставляется требуемый режим работы мультиметра. Режим, соответствующий измерению переменного напряжения, находится в секторе под обозначением «ACV» или «V~».

Затем в пределах этого сектора следует выбрать положение «750», соответствующее максимальной величине контролируемого параметра в розетке, то есть напряжению до 750 Вольт включительно. На пределе с маркировкой «200» осуществляются измерения напряжений, не превышающих значения 200 Вольт.

После выбора режима и предела измерений мультиметра оба щупа берутся за изолированные ручки, а затем их острия вставляются в гнезда розетки.

В случае образования хорошего контакта с клеммами розетки, на индикаторе сразу же будет результат проводимых измерений. Он высвечивается в виде ряда цифр с точностью до десятых долей.

Порядок (полярность) положения концов при проведении измерения переменного напряжения в сети значения не имеет.

Надо заметить, что в розетке редко когда будет напряжение ровно 220 В. Обычно оно несколько выше или ниже. По нормам отклонение не должно превышать 22 В, если речь идет о бытовой сети.

Назначение и работа мультиметра

Для измерения каждой электрической величины существуют отдельные приборы – напряжение измеряют вольтметром, силу тока – амперметром и т.д. Мультиметр может измерять не одну, а несколько электрических величин. Для этого его надо переключить в соответствующий режим.

Основные элементы управления

Основными элементами управления служат переключатель рода работ (селектор) и кнопки. Набор кнопок зависит от типа прибора, но практически любой имеет кнопку HOLD (хотя, например, у популярного тестера М830В она отсутствует). С помощью этой кнопки можно зафиксировать измеренное значение – оно сохранится даже после отключения щупов мультиметра. Это пригодится при замерах в труднодоступных местах, когда сложно одновременно выполнять подключение проводов для измерения и считывание показаний дисплея.


Измеренное напряжение сети 220 В, измеренное тестером и зафиксированное кнопкой HOLD.

У мультиметров с автоматическим выбором предела практически всегда имеется функциональная кнопка. Она дополняет селектор, переключая род тока, режим измерения и т.п. Также у тестера могут быть дополнительные кнопки. Чтобы разобраться с их назначением, надо изучить инструкцию на прибор.


Управляющие кнопки мультиметра Appa 98 II – функциональная, ручного выбора предела, измерения частоты, HOLD.

Значки режимов переключателя

Режим работы прибора выбирается переключателем – с этого начинается любая работа с мультиметром. От того, в какое положение будет установлен переключатель, зависит вид измеряемого параметра, а в некоторых случаях – как он будет (и будет ли вообще) отображаться на дисплее.


Селектор прибора с автоматическим выбором предела измерения.

Наиболее удобны тестеры с автоматическим выбором предела измерения (но они и дороже). Достаточно лишь выбрать род измеряемой величины, и мультиметр сам определит ее размерность и в каком виде выводить результат на индикатор. На рисунке приведен пример селектора такого прибора, для выбора режима он работает в паре с функциональной кнопкой. Начиная с крайнего положения по часовой стрелке (как на фото) режимы работы тестера:

  1. Выключен.
  2. Измерение напряжения (с помощью функциональной кнопки можно выбрать переменное или постоянное).
  3. Измерение малых напряжений в милливольтах (кнопкой также выбирается переменное или постоянное).
  4. Измерение сопротивления (с помощью кнопки можно переключиться на высокоомный режим).
  5. Режим звуковой прозвонки (переход в режим тестирования диодов).
  6. Измерение малых токов (переменное/постоянное той же кнопкой).
  7. Измерение больших токов (переменных/постоянных).
  8. Измерение электрической емкости.
  9. Измерение частоты (переход на замер ухода частоты).
  10. Температура в градусах Цельсия (можно переключиться на Фаренгейты).

После завершения измерений селектор надо поставить в положение OFF, чтобы батарейка не разряжалась впустую.


Переключатель режимов тестера с ручным выбором предела.

Если мультиметр не имеет функции автоматического выбора предела, верхнюю границу надо выбрать вручную. Если она будет слишком низкой, вместо индицируемого значения на индикаторе будет символ перегрузки (OV или подобный). Если выбирается слишком большой предел, точность отображения будет сниженной.

Расшифровка показаний на дисплее


Индикация напряжения в килоомах и мегаомах.

Расшифровать показания дисплея несложно – цифровой прибор выдает их сразу в виде, удобном для восприятия. У тестера с автоматическим выбором предела помимо замеренного значения на индикаторе тестера сразу дается единица измерения с множителем – килоом, милливольт и т.п. У прибора с ручным переключением уровня единицу измерения и множитель надо считать по шкале селектора.


Единица измерения определяется по положению селектора V~

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

https://youtube.com/watch?v=RKR1Ik7IcbM%3F

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя)

Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Буквенное обозначение функциональности

Современные мультиметры обладают множеством различных функций.

Для облегчения поиска нужного прибора в каталогах применяют буквенные индексы, являющиеся заглавными буквами английских названий измеряемых физических параметров.

Наиболее распространённые:

T – (temperature), измеряет температуру;

F – (frequency) частотомер (для измерений частоты);

C – (condenser capacity) емкость конденсатора;

L – обозначение индуктивности, принятое в честь физика Эмилия Ленца (Lenz);

R – (resistance), сопротивление.

Таким образом, например, CRL мультиметром, можно измерить емкость, сопротивление, индуктивность.

На корпусе типичного бюджетного мультиметра встречаются такие обозначения:

Для этих целей подойдёт бюджетный мультиметр, как на картинке. Красный щуп вставляют в разъем V,R,mA, чёрный в COM, переключают прибор в режим «прозвонки», обозначенный диодом или звуковым динамиком. После этого замыкают два щупа, проверяя работоспособность — должен прозвучать сигнал.

Допустим, необходимо прозвонить интернет-кабель. Сначала нужно два разъема поставить рядом. Прикасаясь щупами к клеммам, подключенным к проводам одинакового цвета, добиваются появления сигнала. Если сигнала нет – значит, где-то обрыв (нет контакта).

Цифровой дисплей при проверке кабеля показывает сопротивление.

Чтобы проверить качество электричества в розетке, нужно переключиться в режим V~ 750, вставить щупы и понаблюдать за изменяющимся напряжением некоторое время.

Также в данном режиме измерений можно определить фазу. Для этого один щуп заземляют (подключают к корпусу щитка или к заземлению), а другим проверяют провода или клеммы контактов. Появившиеся 220В (или около того) на дисплее будут указывать, что проверяемый провод – фаза.

Часто в паспорте бытовых устройств указывают номинальный ток.

Чтобы измерить ток, протекающий в цепи, мультиметр необходимо включить в ее разрыв.

Для этого выставляют переключатель мультиметра в максимальное значение диапазона А~ (переменный ток, 20 А).

Щупы необходимо подключить в соответствующие разъемы.

Для безопасного подключения оголённых проводников использована лампочка 12В с питанием от трансформатора.

Под сетевым напряжением подобным способом мерить ток нельзя из-за опасности поражения. Но можно соорудить испытательный стенд, безопасно вставляя щупы в одну розетку и подключая нагрузку к другой.

Проверять резисторы или другие радиоэлектронные нужно в режиме омметра, переключая соответствующие диапазоны таким же образом, как делалась прозвонка.

Измеряя килоомы и мегаомы, необходимо избегать касания пальцами выводов деталей – человеческое тело обладает сопротивлением, которое будет влиять на точность измерений.

Так нельзя!

Данные источники тока имеют свойство восстанавливать напряжение, благодаря химическим процессам, происходящим внутри, но при выполнении работы у подсевшего аккумулятора напряжение падает. Но можно сделать измерение силы тока, протекающего в подключенной к клеммам аккумулятора нагрузке, подобрав соответствующее сопротивление нагрузки, и потом перейти и переключиться в режим напряжения, таким способом вычисляя выдаваемую мощность источника питания.

Наблюдая за динамикой падения напряжения, можно судить о том, насколько аккумулятор разряжен. Чтобы объяснить, как проверить конденсатор мультиметром, нужно понимать свойство активного емкостного сопротивления, уменьшающегося по мере увеличения емкости при переменном токе.

У цифровых мультиметров есть внутренняя электронная защита, предотвращающая неправильное использование прибора, а также встроенный плавкий предохранитель.

Автоматическое выключение питания способствует экономному расходованию заряда батареи.

Разновидности мультиметров и принцип их устройства

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

Непросто разобраться в нескольких шкалах. Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла». Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам.

Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения.

Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций. Производители предлагают дорогие модели, похожие на осциллографы.

На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.

Аналоговые

Это тестеры старого образца, которые выглядят как коробки с остекленной дугообразной шкалой и подпружиненной стрелкой. Часто на шкале есть зеркальная полоска-дуга, чтобы при взгляде на стрелку можно было совместить стрелку с ее отражением.

Таким образом, при замере вы смотрите точно перпендикулярно шкале, а не под углом, и вам будет труднее ошибиться. На измерительной панели нанесено много параллельных дуговых шкал для разных видов измерений:

Аналоговый мультиметр

Одно из главных преимуществ аналогового мультиметра – невысокая цена при вполне достаточной для бытовых целей точности измерений.

Тем более что в большинстве аналоговых мультиметров встроен специальный резистор для подстройки положения стрелки точно на «0». Для регулировки используется головка резистора, похожая на шлиц винта, расположенная ниже измерительной шкалы примерно в месте крепления стрелки.

Цифровые

Эти мультиметры более современные и выглядят как черные продолговатые коробочки с большим жидкокристаллическим табло для цифровой индикации показаний.

Свое название эти приборы получили потому, что входящие в прибор аналоговые сигналы в аналого-цифровом преобразователе (АЦП) переходят в цифровую форму. Такие аппараты дороже аналоговых, зато размеры и вес у них несколько меньше, работать с ними удобнее и быстрее.

Некоторые модели хорошо подходят для работы в полной темноте благодаря возможности подсветки индикаторного табло (а электрикам нередко приходится работать в темных помещениях). Вы просто нажимаете кнопку, и панель освещена.

Кроме того, можно найти модель с возможностью записи снимаемых показаний в память устройства и последующей передачей этих данных на компьютер для дальнейшего анализа. Для этого достаточно нажимать специальную кнопку.

Обычно цифровыми девайсами пользуются профессиональные электрики, электронщики и инженеры.

  • В комплект для измерений входят два провода с клеммами и остроконечными щупами:
  • один провод черного цвета – «минус», «масса», «com» (common – общий);
  • второй провод красного – «плюс» или «измерительный».

Черный щуп обычно прикладывают к корпусу электроприбора (общей шине) или цепляют специальным зажимом – «крокодильчиком». Красный щуп чаще всего берут в правую руку и прикладывают в разные места схемы.

Щупы в комплекте цифрового мультиметра такие же, как и в аналоговом мультиметре. Часто гнезда имеют цветовую маркировку – красное и черное обрамление, чтобы случайно не перепутать, какой щуп куда вставлять.

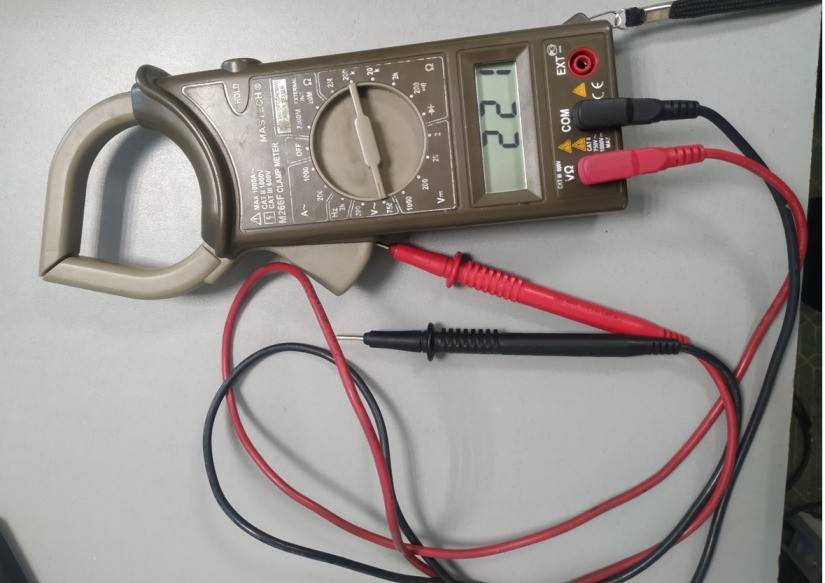

Иногда мультиметр является встроенной частью другого прибора, например, цифровых электрических клещей. Из-за необходимости иметь большие размеры такие устройства обладают большим количеством свободного места в своем корпусе, куда и встраивается мультиметр.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
