Правила подключения
Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.
Куда подводить провода
Перед тем как приступать к установке выключателя с индикатором, важно разобраться в конструкции. Для этого рекомендуется снять клавиши
Чаще всего они фиксируются к корпусу при помощи штырьков или защелки.
Под клавишами можно увидеть клеммы, предназначенные для подключения проводов. Почти всегда они визуально представляют собой небольшие медные площадки с винтами.
Чтобы подключить провода, их конец необходимо избавить от изоляционного слоя и зачистить провод, провести его под винт и контактную пластину, при помощи первого надежно зафиксировать. Затягивать следует с усилием, но главное не перестараться, конструкция довольно хрупкая. Спустя время качество соединения лучше проверить повторно и снова подтянуть, поскольку под винтом медь незначительно поддается.
Подключение выключателя света с одной клавишей с подсветкой
Схема присоединения подсветки к сети
Схема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.
Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.
Как подключить выключатель с двумя клавишами и подсветкой
Схема включения двойной модели с подсветкой
Схема подключения данной электрической конструкции мало чем отличается от предыдущей. В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания. На этом все отличия заканчиваются.
В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.
Установка одинарного выключателя
Затем демонтируется старый выключатель, если он был ранее установлен. Для этого:
Снимаем клавиши, поддевая их отвёрткой с плоским жалом.
Каждая клавиша (если их несколько) аккуратно поддевается отвёрткой и удаляется из посадочного гнезда
- Аккуратно удаляем декоративную рамку.
Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены.
После отручивания двух винтов корпус выключателя можно свободно вынуть из гнезда подрозетника
Ослабляем крепления проводов и отсоединяем их.
Для отсоединения проводов достаточно ослабить болты их крепления на 1–2 оборота
В результате у нас в руках останется внутренняя часть старого выключателя, которую можно утилизировать или оставить на запасные части.
Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть:
- Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.
- Закрутить болты крепления к подрозетнику.
- Установить рамку и клавиши.
Включить рубильник и проверить работоспособность устройства во всех режимах.
При выключенном свете лампочка подсветки должна гореть
Необходимо отметить, что процесс подключения выключателя с подсветкой ничем не отличается от подсоединения обычного прибора.
Монтаж и подключение выключателей с несколькими клавишами
В обиходе часто используются выключатели на несколько клавиш. С их помощью можно управлять работой сразу нескольких линий приборов освещения. Их устанавливают в больших помещениях или при необходимости включать и выключать свет в нескольких комнатах из одного места.
Установка таких выключателей полностью аналогична изложенной выше с тем лишь отличием, что из стены будет подходить один фазовый провод и несколько (по числу клавиш) проводов от потребителей
Важно подключить их в правильном порядке
Виды выключателей в зависимости от типа подсветки
Необходимо лишь приобрести обычный выключатель и индикатор. С ними в схему впаивают резистор, при его помощи напряжение сети понижается до минимального значения.Схема светодиодной подсветки выключателя с конденсатором Чтобы на порядок повысить уровень свечения, можно использовать конденсатор. При выключенном оборудовании через резистор проходит ток, который идет дальше и включает светодиод. Кроме светодиода в схеме имеется токоограничивающий резистор. При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов. Для примера рассмотрим, как установить индикацию на одноклавишном выключателе. Подсветка своими руками Самая простая схема подключения для выключателя со светодиодом выглядит следующим образом. Вот так выглядит смонтированная схема. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света.
Подсветка с применением неоновой лампы
По виду это устройство представляет собой резистор с неоновой лампой. Схема устройства прибора Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор. Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть: Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.
Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой. При таком подключении ток цепи будет рассчитан исходя из потребности лампы, превысив потребности светодиода в сотни раз. В зависимости от формы и размеров корпуса определить место установки светодиода. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. Применение светодиодного выключателя Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно.
Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет. Последовательность действий: Выключаем рубильник и обесточиваем помещение. Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока. Монтаж 1 клавишного выключателя с подсветкой
Установка и подключение коммутационных приборов с подсветкой
Цепочка индикации на работу выключателя почти не влияет, а для ее функционирования не имеет значения, с какой стороны будет подходить фазный провод. Поэтому для стандартных ключевых приборов наличие подсветки ничего не меняет. Аппарат так же монтируется в разрыв фазного провода. К нему так же подключается питающая жила, а отходят проводники по количеству нагрузок. Но существует несколько моментов.
Монтаж включателей с одной клавишей
Установка и подключение одноклавишных приборов особенностей не имеет. Но надо учитывать, что индикатор может быть расположен как в верхней части панели аппарата, так и в нижней (бывает и в средней). Поэтому ориентироваться на положение лампы, чтобы определить включенное положение клавиш, нет смысла.
Включатели с верхним и нижним расположением светоизлучающего элемента.
Особенности подключения прибора с двумя клавишами
При подключении двухклавишного выключателя освещения с подсветкой надо иметь в виду, что индикацией в большинстве случаев оснащается только одна пара контактов. Поэтому при включении одной из клавиш светоизлучающий элемент погаснет, и прибор останется без индикации
Это неважно, если аппарат коммутирует две системы освещения в одной комнате. Но может иметь значение, если включатель управляет светом двух разных помещений (туалет и ванная в раздельном санузле)
Цепь подсветки двухклавишного аппарата.
Подключение проходного переключателя с цепью индикации
Для проходного прибора описанный принцип дешунтирования цепи малопригоден. Если цепь освещения разорвана, то контакты одного выключателя могут быть замкнуты. И если подсветка установлена только на одну пару контактов (подобно двухклавишному выключателю), то при выключенном свете эта цепь будет зашунтирована.
Схема работы проходных включателей с индикацией.
Для устранения этого недостатка надо ставить подсвечивающие элементы на каждую пару контактов и применять два световых излучателя. Это требует дополнительного места внутри аппарата и дизайнерских изысков по исполнению фронтальной панели. Поэтому для маршевых выключателей применяют параллельные схемы включения излучающих элементов.
Работа проходных переключателей с индикацией включенного положения.
На первой схеме дополнительные элементы подключены параллельно неподвижным контактам. В этом случае при разорванной цепи и погашенном освещении будут гореть оба индикатора. При собранной главной цепи обе лампочки окажутся незапитанными.
Работа проходных переключателей с индикацией включения нагрузки.
Другой вариант – индикация включения. В этом случае индикаторные лампочки горят при включенном светильнике. Недостатками подобного соединения являются:
- необходимость прокладки третьего провода между маршевыми переключателями;
- необходимость прокладки нулевого провода N до выключателей.
Да и практическая польза индикации включенного состояния светильников вызывает сомнения. Эти индикаторы будут светиться, даже если в светильник не установлена лампа или к нему забыли подключить кабель.

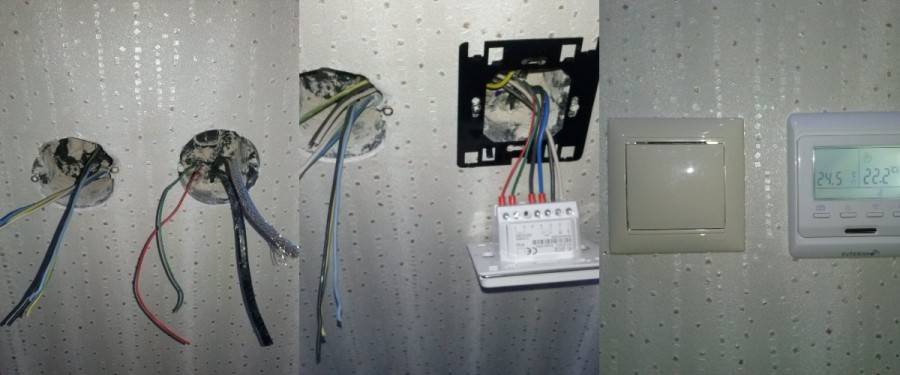

Смотрим визуальное подключение проводов.
Подключение выключателя с подсветкой
У многих потребителей нередко возникает вопрос. Почему через подсветку не загораются лампы освещения? Ответ на него довольно прост. Все дело в том, что для того чтобы загорелась неоновая лампа достаточно небольшого напряжения и силы тока. А вот для полноценной работы лампы накаливания такого напряжения и силы тока будет недостаточно.
С целью понижения напряжения в схеме подсветки используется токоограничивающий резистор.
Схема подсветки выключателя работает по следующему принципу.
Когда контакты выключателя находятся в разомкнутом состоянии, ток от фазы протекает по следующей схеме. В начале, он идет через сопротивление, потом через неонку, а после нее направляется на нить лампы накаливания и на ноль.
Так как сопротивление нити осветительной лампы накаливания по сравнению с сопротивлением подсветки выключателя намного меньше, то все напряжение в 220В направленно на неонку и соединённое с ней последовательно сопротивление, поэтому неоновая лампочка и светится.
После того как контакты выключателя замыкаются, происходит замыкание цепи питания лампочки и сопротивление и неонка отключаются от общей схемы и гаснет. Электрический ток, как известно еще из школьной программы по физике, всегда идет по цепи с наименьшим сопротивлением (закон Ома).
В данном случае эта цепь питания осветительной ламы, сопротивления которой практически равно нулю, а сопротивление схемы подсветки достаточно велико, а напряжение тока, который по-прежнему идет через неоновую лампочку очень маленькое и его не хватает, чтобы она зажглась.
Кстати необходимо заметить, что в том случае если лампа отсутствует или вышла из строя подсветка работать, не будет, из-за того, что цепь питания будет оборванна.
Для того чтобы, лучше разобраться в принципе работы выключателей с подсветкой не лишнем будет повторить школьный курс физики. Вернее ту его часть, где изучается закон Ома, и подробно описаны все нюансы параллельного и последовательного соединение проводников.
Установка выключателя с подсветкой
Установить и подключить выключатель с подсветкой очень просто. Его можно устанавливать на место снятых обыкновенных выключателей, при этом проводки, идущие от лампочки подсветки, подключаются параллельно к контактам выключателя одновременно с силовыми проводами.
Если вы решили установить у себя дома выключатель с подсветкой, то перед этим необходимо определиться, с какими видами осветительных ламп вы его будете использовать. Дело в том, что данное устройство плохо сочетается с некоторыми из них.
Например, совместно с лампами накаливания или галогенными лампами, выключатель с подсветкой работает идеально. А вот применять такие выключатели вместе с люминесцентными или светодиодными лампами, которые оснащены пускорегулирующим устройством не рекомендуется. В противном случае они после выключение выключателя будут мерцать или продолжать светится.
Похожие материалы на сайте:
Как перенести розетку Что такое диммер Расположение выключателей
Как самому установить подсветку в выключатель
Схема и устройство выключателя с подсветкой несложные. Собрать устройство возможно в домашних условиях своими руками. Достаточно приобрести обычный выключатель и светодиод.
Схема состоит из основных частей:
- светодиод;
- ограничивающий резистор;
- диод, подключающийся параллельно светодиоду.
Для светодиодов подойдет резистор с номиналом 100 кОм и мощностью не меньше 1 Вт. Для защиты следует применять диод КД521.
Чтобы сэкономить электроэнергию, можно воспользоваться другой схемой, которая ограничивает ток светодиода с помощью конденсатора. Его емкость должна быть равна 1 мкФ. При подключении цепи следом за конденсатором будет подключаться резистор, ограничивающий ток заряда. Эта схема имеет недостаток, который касается процесса монтажа. Часто конденсаторы имеют немалые размеры, что может привести к трудностям с их установкой в выключатель.
Конструкции, в которых в качестве подсветки используется светодиод, гармонично работают исключительно с обычными лампами накаливания. Люминесцентные ламы в такой цепи будут мигать после выключения. Светодиодные осветительные приборы вообще не будут работать, поскольку сопротивление светильника всегда больше.
Более эффективна схема с неоновой лампой в составе, предусматривающая последовательное подключение резистора с сопротивлением от 0,5 до 1 мОм.
Установить подсветку в выключатель очень просто. Светодиод или неоновую лампу необходимо закрепить на корпусе, используя обычный клей. В клавише нужно просверлить отверстие для света.
Как устроен выключатель с подсветкой
Основное отличие устройства с подсветкой от классических моделей — наличие индикатора. Это может быть неоновая лампочка или светодиод.
Выключатель с подсветкой/индикатором не будет работать с такими видами устройств:
- люминесцентные лампы;
- приборы освещения с электронными пусковыми регуляторами;
- некоторые виды светодиодных ламп.
По функциональности различают приборы одно-, двух-, трех- и четырехклавишные, шнуровые и кнопочные и т. д.
Выключатели с подсветкой имеют массу преимуществ:
- Дизайн и конструкция почти не отличаются от стандартных устройств. Единственное отличие — наличие светодиода на передней панели, что делает нахождение в темном помещении более комфортным.
- Большинство схем отличаются экономичностью. Встроенные индикаторы потребляют совсем немного электроэнергии.
- Обслуживание светодиода не требует больших энергозатрат.
Часто устройства с подсветкой устанавливаются в спальнях. Работающая подсветка помогает быстро сориентироваться в комнате при внезапном пробуждении.
Разнообразные схемы подключения подсветки в устройствах
Как уже указывалось, в выключателях могут применяться светодиодные или неоновые лампы. Схемы их подключения также отличаются. Эти моменты необходимо учитывать при покупке готовых приборов в магазинах и при изготовлении их своими руками. Никаких особых сложностей эти схемы не содержат. Для человека, даже отдаленно знакомого с электротехникой, они будут простыми и понятными.
Тем не менее, некоторые нюансы необходимо знать и учитывать, потому что от них может зависеть работоспособность устройства. Особенно это касается мощности и номинала применяемых резисторов. Номинальное сопротивление рассчитывается по формуле:
R= (Uc—Un)I{\displaystyle \Delta ABC}
- где (Uc-Un) – разница между напряжением сети и значением падения напряжения при загорании лампочки,
- I – сила тока в лампочке.
Если данные о светодиоде или неонке отсутствуют, то в расчет можно взять средние показатели: падение напряжения на светодиоде — 2 В, минимальный ток свечения – 2 мА, у неоновой лампочки соответственно – 70В и 0,1 мА.
Однако пользоваться этими формулами и значениями станет только опытный электронщик, которому эти данные известны уже давно. А для простого пользователя достаточно знать:
- для неоновой подсветки берется резистор мощностью более 0,25 Вт, сопротивлением от 0,5 до 1 МОм;
- для светодиодной индикации при подключении через сопротивление — резистор более 1 Вт и 100-150 кОм;
- при подключении светодиода с использованием конденсатора – более 0,25 Вт и 100-500 ОМ.
Теперь каждую схему нужно рассмотреть более подробно.
Светодиодная подсветка через сопротивление
Использование светодиодных устройств встречается наиболее часто. Это объясняется доступностью составляющих элементов. Но следует помнить о недостатках такой схемы, указанных выше. Здесь, обязательным условием является установка шунтирующего диода VD1, защищающего световой элемент VD2 от действия обратного напряжения.
Простая схема подключения выключателя с подсветкой на светодиоде и резисторе
Элемент R1 имеет мощность 1 или более Вт, а сопротивление в пределах 100-150 кОм. При таком подключении расход электроэнергии составляет примерно 1 кВт в месяц.
Светодиодная подсветка с использованием конденсатора
Конденсатор С1 играет роль токоограничителя, а функция резистора R1 сводится к ограничению тока заряда конденсатора. Данная схема сложнее предыдущей, но КПД подсветки возрастает, а сопротивление резистора снижается в 1000 раз. Потребление электроэнергии также заметно снижается.
Простая схема подключения выключателя с подсветкой на светодиоде и конденсаторе
Мощность R1 должна составлять не менее 0,25 Вт, а емкость конденсатора – 1 мкФ. К сожалению, недостатки, присущие предыдущей схеме сохраняются и при таком подключении.
Подсветка выключателя через неоновую лампочку
Данный вариант в настоящее время встречается редко. Применяемая схема предельно проста и сводится к параллельному подключению к контактам выключателя резистора, последовательно соединенного с неоновой лампой. Такой способ не имеет недостатков, как при использовании светодиодов.
Простая схема подключения цепи выключателя с подсветкой из неоновой лампочки
Подключение одноклавишного выключателя с подсветкой
Чтобы собрать, а затем подключить выключатель с подсветкой к сети 220В, потребуется немного времени и выполнение пунктов ниже приведенной инструкции.
- Необходимо обесточить комнату, в которой будет проводиться модернизация и установка выключателя подсветкой.
- Снять клавишу включения/выключения света, аккуратно поддевая её с боков отверткой.
- Демонтировать выключатель со стены и отсоединить провода.
- В зависимости от формы и размеров корпуса определить место установки светодиода.
- В обозначенном месте просверлить отверстие диаметром 5 мм.
- К одному из выводов светодиода припаять резистор, а ко второму – диод, соблюдая полярность.
- Во избежание короткого замыкания, большую часть выводов вместе с резистором спрятать под термоусадочной трубкой, оставив оголёнными края для подсоединения к клеммам.
- При необходимости собранную конструкцию удлинить проводами.
- С помощью суперклея закрепить светодиод в отверстии.
- Один из проводов подсветки вместе с «фазой» зажать в клемме выключателя.
- Другой провод подсветки вместе с проводом, идущим к лампе, подключить ко второму выводу выключателя.
- Произвести монтаж готового выключателя со светодиодом в обратной последовательности.
Устройство
Подключение выключателя с подсветкой — несложная процедура, но стоит знать, как выбрать качественную модель или как переделать то, что уже есть в наличии. Подсветка в выключателе обычно представляет собой последовательное соединение светодиода/неоновой лампы с сопротивлением. Эта небольшая цепь включена параллельно контакту выключателя. Получается, вне зависимости от того, включен свет или выключен, эта цепь все время под напряжением.
При таком подключении, когда освещение выключено, создается следующая цепь: фаза идет через токоограничивающий резистор, протекает через светодиод или неоновую лампу, через клеммы подключения попадает на лампочку, через нить накаливания — на нейтраль. То есть, подсветка включена.
При включенном выключателе, цепь подсветки шунтируется замкнутым контактом, сопротивление которого значительно меньше. Ток через подсветку почти не течет, она не горит (может гореть в треть или четверть «накала»).
Принцип работы подсветки в выключателе
Как уже говорили, последовательно со светодиодом или неоновой лампой в выключателе установлен токоограничивающий резистор (сопротивление). Его задача, снизить ток до приемлемого значения. Так как для светодиодов и для неоновых ламп требуется разная величина тока, то и резисторы ставят разного номинала:
- для неонок 0,5-1 МОм и рассеиваемая мощность 0,25 Вт:
- для светодиодов — 100-150 кОм, рассеиваемая мощность — 1 Вт.
Но подключение светодиодной подсветки только через резистор — не самый лучший вариант. Во-первых, резистор сильно греется. Во-вторых, при таком подключении есть вероятность, что через цепь может потечь обратный ток. Это может привести к пробою светоида. В-третьих, в моделях со светодиодной подсветкой, потребление электроэнергии одного выключателя может превышать 300 Вт в месяц. Вроде и немного, но если подсветка на каждой клавише каждого выключателя… Существуют более экономичные и безопасные схемы подсветки клавиш выключателя.
С диодом
Прежде всего стоит решить проблему обратного тока. Обратный ток грозит пробоем светодиода, то есть подсветка будет нерабочей. Решается эта проблема очень просто — установкой диода параллельно с LED элементом.
Вариант подсветки в электровыключателе
При такой схеме рассеиваемая мощность резистора — не менее 1 Вт, сопротивление 100-150 кОм. Диод подбирается с параметрами, аналогичными параметрам светодиода. Например, для AL307 подходит КД521 или аналоги. Недостаток схемы все тот же: греется резистор и подсветка «тянет» немало энергии.
С конденсатором: для экономии электроэнергии
Чтобы решить проблему греющегося резистора и снизить затраты на подсветку, в цепь добавляют конденсатор. Параметры резистора тоже меняют, так как теперь он ограничивает заряд конденсатора. Схема выглядит следующим образом.
Схема подсветки клавиш выключателя с конденсатором
Параметры резистора — 100-500 ОМ, параметры конденсатора — 1 мF, 300 В. Параметры резистора подбираются экспериментально. Еще, в данной схеме можно вместо обычного диода, поставить второй LED-элемент. Например, на вторую клавишу или с противоположной стороны корпуса.
Подобная схема практически не «тянет» электричество. Месячный расход — порядка 50 Вт. Но поместить конденсатор в небольшое пространство корпуса порой проблематично. И работа со светодиодными и энергосберегающими лампами все равно не гарантирована.
Как подключить своими руками: правила и схемы
Ниже представлены схемы подключения выключателей различных видов, в том числе рассказано, как подключить двухклавишные (двойные) механизмы своими руками.
Внимание
При подключении выключателя с подсветкой необходимо придерживаться таких же правил и мер безопасности, как и при работе с обычными устройствами. Прежде всего, требуется обесточить помещение.. Далее можно приступать к демонтажу старого выключателя:
Далее можно приступать к демонтажу старого выключателя:
- снять накладку с использованием плоской отвертки;
- вытащить устройство, раскрутив винты, которые удерживали его в установочной коробке;
- отсоединить провода.
Внутренний механизм можно разобрать на детали и использовать в бытовых целях. Перед монтажом нового устройства необходимо убедиться в совместимости вида подсветки в выключателе с лампой в светильнике. Нужно учитывать, что подключение к люминесцентной лампе, в дальнейшем приведет к ее миганию в темноте. Избежать такого свечения возможно лишь путем установки параллельно лампе резистора с идентичным подсветке сопротивлением.
Одинарная конструкция
Рассмотрим, как сделать подсветку на одинарном выключателе своими руками. Для установки одинарного выключателя с индикатором необходимо вставить внутренний механизм в подрозетник. Присоединить провода к контактам устройства и закрепить конструкцию болтами. В последнюю очередь устанавливается рамка и вставляется непосредственно клавиша. Заключительным этапом будет проверка работы конструкции. При правильной сборке, подсветка в выключателе светится в отключенном состоянии.
Двухклавишный механизм
Достаточно распространены выключатели, конструкция которых подразумевает наличие несколько клавиш. Это позволяет контролировать работу сразу нескольких осветительных приборов либо устройств, находящихся в разных комнатах. Как установить выключатель данного типа? Монтаж такого рода выключателей аналогичен одинарным. Отличием является наличие нескольких проводов от потребителей. Важным моментом будет правильный порядок их подключения.
Важно
Для установки конструкции необходимо использовать индикатор, для определения фазы тока.
Подключение выключателя происходит следующим образом:
- после демонтажа старого устройства остается три проводка, один из которых отвечает за приходящее питание, а два других – за питание от источника света;
- включить напряжение в сети и с помощью индикатора установить провод с фазой;
- далее отключить сеть от источника питания, убрать изоляцию с проводов;
- определить какое положение выключателя соответствует выключенному источнику света;
- у трех контактных групп выключателя раскрутить винты, приставить к пластине и закрутить обратно;
- с помощью винта прикрутить фазный провод к пластине, а провод, идущий к лампе необходимо соединить с контактом;
- оставшийся провод соединить с контактом без пластин;
- закрепить подключенный механизм в подрозетнике и установить клавиши;
- включить источник тока и проверить правильность собранной конструкции.
другом материале
Проходной механизм
Суть работы проходного выключателя заключается в возможности включения света в одной комнате, а выключения его в другой. Это обусловлено установкой подвижного контакта. При нажатии на клавишу выключателя он перемещается на другой контакт и включает в работу другую цепь. Для подключения проходного переключателя необходимо установить два устройства с двух сторон цепи и соединить их между собой трехжильным кабелем. При нажатии на клавишу первого выключателя цепь замкнется и включится лампа, при нажатии на клавишу другого – выключится.

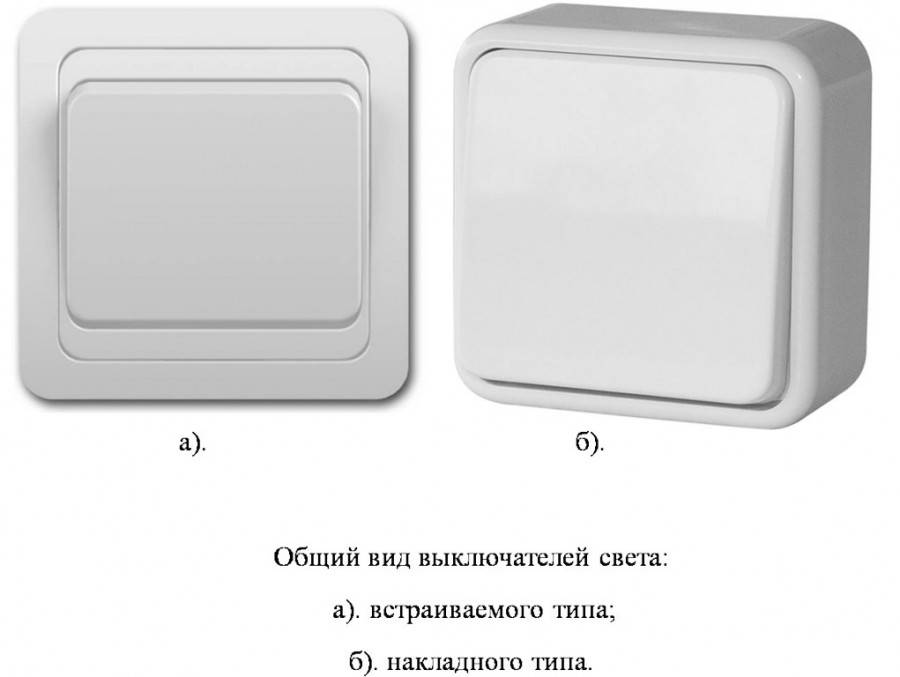

Монтируем наружную модель
Наружные, открытые или внешние выключатели именуются таковыми по причины присоединения к внешней проводке, то есть токонесущие линии не прячутся в стене, а пускаются по ней от распределительной коробки до непосредственного включателя. Такой тип редко применяется в квартирах и домах, зато для гаражей, бань и других хозяйственных построек являются очень популярными вариантами. В эстетических целях провода скрывают специальными пластиковыми каналами или панелями.
Пошаговая установка клавишных выключателей закрытого типа главным образом отличается отсутствием необходимости проведения штробных работ и выглядит так:
- Подготовить инструменты и материалы, список которых отличается от предыдущего устранением всех приборов для штробления;
- Определить фазовую жилу на щитке;
- Отключить общее электрическое питание в квартире;
- На потенциально огнеопасную стену (дерево, пластик, обои, текстиль) уложить подкладку из негорючего материала;
- Снять с имеющего выключателя декоративную крышку;
- Присоединить к внутреннему устройству провода от щитка и осветительного прибора;
- Наметить линию проводки, зафиксировать ее зажимами;
- Зафиксировать выключатель шурупами и дюбелями;
- Установить декоративный элемент;
- Проверить работу устройства, включив напряжение в доме.
