Настройка работы датчика движения в прожекторе
Обычно все приспособления, необходимые для уличного освещения продаются с вложенной инструкцией и порой в ней все запутано, и каждый пункт требует грамотных разъяснений. Объясним, что делать в этом случае. Во-первых, не спешите обращаться к специалистам, по экономьте свое терпение и финансы.
Во-вторых, установленный датчик имеет свойство передвигаться по основанию фонаря, следовательно, настроить его просто. Путем подъема и опуска датчика движения, прожектор легко регулируется. В зависимости от этого, будет срабатывать на определенном расстоянии. (Чем ближе датчик к прожектору, тем ближе расстояние срабатывания).
В итоге следует заметить, что прожектор с датчиком постепенно совершенствуется и на сегодняшний день уже есть в продаже аппараты с расширенными настройками.
Чтобы осветить участок на даче, подход к подъезду, тоннель, арку на улице, провести свет в гараж и другие постройки используют мощные осветительные приборы — прожектора. Современные технологии позволяют сделать этот вид освещения экономным и автоматическим. Такие задачи решает подключение к световому прибору датчика движения. Смонтировать устройство, контролирующее появление человека, к светильнику не сложно. Выполнить работы может даже человек без специальных знаний.
Подключаем датчик
Если подключить напрямую, то датчик не способен будет выдержать большой мощности прожектора. Проще говоря, он сгорит. Поэтому схема дополняется магнитным пускателем. Он возьмет на свои плечи ношу, связанную с высокими нагрузками. Через пускатель проходит контур фазы. Фазу подключают к клеммнику, а от него провод соединяется с датчиком. Далее, провод соединятся с клеммником и с выводом на пускатель а от него на светильник. Такая схема реализуется и для нулевого контура.
При подключении во внимание следует принимать следующие моменты:
- нагрузочный ток сопоставляется с контактом датчика;
- пускатель подбирается применительно к нагрузке осветительного устройства.
При освещении большой территории допускается использование схемы с параллельным соединением прожекторов.
Подключение прожектора с датчиком движения не вызовет особых сложностей даже у неопытных электриков
Некоторые «умельцы» наивно полагают, что на мощное светодиодное устройство можно установить пару датчиков. При этом наличие магнитного пускателя вовсе игнорируется с их стороны. Подобное утверждение совершенно безосновательно. Равномерного распределения таким способом достигнуть нельзя. К тому же никто не даст гарантии того, что не произойдет одновременное срабатывание датчиков. Тот, кто будет нагружаться первым, быстро потеряет свою работоспособность.
Установка.
Вариантов размещения настенных датчиков много, но самый оптимальный вариант — в углу помещения. Об этом говорит и диаграмма раскрыва лучей на рисунке выше (вид сверху). Вот посмотрите на моем примере. У меня датчик установлен в углу, а справа от него, над дверью, висит светильник.
Из личного опыта скажу, что связку датчик — светильник лучше всего использовать отдельно от действующего освещения. Для этого проведите отдельную линию, в которой будут задействованы только датчик, светильник и выключатель. Так Вы всегда сможете отключить датчик движения, когда в нем нет необходимости.
Кстати, можно использовать и действующий выключатель. Например, если у Вас стоит одинарный, то его меняем на двойной, а свободный контакт выключателя используем для подачи питания 220В на датчик. Если стоит двойной выключатель, то соответственно его меняем на тройной. У меня распределено так:

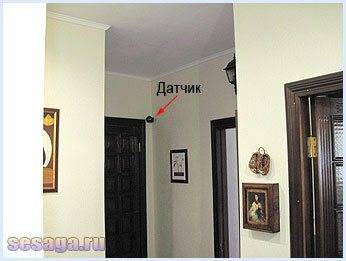

Давайте рассмотрим вариант установки настенного датчика в прихожей квартиры.
Как правило, в наших квартирах двери из всех комнат ведут в прихожую. Задача
: где установить датчик таким образом, чтобы при выходе из любой комнаты он включал свет? Все очень просто.
Зная диаграмму работы лучей
настенного датчика, выбираем самое оптимальное место для установки. Например:
На рисунке желтым цветом обозначена контролируемая зона, при пересечении которой датчик сработает и включится свет. Но также есть и мертвые зоны
, где он Вас не видит. Но этими зонами можно пренебречь, так как при выходе из любой комнаты, Вы все равно попадаете в контролируемую зону.
Конечно, физику луча трудно предугадать, поэтому контролируемая зона показана ориентировочно, но именно таким образом она будет распределяться в прихожей с отклонением, плюс-минус несколько сантиметров. Вот реальный пример соответствующий рисунку выше:
В любом случае экспериментируйте. Возможна даже комбинированная установка настенного и потолочного датчиков одновременно, где работа только одного вида будет не эффективна.
Характеристики
При покупке датчика движения важно учесть ряд параметров, от которых зависят особенности, место подключения, а также условия для применения. Главные характеристики при выборе:. Главные характеристики при выборе:
Главные характеристики при выборе:
- МАССА. Современные датчики освещения имеют массу от 25 до 240 г.
- Максимальная мощность нагрузки. При выборе изделия необходимо смотреть на допустимую нагрузку. Так, один датчик может коммутировать устройства мощностью от 60 до 2300 Вт. Учтите, что при использовании более мощных устройств может потребоваться замена проводки или установка автомата с более высоким номинальным током.
- НАПРЯЖЕНИЕ. Рабочее напряжение колеблется в широком диапазоне от 1,5 до 220 Вольт. Условно датчики движения делятся на несколько групп — 1,5 В, от 2.2 до 3.6 В, на 220 В, на 5 или 9 В.
- МАКСИМАЛЬНЫЙ УГОЛ ОБЗОРА. Здесь диапазон находится в пределах от 30 до 360 градусов. В последнем случае устройство работает по всему периметру помещения.
- ДАЛЬНОСТЬ ДЕЙСТВИЯ. Минимальный и максимальный параметр расстояния составляет 8 и 120 м. Здесь нужно учитывать объект, на котором предусматривается освещение. Не стоит выбирать датчики с чрезмерно завышенным параметром, ведь они могут реагировать на движение посторонних.
- РЕКОМЕНДУЕМАЯ ВЫСОТА УСТАНОВКИ. Здесь допустимый параметр колеблется в диапазоне от 1,2 до 16 м.
- НАЛИЧИЕ СВЕТОДИОДНОГО ИНДИКАТОРА. В некоторых датчиках устанавливается светодиод, который при наличии сигнала начинает моргать. Возможны и другие варианты светодиодной индикации.
Это основные характеристики, которые необходимо учесть при покупке. Более подробно на критериях выбора мы остановимся ниже.
Типичные поломки и способы их устранения
Датчики перемещения для работы освещения подвержены следующим неисправностям:
- Отсутствие включения.
- Отсутствие своевременного выключения.
- Включение и выключение происходят самопроизвольно.
Если не работает датчик движения для света, в первую очередь проверьте правильность его подсоединения. На этом этапе определите, после чего перестал работать прибор, при каких обстоятельствах это произошло. Причины, по которым мог сломаться прибор:
- Был скачок напряжения.
- Отключалось электричество в районе.
- Случайный удар посторонним предметом.
- Был слышен неприятный запах.
- Устройство попало под дождь или затопили соседи сверху.
- Раньше прибор не всегда работал исправно и др.
Узнав причину поломки, вы поймете, в каком направлении дальше двигаться. Проверьте, правильно ли подключено устройство, чтобы узнать, приходит ли требуемое питание на прибор, и если есть индикаторы, горят ли они.
Еще один важный момент – датчики часто дают сбой, если параметры их работы настроены плохо или вовсе не настраивались. Пользователь мог ошибиться при установке регуляторов. После исправления ошибки устройство будет работать исправно. Для этого поставьте все регуляторы в такое положение, при котором свет будет включаться с наибольшей вероятностью. Установите самый высокий показатель чувствительности и наименьшее время работы. В таких условиях вы проанализируете работу датчика и его способность реагировать на движение.
Преимущества и недостатки автоматически управляемого освещения
Автоматически подключаемый прожектор для уличного освящения имеет ряд преимуществ:
- Большой срок службы. Светодиодные лампы и так имеют огромный период эксплуатации, а если учесть, что значительную часть времени они находятся в отключенном состоянии, время их работы становится практически бессрочным.
- Простое и понятное подключение и настройки.
- Редкое и практически не требующееся обслуживание.
- Высокий экономический эффект.
- Абсолютная безвредность для человека и окружающей среды.
- Большая стойкость к внешним факторам – погодным проявлениям, вибрациям, повреждениям.
- Быстрота срабатывания.
- Универсальность в монтаже – можно зафиксировать на стене, крыше, столбе, заборе и в других местах.
- Температурная устойчивость. Прибор может полноценно функционировать и в жару, и в стужу.
Несмотря на массу преимуществ, в эксплуатации у прожекторов с детектором на движение есть несколько недостатков:
- Сам по себе прожектор не является надежным средством отпугивания воров. Профессиональных преступников он не остановит, поэтому потребуется дополнительно монтировать охранную сигнализацию. Кроме того, сам прибор могут просто украсть.
- Большой надежностью и экономностью отличаются только светодиодные модели. Ламповые модели к тому же легко и в любой момент могут перегореть или выйти из строя.
- Для наружного наблюдения на большой и сложной территории или объекте потребуется установка нескольких приборов, что существенно удорожит проект ночного освещения.
Это интересно: Как проверить люминесцентную лампу на работоспособность — рассмотрим тщательно

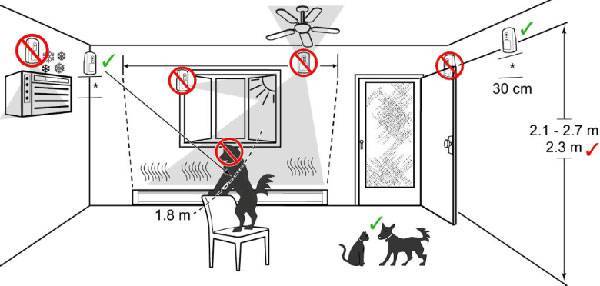

Выбор места установки датчика движения
Первым делом, после приобретения датчика движения, необходимо определиться с местом установки данного устройства. Выбор правильного места очень важен для корректной работы датчика движения и предотвращения ложных срабатываний.
Для управления ночным освещением выбирается место, из которого датчик может охватывать большую часть помещения. Например, для управления освещением в коридоре или на лестничной площадке, необходимо, чтобы в зону датчика движения попадали двери из всех помещений или квартир. В таком случае, при попадании человека в помещение из любой двери, датчик движения будет правильно отрабатывать и включать свет.
Для просторного помещения, например, большой комнаты, зала или холла грамотным решением будет установка потолочного датчика с охватом в 360 градусов и радиусом, превышающим максимальную длину помещения. Установка нескольких датчиков движения в таких помещениях, как решение, в целом тоже имеет место быть, но достаточно громоздкое и недостаточно удобное.
При установке такого управляющего устройства важно помнить, что не стоит устанавливать его рядом с приборами, которые излучают инфракрасные или электромагнитные помехи, выделяют пар (например, чайники и пр.) или тепловое излучение (обогреватели, трубы отопления, кондиционеры). Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах. Это позволит выбрать оптимальное место установки с точным срабатыванием прибора
Это позволит выбрать оптимальное место установки с точным срабатыванием прибора
Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах. Это позволит выбрать оптимальное место установки с точным срабатыванием прибора.
Принципы работы
Основная задача датчика движения включать прожектор при появлении в контрольной зоне человека и отключать свет через определенный промежуток времени до следующего включения. При правильном монтаже эта система экономит до 70% электроэнергии. Кроме того световой прибор с датчиком внезапным включением может отпугнуть непрошенных гостей, выполняя охранную функцию.
Работа осветительного прибора осуществляется за счет подключения к электропитанию в случае выявления сенсором инфракрасного излучения, отличного от окружающей среды. При помощи линзы Френеля определяется наличие движения в контролируемой территории. При перемещении объекта электрическая цепь замыкается, включая прожектор.
Датчик движения можно приобрести отдельно или в комплекте с осветительным прибором. Вопрос, как подключить датчик движения к прожектору, возникает при начальном монтаже светового прибора или при реконструкции действующей осветительной системы.
Устройство прожектора
Как правило, осветительные приборы имеют литой алюминиевый корпус со стеклянным или пластиковым рассеивателем. Направление светового пучка обеспечивается системой наклонных зеркал или зеркальных панелей из металла и пластика.
Сама светодиодная (LED) матрица – это один, или ряд кристаллов полупроводника, установленных на плату.
LED матрица не излучает тепло «наружу», но может перегреваться «внутрь».
Отвод тепла от светодиодов – одна из основных задач, которая повлияет на срок службы прибора.
Для отвода тепла в конструкции предусмотрен радиатор. Температура передаётся ему через подложку с термопастой, обеспечивающей минимум теплового сопротивления.
Для стабильной и длительной работы, светодиодам требуется равномерное напряжение без перепадов. Обеспечивает его драйвер – «коробочка», внутри которой трансформатор, диодный мост, конденсаторы, стабилитроны и т. д.
Уличный прожектор может оснащаться датчиком движения и включаться по необходимости, когда к фонарю кто-то подходит. Такое дополнение позволяет существенно сэкономить на электроэнергии. К тому же это очень удобно на рабочих местах и подворьях, когда руки людей могут быть заняты.
Автоматический коммутационный аппарат может также реагировать на степень освещённости окружающей среды, подстраивать интенсивность своего излучения и не включаться при достаточном освещении днем, например.
Сфера использования
Области применения данных приборов обширны. Они затрагивают бытовую, промышленную и торговую сферы жизни. При использовании прожекторов для декоративного освещения архитектурных сооружений следует выбирать конструкцию со степенью защиты от проникновения пыли и влаги IP65 и выше. При таком раскладе гарантируется работоспособность оборудования в температурном диапазоне от -45 до +50 град. Цельсия, противостояние атмосферным осадкам, включая дождь и снег. Прожекторы размещаются на возвышенностях, а срок эксплуатации превышает 50000 часов.
Диодные прожекторы применяются для освещения различных открытых территорий с выставочными витринами, футбольными полями и другими спортивными площадками. В данном случае важен выбор мощности и цветовой температуры, что позволит избежать отбрасываемых объектами теней и в точности передать цвета, подчеркнув достоинства товара (в случае с торговыми витринами). Оборудование применяется для освещения рекламных щитов, позволяя правильно расставить акценты.
Нередко можно встретить прожекторы на led-диодах в театральных и киноконцертных залах. С их помощью организуется эффективное освещение с возможностью управления.
Одно из преимуществ, которое обусловило распространенность светодиодных прожекторов во всем мире, является экологическая безопасность. В случае выхода из строя прибор утилизируется как обычный мусор.
Это интересно: Подключение светодиодной ленты для подсветки лестницы от одного кабеля
Характеристики датчика движения
Рынок электроприборов предлагает широкий выбор датчиков движения. Каждый из них имеет как общие для всей электроники характеристики (входное напряжение), так и индивидуальные, важные для выбора
Чтобы прибор отвечал всем требованиям, стоит обратить внимание на представленные ниже параметры
Использование устройства в подъезде
Степень защиты
Защищенность датчика — качество, от которого зависит долговечность и стабильность работы. Для обозначения степени защиты был введен международный код защиты — IP. Первая цифра характеризует устойчивость к твердым частицам, пыли, а вторая — к влаге.
Степени защиты (IP)
Важно! Для офисных помещений достаточно установить датчик с маркировкой IP 20-23. Уличным светильникам подойдет защита 44-54. В особо опасных для электронных приборов местах (ванные, душевые комнаты) рекомендуется ставить датчики с показателем IP65
Тип питания
По типу питания датчики движения делят на две группы: проводные, работающие от электросети (220В) и беспроводные на батарейном питании (к ним относят устройства, использующие солнечные батареи).
Угол действия
Ширина угла действия у настенных датчиков варьируется от 120 до 280 градусов. Для потолочных устройств показатель доходит до 360, что позволяет отслеживать движение во всей комнате. Значение нужно выбирать исходя из места установки.
Дополнительная информация! Пассивные ИК детекторы малочувствительны к объектам, направляющимся в их сторону «по лучу». Максимальная вероятность включения света будет в случае, если объект перпендикулярно пересечет несколько волн излучателя.
Дальность действия
Параметр имеет три варианта измерения:
- объект направляется по касательной к окружности с детектором в центре (самая большая область, до 40 м);
- движение объекта на датчик (фронтальная плоскость, до 20 м);
- зона присутствия — работа непосредственно под устройством (0 м).
Дальность датчика
Совет! Для небольших помещений датчика с дальностью 6-4 м будет достаточно, для просторных комнат лучше использовать более «дальнобойные» устройства.
Максимальная подключаемая мощность
Важно заранее рассчитать количество подключаемых в цепь источников света и их энергопотребление. В зависимости от этого максимальная потребляемая мощность прибора может достигать от 60 до 2200 Вт
Принципы работы
Основная задача датчика движения включать прожектор при появлении в контрольной зоне человека и отключать свет через определенный промежуток времени до следующего включения. При правильном монтаже эта система экономит до 70% электроэнергии. Кроме того световой прибор с датчиком внезапным включением может отпугнуть непрошенных гостей, выполняя охранную функцию.
Работа осветительного прибора осуществляется за счет подключения к электропитанию в случае выявления сенсором инфракрасного излучения, отличного от окружающей среды. При помощи линзы Френеля определяется наличие движения в контролируемой территории. При перемещении объекта электрическая цепь замыкается, включая прожектор.
Датчик движения можно приобрести отдельно или в комплекте с осветительным прибором. Вопрос, как подключить датчик движения к прожектору, возникает при начальном монтаже светового прибора или при реконструкции действующей осветительной системы.
Трехпроводная схема подключения датчика движения
Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.
Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.
Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.
Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:
- Автоматический выключатель (что в распредщитке).
- Распредкоробка (в которой основной монтаж).
- Датчик (к нему подведен провод из распредкоробки).
- Светильник (второй провод из распредкоробки).
Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:
- От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
- На светильник три жилы, если корпус осветительного прибора из метала.
- Три жилы на датчик.
Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.
Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:
- Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
- Один вывод – обозначается литерой А.
Монтаж
Для установки трехжильного датчика движения:
Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
- Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
- Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
- Немного наглядности вот на этом рисунке.
- Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
- Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.
Настройка и регулировка чувствительности
После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:
- На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
- Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
- Угол поворота всей сферы позволяет регулировать детектирование животных.
Преимущества и нюансы использования
Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.
Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.
Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.
По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.
Недостатки
Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.
