Что делать если не работает датчик движения включения света

Правила эксплуатации

При планировании размещения детекторов соблюдают ряд правил:

  • Светильник не должен располагаться непосредственно над датчиком движения
  • В зоне сканирования детектора не должно находиться стеклянных перегородок, стекло не пропускает инфракрасное излучение.
  • Следует проверить, будет ли датчик находится рядом с большими предметами интерьера, которые затрудняют процесс сканирования.
  • Наличие кондиционера или обогревателя в зоне действия прибора мешают его работе, так как детектор обнаруживает движущиеся потоки воздуха и ложно срабатывает, включая освещение

В комнатах большой площади применяются детекторы, закрепляемые на потолке. Устройства выполняют обнаружение движущихся предметов в круговой зоне.

Доработанная схема датчика движения с исправленной ошибкой

Выкладываю доработку схемы, изложенной в начале статьи. Её (доработку) прислал Алексей Филиппов из Львова:

доработанная схема датчика движения с исправленной ошибкой

Суть доработки такова.

Пример использования: Прожектор на крыльце дома. Как это работает- включен свет в прихожей- свет с улицы горит постоянно, вЫключен свет в прихожей – прожектор на улице включается от датчика движения (штатный режим). Нет необходимости в отдельном выключателе (и проводке) и в тоже время свет в прихожей не включается когда срабатывает датчик на улице, то есть цепи развязаны.

У меня эта доработка сделана на работе, собрана в двух экземплярах, одна на сервисе, другая на складе.

При входе на сервис, зимой рано темнеет, свет в помещении горит и с улицы для клиентов освещается вход до тех пор пока рабочее время, в остальное тёмное время, прожектор с датчиком работает как ему положено – в штатном режиме.

Спасибо Алексею!

Еще раз о схемах датчиков

Итак, наиболее популярную схему датчика движения приведу ещё раз:

Схема датчика движения 3

Эту схему прислал мой постоянный читатель Александр из г. Королев в декабре 2014 г., за что ему ещё раз большое спасибо. На эту схему я буду опираться по тексту статьи, поскольку она наиболее типичная. Не должно сбивать с толку, что схема в нашем примере будет разбросана по двум платам – слаботочной и силовой.

Теперь публикую фото плат датчика движения, которые прислал другой мой читатель – Ренат.

Плата слаботочная датчика движения

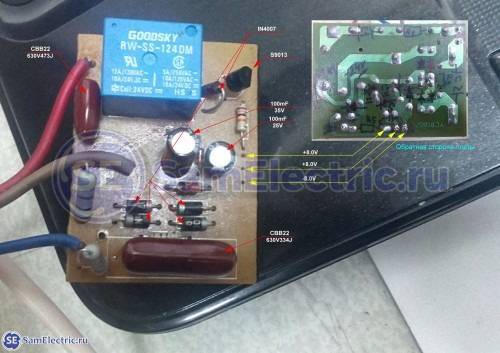

Плата питания (силовая) датчика движения

Вот наша с Ренатом переписка:

Ренат проделал своими руками большую работу, и я попробую помочь ему в этой статье.

Основные признаки неисправности датчиков, возможные причины

Признаков может быть три:

  • несанкционированное включение, в любое время без всяких причин;
  • не отключает лампу освещения;
  • не включает лампу освещения или другие оконечные устройства, не срабатывает на явные признаки движения в секторе своего обзора.

Последовательность выявления неисправностей и устранение их

В любом случае начинать нужно с осмотра внешнего вида, нет ли явных механических повреждений оптической системы линзы Френеля, или простого слоя пыли и грязи. При необходимости протрите линзу и проверьте работоспособность датчика. Это самая частая и простая причина неисправности. Если положительного результата нет, придется проделать более сложные операции:

Снимите корпус и проверьте правильность подключения.

Печатные платы датчиков движения

  • Если при имитации условий движения реле срабатывает, при этом слышен характерный щелчок, а лампа не загорается, значит, неисправна цепь между контактами реле и лампой, прозвоните ее. Возможно, окислились контакты реле, замените его или почистите контакты. Неисправность лампы я не рассматриваю, это надо проверить в первую очередь.
  • Измерьте постоянное напряжение после преобразователя, в зависимости от модели датчика оно может быть от 8–24 В (смотрите схему и другую документацию). Измерения проводятся относительно ноля, на платах удобно взять «-» диодного мостика.
  • При отсутствии необходимого напряжения прозванивайте элементы в цепи преобразователя, чаще всего это бывают диоды выпрямительного моста.

Бывает так, что замыкание в последующей после моста или стабилизатора цепи гасит поступающее напряжение. Чтобы в этом убедиться, отключите всю цепь после стабилизатора. При наличии напряжения ищите замыкание, неисправный элемент после стабилизатора. Так можно прозвонить всю цепь до реле и лампы, при выявлении неисправных элементов меняйте их и проверяйте работоспособность. Если следовать этой методике, обязательно обнаружится причина неисправности, этот способ хорош, когда человек имеет навыки работы с электронной техникой, измерительными приборами, умеет паять. Когда таких навыков нет, нужно ограничиться первыми пунктами: протирка, настройка, проверка питания. При неисправности элементов на плате обратитесь к специалисту.

Поломки радиотехнического оборудования можно устранить самостоятельно. Этот способ подразумевает быстрое решение проблем, экономию денежных средств. С помощью представленных ниже инструкций несложно выполнить качественный ремонт датчика движения своими руками.

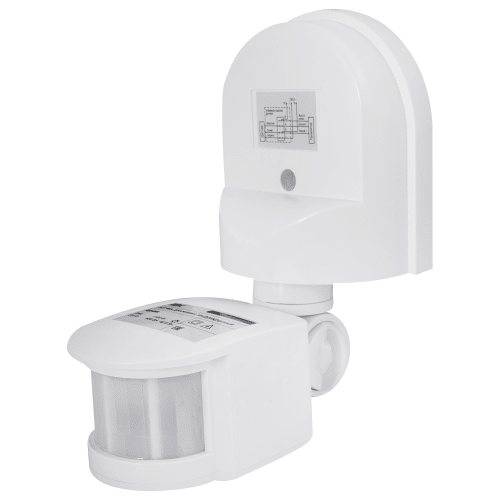

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Принцип работы инфракрасного датчика

Инфракрасный датчик откликается на любое изменение теплового поля в сканируемой зоне. Детекторы регистрируют каждый объект, который излучает тепло: человек, животное или любой перемещающийся объект, у которого температурное поле разнится с фоновым. Сенсор детектора фиксируют инфракрасные волны, которые собираются посредством встроенной в него системы линз. По электрической схеме напряжение сенсора идёт через транзистор, затем переходит реле. Релейные контакты разомкнуты, когда детектор выполняет сканирование. Если в зону сканирования попадает объект, изменяется уровень освещенности сенсора инфракрасным излучением, что приводит к замыканию релейных контактов. В результате загорается лампочка или светильник.

Хлопковые датчики

Многие видели такое устройство в фильмах, но не всем посчастливилось испытать его лично. Как это здорово: вот легли вы спать, а свет выключить забыли. Теплая постель не хочет отпускать. Решение – хлопок, и свет погашен. Срочно нужно включить свет? Хлоп – и комната снова освещается.

Дистанционная регулировка света, бесспорно, очень удобна. Но не стоит путать хлопковый выключатель и акустический (о нем речь пойдет ниже).

Такое устройство работает иначе, нежели датчик освещенности для включения света.

С его помощью можно регулировать не только освещение, но и:

  • вентиляцию;
  • трансформаторы;
  • любое электрооборудование.

Важно! Обязательно соблюдайте требования к ограничениям по мощности нагрузки. Алгоритм действий:

Алгоритм действий:

  • Первый хлопок – включение напряжения.
  • Второй хлопок – отключение.

Очень просто, согласитесь.

Состав оборудования и принцип действия

В функциональную схему прожектора с датчиком движения входят:

  • блок питания для светодиода и датчика;
  • светодиодная матрица или отдельный светодиод;
  • датчик движения;
  • регулируемая схема задержки выключения;
  • датчик освещенности.

Алгоритм работы прожектора заключается в том, что питание на светодиоды подаётся только при появлении в зоне обнаружения людей или движущейся техники. Блок задержки отключит питание через заранее установленное время после прекращения передвижений людей (проезда транспорта). Датчик освещённости блокирует работу устройства в светлое время, чтобы исключить «лишние» циклы включения-выключения.

Детектор движения может находиться в едином со светильником корпусе или быть выносным.

Типы датчиков

В светодиодных прожекторах используют три разновидности детекторов движения: радиоволновый, инфракрасный, звуковой.Радиоволновые датчики в основном применяют в светильниках для улицы. Эти приборы относятся к активному типу.

В пространство излучаются сверхвысокочастотные волны. Отражённые от неподвижных объектов лучи возвращаются в прибор с той же частотой. Если волна отразилась от движущегося предмета, частота «вернувшихся» волн будет отличаться от излучённых. Прибор отслеживает изменение и при обнаружении явления подаёт питание на светодиоды.

Преимущества радиоволновых датчиков:

  • стабильная работа вне зависимости от времени года;
  • отсутствие ложных включений при порывах ветра и сквозняке.

Недостатком являются подверженность ненужным срабатываниям при работе в зоне сильных электромагнитных помех от мощного электротехнического оборудования.Инфракрасные датчики анализируют тепловую температуру окружающих предметов, «запоминая» суммарное состояние в разных сегментах. При появлении в зоне обнаружения человека (техники) сумма температур изменяется, включается прожектор. В жару, когда температура тела близка к окружающим предметам, датчик не всегда видит разницу, включение светодиодов происходит с перебоями. То же явление встречается зимой, когда человек в тёплой одежде, поверхность которой не сильно контрастирует с окружающей обстановкой. Светильники с инфракрасными датчиками больше подходят для закрытых помещений или небольших двориков.

Звуковые датчики реагируют на возникающий шум, источником которого могут служить шаги или негромкий разговор. Прожекторы с таким типом детекторов лучше подходят для закрытых помещений. Для уличных светильников сигналом могут быть звуки проезжающего вдали автомобиля или пролетающего самолёта.

Тип питания

Прожектор с ДД на солнечной батарее Существуют три разновидности приборов по типу питания:

  • работающие от сети постоянного или переменного тока;
  • беспроводные со встроенными аккумуляторами;
  • питающиеся от аккумуляторов, подзаряжающихся от солнечных элементов.

Первый тип распространён в частных домах и на предприятиях. Используется бытовая сеть 220 В или напряжение от блоков питания. Установка источников резервного питания позволит пользоваться прибором при кратковременных отключениях электросети.

С чего начать ремонт, если не работает датчик

Данные мои рассуждения и методики относятся не только к конкретному датчику движения, но и к многим электронным устройствам. Например, к датчику освещения, схема которого гораздо проще, но принцип тот же.

1. Проверяем правильность подключения. На данном этапе надо также выяснить, после чего не работает датчик движения, при каких обстоятельствах. Варианты (мозговой штурм):

  • скачок света,
  • выключали электричество,
  • работа строителей,
  • к соседям приходил электрик,
  • какой-то запах,
  • дети крутили,
  • ударили,
  • погрызла собака,
  • соседи затопили,
  • вчера был ветер,
  • иногда плохо срабатывал,
  • и т.д.

На этом этапе уже можно выявить направление, в котором двигаться дальше.

Надо проверить правильность подключения, убедиться, что на датчик приходит положенное питание, и если есть индикаторы, то они должны гореть. Некоторые. Иногда. Далее смоделировать ситуацию, при которой он должен срабатывать.

2. Правильность регулировок. Возможно, неправильно установлены регуляторы, и достаточно правильно настроить датчик. Для этого необходимо поставить регуляторы в положения, в которых его включение наиболее вероятно: Уровень освещенности поставить в положение, при котором датчик будет срабатывать и днём, и ночью. Чувствительность установить максимальную. Время работы установить минимальное. В любом случае, стоит покрутить регуляторы, и проанализировать, как ведёт себя датчик, и реагирует ли вообще.

Проверяем питание

В датчике движения входное питание 220В преобразуется в постоянное напряжение, необходимое для питания схемы. Как правило, это напряжения 8, 12, 15, 24 В в разных сочетаниях, в зависимости от схемы.

Все напряжения измеряем относительно нуля. Точка, где можно взять ноль – например, минус электролитического конденсатора на выходе диодного моста.

В данном случае нужно для начала проверить напряжение +24В (см. схему в начале статьи). Если его нет, надо проверять ограничительные (гасящие) элементы перед диодным мостом, и сами диоды.

Возможно, что последующая схема “гасит”, или подсаживает питание. Чтобы убедиться в этом, надо отключить последующую схему от схемы питания.

Так же проверяем и низкое напряжение +8В, которое используется для питания цепей операционных усилителей.

Если его нет, проверяем цепи до него (наличие +24В), цепи стабилизации (стабилитрон), пробно отключаем нагрузку.

Как это работает?

Принцип работы, который имеет датчик движения для включения света, заключается в использовании сенсора (пироэлектрического устройства). Он функционирует очень точно за счет повышения напряжения на выходе, при условии увеличения уровня ИК-излучения по сравнению с общим фоном. Свет включается с помощью внутреннего реле датчика.

Вне зависимости от типа устройства, выходные сигналы, которые получает датчик присутствия для включения света, в зависимости от необходимости поступают прямо на контроллер, выдающий сигналы управления на контрольный пункт:

  • сигнализацию;
  • реле для включения света;
  • вентиляционную систему;
  • систему кондиционирования помещения.

Это помогает “умному дому” быть крайне полезным для хозяев.

Например, пока вы открываете дверь, дом уже начал проветривать комнату, заполняя ее свежим воздухом. Либо же, наоборот, начинает проветривание или охлаждение, когда в помещении нет никого.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

  • Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
    • на потолке;
    • на стене.

  • Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

  • Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
  • Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

  • Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Как работают датчики движения

Изделия этой категории выполняют свои функции с применением активных или пассивных методов обследования окружающего пространства. В первом варианте предполагается сканирование, дополненное сравнением полученных данных с образцовыми показателями. Как правило, применяют излучение в невидимом спектре диапазона для обеспечения скрытности контроля.

На картинке показан пример с двумя функциональными компонентами. Излучатель (прожектор) генерирует пучок света. При пересечении соответствующей линии луч будет прерван. Этот момент фиксируют с помощью чувствительного фотодатчика. Для формирования защитной зоны из сложной «сетки» применяют дополнительные отражательные элементы.

В этой публикации подробно рассмотрены пассивные модификации устройств, которые фиксируют изменение показаний в инфракрасном диапазоне. Такое решение обладает следующими преимуществами:

  • скрытностью;
  • широкой диаграммой направленности рабочей зоны;
  • экономным потреблением электроэнергии;
  • достаточно простой схемотехникой;
  • демократичной стоимостью;
  • высокой устойчивостью к помехам.

В центре печатной платы размещены фотоэлементы. Они вместе с приемным трактом настроены на диапазон волн с длиной 8-11 мкм, что соответствует тепловому излучению кожи человека при нормальной температуре тела +36,6°C. Сверху устанавливают многокомпонентную линзу.

Как показано на схеме, появление человека регистрируется по изменению входного сигнала. Сложная форма линзы обеспечивает фиксацию перемещения. Регулировкой режима встроенного усилителя изменяют амплитуду входного сигнала (чувствительность).

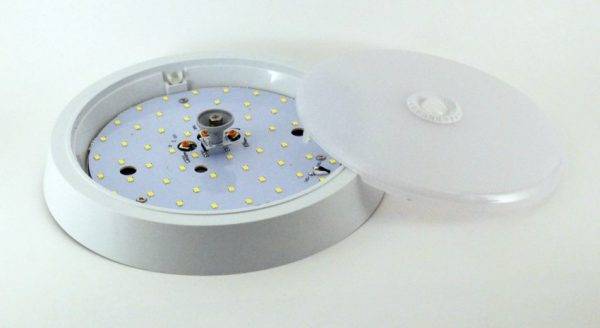

Конструкции светильников

Конструкция приборов плотно связана с их предназначением. Уличные фонари эксплуатируют для наружного освещения, стандартные лампы — для внутреннего, а прожекторы можно использовать и там, и там. Помимо расположения на охранных объектах светодиодные прожекторы применяют для освещения архитектурных сооружений, рекламных вывесок и т. п.

Светодиодные лампы — это отличная альтернатива люминесцентным и изделиям с нитью накала.

Есть более «экзотичные» конструкции. К примеру, вы можете купить патрон со встроенным датчиком движения, который устанавливается в любой осветительный прибор вместо стандартного или вкручивается в последний как обычная электрическая лампа (выполняет функцию переходника).

Подкорректируйте настройки

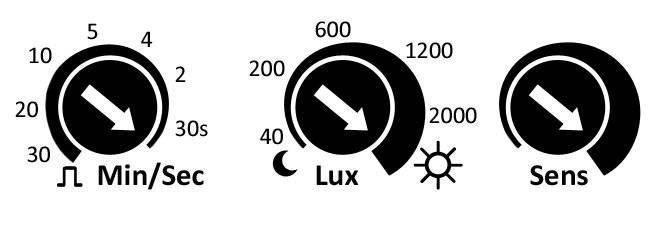

Если ваш датчик движения не выключает освещение или работает неправильно, прежде всего присмотритесь к настройкам. На корпусе прибора размещены три регулятора: SENS, TIME и LUX.

  • SENS — определяет уровень чувствительности сенсора движения к инфракрасному излучению;
  • TIME — регулирует время задержки выключения;
  • LUX — настраивает уровень освещенности: при повышенном пороге освещение включаться не будет, если уровень освещенности ниже установленного – датчик включит осветительные приборы.

Эти настройки помогают подготовить датчик для работы в конкретных условиях. Изначально выставить их должна либо компания-установщик, либо сам владелец датчика.

При работе с профессиональным оборудованием важно придерживаться рекомендованных значений. Такие есть, например, у регулятора LUX

Как показывает практика, в зонах прохода это примерно 75-200 люкс, в рабочих зонах (офисах и кабинетах) – 600 люкс, при работе с большой нагрузкой на глаза – 1000 люкс. Средний же диапазон уровня освещенности в датчиках 2-2000 люкс.

Если вы не знаете правильных значений, то эти показатели лучше не корректировать самостоятельно.Выставите самое маленькое значение – датчик будет включаться при минимальной освещенности, установите максимальное – датчик будет включаться постоянно.

При этом, с технической точки зрения прибор будет работать правильно, то есть выполнять свои функции исходя из настроек. С практической же стороны, его работа никакой пользы владельцу не принесет, поэтому в случае подобных неполадок стоит обратиться к специалисту, который сможет скорректировать настройки устройства.

Нарушить работу датчика движения может и неверно отрегулированный параметр SENS. Если не правильно задать его значение, то снизится чувствительность зоны присутствия датчика движения, и в определенных случаях, например, при минимальных движениях, устройство может просто не сработать.

Из-за неправильной настройки параметров SENS, LUX и TIME освещение может и не гаснуть. Если светильник не выключается долгое время, при отсутствии движения, то стоит проверить время задержки выключения.

Возможно, у регулятора TIME установлено чрезмерно большое значение, и это не позволяет разомкнуть выходной контакт, управляющий светильниками. Этот показатель также имеет свои средние значения: для зон прохода – 5 минут, для рабочих зон – 15 минут.

Принцип работы

Датчики движения используются для организации выгодного освещения улицы. Их задача включить прожектор в момент передвижения по территории объекта. Так, стандартная модель прожектора с фотоэлементом способна «увидеть» движения в радиусе 10–12 м. Этого вполне достаточно для организации уличного освещения возле частного дома.

Самыми эффективными и удобными считаются ДД, что используют электромагнитные и ультразвуковые волны. Их зона охвата достигает 20 метров.

Работает любой прибор такого типа следующим образом: при попадании в зону действия срабатывает элемент, что отвечает за запуск прожектора. Свет остается включенным определенное время в зависимости от настроек.

Проверьте месторасположение датчика

При выборе датчика движения стоит обратить внимание на его диапазон обнаружения и дальность действия. Эти же параметры необходимо учесть при подборе места расположения устройства. Во время монтажа прибор нужно установить и сфокусировать так, чтобы эти параметры оптимально подходили под особенности выбранного помещения

Оптимальное место для датчика соответствует следующим показателям:

Во время монтажа прибор нужно установить и сфокусировать так, чтобы эти параметры оптимально подходили под особенности выбранного помещения. Оптимальное место для датчика соответствует следующим показателям:

  • С этой позиции зона обнаружения датчика контролирует все необходимое пространство. При этом учтены различные диапазоны дальности действия при «работе за столом», «движении прямо по направлению к датчику» и «прохождении сбоку от датчика».
  • По возможности, датчик следует устанавливать сбоку от направления движения людей и транспортных средств.
  • Минимальное расстояние до включаемого светильника – один метр.
  • Включаемый светильник не должен находиться в диапазоне обнаружения датчика. Световой конус непрямых светильников не должен попадать непосредственно на датчик.

Из-за несоответствия одному из этих параметров в работе датчика движения может произойти сбой. Проверить это вы можете самостоятельно, а для устранения неполадок из-за неправильного положения устройства обратитесь к специалистам.

Виды и разновидности

Датчики движения для включения света могут быть разных типов, предназначены для различных условий эксплуатации. В первую очередь надо смотреть где может устанавливаться устройство.

Датчик движения для включения света нужен не только на улице

Уличные датчики движения имеют высокую степень защиты корпуса. Для уверенной эксплуатации на открытом воздухе нужны датчики с IP не ниже 55, но лучше — выше. Для установки в доме можно брать IP 22 и выше.

Тип питания

Далее надо учесть, от какого источника питается датчик света. Есть следующие варианты:

  • Проводные датчики с питанием от сети 220 В.
  • Беспроводные, с питанием от батареек или аккумуляторов.

Датчики движения бывают проводными и беспроводными

Самая большая группа — проводные для подключения к 220 В. Беспроводных меньше, но и их хватает. Они хороши, если нужно включить освещение, которое работает от низковольтных источников тока — например, аккумулятора или солнечных батарей.

Способ определения наличия движения

Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:

  • Инфракрасные датчики движения. Реагируют на тепло, выделяемое телом теплокровных существ. Относятся к пассивным устройствам, так как сам ничего не вырабатывает, только регистрирует излучение. Эти датчики реагируют на движение животных в том числе, так что могут быть ложные срабатывания.
  • Акустические датчики движения (шума). Также относятся к пассивной группе оборудования. Они реагируют на шум, могут включаться от хлопка, звука открываемой двери. Они могут использоваться в подвалах частных домов, где шум возникает только туда кто-нибудь заходит. В других местах применение ограничено.

Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком
Микроволновые датчики движения. Относятся к группе активных устройств. Сами вырабатывают волны в микроволновом диапазоне и отслеживают их возвращение. При наличии движущегося объекта замыкают/размыкают контакты (есть разного типа). Есть чувствительные модели, которые «видят» даже через перегородки или стены. Обычно используются в охранных системах.
Ультразвуковые. Принцип действия такой же, как у микроволновых, отличается диапазон излучаемых волн. Этот тип устройств применяют редко, так как на ультразвук могут реагировать животные, да и длительное воздействие на человека (аппараты постоянно генерируют излучение) пользы не принесет.
Разное исполнение, но цвет, в основном, белый и черный
Комбинированные (дуальные). Сочетают несколько способов обнаружения движения. Они более надежные, имеют меньше ложных срабатываний, но и более дорогостоящие.

Чаще всего инфракрасные датчики движения используются для включения света на улице или дома. У них невысокая цена, большой диапазон и большое количество регулировок, которые помогут вам настроить. На лестницах и в длинных коридорах лучше ставить датчик с ультразвуком или микроволновкой. Они могут включить освещение, даже если вы все еще находитесь далеко от источника света. В охранных системах рекомендуется устанавливать микроволновые устройства — они обнаруживают движение даже за перегородками.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
