Производители люков-невидимок
Как уже упоминалось выше, изделия с нажимной системой оснащаются пружинным механизмом, который обеспечивает открывания передней панели после нажатия на нее. Разные производители используют разные системы. Например, такие производители данной продукции, как «Левша», «Колизей технологий» и «Люкер» для изготовления люков применяют замковые системы, разработанные немецкой фирмой Hafele.
А фирма «Практика» сама разработала замковую систему Combi TOUCH и оснащает ею свою продукцию.
Пружинные замковые механизмы могут быть частью конструкции различных сантехнических люков. Ими оснащаются съемные, сдвижные и распашные изделия, что говорит о высоких эксплуатационных показателях данной системы.
Современный рынок предлагает огромное количество моделей различных производителей, как отечественных, так и зарубежных. Они отличаются друг от друга габаритами, дизайном функциональными особенностями и материалами изготовления. Поэтому выбрать нужное вам изделие не составит труда.
Сантехнический люк невидимка с нажимным механизмом Серия К от производителя «Люкер» изготавливается из стали с покрытием из нержавеющего металла. Изделие представляет собой распашную конструкцию с металлической двухфазной петлей и двумя пружинными замками производства компании Hafele. Лицевая панель изготовлена из гипсоволокна. Размеры изделия варьируются от 200Х300 до 1000Х600 миллиметров. Также существуют модели из данной серии, имеющие в основе облегченную раму из алюминиевого сплава.
Сантехнические люки производства фирмы «Колизей технологий» представлены двумя модельными линейками изделий: съемные конструкции Т-34 Revizor и распашные изделия АлюКлик Revizor. Данные изделия изготавливаются из легкого сплава и усиливается за счет наличия ребер жесткости. Лицевая панель изготовлена из гипсоволокна производства компании Knauf. Такие конструкции оснащаются пружинными замками от Hafele. Люки первой серии оснащаются цепочками, которые исключают возможность выпадения лицевой части изделия при открывании. Изделия второй серии оснащаются надежными двухфазными петлями из стали с хромовым покрытием.
Скрытые люки производства компании «Практика» также представлены двумя сериями изделий. Это Евроформат и ЕТР. Люки обеих серий производятся из алюминиевого сплава. Конструкции оснащаются магнитно-нажимными фиксаторами модели Combi TOUCH. Лицевая панель изготовлена из гипсоволокна. Изделия обеих серий оснащаются надежными двухфазными петлями из хромированной стали.
Каждый из представленных выше ревизионных люков обладает своими преимуществами. Перед выбором подобных изделий необходимо определиться с задачами, которые будут на них возлагаться и суммой, которую вы готовы потратить.
Пластиковый или металлический: какой ревизионный люк выбрать

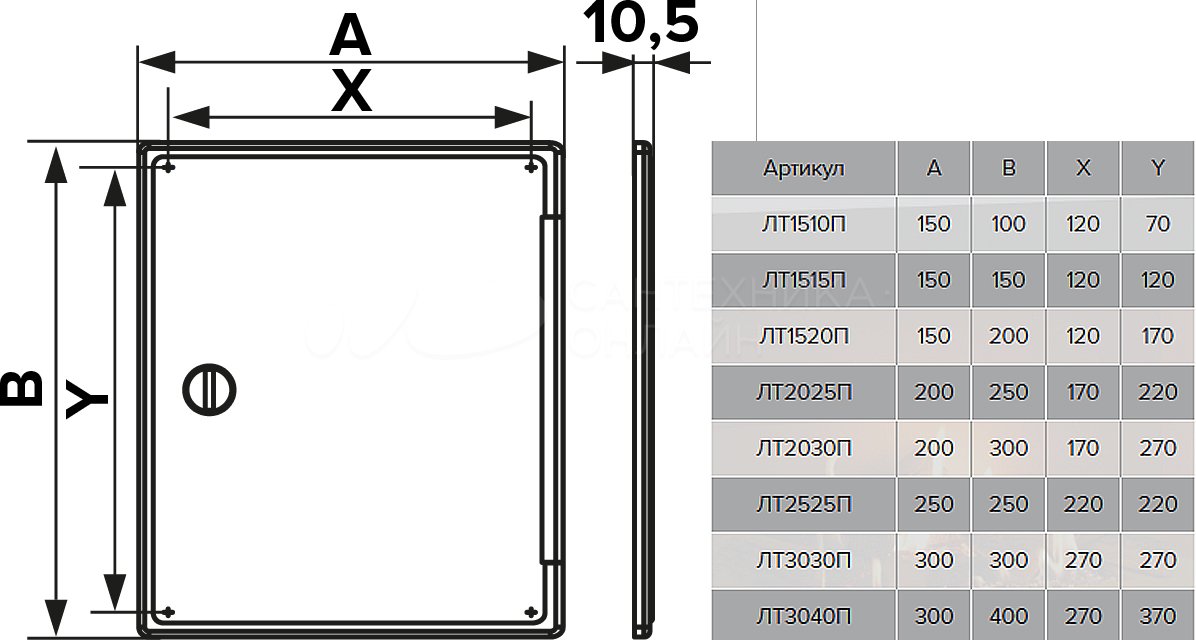

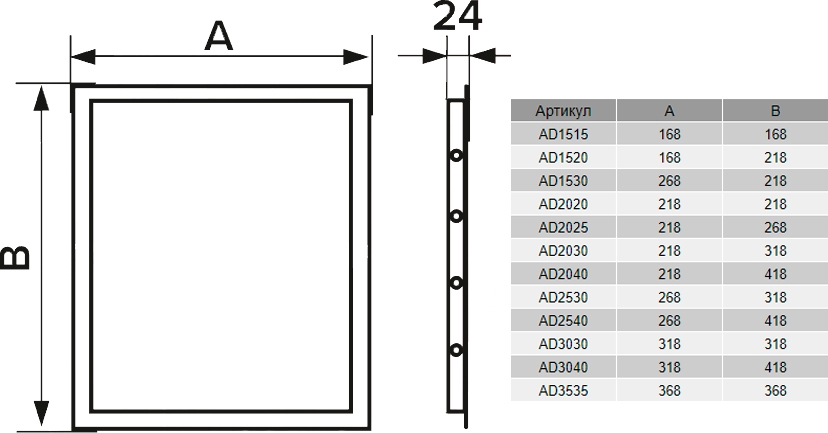

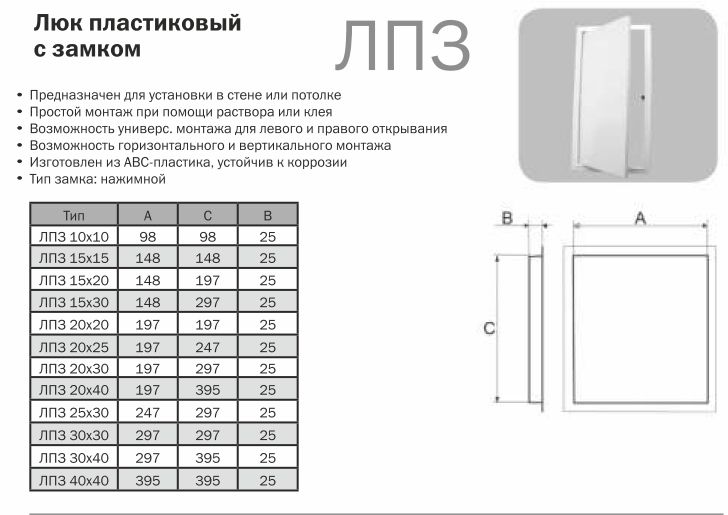

Касательно типа материала, то здесь встречаются два вида: пластиковый или металлический ревизионный люк. Изделия из пластика практичны и дешевы. Они встречаются в любом строительном магазине, разного окраса и различных размеров. Популярные и дешевые варианты не оборудуются замком, а обычной защелкой. Встречаются виды, в которых предусмотрено скрытое за замком оборудование или трубы. Габариты пластиковых моделей попадаются разные: наименьшие с гранью в 10 сантиметров, и большие — с замком под специальное оборудование, когда скрывают вентиляционное или фильтрующее оборудование.
Устанавливается ревизионный люк просто: при помощи саморезов или клея. В случае с саморезами, ревизионный люк прикручивают к рамке на заготовленному отверстии или же садят на клей, вставив в нишу.
Изделия окрашены в белый цвет или стандартный металлик

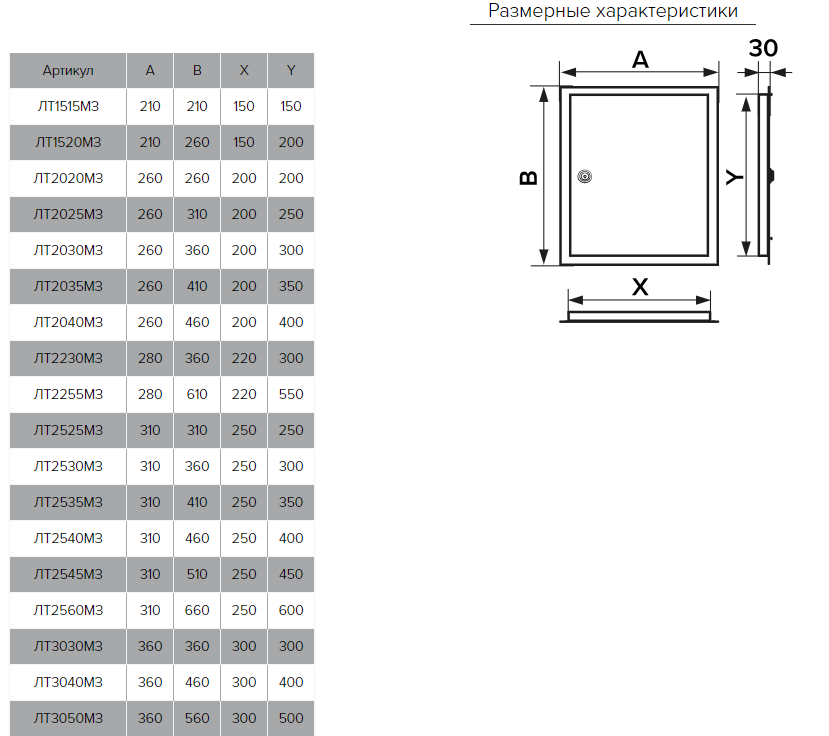

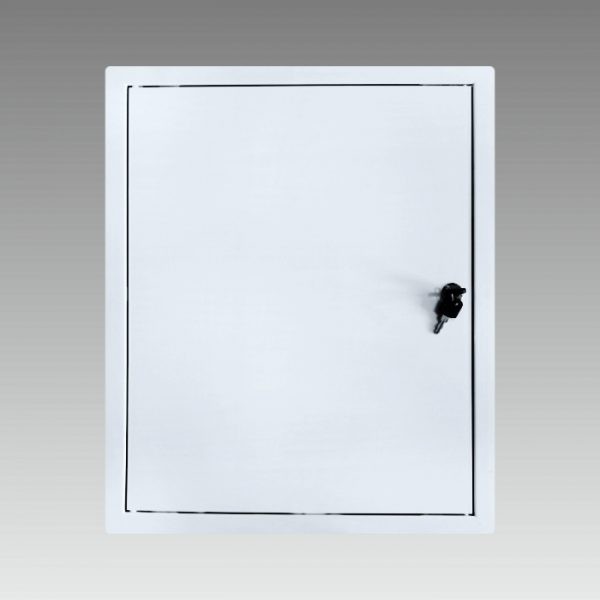

Металлический ревизионный люк выполнен в тех же формах и с таким же предназначением. Отличие составляет то, что он чаще оборудован замком. Большим плюсом такого типа дверец служит их долговечность и повышенная надежность. А когда он оборудован замком, то вырвать или повредить его значительно сложнее, чем пластиковый. Из минусов выделяют дороговизну. Цена на такой тип скрытия коммуникаций отличается практически в 2-3 раза.
Изготовление своими руками
- изготовление при помощи сварки или болтового соединения рамы-коробки из стальных уголков или металлического профиля с прямоугольным сечением;
- выполнение аналогичным способом каркаса дверцы, размещающейся внутри коробки;
- приваривание стального прутка-стопора по внутреннему периметру рамы;
- фиксация створки в коробке при помощи мебельных петель;
- обшивка дверцы влагостойким листовым материалом;
- облицовка листового материала отделочной плиткой.
Люк закрытый и открытый
Фиксация закрытого люка осуществляется системой специальных мебельных магнитов или при помощи стандартного замка.
Для соединения частей целесообразно использовать саморезы по металлу, под которые предварительно высверливаются посадочные гнезда, а общее количество устанавливаемых петель рассчитывается с учетом веса дверки.
Цена установки ревизионной конструкции под плитку специалистами, как правило, значительно превышает денежные расходы на приобретение такого изделия, поэтому при наличии ремонтно-монтажных бытовых навыков можно выполнить установку смотрового люка самостоятельно.
Установка люков
Виды монтажа люков:
- на клей;
- на анкерные дюбели;
- на саморезы.
Эти виды монтажа применяют к люкам из любых материалов. Способ монтажа зависит от конструкции установочного отверстия.
Если вы устанавливаете люк в сантехнический шкаф, основа которого каркас из дерева или металлического профиля, используйте саморезы. Если устанавливаете в нишу в бетонной или кирпичной стене, используйте анкерные дюбели. В случае, когда применение дюбелей и саморезов невозможно, используйте клей.
Люк с раздвижными петлями
Если вы вставляете люк в декоративную стену, скрывающую сантехнические приборы и трубы, приобретите люк заранее. Это позволит сделать установочное отверстие в каркасе по размеру люка.
Установка люков проста. Подготовьте установочное место. Люк должен входить в него с едва заметным усилием и плотно прилегать к наружной стене.
Если вы монтируете люк на анкерные дюбеля или саморезы, определите место для них с учетом состояния и материала установочного отверстия. Извлеките люк, просверлите отверстия для крепежа, вставьте его в установочное место, и маркером отметьте расположение отверстий.
Просверлите отверстия необходимого диаметра, для дюбеля он равен диаметру обоймы, для самореза половине наружного диаметра резьбы. Установите и закрепите.
Если вы закрепляете люк на клей, зачистите наружную поверхность короба люка и внутреннюю поверхность установочного места наждачной бумагой и обезжирьте растворителем, соответствующим клею. Нанесите клей на наружную поверхность короба и внутреннюю поверхность стен установочного места. Вставьте люк до упора и прижмите.
Для некоторых видов клея потребуется прижимать люк в течение 3-8 часов. Когда клей застынет (указано на упаковке клея), люк готов к эксплуатации.
Сантехнические люки применяют, чтобы совместить возможность обслуживания сантехнических приборов и дизайн помещения. Правильно подобранные и установленные, они гармонично вписываются в интерьер.
Из статьи вы узнали, по каким параметрам выбирать люки, сколько они стоят, как их монтировать и чем крепить.
Как изготовить самостоятельно?
В продаже доступен большой выбор навесных конструкций для хранения составляющих санузла. При этом двери сантехнические можно изготовить своими руками, следуя пошаговой инструкции и чертежам.
Подготовка места для шкафа
При желании выполнить монтаж сантехнического шкафа следует заранее предусмотреть подходящее место. В большинстве случаев это свободное пространство в туалете за унитазом. Грамотная установка сделает конструкцию многофункциональной и позволит удобно хранить в ней разные предметы, счетчики и другое оборудование.
Размеры, чертежи
Изготовляя сантехнические дверцы в туалет, нужно составить подробные чертежи и указать точные размеры будущей конструкции. Это позволит предотвратить возможные проблемы на разных этапах выполнения монтажных работ:
- Если коммуникационные трубы размещаются по всей вертикали стены, допускается вариант установки шкафа от пола до потолка. Подобная ниша обеспечивает свободный доступ ко всем частям труб, что повышает удобство ремонта и восстановления системы в случае неполадок. Большой шкаф легко разделяется на несколько зон, в которых удобно хранить чистящие средства, химикаты и другие принадлежности для санузла. Если ниша отсутствует, понадобится сформировать выступ с размерами 40х70 см.
- Маленький люк применяется для монтажа счетчиков. Но если есть вероятность поломки системы труб, лучше использовать другой по размеру шкаф, т.к. выполнить ремонт сквозь небольшую конструкцию будет проблематично.
- Средний размер 50х70 см подходит для установки счетчика и нескольких полок. Подобные параметры используются при изготовлении деревянных шкафов с дверцами из плитки.
- Выбирая глубину шкафа, необходимо убедиться, что она позволяет свободно добираться к нужным вентилям для работы ключами.
Необходимые инструменты
Изготовляя дверцы в туалет для сантехнического шкафа, следует подготовить такие инструменты:
- Электролобзик. Если прибор отсутствует, можно воспользоваться пилкой по дереву. Электродрель можно заменить перфоратором.
- Строительный уровень.
- Шуруповерт
- Рулетка.
- Карандаш.
- Перфоратор.
- Дверная фурнитура.
Материалы для стенок и люка (дверцы)
В качестве материала изготовления дверок для шкафов санузла может использоваться фанера, ЛДСП, пластик, стекло и стальной лист.
Стенки навесной конструкции могут быть выполнены из гипсокартона с влагостойкими характеристиками. По завершении сборки каркаса понадобится нарезать детали по размеру и закрепить их с помощью саморезов. Раскрой плиты осуществляется с помощью электрического лобзика, но можно отломить ее, надрезав ножом.
Если создаются зеркальные дверцы для шкафа в туалете, для их изготовления используется стекло.
Комплектующие
Еще для предстоящей работы понадобятся следующие детали:
- Угловой профиль.
- Петли для мебели.
- Ручки для дверей.
- Уголки для мебели.
- Алюминиевый профиль.
- Брус.
Заготовка деталей
Чтобы аккуратно спрятать шкаф, можно воспользоваться ГКЛ. Места стыков и швов от крепежных элементов обрабатываются гипсовой шпаклевкой, которую наносят в 2 слоя.
Швы можно затереть шлифовальной сеткой, предварительно очистив поверхность от пыли и обработав проникающей смесью. Еще их нужно армировать рулонным стеклохолстом. Материал характеризуется повышенной прочностью и гармонично сочетается с интерьером.
Сборка шкафа и установка люка (дверцы)
Изготовляя дверку для сантехнического шкафа в туалете из керамической плитки, нужно придерживаться следующей инструкции:
- Для начала необходимо обустроить гипсокартонный короб со свободным доступом к основным составляющим.
- Если имеется ниша, можно рассматривать вариант установки двери-невидимки в туалет. В противном случае обустраивается короб.
- Для изготовления фальшивой стены в нише применяются рейки 50х50 мм. Работать с ними намного удобнее, чем с металлическим профилем.
Если размеры конструкции небольшие и она не занимает всю стену, в первую очередь стоит выполнить оштукатуривание.
Декорирование
С учетом специфики интерьера санузла в нем можно устанавливать деревянные, металлические, стеклянные и пластиковые дверцы. Изделия из натуральной древесины считаются наиболее востребованными, что обусловлено их привлекательностью и надежностью. Еще в комнате обустраивают реечные двери для шкафа, ниши и люка.
При выборе современного стиля целесообразно выбрать дверцы пластиковые или жалюзийные дверцы, декорированные рисунком. А если есть желание сделать конструкцию незаметной, можно установить дверь-невидимку в туалет. Подобное изделие изготовляется на заказ.
Конструкция, проверенная временем
Вне зависимости от способа открывания, места установки, материалов — конструкция ревизионного сантехнического люка остается неизменной.
Ее основные элементы:
- несущая рама;
- дверца для декора, например, трубы вентиляции канализации (написано здесь);
- подвесная система (поворотный и запорный механизмы);
- запорные и фиксирующие устройства.
Рама служит для надежного монтажа конструкции и является звеном, передающим механическую нагрузку от дверцы люка (а она, в зависимости от габаритов и материалов отделки, может быть весьма значительной) на несущие конструкции.
Дверца сантехнического люка – деталь конструкции, которая служит непосредственно для маскировки проема, в котором можно спрятать счетчик горячей воды с термодатчиком для квартиры, трубы и прочее.
Большинство люков имеют однодверную конструкцию. Однако, для крупногабаритных проемов и ниш, в которых может укрываться насосная станция (видео регулировки датчика давления посмотрите тут), рациональнее использовать двухстворчатые люки.
Применение таких моделей снижает нагрузки, устраняя такую распространенную «болезнь», как провисание дверцы.
Подвесная система предназначена для соединения полотна дверцы с рамой.
В большинстве конструкций (исключение составляют люки со съемными откидными дверцами) применяют соединение посредством петель, которые, одновременно, выполняют функцию механизма открывания и поворотного или других типов навесов.
Запорные устройства предотвращают самопроизвольное открывание дверцы люка под действием собственного веса, вибрации конструкций и т.д.
Самый распространенный вариант – клиновые запоры, хотя для различных типов конструкций могут применяться и другие варианты.
Использование фиксирующих устройств, ограничивающих угол открывания дверцы или препятствующих ее самопроизвольному закрыванию, не является обязательным.
В некоторых случаях, например, в люках с откидными дверцами или потолочных конструкциях, обойтись без них достаточно, сложно.
Виды сантехнических люков под плитку
В зависимости от механизма устройств, назначения, прочности и других факторов все предлагаемые производителями ревизионные конструкции делятся на различные виды.
Виды люков под плитку:
Распашные
Распашной люк
Данный тип подходит для облицовки стен любым видом гладкой плитки: матовой или глянцевой. Конструкция открывается с использованием входящих в комплект двух присосок. В случае с материалом негладкой фактуры их применение невозможно. Конструктивно модель включает такие элементы:
- Раму;
- Дверцу с плитой ГВЛ;
- Петли шарнирные на двух звеньях;
- Две присоски;
- Клиново-роликовые замки.
Зачастую распашные люки покрывают специальной порошковой антикоррозийной эмалью. Размеры предполагают глубину конструкции вс 50 мм.
Нажимные
Нажимная дверца
Отличный вариант для плитки с шершавой рельефной поверхностью. В этом случае дверцу открывают простым нажатием на поверхность люка. Это обеспечивают роликово-нажимной тип замков, в остальном конструктивно такие люки не отличаются от распашных. Устройство позволяет их использовать при уложенной плитке и других поверхностях. Несмотря на явное преимущества в работе такого типа люка,есть и недостаток – они существенно дороже распашных из-за стоимости замков.
Сдвижные
Сдвижной тип
Данный вид люков, в свою очередь, делится на устройства с присосками или нажимным механизмом открывания. Особенность и одновременно заметный плюс сдвижных люков – возможность установки даже в самых труднодоступных местах, например, за бочком унитаза. Конструкция включает:
- Раму;
- Дверцу с плитой;
- Замки клиново-роликового и роликово-нажимного типа;
- Две присоски;
- Трехзвенные петли на шарнирах.
В размерах конструкций есть ограничения. Границы следующие: ширина – от 35 до 55-65 см, высота – от 30 до 100 см.
Откидные
Откидной люк
- Рамы из профиля 20х30 мм;
- Стальной дверцы (12х60 мм) с плитой из ГВЛ;
- Зацепов направляющих рамочно-трубчатого типа;
- Замка любого типа;
- Трех подпружинных направляющих роликов.
При использовании откидного люка допускается выход облицовочной плитки за границы рамы на 5 см. Если габариты дверцы слишком велики, необходима дополнительно цепочка со страховочным карабином.
Двухдверные

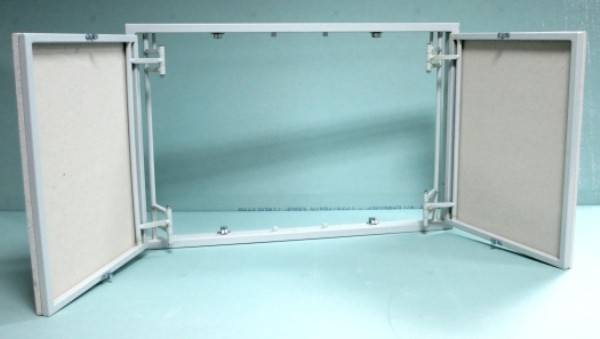

Люк с двумя дверьми
Этот тип также можно отнести к распашным или нажимным люкам, так как он может включать оба механизма. Чаще двухдверные люки применяют для проемов более 70 см в ширину.
Усиленные
Это модели повышенной грузоподъемности, которые незаменимы при облицовке плитами из тяжелых дорогих материалов: гранита, мрамора или натурального камня. Размеры их варьируются от 30х60 см до 70х200 см. Профиль для рамы усиленного люка разрешается с сечением 50х25 мм, для дверцы – 20х20 мм. Конструкция отличается наличием трех усиленных петель и узлов регулировки створок.
Под мозаику
Дверцы под мозаику
Практически каждый из перечисленных типов люков могут быть мозаичными, если выполнены следующие условия:
- Тип открывания – нажимной;
- Размеры полотна дверцы и внешней рамы равны. Не допускается выступ мозаики за пределы люка.
Сантехнические люки под плитку
В нашем магазине вы можете купить сантехнические люки для доступа к коммуникациям с Бесплатной Доставкой в любой город Украины. Отправляем даже в день заказа до 14:00.
Монтаж сантехнических люков производится скрытым образом, что дает возможность сохранить безупречный внешний вид ванной комнаты. Дверца люка выводится в один уровень со всей стеной и оклеивается целой плиткой, так достигается эффект невидимости.
САНТЕХНИЧЕСКИЕ ЛЮКИ В НАЛИЧИИ
открывание при помощи присосок
ЦЕНЫ АКТУАЛЬНЫ С 15 января 2018
ЦЕНЫ АКТУАЛЬНЫ С 15 января 2018
Вы можете купить сантехнические люки всех указанных в таблице стандартных размеров. Наличие гарантировано и постоянно поддерживается. Нестандартные люки изготовим под заказ. Отправку осуществляем в день заказа в рабочие дни до 14:00 или на следующий день.
- Доставка по Украине – БЕСПЛАТНО!
- Стандартные размеры можно оплатить при получении
- Отправка в день заказа по будням
Получить консультацию или оформить заказ любым удобным способом:
ОСОБЕННОСТИ КОНСТРУКЦИИ САНТЕХНИЧЕСКИХ ЛЮКОВ
- Размеры указываются по внешним посадочным габаритам сантехнического люка (Ширина х Высота)
- Материал внешней рамы – стальной профиль сечением 20х40 мм
- Поворотная дверка изготовлена из профиля сечением 15х15 мм
- Толщиа профиля – 1,2 мм
- Конструкция петель – фронтально распашная
- Петли приварены к стальным осям
- Покрытие стали – полимерная порошковая краска высокого качества
- Тип защелки у модели под присоску – роликово клиновая
- Тип защелки у модели с нажимным открыванием – нажимные механизмы Mini Latch
- Глубина люка без учета точечного выступания фурнитуры – 50 мм.
- Максимальный угол открывания люка зависит от свеса плитки за пределы дверцы с петлевой стороны
ФРОНТАЛЬНО – РАСПАШНОЙ ПРИНЦИП ОТКРЫВАНИЯ ДВЕРЦЫ
Конструкция петель наших распашных сантехнических люков состоит из 2-х звеньев, что позволяет открывать дверцу в два простых движения: фронтальное выдвижение из стены и последующие распахивание в сторону. Именно фронтальное выведение целой плитки из стены позволяет сохранить ее края от заломов о стену.
ВЫБРАТЬ ЛЮК ПОД ПЛИТКУ ОПТИМАЛЬНОГО РАЗМЕРА
Сантехнические люки имеют важную особенность – плитку не нужно резать. Размерный ряд достаточно широк, под Вашу плитку можно попробовать сначала подобрать люк из линейки стандартных размеров, которые есть в наличии. При необходимости сделаем дверцу с индивидуальными размерами под заказ.
Точность изготовления до миллиметра. Размеры от 200х200 до 1200х2000 мм, все зависит от ваших потребностей и задач.
- Плитка может быть больше самого люка – это нормально;
- Свес плитки с дверцы допустим не более 5см со стороны петель;
- Свес плитки с других сторон дверцы люка может быть больше 5 см;
- Минимум две трети плитки должно быть наклеено на дверцу.
Выбирая сантехнические люки, подумайте достаточно ли Вам будет размеров смотрового окна для проведения тех или иных работ. У аккуратно и правильно смонтированного лючка шов по контуру дверцы совершенно не заметен, а значит даже большие люки не нарушат дизайн помещения.
Для снятия показателей счетчиков хватило бы небольшого окошка, но не забывайте о том, что счетчики тоже иногда нужно меять, а значит размер люка должен быть достаточным для нормального доступа. Для скрытия большого бойлера можно заказать специальный двухдверный люк, который позволит одновременно сохранить доступ к вдонагревательному прибору и сохранить дизайн помещения. Для доступа к пространству под ванной иногда целесообразно заказать достаточно широкий, но при этом не высокий двухдверный люк.
Сантехниеские люки под плитку имеют одну главную фишку – к поверхности плитки не нужно прикручивать никакие ручки или замочки. Открывание осуществляется нажатием на дверцу или с использованием маленькой присоски, которая идет в комплекте.
ОСТЕРЕГАЙТЕСЬ ПРОДУКЦИИ СОМНИТЕЛЬНОГО КАЧЕСТВА
Как сделать своими руками
Практически любой ремонт не обходится без помощи специалистов или других наемных рабочих, однако, наступают моменты, когда сам владелец дома решает сделать что-то своими руками. Изготовить сантехшкаф собственноручно вполне возможно даже не самым опытным ремонтникам. Вот несколько полезных советов:
в зависимости от особенностей планировки помещения потребуется установка встроенного или навесного сантехнического шкафа. В первом случае будет меньше расход материалов и, возможно, объем работы;
определившись с выбором конструкции, стоит соорудить каркас. Металлический каркас долговечнее деревянного и более крепкий. Устанавливая каркас за унитазным бачком, стоит помнить, что он будет мешать открываться распашным дверям. Каркас в нишу – простой прямоугольник, к которому крепится дверь;
если внутреннее пространство позволяет организовать в таком шкафчике хранилище, то нужно установить полки на прикрепленные заранее горизонтальные металлические уголки
При установке полок очень важно, чтобы они не касались трубопровода;
последним этапом сборки является установка выбранного фасада.
Установка люка на гипсокартонные плиты
На этом примере мы расскажем, как устанавливают люк в ванной комнате профессиональные строители. Исходные данные – короб с трубами и арматурой полностью зашит, на внешних поверхностях гипсокартонных плит нарисовано месторасположение кранов и измерительных приборов, указана примерная величина люка.
Шаг 1
Сделайте разметку плитки по всем стенам ванной комнаты, принимайте во внимание общие правила укладки. Шаг 2. Начните отделывать стену, примыкающую к коробу с инженерными коммуникациями
Начните отделывать стену, примыкающую к коробу с инженерными коммуникациями
При необходимости немного корректируйте положение плиток, это не повлияет на окончательное качество отделки ванной комнаты
Шаг 2. Начните отделывать стену, примыкающую к коробу с инженерными коммуникациями. При необходимости немного корректируйте положение плиток, это не повлияет на окончательное качество отделки ванной комнаты.
Шаг 3. Перенесите разметку на короб, точно определитесь с месторасположением и размерами люка.
Шаг 4. Вырежьте в гипсокартоне отверстие под нужный размер. Для облегчения работ вначале можно использовать болгаркой с диском по металлу, как только появится прорезь достаточной дины, пользуйтесь ножовкой с мелкими зубьями
Обращайте внимание, чтобы во время проделывания отверстия не повреждался установленный для монтажа гипсокартона металлический каркас
Шаг 5. По периметру отверстия зафиксируйте дополнительный профиль для крепления каркаса люка. Он прикручивается саморезами к уже смонтированному каркасу для гипсокартонных плит. Сделать это несложно, алгоритм фиксации дополнительных профилей обыкновенный.
Шаг 6. Просверлите в раме люка отверстия для ее фиксации на установленных профилях.
Отверстия в раме (заводские)
Шаг 7. Установите люк на место, откройте дверку. При помощи уровня проверьте положение конструкции, при необходимости поправьте ее с помощью маленьких клиньев. Зафиксируйте люк в нужном положении.
Шаг 8. Прикрутите каркас к металлическим профилям саморезами соответствующей длины. Еще раз проверьте положение конструкции.
Шаг 9. С помощью специальных винтов на завесах точно отрегулируйте положение дверки, добейтесь плавного открывания и одинакового зазора по периметру.
Если дверца была демонтирована, самое время поставить ее на место и отрегулировать
Шаг 10. Закройте крышку люка и начинайте обкладывать короб керамической плиткой. После застывания клея швы по периметру отделайте силиконом в цвет замазки. Силикон высох – прорежьте его на всю глубину. Как это делается, мы рассказывали выше.
