Как самому подключить фотореле к светодиодному прожектору

Какое фотореле выбрать для уличного освещения

Фотореле – это техническое устройство, предназначенное для управления работой электрической цепи посредством замыкания-размыкания контактов под воздействием солнечного света.

Основными элементами рассматриваемого устройства являются фотоэлемент (датчик освещенности), обладающий светочувствительными свойствами, и электронный блок, обрабатывающий и передающий сигнал от фотоэлемента.

В качестве чувствительного датчика может быть использован фоторезистор или фототранзистор, это зависит от схемы, используемой при изготовлении конкретной модели.

Принцип работы данного устройства заключается в том, что при снижении уровня освещенности фотоэлемент срабатывает и замыкает свои контакты, подавая сигнал на электронный блок, с которого, в свою очередь, сигнал поступает в цепь управления подключенного оборудования.

Принципиальная схема и внешний вид модели, изготовленной на базе фототранзистора

Технические характеристики разных моделей различны, но основными, характеризующими возможности использования приборов, являются следующие:

  • рабочее напряжение сети питания;
  • электрическая мощность подключаемой нагрузки;
  • степень защиты корпуса;
  • температурный режим использования.

Внешний вид модели «ФР-602» со встроенным датчиком света

По своей конструкции фотореле могут быть выполнены со встроенным или выносным фотоэлементом, что определяет возможности использования конкретного устройства.

Приборы могут быть выполнены с предустановленными настройками и оснащены следующими регуляторами срабатываний:

  • порог реагирования на уменьшение-увеличение освещенности;
  • задержка времени включения, обеспечивающая защиту от ложных срабатываний;
  • регулирование диапазона освещенности.

Критериями выбора фотореле являются следующие параметры:

  1. Технические характеристики, определяющие возможности использования и схему включения.
  2. Наличие возможности выполнения индивидуальных настроек.
  3. Способ размещения (на элементах строительных конструкций или в электротехническом оборудовании).
  4. Наличие дополнительных элементов управления, расширяющих возможности использования устройства: таймер включения, датчик движения и прочие.
  5. Стоимость.

Преимущества и недостатки

Фотореле практично для различных объектов, требующих контроля освещения. Прибор позволяет экономить энергозатраты, в нужное время отключая лампы. Это является главным преимуществом элемента. А также стоит учесть и лёгкий монтаж, возможность подключения к одному датчику нескольких фонарей и простую эксплуатацию. Наличие таймера и датчика движения делает устройство более функциональным. В процессе использования датчик не требует постоянного внимания

Для получения всех преимуществ важно правильно установить фотореле и выбрать качественный элемент

Прибор с таймером очень удобен

Фотореле является элементов электрической цепи освещения на улице. Поэтому правильный монтаж обязателен при подключении. В противном случае возникнут сбои в работе, поломки и неисправности, которые приведут к дополнительным расходам

И также важно подобрать фотодатчик, соответствующий характеристикам ламп и необходимому уровню функциональности

Видеорекомендации позволяют более эффективно освоить особенности выбора и работы фотореле. В следующем видео представлен простой прибор, который эффективен для частного применения.

Устройство и принцип действия

Фотореле называют еще фотоэлемент или датчик света, устройство в автоматическом режиме включает свет в сумерки и выключает на рассвете.

Фотореле для контроля над освещением

Работа устройства основана на способности некоторых элементов изменять свои параметры под воздействием солнечных лучей. Чаще всего используются фоторезисторы, фототранзисторы и фотодиоды. Вечером, когда свет уменьшается, параметры светочувствительных элементов начинают меняться. Когда изменения достигают определенного значения, контакты реле замыкаются, обеспечивая питание подключенной нагрузки. На рассвете изменения идут в обратную сторону, контакты размыкаются, свет гаснет.

Виды устройств

Рекомендуем использовать провод ПВС, он лучшим образом зарекомендовал себя.

Само фр имеет разное назначение. Желательно установить в распределительный щит шкаф отдельный автомат на этот контроллер.

Ничего необычного, — есть источник питания 24V, электромагнитное реле, транзисторный ключ, ну плюс еще детали, фоторезистор, а так же весьма просторный круглый корпус, в котором без проблем можно разместить дополнительную схему, собранную объемным монтажом. Роль транзисторов в и других моделях обычно играют приборы, которые обозначаются как KTБ. Освещение в них возникает благодаря электрической дуге, занимающей место между двумя электродами.

Размещенное в небольших блоках, таких как USOP, приспособление разрабатывается с уменьшенной платой; Длительный срок службы. Принцип работы Изначально поговорим о том, как вообще работает это устройство. Для этого приборы оснащаются рефлектором, концентрирующим световые пучки в одном направлении. Схема фотореле и его принцип подключения в сеть чаще всего изображено на коробочке от устройства, это очень удобно, не нужно искать подходящее именно под Ваш прибор.

Фотореле и принцип его работы

Также к недостаткам можно отнести открытые контактные зажимы и отсутствие защиты подстроечного резистора на лицевой панели. Эти четыре варианты оптимальны для управления освещением на улице и отличаются простой схемой подключения. Присутствует встроенный фотоэлемент, а коммутирующая нагрузку деталь представлена в виде электромеханического реле. Фото — Подключение фотореле Установка реле и заземление В случае, если в квартире, доме или на улице применяется система заземления типа TN-S либо TN-C-S, электрическая схема питается от сети трехжильным кабелем фазовый провод, нулевой, заземление.

В любом случае нужно использовать качественные детали и предусмотреть защиту элемента от климатических воздействий. Днем при достаточном количестве света датчик освещенности размыкает цепь, и лампа выключается, а ночью происходит обратная последовательность действий: емкостное реле для управления освещением снижает сопротивление, и свет включается.

Роль транзисторов в и других моделях обычно играют приборы, которые обозначаются как KTБ. Выход типа ионизации или фотоэлемента зависит от числа электронов на аноде.

А знание принципа работы устройства позволит совершить правильный выбор. Применение мощного прибора QLT даёт возможность подключать к собранному устройству нагрузку с мощностью до Вт. До 10 А работает коммутируемая цепь А нагрузка подключается параллельно питанию схемы реле времени.

Размещение фотореле

Если неправильно определить место установки фотоэлемента, то даже корректные настройки и подключение прибора окажутся бесполезной тратой времени, поэтому стоит учитывать следующее:

  • читайте инструкцию перед монтажом, производители всегда оставляют в ней рекомендации или схемы подключения;
  • расположите фотодатчик так, чтобы на него не попадал искусственный свет, тень также исказит показатели и заставит устройство некорректно работать;
  • фиксировать гаджет в перевернутом виде тоже нельзя, это скажется на чувствительности, а также сроке эксплуатации;
  • устанавливать фотореле возле горючих поверхностей или химически активных веществ тоже нельзя;
  • при выборе места и способа монтажа учитывайте, насколько чувствителен прибор к грязи, пыли, влаги.

Выносные устройства располагают в таком месте, чтобы дневной свет оказался в прямой досягаемости. При этом следят за тем, чтобы включенный свет располагался как можно дальше от светильников. Фотореле обычно ставят в 2–3 метрах от приборов.

Если прибор требуется для высокого фонаря, то его фиксируют позади плафона. Так исключается риск случайного затемнения или попадания искусственного света.

Установленное по описанным правила реле не только сэкономит время, но и уменьшит расход электричества. Ориентируясь на заранее определенные параметры, человек сможет купить устройство, которое полностью удовлетворит его потребности.

Где поставить

Правильно выбрать место для установки фотореле для уличного освещения — тот еще квест. Надо учесть несколько требований:

  • На фотореле или фотодатчик (если он выносной) должен попадать дневной свет.
  • Любые источники искусственного света (фонари, окна, рекламные щиты) должны находится как можно дальше. Желательно чтобы устройство не реагировало на их включение/выключение.
  • Минимизировать возможность попадания света фар.

    Фотореле IEK со встроенным фоточувствительным элементом

При все при этом, высота установки фотореле — на уровне 1,8-2 м. Это даст возможность регулировать параметры «с земли». Можно и выше, но понадобиться стремянка/лестница или стул/табуретка.

Как понимаете, найти такое место непросто. Есть несколько хитростей, которые облегчают решение:

  • Оградить фотореле или фотодатчик от света из окон или от фонарей (говорят от «засветки») можно при помощи 15-20 сантиметрового отрезка пластиковой трубы черного цвета и большого диаметра. Нижний край подпилить под углом, чтобы труба «смотрела» вверх. Конкретно угол подбирается «по месту», но обычно получается в районе 45-30° от вертикальной плоскости (стена, столб и т.д.).
  • Если фотореле ставится на один мощный светильник, разумнее всего разместить его сзади плафона. В зоне где свет попадает меньше всего.

    Правильно выбрать место для фотореле

И еще совет из практики: подстроить параметры работы проще, если датчик освещенности фотореле стоит на восточной или западной стене. Но только в том случае, если там нет ярко светящихся объектов. В таком случае лучше всего выбирать ту сторону, где «засветка» меньше всего.

Пошаговая инструкция по монтажу

Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.

Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

На сегодняшний день существуют различные варианты изготовления, а именно:

  • с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
  • уличный либо комнатный вариант использования (зависит от класса защиты IP);
  • фотоэлемент встроенный либо внешний.

В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.

Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:

  1. Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.
  2. Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.
  3. Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.
  4. Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.
  5. Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.
  6. Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.
  7. Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.
  8. Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (отметка «-»). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).
  9. Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.

Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.

Инструкция по подсоединению фотореле фирмы Feron

Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.

Установка и настройка своими руками: пошаговая инструкция

Чтобы подключить фотореле к фонарю, который уже стоит на столбе, отключается подача электроэнергии в щитке и проверяется коробку на наличие напряжения.

Последовательность действий при монтаже устройства:

  • протягивание питающего провода к месту, на котором будет установлен подключаемый выключатель;
  • зачистка жил на 10-12 мм;
  • сверление отверстий в корпусе;
  • крепление в отверстиях уплотнителей, защищающих от влаги и пыли;
  • подключение проводов в соответствии со схемой;
  • отрезка провода для подключения к светодиодному прожектору;
  • зачистка изоляции на 10-12 мм;
  • подключение проводов к светодиодному прожектору;
  • присоединение заземления к патрону (если корпус осветительного оборудования из металла).

Провод для подключения фотодатчика лучше использовать трехжильный. На столбе или стене он размещается так, чтобы отверстия расположились снизу. Такое расположение защитит от пыли и влаги.

Можно перейти к настройке подключенного оборудования. Для имитации ночи в комплект включается черный пакетик. На корпусе размещен регулятор, позволяющий выбирать интенсивность света, при которой лампа должна загореться. Чем ближе регулятор к знаку минуса, тем позже будет включаться светодиодный светильник.

Последний шаг – подключение к сети в щитке.

При отсутствии знаний в электрике лучше доверить подключение специалисту.

Разновидности датчиков освещённости

Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.

Пример фотореле с датчиком движения

Среди них:

  • Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
  • Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
  • Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
  • Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.

Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:

  • Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.
  • Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.

Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.

Производители фотореле: страны и цены

Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.

Сравнительная таблица фотореле разных производителей

НазваниеТок коммутации, АРабочее напряжение в сети, ВСтепень защиты, IPПроизводительЦена, руб.
ФР-61024054Украина150
PS-1622044Узбекистан200
HOROZ HL 4722523044Турция210
FERON SEN 272522054Китай250
ФР-601523044Россия420
SOU-11623056Чехия650
Люкс-2823044Россия800
Luna 126 Star Theben1623055Германия2500

Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.

Фотореле IEK

В нашей стране очень популярны фотореле российского производителя IEK.

На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку

Таблица характеристик фотодатчиков марки IEK

ПараметрыФР-600ФР-601ФР-602
Предельная нагрузка при использовании с лампами накаливания, Вт130011002500
Предельная нагрузка при использовании с люминесцентными лампами, Вт7806001500
Мощность во включённом состоянии, Вт0,45–6,60,45–6,60,45–6,6
Максимальный ток нагрузки, А3–61020
Рабочий уровень освещённости, Лк5–15 (без регулировки)5–505–50
Период отсрочки, с1616
Уровень защиты по ГОСТ 14254IP44IP44IP44
Степень защиты от поражения токомIIII
Диапазон рабочих температур, оС-25 … +40-25 … +40-25 … +40

Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.

Выбор светильников

На улице необходимо устанавливать особые пыле-влаго защищенные светильники. Степень защищенности корпуса отображается классом безопасности. Он обозначается латинскими буквами IP и двумя цифрами, которые идут за ним. Первая цифра отражает степень защиты от попадания пыли, вторая — влаги. Чем меньше число, тем ниже защита. Например, IP 44 , имеет более низкий класс защиты чем IP 65. Конкретная расшифровка значения каждой цифры приведена на фото ниже.

Расшифровка цифр в группе безопасности светильников

Понятное дело, что уличное освещение дома лучше делать со светильниками класса IP 68, но они стоят довольно дорого, да и ассортимент их не так велик. Зато никаких проблем с их работой вы иметь не будете — ни во время дождя, ни во время сильного ветра, несущего пыль.

Какие использовать лампы

Если говорить о лампах для уличного освещения, лучше всего использовать не лампы накаливания, а светодиодные или эконом-лампы. Самый лучший вариант — светодиодные. При малом потреблении электроэнергии светят они очень ярко. Например, лампа, потребляющая 7 Вт выдает света как 50 Вт лампа накаливания (или 650 lm). При этом они практически не греются, так что находящиеся рядом пластиковые детали не перегреваются. Несколько ограничивает область применения температурный режим эксплуатации от -20°C до +40°C.

Если есть желание еще больше сократить расходы на уличное освещение, можно установить светильники на солнечных батареях. Это кстати, тоже светодиодные лампы (LED), в корпусе которых находится аккумуляторная батарея. За светлое время суток батарея накапливает энергию, которая потом расходуется на освещение. Такие светильники есть разных форматов — от небольших, которые втыкаются вдоль дорожки, до солидных прожекторов, которые можно использовать для освещения дорог.

Светильники на солнечных батареях могут быть разными

Вообще, уличные светильники на солнечных батареях есть разные по оформлению и по способу монтажа. Самые простые варианты — садовые — могут просто втыкаться в землю (на фото слева), есть также подвесные варианты, которые можно развесить на деревьях, веранде. Есть герметичные модели, которые могут плавать в воде. Запустить такой светильник в пруд — отличное решение (второе изображение слева).

Не так давно появились модели, которые можно встроить в дорожку или лестницу (справа). Стоят они довольно много, но если учесть, что затраты на монтаж минимальны (не надо прокладывать кабель), а расходы на освещение вообще отсутствуют, то такое вложение крайне выгодно.

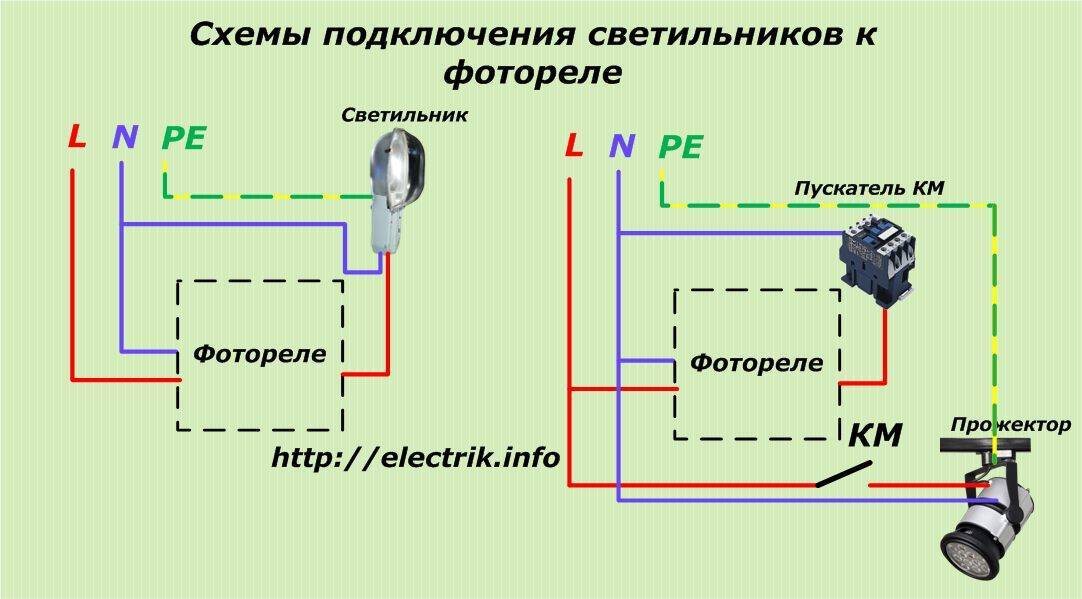

Возможные схемы подключения фотореле для уличного освещения

Итак, определено предназначение и принцип действия фотореле, по сути выполняющего функции автоматического выключателя света. Отсюда следует простая схема подключения: на датчик подается фаза, которая уходит из двух выходов и поступает на светильник или другой осветительный прибор. Поскольку устройство нуждается в питании, то один из контактов является нулевым. Для повышения безопасности при эксплуатации изделия в идеале желательно подключить заземление.

Чтобы понять, какой выбрать датчик, учитывается мощность нагрузки (суммарная мощность источников света, ламп). С повышением мощности оборудования возрастает его стоимость. Чтобы сэкономить, питание в цепи можно подавать через магнитный пускатель. Для этого по-прежнему потребуется фотореле, но в данном случае можно будет использовать устройство малой мощности, поскольку при последовательном подключении учитывается мощность магнитного пускателя, а не самого датчика. На выводы изделия подается желаемая нагрузка.

Если в электрической цепи будут использоваться дополнительные датчики (движения, времени), то они подключаются последовательно после фотореле. Порядок, в котором будут расположены датчики движения и времени, не имеет значения. Если в какой-то момент нужно будет избавиться от этих датчиков, достаточно просто изъять их из схемы, она все равно будет функционировать.

Виды прожекторов

Светодиодные системы, предназначенные для уличного освещения, представлены разнообразными вариантами, среди которых можно выделить следующие:

  • Светодиодные прожекторы, конструкция которых включает датчик движения. Они обеспечивают подсветку для автотранспорта, приближающегося к частному дому или гаражу. Можно отрегулировать чувствительность, исходя из конкретных условий эксплуатации. При необходимости настраивается и период времени, в течение которого светильник будет гореть после срабатывания датчика.
  • Прожекторы, использующие датчики движения, работающие от солнечных батарей. Такая схема очень удобна, когда отсутствует возможность подключения к электрической сети. Используются для освещения территорий, на которых установлены источники света, функционирующие в автономном режиме. Монтаж солнечной панели производится отдельно так, чтобы она захватывала максимальное количество солнечного излучения. В дневное время энергия накапливается и расходуется с наступлением темноты.
  • Прожекторы с галогеновыми лампами, оборудованные инфракрасными датчиками движения, реагирующими на тепловое излучение объекта. Данные приборы действуют на расстоянии до 12 метров без потери функциональности при низких температурах и других неблагоприятных погодных условиях.

Выбор места установки

Для корректной работы фотореле важно правильно выбрать его местоположение. Необходимо учесть несколько факторов:

  • На него должен падать солнечный свет, то есть он должен быть под открытым небом.
  • Ближайшие источники искусственного света (окна, лампы, фонари и т.д.) должны находится как можно дальше.
  • Не желательно чтобы на него попадал свет фар.
  • Желательно расположить его не очень высоко — для удобства обслуживания (надо периодически протирать поверхность от пыли и смахивать снег).

Чтобы светочувствительные автоматы работали корректно, надо правильно выбрать местоположение

Как видите при организации автоматического освещения на улице выбрать место для установки фотореле — не самая простая задача. Иногда приходится переносить его несколько раз, пока найдешь приемлемое положение. Часто, если датчик света используют для включения фонаря на столбе, фотореле стараются расположить там же. Это совершенно не обязательно и очень неудобно — счищать пыль или снег приходится довольно часто и каждый раз залезать на столб не очень весело. Само фотореле можно разместить на стене дома, например, а к светильнику дотянуть кабель питания. Это наиболее удобный вариант.

Самостоятельное создание фотореле

Энтузиасты радиолюбители могут попробовать сделать реле своими руками из доступных в продаже компонентов. Как уже говорилось, основным элементом системы является фотодатчик: это могут быть фотоэлементы, транзисторы, диоды и фоторезисторы.

Рассмотрим создание простого сумеречного переключателя на базе симистора.

Предлагаемая принципиальная схема простейшего фотореле содержит:

  • симистор марки Quadrac Q60;
  • фотоэлемент ФСК;
  • опорный резистор, отмеченный как R1.

Если освещения нет, происходит открытие симисторного ключа и свет включается. При росте уровня освещенности напряжение смещается, а яркость подсоединенного светильника падает вплоть до отключения.

Усложним прибор, добавив релейный выход. Дополненная схема подключения фотореле:

В ней есть следующие компоненты:

  • V1 — первый транзистор усиления сигнала. В составе последнего находятся резистор R1 и фоторезистор с меткой PR1;
  • VT2 — второй транзистор контроля реле К1;
  • VD1 — диод шунтирования напряжения. Он предохраняет транзисторы от бросков напряжения при отключении катушки.

При освещении PR1 в системе возникнет ток, достаточный для активации реле.

Приведенная схема очень проста и обеспечит лишь грубое срабатывание датчика. Но ее можно дополнять различными элементами, увеличивающими чувствительность и скорость работы, а также устанавливающими пороговые значения.

Основные технические характеристики

Но если она утеряна — ничего страшного; просто следует всегда помнить о приведенной выше цветовой схеме.
Еще один большой плюс устройства ФР — возможность работы в цепях постоянного тока напряжением 12 В. Такие устройства ставят в местах, где свет необходим только во время нахождения рядом человека — возле туалета, на заднем дворе и т.
Скоммутированы на разных этажах, от разных электро-сборок, выводы подключены к РИП, а они уже ИК-фонарям. Порядок подключения Саморегулирующая подача освещения в помещение или во двор производится с помощью использования фотореле.
Если реле устанавливается вблизи осветительной лампы, то устройство следует закрепить таким образом, чтобы лучи света от нее не влияли на работу фоточувствительного сенсора. Нижней части нужно задать такой угол, под которым труба будет направлена вверх. Установить подобное оснащение можно самостоятельно, без помощи электриков.
Прибор может быть выполнен в цельном корпусе со встроенным чувствительным элементом, либо с выносным датчиком. Многих волнует вопрос, как автоматизировать внешнее освещение жилья, чтобы лампы сами загорались с наступлением сумерек, и гасли с восходом солнца.

Они характеризуются вспомогательными клеммами, куда подсоединяются заземляющие провода. А с наступлением нового дня, освещенность увеличивается, контакты размыкаются, и источник искусственного света выключается.

Наличие возможности выполнения индивидуальных настроек. Способ размещения на элементах строительных конструкций или в электротехническом оборудовании. Чтобы выбрать подходящее фотореле, следует учесть ряд факторов. Чтобы правильно подключить фотореле к светильнику с лампой ДРЛ, нужно добавить в схему дроссель или ПРА пускорегулирующий аппарат либо приобрести светильник со встроенным пускателем.

Астротаймер стоит намного дороже фотореле, но с ним нет никаких хлопот, ни с местом установки ни с засветкой. Через него происходит управление датчиком. Скоммутированы на разных этажах, от разных электро-сборок, выводы подключены к РИП, а они уже ИК-фонарям. Все соединения проводов должны быть в специальном герметичном монтажном коробе.
Как правильно подключить фотореле IEK для автоматического включения и отключения освещения

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
