Как делается подсветка лестницы светодиодной лентой

Варианты работы светодиодного освещения

Режимы работы могут быть следующие:

  • Постоянное освещение;
  • интеллектуальная подсветка.

Постоянный режим работы

Преимущество такого способа освещения – максимальная простота монтажа и минимальные затраты. С наступлением темноты вы включаете освещение и оно работает до утра.

Недостатки постоянного режима работы подсветки:

  • Постоянный расход электроэнергии
  • существенное уменьшение времени жизни светодиодов

Интеллектуальные системы управления

Управление освещением широко используется в комплексных решениях проектов «умный дом». Управляющие блоки создают на основе микроконтроллеров. Большинство авторов предлагают использовать в качестве управляющего модуля — плату Ардуино.

Для решения нашей задачи будет достаточно такого маленького чипа, стоит который меньше пачки сигарет.

Необходимые материалы для монтажа подсветки

Все, что нам понадобится:

Материалы

  • LED источники света (см. ниже);
  • драйверы питания для светодиодов;
  • профиль для прокладки кабеля электроснабжения;
  • провода;
  • крепёжные элементы (шурупы, скобы, коннекторы для проводов).

Инструменты

  • Электродрель либо мощный шуруповёрт;
  • измерительная рулетка, ножницы, канцелярский нож.

Источники освещения

Если мы делаем настенное расположение осветительных приборов, в качестве источника освещения можно использовать компактные светодиодные светильники, расположенные через 2-3 ступеньки. Для экономии возможно использовать миниатюрные сверхъяркие диоды, вмонтировав их в крышку короба электропроводки.

Для монтажа непосредственно на ступеньках оптимальным выбором станет светодиодная лента. Светодиоды можно взять как монохромные, так и RGB.

Подсветка лестницы светодиодной лентой с датчиком движения

Если вы приобретете дополнительно датчик движения, вы сможете обезопасить себя и лишний раз не тратить электричество на ненужную подсветку. Если кто-то подошел – она сразу же загорается, после гаснет.

Как будет происходить включение, и выключение зависит от датчика, который вы купите. Датчики с крутыми функциями мы покупать не рекомендуем – это лишняя трата денег, но и китайские лучше не брать – они редко срабатывают.

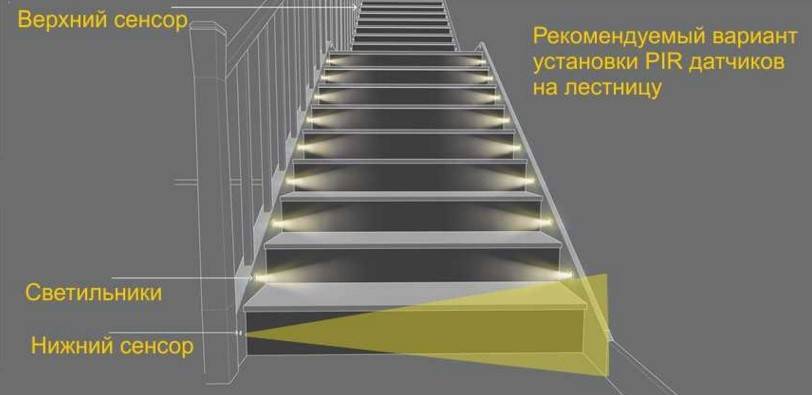

Датчик должен устанавливаться в месте, где его ничего не будет закрывать. Лучшим решением можно назвать установку датчика под первую ступеньку. Когда подключили экспериментируйте с углом захвата.

Как установить подсветку

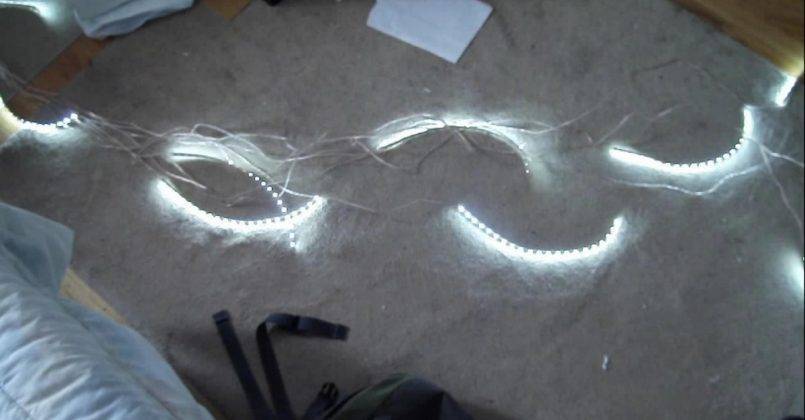

Для того чтобы осуществить подсветку нужно разделить ее по нужному для вас размеру. На ней зачастую уже отмечены места для разделения. Припаиваем или используем коннекторы для дальнейшего подключения подсветки.

Предварительно наносим на ступени средство для их обезжиривания. Для защиты подсветки от повреждений можно прикрепить сверху и снизу алюминиевый профиль.

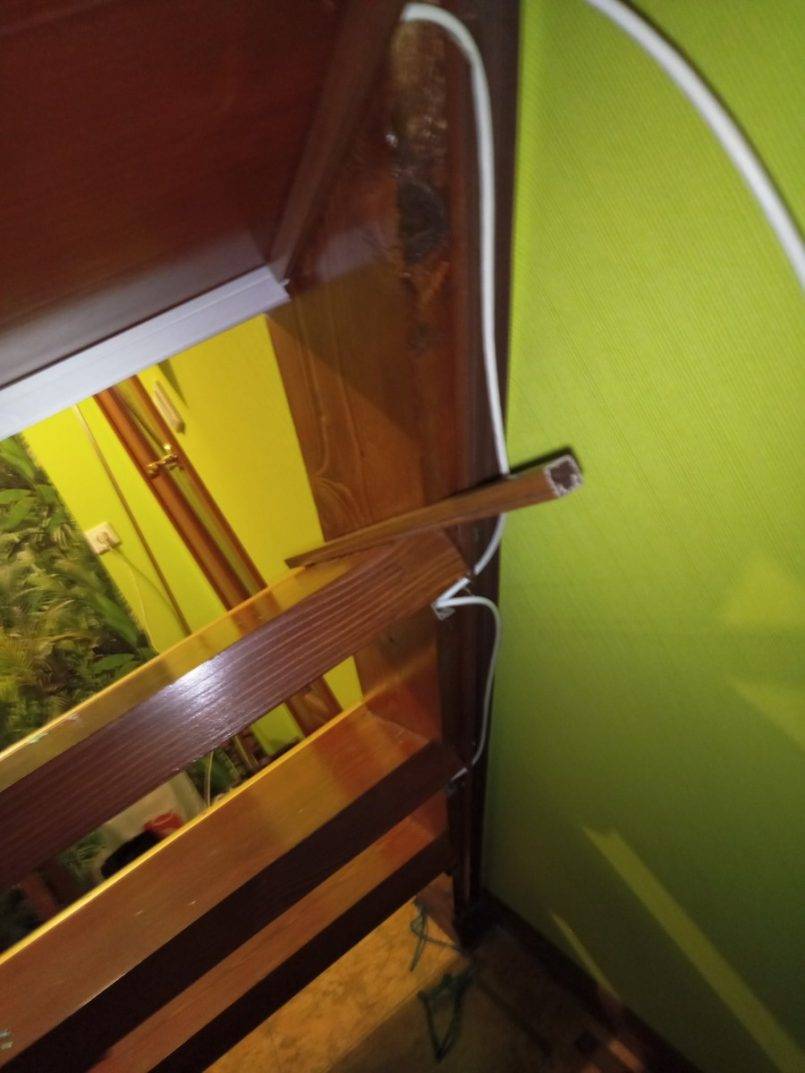

Перед верхней и нижней ступеней устанавливаем датчики движения. Проводку прячем с помощью кабель канала или закрепляем на стену.

Проверяем, правильно ли подключены все элементы, а затем тестируем подсветку. Освещение лестницы диодной лентой готово.
