Схема подключения
Светодиодная лента представляет собой бухту, которую можно разрезать в определенных местах. Если следовать этому правилу, то самый короткий отрезок будет содержать несколько последовательно соединенных светодиодов и резистор.
Схема отрезка монохромного осветительного прибора.
Схема RGB(RGBW)-ленты несколько сложнее, но принцип тот же – при разрезании в установленных местах можно получить отрезок с последовательно соединенными элементами.
Схема RGB-осветителя.
Если резать не соседние терминалы, то можно получить несколько таких отрезков, соединенных между собой. Поэтому заготовленные куски ленты также подключаются параллельно друг другу, но соединять их надо последовательно. Так построена схема этого светильника.
Для сборки полной схемы потребуется источник питания на соответствующее напряжение и потребляемый ток, который равен току полной длины используемого полотна с запасом 20-30%. Светодиоды нетребовательны ко многим параметрам питающего напряжения, поэтому им не нужен блок питания с хорошим сглаживающим фильтром или даже со стабилизатором. Вполне подойдет легкий, компактный и недорогой импульсный источник напряжения.
Также нужен будет выключатель питания. В некоторых случаях потребуется автоматический выключатель защиты сети. В итоге общая схема подключения монохромной ленты будет выглядеть так:
Схема подключения коротких отрезков LED-полотна.
Минимальный ток автоматического выключателя выбирается с небольшим запасом из соотношения Iсраб>Iленты*(220/Uпитания), где Uпитания – напряжение питания ленты.
Схема подключения длинных отрезков LED-полотна.
По такой схеме можно подключать куски длиной до 5, максимум до 10 метров. Если общая длина отрезков больше, то по проводникам на полотне пойдет слишком большой ток, что приведет к перегреву или перегоранию. Поэтому полотна с большой общей длиной разбивают на группы 5-10 метров и запитывают их параллельно.
RGB-лента подключается подобным способом, но использовать ее в статическом режиме неинтересно, поэтому появляется еще один элемент – RGB-контроллер, управляющий цветами свечения в динамике.
Подключение RGB-освещения.
Если общая длина не позволяет запитать ленту в последовательном виде, поступают так же, как и в монохромном варианте, но добавляется еще одна проблема – нагрузочная способность контроллера. Чтобы не перегрузить его выходы, добавляют усилители сигнала – по одному на каждую группу отрезков.
Для соединения комплектующих между собой можно использовать специальные коннекторы. С их помощью подключаются отрезки полотна между собой под разными углами. Но, несмотря на заверения производителей, надежность этих приспособлений не сравнится с традиционной пайкой. Поэтому рекомендуется освоить этот процесс и монтировать ленту только с помощью паяльника.
С помощью коннектора подключить светодиодную ленту можно за минуту.
Материал и инструмент
Все инструменты для гипсокартона должны находиться в одном месте. Набор инструментов:
Схема разметки и крепления профилей к потолку
- Потребуется метр или рулетка, а также карандаш.
- Должен быть длинный строительный уровень.
- Потребуется перфоратор.
- Набор отверток. Как плоские, так и фигурные отвертки разной длины.
- Строительный нож с набором лезвий. Может подойти канцелярский, но он не такой надежный.
- Ножницы для резки металла.
- Рубанок для гипсокартона нужен для шлифовки краёв листа.
- Угол понадобится для монтирования деталей под углом 90 градусов.
- Нить для точности.
- Коронки для проделывания отверстий под светоприборы.
- Набор шпателей.
- Валики.
Необходимые материалы:
- профили – направляющий (НП) и потолочный (ПП);
- подвесы одинаковой длины;
- крепежи – дюбеля и саморезы. Есть специальные саморезы для крепления профилей между собой, а также саморезы для крепления к стене и базовой основе. Если основа с элементами дерева (дранка), тогда саморезы по дереву;
- металлические уголки. Для большей прочности;
- провод, выключатели, гофра, предметы для света;
- гипсокартон потолочный;
- армированная сетка серпянка;
- шпаклевка для гипсокартона «Финиш»;
- краска или обои;
- клей для гипсокартона или «жидкие гвозди».
Порядок изготовления двухуровневого потолка из гипсокартона своими руками
Если вы решили весь ремонт выполнить самостоятельно, предлагаем разобраться, как правильно сделать потолок из гипсокартона. От этого зависит внешний вид, срок службы и безопасность эксплуатации потолочной конструкции.
Перед выполнением работ следует ознакомиться с основными нюансами
Материалы и инструменты
Перечень необходимых материалов и инструментов зависит исключительно от конструктивных особенностей конкретной подвесной системы. В обязательном порядке надо иметь в наличии:
- листы гипсокартона с нужными характеристиками;
- профиль для изготовления каркаса;
- металлические подвесы;
- крепёж;
- лазерный уровень;
- измерительные инструменты;
- шуруповёрт;
- грунтовка;
- шпатели;
- отделочный материал;
- элементы системы освещения.
Перечень используемого инструмента и материалов может отличаться
Подготовка своими руками проекта подвесного потолка из гипсокартона
В состав проектной документации должны входить:
- эскиз. Его выполняют в цвете и масштабе;
- чертёж. Здесь детально прочерчиваются все элементы будущей системы. Если конструкция многоуровневая, то для каждой разрабатывается отдельный чертёж;
- расчёт материалов. От тщательности выполнения данного этапа во многом зависят финансовые затраты и строгое соблюдение технологии в будущем.
Расчёт проекта подвесного потолка из гипсокартона лучше доверить профессионалам. Разработку своими руками стоит выполнять с учётом:
- площади комнаты;
- стилистического и цветового оформления помещения;
- конфигурации и высоты потолка.
Готовый проект стоит согласовать со специалистами
Пошаговая инструкция по изготовлению потолка из гипсокартона своими руками
Избежать типовых ошибок, совершаемых начинающими строителями, поможет пошаговая инструкция по изготовлению потолка из гипсокартона своими руками. Придерживаясь приведённой пошаговой инструкции, вы сможете создать красивую и надёжную систему, которая гармонично впишется в интерьер комнаты.
Как сделать своими руками каркас потолка из гипсокартона: последовательность действий
Чтобы потолочная система получилось прочной и надёжной, стоит детально разобраться, как сделать каркас для потолка из гипсокартона своими руками. Конструкция должна обладать достаточной прочностью. Работы выполняются в следующей последовательности:
| Иллюстрация | Описание действия |
 | С помощью лазерного уровня ищем самую низкую точку или угол в комнате. Они будут являться началом для расположения будущей системы. При отсутствии светильников гипсокартон будет располагаться на расстоянии 5 см, при наличии – через 9 см, но не менее 4 см. |
 | Наносим разметку. С помощью цветного шнура отбиваем линии, которые будут соответствовать положению направляющего профиля. В соответствии с разработанным проектом наносим рисунок на потолок. При этом учитываем, что на чертеже точки пересечения соответствуют точкам пересечения гипсокартона, а мы выполняем разметку для крепежа. |
 | Вдоль выполненной разметки крепим направляющий профиль. Для фиксации можно использовать уже готовые отверстия или прибегать к сквозному монтажу. Расстояние между закручиваемыми шурупами не должно превышать 0,5 м. |
 | Крепим направляющие к потолочной поверхности, в соответствии с ранее выполненной разметкой. |
 | К направляющим, прикреплённым к потолочной поверхности, крепим внешний бортик и внутренние направляющие. |
Конструктивное исполнение каркаса может существенно отличаться. При большом расстоянии между направляющими используются подвесы и потолочный профиль. Предлагаем посмотреть видео, описывающее процесс монтажа потолка из гипсокартона своими руками указанным способом.
Watch this video on YouTube
Установка гипсокартона на каркас
После монтажа каркаса приступаем к установке гипсокартона на потолок. Работы выполняются в следующей последовательности:
Иллюстрация
Описание действия
Все элементы отрезаются в размер
Важно обеспечить высокую точность, так как корректировка на высоте достаточно затруднительна.
Листы крепятся к элементам каркаса. Фиксацию производят через каждый 10 – 15 см.
Финишная отделка потолка из гипсокартона
На заключительном этапе выполняют отделку потолка из гипсокартона с учётом разработанного дизайна. Первоначально заделываются швы с помощью шпаклёвки. Затем наносится слой грунтовки, а потом два слоя шпаклёвки. После полного высыхания последнего слоя потолочная поверхность окрашивается, либо отделывается каким-нибудь материалом.
Как сделать потолок из гипсокартона с подсветкой: описание работ
Ниже будут подробно расписаны этапы работ по монтажу гипсокартона и созданию освещения.
Разметка, сборка каркаса первого уровня
Необходимо подготовить различные инструменты, потребуются:
- рулетка;
- строительный нож;
- уровень;
- перфоратор и шуруповерт;
- грунтовка, шпатлевка и инструменты для работы.
- На расстоянии 10-15 см от потолка поставить отметку, и с помощью уровня провести линию по периметру помещения.
- В это же время проводится разметка будущего расположения осветительных приборов для проведения электропроводки. Проводка подводится заранее, чтобы с установкой ГКЛ все кабели были скрыты от глаз.
В местах соединения кабелей устанавливаются коробки, которые нужным образом пропаиваются и изолируются.

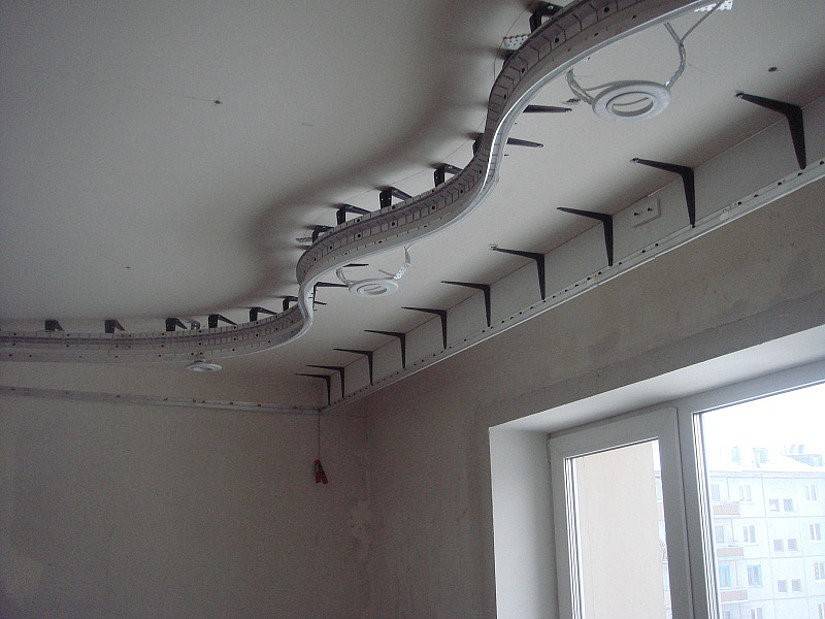

- Устанавливается металлокаркас. В соответствии с разметкой на стены закрепляются стартовые профили, в этом деле используются специальные дюбеля с шагом 25-30 см. По его установке сразу прикрепляются скобы фиксации на расстоянии 80 см друг от друга.
- Закрепляется основной профиль, правильность крепления контролируется с помощью уровня.
- Чтобы получить каркас первого уровня, основной профиль нарезается на отрезки, которые устанавливаются перпендикулярно по отношению к уже закрепленному профилю с помощью специальных «крабов». В итоге он должен выглядеть, как решетка с размером одной ячейки 40 см на 40 см. Для этого «крабы» устанавливаются на расстоянии 40 см друг от друга.
- С помощью шурупов 25 мм на металлокаркас устанавливаются листы гипсокартона. Рекомендуется использовать материал толщиной не более 9,5 мм, так можно подшить профиль в два слоя.
- Листы имеют стандартный размер 2,5 м на 1,2 м, шурупы крепятся с шагом 25 см.
- Щели между листами ГКЛ заделываются традиционным образом, шпаклевкой и лентой.
Крепление ГКЛ в два слоя делает конструкцию крепче, но установка второго слоя имеет свои особенности:
- у первого слоя следует замазать все стыки, убрать щели;
- на листы второго слоя предварительно нанести клей;
- второй слой гипсокартона крепить, смещая стыки, чтобы они не совпадали с первым слоем. Используются длинные шурупы 35 мм.
Установка каркаса второго уровня, создание ниш
Чтобы установить подсветку, организуется специальные пространства – ниши, где будет располагаться освещение. Это необходимо для парящих потолков.
- Разметка происходит вышеописанным образом.
- Наносится разметка, с помощью которой располагается переход между уровнями (ступенька второго уровня). Определяются места монтажа освещения, к этим точкам подводятся электрокабели.
- В соответствии с разметкой устанавливается стартовый профиль. В зависимости от дизайна может использоваться профиль для криволинейных конструкций.
- После на второй уровень монтируются детали основного профиля, на которые устанавливаются листы гипсокартона соответствующего размера и обрезки.
Парящий потолок из гипсокартона с подсветкой требует создания специальных ниш, где располагается освещение, которое и будет создавать удивительный эффект «парения». Для этого следует отгородить источник света от глаз специальным бортиком.
- ГКЛ должен выступать на 8-12 см от оборудованной ранее ступеньки.
- К его краю крепится бортик высотой 5-6 см, вырезанный из гипсокартона – этот отрезок приклеивают к П-образному профилю.
- Полученные стыки шпаклюют.
Сборка каркаса
Монтаж каркаса для подвесного потолка осуществляется двумя вариантами и зависит от того, открытый или закрытый тип конструкции используется в каждом конкретном случае.
Вариант №1. Открытый вариант конструкции.
Является самым простым вариантом и легко делается своими руками. В данной ситуации предполагается два варианта установки:
- встраивание;
- проделывание отверстий;
- подвешивание светильника под потолочной поверхностью. Вес светильника, который подвешивается, не должен быть выше 10 кг. Это связано с тем, что каркас и обшивка из гипсокартона не смогут выдержать больший вес.
При этом сам каркас монтируется по стандартной технологии, которую мы рассмотрим на примере сборки потолочного устройства с нишей.
Вариант №2. Скрытый вариант конструкции.
Данный способ несколько сложен в исполнении своими руками. Но если следовать этапам монтажа, даже такая конструкция окажется вполне осуществимой.
Здесь монтаж каркаса ведется по следующей схеме:
Установка основного профиля
- в первую очередь нужно отступить на 10 см от потолка;
- далее с помощью уровня (лазерного или водяного) проводим горизонтальную линию по всему периметру помещения;
- по линии разметки крепим к стене стартовый профиль с помощью дюбелей. Сделать шаг крепления необходимо в 50 см;
- далее нужно в стартовый профиль вставить основной потолочный. Его крепление осуществляется с помощью дистанцеров (подвесов);
- для этого профиля нужно сделать шаг крепления в 40 см;
В результате получился первый базовый уровень, который на данном этапе следует обшить листами гипсокартона. По этой схеме строим открытый тип конструкции. Но необходимо не забыть сделать одну вещь – провести проводку центрального освещения. Обычно в его роли выступает люстра или небольшие точечные светильники.
Теперь можно приступать к возведению ниши для подсветки:
- чертим разметку ниши на первом уровне;
- отступаем 4-6 см и крепим стартовый профиль. Такое расстояние равняется ширине карниза;
- профиль нарезаем на нужные куски ножницами по металлу;
- после этого в стартовый профиль вставляем основной. Он должен быть по длине равен высоте второго уровня. Он исполняет роль подвеса;
- с нижней стороны следует закрепить еще один стартовый профиль на подвесах;
- далее с помощью потолочных основных профилей соединяем всю конструкцию.
Собранная ниша
Теперь ниша готова и можно приступать к ее обшивке гипсокартонными листами.
Как можно оформить двухуровневый натяжной потолок: варианты
Двухуровневый потолок – лучшее решение для небольших комнат. Его делают в спальне, в детской, на кухне. Перед монтажом следует определиться с дизайном комнаты и правильно подобрать осветительные приборы.

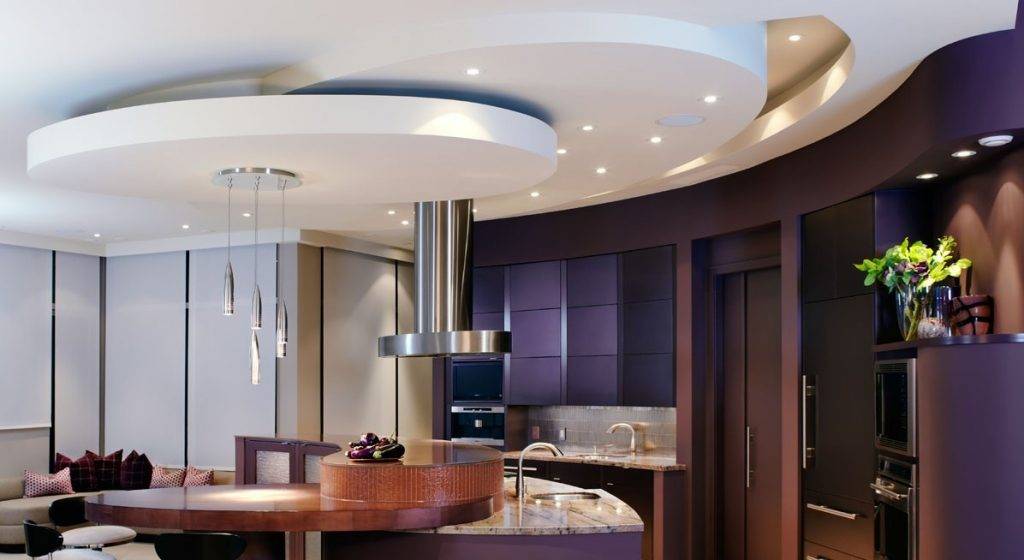

Кухня
На кухне желательно разграничение по зонам. Разные уровни потолка лучше делать над рабочими зонами, выделяя их при помощи подсветки.
Можно сочетать светильники разных цветов, они помогут создать четкую границу между зонами. Лучше брать не более трех оттенков светильников. В центре комнаты можно поместить небольшую люстру. Рабочие места следует дополнительно подсветить точечными источниками света.
Спальня
Для спальных мест лучше подбирать осветительные приборы с приглушенным светом. Можно создать для фотопечати «космический дизайн» комнаты. Тематику космоса дополнят мерцающие светодиоды, которые будут имитировать звезды.
Для «парящей» кровати подойдет такой же парящий потолок. Это будет органично выглядеть в комнатах с высокими потолками. Для подсветки используют светодиодные ленты теплых цветов и точечные светильники.
В спальне нужно избегать ярких расцветок светильников и подбирать теплые тона. Холодные оттенки создают рабочую атмосферу, что не подходит для спальных мест.
Детская
Для комнаты детей можно использовать солнечные, интересные цвета и дизайны – подойдут фотопечать, яркие радужные подсветки, светильники оригинальной формы. Двухуровневый потолок можно сделать с иллюзией неба и облаков (для этого поможет фотопечать на потолочном полотне). Подвесные элементы с мерцающими эффектами помогут создать нужную атмосферу. В качестве декорирующих элементов подойдут любые рисунки, которые нравятся детям. По контуру этих рисунков можно располагать подсветку. Любой ребенок будет в восторге.
Важно не перегружать комнату обилием цветов, резкие яркие краски быстро утомят ребенка. Лучше подбирать нейтральные решения
Коридор и гостиная
Потолок коридора, выполненный в 2 уровня, оформляют вставками квадратной или круглой формы по всей длине. Для создания простора лучше выбирать белые цвета. В коридорах и прихожих используются светодиодные подсветки и точечные светильники.

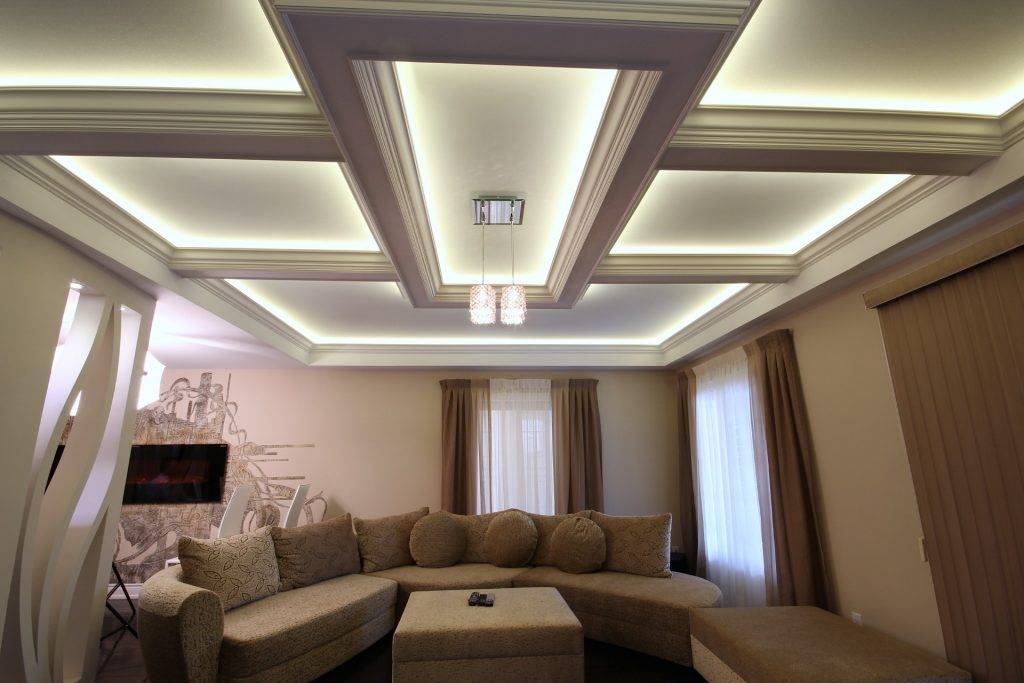

Для гостиной подбираются оригинальные и необычные дизайнерские решения. Элементы потолка делают контрастными ко всему дизайну помещения, подсвечивая их светильниками того же цвета. Для создания объема подсветка устанавливается по периметру с внешней стороны. Оригинально выглядят потолки с использованием геометрических фигур.
Ванная комната
В ванную комнату лучше делать двухуровневую конструкцию потолка. С подсветкой по внешнему периметру из влагозащитных источников света. Соблюдая четкость симметричность линий и фигур, чтобы не создавалось ощущение небрежности. Основной источник света в ванной не требуется.
Светильники в ванной комнате только влагозащищенные. Обычный светильник быстро выйдет из строя, вода при попадании на него может привести к возгоранию.
Гипсокартонные потолки получили огромную популярность благодаря своим характеристикам. Они легкие, просты в монтаже и уходе, стоят недорого и позволяют создать оригинальные неповторимые конструкции. Правильно подобранная подсветка поможет создать уникальный дизайн комнаты.
Выбор светильника
Современный рынок осветительных приборов имеет достаточно большое разнообразие осветительных приборов, которые могут стать подсветкой для подвесной конструкции из гипсокартона.
В такого рода подвесное устройство можно вставлять следующие осветительные приборы:
- точечные светильники;
- светодиодная лента;
- дюралайт;
- люминесцентные лампы;
- светопроекторы;
- лампы дневного света;
- стандартные люстры;
- комбинированное освещение.
Ассортимент
Выбор осветительного прибора, который будет выступать подсветкой на потолке, следует делать по следующим параметрам:
- размеры;
- тип потолочной конструкции (открытый или закрытый);
- наличие утеплителя и шумоизоляции;
- желаемый уровень освещения;
- стоимость прибора;
- функциональная или декоративная роль светильника;
- вариант установки (своими руками или мастером).
Способ установки
Опираться на эти параметры необходимо, ведь каждый вид осветительного прибора предусмотрен для определенных целей и имеет разные технические характеристик. Сделать правильный выбор можно только в том случае, если все правильно оценить. В вышеприведенный список можно включить и ряд других параметров, актуальных в конкретной ситуации.
Например, при использовании светодиодной ленты, вам понадобится докупить специальное оборудование: пульт для дистанционного управления, контролер и т.д.
В чем основные особенности гипсокартонного потолка с подсветкой
Отделка потолков является завершающим этапом внутренних отделочных работ. Именно на этом этапе можно полностью реализовать свои технологические задумки и фантазию. Гипсокартонные потолки в один или в несколько уровней с подсветкой, помогут вам не только качественно улучшить интерьер помещения, но и поднять собственный профессиональный уровень. Почему потолок с подсветкой вызывает такой интерес у потребителей? Ответ лежит на поверхности. За счет сочетания конфигурации потолочной поверхности и новых световых технологий стало возможным получить совершенно поразительный зрительный эффект. Аккуратно сделанный потолок, подсвечиваемый в определенных местах, совершенно преображает все внутреннее пространство. Кардинально меняется визуальное восприятие внутреннего пространства.
Идея использовать подсветку в квартирном дизайне не нова. Раньше ставка в этом плане делалась на использование люстр, бра и других светильников, расположенных на открытых участках. Сегодня акцент в потолочном дизайне смещается на использование для потолочного дизайна скрытых или открытых источниках освещения, встраиваемых непосредственно в потолочную поверхность.
На заметку: встраиваемые светильники используются только в тех подвесных системах, где конструкция имеет каркасную основу, при сооружении которой необходимо учитывать размеры корпуса светильник и их количество.
Однако не каждый может себе позволить такой вариант, когда основную нагрузку в плане освещения берут на себя встраиваемые осветительные приборы. Все дело в том, что подвесные потолочные системы съедают драгоценную высоту помещений, которая во многих квартирах итак ограниченна жесткими рамками. Даже при сооружении потолков в один ярус потребуется опускать всю конструкцию на 15 см. Учитывается толщина гипсокартонного листа и высота корпуса встраиваемого светильника, которая составляет, минимум 10 см.
Можно использовать для этого второй уровень, который будет выполнен в виде ступеней или одного центрального элемента в центральной части потолочной поверхности. Это при условии, что площадь комнаты достаточно большая. В небольших помещениях, особенно в коридорах, в прихожих и в спальнях с этой задачей прекрасно справляется подвесной потолок, оборудованный подсветкой. Эта технология одновременно решает две задачи:
- сохранение высоты потолков в помещении;
- добавляет оформлению потолочной части большей эстетики.
Как это сделать, и какие типы потолков с подсветкой применимы на практике, разберемся подробнее.
Разновидности двухуровневого потолка
При разработке дизайн-проекта подвесного потолка из гипсокартона в двух уровнях, профессионалы предлагают следующие варинаты конструктивных решений:

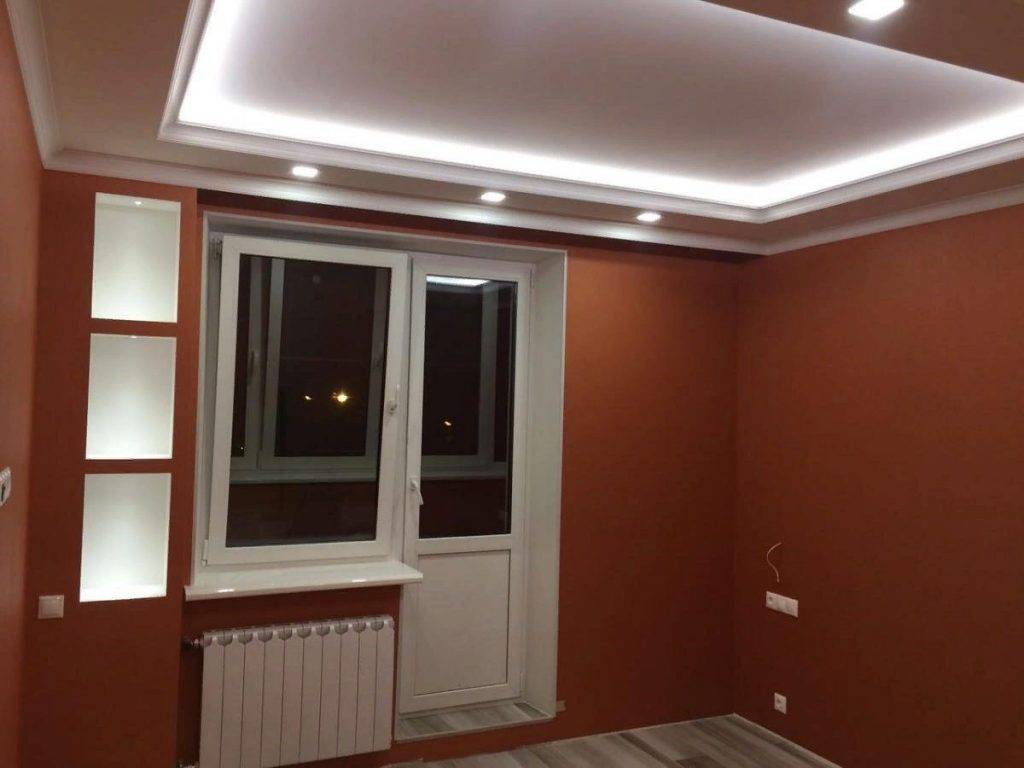

- Рамочный ортогональный потолок. Классическое решение, которое подходит практически для любой комнаты с правильной геометрией. Конструкция характерна наличием ряда особенностей:
По периметру комнаты устраивается короб из гипсокартона в виде рамки.
Короб из гипсокартона
- Ширина короба составляет примерно 10% – 15% от наименьшего габарита помещения.
- Толщина конструкции подбирается, исходя из высоты эксплуатируемого пространства, но, как правило, не менее 150 – 200 мм.
- В центре комнаты монтируется второй уровень подвесного потолка, внутри короба.
- Толщина второго яруса составляет около 50 мм.
Монтаж двухуровнего потолка
- Короб может отстоять от стен на расстояние до 20 – 50 мм, что создаёт эффект плавающей конструкции.
- По периметру короба устраивается точечное освещение, а в центре второго яруса часто вешается изящная люстра.
- Между первым и вторым ярусом, а также в месте сопряжения плавающего потолка со стенами часто монтируется светодиодная или неоновая лента для усиления визуального эффекта.
Монтаж второго уровня

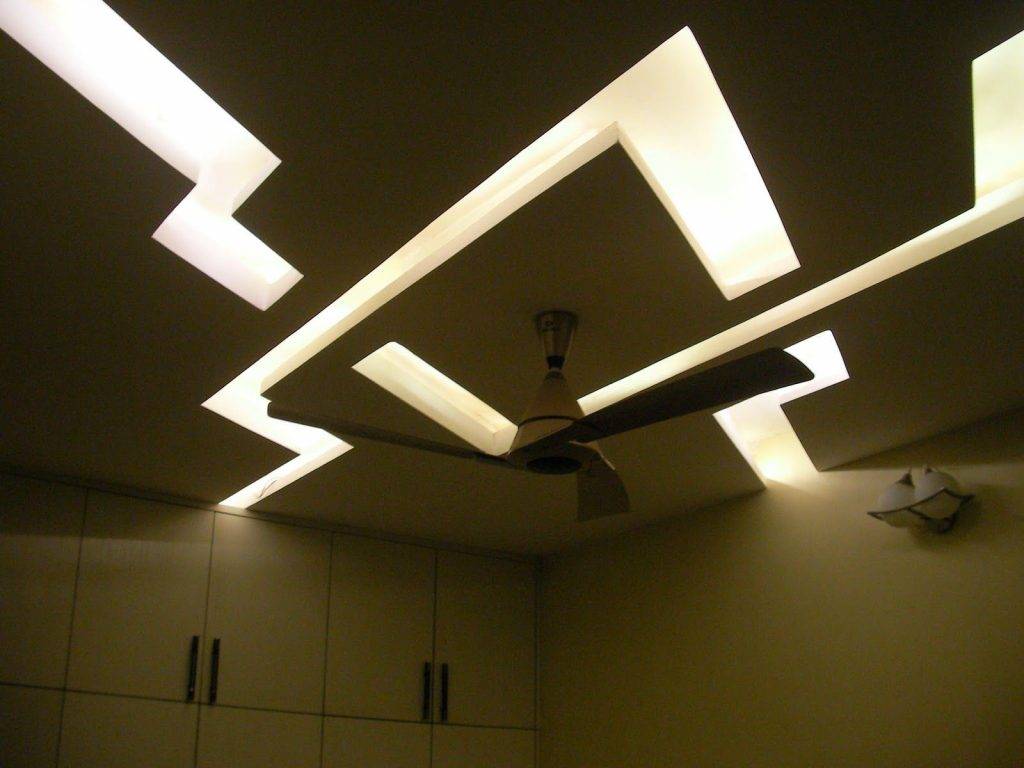

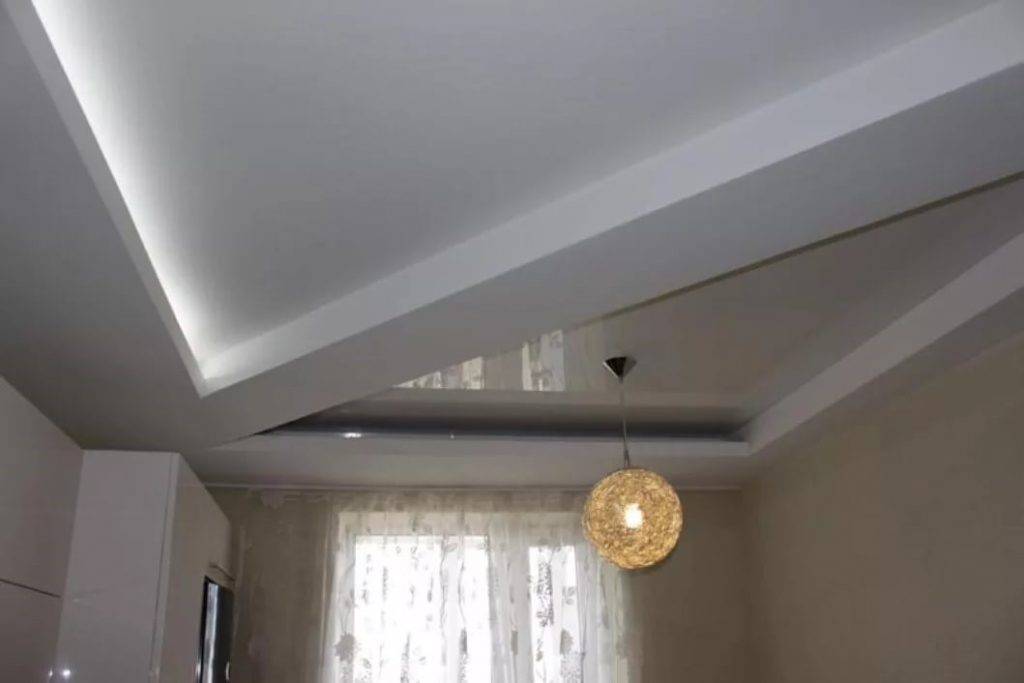

- Диагональный потолок. Характерен для стиля модерн или хай-тек. Поверхность потолка пересекают диагональные линии из короба, на котором на одинаковом или разном расстоянии друг от друга устраиваются точечные светильники.
Диагональный потолок
Потолок данной категории мотет быть ассиметричным и не зависит от формы комнаты. Чаще всего, такая конструкция оптимально сочетается с аналогичными диагональными линиями, используемыми в отделке стен.
Разные каскады данной конструкции могут окрашиваться в яркие цвета и контрастировать между собой.
Интерьер с диагональным потолком
- Зональный потолок. Для такой конструкции характерно создание единой плоскости в одном уровне, с локальными понижениями или повышениями, выполненными из гипсокартонных коробов.
Зональный потолок
Как правило, в центре зонирования устраивается более мощное освещение с отдельным выключателем, которое регулируется по интенсивности светового потока.
Интерьер с зональным потолком
При выборе типа потолка следует учитывать особенность и стилистику отделки помещения, а также расположение предметов мебели. Владельцу помещения нужно помнить, что мебель всегда можно переставить, а изменить потолок без капитальных переделок уже не получится.
Монтаж светодиодной ленты
Лента выпускается в бабинах по 5 метров
Процесс монтажа ленты не сложен.
Главное — правильно нарезать и подключить ее. LED лента продается в бабинах по 5 метров. Нужно разрезать ее в специально отмеченных местах на более мелкие части.
Затем части спаиваются. Следите, чтобы не произошло перегревание. Одноцветная лента требует спайки 2-х контактов «+» и «-», а RGB лента — одноименных V+ «R», «G», «B».
Соединять больше 3-х бабин не стоит. Дорожки, проводящие ток, могут не выдержать такой мощности. Если периметр площади для подсветки более 15 метров, следует соединить участки параллельно друг к другу.
Потолок из гипсокартона с неоновой подсветкой своими руками
- К первому ярусу подвесного покрытия фиксируем подвесы для профиля.
- На подвесы прикрепляем потолочный профиль, а по периметру комнаты на стенах — направляющий.
- На установленные профили саморезами крепим вырезанный гипсокартон, оборудуя короб 10*15 см.
- Для повышения четкости и резкости подсветки устанавливаем бортик в вертикальном положении. Если же вы хотите, чтобы свечение было максимально рассеянным, то пропускаем этот пункт.
- Устанавливаем повышающий трансформатор. Его достаточно для пяти-семи метров подсветки.
- Проверяем работоспособность ламп и фиксируем в нише.
Учтите, такая подсветка выполняет декоративную роль, потому заранее необходимо продумать также размещение основных источников освещения.
Каркас и его монтаж своими руками
Потолок в форме звезды с подсветкой Короб – главная деталь в процессе создания многоярусной потолочной конструкции, позволяющая направлять каждый лист во время крепления
При желании обратите внимание на видео, которое подскажет, как правильно выполнять монтаж, собирая каркас
Сначала монтируют направляющий профиль. Его размеры подбирают индивидуально, но чаще отдают предпочтение стандартным 27 х 30 мм. Профиль крепят на стену, используя дюбель-гвозди 6 х 40 или 6 х 60 мм.
Потолок с подсветкой и светильниками
На потолке требуется найти центр. От него отмеряют требуемое расстояние в каждую сторону, отмечая его метками. Отбивочный шнур поможет наметить линии, по которым прикручивают профиль. Если первый ярус – гипсокартон, для этого используют саморезы. Если базовый уровень создан из бетонной плиты, используют дюбель-гвоздь.
Фото дизайна интерьера с потолочной конструкцией
Если к конструкции есть изогнутые линии, на профиле создают надрезы с помощью ножниц по металлу. Предпочтительное расстояние – каждые 2,5 см. Это делает профиль податливым, и он легко сгибается, принимая нужные очертания
Если алгоритм сложен для вас, обратите внимание на видео. Оно иллюстрирует, как правильно работать с гипсокартоном, как делать короб или базовый каркас конструкции на двухуровневый потолок. Этот способ оптимальный, поэтому необходимости в использовании других нет
Этот способ оптимальный, поэтому необходимости в использовании других нет.
Гипсокартонный потолок на фото
Далее каркас создается путем крепления. Каждый лист следует аккуратно направлять и фиксировать на собранный короб, последовательно двигаясь по его периметру. В результате должен получиться готовый каркас. При этом полукруглые участки, где имеется изогнутый профиль, не затрагиваются и направлять их не стоит.
Двухуровневый гипсокартонный потолок в интерьере
Важным моментом становится изгибание гипсокартона. Материал податлив, но это не значит, что его следует гнуть или ломать. Гипсокартон аккуратно смачивают, протирая влажной тряпкой. Мокрый картон мягкий и легко рвется, поэтому действуйте аккуратно. Это позволит добиться того, чтобы гипсокартон и профиль приняли одинаковую форму.
Изогнутый гипсокартон крепят саморезами, не утапливая их внутрь. Этот способ создания каркаса самый быстрый. Гипсокартон стремится развернуться, несмотря на крепления. Чтобы исключить высыхание в неправильном положении, крепят профиль вплотную. Это приводит к тому, что материал не развернется. Теперь профиль крепят окончательно, захватывая нижний ярус.
Потолок из гипсокартона с двумя уровнями
Если вы не планируете создавать округлые или изогнутые формы, монтаж упрощается. Ровный гипсокартон не требует никаких вспомогательных действий.
Порядок выполнения работ
Схема выполнения работ очень проста. Нужно разметить потолок, создать металлический каркас, сделать разводку, обшить всё гипсокартоном и вставить светильники.
Создание каркаса
Первым делом нужно отметить на потолке места, где будут установлены светильники. Желательно зарисовать себе схему, с указанием всех размеров. После этого определяется место на стене, где будут крепиться профили по периметру. Нужно знать, насколько от потолка будет отступать подвесная конструкция. Её высота зависит от того, будет ли использоваться дополнительное утепление или звукоизоляция. Если нет, то можно отступить на стандартных 8 см. В противном случае нужно высчитывать толщину изоляционных слоев.
После создания каркаса делается разводка проводов
Когда определен нижний уровень, на котором будет находиться потолок из гипсокартона с подсветкой, нужно сделать пометки на стенах. По этим линиям на всех стенах параллельно плоскости пола будут крепиться профиля UD. Монтаж осуществляется при помощи дюбелей. Когда направляющие прикреплены ко всем четырем стенам, то в них вставляются профиля CD с шагом 40-50 см. Они идут от одного края стены к противоположному, параллельно друг другу. Пока что их не нужно крепить.
К потолку крепятся подвесы (они играют роль несущих элементов конструкции) с шагом примерно 50 см. Они должны находиться над каждым профилем CD. К ним этот профиль и крепится саморезами по металлу. Сами подвесы крепятся дюбелями.
Разводка проводов для светильников
Проще всего делать проводку для светильников, запитывая её от люстры. Это легко делается с помощью обычного клеммника. Встраиваемые светильники для потолка из гипсокартона могут питаться и от другого узла. Для этого провод прокладывается от розетки. Но в этом случае нужно штробить стену, а это уже совсем другой уровень ремонта, затрагивающий всё помещение, а не один лишь потолок.
Светильники можно запитать от 220V, что очень удобно
Все провода обязательно должны быть спрятаны в гофру. Она защищает проводку от механических повреждений, а также является дополнительным средством пожарной безопасности. Это элементарная защитная мера, которой многие почему-то пренебрегают.
Сечение провода должно быть 0,75 мм. Если использовать точечные светодиодные светильники, то по 4 Вт для каждого будет достаточно. Проводка не должна висеть или лежать на чём-то. Её нужно прикрепить к потолку. Для этого в потолке крепятся специальные клипсы, в которые очень легко зажимается гофра с проводом. Провод для светильников соединяется с проводом от люстры.
Пример того, как должны быть вытянуты провода для светильников
Потолок из гипсокартона с подсветкой будет иметь специальные отверстия, куда будут монтироваться светильники. В намеченных местах для светильников крепится по две клипсы, а также они монтируются на всём пути движения провода. После этого провод фиксируется под потолком, а там где будет освещение, спускаются языки (петля из провода) ниже уровня подвесного потолка. После этого провод ведется к месту следующего светильника, где опять делается петля, и так далее, пока все точки не закончатся. В конце провод обрезается, чтобы он также свисал ниже уровня каркаса.
Финальный этап работ
К каркасу подшиваются листы гипсокартона. Они крепятся саморезами с шагом 15-20 см
Здесь важно не забыть, где подведена проводка для освещения. В этом поможет ранее созданная схема со всеми размерами
При её наличии будет легко делать отверстия в нужных местах, чтобы подготовленные лампы в потолок из гипсокартона оказались на своем месте.
Само отверстие делается при помощи дрели со специальной насадкой. Есть коронки, которые позволяют вырезать в гипсокартоне круг заданного диаметра (чтобы подходил под купленные точечные светильники).
Отличный вариант подключения светильника
Петля вытягивается и к ней крепится светильник. Можно крепить их посредством обычной скрутки проводов, которые потом обязательно изолируются. Но если провода многожильные, то их скручивать нежелательно, так как такая фиксация со временем ослабевает, что приводит к искрению и подгоранию. Идеально будет использовать клеммник для соединения всех проводов.
У самого светильника есть специальные зажимы, которыми он крепится к потолку. В конце останется проверить, правильно ли всё было подключено, после чего можно переходить к отделочным работам.
Если вы уже собрали подвесной потолок из гипсокартона, а потом захотели сделать подсветку с помощью точечных светильников, то это реализуемо. Так поступать не желательно, но за неимением лучшего варианта можно прибегнуть к способу, показанному на видео.
