Простейшие фонари
Так как фонарики бывают разные, то имеет смысл начать с самого простого – с батарейкой и лампой накаливания, а также рассмотреть его возможные неисправности. Схема подобного прибора элементарна.
Схема простейшего фонарика
По сути, в нем нет ничего, кроме батарейки, кнопки включения и лампочки. А потому и проблем с ним особых не бывает. Вот несколько возможных мелких неприятностей, которые могут повлечь за собой отказ такого фонаря:
- Окисление любого из контактов. Это могут быть контакты выключателя, лампочки или батареи. Нужно просто почистить эти элементы схемы, и приборчик снова заработает.
- Сгорание лампы накаливания – тут все просто, замена светового элемента решит эту проблему.
- Полный разряд батареек – замена элементов питания на новые (либо зарядка, если они аккумуляторные).
- Отсутствие контакта или перелом провода. Если фонарик уже не новый, в таком случае есть смысл поменять все провода. Сделать это совершенно не сложно.
Схема фонарика на светодиодах
В современных условиях лампы накаливания интенсивно вытесняются светодиодами. Они не выдержали конкуренции из-за более низкого КПД и меньшего срока службы. В переносных ручных светильниках полупроводниковые светоизлучающие элементы также получили широкое распространение. Но просто взять и заменить лампочку светодиодом (или матрицей из светодиодов) не получится. Нужно устройство, которое ограничило бы ток через полупроводниковые элементы. Оно называется драйвером и представляет собой электронный стабилизатор тока.
Схема карманного фонарика на светодиодной матрице.
Недостатком такой схемы является невысокая ремонтопригодность такого фонаря – для восстановления электронной схемы потребуется квалифицированный мастер и соответствующее лабораторное оборудование.

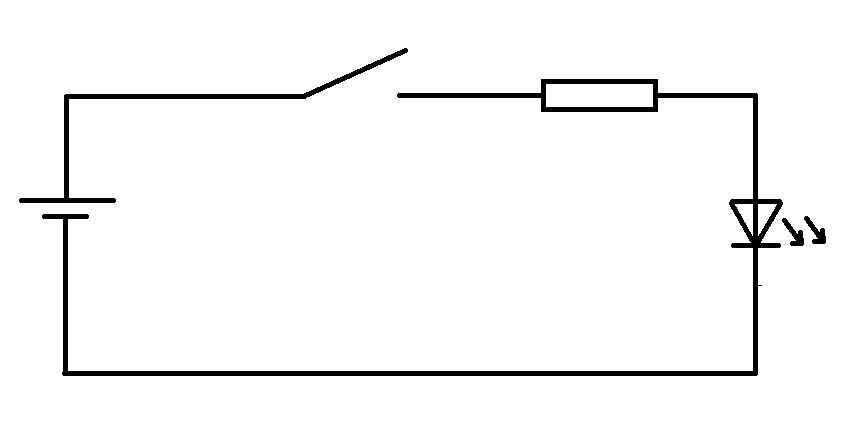

Схема карманного фонарика на светодиодной матрице с резистором в качестве драйвера.
Драйвером может служить обычный резистор, который ограничит ток и погасит излишки напряжения. Но на сопротивлении будет бесполезно теряться достаточно большая мощность. Для фонаря с питанием от сети этот факт не важен, а для светильника с батарейным или аккумуляторным питанием такой недостаток может оказаться критическим.
Важно! В конструкцию светодиодного фонаря добавляется еще один элемент – теплоотводящий радиатор. Хотя излучение светодиодов принципиально не связано с нагревом, но закон Джоуля-Ленца не обойти
При прохождении тока через излучающие элементы выделяется тепло. Если не принять мер, то перегрев LED заметно снизит срок их службы.
Преимущества
Светодиоды используются в электронике давно, но благодаря развитию технологий их стали делать более яркими, чем прежде. Поэтому неудивительно, что они превратились в настоящие источники света. Из светодиодов в настоящее время все чаще собирают мощные и надежные ручные фонари. Такие приборы могут излучать яркий свет на дальнюю дистанцию. Кроме того, их цена на рынке постоянно снижается. Светодиодные самодельные фонари имеют такие достоинства:
- экономичность (приборы потребляют электроэнергии приблизительно в 10 раз меньше, чем лампы накаливания аналогичной мощности);
- долговечность (срок работы светодиода составляет не менее 10 тысяч часов);
- качественный световой поток (излучают свет, похожий на естественный);
- надежность (практически не портятся из-за механических ударов и сильных вибраций);
- отсутствие потребности в постоянном обслуживании.
Благодаря этим преимуществам мастера рекомендуют делать фонари именно из светодиодов.
Сферы применения
Светодиодные уличные фонари с датчиками, откликающимися на движение, используют в разных сферах:
- Подъезды домов. Наличие датчика позволяет экономно расходовать электричество. Подъезд — помещение, где важна хорошая освещенность. Однако значительную часть времени это помещение пребывает пустым, поэтому постоянно горящий свет — не лучшее решение. Использование датчика позволяет более гибко решать вопрос освещения подъезда, включая лампы только по необходимости.
- Придомовые территории. Освещенность участка возле дома — критически важный фактор. Однако, как и в случае с подъездами, свет здесь нужен не всегда, а лишь на короткое время, когда возле здания находятся люди.
- Гараж. Обычно освещение возле гаража нужно лишь на непродолжительный период, когда автовладелец посещает помещение. В остальное время освещение территории возле гаража — пустая трата электричества.
- Подсветка пешеходных дорожек.
- Освещение входа в дом (крыльцо, ступеньки).
- Крупные объекты, освещать которые постоянно слишком дорого. В качестве примера можно привести музеи. Весь зал приглушенно освещен верхними лампами. Но если посетитель заинтересуется каким-либо объектом, например, картиной, как только он приблизится к ней, включается яркое местное освещение. Такой же прием используется для подсветки книжных полок в библиотеках.
- Освещение в жилых помещениях (особенно часто датчики устанавливают в коридорах).
- Складские помещения, промышленные объекты.
- Улицы населенных пунктов.
Фонарик на светодиодах
Этот вид фонарей отличается более мощным световым потоком и при этом потребляет очень мало энергии, а значит, и элементы питания в нем прослужат дольше. Все дело в конструкции световых элементов – в светодиодах отсутствует нить накаливания, они не расходуют энергию на нагрев, ввиду этого коэффициент полезного действия таких приборов выше на 80–85%. Также велика роль дополнительного оборудования в виде преобразователя с участием транзистора, резистора и высокочастотного трансформатора.
Если аккумулятор фонарика встроенный, то с ним в комплекте обязательно идет и зарядное устройство.
Схема подобного фонаря состоит из одного или нескольких светодиодов, преобразователя напряжения, выключателя и элемента питания. В более ранних моделях фонариков количество потребления энергии светодиодами должно было соответствовать вырабатываемому источником.
Сейчас эта проблема решена при помощи преобразователя напряжения (его также называют умножителем). Собственно, он-то и является главной деталью, которую содержит электрическая схема фонарика.
Схема преобразователя напряжения
При желании сделать такой прибор своими руками особых сложностей не возникнет. Транзистор, резистор и диоды – не проблема. Самым непростым моментом будет намотка высокочастотного трансформатора на ферритовом кольце, который называется блокинг-генератор.
Но и с этим можно справиться, взяв подобное колечко из неисправного электронного пускорегулирующего аппарата энергосберегающей лампы. Хотя, конечно, если не хочется возиться или нет времени, то в продаже можно найти высокоэффективные преобразователи, такие как 8115. С их помощью, при применении транзистора и резистора, и стало возможным изготовление светодиодного фонарика на одной батарейке.
Сама же схема светодиодного фонаря подобна простейшему прибору, и на ней останавливаться не стоит, т. к. собрать ее способен даже ребенок.
Кстати, при применении в схеме преобразователя напряжения на старом, простейшем фонаре, работающем от квадратной батареи в 4.5 вольт, которую сейчас уже не купить, можно будет спокойно ставить элемент питания в 1.5 вольт, т. е. обычную «пальчиковую» или «мизинчиковую» батарею. Никакой потери в световом потоке наблюдаться не будет. Основная задача при этом – иметь хотя бы малейшее представление о радиотехнике, буквально на уровне знания, что такое транзистор, а также уметь держать в руках паяльник.
Проверка работоспособности
Если китайский фонарик вышел из строя, можно попытаться найти неисправный элемент и заменить его либо отремонтировать. Алгоритм поиска показан на примере светильника с зарядкой от сети.

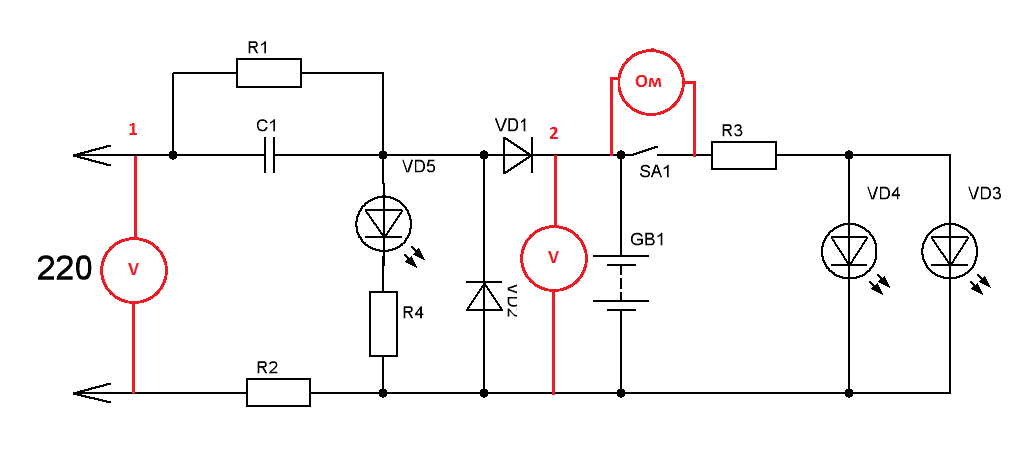

Схема проверки работоспособности светильника.
- Если фонарь не светит, при включении в сеть индикатор не горит, надо проверить, приходит ли 220 В на схему. Для этого надо измерить переменное напряжение в точке 1. Если напряжения нет, надо проверить сетевой шнур и разъем.
- Если все в порядке, светодиод должен гореть. Если нет – проверить его цепь, а также диод VD2 на предмет короткого замыкания.
- Далее надо извлечь аккумуляторы и проверить постоянное напряжение в точке 2 – оно должно быть примерно равно напряжению аккумуляторов. Если нет – проверить исправность диодов VD1, VD2.
- Если все в порядке, вероятно, неисправны аккумуляторы. Надо проверить напряжение на них.
- Если дело не в этом, надо проверить исправность выключателя, прозвонив его тестером в режиме звуковой проверки (при выключенном из сети устройстве и извлеченных аккумуляторах!).
- Если и тут все нормально, неисправность надо искать в драйвере или в светодиодной матрице.
При наличии небольших знаний в электротехнике модернизировать или починить ручной фонарик несложно. Главное, разобраться в его устройстве.
Модернизация переключателя режимов работы фонаря
Для завершения работы по ремонту и модернизации фонарей необходимо выполнить перепайку проводов на выводах переключателя.
В моделях ремонтируемых фонарей для включения применен четырех позиционный переключатель движкового типа. Левый вывод на приведенной фотографии является общим. При перемещении движка переключателя из крайнего левого положения на одну позицию вправо, общий его вывод последовательно подключается к остальным.
К первому общему выводу (смотри фотографию выше) нужно припаять провод, идущий от положительного вывода аккумулятора. Таким образом появится возможность подключать аккумулятор к зарядному устройству или светодиодам. Ко второму выводу можно припаять провод, идущий от точки соединения катода светодиода HL1 с Rd. К остальным вывода переключателя в зависимости от предпочтений подключаются провода, идущие от дополнительной подсветки в фонаре и основной платы со светодиодами. К оставшемуся свободным выводу можно припаять токоограничивающий резистор R5 величиной 5,6 Ом для возможности переключения фонарика в энергосберегающий режим работы.
Принцип работы
В основе датчика движения — инфракрасное сенсорное устройство и схема сравнения (компаратор), включающая операционный усилитель. Если детектор находится в режиме ожидания, напряжение, идущее от сенсора, равняется опорному напряжению. Таким образом, на выходе из схемы имеется нулевое напряжение.
Также в схеме имеется устройство задержки выключения. Благодаря этому свет выключается не сразу после выхода объекта из радиуса охвата детектора, а спустя какое-то время (обычно 60-120 секунд).
В фонаре имеется несколько светодиодов. Данные устройства представляют собой полупроводники, образующие яркое свечение и отличающиеся экономным потреблением электроэнергии
Немаловажное достоинство светодиодов — долгий срок службы, достигающий 50 тысяч часов
На рисунке внизу показана схема функционирования светильника с инфракрасным датчиком движения.
Фонари Police
Они зарекомендовали себя на протяжении многих лет и с каждой новой моделью этих фонарей спрос не утихает. Новинкой на отечественном рынке стала модель с электрошокером.
LED фонарик Police с шокером
Такие фонари ярко светят и могут выступать в роли средства самообороны. Однако и в них случаются проблемы со светодиодами.
Как заменить светодиод в фонарике Police
Широкий модельный ряд очень трудно охватить в рамках одной статьи, но можно дать общие рекомендации по ремонту.
- При ремонте фонаря с электрошокером будьте аккуратны, желательно используйте резиновые перчатки, чтобы избежать удара током.
- Фонари с пылевлагозащитой собраны на большом количестве винтов. Они отличаются по длине, поэтому делайте пометки откуда вы выкрутили тот или иной винт.
- Оптическая система фонарика Police позволяет регулировать диаметр светового пятна. При разборке на корпусе сделайте отметки в каком положении стояли детали перед снятием, иначе будет трудно поставить блок с линзой обратно.
Замена светодиода, блока преобразователя напряжения, драйвера, аккумулятора возможна с применением стандартного набора для пайки.
Изготовление плат
Самодельный способ
ЛУТ — лазерно-утюжная технология, способ производства плат при помощи травления по маске, полученной переводом тонера с бумаги на медь. Этот способ отлично подходит для несложных односторонних плат — таких как этот драйвер. В сети достаточно много статей по этой технологии, поэтому я не буду углубляться в подробности, а лишь расскажу вкратце про то, как это делаю я.
Для начала нужно подготовить шаблон, который будет распечатан на термобумаге. Экспортирую в PDF слой top_layer, получаю векторное изображение.
Поскольку плата маленькая, есть смысл брать кусок текстолита с габаритами в несколько раз больше и делать то, что в промышленности называют панелизацией. Для этих целей весьма удобен CorelDraw, но можно пользоваться и любым другим векторным редактором. Размещаю копии шаблонов на документе, между платами делаю промежутки в 0.5-1мм (зависит от способа разделения, об этом позже), платы должны быть расположены симметрично — иначе будет сложно их разделить.
Подбираю кусок одностороннего текстолита размерами чуть больше, чем скомпонованная панель, зачищаю и обезжириваю (предпочитаю тереть ластиком и потом спиртом)
Печатаю на термобумаге шаблон для травления (тут важно не забыть отзеркалить шаблон). При помощи утюга и терпения, аккуратно поглаживая по бумаге, перевожу на текстолит
Жду пока остынет и осторожно отдираю бумагу. Свободные участки меди (не покрытые тонером) можно покрыть лаком или заклеить скотчем (чем меньше площадь меди, тем быстрее идет реакция травления)
Такая вот домашняя панелизация — большое количество плат позволяет компенсировать брак производства
Я травлю платы лимонной кислотой в растворе перекиси водорода, это самый доступный способ, хотя и довольно медленный. Пропорции такие: на 100мл перекиси 3% идет 30г лимонной кислоты и примерно 5г соли, это все перемешивается и выливается в емкость с текстолитом. Подогревание раствора ускорит реакцию, но может привести к отслаиванию тонера.
Начинается неведомая химическая магия: медь покрывается пузырями, а раствор приобретает синий оттенок
Через какое-то время достаю протравленую плату, очищаю от тонера. У меня его не получается смывать какими-либо растворителями, поэтому я удаляю его механически — мелкозернистой наждачной бумагой.
Теперь остается залудить плату — это поможет при пайке и защитит медь от окисления и облегчит пайку. Лудить я предпочитаю сплавом Розе — этот сплав плавится при температуре около 95 градусов, что позволяет лудить им в кипящей воде (да, возможно не самый надежный состав для лужения, но для самодельных плат годится).
После лужения я сверлю плату (для контактов использую твердосплавные сверла ф1.0, для перемычек — ф0.7), сверлю дремелем за неимением другого инструмента. Пилить текстолит я не люблю из-за пыли, поэтому после сверления разрезаю платы канцелярским ножом — с двух сторон делаю несколько надрезов по одной линии, затем разламываю по надрезу. Это напоминает метод V-cut, используемый в промышленности, только там надрез делается фрезой.
Так выглядит плата, готовая к пайке
Когда плата готова, можно приступать к распайке компонентов. Сначала я запаиваю мелочь (резисторы 0603), затем все остальное. Резисторы примыкают вплотную к МК, поэтому в обратной последовательности запаять может быть проблематично. После пайки я проверяю, нет ли КЗ по питанию драйвера, после чего уже можно приступать к прошивке МК.
Драйверы, готовые к загрузке прошивки
Промышленный способ
ЛУТ — это быстро и доступно, но технология имеет свои недостатки (как и почти все «домашние» методы изготовления ПП). Проблематично сделать двухсторонную плату, дорожки могут быть перетравлены, а о металлизации отверстий остается только мечтать.
Благо, предприимчивые китайцы давно предлагают услуги изготовления печатных плат промышленным способом. Как ни странно, однослойная плата у китайцев будет стоить дороже, чем двухслойная, поэтому я решил добавить второй (нижний) слой к печатной плате. На этом слое продублированы силовые дорожки и земля. Так же, появилась возможность сделать теплоотвод от транзистора (медные полигоны на нижнем слое), что позволит драйверу работать на более высоких токах.
Нижний слой платы в Altium Designer
Для этого проекта я решил заказать печатную плату на сайте PcbWay. На сайте есть удобный калькулятор расчета стоимости плат в зависимости от их параметров, размеров и количества. После расчета стоимости я загрузил gerber-файл, созданный ранее в Altium Designer, китайцы его проверили и плата отправилась на производство.
Спустя пару-тройку недель мне пришли те же самые платы, только красивенькие изготовленные промышленным способом. Их остается только распаять и залить в них прошивку.
Как выбрать аккумулятор 18650 для фонарика светодиодного
В зависимости от назначения светодиодного фонарика, основным параметром выбора аккумулятора 18650 может быть:
- Максимальный отдаваемый ток.
- Максимальная емкость.
- Максимальный отдаваемый ток важен для мощных светодиодных фонарей и батарейных прожекторов.
- Максимальная емкость аккумуляторных элементов 18650 необходима для фонариков, от которых требуется длительная работа без подзарядки.
Например, для светодиодного фонарика в поход рекомендуем выбирать литий-кобальтовые акб 18650 с большой емкостью.
высокотоковый аккумулятор Panasonic NCR18650GA Li-Ion 3500 mAh, без защиты
- Литиевый аккумулятор 18650
- Напряжение 3.6В
- Большая емкость 3500 мАч
- Без встроенной платы защиты
- Ток разряда до 10А
490
₽ В наличии
Подробнее
аккумулятор Panasonic 18650 Li-Ion 3500 mAh, защищенный
- Типоразмер 18650
- Напряжение 3.6В
- Большая емкость 3500 мАч
- Встроенная плата защиты
1 190
₽ В наличии
Подробнее
Когда необходим очень яркий луч фонарика (большая мощность), предпочтение стоит отдавать высокотоковым аккумуляторам 18650.
высокотоковый литиевый аккумулятор Sony US 18650 VTC5A 35A 2600mAh, без защиты
- LiNiMnCoO2 аккумулятор 18650
- Емкость 2600 мАч
- Высокая токоотдача 35А
- Не имеет защитной платы от перезаряда и переразряда
- Работает даже при низкой температуре
- Низкий саморазряд
490
₽ Отсутствует
Подробнее
аккумулятор Robiton SON2100 30А (Sony US18650VTC4) без защиты
- Типоразмер 18650
- Высокий ток разряда до 30А
- Напряжение 3.6В
- Емкость 2100 мАч
390
₽ Отсутствует
Подробнее
Если же, для мощного фонарика нужен высокотоковый аккумулятор 18650 с достаточно высокой емкостью, то рекомедуем выбрать одну из следующих моделей: LG HG2 (3000 mAh 20 A) или Samsung 25R (2500 mAh 20 A).
высокотоковый аккумулятор LG IСR 18650 HG2 20A 3000mAh без защиты
- Литий-ионный аккумулятор 18650
- Большая емкость 3000 мАч
- Высокая токоотдача до 20А
- Не имеет платы защиты от перезаряда и переразряда
- Высокое качество исполнения
- Работает даже при низких температурах
440
₽ Отсутствует
Подробнее
высокотоковый аккумулятор Samsung INR 18650 25R 20A 2500 mAh, без защиты
- LiNiMnCoO2 аккумулятор 18650
- Емкость 2500 мАч
- Высокая токоотдача до 20А
- Не имеет защитной платы от перезаряда и переразряда
- Высокое качество сборки
370
₽ Отсутствует
Подробнее
Назначение
Если в обычных фонарях, где применяют люминесцентные светоисточники или лампы накаливания, в качестве фокусирующей системы берется отражатель (рефлектор), то для светодиодных элементов требуется иное устройство. Причина этого заключается прежде всего в структуре и принципе действия самого лед-источника и его светотехнических характеристиках. LED имеют отличную от штатных светильников диаграмму направленности потока освещения.
Связано это в первую очередь с незначительными размерами излучателя – полупроводникового кристалла, что придает им такие специфические технические характеристики, как:
- Точечные свойства даже на очень малом расстоянии.
- Малый угол рассеивания светопотока.
Поэтому чтобы получить требуемую кривую распределения света в пространстве (как у обычных лампочек), необходимо прибегать к разного рода технологическим ухищрениям. Одним из них и является применение линз для светодиодов. Прежде всего это автомобильные фары, прожектора, уличные фонари и прочие мощные светильники. В комнатных люстрах, напротив, используются рассеиватели – для создания комфортного однородного освещения.
Переделка китайского налобного фонаря в аккумуляторный с зарядкой юсби
Идея о том, как переделать налобный фонарь в аккумуляторный возникла давно, особенно это актуально на рыбалке и при монтаже электропроводки. Поскольку постоянно покупать батарейки невыгодно, в наш век мобильных телефонов.
Вот поразмыслив и заказал нужные запчасти, о которых опишу ниже приступил к доработке налобного фонарика под аккумуляторы своими руками, используя китайскую схему с под зарядкой.Что делает возможным заряжать батарею и в автомобиле и от обычного микро USB современного телефона.
Я заказываю обычно на Алиэкспрес хотя возможно найти и в магазинах но в 2 раза дороже.
Очень яркий и функциональный налобный фонарик, за такую стоимость но почему то сейчас не нашел такой в продажеПробовал переделывать и такую модель , немного не удобно с монтажом кнопки и диодная пластина нагревается, пришлось изолировать от батареи кусочком пластика. Но в итоге фонарик исправно работает
Фонарик доставили на почту за 20 дней что порадовало Ссылка на магазин.
Идея очень проста и под силу каждому, для этого потребуется лишь небольшая батарейка от старого сотового телефона, там установлен Li-Ion аккумулятор с защитой.
По параметрам напряжения подходит идеально, светодиодный фонарик имеет диапазон по напряжению от 4,5 — 2В, а батарея 3,7В в заряженном состоянии 4,2В при этом имеет приличную емкость, которую можно увеличить, добавив параллельно еще одну батарею.
Нужно только правильно определить контакты (на большинстве указаны плюс и минус) остается аккуратно подпаять контакты, чтоб не расплавить и избежать замыкания.Проблема с зарядкой через обычный микро юсби решается просто, заказать маленькую плату стоимостью порядка 20 руб. Micro USB выполняет очень важную роль по контролю за зарядкой и отключением лед лампы при разрядке батареи.
В плате установлены светодиодные индикаторы, которые показывают цветом когда переделанный светодиодный фонарик зарядится
Таким образом доработка налобного китайского фонаря сводится к припайке проводков клемам.Использую эту плату переделка любого фонарика на литий довольно просто, важно только знать, сколько вольт выдает батарея
Плата для зарядки, приобреталась в интернет магазине с бесплатной доставкой
Возможно заказать такую схему тут для себя заказал сразу 10 штук поскольку она универсальна и можно использовать в детских игрушках.
Схема соединения батарей
Параметры платы
- Входное напряжение с Micro USB : 5 В
- Зарядка напряжение отсечки: 4.2 В ± 1%
- Максимальный ток зарядки: 1000mA
- Аккумулятор в течение разряда защита от перенапряжения: 2.5 В
- Установлена защита от перегрузки по току ток: 3A
- Размер платы: 2.6*1.7 СМ
По факту, это отдельная плата которая используется в павербанке и если докупить usb выход то можно и заряжать телефон
Приступим к переделке
Разобранный вид фонаря и первый этап сборки
Теперь, про сама переделка фонарика под аккумулятор вместо батареек, большинстве фонарей используют 3 АА по 1,5в по размеру, сопоставим с мобильной батарейкой, и вполне помещается в основном корпусе, только придется расширить посадочное место. После несложных манипуляций выкрутив или вырезав все лишнее, монтируем на термоклей все детали по местам.
Схема переделки светодиодного фонаряПрипаять все детали по местам с помощью термопистолетаЕсли нужно, то можно увеличить емкость соединив 2 батареиПолучаем модернизированный налобный фонарик с мини юсби входом
В заключение: светодиодный фонарь проработал активно 3 ночи на старых телефонных батарейках без подзарядки.
Возможно и на больше бы хватило, до отсечки не испытывал. Литиевые батарейки не любят полной разрядки. В целом очень доволен по себестоимости в 140 руб. единственное, он очень яркий что не всегда нужно. Порадовало наличие индикаторов заряда на плате. При зарядке по usb светится красным когда батарея заряжена синим.
Таким способом можно переделать практический любой фонарик, вопрос только в размере батарейки. Например батарейки с Айфона неочень практичны и если оторвать контакты с платы подключения неаккуратно то они еще и не паяются.
Бывает такое, что на плате срабатывает защита, а вам нужно его оживить, в таком случае подайте напряжение с блока питания или павербанка. Если телефонные батарейки совсем старые, то налобном фонарик естественно быстрей сработает защита и он погаснет. Хотя батарейкам из старой Нокии (более 4 лет) исправно работают.
Экономить деньги при покупке и соответственно купить дешевле вполне можно воспользоватся кэшбэком (это когда % с покупки накапливаются). Так просто устанавливаете расширение для браузера и деньги постепенно сама копятся.
Собираем мощный светодиодный фонарик
Рассмотрим порядок сборки светодиодного фонаря своими руками. Для удобства процесс будет отображен поэтапно.

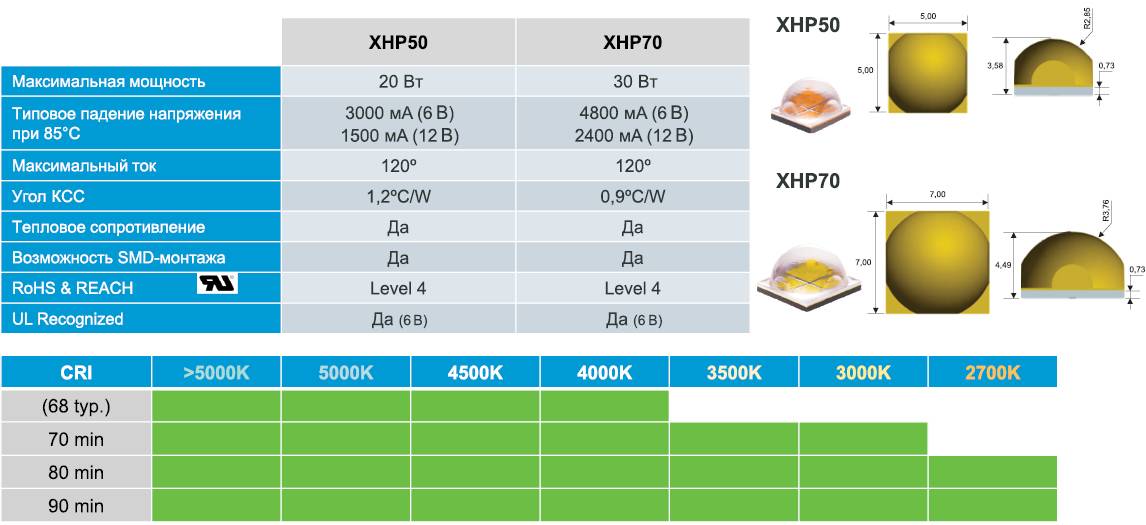

Подготовка светодиода с линзами
На алюминиевой пластинке отмечается диаметр колпака с рассеивающей линзой. На получившейся окружности отмечаются посадочные гнезда и прочие элементы радиатора. Затем по разметке вырезают и надфилем подгоняют по размеру теплоотвод для имеющегося светодиода. Затем с колпачка временно удаляют рассеивающую линзу и приклеивают радиатор с тыльной стороны. Для этого подойдет суперклей или иной быстросхватывающийся состав. Необходимо контролировать процесс склейки и обеспечить соосность всех отверстий на колпачке и алюминиевом теплоотвод
Залудить контакты ЛЕД элемента и припаять к ним соединительные провода. Их длина должна быть около 150 мм каждый, чтобы с гарантией превысить размер корпуса от шприца. Места пайки закрыть термоусадочной трубкой, которую нагреть феном или зажигалкой (что опасно, так как можно по неопытности перегреть светодиод). После этого светильник вставляют в колпачок и выводят провода наружу.
Обработка корпуса фонарика из шприца
От шприца понадобится только прозрачная трубка, емкость для набора препаратов. Поршень с рукояткой не нужен, его убирают сразу. Также с помощью острого ножа следует срезать подыгольный конус. В оставшейся части торцевой пластинки делают отверстия под контакты светодиода. Колпак приклеивают к корпусу, предварительно выведя внутрь оба соединительных провода. Наклеить его можно на любой состав, эпоксидку или «жидкие гвозди».
Подключение микромодуля зарядки и аккумулятора
Литиевый цилиндрический аккумулятор по диаметру подходит для установки внутрь корпуса. Устанавливают клеммы с соединительными проводами и вставляют устройство в корпус так, чтобы они оказались в передней части. Все провода — от светодиода и от аккумулятора — выводят наружу по боковой стенке источника питания.
Схема ЗУ фонаря
Составленная схема показала свою работоспособность, конденсатор ёмкостью в 1 мкФ и 400 В нашёл МБГО (куда ещё надёжней и в предполагаемый корпус вписывается удачно), диодный мост собран из 4 штук диодов 1N4007, стабилитрон на пробу взял первый попавшийся импортный (напряжение стабилизации определил приставкой к мультиметру, а вот название его прочитать не представилось возможным).
Далее схема была собрана при помощи пайки и использована для производства нормально цикла заряда, предварительно разряженного аккумулятора (миллиамперметр с шунтом, так что в действительности полное отклонение стрелки происходит при токе в 50 мА). Стабилитрон применён уже с напряжением стабилизации 5 В.
Печатная плата для окончательной сборки ЗУ с размерами под корпус зарядки от сотового телефона. Лучшего варианта корпуса тут и не придумать.
Вид реально собранной, работоспособной платы. Корпус конденсатора приклеен к плате клеем «мастер». А вот травить платку поленился, винюсь, случайно оказалась под рукой б/у практически нужного размера и это обстоятельство всё решило.
Зато не поленился заменить информационную наклейку на корпусе зарядки. При полностью заряженном аккумуляторе, в темноте, боковая панель вполне прилично освещает помещение размером 10 кв. метров, а свет от отражателя фары делает хорошо видимыми предметы на расстояние до 10 метров.
В дальнейшем предполагаю подобрать для фонаря более надёжный и мощный аккумулятор. Автор — Babay из Barnaula.
Электрический фонарик относится как бы к дополнительному вспомогательному инструменту для проведения каких либо работ при наличии плохого освещения либо отсутствия освещения вообще. Каждый из нас выбирает тип фонарика по своему усмотрению:
- налобный фонарик;
- карманный фонарик;
- фонарик на ручном генераторе
и так далее.
Схема китайского LED фонаря
По схеме строения он не отличается от европейских или российских аналогов.
Электрическая схема простого светодиодного фонарика выглядит так:
При таком строении, в конструкции могут возникнуть неисправности:
- Окисление контактов патрона, лампочки, соединений;
- Неисправность кнопки включения;
- Перегоревшая лампочка;
К неисправностям можно отнести и повреждения корпуса.
Модернизация своими руками
Мощности света или аккумулятора китайского светодиодного фонарика может не хватить, в таком случае поможет его модернизация. Подробная видео инструкция по модернизации налобного LED фонарика:
Этот видеоролик поможет доработать корпус для возможности использования меньших по размеру аккумуляторов:
Ремонт своими руками
Если устройство перестало работать или функционирует неправильно, то следует произвести его ремонт, в видео ниже рассмотрим, как отремонтировать китайский LED фонарик, например после того как внутрь его конструкции попала влага:
В этом видео рассмотрим, как отремонтировать кнопку включения на светодиодном фонарике китайского производства:
Таким образом, мы разобрались в схеме китайского светодиодного фонарика, как производить его ремонт и как сделать модернизацию. Так же мы рассмотрели достоинства перед аналогами из Европы и как сделать правильный выбор в том или ином случае.
Схема светодиодного фонарика
Величину резистора легко узнать по цветовой маркировке с помощью онлайн калькулятора. Так вот у меня есть специальная коробка для мобильных остатков шнурки, старые батареи, карточки и т. А располагать светодиоды удобнее в линейку, на расстоянии около 5 мм друг от друга, например, как это показано в конструкции на рисунке ниже. Следовательно конденсатор С будет оставаться в заряженном состоянии.
Если светодиод не светит, необходимо поменять местами крайние выводы первичной или вторичной обмотки трансформатора. Если блокинг генератор не запустился — вы перепутали концы обмоток трансформатора.
Парафин для заливания всего преобразователя.
Во время зарядки фонарик был включен, ток через светодиоды и резисторы превысил предельный, что и привело к выходу их из строя.
По заявлению производителя световой поток фонаря достигает метров, корпус выполнен из ударопрочного ABS-пластика, в комплекте имеется отдельное зарядное устройство и ремень для переноса на плече. Как получают переменный ток — преобразование механической энергии в электрическую энергию при помощи генератора.
Я измерял выходное напряжение, и оно составило В. Разумеется, возможно, применение и других светодиодов с напряжением питания 2, В.
Устройство заряда аккумуляторов для фонаря Для подзаряда аккумуляторов от бортовой сети автомобиля можно воспользоваться схемой, показанной на рисунке ниже.
Садовый фонарь на солнечной батарее. Как он …
