В заключении
Для каких задач нужен фонарик? Это связано с тем, что абсолютно универсальных фонарей нет. Поэтому лучше брать фонарь для конкретных условий, с конкретными функциями и размерами. Например, для туристического похода важны легкий вес, водонепроницаемость, желательна блокировка от случайного включения.
Сколько денег вы готовы потратить на приобретение фонарика. Здесь нужно понимать, что чудес и в этой сфере не бывает, и действительно высококачественный фонарь не может стоить дешево, поэтому экономить в действительно важных случаях не стоит — себе дороже обойдется. С другой стороны, для редкого использования в безопасных условиях вполне может подойти сторублевый китайский фонарик — просто нужно четко понимать границы его применения и его потенциальную ненадежность.Всегда существует некий психологический, а, как правило, еще и банально материальный барьер. Причем, если первый в процессе изучения вопроса может сдвигаться (и к этому нужно быть готовым), то второй является более серьезным ограничением. Поэтому желательно для себя определиться с желаемой и максимальной ценой: «я бы хотел уложиться в 500 рублей, но могу при необходимости отдать и 3000, если фонарь будет идеально подходить под все мои требования»
Опять-таки, многое зависит от степени важности для вас тех или иных областей применения фонаря, а также от степени критичности этих применений для вашей жизни.
Виды фонарей
- Ручные полноразмерные фонари используются в тех случаях, когда важна высокая мощность прибора на длительное время, а его габариты не имеют значения. Модели рассчитаны на постоянное удерживание в руках, удобны в транспортировке.
- Ручные компактные фонари используются, чтобы освещать дорогу или искать мелкие предметы в темноте. Эти устройства выручат в неожиданных ситуациях, поэтому они должны быть портативны и удобны для повседневного ношения.
- Фонари на лоб позволяют работать руками в местах с плохим освещением. Дальность освещения – до 30 метров. Часто такие устройства оснащены функцией выбора лучшего режима в определенном месте в определенное время.
Налобные фонари используются охотниками, туристами, автомобилистами, велосипедистами, строителями, медиками.
Туристические фонари – стойкие к механическому воздействию, влагостойкие, практичные и компактные устройства. В качестве источника питания большинства моделей используются и батарейки, и аккумуляторы.
Это компактные модели с высокой интенсивностью света.
Динамо-фонари – портативные устройства, которые работают без батареек; чтобы привести механизм в действие, следует на протяжении некоторого времени вращать зарядную ручку.
Такое устройство не загрязняет окружающую среду, его можно использовать для подзарядки телефона.
Фонари для дайвинга обладают высокой водонепроницаемостью, функцией изменения цветопередачи светового потока. Имеют высокую яркость света, позволяют освещать предметы, которые находится на дальних расстояниях.
Большинство моделей оснащено функцией переключения режимов.
Лазерные фонари – устройства, конструктивно близкие к поисковым, оснащенные прочным корпусом. Как правило, такие модели работают при низких температурных режимах, обладают герметичным и надежным корпусом из металлического сплава.
Среди преимуществ таких устройств: небольшие габариты, ударопрочность, несколько элементов питания в комплекте, наличие выносного пульта управления.
- Брелки – компактные устройства, которые носятся в связке ключей.Используются для выполнения несложных задач, их функциональность и яркость ниже, чем у ручных приборов.
- Фонарики-шокеры – не только персональный светильник, но и эффективное средство самозащиты. Они больно бьют током даже через толстые пуховики.
Характеризуются прочностью, устойчивым металлическим корпусом, который не подвергается механическим повреждениям. На такие приборы устанавливаются высокие цены.
Тактические (подствольные) фонарики – приборы, используемые вместе с креплением на оружие. Основная функция – подсветка цели при низкой освещенности. Дальность освещения – в пределах 50 метров.
Среди технических характеристик – узкий угол свечения, небольшие габариты и мощность прибора. Металлический корпус приборов обеспечивает тщательную защиту от воды. Дополнительные свойства: дистанционное управление, переключение режимов.
Поисковые фонари – устройства, используемые для ношения в руках, с высокой яркостью и дальностью свечения. Приборы имеют большой отсек для батарей. Дальность освещения – до 250 метров.
Оснащены функцией изменяемости угла освещения, переключения режимов, со средней мощностью. Металлический корпус прочный, защищает от воды.
По типу питания выделяются:
- Фонари, которые работают от аккумулятора. Подзаряжаются от сети, источником питания служит никель-кадмиевый, никель-металл-гидридный, свинцово-кислотный или литий-ионный аккумулятор.
- Фонари, работающие на батарейках. Такие приборы более легкие, не требуют подзарядки прибора.
Как выбрать светодиодные лампы? Цветовая температура
Все «знают», что бывают лампы «теплого» и «холодного» света. «Теплый» – это когда лампа светит желтым, а «холодный» – когда синим. Для люстры нужно брать «теплый», а для настольной лампы – «холодный».
Понятно, что для покупки хороших светодиодных ламп этих «знаний» мало.
Что нужно знать, чтобы купить правильные светодиодные лампы?
Сначала определимся, что значит «правильная» светодиодная лампа. В нашем понимании, правильная лампа – это лампа, подобранная для конкретного светильника. Выбор зависит от назначения помещения, от типа светильника, от его местоположения. Более того, выбор лампы зависит даже от времени, в какое лампа будет гореть чаще всего.Т.е. «правильная» лампа, это всего лишь лампа с правильно подобранными характеристиками.
С чего начать выбор светодиодных ламп?
Мы не будем рассказывать о внешних характеристиках: цоколь, форма и размер колбы. Их подбирают исходя из технических параметров светильника. Ничего сложного. Существуют менее очевидные параметры, но не менее важные. Если вы ошибетесь в них – вы сможете использовать лампу. Но вот на сколько вам будет комфортно и уютно в свете этой лампы – вопрос сложный.
Начнем с простого
Обзор отдельных светотехнических приборов на основе светодиодов Cree XM-L T6

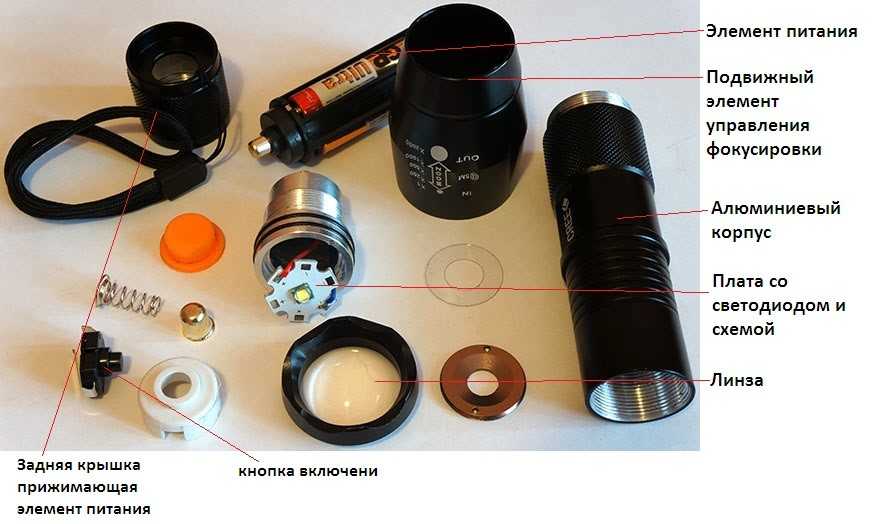

Одним из удачных вариантов изделий на основе диода Cree XM-L T6 является фонарик UltraFire E17. Рассмотрим положительные стороны, а также недостатки и возможности их устранения.
Основным достоинством конструкции этого фонаря является наличие мощного светодиода Cree XM-L T6, линзы и раздвижной конструкции корпуса, которая позволяет обеспечить фокусировку (ZOOM) светового потока. Корпус алюминиевый, под рассеивающей линзой расположена плата, на внешней стороне которой светодиод, а с обратной стороны – электронная схема, преобразующая параметры тока и напряжения источника питания.
Для питания используются батареи типа ААА, с дополнительной втулкой можно поставить аккумуляторы 18650. Китайские производители заявляют о световом потоке излучения фонаря в 2 000 лм. Исходя из таблицы мощности светового потока, приведенной фирмой производителем Cree, эти данные не вызывают доверия даже с учетом фокусировки светового потока через линзу.
Ресурс работы светодиода 100 000 часов, этому можно поверить, если учитывать эксплуатацию фонаря без перегрева кристалла светодиода. Но конструкция не предусматривает хорошего радиатора для теплоотвода. Светодиод расположен на текстолитовой плате. При длительной эксплуатации диод внутри корпуса неизбежно будет нагреваться, что вызовет снижение интенсивности светового потока. Диод, установленный на алюминиевой теплоотводящей подложке, плотно прилегающей торцами к корпусу, нагревался бы значительно меньше. Это улучшило бы качество светового потока и срок эксплуатации фонаря.
Потребителями были произведены замеры освещенности UltraFire E17 на расстоянии 1 м и получены следующие результаты:
Световой поток в различных режимах фонаря UltraFire E17
На расстоянии 10 см световой поток без линзы был 5 800 лм, через линзу 10 000 лм. В целом фонарь неплохой, но как всегда китайская продукция имеет преувеличенные показатели технических характеристик и требует некоторых доработок для надежной, длительной эксплуатации.
Фонарь марки UltraFire XM-L T6 имеет больше режимов:
- максимальный свет;
- средний;
- слабый;
- стробоскоп;
Немного улучшенные характеристики в UltraFire Cree с XM-L T6 – плата имеет металлический теплоотвод, тесно контактирующий с корпусом. Иногда в эти фонари ставят светодиод XML-U2, он более мощный, это только улучшает характеристики светового потока.
Светодиоды серии CREE XM-L, так же многие именуют их XML, стали самыми мощными сверхяркими led диодами. При своих компактных размерах 5 на 5 мм. их световой поток нейтрально белого света в номинале составляет 260 Люмен, а предельно допустимый до 1040 Люмен. При максимальной мощности потребление составляет 10 Вт, но при этом получается низкая общая эффективность, которая равна 100 Люмен на Ватт.
В пределах серии светодиоды имеют одинаковые размеры и взаимозаменяемые. Это будет необходимо в том случае, если текущая яркость вашего фонарика вас не устраивает или велофара светит плохо. Китайские производители внедрили led диоды КРИИ XML в производство светодиодных ламп. На их основе изготавливаются led лампы для противотуманных фар, для ближнего дальнего света автомобиля. Особую популярность получил светодиод на основе которого производят огромное количество фонариков.
Тренд 2015 года, китайцы пробуют вводить вас в заблуждение при оценке яркости источника света ненавязчиво заменяя Люмены на Люксы и при этом они подтверждают эти данные показаниями прибора. Особенно это актуально для тех, кто полноценно не разбирается светотехнике, да написания по английский похожи Lm и Lux.
- 1. Таблица отличий Cree XM-L и XM-L2 (XML и XML2)
- 2. Основные характеристики
Параметры светового потока
Светотехнические
характеристики лампы на базе светодиода xml t6 могут варьироваться в
зависимости от сегмента спектра цветовой температуры. На практике он выражается
в «бинах» – из двух символов, например, 4C. Каждому отдельному его значению
будет соответствовать определенный оттенок цвета. Производитель поставляет 6
типов наборов лед-кристаллов с заданным биновым показателем в 15 группах. Их
свойства при силе тока в 700 мА представлены в следующей таблице:
| Название | Спектральный диапазон, К | Группа | Световой поток, люмен |
| Белый (холодный) | 5-8,3 тыс. | Т5 | 265 |
| Т6 | 280 | ||
| U2 | 320 | ||
| Белый (нейтральный) | 3,7-5 тыс. | T4 | 245 |
| T5 | 260 | ||
| Белый (стандарт – CRI 80) | 2,6-4,3 тыс. | T2 | 210 |
| T3 | 220 | ||
| Белый (теплый) | 2,6-3,7 тыс. | T2 | 200 |
| T3 | 225 | ||
| Белый (CRI 85) | 2,6-3,2 тыс. | S4 | 165 |
| S5 | 175 | ||
| S6 | 180 | ||
| Белый (CRI 90) | 2,6-3,2 тыс. | S4 | 165 |
| S5 | 170 | ||
| S6 | 180 |
Максимальной
востребованностью отличаются xml-диоды Т6. Они характеризуются белым холодным
свечением при мощности потока почти в 300 люмен. Меньшей светосилой обладают
кристаллы S4 (порядка 160 лм) с характерным желтым оттенком, а большей — U2
(около 320 лм), при этом имеют хорошо видимый фиолетовый тон светового потока.
Какой свет лучше: теплый или холодный
Лампы холодного и теплого света
Свет принято разделять на теплый и холодный. Теплый лучше всего подходит для вечера, в дневное же время наиболее естественен холодный свет. Играя важную роль в формировании циркадных ритмов человека, теплый свет помогает нам расслабиться, забыть о дневных заботах и подготовиться ко сну.
Холодный же, наоборот, держит нас в тонусе, заставляет быть бодрее и энергичнее. Но и холодный, и теплый свет могут нарушить работу наших внутренних часов, застав нас в неподходящее время.
Цвет света выражается в цветовой температуре (измеряемой в кельвинах), равной температуре абсолютно черного тела, при которой оно испускает излучение такого же цвета. Вас может смутить, что теплому свету соответствует низкая температура, а холодному – более высокая, но, к сожалению, это именно так.
Так, свет с цветовой температурой 2700-3000 K называется теплым, имеет желтоватый оттенок и является типичным для ламп накаливания. Как видно из их названия, светятся они за счет раскаленной вольфрамовой спирали, фактическая температура которой напрямую связана с температурой цвета.
Люминесцентные лампы бывают как мягкого белого света с температурой 3000 K, так и с холодным светом – от 4000 до 6500 К.
Во время восхода и заката солнечный свет чуть теплее, чем свет лампы накаливания – около 1800 К, в полдень в ясную погоду – 6500 К. Именно поэтому теплый свет от искусственных источников ассоциируются у нас с вечером, а холодный – с ярким солнечным днем.
Стоит заметить, в пасмурный день рассеянный солнечный свет может достигать температуры 10000 К, что наряду с отсутствием видимых теней действует на человека угнетающе. К счастью, лампы с такими характеристиками практически не встречаются (разве что у фотографов).
От Луны по ночам исходит голубоватый холодный свет с температурой 4100 K. Свет пламени спички или свечи обычно имеет температуру в диапазоне 1700-1900 K.
При теплом освещении мы воспринимаем цвета предметов, как правило, немного не так, как при обычном дневном. Лампа накаливания, например, усиливает теплые тона, и приглушает холодные.
На это стоит обратить внимание при покупке мебели и деталей интерьера. Во избежание неприятных сюрпризов их следует выбирать при освещении, максимально приближенном к имеющемуся у вас в квартире. Также помните, что на цвет могут влиять не только характеристики самой лампы, но и абажуры, плафоны и прочие рассеиватели
Также помните, что на цвет могут влиять не только характеристики самой лампы, но и абажуры, плафоны и прочие рассеиватели.
С возрастом хрусталики в наших глазах могут немного желтеть, поэтому мы начинаем видеть все в более теплых тонах. Добавление холодного света в освещение может помочь в такой ситуации.
Теплый или мягкий белый свет отлично подходит для создания ощущения уюта в жилых пространствах, где мы хотим чувствовать себя расслабленно и комфортно. Избыток теплого света на рабочем месте может влиять на вас усыпляюще и мешать сосредотачиваться на нужных задачах. Именно поэтому в офисных помещениях обычно преобладают светильники с холодным светом.
Тёплый свет в Кельвинах
Теплый свет расслабляет и создает атмосферу уюта. Теплый белый: цветовая температура ниже 3500 K. Лучше выбирать именно нужное значение цветовой температуры в Кельвинах, так как у разных производителей понятия «теплый» могут различаться.
Таблица напряжения светодиодов
Чтобы светодиод обеспечивал при работе все характеристики, заданные его конструкцией и технологией изготовления, ему нужно обеспечить расчетное электропитание. Например, подать на его анод и катод напряжение, которое будет немного больше прямого напряжения p-n перехода. Избыток напряжения следует «погасить» на последовательно включенном резисторе. Резистор называется токоограничивающим. Он служит для того, чтобы не допустить превышения тока через p-n переход.
Таблица. Прямое напряжение p-n перехода светодиода цветного свечения.
| Цвет свечения | Напряжение рабочее, прямое, В |
| белый | 3,5 |
| красный | 1,63–2,03 |
| оранжевый | 2,03–2,1 |
| желтый | 2,1–2,18 |
| зеленый | 1,9–4,0 |
| синий | 2,48–3,7 |
| фиолетовый | 2,76–4 |
| инфракрасный | до 1,9 |
| ультрафиолетовый | 3,1–4,4 |
Мощные светодиоды, их характеристики
Мощные светодиоды на основе COB-матриц. У крупных моделей в углах корпуса имеются отверстия для крепления. Модели небольших размеров крепятся пайкой на печатную плату.
В дополнение к обычным характеристикам светодиодов у мощных моделей добавляются несколько дополнительных характеристик:
- номинальная мощность, Вт;
- размер чипа, мм;
- номинальный рабочий ток кристалла или матрицы;
- срок службы, связанный со стандартами L 70, L80 и др.
Маломощные светодиоды
По величине потребляемой мощности – это светодиоды от 0,05 до 0,5 Вт, рабочий ток – 20-60 мА (средней мощности – 0,5-3 Вт, ток 0,1-0,7 А, большой – более 3 Вт, ток 1 А и более).
Конструктивно к маломощным светодиодам относятся несколько групп LED-излучателей света:
- светодиоды в корпусах SMD обычные и сверхъяркие;
- диоды типа DIP в цилиндрических корпусах – для монтажа в отверстия печатных плат;
- в корпусах типа «пиранья» – для монтажа в отверстия.
Маломощные светодиоды в разных корпусах.
На картинке светодиоды сверху вниз:
- В цилиндрических корпусах типа DIP – с гибкими проволочными выводами для пайки в отверстия платы.
- В корпусах типа «пиранья», они же Superflux, пайка в отверстия.
- В корпусах с планарными выводами для монтажа на контактные площадки одно- и двухсторонних печатных плат или в «колодцы» многослойных плат.
Маркировка цветовой температуры
На упаковке каждой лампы освещения производители указывают ее технические характеристики. Среди всех прочих характеристик, таких как мощность, напряжения, частота сети, обязательно указывается цветовая температура светодиодных ламп (это относится не только к LED лампам).
На этот основной фактор обязательно стоит обращать внимание перед покупкой лампы. Кстати говоря, данная характеристика отображается не только на упаковке, но и на самой лампе. Вот один из примеров, LED лампа мощностью 7 Вт и температурой 4000 К
Установлена она у меня дома, на кухне, светит приятным дневным светом
Вот один из примеров, LED лампа мощностью 7 Вт и температурой 4000 К. Установлена она у меня дома, на кухне, светит приятным дневным светом.
Кстати говоря, данная характеристика отображается не только на упаковке, но и на самой лампе. Вот один из примеров, LED лампа мощностью 7 Вт и температурой 4000 К. Установлена она у меня дома, на кухне, светит приятным дневным светом.
А вот еще один пример обозначения на светодиодном точечном светильнике для гипсокартонных потолков, температура 2800 Кельвинов. Светильники с такой цветовой температурой светят теплым светом похожим на лампу накаливания и были установлены в спальной комнате на одном из объектов.
Как выбрать фонарь
- Для начала следует определиться с назначением фонаря. Если вам нужен светильник для дома или дачи, достаточно будет фонарика с лампочкой накапливания на щелочных батарейках D-формата. Для туристических походов выбирайте светодиодные светильники.
- В зависимости от того, для чего вам нужен фонарь, определяем необходимый размер светильника. Ручные карманные приборы, которые будут использоваться в быту, должны быть легкими и компактными, чтобы их было легко и удобно носить с собой.
Для строительства следует выбирать фонари, работающие стационарно.
При подборе устройств учитывайте условия, в которых вам придется работать, охотиться, путешествовать.
Для подводного спорта понадобятся модели с влагоустойчивым корпусом, в условиях низких температур используются приборы со специальным морозоустойчивым покрытием.
Обратите внимание на мощность светового потока. Не рекомендуется покупать модели со слишком ярким светом для дачи и бытовых целей, ведь с каждым люменом возрастает и количество энергии, необходимой для работы прибора
Для таких потребностей достаточно фонарика в 10-30 лм. Велосипедистами, охотниками используются светильники в 100 лм.
Важный критерий при выборе – время свечения. Выбирайте модели с яркостью в 40 лм от одной АА-батарейки на протяжении четырех часов.
Компактные фонарики, которые работают от микропальчиковой батарейки, обеспечивают свечение в 12 лм на протяжении 20 часов.
- Температура света должна быть максимально естественной.
- Выбирайте модели, оснащенные несколькими режимами. Яркость фонаря должна подстраиваться под разные условия окружающей среды. Это позволит снижать и повышать яркость на разных отрезках маршрута, корректировать яркость светового потока.
- Если вы собираетесь использовать фонарик часто, остановитесь на приборах, которые работают от батареек типа АА или ААА. Модели на аккумуляторах подойдут для бытовых потребностей.
- Если на резьбе светильника есть уплотнительные резиновые колечки, значит, корпус устройства влагостойкий. Чтобы фонарик не выскальзывал из перчаток или мокрых рук, выбирайте механизмы с насечкой на корпусе.
- Лучшее покрытие для корпуса – анодированное (Type II или Type III). Учитывайте комплектацию светильника. Специальные диффузоры используются для рассеивания света в разных направлениях, превращения точечного света в заливной.
- При выборе аккумуляторного фонарика уточните способ его зарядки.
Самое распространенное зарядное устройство, которое рассчитано на бытовую сеть с напряжением в 220 В, некоторые типы фонариков заряжаются от автомобильного прикуривателя с напряжением в 12 В, есть модели, которые можно заряжать от USB-порта.
Покупайте светильники из профессиональной серии, которые отличаются надежностью, долговечностью и экономичностью. Такие устройства оснащены прочным конструктивом, хорошо укомплектованы.
Лучшие фонарики:
- имеют прочный конструктив;
- работают при низких и высоких температурных режимах;
- влаго- и морозоустойчивы;
- легко переносимы;
- портативны и компактны;
- имеют красивый внешний вид.
Характеристики светодиода Cree XM-L T6
Бывшие недавно в лидерах, мощные светодиоды Cree XLamp серии XP плавно сдают позиции, уступая путь более совершенным экземплярам серии XM-L и XM-L2. Новым чипам удалось преодолеть очередной рубеж яркости, благодаря чему светодиоды XM-L первого и второго поколения от компании Cree быстро были приняты на вооружение ведущими производителями современной осветительной аппаратуры. Не смотря на то, что первое поколение светодиодов XM-L было выпущено в далеком 2011 году, чип получился настолько удачным, что по-прежнему остается востребованным. Наиболее известным представителем семейства XM-L первого поколения стал светодиод группы T6. Обладая высокими техническими показателями, излучающие диоды XM-L T6 являются прекрасным решением для конструирования осветительных изделий.
Основные характеристики
Кристалл светодиода XM-L имеет размер 5х5 мм и визуально крупнее предшественника из семейства XP. Его отличительная черта — подложка зелёного цвета. Данное семейство светоизлучающих диодов имеет высокую светоотдачу с типичным значением теплового сопротивления 2,5°C/Вт. При рабочем токе потребления 700 мА номинальное падение напряжения – 2,9В. Полусферическая линза высотой 3,02 мм обеспечивает угол рассеивания 125°.
Параметры светового потока
Важнейший параметр любого светоизлучающего диода – световой поток. Компания Cree измерила реальные значения минимального светового потока XM-L при токе в 700 mA и температуре окружающей среды 25°C. Также, для справки, приведены расчетные значения при токе в 1000, 1500 и 2000 mA.
Компания Cree ранжирует значения светового потока в зависимости от группы и цветовой температуры. На данный момент в серии XM-L существует 9 групп. Наименьший поток света имеют кристаллы группы S4 (164 лм), а наибольший – у U2 (300 лм). Наиболее распространенными являются светодиоды группы T6, которые имеют минимальный световой поток в 280 люмен при токе в 700 mA. LED XM-L T6 отлично зарекомендовали себя как в организации искусственного освещения крупных коммерческих объектов, так и в конструировании ручных фонариков. Их выпускают в холодном и нейтральном белом цвете в диапазоне цветовых температур от 5000 до 8300°K.
Цветовые бины группы T6 и наборы поставки
Бин светодиода – это неделимая область на диаграмме цветности МКО-1931. Необходимость введения понятия «бин» возникла из-за того, что с помощью цветовой температуры (Тцв) невозможно выполнить точную градацию источников света. Необходимость в более дискретном подходе при делении белых светодиодов, привела к появлению нового стандарта цветности ANSI С78.377А. Стандарт предусматривает 8 бинов Тцв с указанием допустимых отклонений во всем пространстве белого света на диаграмме цветности МКО-1931. Разница цвета в приделе областей бинов ANSI С78.377А легко заметна, поэтому крупные производители светоизлучающих диодов дополнительно разделяют каждую область на несколько частей.
Компания Cree имеет свой вариант стандартизации цветности, основанный на стандарте ANSI С78.377А. Заказ светодиодов у компании Cree только с определенным бином не возможен, связано это с малым размером бинов и технологическими трудностями при массовом производстве. Разработчик поставляет светодиоды XM-L в наборах, каждый из которых включает в себя несколько бинов. Узнать включенные в набор бины можно по двум символам в конце кода комплекта.
Для LED XM-L T6 существует 6 наборов поставки: 50, 51, 53, E1, E2 и E3. Комплект E3 дополнительно указывает на нейтральный тон свечения светодиодов, остальные указывают на холодные оттенки. Например, комплект поставки E1 может содержать 4 бина. Другими словами, если в коде набора указан комплект Е1, то тональность включенных в него светодиодов будет соответствовать только 4 бинам (1A, 1B, 1C, 1D).
На упаковку оригинального продукта от Cree обязательно наносится бин-код и код комплекта поставки. Ниже представлена его конфигурация для светодиодов из серии XM-L группы T6.
Выбор параметров фонаря в зависимости от предназначения
Для бытового применения — налобные фонари могут использоваться в быту в случае аварийного отключения электричества, бытовые налобные фонари не нуждаются в высокой емкости аккумуляторов, высоких степеней защиты от ударов и воды, для использования в быту вполне подходят самые простые и недорогие модели.
Для обслуживания автомобиля — высокая световая мощность, рассеивающий свет.
Для охоты и рыбалки — достаточно средней световой мощности, рассеивающий свет, максимальные ударопрочность и водонепроницаемость, большая емкость питания для обеспечения высокой длительности автономной работы.
Для бегунов и велосипедистов — световая мощность 300-400 Люмен, водозащита не менее IPX4 для защиты от дождя и мокрого снега, наличие регулировки угла наклона, надежная система фиксации.
Для горных походов и альпинизма — высокая световая мощность, возможность длительной работы от одного заряда, наличие регулировки угла наклона, желателен выносной блок питания для длительной работы фонаря на холоде.
Для спелеологии — максимальные яркость и дальность освещения, максимальные ударопрочность и водонепроницаемость, большая емкость питания для обеспечения высокой длительности автономной работы.
Для треккинга и кемпинга — достаточно налобного фонаря невысокой мощности с рассеивающим светом, желательна высокая длительность автономной работы, желательно наличие возможности закрепить фонарь в палатке, к рюкзаку или на дерево, фонарь должен иметь небольшой вес и компактные размеры.
Реальная яркость
Конструкция лампочки для автомобиля
Мощность светодиодов ХНР50 для радиатора с гибкимим лепестками может быть максимум 16W, при этом они будут греться до максимальных возможных по спецификациям 150°. При такой температуре световой поток снизится на 20%.
Многие считают, если количество люмен с 1 led диода может быть от 635лм до 1200лм, то китайцы в лампу поставят самый яркий на 1100лм. На самом деле в светодиодные автолампы китайцы ставят дешевые светодиоды XHP50 со средними параметрами, которые имеют в среднем 800 — 900лм. Чем лучше бин led чипа, тем выше его стоимость. А в случае с автомобильными светодиодными лампами для того чтобы её продать, достаточно одного упоминания Cree.
Посчитаем параметры лампы на 2шт КРИ ХНР50:
900лм * 2шт * 0,8 = 1440лм можно получить с 1 лампочки, это отличный результат для гибкой системы охлаждения без вентилятора. Это равняется половине яркости ксенона.
8,4вт * 2шт = 16,8вт энергопотребление
На лампочках ближнего и дальнего света H4 на Cree XML было 1200лм.
Пример ближнего света на Филипсах
Лампочка с гибкой системой охлаждения на двух Philips MZ светит на 1100лм, потому что максимально допустимая температура ниже на 15° чем у Крии.
Если вы используете мощные лампы в фарах:
- ближний и дальний свет;
- противотуманки, ПТФ;
- или дополнительных фарах, типа Hella.
то вам следует установить отдельные ДХО, которые охлаждаются гораздо лучше. Китайские дешевые дневные ходовые огни дохнут даже в обычных условиях. Наверняка вы видал DRL которые еле светят на уровне яркости габаритов, и часть диодов потухла, напоминает выбитые зубы.
Спецификации на LatticeBright
Покажу пример спецификаций (даташит)на подделку от LatticeBright. Маркировка бинов такая же, как у настоящих, чтоб сложнее было отличать. Бины выше чем T2 скорее всего работают за счет превышения номинального тока, то есть разгон.
Информация по параметрам очень скудная:
- не написано, при какой температуре измерены показатели светового потока. Cree обычно делает при 85°, китайцы при 25°. Если они это не указали, значит есть что скрывать, показатель очень важный;
- максимальная температура ядра 125° для всех моделей LB, у оригиналов Cree 150°. Разница в 25 очень существенная, например для автоламп с небольшим радиатором;
- номинальный световой поток указана в 220лм при токе 700мА и цветовой температуре 8000К, чем выше цветовая, тем выше светоотдача;
- индекс цветопередачи очень низкий CRI70, при норме в CRI80;
Перечислил основные нехорошие и важные моменты, за счет которых скрываются реальные параметры.
Выводы по сравнению CREE и подделок
Что сказать? Да, рынок подделок велик. Есть откровенные негодные чипы. А есть LatticeBright. Посмотрел не один урезанный Datasheet и что могу сказать — по факту это самостоятельный продукт. Ни один из параметров не подпадает под характеристики, которые нам преподносит Cree. Но в любом случае он остается на достаточно высоком уровне ( хоть и не превосходит чипы брэнда ). Как говорится — китайцы решили сильно не заморачиваться, а оставить только внешнее сходство. Как мне кажется, сделано это для того, чтобы создать конкуренцию ведущей корпорации, пускай и таким образом. А ведь если приложить не много голову и создать свой вид с характеристиками, подобными сегодняшним, то можно было бы создать конкуренцию. Стоимость чипов LatticeBright дешевле почти в два раза. Света меньше, но за такую цену сойдет. И синий оттенок убрать бы))) Думаю, для определенных световых решений можно было бы использовать их. Вопрос в другом — когда вы приобретаете приборы с «заявками», что там стоят диоды CREE, то хотите их там видеть. Если нет, то не приятно, что обманули…
Господа китайцы, сделайте на основе тех чипов (что выдаете за CREE) свой продукт с аналогичными характеристиками и люди будут брать. И брать осознанно. А так… не далеко и до судов и реальных сроков. Воровать не хорошо. Даже если это только облик.
Ну а теперь все дружненько побежали проверять свои приборы на подделку)
Основные выводы
Светодиод xml t6 от
американского производителя Cree характеризуется прежде всего большой яркостью
(до 300 лм) и долговечностью (до 100 тыс. часов). Поэтому он является самым
востребованным в своем сегменте как у производителей светотехники с мировым
именем, так и у рядовых потребителей. При стандартных условиях эксплуатации –
силе тока в 700 мА и напряжении не выше 2,9 вольт лед-кристалл отличается
следующим набором параметров:
- Светимость 280 лм.
- Цветопередача – 85 Ra.
- Угол рассеивания – 125 градусов.
При этом основные
светотехнические характеристики диода задаются принадлежностью его к
конкретному цветовому спектру и обозначается «бином». Всего выпускается 15
групп и 6 наборов – с минимальной яркостью от S4 160 лм до U2 320 лм. Чтобы
полупроводниковый лед-кристалл оптимально проявлял заявленные параметры, для
его работы требуется драйвер с напряжением на входе 4,2 вольта и силой тока на
выходе не больше 3 А. Xml t6 широко применяется в качестве светоисточника в
фонарях, лампах, оптике, освещении, подсветке и спецприборах.
Предыдущая
СветодиодыРазновидности блоков питания для светодиодов и процедура их подключения своими руками
Следующая
СветодиодыПринцип работы и маркировка электровакуумного диода
