Диммирование светодиодных ламп 220 вольт

Диммеры для светодиодных ламп

В зависимости от того, для каких источников света применяются светорегуляторы, они классифицируются на:

  • диммер-управление для ламп накаливания;
  • диммеры для светодиодов;
  • светорегуляторы для светодиодных ламп 220В;
  • диммеры для энергосберегающих ламп (люминесцентных).

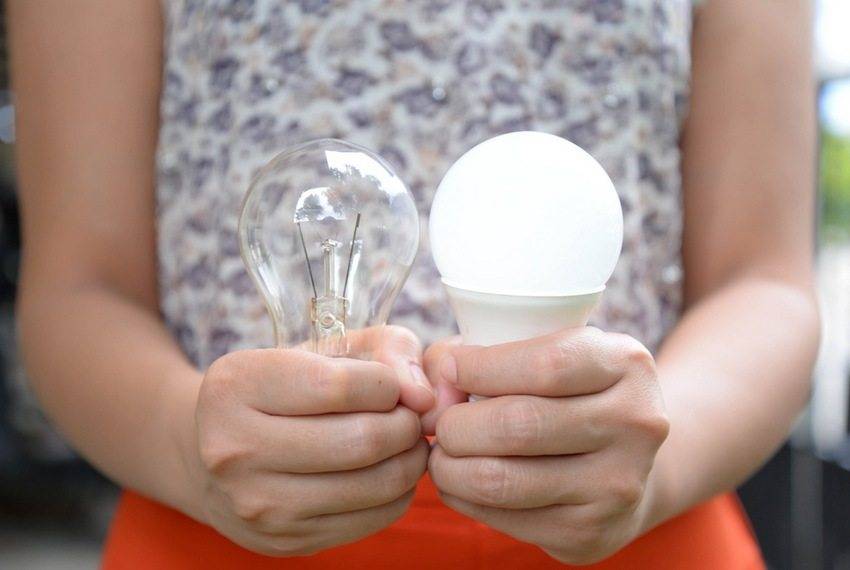

По сравнению с лампами накаливания светодиодные обладают значительными преимуществами

Следует отметить, что в отличие от светодиодных лент и конструкций, полупроводниковые лампы могут подключаться к бытовой сети 220В без использования преобразователей напряжения. Мощность их составляет до 40Вт. При замене обычных ламп накаливания на светодиодные источники света, необходимо ознакомиться с техническими характеристиками последних: напряжение, мощность, цветовая температура, тип цоколя, срок эксплуатации. Все эти данные имеются на упаковке изделия.

Светодиодные лампы оснащены цоколем, адаптированным под стандартный ламповый патрон. Они выпускаются с цоколями типа Е, MR и G (штырьковый). Наличие резьбовых цоколей диммируемых светодиодных ламп Е14, Е27, делает их удобным для подключения к бытовой системе освещения 220В и позволяет использовать для них стандартные светорегуляторы.

Не все устройства управления совместимы со светодиодными лампами. Чтобы покупатель мог понять, возможна ли регулировка яркости свечения приобретаемой продукции, производители наносят на упаковку и в паспорт светодиодной лампы указание о такой возможности. Это может быть либо соответствующая надпись, либо условное обозначение.

Диммер для светодиодных ламп в интерьере

Купив диммированную светодиодную лампу, можно сэкономить на приобретении специального светорегулятора. Для ламп, в устройство которых не заложена функция диммирования, используют диммеры для светодиодных светильников, работающие по принципу широтно-полюсной модуляции (ШИМ), которые отличаются довольно высокой стоимостью.

Выбор модели

По способу управления диммеры можно классифицировать на:

  1. Сенсорный. Устройство имеет сенсорную панель, путём непосредственного контакта с нею и происходит управление диммером. Их главное отличие от других моделей – стильный дизайн, особенно подойдут тем, у кого интерьер выполнен в стиле хай-тек. Ещё одно неоспоримое преимущество сенсорных диммеров – простота управления.
  2. Дистанционный. Управление происходит за счёт пульта или беспроводного канала. Особенно подходит тем, кто из своих рук в повседневной жизни не выпускает смартфон или планшет, при помощи этих гаджетов можно управлять домашним освещением на расстоянии.
  3. Механический. Освещение регулируется путём воздействия на клавишу или поворотную ручку диммера. Отличается достаточной надёжностью в использовании и невысокой стоимостью.
  4. Акустический. Регулировка осуществляется за счёт реакции на хлопок, звук, шум, голосовую команду. Эту модель многие называют пафосной. Стоит такой диммер дорого. Приобретают его в основном те, у кого хватает лишних денег и кому очень хочется удивить окружающих.

Специалисты среди всех моделей диммеров рекомендуют сенсорные, как самые качественные и наиболее надёжные.

Конечно же, при выборе регулятора учитывайте свои финансовые возможности, но старайтесь избегать дешёвой китайской продукции. На рынке электротоваров отличным образом зарекомендовали себя диммеры таких фирм-производителей:

  • «Schneider Electric»;
  • «Lezard»;
  • «ABB».

Диммируемые светодиодные лампы: отличия, подключение, схема

Изменение яркости свечения лампочки используют для решения разных бытовых и коммерческих задач. Такое оснащение поможет создать комфортные условия и одновременно — бережно тратить электроэнергию.

Чтобы правильно выбрать и эксплуатировать соответствующую технику, необходимо ознакомиться с теорией и предложениями современного рынка.

Некоторым пользователям пригодятся знания о том, как создать это функциональное устройство своими руками.

Что такое диммер для светодиодной лампы

Уменьшить яркость обычной лампы накаливания можно снижением напряжения питающей сети. Если применить реостат, то необходимый результат будет получен, однако потребляемая мощность будет затрачиваться не эффективно.

Но на светодиодные лампы такое устройство не сможет оказать нужное влияние. Эти приборы работают от постоянного тока 12 вольт. Они подключаются к стандартной сети 220 V через блок выпрямления и стабилизации.

Поэтому в широком диапазоне входных напряжений будет поддерживаться неизменная интенсивность света.

Чтобы решить проблему, применяют диммер для светодиодных ламп. Это устройство обрезает часть синусоиды, снижая количество энергии на выходе. Регулируемый интервал задержки позволяет изменять нужным образом свечение светодиода.

Чем отличается диммируемая светодиодная лампа

Блок электроники, создающий импульсы нужной формы, может быть объединен с источником питания 12 Вольт. Этот вариант используют для непосредственного подключения светодиодов.

Если же запланировано применение стандартного напряжения, необходимо приобретать специальные приборы. Для примера можно рассмотреть диммируемые светодиодные лампы Gauss.

Они создаются с разными цоколями, поэтому не сложно будет подобрать подходящие к определенным патронам изделия.

В линейке этого производителя есть источники направленного и рассеянного, нейтрального, холодного и теплого света.

В них устанавливают электронные схемы, рассчитанные на импульсное питание. Обычные светодиодные лампы не приспособлены к подобным режимам. При их включении возможно появление посторонних шумов. Не будет обеспечена корректная регулировка яркости. В некоторых случаях допустим преждевременный выход из строя.

Разные технические решения

Разные диммеры выпускают для светодиодных ламп 220В. Чтобы проще было определиться при выборе, следует обратить на преимущества, возможности и недостатки следующих приборов. Они сгруппированы по способу управления:

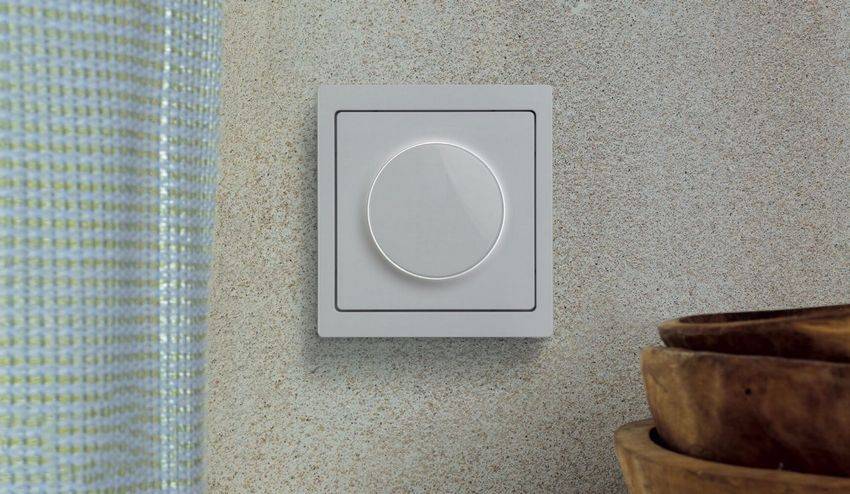

  • В механических диммерах вращающаяся рукоятка упрощает выбор необходимой позиции. Эти устройства стоят недорого.

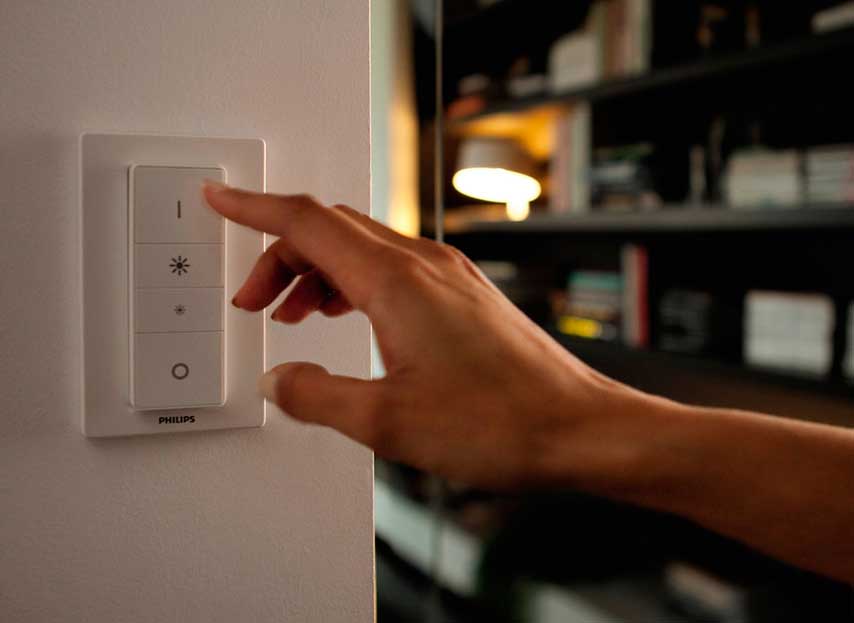

  • Кнопочное управление выглядит современнее. Сенсорный диммер иногда оснащают специальным экраном, на котором отображается уровень освещенности и другие технические параметры.
  • Удобно, если предусмотрена регулировка с помощью пульта дистанционного управления. Если светодиодная лампа и управляющий диммер связаны по радио каналу, то использование будет проще. Инфракрасный аналог придеться направлять в сторону приемника.

Диммируемая LED-лампа хорошо подходит для комплектации автоматизированных систем. Она рассчитана на многократные включения без преждевременного выхода из строя. Чтобы обеспечить управление освещением из любой точки, где есть подключение к сети Интернет, используют контроллер с блоком Wi-Fi.

Подключение диммера

Проще всего подключать диммированные лампы со встроенным блоком электроники и отдельным пультом ДУ. Ими заменяют имеющиеся источники света без вмешательства в электрическую схему. Так как светодиодные источники света потребляют не много электроэнергии, то не понадобятся более мощные защитные автоматы, другая проводка.

Сложнее, если предполагается применение низковольтного питания 12 В. Это значит, что понадобится проложить отдельный кабель. Проще работать с разборными подвесными потолками. В их конструкциях можно скрытно установить блоки питания и другие компоненты системы. Разумеется, в данном случае устанавливают светодиодные приборы на 12 В.

Диммер какого производителя выбрать?

При покупке диммера для светодиодных светильников обязательно нужно обращать внимание на производителя. Как правило, продукция известных изготовителей более качественная, чем изделия малоизвестных фирм

Самыми популярными и всемирно известными производителями диммеров являются:

  • Legrand — Французская компания, один из старейших производителей электротехнической продукции в Европе;
  • ABB — Шведско-Швейцарский производитель, один из мировых гигантов в мире электротехники;
  • Schneider Electric — еще одна французская компания, выпускающая качественную продукцию и диктующая моду и стандарты электротехники на территории Европы и за ее пределами.

Критерии качества изделий

На упаковке каждой диммированной лампочки указано много информации. Чтобы выбрать функциональный продукт, необходимо знать, что это все значит.

Форма лампы и ее влияние на освещение

Диммируемые лампы бывают самых разнообразных форм, от которых зависит степень освещения

Правильно подобрав светодиодное устройство определенного внешнего вида, удастся добиться оптимальной интенсивности освещения. На рынке встречаются следующие формы ламп:

  • Грушевидные. Колба имеет такой же диаметр, что и корпус. Такие светодиоды светят только вперед. Их не рекомендуется устанавливать в люстры, плафоны которых направлены вниз. Грушевидные светодиоды не смогут эффективно осветить потолок и на нем появятся тени.
  • Напоминающие обычные лампочки накаливания. Применяются для реализации традиционного освещения. Угол распространения световых потоков – 240°.
  • В виде свечи или шара. Такая форма создана преимущественно с декоративной целью. Угол освещения достигает значения 240-360°. Лампы удачно сочетаются с открытыми люстрами, торшерами, бра.
  • Рефлекторного типа. Преимущественно используются в магазинах, салонах красоты. Особенность изделий – создание целенаправленного светового пучка, который освещает конкретную область.
  • Точечные. Подобные изделия устанавливаются в натяжные или подвесные потолки, корпусную мебель для создания дополнительного или основного освещения. Они создают довольно большой угол распространения света – до 100°.

Грушевидная Напоминающая лампу накаливания

В виде свечи

Рефлекторного типа

Лампа точечного света

Мерцание света и методы его выявления

Проверка мерцания лампы с помощью карандаша

Такой негативный эффект характерен для светодиодных и люминесцентных осветителей. Мерцание света негативно сказывается на самочувствии человека – глаза быстрее устают, возможны головные боли. При наличии данного дефекта светодиод запрещено использовать для жилых помещений.Выявить мерцание можно по следующим признакам:

  • Если быстро отвести взгляд от одного предмета на другой, перед глазами двоится. Такой эффект называют стробоскопическим.
  • Необходимо взять карандаш за один конец и перемещать его как маятник. Если не видно четких контуров изделия, мерцание лампы находится в пределах нормы. Когда кажется, что карандашей несколько, пульсация света очень высокая.
  • Для определения мерцания можно использовать смартфон. Включив обычную камеру и направив ее на источник света, удастся увидеть полосы. Чем они ярче, тем сильнее пульсация.

Полностью устранить эффект мерцания невозможно.

Пределы уровня диммирования

Большинство моделей способны снизить интенсивность освещения до 10%. Некоторые производители выпускают светодиоды, где данный показатель колеблется в пределах 5-25%. Совмещая лампы с разными диммерами, удается добиться необходимого уровня освещения, что зависит от совместимости устройств.

Мощность и рабочее напряжение

Мощность не является характеристикой яркости света — для этого существует такой показатель, как люмен. Он указывается на упаковке каждого изделия

Светодиодные изделия выпускаются с мощностью от 1 до 25 Вт. Для оценки эффективности устройств их световой поток сравнивают с тем, что формируется у ламп накаливания. Их мощности соотносятся как 1 к 8-10.

При выборе лампы в зависимости от рабочего напряжения лучше выбирать модели, где данный показатель составляет 170-250 В. Это обезопасит прибор от перегорания, что может случиться при скачке тока в сети.

Световой поток и эффективность

Особенностью ЛЕД-ламп называют то, что их мощность не всегда эффективно отображает яркость. Поэтому на упаковке изделий указывается световой поток. Он колеблется в пределах 200-2500 лм.

Цветовая температура

Шкала цветовой температуры источника света

Данный показатель характеризует источник цвета в плане спектрального состава. Цветовая температура измеряется в Кельвинах. Для освещения рабочего места оптимальным считается значение 4000-4500 К. Для дома рекомендуется взять лампу с теплым цветом 2700-3500 К.

Индекс цветопередачи

Важный показатель, который отображает соответствие цвета, получаемого при искусственном освещении, его реальному оттенку. Чем выше индекс цветопередачи, тем натуральнее выглядят предметы в помещении.

Производители выпускают лампы с максимальным значением 90 Ra.

Цоколь и корпус

Типы цоколей энергосберегающих ламп

Самыми популярными считаются светодиоды с цоколем Е27 и Е14. Они имеют стандартное резьбовое соединение. Цоколь Е27 применяется для закрытых светильников, Е14 – для бра, торшеров.

Особенности регулировки разных типов ламп

Разные типы ламп предполагают различные схемы управления их работой. Так, для ламп накаливания и галогенных аналогов, рассчитанных на рабочее напряжение 220 Вольт, возможен лишь вариант изменения подаваемого напряжения. Это приводит к изменению силы свечения источника света. Для устройств с рабочим напряжением 12 Вольт постоянного тока изменение светового потока осуществляется посредством ШИМ-РЕГУЛЯТОРА, способного плавно менять выходное действующее напряжение без увеличения или уменьшения его амплитуды.

Диммируемые светодиодные лампы – что это такое

Led-лампы, оснащенные устройством, позволяющим плавно регулировать их свечение, называются диммируемыми светодиодными лампами.

К сведению! Светодиодные источники света, оснащенные диммирующими устройствами, внешне никак не отличаются от аналогов, не оснащенных подобными устройствами. Наличие возможности регулировки лампы указывается в ее маркировке обозначением dimmable.

Лампы, не имеющие в своей конструкции диммера, работают только в двух режимах: включено и выключено. А при наличии диммирующего устройства они способны регулировать силу свечения в соответствии с заданными значениями (как правило, от 10 до 100 %).

Какой диммер нужен для обычных светодиодных лампочек

При выборе регулятора для led источников света критериями станут следующие показатели:

  • технические характеристики – электрическая мощность и рабочее напряжение;
  • тип прибора (его назначение) – для ламп накаливания, галогенных или светодиодных ламп;
  • конструкция – определяет тип исполнения, способ регулировки и место размещения.

При выборе конкретной модели необходимо помнить, что несоблюдение вышеозначенных критериев может привести к следующим негативным последствиям:

  • перегрев прибора, если превышена мощность подключаемых к нему источников света;
  • невозможность выполнения требуемых настроек или сохранения их в памяти устройства негативно сказывается на функциональности регулятора;
  • конструкция диммера не позволяет его разместить в выбранном месте установки в связи с особенностями элементов крепления, предусмотренных конкретной моделью.

 Можно ли регулировать яркость светодиодных ламп на 12В

Для подсветки и искусственного освещения широко используются светодиодные ленты, в которых источники света работают на напряжении 12 Вольт.

Для управления работой такого прибора используется диммер для светодиодной ленты, который включается в цепь питания источника света и может управлять его работой как в заданном режиме, так и при помощи пульта дистанционного управления.

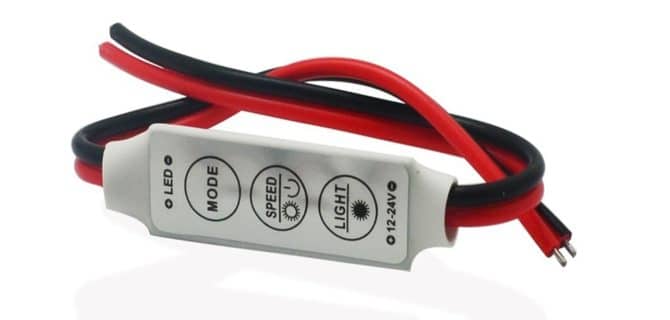

Диммер для светодиодной ленты одного цвета свечения имеет один канал управления, что предполагает изменение только яркости свечения. Для трехцветных лент (RGB-свечения) приборы оснащаются тремя каналами управления, позволяющими регулировать еще и скорость изменения всех цветов.

Элементы схемы

Начнём с того, что определимся, какие элементы нам потребуются для схемы регулятора яркости освещения.

На самом деле схемы довольно простые и не потребует каких-то дефицитных деталей, с ними сможет разобраться даже не слишком опытный радиолюбитель.

  1. Симистор. Это триодный симметричный тиристор, по-другому его ещё называют триак (название пошло из английского языка). Представляет собой полупроводниковый прибор, который является тиристорной разновидностью. Используется для коммутирующих операций в электрических цепях на 220 В. Симистор имеет два основных силовых вывода, к которым последовательно подключается нагрузка. Когда симистор закрыт, в нём отсутствует проводимость и нагрузка получается выключенной. Как только на него подаётся отпирающий сигнал, между его электродами появляется проводимость и нагрузка включается. Его основной характеристикой является ток удержания. Пока через его электроды протекает ток, превышающий эту величину, симистор остаётся открытым.
  2. Динистор. Он относится к полупроводниковым приборам, является разновидностью тиристоров, и обладает двунаправленной проводимостью. Если рассмотреть принцип его работы подробнее, то динистор представляет собою два диода, которые включены навстречу друг другу. Динистор по-другому ещё называют диак.
  3. Диод. Это электронный элемент, который в зависимости от того, какое направление принимает электрический ток, обладает разной проводимостью. Он имеет два электрода – катод и анод. Когда к диоду прикладывают прямое напряжение, он открыт, в случае с обратным напряжением диод закрыт.
  4. Неполярный конденсатор. Их основное отличие от других конденсаторов заключается в том, что они могут подключаться в электрическую цепь без соблюдения полярности. В процессе эксплуатации допускается смена полярности.
  5. Постоянный и переменный резисторы. В электрических цепях они считаются пассивным элементом. Постоянный резистор обладает каким-то определённым сопротивлением, у переменного эта величина может изменяться. Их основное предназначение – преобразовать силу тока в напряжение или наоборот напряжение в силу тока, поглотить электрическую энергию, ограничить ток. Переменный резистор иначе ещё именуют потенциометр, у него имеется подвижный отводной контакт, так называемый движок.
  6. Светодиод для индикатора. Это такой полупроводниковый прибор, который имеет электронно-дырочный переход. Когда через него пропускается в прямом направлении электрический ток, он создаёт оптическое излучение.

Схема диммера на симисторе использует фазовый способ регулировки. При этом основным регулирующим элементом является симистор, от его параметров зависит мощность нагрузки, которую можно подключить к данной схеме. К примеру, если использовать симистор ВТ 12-600, то можно регулировать мощность нагрузки до 1 кВт. Если вы захотите сделать свой диммер на более мощную нагрузку, то соответственно выбирайте и симистор с большими параметрами.

Больший срок службы

Положительным моментом и преимуществом постоянной работы светодиодов в режиме пониженной яркости, является увеличение их срока службы.

Например, если изначально взять лампочку в два раза мощнее чем вам было нужно, и выкрутить диммером ее на требуемую яркость, такой светильник 100% прослужит не только заявленный заводом срок, но и гораздо дольше.

А вот с галогенными лампами ситуация может быть противоположной. Кроме того, диммирование приводит к уменьшению тепловыделения.

Исходя из вышеизложенного, специалисты всегда рекомендуют покупать диммеры и лампы под них в одном магазине, с наглядной проверкой на совместимость их функций. В этом случае вы 100% не столкнетесь ни с какими сюрпризами и неприятностями.

Особенности работы диммируемой led лампы и ее отличия от обычной

Вернемся к проблеме с регулировкой яркости обычной светодиодной лампы. Почему так происходит? Дело в том, что полупроводниковому прибору, коим и является светодиод, для работы требуется постоянное напряжение питания, а в осветительной сети – переменное. Кроме того, ток, проходящий через диод, должен быть строго заданной величины. В противном случае прибор выйдет из строя.

Диммер, встроенный в светодиодную лампочку или светильник, как раз решает эти задачи. Он преобразует переменное напряжение в постоянное и понижает до необходимой величины. Дополнительно он устанавливает необходимый ток через диод и поддерживает его на заданном уровне – стабилизирует.

Что происходит, когда ты пытаешься регулировать яркость такой лампочки диммером? Ты крутишь ручку, и действующее напряжение на нагрузке изменяется. Но в драйвер светодиодной лампы 220В заложены четкие инструкции – держать напряжение и ток на заданном уровне. Он выполняет свою работу, пока может. Ты крутишь – ничего не меняется. Но если входное напряжение слишком мало, устройство сдается: оно отключает диоды (фирменные изделия) или начинает вести себя непредсказуемо (бюджетный вариант). Именно поэтому обычная led лампа, включенная через диммер, ведет себя, мягко говоря, неадекватно: она просто не понимает, что происходит.

Конструкторы решили проблему диммирования светодиодных ламп, изменив схему драйвера. Теперь он следит за напряжением, подаваемым на лампочку. Если обнаруживается изменение, он автоматически изменяет ток через светодиод. Меньше напряжение – меньше ток. Больше напряжение – больше ток, но только если он не превышает максимально допустимый. В результате стала возможна регулировка яркости, но защита диодов от перегрузки сохранилась. Такие доработанные осветительные приборы назвали диммируемыми лампами.

Итак, светодиодные лампочки, в конструкции которых предусмотрен режим диммирования, могут использоваться с диммерами. Но с какими? Диммеры для переменного тока, работающие по принципу среза полуволны, бывают двух типов.

  1. Срез переднего фронта.
  2. Срез заднего фронта.

Что это означает? Первый тип подает на нагрузку только остаток полуволны переменного тока, срезая ее переднюю часть. Второй подает полуволну с самого начала, но в нужный момент отсекает остаток. Выглядит это примерно так:

Первые шире распространены из-за простоты схемотехнического решения и более низкой цены. Вторые чуть дороже, но создают меньше помех, которые могут мешать работе аудиоаппаратуры. С какими моделями светорегуляторов могут работать диммируемые лампочки? И с теми, и с другими, но второй вариант (срез заднего фронта) предпочтительней, поскольку напряжение на осветителе нарастает постепенно, а не скачком. Такой режим более “понятен” диммируемым драйверам лампочек.

Если у тебя уже установлен диммер со срезом переднего фронта, но ты решил заменить лампочки накаливания диодными, то меняй смело. Все будет прекрасно работать, но при условии, что светодиодные лампы диммируемые и качественные.

Как отличить диммируемую лампочку от обычной?

Диммируемые лампы, которые выпускаются сегодня, по внешнему виду ничем не отличаются от обычных. Все отличия, как ты понимаешь, находятся внутри, в схеме драйвера питания. Чтобы узнать, какого типа прибор ты держишь в руках, необходимо внимательно изучить упаковку или сопроводительную документацию, если таковая имеется. На упаковке диммируемой лампочки обязательно стоит соответствующая надпись «диммируемая», «dimmable» или что-то подобное. Нередко вместо надписи используют значки, изображающие ручку поворотного диммера.

Регулируемые светодиодные светильники

Оставим на время лампочки и поговорим о светодиодных светильниках, которые не менее популярны. Как обстоят дела с возможностью регулирования яркости у них? Тут вариантов намного больше, чем у led лампочек. В зависимости от поставленной задачи ты можешь выбрать один из следующих:

  1. Светильник со встроенным диммируемым драйвером.
  2. Светильник с внешним диммируемым драйвером (обычно это приборы точечного освещения).
  3. Светильник со встроенным в драйвер диммером – тут даже диммер отдельно докупать не нужно.
  4. Диммируемый драйвер для светодиодных светильников.

Лучшие поворотно-нажимные диммеры

Отличием от классических поворотных моделей является включение не вращением ручки, а нажатием на нее. Это позволяет сохранить настройки яркости света. Рукоятка поворотно нажимного диммера фиксируется в любом положении. Простая конструкция обеспечивает длительный срок службы, низкую цену. ВыборЭксперта.ру рекомендуют две модели, вошедшие в данную категорию.

Xiaomi Yeelight Bluetooth Wall Switch YLKG07YL

Умный выключатель, работающий без прерывания электросети. Осветительный прибор постоянно подключен к питанию, управляется с помощью Bluetooth. Команды можно подавать с пульта, голосом, из приложения на смартфоне. Устанавливается в монтажную коробку, подключение удобное, не требует специальных навыков.

Поворотно-нажимная кнопка регулирует яркость в широком диапазоне, отличается стабильным срабатыванием. Для быстрой перезагрузки устройства на ребре корпуса предусмотрен кнопочный выключатель. С помощью регулятора настраивается температура, цвет света. Работает в двух режимах – основного освещения и ночника, что позволяет устанавливать в детской. Встроенный LED-индикатор помогает находить прибор в темноте, контролировать процесс настройки.

Достоинства:

  • Большая площадь контакта ручки;
  • Чувствительный энкодер;
  • Огнеупорная задняя крышка;
  • Прочная конструкция рамы управляющей клавиши.

Недостатки:

Не работает с группами точечных светильников.

Makel 25011

Встраиваемый диммер с роторной кнопкой предназначен для подключения нагрузки мощностью до 600 Вт. Имеет вертикальную и горизонтальную ориентацию, классическую систему подключения винтами, разжимными лапками. Простой и надежный потенциометр с хорошими контактами, обеспечивающими точную настройку яркости в широком диапазоне.

Корпус изготовлен из термостойкого, ударопрочного пластика кремового оттенка, который устойчив к воздействию солнечного света. Глянцевая поверхность делает дизайн элегантным, отличается хорошей сопротивляемостью появлению царапин. У клавиши удобный размер, эффект памяти делает использование комфортным. Пользователи отмечают стабильную работу с галогеновыми лампами.

Достоинства:

  • Плавная настройка;
  • Хорошие винтовые зажимы;
  • Увеличенный ресурс;
  • Надежно защищен от пыли.

Недостатки:

Нет световой индикации.

Применение

Благодаря простоте конструкции и функциональности, современные диммеры получили широкое распространение.

Основные направления:

  1. Создание разных режимов освещения в одном и / или нескольких помещениях.
  2. Уменьшение расходов на электричество, благодаря переводу освещения в дежурный режим.
  3. В электроинструмент для уменьшения и увеличения оборотов коллекторного электродвигателя.
  4. Зонирование комнаты на несколько условных областей.
  5. Подсветка предметов искусства, к примеру, скульптур или картин. Разная степень освещения позволяет привлечь больше внимания к экспонату.
  6. Создание иллюзии нахождения человека в квартире / доме, благодаря изменению уровня освещения.
  7. В электрообогревателях для регулирования их мощности.
  8. Изменение яркости для птиц / животных, имеющих особые требования к этому параметру.
  9. Обогрев птенцов сразу после появления на свет. В зависимости от степени яркости меняется и степень нагрева.
  10. Проведение домашних праздников, когда за столом требуется более яркое освещение, а в зоне танцев — приглушенный свет.
  11. Создание интимной обстановки в спальне.

Сфера применения диммеров огромна, и каждый может сам придумать новый вариант с учетом возможностей электронного устройства.

Светорегулятор оборудованы микроконтроллером и имеет широкий набор опций:

  • изменение уровня яркости;
  • автоматическое выключение;
  • создание эффекта присутствия людей, благодаря автоматическому включению / выключению;
  • режимы мигания / затемнения;
  • плавное включение / выключение освещения;
  • управление в дистанционном режиме по ИК-каналу, радиоканалу, акустическому шуму (к примеру, хлопок) и т. д.

Подключение своими руками

Демонстрация правильного соединения проводов

Установка светорегулятора не составляет труда для обычного электрика и даже человека, только немного знакомого с такой работой. Для подключения выносного диммера достаточно соединить провода, подключив одну сторону к проводке, а противоположную — к светильнику (чтобы «фаза» и «ноль» не перепутались, все провода маркируются). Модульные, как уже упоминалось, монтируются на DIN-планку в электрощите. Эту работу лучше поручить профессионалу, чтобы случайно не нарушить работу соседних элементов.

Обратите внимание на расположение контактов для подключения проводов

Процедура монтажа настенного регулятора аналогична работе с обычной розеткой. Опишем подробнее правила работы и требования техники безопасности:

  • определите фазовый провод индикаторной отвёрткой;
  • отключите подачу электроэнергии в комнату/квартиру (в зависимости от возможностей щитка);
  • соедините фазовый проводник и проводу диммера с маркером «L», а нулевой подключите к проводу с обозначением «N». Это можно сделать методом скручивания (обеспечивает большую площадь контакта проводников) или специальными зажимами (удобнее и быстрее, особенно для новичков).
  • поместите прибор в подрозетник и отрегулируйте его положение с помощью регулировочных болтов;
  • установите декоративную крышечку;
  • подключите питание и проведите эксперимент.

Если ваш диммер позволяет включать/выключать свет, он ставится вместо стандартного выключателя; если модель поддерживает только режим изменения степени освещённости, она монтируется последовательно с выключателем (перед ним).

Подробная инструкция по подключению диммера (видео)

Обладая этими знаниями, вы без труда сможете найти подходящий светорегулятор и самостоятельно сделать свой дом более комфортным и технически продвинутым.

Схемы диммирования большого количества светодиодной ленты подключенной через усилитель

  • Светояр
  • Полезно знать
  • Схемы диммирования большого количества светодиодной ленты подключенной через усилитель

Внешний вид элементов, задействованных в подключении светодиодной ленты.

Диммер – это светорегулятор электрической мощности нагрузки. Предназначен для регулировки яркости свечения. На рис.№1 представлена простое подключение ленты с малой мощностью в пределах мощности диммера.

Рис. №1. Подключение светодиодной ленты через диммер.

Но если вы собираетесь подключать светодиодную ленту мощностью больше чем мощность диммера, то следует использовать усилитель мощности. Подключение функции диммирования больших мощностей осуществляется при помощи одноканального или многоканального усилителя сигнала. Далее рассмотрим схему подключения с одноканальным усилителем сигнала (Рис. №2).

Рис. №2. Подключение через одноканальный усилитель.

На блок питания подается переменное напряжение 220В. Напряжение преобразуется из 220В в 12В постоянного напряжения и поступает на диммер к которому подключен усилитель. Одна часть ленты подключается напрямую к диммеру, а другая через одноканальный усилитель мощности. Усилитель питается от блока питания к которому подключен диммер, но можно так же усилитель питать от отдельного блока питания. Такая схема показана на рис. №3. В этом случае желательно даже использовать два усилителя чтобы вся нагрузка была на усилителях а диммер таким образом был бы разгружен. Подключение через два диммера дает более симметричную нагрузку, таким образом исключается вероятность задержки по времени и разницы в яркости между разными участками лент.

Рис. №3. Подключение через два одноканальных усилителя.

Разумеется, по принципу данной схемы можно подключать и большее количество светодиодных лент через большее количество усилителей, например использовать 3,4,5 и более усилителей.

Также рассмотрим подключение с двумя блоками питания.

Рис.№3а. Подключение через два блока питания.

Очень часто для усиления мощности диммируемой системы используются 3-х канальные RGB усилители в связи с тем, что одноканальные усилители встречаются редко и их цена значительно выше. Рассмотрим схему подключения светодиодной ленты через многоканальный RGB усилитель (Рис. №4).

Рис. №4. Подключение через многоканальный RGB усилитель.

Сигнал от диммера подается на вход усилителя, при этом «+» от диммера подается на «+» усилителя, а «-» с диммера подается на «-» 3-х входов усилителя. То есть вход «-» R (красный), «-» G (зеленый) и «-» (B) синий замкнуты между собой

Обращаем ваше внимание, что выходные сигналы ни в коем случае не должны замыкаться между собой, иначе усилитель может выйти из строя. На каждый выход усилителя подключается отдельный участок светодиодной ленты, как показано на рис. №4

Данную схему можно питать как от одного блока питания так и от двух, как это показана на рис.№5. Таким образом вы можете использовать любое количество усилителей, тем самым подключить функцию диммирования к большему количеству участков ленты

№4. Данную схему можно питать как от одного блока питания так и от двух, как это показана на рис.№5. Таким образом вы можете использовать любое количество усилителей, тем самым подключить функцию диммирования к большему количеству участков ленты.

Рис.№5. Оптимальное подключение большого количества светодиодных лент.

22.11.2017

Виды диммеров

Чтобы не запутаться в огромном количестве диммеров, их разделили на определенные виды.

  1.         По типу управления:

Также дистанционно управлять световым потоком можно через wi-fi с телефонов и планшетов. В комплекте, как правило, пульт тоже прилагается. Этот способ сейчас самый удобный и популярный. Такой диммер подходит как для светодиодных ламп 220 В, так и для диммируемых светодиодных светильников.

Сейчас нередко прибегают к комбинированию систем управления светом, что отражается на стоимости — она увеличивается в несколько раз.

  1.         В зависимости от способа установки:
  • Диммер накладной. Похожи на обычные выключатели, вместо которых они и устанавливаются.
  • Встраиваемый диммер. Их устанавливают в распределительную коробку или в специальное углубление.
  • Щитовые (модульные) регуляторы. Устанавливают в электрощитовой. По большей части для обычного жилья они используются редко, эта дорогостоящая система с высокой производительностью и функциональностью.

Наибольшее распространение получили простые в установке накладные диммеры.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
