Скотчлок для витой пары – Как использовать скотчлоки для соединения проводов

Скрутка кабеля

Самым доступным и быстрым способом соединения интернет-кабелей является их скрутка.

Для правильной реализации этого способа нужно выполнить предварительную подготовку отрезков интернет-кабеля таким образом:

• аккуратно снять часть наружной обмотки;
• распутать проводки;
• на каждом отдельном проводе оголить небольшой участок медной жилы.

Для работ можно использовать острый нож или плоскогубцы. Правильно зачистив жилы, нужно аккуратно объединить концы проводков, подходящих по цвету, методом скручивания. Каждое соединение покрывают изолентой для придания прочности.

Для повышения надежности можно поступить так:

• сложить все проводки;
• вернуть внешнюю изоляцию на место;
• закрепить ее скотчем.

Без изолирующей ленты интернет-кабель может снова разорваться в месте проведения ремонта. Обязательно следить за укладкой жил на место. Профессиональные мастера рекомендуют укладывать поочередно каждый проводок, накладывая на него виток изолирующей ленты.

Недостатком скрутки является ненадежность соединения по сравнению с другими методами и возможное снижение скорости вследствие неправильной зачистки проводков перед соединением.

Джойнер RJ-45

Рассмотрим, как удлинить провод интернета до роутера правильно без использования пайки. Лучше всего для этого использовать джойнер RJ-45. Это приспособление представляет собой специальную муфту, с помощью которой можно соединять обжатые провода. Этот способ сегодня пользуется повышенной популярностью среди профессиональных мастеров.

Переходник джойнер имеет по одному разъему RJ-45 по бокам. Это позволяет подключить обжатый в коннектор конец кабеля в устройство и удлинить интернет-линию. Нельзя путать такое приспособление со сплиттером, у которого есть только 1 вход и 2 выхода. Его используют для разъединения 8-жильной линии на два 4-жильных кабеля. Это позволяет параллельно подключить два персональных компьютера.

Способы соединения интернет-провода

Рассмотрим 4 способа, которые можно назвать бытовыми. Некоторые из них требуют использования специального инструмента, другие выполняются практически вручную. Если все четыре инструкции покажутся вам сложными, можно просто пойти в магазин и приобрести патч-корд необходимой длины.

Вариант #1 – скрутка проводов

Если вы когда-то имели дело с электрическими проводами, то прекрасно понимаете, что такое скрутка. Это соединение жил одного назначения методом скручивания с последующей изоляцией.

Скрутка применяется для распределения проводов в распаечных коробках, при подключении выключателей и розеток, для соединения разорванной электроцепи.

Конечно, такое соединение нельзя назвать эффективным, так как возможны негативные последствия в виде затухания сигнала. Однако провод все равно останется рабочим и сгодится хотя бы для временного применения.

Для работы советуем приготовить:

• нож, ножницы или специальный инструмент для удаления оплетки;
• стриппер для зачистки жил;
• оловянный припой 0,3-0,5 мм;
• термоусадку 1,5 мм (после нагревания – 0,75 мм);
• спички;
• изоленту.

Пошаговая инструкция по скрутке витой пары:

Если все сделать аккуратно, то форма кабеля почти не изменится. Благодаря этому его можно протянуть в стенное отверстие или закрыть в плинтус.

Но при первой же возможности «реанимированную» витую пару рекомендуем заменить цельным проводом заводского изготовления. Это необходимо и в целях безопасности, и для обеспечения устойчивого сигнала.

Вариант #2 – осуществление пайки

Обычные пользователи интернета вряд ли имеют под рукой паяльный аппарат и активно пользуются им, поэтому пайку витой пары рекомендуем использовать только людям, владеющим техникой.

Можно было бы этот способ не рассматривать, но соединения после термической обработки действительно являются надежными, а кабель – работоспособным.

Удобнее работать с современным инструментом – паяльником с дисплеем, показывающим температуру нагрева, или стриппером – профессиональной заменой ножа.

Раздельные припой с флюсом лучше оставить профессионалам, для любителей давно производится комбинированная проволока.

Инструкция по пайке сетевого кабеля:

1. Снимаем с обоих отрезков кабеля внешнюю изоляцию. Можно ее не обрезать, а надрезать вдоль и на время загнуть, чтобы потом вернуть на место.
2. Разбираем пары проводников, зачищаем от изоляции. Лучше пользоваться стриппером, так как ножом или кусачками можно повредить жилы.
3. Скручиваем пары одинаковых проводников обеих кабелей. Их легко определить по цвету изоляции. Обрезаем лишнее.
4. Производим пайку скрученных проводов: нагреваем – наносим припой. Следим, чтобы он равномерно распределился по месту скрутки. В результате должно получиться прочное неразрывное соединение.
5. Производим изоляцию сначала каждого спаянного провода в отдельности, затем всех вместе – заматываем место коммутации плотным слоем изоленты. Следим, чтобы не оставалось оголенных участков.

Не рекомендуется соединенные таким образом шнуры выводить на улицу или размещать в помещениях с повышенной влажностью.

Если это все же необходимо, то нужно максимально герметизировать отремонтированный участок провода. Для защиты можно использовать, например, полимерные гибкие рукава.

Вариант #3 – использование клеммы

Преимущество использования клемм заключается в том, что не нужно тратить время на тщательную зачистку проводов или обмотку места соединения изолентой. Но это при условии, что коммутируемый участок будет расположен в защищенной зоне – в стене, в коробе или плинтусе.

Стандартные схемы обжима

Распиновка RJ 45 и последующая процедура обжатия витой пары выполняется в соответствии с международным стандартом EIA / TIA-568. Именно эти требования используются при установке внутренних сетей. Схема обжима витой пары подбирается под параметры сети и самого кабеля.

известно, что каждый разъем находится в прозрачном пластиковом корпусе, что наглядно демонстрирует порядок расположения проводов. Если эта последовательность не будет соблюдена, соединение не будет установлено, и переключение будет прервано. Подключение витой пары независимо от количества жил можно осуществить несколькими способами. Основные — прямые или перекрестные, схемы А или Б.

Инструменты и материалы

лучше всего начать с подготовки всего. Для работы вам понадобятся:

• канцелярский или обыкновенный нож;
• складное устройство;
• непосредственно кабель (кусок необходимой длины с запасом по 10 см с каждой стороны) и разъемы RJ45.

Вариант – 1: Прямой 8 проводниковый кабель

Этот метод незаменим для прямого подключения компьютеров, ноутбуков и другого оборудования к маршрутизатору или коммутатору. Здесь обжим на каждом конце будет одинаковым, отсюда и название этого метода.

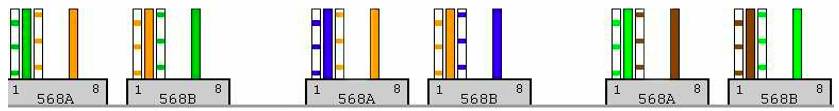

Подключение может производиться по типу А или В. В РФ принято использовать тип В, ​​где распиновка витой пары начинается бело-оранжевым проводом и оканчивается коричневым.

В Европе и США в сетях используется тип А, в котором тоже 8 нитей, только бело-оранжевые и оранжевые жилки заменены бело-зелеными и зелеными прожилками.

Эти два метода полностью функциональны, качество передаваемой информации от них не зависит. В любом случае самое главное — соблюдать последовательность окрашенных ниток.

Вариант – 2: 8 проводниковый кроссовер

Кроссовер представляет собой разновидность RJ на витой паре с перекрестным сжатием. Метод используется, когда два компьютера подключены друг к другу. Аналогичным образом подключаются концентраторы, которые являются обычными концентраторами, которые переключают оборудование.

Метод кроссовера постепенно устаревает. Все современные устройства могут автоматически определять тип сетевого кабеля и, в зависимости от распиновки, самостоятельно изменять подаваемый сигнал. Эта технология называется auto-MDIX. Многие домашние устройства продолжают следовать этому шаблону, и перекрестное сжатие еще не потеряло своей актуальности.

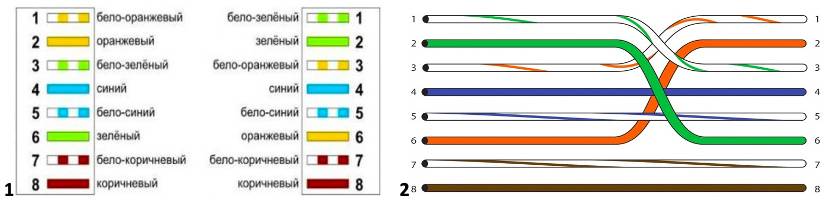

Перекрестная разводка также выполняется по вариантам А и Б. На рисунке 1 показан порядок обжима жил в высокоскоростных сетях. Слева схема B, где сигнал идет в обоих направлениях по всем 8 жилам. Тип A отображается справа, где бело-оранжевый и оранжевый провода поменялись местами с бело-зелеными и зелеными проводами.

На рисунке 2 представлена ​​схема низкоскоростного подключения. При варианте B витки сине-белого и синего, а также бело-коричневого и коричневого цветов соединяются напрямую, без пересечения. Схема зеркал типа A B.

Вариант – 3: Прямой 4 проводниковый кабель

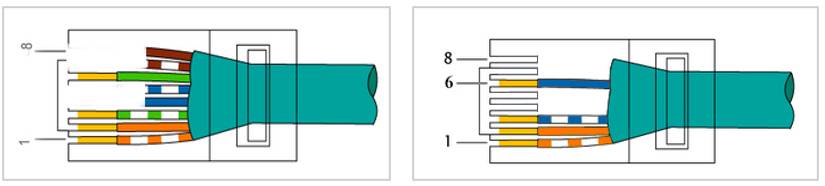

Если разводка контактов высокоскоростного Ethernet выполняется только с помощью 8-проводного кабеля, 4-проводной кабель RJ 45 можно обжать для низкоскоростных сетей.

Для подключения используются самые распространенные пары: бело-оранжевый и оранжевый проводники и бело-зеленый и зеленый проводники (Вариант — левый). Если основные проводники не работают, можно использовать две другие пары (опция — правая). Для этого нарезают разъем rj 45 и на его место устанавливают новый с проводами разного цвета.

Вариант – 4: 4 проводниковый кроссовер

Поперечный обжим 4-жильной витой пары позволяет использовать скрутку любого цвета. Чаще всего используются провода зеленого и оранжевого цвета. Этот способ используется очень редко, в основном для подключения старых компьютеров в домашние сети.

Виды

Модельный ряд изделий 3M Scotchlock довольно широк, чтобы удовлетворить потребности электромонтеров в большинстве ситуаций. По типу соединители различают:

• Проходные;
• Тупиковые;
• Т-образные.

По количеству проводов, чаще всего это:

• На 2;
• На 3 провода;

Бывают клеммники с защитным гелевым заполнением и без него. Обычно каждый из видов, которые мы рассмотрим ниже, можно найти в двух этих исполнения. Например, соединители UB2A заполнены гелем, а UB2A-D – полный их аналог без геля. Мы сделали подборку часто используемых на практике видов скотчлоков.

Для малых сечений:

• Scotchlock UY-2 наполненный гелем соединитель для двух жил сечением от 0.4 до 0.9 мм. Входное отверстие позволяет использовать провод с наружным диаметром изоляции в 2.08 мм.
• Тройной клеммник UR2 используют для разветвления линии. С его помощью можно соединить три проводника сечением от 0.4 до 0.9 мм с диаметром изоляции до 2.08 мм. Наполнен гелем.
• Скотчлок UB2A предназначен для подпараллеливания проводов к основной линии с сечением токопроводящих жил от 0,4 до 0,9 мм, также, как и в предыдущих – максимальный диаметр изоляции – 2.08 мм.
• Тип U1b проходной соединитель для ТПЖ 0.9-1.3 мм с диаметром изоляции до 3.18 мм.

Для больших сечений:

• Scotchlok 316 IR для проводов сечением 0.5-1.5 кв. мм.

• Модель MGC, соединитель для толстых жил сечением 2.5 кв. мм.
• Scotchlok 558 – тупиковые соединители предназначены для соединения и отводов от проводов сечением 0.5-1.5 мм.
• Scotchlok 560 для ответвления без разрыва кабеля. Подходит для жил сечением 0.75-1.5 мм. без геля из-за конструктивных особенностей. Клеммник раскрывается как чемодан и зажимает провода при закрытии или нож предварительно утапливается плоскогубцами.
• Модель 534 клеммник похож по конструкции на предыдущий, но отличается допустимым сечением ТПЖ, в этот раз допускается 1.5-2.5 кв. мм.
• ScotchLok 952 – т-образный соединитель, также предназначен для врезки перпендикулярно основной линии. Врезка под прямым углом происходит с помощью клеммы типа «папа» в разрез на боковой стороне соединителя в закрытом его состоянии.

Перечисленных видов скотч-локов вам должно хватить на большинство практических ситуаций, а сейчас перейдем к разговору о том, как использовать этот вид клеммников.

Как удлинить и соединить Интернет-кабель в домашних условиях

Всвязи с почти 90% охватом многоэтажек высокоскоростным широкополосным доступом в глобальную паутину, очень часто возникает необходимость удлинить Интернет кабель по дому. Например, чтобы перенести роутер из одной комнаты в другую или протянуть сетку с этажа на этаж. Другая, похожая по смыслу ситуация, когда нужно соединить порванный кабель, после того, как его погрыз кот или порезали вандалы в подъезде. Можно, конечно, вызвать монтёра провайдера, либо стороннего специалиста по объявлению и он всё сделает. Но во-первых, это время, потраченное на ожидание специалиста. Во-вторых — это деньги, которые Вы заплатите ему за работу. Зачем, если всё можно сделать своими руками в домашних условиях?! В этой статье я хочу подробнее остановиться на этом вопросе и рассказать про самые надёжные способы соединить витую пару между собой.

Джойнер — бочонок-соединитель RJ45

Это самый распространённый на сегодня способ починить или удлинить витую пару. Его чаще всего используют монтёры и инсталляторы Интернет-провайдеров. Этот LAN-соединитель выглядит в виде маленькой прямоугольной коробочки с разъёмами RJ45 с друх сторон. Грубо говоря, тип «мама-мама». Витая пара обжимается в коннектор с двух сторон и вставляется в джойнер:

Его достаточно часто называют сплиттер, но это не совсем правильно. У сплиттера один вход и два выхода. Он используется для того, чтобы по одному 8-жильному кабелю подключить 2 компьютера, используя по 4 жилы для каждого.

Каплер (Coupler)

На мой взгляд, это самый правильный соединитель LAN-кабеля — как с точки зрения кабельного хозяйства, так и с эстетической стороны: всё выполнено красиво и аккуратно. Каплер выполнен в виде открывающейся коробочки с 16 ножевыми контактами. Кстати, такой же принцип используется и в сетевых розетках. В него с обеих сторон заводится кабель и с помощью отвёртки надёжно запрессовывается в ножевой контакт

Вообще, значительно удобнее делать это специальным инструментом — панчером. Выглядит он как нож со специальным V-образным лезвием. Он равномерно проталкивает жилы в ножевой контакт каплера.

Правда, покупать его обычному пользователю, чтобы один раз удлинить кабель Интернет по дому, конечно же смысла нет, потому можно использовать обычную небольшую шлицевую отвёртку. Держится такое соединение витой пары достаточно надёжно и крепко. Если используется не в помещении, а на улице, то лучше как следует замотать изолентой, чтобы внутрь не могла попасть вода.

Большой плюс каплера в том, что для того, чтобы соединить или удлинить витую пару не нужен абсолютно никакой специфический инструмент — только отвертка и прямые руки!

Обычная сетевая розетка

Если джойнер или каплер не всегда можно найти в магазинах радиодеталей, то уж обычную внешнюю сетевую розетку под разъём RJ45 можно найти всегда. Даже в электротехнических магазинах. Внутри такая розетка представляет из себя 8 ножевых контактов с одной стороны и разъём RJ45 — с другой:

Одну часто кабеля отвёрткой надо заправить в ножи, в соответствии с цветной схемой. Вторую часть кабеля надо обжать в коннектор и вставить в разъём. Готово! Вот видео-инструкция как это делается:

Сейчас можно купить достаточно компактную розетку и в итоге соединение будет выглядеть компактно и эстетично.

Скотчлок-соединитель (ScotchLok UY2)

Для тех, кто всё же является фанатом скруток есть более современный вариант, чем просто скручивать между собой жилы. Называется он Скотчлок. Для работы не нужен никакой специфичный инструмент — только пассатижы.

Чтобы соединить Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами. Главное — без фанатизма. Тут задача не в том, чтобы раздавить Scotchlok, а в том, чтобы жилы хорошо вошли в ножевой контакт. Результатом будет сращеный сетевой кабель. Лично я не люблю этот тип соединителей из-за того, что потом не знаешь куда деть получившийся букет из жил и скотчлоков. Чаще всего в подъездах замечаю, что его просто бросают висеть. Как показывает практика, рано или поздно одну из жил кто-нибудь оборвёт или подъездные хулиганы подпалят.

Скотчлок для соединения проводов

Выполняя электромонтажные работы мы используем различные приспособления, благодаря которым повышается качество и работоспособность будущих сетей. Большой популярностью пользуется скотчлок — соединитель проводов, который применяется чаще всего в слаботочных телекоммуникационных системах. Благодаря скотчлоку, обеспечивается исключительно высокая надежность соединений, производимых этим способом. Скотчлок представляет собой пластмассовый стыковочный соединитель, основной соединительной деталью которого служат металлические контакты. Обеспечивается высокая степень изоляции проводов, что значительно повышает надежность соединения.

Если сравнить метод пайки и использование скотчлока, можно сделать вывод что скотчлок имеет существенные преимущества. Ведь в данном случае абсолютно не нужен паяльник, а благодаря качественной герметизации соединений можно не применять дополнительную изоляцию. Простота данного приспособления заключается в том, что провода легко вставляются в разъем и снизу фиксируются плоскогубцами

Эти быстрые и достаточно простые действия позволяют сэкономить время, а при больших объемах работ это очень важно. Кроме того, дополнительная изоляция обеспечивается специальным гелем, который надежно защищает от влаги

Данный тип соединения используется с медными проводами, медным прокатом , а также с проводами с нанесенным полимерным покрытием

Скотчлок позволяет быстро и качественно соединять провода. Такое соединение применяется при устройстве телекоммуникаций, компьютерных сетей, подключении светодиодов и др

Данный тип соединения используется с медными проводами, медным прокатом , а также с проводами с нанесенным полимерным покрытием. Скотчлок позволяет быстро и качественно соединять провода. Такое соединение применяется при устройстве телекоммуникаций, компьютерных сетей, подключении светодиодов и др.

Рассмотрим, как используется соединение с помощью скотчлока. С помощью скотчлока, в котором установлен врезной контакт осуществляется соединение между собой двух проводов, с

максимальным диаметром 0,4 мм. В данном случае, не нужна предварительная зачистка изоляции, достаточно нажатия красной кнопки, что приводит в действие контактную пластину. Под воздействием контактной пластины происходит прорезка изоляции проводов и их дальнейшее соединение путем внедрения в медную часть. По сути, это пружинный ножевой контакт специальной конструкции. После чего, происходит защелкивание крышки соединителя и удерживание в проводниках нужного контакта. Места контактов попадают под защиту водоотталкивающего геля, который размещен внутри скотчлока. Следовательно, обеспечивается герметичность всей зоны, где находятся контакты. Затем происходит диффузия, которая надежно соединяет холодным способом контакт и провод.

Такое соединение применяется, когда нужно сделать отвод провода от основной магистрали и необходимо надежно заизолировать соединение. Скотчлок рассчитан на работу с различными кабелями. Существуют такие конструкции скотчлоков, которые позволяют применять их в обычных электрических сетях. Поэтому, в данном случае максимальное сечение кабелей и проводов составляет 4 мм, а с учетом изоляции 5 мм. Изделия могут работать с номинальным напряжением 600 вольт, а в некоторых случаях 1000 вольт. Такие скотчлоки применяются при монтаже электрических сетей в жилых домах. Скотчлок имеет полипропиленовый корпус и обладает высокой устойчивостью к воздействию разнообразных химических веществ и растворителей. Для ножевого контакта используется луженая латунь, абсолютно не подверженная коррозии. Монтаж с применением скотчлоков выполняется обычными плоскогубцами.

В нашей сети магазинов можно приобрести универсальные соединители проводов — скотчлоки различных типов, например скотчлок изолированный HJKT3 — универсальный соединитель проводов, выполненный по технологии IDC, которая позволяет соединять медные, аллюминевые и стальные провода без предварительной подготовки провода. При подключении провода изоляция прорезается и устанавливается надежный электрический контакт.

Особенности использования

Как вы могли убедится скотчлоки бывают двух типов. Первые — это те, которые раскрываются как чемодан. Редко, но на форумах встречается название «клеммники чемоданного типа», а другой вариант – нераскрывающиеся, для их использования нужно нажать на поверхность клеммника чтобы врезать в провода. И у тех и у других скотч-локов используются одинаковые U-образные контакты. Особых отличий в том, как пользоваться нет.

Для нераскрывающихся клеммников типа UY-2, UR2 и подобных есть специальные обжимные клещи с плоскими параллельными губками.

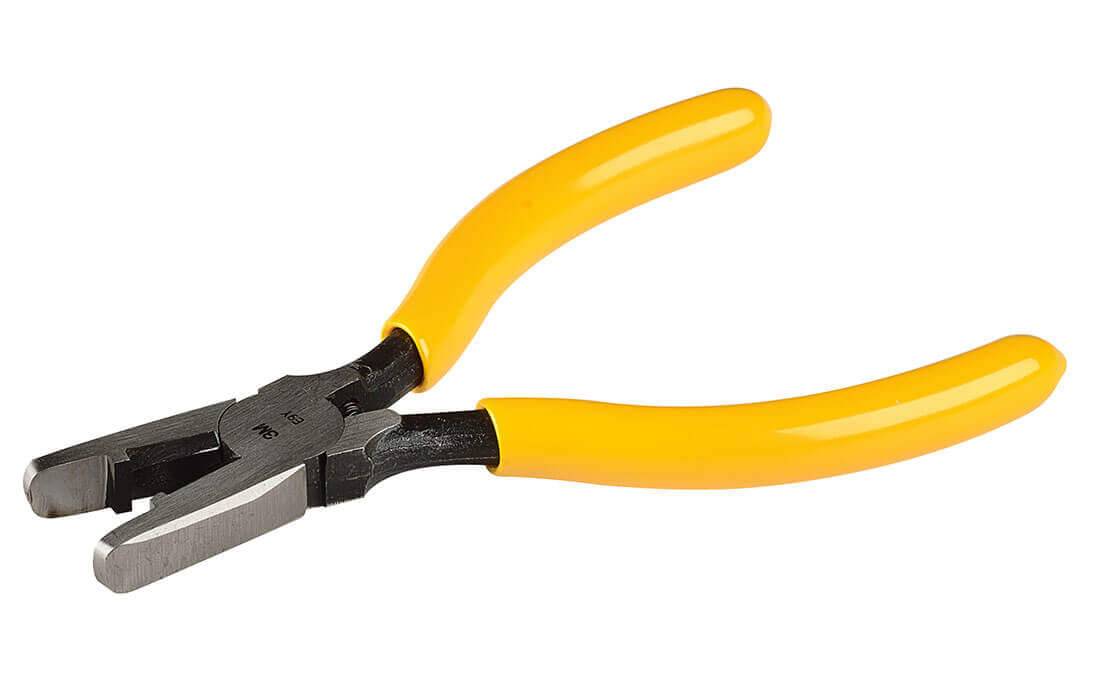

Но их с успехом можно заменить пассатижами, а в некоторых случаях сжать пальцами. Раскрывающие клеммники сжимаются по металлической скобе-контакту в открытом состоянии.

Скотчлоки с гелем не требуют дополнительной изоляции. Надеваются на изолированный не зачищенный провод. Для соединения достаточно ровно обрезать концы и завести их в отверстие или вложить в раскрытый клеммник. В свою очередь скотчлоки без геля лучше дополнительно заизолировать изолентой или термоусадочной трубкой.

Не превышайте рекомендуемые сечения проводников и не соединяйте проводники тоньше положенного. В первом случае вы повредите токопроводящие жилы, а во втором не обеспечите должной фиксации в ноже. Можно соединять кабельную продукцию с однопроволочными и многопроволочными жилами, но не используйте скотч-локи для алюминиевого провода. Из-за текучести алюминия контакт быстро ослабнет.

Какие бывают виды скотчлоков

Чаще всего в продаже встречаются соединители трех основных типов: проходные, тупиковые и Т-образные. Исходя из названия каждой группы, легко получить представление о внешнем виде и методе соединения кабельных жил, функционале каждого изделия. Тупиковые и Т-образные модели используются в местах, где требуется поворот под определенным углом. Т-образные модели позволяют также выполнить боковой отвод от провода, без разрыва основной линии.

Исходя из количества соединяемых проводов, бывают модели для двух, трех и четырех проводов. Двойные клеммники используются для соединения кабелей в месте разрыва, тройные – для разветвления. Соединители с четырьмя входящими отверстиями используются для подпараллеливания основной линии.

Еще один критерий выбора соединителя – наличие защитного геля. Согласно рекомендациям, специалистов, независимо от типа электротехники, лучше всего использовать модели с защитным гелем, обеспечивающие надежное и долговременное функционирование, а также защищенное от попадания влаги и загрязнений.

По типу открывания различают два вида скотч-локов – так называемые «чемоданные» (открываются наподобие чемоданной крышки) и неоткрывающиеся (после того, как жилы вставлены, нужно нажать на крышку, в результате чего произойдет разрез изоляции). Контакты в обоих модификациях выполнены по одной технологии, особых отличий в процессе пользования нет.

Для удобства электриков, продаются специальные зажимы для нераскрывающихся скотчлоков. По внешнему виду они напоминают обычные плоскогубцы без перфорации на рабочих поверхностях. Такие зажимы могут быть заменены стандартными плоскогубцами без потери в качестве. Некоторые изделия можно зажать просто пальцами.

Удобнее всего подключать влагозащищенные соединители с гелем. В них вставляют не оголенные жилы. Достаточно просто ровно обрезать концы, и вложить их в раскрытый скотчлок. За счет геля, провода надежно фиксируются внутри. Если же используется скотчлок без геля, фиксация жил может быть ненадежной, в таком случае рекомендуется дополнительно укрепить соединение.

Производители не рекомендуют использовать провода сечением ниже или выше заявленного для конкретной модели. В первом случае не будет достигнут требуемый уровень фиксации, во втором – могут повредиться несущие жилы, из-за чего возможно возникновение проблем, вплоть до короткого замыкания. Еще одна особенность клеммников такого типа – запрет на использование их на алюминиевой проводке. Из-за того, что алюминий обладает повышенной текучестью, контакт в месте соединения не может быть качественным, и со временем ослабевает.

Использование розетки

Как не странно, но этот способ один из самых популярных, хоть он мне и не нравится. Просто почти на любой работе, я видел именно такое наращивание витой пары. Принцип достаточно простой, тут для «нароста» используют обычные сетевые розетки.

Или можно использовать полноценные блоки для обжимки – как на картинки выше. Принцип достаточно простой, заводим оба провода, а далее обжимаем по цветовой схеме. Насколько помню, обжимка идет по схеме «В».

Очень часто видел, когда используют обычные, самые дешевые сетевые розетки. Одну сторону обжимаем, как обычно, а второй кабель заводим в розетку и также делаем обжимку. Легкость этого способа в том, что вам почти ничего не нужно. Особенно если использовать обычный блок. Для прорезки проводком можно использовать канцелярский нож. Но лучше пользоваться специальных «сетевым» ножом.

Если кому надо у нас на портале есть отдельные инструкции для обжимки:

• Сетевых розеток
• Витая пара

Чуть не забыл, про ещё один способ — это использование уже готовых блоков, для подключения патч-кордов. По сути, тут не нужно ничего обжимать и достаточно купить вот такую маленькую коробочку, которая стоит в районе 70 рублей.

Где скотчлоки подходят, а где – нет

Идеальное место, где вам пригодятся эти соединители – автомобильная электрика или акустические провода для колонок. Забудьте про все остальные способы – для низкого напряжения скотчлок это лучший вариант.

Но для проводки на 220 Вольт скотчлоки нужно применять с осторожностью. Хотя производитель и указывает, что соединители работают до 600 Вольт, в них остаются места под напряжением, до которых случайно можно дотронуться, например, если залезть в распаечную коробку

Поэтому применяйте их только если уверены, что никто, кроме опытных электриков туда не полезет, а ещё лучше – не применяйте для опасного напряжения совсем

Поэтому применяйте их только если уверены, что никто, кроме опытных электриков туда не полезет, а ещё лучше – не применяйте для опасного напряжения совсем.

Что это такое

Scotchlok – это зажимные клеммники для соединения токопроводящих жил. Фиксируют жилу путем сжатия в контакте ножевого типа. Корпус скотчлоков диэлектрический и позволяет сделать изолированное соединение.

Обычно выполняется из полипропилена или огнестойкого нейлона (в разных источниках разная информация) внутри него расположен U-образный контакт, который прорезает изоляцию и обеспечивает соединение проводов. Гидрофобный гель, которым наполнен Scotchlock защитит соединений от воздействия влаги, что значительно повышает надежность и долговечность контактов.

Разработка принадлежит компании 3М, которая также известна клеющими растворами, которые используются в светодиодных лентах, изоляцией и другими изделиями. Но скотчлоки делаются и другими брендами, однако фирма 3М встречается чаще остальных.

По принципу действия они похожи на прокалывающие зажимы для провода марки СИП. Отдельные виды скотчлоков также могут создавать ответвительное соединение от линии без снятия напряжения и без её разрыва, такое подключение часто называют «подпараллеливанием».

Монтаж производится в два шага – введение проводника и обжимки. В зависимости от размеров скотч-лока возможно соединение жил сечением от 0.4 до 4 кв. мм в зависимости от конкретной модели.

СПЕЦИФИКА УПОТРЕБЛЕНИЯ СКОТЧЛОКА

Из вышеизложенного можно увидеть, что скотчлоки представлены в двух вариантах. К первым относятся те, которые могут открываться как чемодан. Иногда в сети появляется название<<чемоданного типа>>.

Ко второму, можно отнести колодки не способные к раскрытию, и, для того чтобы врезать жилы, на них нужно надавить. У обоих видов внутри есть контакты в виде подковы или буквы U. В их использовании различий нет.

Для тех зажимов, которые не могут открыться, применяются инструменты в виде обжимных клещей с плоскими губами. Но их легко заменить плоскогубцами или воспользоваться руками. Чемоданные колодки сжимаются по металлической проволоке, когда открыты.

Стыковочные изделия с защитным гелем внутри не нуждаются в добавочной изоляции. Они одеваются на уже изолированный провод, хватит того, чтобы ровно сделать надрез и вставить в прорезь либо положить в раскрытую колодку.

Изделия без заполнителя необходимо заизолировать с помощью изо ленты.

Возможны крепления проводов с одной или несколькими проволоками, главное, лучше не соединять клеммы с проводниками из алюминия. Имея высокую текучесть, он может испортить соединение.
