Промывка систем газового отопления: способы промывки и порядок проведения работ

Штатные способы

Гидропневматическая

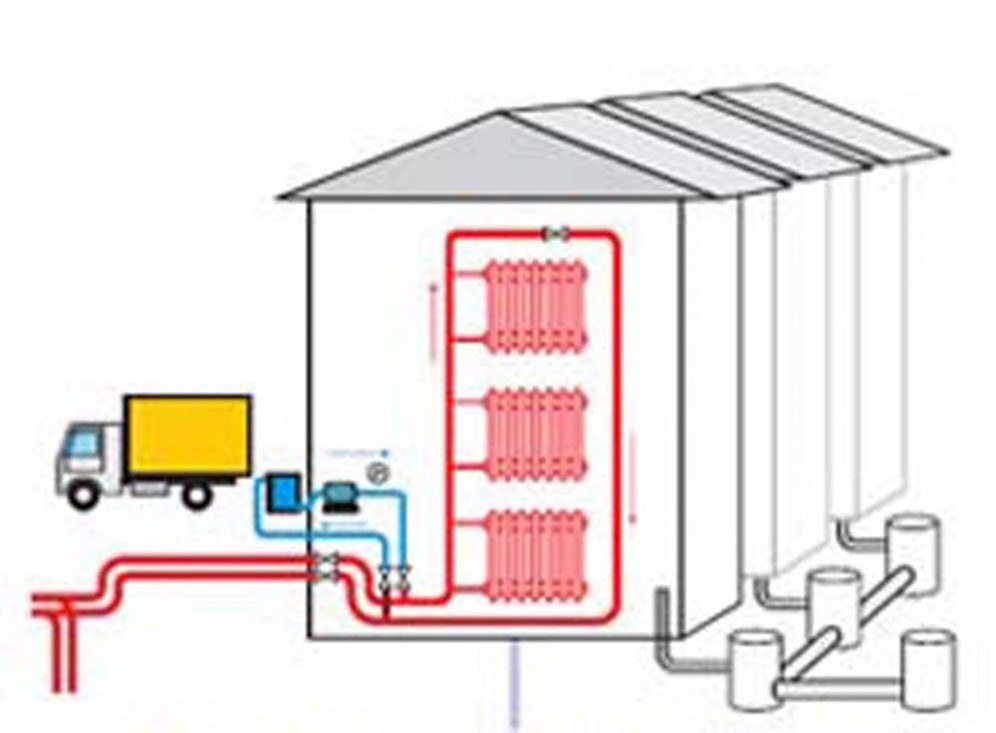

Гидропневматическая промывка отопления многоквартирного дома проводится ежегодно, сразу после окончания отопительного сезона.

Суть метода — в подаче в работающий на сброс отопительный контур пульпы (смеси воды и воздуха). Пузыри воздуха постепенно разбивают загрязнения, а поток воды уносит их в канализацию через открытый сбросной вентиль.

Подчеркиваю: промывка должна выполняться ежегодно. За несколько лет отложения в батареях и трубах становятся настолько твердыми, что пульпа не может разбить их.

Со временем отложения уплотняются.

Ответственный за проведение работ — обслуживающая ваш дом организация. Для промывки нужны:

• Свободный доступ в подвал — в элеваторные узлы дома и к запорной арматуре на стояках;
• Воздушный компрессор. выдающий давление не менее 7кгс/см2;

На фото — компрессор, промывающий отопительную систему многоквартирного здания.

Армированный шланг со штуцерами на концах. Он понадобится для подключения компрессора к элеватору.

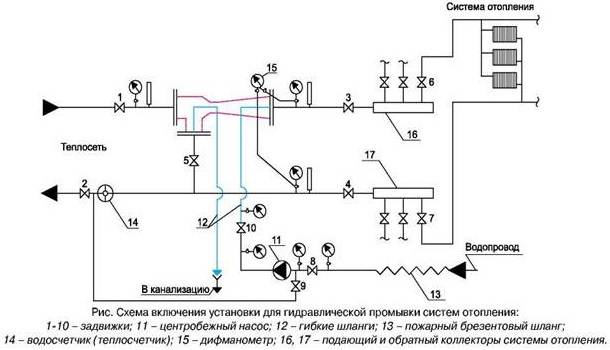

Для промывки системы отопления жилого дома в элеваторном узле нужно собрать следующую конфигурацию:

• Выходной патрубок компрессора соединен шлангом с контрольным вентилем на подаче после водоструйного элеватора. Резьбы герметизируются сантехническим льном или лентой ФУМ;
• Домовая задвижка обратки закрыта, а сброс на обратном трубопроводе отопления открыт.

Конфигурация запорной арматуры при промывке с подачи: синее — открыто, красное -— закрыто. Компрессор подключается вместо правого верхнего манометра.

При запуске промывки первым включается компрессор. После того, как давление на его манометре заведомо превысит давление в точке подключения (4-5кгс/см2), открывается контрольный вентиль, и вместе с водой в работающий на сброс отопительный контур начинает подаваться воздух.

У гидропневматической промывки есть одна тонкость. Ее эффективность обеспечивается двумя факторами:

Если к элеваторному узлу подключено большое количество стояков отопления, пульпа будет бедна воздухом и станет двигаться медленно. Проблема решается поочередной промывкой каждой небольшой группы стояков; вентиля на остальных стояках на это время (около часа) перекрываются.

Вентиля на стояках отопления в подвале позволяют отключить и сбросить стояк на время ремонтных работ.

Как узнать, что промывка с подачи завершена? По цвету поступающей на сброс воды: когда она станет прозрачной, компрессор можно подключать к обратной нитке теплоснабжения.

Для этого нужно собрать в элеваторном узле новую конфигурацию:

• Компрессор подключен к контрольному вентилю на обратном трубопроводе после элеватора;
• Домовая (отсекающая отопительный контур) задвижка на обратке открыта, а на подаче — закрыта;
• Сброс на подаче открыт.

Конфигурация при промывке с обратного трубопровода. Красное закрыто, синее открыто. Компрессор подключен вместо правого нижнего манометра.

После окончания промывки из отопительного контура нужно выгнать максимальное количество воздуха. Для этого элеваторный узел работает на сброс до тех пор, пока из сбросника не пойдет ровный поток воды без воздушных пузырей. После этого сброс и обе домовые задвижки закрываются.

По окончании промывки состояние системы отопления должен освидетельствовать представитель поставщика тепловой энергии — местных Теплосетей. Обычно проверка заключается в выкручивании одной-двух радиаторных пробок в подъездах или квартирах. Нормой считается отсутствие внутри радиатора плотных отложений.

Простая и эффективная проверка качества промывки: радиатор вскрыт для визуального осмотра состава и количества отложений.

Химическая

Химическая промывка используется в небольших по объему отопительных системах отопления (прежде всего частных домов). У многоквартирного дома таким способом могут промываться отдельные стояки.

Суть метода — в заполнении контура вместо теплоносителя раствором кислоты или щелочи. За несколько часов они растворяют отложения и ил.

Трубы до и после химической промывки. Затраты окупятся повышением комфортной температуры в квартирах.

Метод исключительно эффективен против солей кальция и ржавчины, но у него есть два существенных недостатка:

• Высокая цена реагентов;
• Необходимость их утилизации после использования. Щелочное или кислотное средство для чистки труб отопления нельзя просто вылить в канализацию.

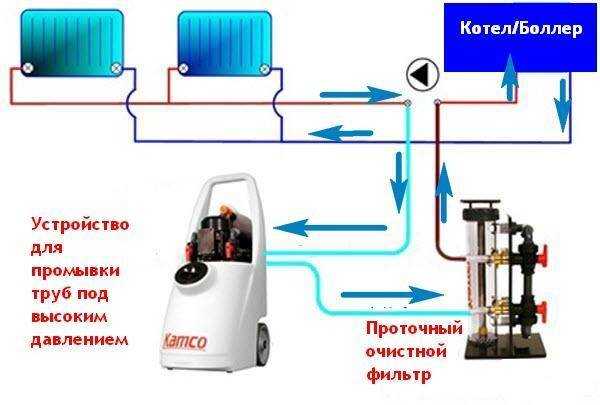

Для промывки компрессорная станция и емкость с раствором реагента подключается к любому сброснику или контрольному вентилю. Система отопления заполняется и после технологической паузы в 12 часов сбрасывается, а затем промывается водой и вводится в рабочий режим.

Автономную систему отопления можно заполнить через любой сбросник.

Как и чем промыть систему отопления

• 1. Когда система отопления требует промывки?
• 2. Способы промывки систем отопления
• 3. Как промыть систему отопления

Со временем эксплуатации отопительная система забивается мусором и накапливает различные загрязнения. Вследствие этого сокращается полезный объем трубопровода и теплообменника в котле, существенно падает теплоотдача радиаторов отопления.

Происходит это по причине использования обычной воды из централизованного водоснабжения, которая в своем составе имеет различные химические вещества. Через определенное время они накапливаются внутри магистралей, мешая дальнейшему прохождению теплоносителя.

Решить проблему засоров и плохой теплоотдачи можно, если выполнить промывку отопительной системы. Следует заметить, что сделать это можно несколькими способами, в том числе и с использованием химических средств, предназначенных именно для этих целей.

В данной статье строительного журнала будет рассказано о том, как и чем, промыть систему отопления.

Когда система отопления требует промывки?

Понять, что система отопления в доме или квартире требует неотлагательной промывки достаточно просто, явными признаками этому, будут:

Неравномерный прогрев радиаторов отопления, с одной стороны радиатор горячий, а с другой холодный. При этом следует заметить, что данная проблема может быть связана и с неправильным подключением радиатора или вследствие его завоздушивания.

• В системе отопления слышен непонятный шум. Данное явление говорит о том, что на отдельных участках трубопровода изменился объем прохождения теплоносителя, опять же, из-за сильных засоров.
• Часто срабатывает группа безопасности котла.
• Топливных ресурсов, которые требуются для нагрева теплоносителя, стало израсходоваться намного больше.
• Скорость нагрева теплообменника снизилась в разы.

Это далеко не все признаки того, что система отопления имеет серьезные засоры и требуется неотлагательное вмешательство для их устранения. Наиболее быстрым из всех способов, является использование химических средств, предназначенных для этих целей.

Способы промывки систем отопления

Их может быть несколько:

Гидродинамическая промывка — производится посредством специального насосного оборудования в системах с простой разводкой трубопровода.

Импульсная промывка — совершенно новый способ чистки отопительных систем, путем подачи в трубопровод кратковременной импульсной волны, со скоростью свыше 1000 м/сек.

Химическая промывка — наиболее простой и дешевый способ очистки систем отопления с использованием химических реагентов.

Как промыть систему отопления

В том случае, когда система отопления ни разу не чистилась, то осуществлять промывку лучше всего будет с полным демонтажем радиаторов и теплообменника котла. Как показывает практика, больше всего отложений присутствует в трубах расположенных рядом с котлом и в радиаторах отопления.

Поэтому, вооружившись насосной станцией (не любой) и химическими средствами для промывки систем отопления, можно приступать к самостоятельному выполнению работ. В качестве средств для промывки алюминиевых радиаторов, рекомендуется выбирать уже готовые промывки или концентрат, который перед использованием предварительно разбавляется водой.

Очень неплохо себя зарекомендовали для промывки систем отопления растворы на основе ингибированной кислоты (соляной). Они позволяют вытравливать накипь внутри труб и остальных элементов отопительной системы, увеличивая тем самым их полезный объем. Обязательно после промывки отопления данными средствами необходима будет повторная промывка системы, обычной водой.

В процессе промывки труб и радиаторов, грязную воду нужно будет куда-то сливать, поэтому следует заранее запастись большой и герметичной емкостью. При промывке радиаторов отопления патрубки насосной станции подключаются к подаче и обратке, после чего по ним гоняется несколько часов очистительное средство.

При промывке труб, все патрубки идущие к радиаторам отопления следует заглушить. В том случае, если радиаторы не демонтируются перед промывкой, то систему отопления необходимо будет разъединить, как правило, делают это на обратке котла и на стояке отопления.

Принятие готовой работы

Для того, чтобы принять готовую работу, следует взять контрольный забор воды в разных местах систем отопления. На глаз оцените качество циркулирующей воды. Она должна быть максимально прозрачной и без частиц. Труды же сотрудников жилищно-коммунального хозяйства принимают следующим образом: вскрывают некоторые участки трубопровода в квартирах и подъездах и визуально оценивают внутреннее состояние батареи.

Акт промывки отопления

Акт промывки системы отопления помимо стоимости оказанных услуг и способа промывания, должен содержать параметры жидкости с помощью которой осуществлялась чистка. Количество затраченной воды и ее температура.

Когда система должна быть очищена

Системе потребуется первоначальная промывка после установки, для удаления любых остатков флюса или материала для соединения труб, а также любых металлических частиц, таких как стружка, оставшаяся после недавнего монтажа или изменений в трубопроводе.

Если система правильно обслуживается, хорошо спроектирована и регулярно обрабатывается ингибитором коррозии, то вряд ли потребуется внеплановая промывка, пока в систему не будут внесены значительные изменения.

Однако не все эти требования являются общими, и в системе может очень быстро накапливается осадок. Вот несколько подсказок, которые говорят о том, что отстой уже начал накапливаться в системе отопления:

• холодные «пятна» на днище радиаторов;
• части отопительного контура, которые не нагреваются правильно;
• чрезмерный шум (удары, щелчки, хлопки), производимые котлом, когда он нагревается.

Контур отопления также должен быть тщательно промыт перед установкой нового высокоэффективного конденсационного котла, так как теплообменники в таких котлах особенно подвержены повреждению от загрязнений в системе отопления.

Общие сведения

Перед очисткой необходимо проверить систему, чтобы определить её конфигурацию. Также нужно определить «возраст» и общее состояние компонентов, чтобы выбрать требуемый режим промывки системы. Например, процедура может удалить коррозийный мусор, закрывающий отверстия в радиаторах, и это может привести к утечкам теплоносителя. Если есть какие-либо сомнения относительно того, выдержит ли система какую-либо методологию очистки, то перед продолжением потребуется замена или ремонт соответствующих компонентов.

Процедура очистки

Существует несколько способов очистки системы и на рынке имеется ряд продуктов для очистки, предназначенных для помощи в промывке отопительных систем. Многие продукты предназначены для добавления в циркулирующую воду за некоторое время до промывки, и способствуют мобилизации загрязнений перед промывкой. Здесь нужно следовать инструкции от производителя этих средств.

Основные процедуры промывки:

1. Powerflushing.
2. Промывка избыточным давлением.
3. Промывка с помощью циркуляционного насоса

Промывка с использованием избыточного давления, возможно, является наиболее эффективной процедурой (хотя важно проверить инструкции изготовителя котла, чтобы установить, допустимо ли промывание системы с использованием котла в отопительном контуре). Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама. Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама

Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама.

Обратите внимание, что при использовании всех методов – изменение направления потока теплоносителя поможет удалить мусор, который в противном случае может остаться в системе и вывести её из строя

Подготовка

Перед промывкой любым методом есть несколько общих этапов подготовки. Как правило, они включают – добавление подходящего моющего средства в работающую отопительную систему, и его действие в течение некоторого времени до фактической промывки. Очиститель обычно сбрасывается (пока горячий) из системы, и система заполняется, чтобы начать процесс финальной промывки.

Перед самой промывкой вам также может понадобиться:

1. Выключить все электрические элементы управления и электрически изолировать систему.
2. Исключить подачу холодной воды в систему центрального отопления.
3. Вручную закрыть все вентиляционные отверстия отопительного контура.
4. Для систем с открытой вентиляцией – закрыть или временно соединить открытую вентиляцию и подачу холодной воды в подающий и расширительный бачки.
5. При сливе вентилируемой системы резервуар-коллектор может иметь довольно большую часть плавающего ила. Его нужно удалить, чтобы он не втянулся в трубопровод.
6. Отметить рабочее положение всех запорных вентилей или других регулирующих клапанов, а затем полностью открыть все клапаны.
7. Снять все термостатические головки радиаторных клапанов (TRV), чтобы обеспечить максимальный поток через клапаны.
8. Установить любые отклоняющие или зонные клапаны в их ручное открытое положение.
9. Там, где имеются обратные клапаны – они должны быть перекрыты, обойдены или временно удалены, так как в противном случае это будет препятствовать реверсированию потока.

Нештатные способы

Элеватор без сопла

Как и чем промыть систему отопления многоквартирного дома в отсутствие компрессора и управляющей кампании? Увы, такое тоже бывает на удалении от крупных городов.

В этом случае часто помогает работа элеваторного узла без сопла в течение двух-трех суток. При отключенных входных, домовых и отвечающих за ГВС задвижках водоструйный элеватор снимается, сопло вынимается из него, а подсос (нижний фланец элеватора) глушится стальным блином.

Водоструйный элеватор снят, подсос заглушен. Вода из подающей нитки теплотрассы поступает прямо в отопительный розлив.

• Повышается температура теплоносителя в отопительном контуре;
• Ускоряется циркуляция. Сопло больше не ограничивает приток воды из подающей нитки теплотрассы. Перепад между началом и концом контура составляет не штатные 0,2кгс/см2, а 2-3 атмосферы.

Распределение давлений в элеваторном узле. Оно объясняется принципом работы водоструйного элеватора (справа).

Почему эта процедура нештатна? Потому, что при таком режиме:

1. Многократноувеличивается расход тепла (то есть несет убытки его поставщик);
2. Нарушается температурный режим работы теплотрассы. В обратный трубопровод попадает чрезмерно горячая вода. В силу технологического цикла работы ТЭЦ перед новым циклом циркуляции ее приходится охлаждать до требуемой температуры.

Промывочный кран

Как своими руками промыть батарею, если эффективность работы отопительного прибора заметно упала за несколько лет эксплуатации?

Для начала летом, до начала отопительного сезона, ее нужно снабдить промывочным краном.

Глухая пробка любого современного радиатора легко превращаются в проходную, готовую к установке промывочника. Достаточно выкрутить заглушку.

Лучший промывочник — это шаровый кран с резьбами «папа-мама» (наружной и внутренней), вкрученный в радиаторную пробку.

Недорогой и надежный промывочник.

После запуска отопления к промывочному крану подключается обычный садовый шланг, обжатый хомутом на патрубке с короткой резьбой размером 1/2 дюйма. Шланг направляется в канализацию — в унитаз или в выпуск ванны. Стоит открыть кран — и накопившийся в крайних секциях ил вылетит на фронте потока воды.

Фаянс боится перепадов температуры. Поэтому шланг лучше вставить в унитаз максимально глубоко, так, чтобы горячая вода попадала сразу в стояк;

При быстром нагреве унитаз, в который сбрасывается горячая вода при промывке, может дать трещину.

• Закрепите шланг. Иначе вы рискуете провести внеплановый эксперимент, иллюстрирующий реактивное движение. С учетом того, что роль реактивной струи выполнит горячая и очень грязная вода, результат вас не порадует;
• Ждите, пока вода очистится. Пока на сброс идет грязь, продолжайте промывку.

Почему я отнес этот способ промывки к нештатным? Видите ли, правила эксплуатации закрытых систем теплоснабжения запрещают отбор воды из отопительной системы. В открытых системах сброс в принципе возможен, но в нашем случае он идет мимо водосчетчика и приводит опять-таки к расходу никем не оплаченной горячей воды.

Вся расходуемая вода должна проходить через приборы учета.

Промывка нужна только радиаторам с боковым или диагональным подключением. Чем больше секций, тем быстрее забиваются грязью последние из них. При двухстороннем нижнем подключении непрерывная циркуляция через нижний корректор прибора не дает ему заиливаться.

Боковое одностороннее подключение 10 секций — это гарантированные залежи ила.

Двухстороннее нижнее подключение. Нижний коллектор постоянно промывается теплоносителем.

Промывка системы отопления

• Причина загрязнения отопительной системы
• Как узнать, что в системе появилась накипь?
• Способы очистки системы отопления
  • Водно-пульсирующей смесью
  • Биопрепаратами
  • Пневмогидроудар
  • Химические препараты

Причина загрязнения отопительной системы

В процессе циркуляции водяной теплоноситель под воздействием высоких температур оказывает химическое воздействие на внутренние поверхности элементов системы. В результате с течением времени имеет место образование черной субстанции, название которой знает каждый из нас – это накипь. Сюда же стоит добавить и наличие сопутствующих неприятностей в виде ржавчины, ила и органических осадков.

Все эти вещества вместе с теплоносителем циркулируют внутри отопительной системы, и, в конце концов, оседают на стенках трубопроводов, радиаторных батарей и нагревательного котла. Подобные обстоятельства значительно влияют на показатели производительности и теплоотдачи. Согласно расчетам инженеров, слой отложений толщиной 9 мм, увеличивает расходы теплоносителя на целых 50%.

Накипь на внутренних поверхностях отопительного трубопровода

Как узнать, что в системе появилась накипь?

 Чтобы не пришлось «разруливать» аварийную ситуацию, спровоцированную серьезной поломкой элементов отопительной системы периодически необходимо выполнять профилактическое обслуживание. Другими словами производится промывка батарей отопления, трубопроводов, стояков и пр.

Явными признаками того, что необходима промывка отопления являются:

• Радиатор местами горячий (сверху), местами холодный (снизу).
• Для разогрева системы отопления требуется значительное время.
• Из котла доносятся необычные и странные звуки.
• Радиаторная батарея холодная, в то время как трубы, подведенные к ней горячие.
• Определяется резкое увеличение расходов энергоносителей.
• Выполняется монтаж и введение в эксплуатацию нового нагревательного котла или бойлера при уже задействованной раньше системе отопления.

Способы очистки системы отопления

Водно-пульсирующей смесью

Гидропневматическая промывка системы отопления производится с применением пульсирующей смеси воды и сжатого воздуха. В результате эффективно удаляется песок, нагар, отслоения ржавчины, химикаты, а также технологические и естественные отложения. Регулярная прочистка отопления с использованием данной технологии позволяет значительно экономить энергоресурс и продлевает срок службы составных элементов инженерных систем. Для выполнения подобных процедур необходимо специальное оборудование.

Биопрепаратами

Применяя силу глубокой микробиологической очистки можно промыть закупоренные участки «до железа» непосредственно в процессе эксплуатации. В данном случае нет необходимости в отключении или разборке системы.

Принцип действия это метода основывается на действии экологически безопасных суперочистителей, обладающих расклинивающими свойствами. Они изготавливаются на водной основе и циркулируя внутри системы выполняют разрыхление прикипевших масляно-грязевых, твердокристаллических, коррозийных и органических осложнений. В принципе все просто и понятно, выполняется – быстро.

Пневмогидроудар

Оборудование для гидропневматической промывки Промывка труб отопления и всей системы в целом, также предполагает применение специального оборудования. При этом демонтаж узлов не требуется. Не нужны ни тросы, ни химические реагенты. В систему на доли секунды подается пневмогидравлический импульс, который как раз и создается на спецоборудовании. При этом для труб или других элементов отопления никакой угрозы не существует, поскольку технология предполагается воздействие на стенки волны мощностью 2%, в то время как оставшиеся 98% приходятся на столб теплоносителя с отложениями.

Химические препараты

Очистка и промывка стояков отопления, трубопроводов и других узлов отопительной системы выполняется с применением растворов органических и неорганических кислот. Среди преимуществ данного метода можно отметить полный обхват поверхностей и удаление отложений из труднодоступных мест.

Устройство для химической промывки отопительной системы

Видео с наглядным примером процедуры промывки

опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Как промыть систему – 3 доступных способа

Без применения специализированного оборудования вы можете сделать промывку такими способами:

• местная очистка радиаторов;
• простое промывание труб и отопительных приборов водопроводной водой;
• химическая (иначе – гидрохимическая) прочистка трубопроводов отопления.

У большинства домовладельцев нет компрессорных установок. Вдобавок понадобится смесительная камера и опыт выполнения подобных мероприятий, иначе вы рискуете нарушить герметичность стыков. Значит, гидропневматический способ малопригоден для самостоятельной промывки системы. Мы рекомендуем начать с очищения нерабочих батарей.

Прочистка радиаторов

Выявить проблемную батарею довольно просто – при работающем отоплении ощупать всю поверхность рукой либо измерить температуру в разных точках контактным/бесконтактным термометром, а потом сравнить с температурой подающей линии. Если секции прогреваются неравномерно, промываем радиатор.

В квартире с централизованным отоплением промывка батареи делается так:

1. Перекрываем отсекающие краны на подводках к отопительному прибору. Газовым ключом откручиваем верхнюю пробку с краном Маевского, подставляем таз, сливаем часть теплоносителя.
2. Аккуратно приоткрываем кран на подающей подводке, чтобы давлением воды из радиатора выкинуло мусор. Само собой, держим под струей таз. Когда пойдет светлый теплоноситель, перекрываем вентиль, ставим пробку на место.
3. Аналогично повторяем перечисленные манипуляции с нижней заглушкой. После промывания закручиваем пробку, открываем оба крана, стравливаем воздух.

Сборка оборудования после очищения

В процессе сборки все детали возвращаются на свои места в обратном порядке.

Фото 2. Схема (слева) и изображение внутреннего устройства газового котла (справа). Указаны основные детали.

Основной момент здесь — недопущение утечки газа после сборки. Для того чтобы это проконтролировать, нужно произвести обмыливание соединений. Герметичность фиксации элементов проверить только после включения газового котла.

Важно! При обратном монтаже пилотной горелки следует установить новую прокладку. Подсоединение электрода розжига делают только вручную, ключ использовать не рекомендуется

Очистка радиатора

Важный момент — регулярная промывка радиаторов отопления

Иногда требуется провести очистку одного из главных элементов системы – радиатора. Это сразу заметно по тому , что он не прогревается до необходимой температуры, по сравнению с соседними батареями. Для этого нужно выполнить ряд мероприятий, которые проводятся до отопительного сезона.

• Для начала из системы сливается теплоноситель и демонтируется радиатор.
• Промывку батареи можно провести дома, установив ее в ванну. Предварительно ее нужно застелить толстым слоем ткани или старыми вещами, которые потом можно просто выбросить. Это нужно для того, чтобы не испортить эмалевое покрытие ванны.
• С батареи снимаются все заглушки. Не забудьте на водоотводное отверстие установить сетку, чтобы было легче собрать выходящие из радиатора отслоившиеся отложения.
• Со шланга душа снимается лейка, и вода из него направляется внутрь батареи под максимальным напором. Радиатор иногда поворачивают, для того чтобы слить всю воду с отложениями.
• Дополнительно к струе воды можно добавить кусок арматуры, который поможет счистить крупные наросты наслоений.
• Если есть возможность провести это мероприятие на улице, значит, лучше это сделать с помощью длинного шланга, который может быть просунут в любое место вглубь батареи.
• Когда вода из батареи начнет вытекать прозрачная и чистая, ее можно устанавливать обратно.
• После установки радиатора и установки всех его деталей на уплотнители, нелишним будет провести контрольную опрессовку . Только теперь работа будет считаться законченной и можно заполнять систему водой.

Если пришло время осуществить очистку системы отопления или ее отдельных элементов, правильно оцените свои силы. Возможно, лучше позвать специалиста, который быстро справится с этой задачей и выполнит ее со знанием дела, чем рисковать своим имуществом или имуществом соседей. Если система после очистки будет собрана неверно, можно получить не одну протечку, которую будет сложно быстро отремонтировать.
