Как отключить и разобрать старый дверной звонок
Чаще всего вместо старого устанавливают новый электрический вызов. Для этого нужно разобрать установленное устройство. Это тоже не сложно. Сначала отключают питание. Лучше выключить всю квартиру, если вы не знаете, от какой именно машины запитан дверной звонок. Сняв питание с дверного звонка, разбирают в квартире старый сигнализатор, отсоединив от него оба проводника (нулевой и фазный), а также разбирают и снимают кнопку дверного звонка. На их место устанавливается новый звонок аналогичного типа (по напряжению) или, если его нет и даже если вы хотите остаться без звонка, оголенные провода тщательно изолируются.
Особенности установки
Вроде, ну что такого сложного — выбрать место для установи звонка. Это только на первый взгляд. Есть немало нюансов, знание которых сделает процесс установки звонка намного проще.
Установка звонка на улице имеет свои нюансы
Установка в квартире
Поставить дверной звонок в квартире можно за пару часов. Даже если это проводной вариант. Звонок обычно ставят отступив 10-15 см от дверного косяка. Высота установки ранее была на уровне 140-160 см, сегодня все чаще ставят на уровне 120-140 см — так удобнее пользоваться детям и людям пожилого возраста.
Внутренний блок располагают недалеко от входа, но навешивают повыше — чтобы не мешал. Провода, соединяющие оба блока, чаще всего проводят через отверстие в дверной коробке. При этом их стараются спрятать — уложить в штробе.
Можно проводной звонок поставить даже на двери….и не один
Есть второй вариант — просверлить стену насквозь, через отверстие провести провода, замазать с обоих сторон. В этом случае можно кнопку расположить напротив внутреннего блока. Повреждения стены в этом случае будут минимальны. Если такой вариант не проходит, отверстие можно проделать либо напротив места установки звонка, либо напротив места установки внутреннего блока, минимизировав таким образом повреждения с той или другой стороны.
Чтобы в последствии, пр необходимости замены звонка или проводки, не затевать все заново, в отверстие в стене можно вставить пластиковую или металлическую тубу небольшого диаметра — чтобы хватило для прокладки двух тонких кабелей. После того как провода в нее уложены и все подключено, можно края заглушить ветошью, замазать штукатурным раствором.
С беспроводными моделями все проще — закрепить кнопку можно в любом месте в радиусе действия приемника (есть в описании), установить и подключить внутренний блок. На этом все.
Монтаж звонка в частном доме
В частном доме кнопка и внутренний блок обычно находятся на значительном расстоянии. Кнопку ставят возле въездных ворот, а внутренний блок — в доме. При установке проводного звонка расстояние между ними на работоспособности никак не сказывается, влияет только на длину требуемого кабеля. А вот выбирая беспроводные модели необходимо подбирать их так чтобы кнопка была в зоне уверенного приема.
При подключении проводного звонка провода тянут или по воздуху, закрепляя их на доступных опорах — деревьях, столбах, стенах зданий. Такой способ прокладки более быстрый и менее трудозатратный, но и менее надежный — легко кабель повредить или украсть. Второй способ — подземная укладка кабеля. Для моделей, питающихся от 220 В все требования по прокладке сохраняются — глубина траншеи 70-80 см, поверху — защитная лента и т.п. Для подачи 24 или 12 вольного питания можно уложить кабель в гофре на глубину порядка 35-45 см. Но на этой глубине его могут повредить лопатой при работах на участке.
В частном доме придется выбирать между надежностью работы и простотой установки
С беспроводными моделями в плане установки и подключения все проще. Закрепили в радиусе действия, установили батарейки. Все. Но, при выборе места установки кнопки звонка, иногда приходится помудрить. Больше всего проблем возникает если забор сплошной, металлический — из профлиста, например. Лист металла экранирует сигнал от/к приемнику и беспроводной звонок просто не работает. В этом случае есть простой вариант — в заборе сделать дырку и установить кнопку так, чтобы корпус с передатчиком находился за забором, а сама кнопка была доступна. Вариант простой и понятный, но не всем нравится.
Второй способ требует вмешательства в конструкцию. Штатную кнопку с передатчиком установить с внутренней стороны забора, предварительно подпаяв проводок ко входу и выходу. С наружной стороны забора поставить обычную кнопку (лучше — в погодозащищенном варианте — с прорезиненным корпусом). Ее подключить последовательно. При ее нажатии на вторую — с передатчиком — подается питание, она посылает сигнал.
https://youtube.com/watch?v=JJqOfjh3ERQ
Как подключить звонок к питанию
В этой главе речь пойдет об электрическом подключении. Рассматривать будем отдельно проводные и беспроводные модели, так как питание и способы его подводки/подачи разные.
Само подключение электрозвонка несложное
Проводные модели
Подавляющая часть дверных звонков проводного типа питается от 220 В и лишь около 10-15% от 12 или 24 В. При установке на улице, во дворе частного дома, второй вариант более безопасен, так как пониженное напряжение не представляет опасности для человека. Но в этом случае обязательно наличие инвертора, преобразующего 220 В в более безопасное низковольтное электропитание 24 или 12 В.
При подключении звонка к сети 220 В питание можно взять от ближайшей распаечной коробки. Внутренний блок дверного звонка обычно устанавливается рядом с дверью. Тут же обычно есть распределительная коробка, от которой питание идет на освещение. Вот тут и можно подключить звонок.
Схема подключения дверного электрозвонка

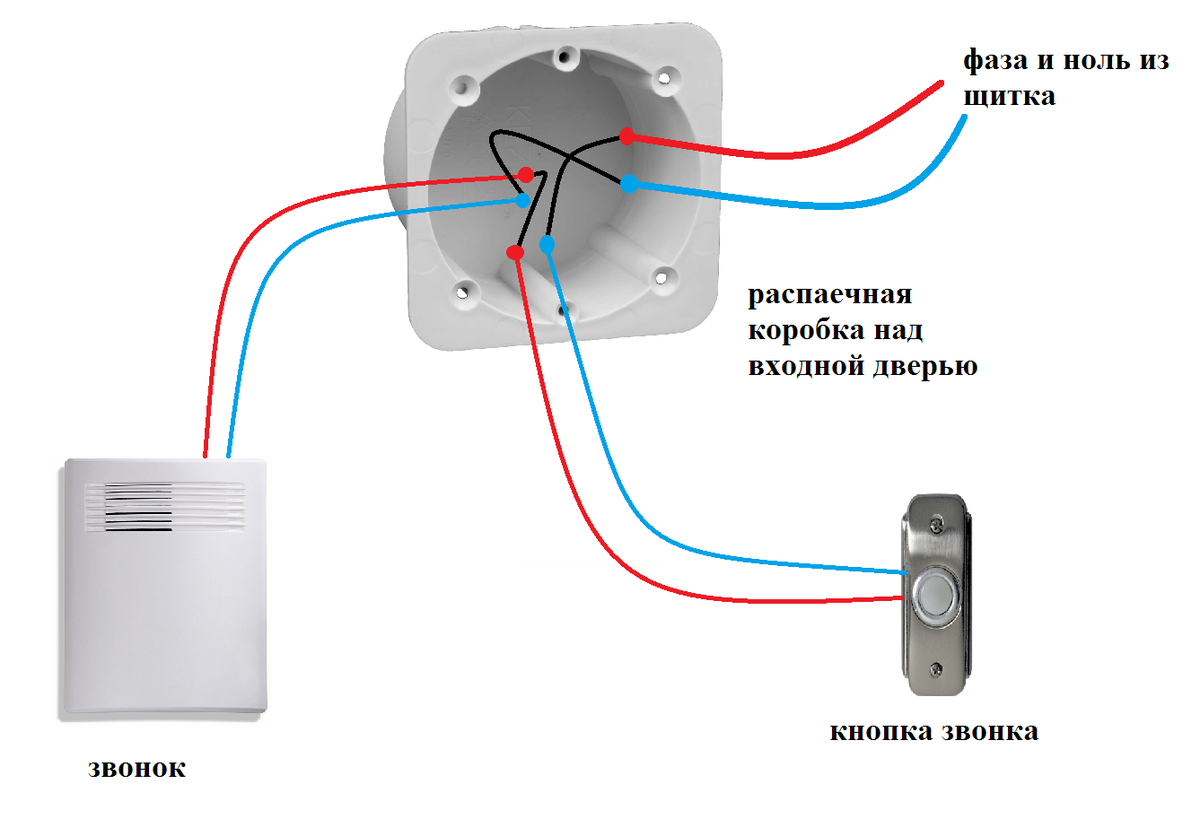

Схема подключения дверного звонка проста: фаза заводится на кнопку, от нее идет на один из выходов внутреннего блока. Ко второму контакту блока подается нулевой провод. Схема этого подключения на рисунке ниже.
Кроме того, как подключить звонок, надо подумать, чем его можно подключить. Токи в этих устройствах совсем маленькие, и при подключении в квартире (трасса между звонком и внутренним блоком) подойдет буквально любой провод в изоляции. Это может быть даже телефонная лапша, интернет-кабель, витая пара.
Подключить звонок в квартире можно «лапшой» с солидным диаметром жил
При необходимости тянуть питание на улице, требуется уже силовой кабель — ВВГнг или NYM самого малого сечения. Можно также использовать провода в резиновой или ПВХ оболочке, но прокладывать их лучше в защитном гофрошланге.
Иногда к одному звонку надо подключить две кнопки — например, от калитки и уже от входной двери. В этом случае их подключают параллельно.

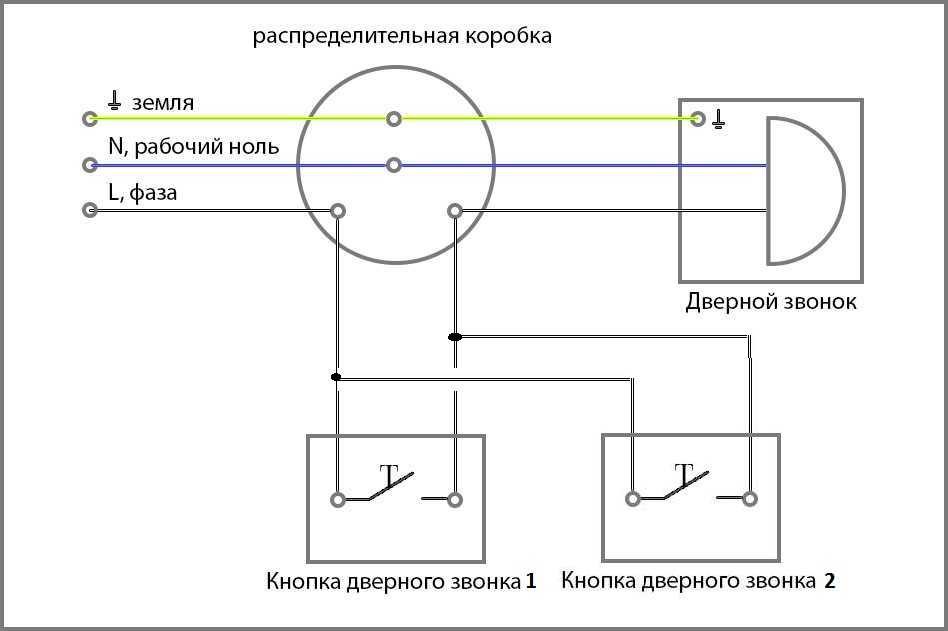

Если надо установить две кнопки, из подключают параллельно
С распредкоробки выходит два провода, подключенных к фазе. Один тянут на одну кнопку, второй — на другую. От второго контакта каждой из них приходит провод. Оба этих проводника заводятся на один из контактов внутреннего блока. На второй свободный контакт подключается провод от «нейтрали» с распределительной коробки. При такой схеме подключения звонок будет работать при нажатии любой из кнопок.
В проводном исполнении можно поставить не только две кнопки, но и два звонка. Можно даже три, если надо. Эта ситуация встречается чаще. Например, один звонок поставить в доме, второй — в постройке, в которой проводится не меньше времени, чем в доме. На летней кухне, в гараже и т.п.
Как подключить звонок с двумя внутренними блоками
Как подключить звонок в таком случае? К питанию параллельно подключаются два звонка. Для этого на кнопку подаем фазу из распределительной коробки. Со второго вывода кнопки уходит два проводника: по одному на оба звонка. На свободные выводы звонков подаем «нейтраль» — снова-таки два провода.
Беспроводные дверные звонки
Беспроводные модели чаще всего питаются от батареек, но есть модели, внутренние блоки которых питаются от 220 В. Но во втором варианте все что необходимо — просто воткнуть их в розетку — на тыльной стороне есть стандартная вилка. Так что вопроса как подключить звонок в этом случае не возникает.
Беспроводные модели — разный вид, разные стили
В регионах с холодными зимами с кнопками, которые работают от батареек, надо быть аккуратнее: не все из них могут работать при -20°C, не говоря уже о более низких температурах. Хорошо себя чувствуют в морозы литиевые батарейки. Но они бывают не во всех форматах, а только в АА и ААА. Так что лучше всего найти звонок, у которого кнопка работает от источников питания такого типа. Если у вас уже есть звонок и батарейки там регулярно «садятся» можно попытаться найти другой выход:
Сделать утепленный блок для батареек. В нем можно, кстати, использовать не подходящие по размеру элементы. Главное чтобы они выдавали нужное напряжение.
Для питания использовать аккумуляторы, которые питают камеры наблюдения. Их можно найти в магазинах или на фирмах, торгующих охранным оборудованием.
Кнопку с батарейками опустить ниже глубины промерзания грунта, а на заборе закрепить еще одну, без питания. От нее нужны только контакты, которые будут замыкать цепь. Не очень очевидный способ, но рабочий. Самый простой способ добраться до глубины — использовать садовый бур и вкопать асбестовую трубу. К кнопке припаять провод, подключить ее к установленной на заборе, упаковать в полиэтилен и на проводах опустить вниз.
Внутренний блок может подключаться в розетку
Возможно, есть и другие способы того как подключить звонок в беспроводном варианте чтобы он работал в морозы.
Обзор схем подключения
От выбора схемы зависит объем подготовительных и монтажных работ. Сама схема выбирается с учетом нескольких критериев: тип и количество устройств, необходимость подключения автоматики, способ передачи сигнала. Рассмотрим самые распространенные проводные варианты.
#1 – Схема подключения старой модели
Последовательность подключения старой модели с «колоколом» или «чашей» может быть полезна, если вы начали менять провода, но не хотите менять само устройство.
Схема проста и понятна: оба сетевых проводника, ноль и фаза, направляются на 2 клеммы или тактовые провода, но фаза в данный момент подключена к кнопке.
Распределительная коробка соединяет три провода: один идет от часов, второй от кнопки, третий от автоматического выключателя, который установлен в электрощите, в квартире или на лестничной площадке
Кабель, приводящий в действие кнопку и идущий от распределительной коробки, прокладывается через отверстие в стене, обычно возле входной двери.
Раньше за установку часов отвечала строительная компания, а прокладка сети проектировалась в первую очередь. Сейчас новые дома часто сдаются с дефектами, поэтому приходится штробить стены самостоятельно и делать в стене дырки.
Некоторые беспроводные модели подключить проще – их не нужно интегрировать в общую сеть, так как питание идет от розетки. В этом случае нужно найти или установить дополнительную розетку для звонка.
Нагрузки шлейфа небольшие и недолговечные, поэтому можно использовать тонкие медные провода 2*1,5 или 3*1,5. Алюминиевые кабели с малым поперечным сечением не допускаются.
#2 – Один или два звонка на 2 кнопки
В некоторых домах планировка мест общего пользования такова, что образуется тамбур на 2-3 квартиры, то есть на пути гостя появляется еще одна дверь. Для того, чтобы позвонить владельцу одной из квартир или любому жильцу, дверной звонок монтируется как на дверь квартиры, так и на парадный вход.
Для разделения сети на две кнопки используется дополнительный 2-х жильный кабель и параллельное подключение. В результате не нужно ставить 2 звонка — один и тот же будет звонить при нажатии на любую кнопку
Также может быть полезно иметь схему, где 2 кнопки подключены к двум звонкам, и при нажатии на одну из кнопок срабатывают оба устройства.
Отличительные особенности схемы: использование 3-х жильного кабеля от распределительной коробки к кнопкам, а подключение вторых часов отдельным проводом
Фаза, идущая от распределительной коробки, подключается перемычкой к контактам кнопок, а соединительные провода идут отдельно — от каждой кнопки к своему звонку. Для правильного использования кнопки лучше подписать.
#3 – Схемы подключения современных моделей
Квартиры в старых домах были оборудованы электропроводкой по системе TN-C, сейчас используется TN-S/TN-CS.
Современные сети имеют дополнительный проводник защитного заземления, обеспечивающий заземление. Все заземляющие проводники, подключенные к металлическому корпусу, соединяются в распределительной коробке и заземляются на экране.
В инструкции к изделию указано, какие провода следует использовать при подключении. Если требуется заземление, требуется трехжильный провод. Заземляющая жила отмечена желто-зеленой маркировкой
Если кнопка металлическая, она также должна быть заземлена.
Для пластиковых изделий подойдет схема попроще – с 2-мя контактами. Это самый востребованный вариант.
Но есть модели с 4 клеммами. Они не должны запутаться, так как только упрощают проводку.
При установке дверного звонка с 4 клеммами распределительная коробка не требуется. Его функцию выполняет корпус часов: провода, идущие от кнопки, подключаются к другим клеммам, провода, идущие от шнура питания, подключаются к другим клеммам
Если в комплекте с часами идет трансформатор, используется другая схема подключения.
Схема часов с безопасным управлением низким напряжением. Кнопка питается от напряжения 12-24 В, а проводники подключаются в отдельной распределительной коробке
В электрощите вмонтирован трансформатор для звонка, который по размерам напоминает обычную машину. От него низковольтный кабель направляется в распределительную коробку.
Оба провода подключены к часам: от устройства с устройством, издающим звук, идет и низкое напряжение, и ток 220 В.
Есть и другие схемы подключения — советуем брать точную информацию только из технической документации и инструкции по установке.
Нестандартная комплектация
В некоторых случаях требуется наличие двух кнопок или двух блоков со звонками. Если нужны две кнопки, их подключают параллельно.
На практике это значит, что фаза приходит на первую кнопку, и к этому же контакту подключается провод, который идет на вторую кнопку. Со второго контакта кнопки №2 проводник заходит на свободный контакт кнопки №1, а потом идет на дверной звонок.
Провод, соединяющий две кнопки желательно найти того же цвета, что и приходит с распределительной коробки. Можно и другого, но не синего и не желто-зеленого. Все, вы знаете как подключить звонок в квартире с двумя кнопками.
В других ситуациях надо подключить два звонка. Это часто необходимо при установке электрозвонка в частном доме. Например, один в доме, второй на улице или на разных этажах, в двух разных крыльях дома, в . В общем, вариантов много.
Среди беспроводных дверных звонков есть такие комплекты — в двумя звонками и они настроены на одну частоту, так что нужна просто их установка в нужных местах. С проводными придется возится — тянуть провода. В данном случае параллельно подключаются звонки.
как подключить звонок в квартире ил доме с двумя звонками
Электрическое соединение происходит по аналогии с описанным выше. Фаза с кнопки поступает на один звонок, с него идет на второй. На свободные контакты одного и другого звонка подключают нейтральный провод от распредкоробки.
Дверной звонок — привычное для всех устройство, которым пользуемся каждый день, даже не замечая его. Но это до тех пор, пока не надо установить новый или заменить старый. Вот тут и начинаются трудности: как подключить звонок, в какие провода использовать, откуда брать питание и куда его подавать… Сложного в подключении ничего нет, но надо знать схемы.
Перед тем как подключить звонок, надо разобраться с его устройством. От этого зависит объем работ, да и их вид этих работ тоже может быть разный. По месту установки электрические звонки бывают квартирные и уличные. Разница в том, что кнопка во втором варианте имеет герметичный корпус, с высоким уровнем защиты от попадания пыли и влаги. Именно такие модели нужны при установке на улице.
Не всякий дверной звонок — простое устройство
Проводные и беспроводные
Любой дверной звонок состоит из двух частей: кнопки и внутреннего блока, в котором расположен электро-механический звонок или плата и динамик. По способу исполнения есть электрозвонки проводные и беспроводные. В проводных блоки соединены между собой проводами (отсюда и название). При нажатии клавиши звонка питание поступает на внутренний блок, который выдает звуковой сигнал.
Работа беспроводных основана на передаче радиосигналов. Приемник находится во внутреннем блоке, передатчик — в кнопке. Сигналы могут быть двух типов: аналоговые и цифровые. Аналоговые беспроводные звонки дешевые, но не очень надежные: сигнал подвержен искажению, из-за чего часто бывают ложные срабатывания. Бывают и обратные ситуации — звуков нет, так как сигнал «потерялся» или стал слишком слабым. Еще одна неприятность с беспроводными аналоговыми звонками — перекрытие радиуса действия с соседскими. Тогда получается, что кнопки расположенных рядом звонков вызывают сигнал на всех приемниках. Позвонили соседям — вы получили сигнал. И наоборот. Как исправить? Изменить частоту сигналов. Делают это перепайкой перемычек на обоих блоках.
Беспроводные звонки — простая установка, но могут быть проблемы с эксплуатацией
Цифровые беспроводные звонки работают более надежно, но и стоят дороже. Цифровой сигнал меньше подвержен воздействию помех. Большинство фирм разрабатывают свою форму сигнала, так что и перекрытие радиуса проблем не вызывает. Кромке того некоторые модели имеют возможность штатного изменения частоты.
Что лучше, проводные или беспроводные звонки?
Плюс беспроводных — в простоте установки. Никаких проводов и проблем, связанных с их прокладкой. Минус — дешевые модели работают нестабильно (особенно зимой, когда замерзают батарейки), а надежные стоят дорого.
С проводными возни при установке намного больше. Но это вариант — «сделал и забыл». Проблемы могут возникнуть только при повреждении проводки.
Как в дверном звонке изменить рабочую частоту

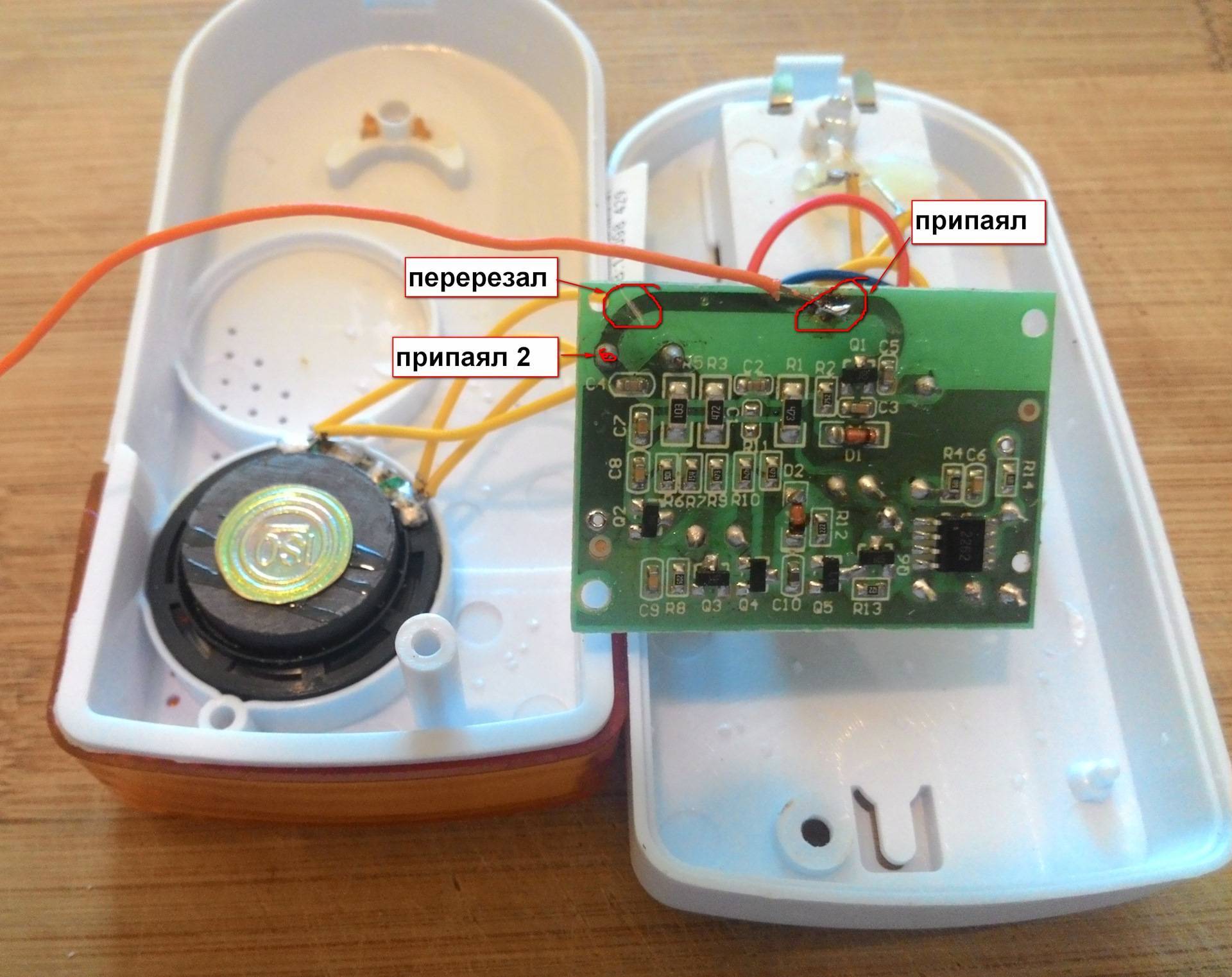

Необходимо разобрать корпуса кнопки и звонка. В них расположен конденсатор переменной емкости. Далее вращают ротор конденсатора в кнопке, в результате чего будет нарушена связь со звонком. Следующим шагом вращают второй ротор, который стоит в корпусе звонка – это восстановит связь с кнопкой. Такие манипуляции позволяют слегка изменить частоту.
Бывает, что конструкция дверного звонка не предусматривает переменных конденсаторов. В этой ситуации частоту меняют путем конверсии шага намотки катушек индуктивности. Катушки бескаркасные – в них расположены витки толстого провода. Между ними в обязательном порядке должен быть зазор. Его и меняют, для чего витки сдвигают или раздвигают
Следует соблюдать осторожность при выполнении работ
Установка дверного звонка своими руками
После того, как вы приобрели дверной звонок, кнопку и провод, вы можете приступить к установке. Давайте рассмотрим пример того, как установить и подключить стандартный дверной звонок.
Для начала при помощи перфоратора или перфоратора проделываем в стене сквозное отверстие, откуда кабель будет выходить из квартиры. Затем с помощью специальной лопаточной насадки делаем пазы, в которые будет проложен соединительный кабель дверного звонка.

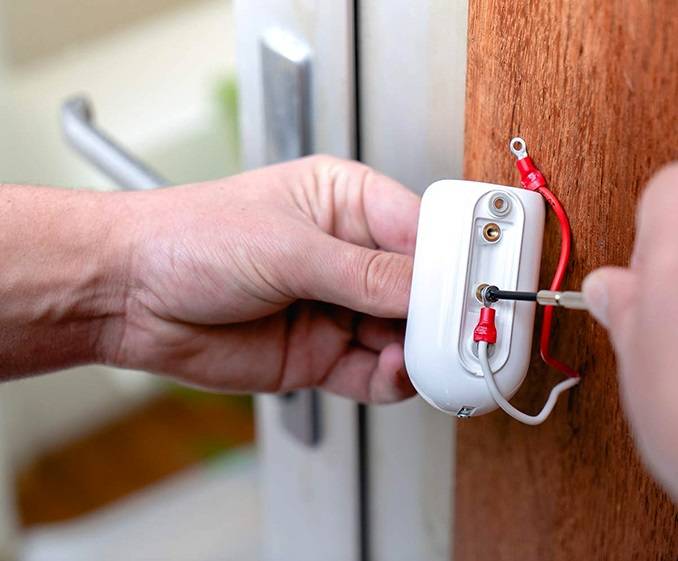

Когда мигалки готовы, устанавливаем кнопку дверного звонка и сам дверной звонок. Чтобы прикрепить дверной звонок и кнопку, используя тот же перфоратор или перфоратор, просверлите отверстие в стене и вставьте дюбель, затем с помощью самореза прикрепите дверной звонок и его кнопку к стене.
Как обжать кабель rj-45 правильно?
В первую очередь необходимо приобрести саму витую пару нужной длины и коннекторы на 8 pin. Также следует купить или взять у знакомых необходимый инструмент. Если специализированный инструмент достать не удалось, можно обойтись подручным инвентарем. Поговорим сначала о самом инструменте.
Подбор и подготовка инструмента
Подбор инструмента можно производить в двух направлениях: для профессиональной деятельности; для личных нужд. Кто занимается профессионально, приобретет следующий инвентарь:
- кримпер;
- стриппер;
- тестер;
- инструмент для заделки витой пары.
Кримпер (обжимные клещи) в зависимости от сложности инструмента способен обрезать кабель, зачищать жилы, обжимать гильзы, наконечники, штекеры. Для этого в его корпусе встроены ножи, прессовочный зажим с разного вида пазами. Для снятия изоляции с проводов имеются специальные выемки разного радиуса.
Стриппер позволяет безопасно снимать изоляцию с проводов или разделывать кабель. Кроме режущей кромки, имеет гнезда разного диаметра, в которые вставляют провод подходящего диаметра.
Тестер предназначен для проверки правильности и качества проведенной распиновки и обжима. Аппараты выпускаются разной сложности и функциональности. Самый простой состоит из двух частей. Каждая часть подключается к одному из коннекторов кабеля. С одной части поступает сигнал, другая часть принимает его и показывает качество работы включением светодиодов в определенном порядке.
Последний инструмент содержит ряд прикладных устройств, позволяющих быстро и качественно разделать кабель. Если таких инструментов нет, можно обойтись обыкновенным ножом и отверткой.
Прямая распиновка, маркируется как 568В
Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.
Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.
Перекрестная распиновка (crossover), маркируется как 568A
Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.
Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.
Прямой обжим с 4 жильной витой пары (двухпарный провод)
Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.
Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af
Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.
Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).
Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с
Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.
Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.
Схема обжатия консольного кабеля (rollover cable)
В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны. Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.
Схема подключения дверного звонка в квартире — подробная инструкция с фото и видео
Эти простейшие элементы сигнализации монтируются практически в каждом строении, и объяснять, зачем они нужны, не имеет смысла. Когда речь заходит об их установке, все сводится к двум моментам – как выбрать и подсоединить электрический звонок к внутридомовой эл/проводке. Сделать это несложно, если разобраться с его устройством и схемой включения.
Все образцы подразделяются на две большие группы – проводные звонки и модели, состоящие из передатчика и приемника. Связь между последними поддерживается без подключения проводов, аналогично системе Wi — Fi . Отсюда и название – беспроводные сигнальные устройства. Это и определяет принципиальное отличие в установке звонков разных типов. Общее у них то, что независимо от производителя и модификации, им необходимо присоединение к сети 220в или питание от сменных элементов.
Это интересно: Дизельные генераторы на 10 кВт — виды, преимущества, конструкция
Принцип работы дверного звонка

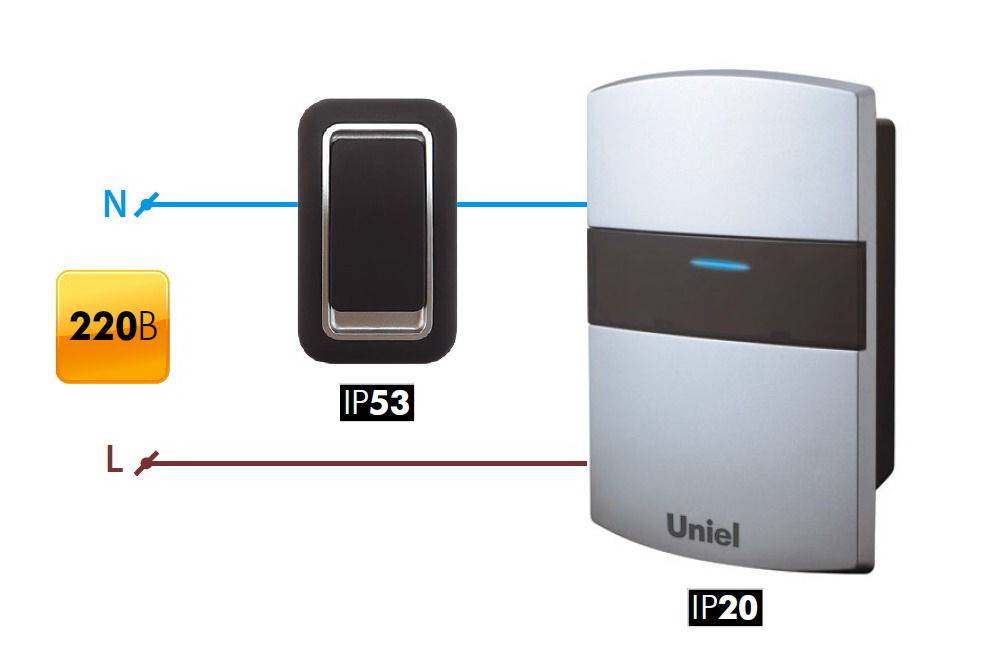

Наиболее распространенный вид – проводной дверной электрический звонок на 220В. Выбор пользователей склоняется в его сторону благодаря простой и надежной конструкции. Предусмотрен даже стандарт электропроводки, позволяющий подключать именно такой тип звонков.
При покупке квартиры в новостройке, около входной двери можно заметить кнопку, а внутри над дверью — электрическую розетку. Ее используют только для подключения дверного звонка – иные электроприборы будут функционировать от нее неправильно. Объяснить это можно принципом работы механизма.
Работает устройство по следующему принципу: пользователь нажимает на кнопку, в результате чего слышен сигнал. Схема подключения дверного звонка полностью копирует схему обычного выключателя: выключатель заменен кнопкой, а светильник – электрическим звонком. Подключение дверного звонка – задача, с которой может справиться даже новичок в строительных делах.
