Способы отключения домофона
В большинстве случаев отсоединить устройство можно без помощи специалиста. Чтобы позвонить в квартиру из домофона, потребуется некоторое время и помощь второго человека. Существует пять основных способов сделать это:
- Измените фиксированный номер звонка — например, если номера у входа 100-350, вы можете установить их на 50 и обращаться только к родственникам. Вероятность случайного звонка значительно снижается.
Использование режима отключения звука — большинство цифровых устройств, а также некоторые аналоговые устройства позволяют временно отключить звук вызова. В качестве альтернативы используются дополнительные устройства.
Изменение номера квартиры
Способ смены номера зависит от типа домофона — с цифровым устройством вы можете проделать все операции самостоятельно, в то время как с аналоговым домофоном вам придется воспользоваться помощью сервисной компании. Давайте рассмотрим, как это работает в обоих случаях.
В цифровом домофоне номер городского телефона генерируется специальной платой, на которой расположены клеммы. Каждый из них отвечает за число, например, 1, 2, 4, 8, 16, 32, 64 и 128. Чтобы правильно подключить нужный уровень, мастер устанавливает перемычки между значениями. Логика очень проста: чтобы переадресовать звонок, необходимо соединить комбинации 67, 64, 2 и 1; все значения просто складываются.
Совет: Используйте маловероятные номера для набора, даже для квартир, которые находятся не у входа. Числа 1, 666, 777 и другие комбинации, скорее всего, приведут к еще большему количеству звонков.
Для доступа к печатной плате необходимо разобрать устройство, сняв внешний корпус. Сообщите новый номер домофона только своим родственникам и друзьям. В противном случае звонки от случайных прохожих прекратятся, а соседи будут продолжать донимать вас.
Если в квартире установлен аналоговый домофон, изменить номер вызова сложнее. Для дверной станции используется двухсегментная плата, которая расположена на входной панели. Один отвечает за десятки, а другой — за единицы. Вы не сможете сделать это без опыта, поэтому для большей безопасности следует обратиться в компанию по техническому обслуживанию.
Информация. Неправильное подключение аналоговых вызывных панелей может привести к неисправностям, например, не работает кнопка открывания двери. В этом случае устройство будет принимать звонки от соседей.
Обращение в компанию позволит решить проблему в кратчайшие сроки. Замена обычно возможна бесплатно или за небольшую плату. Компания может отказаться только в том случае, если все порты заняты.
Беззвучный режим
Некоторые внутренние телефоны, особенно новые, имеют переключатель бесшумного режима рядом с кнопкой открытия двери. Просто нажмите на кнопку, и вызов будет сделан без звука. Если модель оснащена индикатором, он загорится во время разговора, но звук не будет издаваться.
Совет: Беззвучный режим полезен для предотвращения нежелательных звонков ночью или в то время, когда вы не ждете посетителей.
В качестве альтернативы можно использовать совместимую с интеркомом трубку с аналогичной опцией. Необходимо определить точную модель устройства и выбрать подходящее устройство. После подключения достаточно нажать кнопку отключения звука и наслаждаться тишиной.
Модернизация домофона
В качестве альтернативы к домофону может быть подключен микропроцессорный контроллер. Это требует от пользователя технических знаний или консультации с экспертом, но приводит к интеграции устройства с мобильным телефоном. Недорогая модернизация позволяет получать уведомления о звонках, открывать двери, устанавливать функции автосброса, беззвучный режим и многое другое.
Преимущества и недостатки проводных схем подключения
Установка проводного подключения кнопки звонка к основному блоку потребует прокладки скрытого кабеля в стене, а, соответственно, вызвать нарушение внешней отделки стен. Также потребуется опыт монтажа кабелей и восстановления наружной отделки стен. Если звонок устанавливается в частном доме, то тянуть кабель по улице, а затем вводить в помещение достаточно затруднительно. Но после завершения установки будет получена надёжная система оповещения, которая может работать от сети в основном режиме и от батареек в аварийном, а также быть легко заменена на другую без демонтажа кабеля.
Планирование и монтаж проводки
Правильное планирование и монтаж проводки — важная составляющая для установки звонка дверного проводка. Это позволяет обеспечить надежность работы системы и ее безопасность.
Для начала необходимо определить место установки звонка. Оптимальным вариантом является монтаж рядом с дверью на уровне глаз взрослого человека. Также необходимо учесть места, где проводка будет проходить через стены или потолок.
Далее следует оценить длину провода, нужную для соединения звонящего устройства и блока управления. Рекомендуется добавить небольшой запас провода для возможности корректировки его длины в процессе установки.
- Подготовительные работы:
- Очистите место установки от пыли и грязи, чтобы обеспечить прочное и надежное соединение проводов.
- Проверьте, что блок управления находится на отдалении от источников электромагнитных полей, чтобы избежать возможных помех.
Проводка:
- С помощью отвертки, сделайте отверстия в стене для прокладки проводов. Учтите, что провода лучше прокладывать внутри стены, чтобы они были незаметны.
- Начните прокладывать провод от блока управления к месту установки звонка. Возможно, вам потребуется использовать кабельные каналы для надежной фиксации провода.
- Проверьте, что провод правильно и надежно закреплен внутри стены. Иначе, это может привести к потере сигнала или повреждению проводки.
Подключение:
- Проверьте правильность подключения проводов к звонку и блоку управления. Убедитесь, что соединения качественные и надежные.
- Для безопасности, проверьте отсутствие напряжения на проводке перед подключением звонящего устройства к сети.
- Установите звуковой и визуальный сигнал в установленном месте и проверьте его работоспособность.
После завершения установки проводки, рекомендуется проверить работоспособность звонящего устройства и блока управления. Протестируйте все функции звонка и убедитесь, что сигнал от звонка корректно передается на блок управления. Если есть необходимость, внесите корректировки и проверьте работу системы снова.
Установка проводного устройства
Схема подключения проводного звонка немного сложнее. Особенно если речь идет об установке устройства, рассчитанного на 220 В.
Схема подключения проводного звонка
На электрической схеме видно, что звонок подключается аналогично выключателю света:
- Монтаж устройства начинается с крепления кнопки. К ней подключается фазовый провод (не нулевой!).
- Затем прокладываются два провода — вход и выход фазы. Первый — от кнопки до сигнального блока, устанавливаемого в квартире. Второй — от кнопки до распределительной коробки. Туда же заводится нулевой провод от сигнального блока.
Провода могут быть проложены в кабельном канале. Подключения к распределительной коробке выполняются только при выключенном питании.
Как установить беспроводной?
Если речь идет об установке беспроводного аналога, то тут все гораздо проще. Особенно если речь идет о моделях, работающих напрямую от розетки. Тогда достаточно повесить ключ от звонка на дверь или на стену. В зависимости от расположения ключа и основного блока для их фиксации можно использовать дюбели или саморезы.
Сначала пуговицу необходимо приложить к поверхности и через отверстия, на которые она будет крепиться, сделать отметки для будущих застежек. После этого с помощью перфоратора делаются отверстия, в которые забиваются дюбели.Теперь нужно прикрепить и вкрутить ключ, куда вставляется источник энергии. Если установка производится на поверхность из дерева, достаточно будет использовать саморезы.
Теперь включаем основной блок в розетку, которая должна находиться недалеко в коридоре. В общем, чем ближе, тем лучше, потому что разговор имеет ограниченный диапазон.
Особенностями модели также будет то, что беспроводной дверной звонок, как правило, музыкальный. То есть вместо какого-то разговора воспроизводит мелодию.
Иногда владельцы квартир делают небольшой апгрейд и подключают беспроводной дверной звонок к датчику движения. Это позволяет создать своего рода резервный механизм на случай, если кнопка не сработает. При беспроводных звонках такое происходит, если между кнопкой и основным блоком есть какие-то серьезные препятствия. Например, бетонные стены.
Правда, срыв разговора все же редкость. Но этот вариант позволяет быть более уверенным в том, что звонок сработает, а иногда и вовсе не обязательно нажимать клавишу. Правда, у этого метода есть недостаток. Если кто-то только что ступил на платформу у двери, разговор сработает, что излишне побеспокоит хозяев жилища. По этой причине необходимость такого устройства должна быть максимально продумана.
Главные преимущества беспроводных моделей звонков
Беспроводной звонок обладает характерными преимуществами перед проводной моделью. Для его установки не требуется выполнять электромонтажные работы, которые представляют опасность для жизни, требуют повышенного внимания и определенных навыков. При сбоях в работе устройства не нужно искать обрыв цепи. Любое нарушение изоляции может вызвать серьезные последствия. Звонок беспроводного типа является более безопасным устройством.
Беспроводной звонок имеет не только преимущества, но также и недостатки
Беспроводные модели характеризуются простой схемой подключения дверного звонка, что объясняется отсутствием проводов. Это способствует легкой и простой установке, которая осуществляется в считаные минуты, без использования дополнительных приспособлений и инструментов. Это также упрощает процесс демонтажа устройства в случае изменения места установки.
Беспроводные устройства имеют более привлекательный дизайн. Они выпускаются в широкой гамме цветов и могут быть изготовлены из разных материалов. Как доказывают многочисленные отзывы, беспроводные звонки на дверь в квартиру или дом обладают более расширенным функционалом в сравнении с проводными вариантами. Самые популярные модели оснащены функциями, позволяющими закачивать всевозможные мелодии с флеш-карты или передавать рингтоны с мобильного телефона.
Кроме того, существует возможность установки сложной системы. Для этого необходимо приобрести дополнительные комплектующие и динамики, которые настроены на одну частоту принятия и воспроизведения сигнала.
Слабые стороны дверных беспроводных звонков
Несмотря на неоспоримые достоинства, беспроводные модели дверных звонков не лишены недостатков. Кнопка дверного звонка крепится преимущественно при помощи липучки, находящейся на ее обратной стороне. Такой вариант является недолговечным. Недоброжелатель с легкостью повредит или оторвет устройство. В случае долгой эксплуатации звонок может отпасть самостоятельно, что будет сопровождаться повреждением корпуса и электронной начинки.
Как правило, у беспроводных звонков не надежные крепления
Если кнопка отдалена от главного блока на большое расстояние или в зоне действия сигнала присутствуют бетонные или металлические преграды, устройство будет работать со сбоями или вовсе перестанет функционировать.
Беспроводные звонки на батарейках потребляют довольно много мощности. Для нормальной работы устройства потребуется частая замена батареек. В беспроводных дверных звонках быстрее выходят из строя электронные элементы. В результате исчезнет сигнал, прекратится или будет искажено воспроизведение звука.
Полезный совет! Для снижения негативных последствий необходимо приобретать беспроводной звонок проверенных производителей, которые предоставляют длительную гарантию на эксплуатацию устройства.
Подключение
Проводной электрический звонок требует прокладки скрытого кабеля, после чего необходимо восстановить отделку стен. В частном доме эта задача усложняется, так как электрический кабель прокладывается на открытом воздухе или под землей. Зато система оповещения на долгие годы будет надежной. Ее можно сделать с питанием от сети, а также в аварийном режиме – от батареек.
Установка дверного звонка с беспроводной связью для частного дома предпочтительнее, но здесь существуют ограничения:
Элементы питания кнопки передатчика могут выйти из строя от действия высокой или низкой температуры окружающей среды
Важно правильно подобрать подходящее устройство, чтобы свести это негативное действие к минимуму.
Количество преград из железобетона и металла должно быть минимальным, чтобы радиосигнал лучше проходил.
Уверенная зона передачи сигнала от передатчика до приемника обычно составляет около 100 м, что вполне достаточно. Желательно оставлять при этом запас не менее 20 %, чтобы исключить действие других факторов.. Популярными становятся звонки с видеокамерой и электромеханическим замком, который удобно открывать дистанционно
Подобные домофонные системы устанавливаются в частных домах и многоэтажках
Популярными становятся звонки с видеокамерой и электромеханическим замком, который удобно открывать дистанционно. Подобные домофонные системы устанавливаются в частных домах и многоэтажках.
Элементы домофонной системы
Перед тем, как прокладывать электропроводку, следует определить местоположение ближайшей распределительной коробки, поскольку разводка делается через нее. Снаружи квартиры электрический провод делается скрытым, а внутри – на усмотрение хозяина.
Перед тем как установить квартирный звонок, нужно сделать эскиз. В нем учитываются все особенности помещения. Под проводной звонок нужно штробить канавку в 3 раза шире диаметра кабеля. Его крепят с помощью пластиковых скоб и саморезов. Внешняя проводка укладывается в короб, закрепленный на стене саморезами. Запас кабеля в местах подключения оставляют на 10-15 см. Типовая схема приведена на рисунке ниже.
Монтаж основного блока
Проводная схема подключения дверного звонка
На схеме выше красный фазный провод со счетчика подключается к автомату, а после него проходит в распределительную коробку (слева направо). Нулевой провод (синий) проложен сразу в распределительную коробку. Эта схема существует до установки звонка. На блок звонка надо только вывести ноль и фазу, в разрыв которой подключается кнопка. Если блок содержит металлические части, к нему прокладывается заземление (зеленый провод). Фаза определяется с помощью индикатора напряжения.
Блок звонка следует подключить в разрыв нулевого провода. Если подключить в фазный провод, может выйти из строя электронная схема при нажатии на кнопку звонка.
Соединения выполняются через клеммники, которые обычно входят в комплект звонка. В инструкции должна быть схема подключений. Подача питания производится в последнюю очередь.
Установка кнопки
Кнопку рекомендуется размещать на высоте 1,5 м от пола и выше. Она разбирается и крепится основанием к дверной коробке или стене. После подключают провода и кнопку снова собирают. Если она беспроводная, ее монтируют без подключения, установив внутри элемент питания.
После монтажа кнопки, кабеля и блока следует подключиться к сети. На вводном щите надо отключить электроснабжение квартиры. Фаза и нулевой провод берутся из распределительной коробки. Если схема собрана без ошибок, то звонок сразу работает. Если он не действует, производится прозвонка тестером всей схемы, и неисправность устраняется.
На скорую руку можно сделать звонок из подручных средств. Для этого используют старые звуковые игрушки, музыкальные открытки, старый мобильный телефон и т. п
Важно, чтобы его можно было услышать. Эксклюзивное устройство может оказаться еще эффективнее вышедшего из строя дорогостоящего звонка. Дверной звонок из старого мобильного телефона
Дверной звонок из старого мобильного телефона
Отслуживший свой срок электромеханический звонок не стоит выбрасывать. Он еще может пригодиться, если его восстановить и отложить до лучших времен.
Это интересно: Подключение электрического котла к электросети — подробная инструкция
Установка беспроводного звонка
Вне зависимости от того, планируете вы установить беспроводной звонок для квартиры или для частного дома, алгоритм действий при его установке представляет следующую последовательность мероприятий:
- выбор и подготовка мест для установки;
- монтаж внешнего модуля;
- монтаж внутренних модулей.

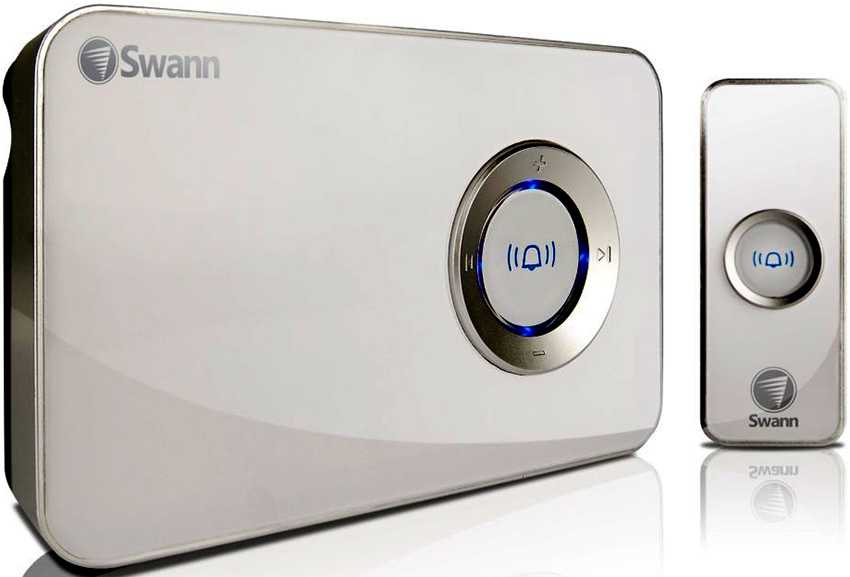

Беспроводной звонок
Более подробно каждый этап подготовительных и основных работ описан ниже.
Выбор места для установки рабочих элементов
Владельцы квартир могут разместить кнопку звонка на наружной стороне входной двери, либо на стене рядом с ней. В зависимости от конструкции и комплектации может быть предусмотрен монтаж кнопочного модуля посредством шурупов, при помощи двухстороннего строительного скотча (липучки) либо оба этих способа.
От наклеивания устройства целесообразно отказаться, если для места его монтажа вы избрали поверхность двери, так как в данном случае такое соединение не будет достаточно надежным ввиду систематических вибраций и колебаний, связанных с открыванием и закрыванием входной двери. В частных домах самым логичным местом для установки уличного звонка будет являться калитка.
Выбирая место для монтажа динамика (либо динамиков) следует, в первую очередь, убедиться в качественном взаимодействии обоих модулей при планируемом их взаиморасположении. В квартирах динамиковые элементы обычно установлены в прихожей, недалеко от входной двери.
Для частных домов, как упоминалось выше, можно предусмотреть расположение нескольких динамиков в различных помещениях дома или даже на придомовой территории с той лишь целью, чтобы сигнал входного звонка смог оповестить хозяев о посетителях, где бы они в данный момент не находились
Монтаж кнопочного модуля
После выбора будущего месторасположения кнопки звонка можно переходить непосредственно к ее установке.
Важно! Если беспроводная конструкция приходит на смену проводной, то предварительно следует аккуратно демонтировать старую звонковую кнопку: обесточиваем систему оповещения хозяев квартиры о визите гостей, удаляем со стены кнопку и провода, заделываем шпаклевкой отверстие на месте ее установки. Кнопка звонка. Кнопка звонка

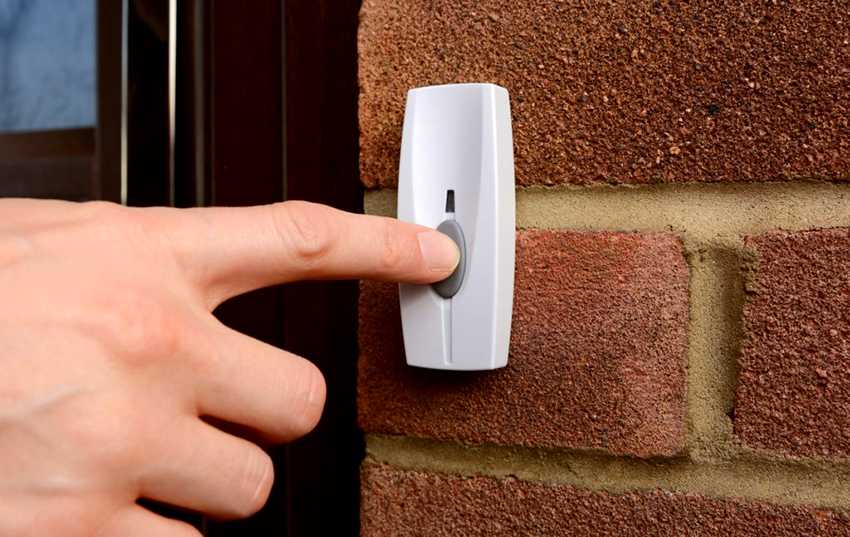

Кнопка звонка
Если вы решили закрепить новую кнопку при помощи липучки, которая имеется на ее обратной стороне, то следует предварительно обезжирить поверхность, планируемую к монтажу, посредством растворителя или любого другого ацетонсодержащего вещества (например, одолжите у супруги жидкость для снятия лака). Далее следует отделить от липкого слоя защитную пленку и одним четким и твердым движением прижать модуль к очищенной поверхности.
Если же вы предусмотрительно приняли решение повесить кнопку на стену при помощи саморезов, то начать следует с того, чтобы перфоратором сделать в месте будущего крепления подходящие по размеру отверстия, в которые затем вмонтировать дюбели, а в них ввинтить саморезы. На данные крепежные элементы впоследствии производится навешивание кнопочного устройства.
Некоторые конструкции кнопок для звонка подлежат разборке перед креплением по такому принципу. Для их монтажа потребуется сначала посредством самореза закрепить на стене заднюю стенку модуля, а затем навесить на нее остальную часть конструкции.
Монтаж внутренних модулей
В случае, когда внутренние модули работают от автономного источника электрической энергии, они могут вообще не закрепляться на стене, а быть мобильными. Крепление же их на предусмотренной для этого поверхности ничем не отличается от монтажа внешней кнопки.
Если необходимо подключить внутренний модуль к системе электроснабжения, то следует воспользоваться прилагаемой к звонковой системе инструкции. Обычно данный процесс аналогичен подключению розетки к электрической сети и представляется собой соединение контактов динамикового модуля с жилами токоведущего кабеля – нулевым и фазным проводниками, а также заземлением.
Важно! Не забудьте перед подключением обесточить цепь, в которой будут производиться электромонтажные работы. Все проводники перед осуществлением их коммутаций зачищаются от изоляции. По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной
По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной.
Подключение и питание беспроводных звонков
Сначала речь пойдет о тех моделях, внутренние блоки которых подключаются к сети 220 В. Если на корпусе есть вилка, вы точно знаете что делать. Если вилки нет, но есть два провода, к ним подключаете два провода, которые идут из распаечной коробки. Если проводов три, желто-зеленый изолируете, а подключаете синий и второй (может быть коричневый, красный, черный, белый и т.д., но точно не зеленый и не желто-зеленый).
Дизайн может быть самый разный
Если оба блока питаются от батареек
С тем, как подключить звонок в квартире или доме если оба блока которого питаются от батареек, проблем нет. Просто в подходящем месте в доме вбиваете гвоздь или закручиваете шуруп, на который крепите внутренний блок, ставите батарейки. Аналогично поступаете с кнопкой, но ее монтируете снаружи — возле двери или калитки. Для того чтобы закрепить кнопку корпус надо открыть (могут быть небольшие шурупы, но обычно надо просто поддеть корпус отверткой).
На задней стенке есть несколько отверстий под крепеж. Крепите заднюю крышку на саморезы или дюбеля (зависит от материала), потом устанавливаете батарейки и закрываете крышку. На этом подключение беспроводного звонка завершено.
Примерно так будет выглядеть беспроводная кнопка для звонка в разобранном состоянии
Как обеспечить питание беспроводной кнопки в морозы
Беспроводные звонки всем хороши, кроме того, что зимой могут возникнуть проблемы: некоторые типы батареек замерзают и перестают работать. Их приходится менять раз в 10-15 дней. Очень неудобно, так как сложно бывает понять, что звонок перестал работать из-за севшей батарейки. Избавиться от этой ситуации можно следующими путями:
Чем отличаются квартирные и уличные беспроводные звонки?
Ассортимент подобных конструкций широк, а чтобы продлить срок их эксплуатации, нужно правильно выбрать модель, учитывая условия, в которых прибор будет работать. Беспроводные звонки на дверь в картиру отличаются более простым устройством. Они не имеют дополнительных внешних элементов. Если проводится сравнение с уличными аналогами, прежде всего отмечают наличие защитного козырька.
Также существуют и другие отличия. Например, степень защиты. Приборы для установки под открытым небом должны быть лучше изолированы от окружающей среды. В беспроводном уличном звонке предусматривается защита от пыли, влаги, солнечных лучей, перепадов температур и даже морозов. По внешним характеристикам оба варианта приборов мало чем отличаются.
Особенности моделей и специфика монтажа
Звонки беспроводные
В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.
Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.
Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.
Проводные звонки
С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.
- Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
- Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?
Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.
Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.
Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные. Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать. Рассмотрим, как подключить дверной звонок всеми возможными способами.
