Виды устройств для поиска электропроводки
На данный момент вы можете встретить устройство для поиска проводки в стенах двух типов:
- реагирующие на электрическое поле вокруг проводника;
- реагирующие на наличие в стене металла.
Дабы лучше разобраться с каждым из них, давайте рассмотрим их более подробно.
Устройства, реагирующие на электрическое поле вокруг проводника
Наиболее распространенным и дешевым вариантом устройств для поиска электропроводки, является использование разнообразных вариантов приборов, реагирующих на наличие электрического поля. Оно создается вокруг любого проводника под потенциалом, то есть под напряжением.
Детектор скрытой проводки
Суть данного устройства сводится к следующему. Вокруг любого проводника под напряжением обязательно существует статическое электрическое поле. На это электрическое поле реагирует имеющаяся в устройстве неоновая лампа. При приближении к электрическому полю она зажигается.
Детектор с регулятором порога зажигания
- Большинство современных устройств такого типа имеют дополнительно еще и регулятор. Он позволяет настроить порог зажигания лампы — определить, при какой величине электрического поля вокруг проводника она засветится.
- Такая функция необходима для определения точного места прохождения проводника. То есть, вы сначала ищете проводник на минимальном пороге срабатывания, а когда примерно определили место, выставляете более высокий порог срабатывания. В итоге лампа будет зажигаться точно над местом пролегания проводника, как на видео.
Прибор для поиска скрытой проводки с лампами разного порога срабатывания
Но существуют модели и с несколькими неоновыми лампами. Например, с пятью. Настройки порога срабатывания такое устройство для поиска скрытой проводки не имеет. Но первая неоновая лампа зажигается при наличии минимального электрического поля, вторая чуть большем — и так, пока не загорятся все пять ламп.
Устройства, реагирующие на наличие металла в стене
Любой провод выполнен из определенного металла. Поэтому существует устройство для поиска проводки в стене, принцип действия которого основан на принципах металлодетектора.
Использование металлодетектора для поиска проводки в стене
- Суть данного устройства сводится к следующему. Устройство посылает сигналы определенной частоты в стену. При прохождении через неё эти сигналы частично отражаются. При обнаружении инородных предметов в стене, они отражаются по-другому.
- В результате устройство может определить не только место нахождения инородного тела в стене, но и его типа. Будь то дерево, металл или просто пустота. Согласитесь, это очень удобно, и позволяет не только искать место прокладки проводов, но и других коммуникаций или дефектов.
На фото металлодетектор
- Обычно такие модели снабжены экраном, на котором указывается место прокладки инородных тел. Кроме того, обычно на экране имеются сигнализаторы, которые указывают тип материала инородного тела.
- К преимуществу таких устройств можно отнести их высочайшую точность, возможность определения не только проводки под напряжением, но и проводов без напряжения, возможность определения пустот и других коммуникаций, а также достаточно точное определение материала инородных тел.
- К недостаткам таких устройств следует отнести достаточно высокую стоимость, а также невозможность отыскать место повреждения провода. В остальных аспектах они на порядок лучше устройств, реагирующих на электрическое поле.
Разновидности индикаторных отверток и их особенности
Индикаторы напряжения представлены широким ассортиментом моделей, благодаря которым профессиональные и домашние мастера могут приобрести надежные, универсальные приборы в соответствии со своими предпочтениями, пожеланиями и финансовыми возможностями. К наиболее распространенным их видам относятся следующие модели:
- Пробник напряжения с неоновой лампой относится к простой модели отвертки индикатора контактного типа. Работа прибора основана на его свечении после попадания электрического тока на жало устройства с поверхности проводника и последующего его прохождения через резистор сопротивления. Вторым контактом в цепи включения неоновой лампочки является торцевая часть рукоятки. Его замыкание происходит на человеке. Свечение неоновой лампы после нажатия пальцем торцевой части ручки индикатора указывает на наличие фазы на контакте розетки, выключателя, бытового прибора или другого источника питания, подлежащего ремонту. Контакт с мастером обеспечивает включение индикаторной лампы. Высокий порог индикации напряжения, составляющий от 60В, относится к недостаткам отверток. Они рекомендованы для определения фазы электрической цепи переменного тока. С их помощью мастер не сможет обнаружить обрывы электрических цепей.
- Индикаторный тестер со светодиодной лампой отличается низким порогом индикации напряжения. Его идентификация в электрической цепи происходит при значениях, менее 60В. Работа устройства не имеет существенных отличий от функционирования аналогов с неоновыми лампами.
- Индикаторная отвертка со светодиодом и батарейками относится к категории бесконтактных многофункциональных приборов. Пробник напряжения такого вида дополнен биполярным транзистором и рекомендован для определения фазного провода, мест обрыва электрической цепи, полярности источников постоянного тока. Тестер со светодиодом и батарейками предоставляет возможность находить месторасположение проводки в стенах помещений под слоем отделочного покрытия.
- Пробник электронного вида с дисплеем и звуковым сигналом относятся к современным моделям указателей напряжения. Работа с компактным устройством не вызывает трудностей. При появлении вопросов по использованию электронной модели отвертки на помощь придет инструкция от производителя. Она входит в комплектацию многофункционального индикатора напряжения.
Использование электронной отвертки не имеет отличий от применения других аналогов отверток, предназначенных для проведения безопасного ремонта электрических сетей, приборов, оборудования. Практическое определение напряжения, мест неисправностей розеток, выключателей и других источников питания при помощи многофункционального прибора всегда можно увидеть на видео в интернете. Владея информацией о том, как пользоваться индикаторной отверткой, всегда можно избежать электрических ударов, воздействие которых представляет опасность для здоровья и жизни человека.
Что такое бесконтактный индикатор скрытой проводки?
Бесконтактные приспособления для обнаружения электропроводки предназначены исключительно для поиска неисправностей в электрической цепи и находки обрыва. Данный прибор называют специальным, ведь иногда без него обойтись невозможно, а оставлять проводку с отсутствующим контактом очень опасно для имущества и для жизни человека в целом.
Особенностями работы подобных устройств считается их возможность не повреждать оборванный проводник и установить точное место возникшей неполадки в стене. При работе с бесконтактным индикатором вы получите точные сведения о нахождении неисправности, следовательно, сможете легко ее устранить.
Индикатор-пробник IEK
Этот индикатор еще более экономичный по сравнению со всеми предыдущими. Корпус выполнен наподобие отвертки. Имеется переключатель чувствительности и доп. металлический контакт на боковой поверхности. Два светодиода: красный — для проверки наличия напряжения от 70 до 220В контактным способом (при этом не нужно прикасаться пальцем к металлической контактной пластине сбоку) и зеленый — для бесконтактных замеров.
Основной недостаток — очень большая чувствительность на всех режимах работы. Иногда может фонить буквально за метр до проводки. Некоторые «кулибины» сами дорабатывают пробник, путем заклейки скотчем металлической контактной пластины и оборачиванием фольги верхней части прибора.
Виды приборов для обнаружения проводки
Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.
Есть устройства, которые могут найти металлические трубы (и не только)
Трассоискатели
Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.
Трассоискатель — отличные прибор для поиска скрытой проводки
Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.
Детектор проводки
Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.
Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)
Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно
При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще
Портативный металлодетектор
Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.
Один из металлоискателей скрытой проводки Bosch 120
Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.
Универсальные (многофункциональные) приборы
Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.
Универсальные приборы — хорошо все находят, но стоимость высокая
Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.
Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные
Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности
Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.
Обзор нескольких моделей детекторов проводки и металла
Начнем обзор с недорогих моделей, которые часто оказываются наиболее практичными для непрофессионалов, желающих сделать ремонт в своем доме.

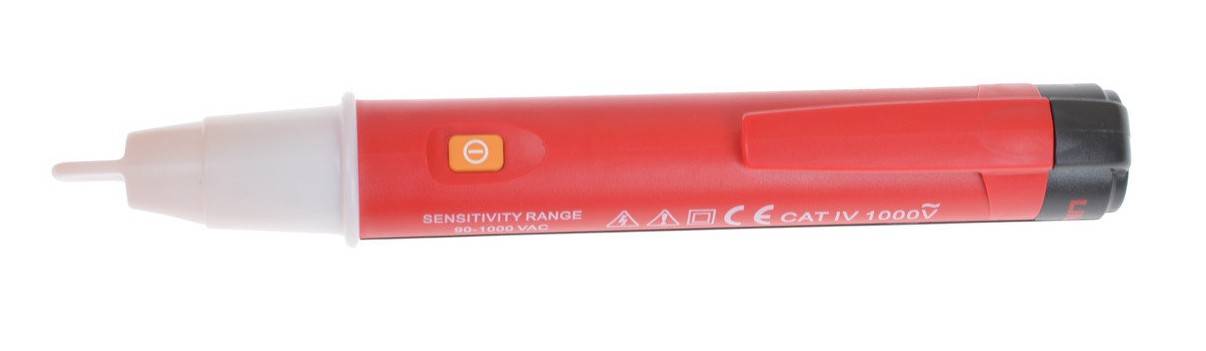

Детектор напряжения UNI-T UT-12A
Этот недорогой и компактный прибор пользуется хорошей репутацией. Цена до 500-600 руб. Несмотря на свою простоту надежно обнаруживает скрытую проводку под напряжением. Устройство снабжено звуковой сигнализацией, которую можно отключить и ориентироваться по светодиодному индикатору, который будет мигать при обнаружении напряжения. Если индикатор не мигает, а горит постоянно, то это не признак неисправности прибора, а признак того, что пора менять батарейку.

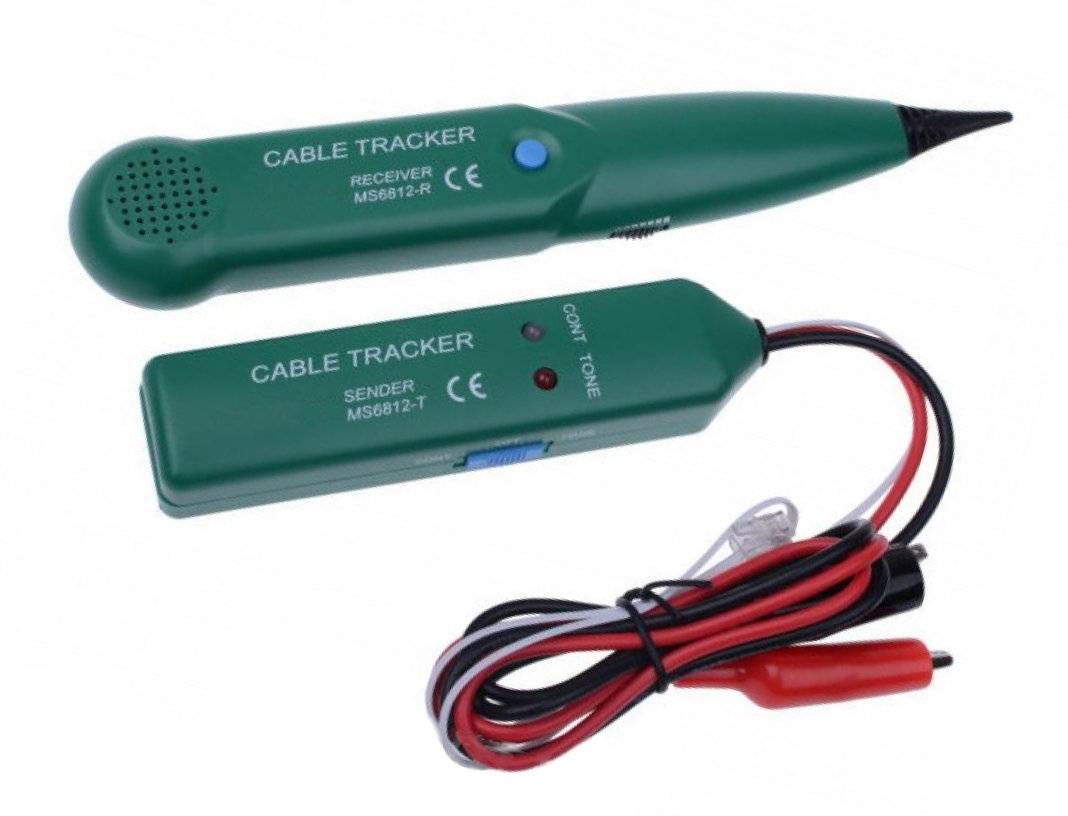

Трассоискатель Mastech MS6812
Тестер для кабелей и детектор проводки MS6812 может находить скрытую проводку под напряжением. В комплект входит генератор, который расширяет возможности сканера. Если вы читали статью с начала, то знаете, что он дает возможность искать проводку даже без напряжения. А кроме того, можно найти место скрытого замыкания. Или вызвонить отдельный проводник в пучке, что иногда бывает нужно и является не самой простой задачей.
Искатель проводки BSIDE FWT11
При помощи разъемов RJ45 и RJ11 можно подключать кабели ЛВС, Ethernet и производить их проверку. Есть также возможность подключаться к кабелям при помощи “крокодилов”. Для шумных условий работы предусмотрено гнездо для головных телефонов (наушников).
Генератор и приемник-щуп питаются от батареек типоразмера 6F22 9 В (“Крона”). Щуп имеет встроенный светодиодный фонарик, который выручает в слабо освещенных местах.
Характеристики:
| Длина кабеля: | 300 м |
| Класс защиты: | IP40 |
| Функции: | трассировка, топология, генератор сигнала |
| Размеры: | 235 х 145 х 51 мм |
| Вес: | 500 г |
Сканер IdeenWelt (Германия)
Этот прибор можно отнести к комбинированным. В него входит катушка и емкостный датчик. Поэтому он может обнаруживать дерево и пластики. При поиске проводки такие функции вовсе не помешают, так как они иногда позволяют получить ответ на дополнительные вопросы. К несомненным достоинствам устройства можно отнести простоту обращения с ним.
В устройстве предусмотрена звуковая и световая индикация обнаруженных предметов.
Некоторые характеристики приводятся в таблице:
| Обнаружение проводки: | до 30 мм |
| Обнаружение металла: | до 50 мм |
| Обнаружение дерева: | до 38 мм |

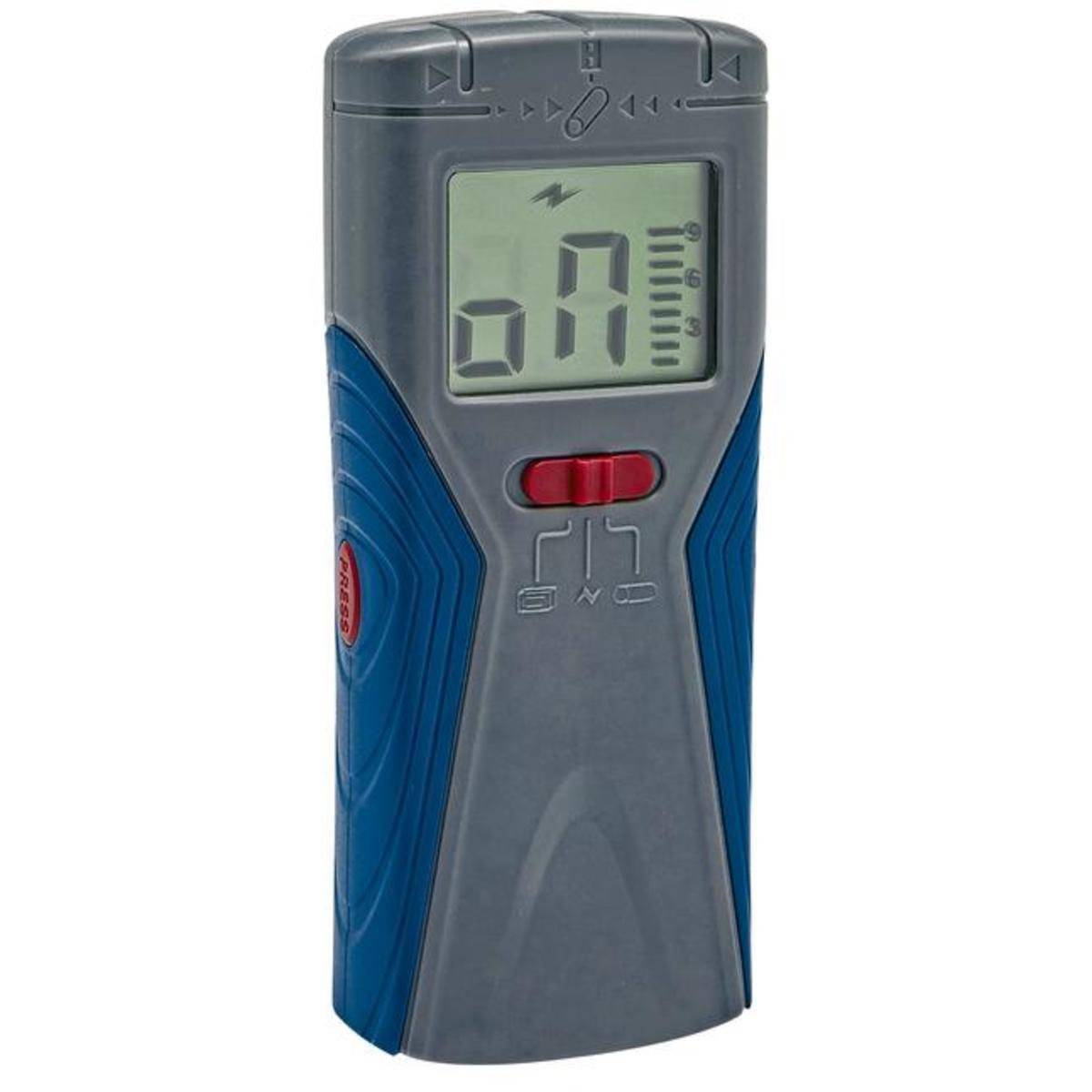

Детектор металла Einhell TC-MD 50
Устройство комбинированного типа, использует магнитное и электрическое поле для обнаружения предметов. С обратной стороны имеется прокладка для того, чтобы не царапать стены при поиске, также можно использовать мягкое покрытие. Детектор имеет визуальную и звуковую сигнализацию. Если прибор не используется, то он автоматически отключается через 1 минуту.
Характеристики:
| Обнаружение металла (черный): | 50 мм |
| Обнаружение дерева: | 19 мм |
| Обнаружение металла (медь): | 38 мм |
| Обнаружение проводки: | 50 мм |
| Вес сканера: | 150 г |
| Вес в упаковке: | 340 г |
Сканер проводки BOSCH PMD 7
Многофункциональный сканер для обнаружения металлов, дерева и скрытой проводки. Все металлы обнаруживаются до глубины 70 мм, а проводка под напряжением – до 50 мм. Детектор имеет трехцветную индикацию (желтый, зеленый, красный цвета).
Калибровка в приборе автоматическая, обнаружение происходит в реальном времени. Питание производится от элемента 1.5 В. Вес всего 150 г. Производитель (Германия) дает гарантию на полтора года.
Детектор проводки Bosch GMS 120 M
Это прибор профессионального класса. Он позволяет определять проводку (под напряжением) на глубине до 50 мм. Дерево обнаруживается на глубину до 38 мм, черные металлы до 120 мм и медь – до 80 мм.
В приборе предусмотрена автоматическая калибровка. Имеется функция обнаружения центра. Кроме того, кольцо в середине предназначено для указания точного положения цели и нанесения отметки маркером на стену. Переключатель позволяет выбрать один из трех режимов работы: дерево, металл, проводка.
Дисплей сканера имеет подсветку. Для питания устройства используется батарейка 9 В. Имеется функция автоматического отключения при неиспользовании свыше 5 минут.
Проверка работоспособности индикатора
Прежде чем использовать отвертку-тестер, необходимо непременно проверить ее работоспособность и целостность. От этого будет зависеть как точность показаний, так и безопасность человека, который пользуется прибором.
В первую очередь, нужно обратить внимание на целостность корпуса — если на корпусе находятся сколы, трещины и иные повреждения, то замените тестер. Новый недорого будет стоить, а последствия удара током могут быть очень серьезными
Проверьте на розетке работу индикатора, находящейся под напряжением либо же замыканием руками внутренней цепи (один палец приложить к жалу, а второй к «пятке»). Если индикатор не горит, то могут быть различные причины. Наиболее частая — севшие батарейки. С тем чтобы их поменять, справится каждый человек. Необходимо раскрутить корпус прибора, поменять элемент питания на новый и в том же порядке собрать. Не забывайте, что батарейка устанавливается с соблюдением полярности, иначе отвертка работать не будет.
Если причиной выхода из строя является не элемент питания, то ремонт целесообразен только из спортивного интереса — намного проще приобрести новый тестер. Исключение составляет ситуация, когда у вас скопился арсенал поломанных отверток, из которых можно самому собрать работающее изделие. И все время будьте осторожны во время работы с приборами и электросетями. Лучше несколько раз не спеша перепроверить результат измерений, нежели получить удар током.
https://youtube.com/watch?v=WF8-IsGHPwc
Типы индикаторов
Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.
Рассмотрим их ниже:
- Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
- Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
- Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
- Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.
Электростатические приборы
Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.
Детектор Е121
Особенности детекторов электростатического типа:
- учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
- при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
- сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.
Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.
Электромагнитные искатели
Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.
Электромагнитный сигнализатор
У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности. Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).
Детекторы металла
В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.
Модель PMD 7 производства компании Bosch
К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.
Пассивные детекторы (приемники излучения)
Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.
Комбинированные искатели
Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.
В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.
Фото: TS-75 – надежный и недорогой мультидетектор проводки
Лучшие трассоискатели
CEM LA-1012
18 700
Весьма интересный прибор, который рассчитан конкретно на поиск проводки, причем в том числе и глубокой, и не обязательно находящейся под стандартным напряжением бытовой сети. Впрочем, точнее говоря, это не один прибор, а два: сам детектор и передатчик. Принцип обнаружения проводки им прост: передатчик создает в проводе высокочастотный ток, который легче уловить даже на приличном расстоянии, чем стандартные несколько десятков герц. Одновременно передатчик, подключенный к доступному концу провода (например, в розетку, пролегание питания которой мы ищем), показывает напряжение на нем. Сигнал, генерируемый передатчиком, кодируется – благодаря этому можно одновременно использовать несколько передатчиков, выставив на них разный код, чтобы они не мешали друг другу, а приемник сразу мог показать, какую конкретно линию отыскал.
Серьезное преимущество детекторов с собственным сигнал-генератором – это возможность не только найти провод как таковой, но и обнаружение места скрытого обрыва. Так что функциональность у CEM действительно более чем достойная.
Что до минусов, то отметим, что и передатчик, и приемник питаются от «Крон». Но, если при работе с бытовой проводкой можно использовать двухполюсное подключение (передатчик переходит на питание от сети), то приемник «запасного» питания не имеет. Так что запас «Крон» в кейсе сделать стоит, даже у современных 9-вольтовых батареек емкость не назвать впечатляющей.
Ну и все-таки посоветуем почитать инструкцию перед использованием, хоть это для русского человека и нетипично – это позволит избежать недопониманий и банально неправильного использования детектора.
Основные плюсы:
- Обнаружение проводки на глубине до 2,5 м, в том числе обесточенной и оборванной
- Возможность трассировки нескольких шин одновременно с дополнительными передатчиками
Минусы:
Ограниченная длина от места подключения передатчика, на которой эффективно обнаружение
