Проколы для кабеля СИП – конструкция и правила установки

Зажимы для соединения СИП с голыми проводами

Если вам необходимо сделать ответвление проводом СИП от не изолированных голых проводов, сечением от А-16 до 70 или АС-16-70 и более, или наоборот подключить к ним СИП, используются зажимы другой конструкции.

У них со стороны магистрали идет привычная всем плашка, которая ставится на голый провод, а со стороны ответвления – прокалывающая пластина. Вот их марки, характеристики и технические параметры:

EnstoSicamNiledКВТ

Ensto Slip 32.2 (21), 12.127, 22.12 (127)

Sicam TND и NTD

Niled N616, 640, 70

КВТ ЗПГО

Если нет в наличии подобных переходных проколов многие электрики поступают по старинке – конец провода СИП, который подключается к голой магистрали попросту зачищается на 20-30см, и делается обыкновенная скрутка-бандаж.

Делать так нельзя из-за конструкции проводов СИП. Так как жила в нем многопроволочная, то постепенно между проволоками будет проникать влага. Со временем на все большую длину от места скрутки, ухудшая при этом сопротивление изоляции всей линии.

В крайнем случае при отсутствии переходных герметичных проколов можно воспользоваться плашечными зажимами с защитным кожухом. Снимаете изоляцию с СИП на 5см и соединяете его с голой ВЛ через плашку. После чего сверху одеваете герметичный кожух.

Защитные колпачки

При любом ответвлении появляются срезы провода, которые также должны быть надежно герметизированы. Для герметизации таких оконцеваний, обычно используются защитные колпачки.

Колпачок на зажиме может быть встроенным, либо съемным. Лучше выбирайте проколы со встроенными. Так как, находясь на высоте, на опоре не всегда удобно доставать этот колпачок из сумки или кармана, а зачастую он и вовсе теряется.

Технические характеристики и номенклатура изолирующих колпачков:

Ensto PK99, 553, 555

Niled CE 6.35, 25.95

КВТ КИ

IEK КИ

Если его не использовать, то СИП со временем будет ”всасывать” в себя столько влаги, что в вашем шкафу учета может образоваться небольшая лужица!

Вот наглядный пример отсутствия герметизации СИП на вводе в дом и его последствия:

Назначение зажима

В подавляющем большинстве случаев прокалывающий зажим используется для ввода электричества, подключения к воздушной линии электропередач без снятия напряжения (без отключения). Основным элементом зажима является контактная пластина с острыми зубцами. При монтаже они прокалывают изоляцию магистрального провода и ответвительной жилы, обеспечивая электрический контакт.

При этом есть варианты зажимов для ответвления между изолированной и неизолированной (голой) жилой. На стороне для подключения голой жилы нет зубцов для прокола изоляции. Такие зажимы электрики называют просто — орехами.

Уже другой провод, выходящий из них, подводится к вводному автомату для дальнейшей разводки электросети по помещению.

Соединение СИП с кабелем ВВГ

При вводе в строение электрической линии чаще всего используется кабель ВВГ или другая однотипная марка медного проводника. Прямой контакт медных и алюминиевых жил при монтаже крайне нежелателен. В этом случае в месте соединения возникает повышенное сопротивление электрическому току, что приводит к перегреву проводников, ускоренной коррозии и разрушению. Разрыв контакта может привести к различным негативным последствиям, вплоть до возникновения пожара. Чтобы этого не случилось следует использовать специальные способы отделения друг от друга медных и алюминиевых жил.

Самым простым из них является соединение медной и алюминиевой жилы при помощи резьбового соединения. Для этого варианта понадобиться стальной болт с гайкой подходящего диаметра, несколько простых шайб и одна граверная. Монтаж такого соединения очень прост: между разнородными жилами устанавливается шайба, препятствующая непосредственному контакту меди с алюминием. Шайбы желательно выбирать покрытые чистым оловом или припоем на его основе. После затяжки болта соединение необходимо обмотать изоляционной лентой. Этот способ очень простой, но крайне ненадежный, поэтому его практически не используют.

Для более качественного и надежного соединения СИП с медным кабелем используются совершенно другие способы, которые выполняются с применением специально разработанных соединительных элементов, таких как прокалывающие зажимы, монолитные алюминиево-медные гильзы и разветвительные сжимы. Рассмотрим каждый вариант в отдельности.

  1. Прокалывающие зажимы. При этом способе изоляция с жил соединяемых кабелей не снимается. Медный и алюминиевый проводник с изоляционным слоем вставляется в соответствующее отверстие зажима, после чего вся конструкция стягивается резьбовым соединением. Затяжка может выполняться как одним верхним болтом, так и отдельными ботами для каждой жилы соединяемых кабелей. Корпус прокалывающего зажима изготовлен из прочного полимерного материала с армированием стекловолокном. Он обеспечивает надежную защиту соединению от воздействия негативных факторов внешней среды.
  2. Разветвительные сжимы. Среди специалистов их называют «орешками». Эти соединительные элементы имеют в своей конструкции три биметаллические пластины и стягивающие болты, которые заключены в защитный корпус. Для соединения СИП с медным кабель необходимо снять изоляцию с жил, вставить между пластинами и зафиксировать болтами. Использование сжимов является более предпочтительным для алюминиевых жил самонесущих проводов, так как они очень чувствительны к возникающим насечкам от шипов прокалывающих зажимов.
  3. Биметаллические гильзы. Эти соединительные элементы изготовлены из медных и алюминиевых деталей, объединенных в одну монолитную конструкцию. Соединение разнородных жил осуществляется методом опрессовки. Проводники зачищаются, вставляются в гильзу, которая опрессовается специальным инструментом, тем самым создавая надежный контакт. Место соединения герметизируется специальной термоусадочной трубкой, наполненной изолирующим гелем. Под воздействием высокой температуры трубка сжимается и надежно защищает контакт от негативного воздействия внешней среды.

Альтернативой всем вышеперечисленным способам соединения самонесущих изолированных проводов с медным кабелем ВВГ или другим марками является непосредственный ввод в строение СИП с подключением к электрощиту. Правила ПУЭ и требования энергоснабжающих организаций не запрещают такой вариант, так как он уменьшает возможность хищения электроэнергии.

Монтаж прокалывающего зажима

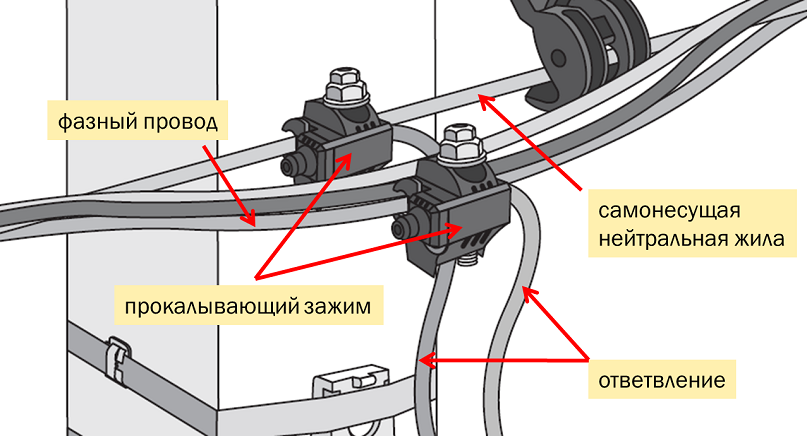

Чтобы подключить ответвление к воздушной линии, помимо соединительного зажима с прокалывающими пластинами, необходимо иметь кабель СИП и гаечный ключ.

Важно! Несмотря на наличие изоляции на проводах и особенности конструкции соединительных устройств, которые исключают возможность удара током, при их монтаже следует обязательно использовать индивидуальные средства защиты. К ним относятся резиновые перчатки, диэлектрические коврики и такой же гаечный ключ. Порядок действий при монтаже следующий:

Порядок действий при монтаже следующий:

  • Шаг 1. Отделение проводов на магистральной линии друг от друга. Для этого используются специальные диэлектрические клинья. При их отсутствии можно применять деревянные;
  • Шаг 2. После того, как клинья установлены, следует раскрутить пучок на несколько оборотов в обратном направлении и надеть на жилу зажим. Магистральная линия проходит насквозь устройства, а кабель СИП можно пропустить только с одной стороны, поскольку с другой –на клемме находится колпачок;
  • Шаг 3. Кабель ответвления должен быть прямым. После этого его необходимо вставить в отверстие соединительного устройства до упора. В результате оба проводника (магистральный и ответвительный) должны быть расположены параллельно;
  • Шаг 4. Завершающим действием при монтаже является затягивание крепежных болтов до момента, пока головка не будет сорвана. При таком положении клеммы, которые расположены внутри соединительного устройства и оборудованы специальными зубьями, прокалывают изоляцию магистрали и кабеля СИП и обеспечивают устойчивую передачу электроэнергии.

Процесс монтажа

Основными ошибками, которые допускают при установке соединительных устройств для кабеля СИП, являются:

  • Наличие нескольких попыток затяжки крепежных болтов в зажимах. Делать этого не следует, поскольку головка у болта срывная, и повторно его закрепить не получится. Поэтому в случае неправильного крепления болт лучше заменить;
  • Жилы кабеля СИП оказываются соединены в результате неправильной установки. Это может привести к нарушению требований безопасности, а также увеличить риск возникновения аварийной ситуации. Избежать такой проблемы можно при помощи диэлектрических клиньев в процессе монтажа;
  • Помещение в зажим более одной жилы, что приводит к ненадежности контакта. Чтобы не допускать такой ситуации, необходимо четко соблюдать технологию монтажа.

Прокладка СИП

СИП — это однофазный или трехфазный провод, фазы которого изолированы прочным полиэтиленом, устойчивым к ультрафиолету, а нулевой провод является несущим. Это алюминиевая многожилка, оплетающая стальную сердцевину. Нулевой несущий провод может быть изолированным или нет, три фазы в изоляции навиты на него сверху. Такой провод и работает в распределении электроэнергии от трансформаторных подстанций в черте застройки, чем и оправдана, в общем-то, повышенная забота о безопасности.

Эти провода изолированы очень хорошо и герметично, так как наружная проводка подвержена всем природным воздействиям.

При прокладке СИП их протягивают от опоры к опоре, два провода друг с другом стыкуются с помощью герметичного зажима, который опрессовывается. Таким образом, контакт срощенного провода и изоляция кабеля СИП по всей линии от начала до конца остается герметичной.

Чтобы к магистральной линии подключить ответвляющую линию, используются специально разработанные самопрокалывающие ответвительные зажимы. Технология в этом случае не требует удалять изоляцию с провода, зажим соединяет два провода методом прокола, а сам зажим снаружи создает надежную изоляцию ответвления.

Технология такова:

  1. Установить на магистральный изолированный провод зажим через предназначенное для этого отверстие и надежно его зафиксировать.
  2. Провести через второе отверстие внешний подключаемый провод.
  3. Используя ключ (обычно, 13, или 17), закрутить головку зажима. Дозировка усилия для кабеля состоит в том, что при закручивании после прокола изоляции обоих проводов внутри зажима и создания надежного контакта головка срывается, а контакты внутри зажима надежно фиксируются.
  4. После срыва головки соединение получается надежным, а изоляция — цельной и герметичной.
  5. Конец ответвительного проводника герметизируется специальным колпачком.

Разновидности проколов для СИП

ЗОИ

Ответвительные изолированные зажимы используются при монтаже линий напряжением до 1 000 В.

Методику установки прокола хорошо поясняет рисунок. Демонтаж зажима (при необходимости отключения отводной линии) производится быстро. Достаточно ослабить нижнюю головку, после чего приспособление легко снимается.

ЗОЗРБ IEK

Эта модификация проколов используется, когда необходимо от одной точки на линии сделать 2 отвода, причем при помощи кабеля другого типа. Такие зажимы делают проколы лишь на сетевой «нитке», а для присоединения ответвления его конец придется, как и обычно, разделывать.

В частном секторе используются реже, так как герметичность места контакта недостаточно высокая. Следовательно, при внешнем подключении СИП такие зажимы имеют ограничение в применении. На фото показано внутреннее устройство прокола ЗОЗРБ IEK (без корпуса).

Описание и виды СИП

Самонесущий электропровод состоит из нескольких изолированных друг от друга жил (переплетенная между собой алюминиевая проволока). При прокладке новых линий по ГОСТу Р 52373-2005 требуется использовать самонесущий кабель. По новым правилам ПУЭ эти кабели рекомендуется применять для подключения потребителей электричества.

На сегодняшний день существуют такие виды СИП:

  • СИП-1. Это четырехжильный кабель, используемый в трехфазных электросетях напряжением до 1000 В. Причем три его жилы рассчитаны на подключение фаз (изолированы друг от друга), а четвертая (нулевая) идет без оплетки и имеет стальную сердцевину. Производят также кабель СИП-1А, в котором нулевая жила заизолирована.
  • СИП-2. В этом кабеле все жилы заизолированы. Область применения у него такая же, как у описанного выше кабеля.
  • СИП-3. Это одножильный провод с полиэтиленовой изоляцией. Благодаря стальной сердцевине он отличается высокой прочностью. Его используют в электросетях до 35 кВ.
  • СИП-4. Это четырехжильный кабель с полиэтиленовой изоляцией, рассчитанный на ЛЭП до 1000 В. В нем нет жилы со стальным сердечником. Его часто используют для выполнения ответвлений от основной ЛЭП на дачах и в частном секторе.
  • СИП-5. Он включает две и более заизолированных жилы, при этом все они без стального сердечника. Этот кабель используют в электросетях до 1000 В.

Соединение СИП с кабелем ВВГ

Для ввода применяется СИП-4 или СИП-5 с жилами на 16 мм2. Меньший размер запрещен ПУЭ, а этого допускаемого сечения будет больше чем достаточно. Число жил может быть 2 или 4, в зависимости от того, какое подводится питание – однофазное или трехфазное. Для ответвлений также применяется провод марки СИП-2 с несущей нулевой жилой.

По стандарту максимальный пролет для навесного провода составляет 25 м. Если расстояние от строения до ЛЭП больше, устанавливается промежуточная опора с поддерживающим зажимом.

На опоре магистральной линии делается ответвление. К стене СИП крепится с помощью кронштейна с анкерным зажимом. Зажим для несущего провода СИП-2 выполнен в виде зажимной плашки (рис. а), а для СИП-4 применяется зажим с захватом одновременно всех жил, натяжение между которыми распределяется равномерно (рис. б).

Анкерные зажимы для СИП- 2 (а) и СИП-4 (б)

Жилы медного кабеля ВВГ, входящего в дом, соединяются с проводом с помощью прокалывающих зажимов (обведены красной линией на рис. а). Они гарантируют электрическое соединение проводников без снятия изоляции.

Соединение СИП с кабелем ВВГнг прокалывающими зажимами: а – монтаж СИП на стену дома; б – устройство прокалывающего зажима на два провода

СИП с медным проводником соединяется следующими способами:

Прокалывающие зажимы (рис. б). Провода с изоляцией вставляются в отверстия зажима, после чего затягивается верхний болт. Герметичный корпус устройства изготовлен из полимера, армированного стекловолокном. Он надежно защищает соединение от попадания влаги и устойчив к ультрафиолету. Затяжка может производиться одним болтом или раздельно для каждой жилы. Ответвительные сжимы (фото ниже). Конструкция включает 3 пластины из биметалла и винты для их стяжки. Жилы зачищаются, вставляются между пластинами и фиксируются. Сверху надевается изолирующая коробка. Соединение «орешками» является предпочтительным для алюминиевых проводов, чувствительных к насечке от шипов. Гильзы. Жилы зачищаются, вставляются в гильзу и обжимаются прессом. На место соединения надевается термоусадочная трубка с гелем внутри для герметизации.

Ответвительные сжимы («орешки») для соединения проводов

Альтернативным решением является непосредственный ввод СИП в электрощит дома, после чего делают разводку внутри. Энергоснабжающая компания разрешает применять подобные проекты, поскольку всякий разрыв на вводном кабеле создает лазейку для хищения электроэнергии.

По сгораемым конструкциям алюминиевые кабели ПУЭ прокладывать запрещают. Здесь потребуется переход на медный кабель, например, ВВГнг.

При любом выбранном варианте ввода следует запросить у Энергосбыта технические условия и выполнить работу в соответствии с ними.

Прокалывающие зажимы для подключения кабеля герметичны и доступны для осмотра. Чтобы у Энергосбыта не появились вопросы о возможности хищения электричества, можно установить зажимы со срывающейся головкой, которые невозможно разобрать.

Подключение можно сделать ко входу обычного двух,- или четырехполюсного автомата. СИП является жестким проводом и подключать его не очень удобно. С выходом автомата соединяется обычный кабель, что обеспечивает надежный переход. Автомат предпочтительней располагать снаружи дома в закрытом опломбированном боксе. Его номинал выбирается выше, чем у защиты домашней системы.

Другим преимуществом данного способа является то, что изоляция СИП не рассчитана на прокладку внутри дома. Ее контакт с любой поверхностью является нежелательным. Кроме того, полиэтилен является горючим материалом, хотя провод сечением 16 мм2 трудно нагреть до температуры воспламенения при наличии автомата. Если прокладывать внутри дома, то следует выбрать марку СИП-5нг, где изоляция не распространяет горение.

Слабым местом является ввод через стену. В деревянных домах прокладка делается через металлическую трубу. В остальных случаях достаточно проложить пластиковую.

По вводу электричества у специалистов могут быть разные точки зрения. Чтобы его не пришлось впоследствии переделывать, проект подключения следует заранее согласовывать с Энергосбытом.

Плюсы использования

Описание преимуществ от применения и установки таких приспособлений:

У потребителя есть возможность работы с электросетью под высоким напряжением. Посредством зажима делается отводка от магистрального самонесущего кабеля, при этом не обесточивается линия.
Допускается подключение проводников, жилы которых сделаны из различных металлов, к примеру, алюминия и меди

Но важно, чтобы эти кабели были одножильными.
Возможность контроля фиксации благодаря срывной головке или посредством динамометра. В первом случае элемент выполнен из алюминия. Если произойдет срыв головки, это свидетельствует о том, что натяжение достигло нужного уровня.
Упрощается процедура снятия благодаря использованию второго болта.
Большинство современных моделей оснащаются герметичным корпусом

Проверяется этот параметр производителем посредством подачи высокого напряжения на изделие.
Возможность компенсации температурных расширений.
Быстрота установочных работ.
Обширный диапазон видов кабелей, которые можно подключить этим методом.

Если произойдет срыв головки, это свидетельствует о том, что натяжение достигло нужного уровня.
Упрощается процедура снятия благодаря использованию второго болта.
Большинство современных моделей оснащаются герметичным корпусом. Проверяется этот параметр производителем посредством подачи высокого напряжения на изделие.
Возможность компенсации температурных расширений.
Быстрота установочных работ.
Обширный диапазон видов кабелей, которые можно подключить этим методом.

Подробней об опасностях, связанных с использованием данного типа устройств, рассказал канал ЕКF.

Устройство и принцип работы

Зажимы, представленные в магазинах, призваны проделывать свою работу максимально быстро, кроме того технология их использования обеспечивают безопасность дальнейшей эксплуатации. Эти положительные свойства прокалывающих зажимов СИП связаны с использованием в их конструкции качественных материалов, что связано с неукоснительным соответствием российским и международным электротехническим стандартам и постоянным контролем производства.

Есть несколько основополагающих факторов, о которых нужно иметь представление касательно работы прокалывающего зажима для провода СИП:

  1. Необходимо обеспечить контакт между двумя жилами. Прокол необходимо выполнить между основной жилой и ответной. Таким образом обеспечивается грамотная работа всей системы.
  2. Жилы необходимо пропустить через специальные отверстия на корпусе зажимного изделия. С этой целью нужно оттянуть верхний болт для соединения. Эта операция выполняется до тех пор, пока не произойдет срыв головки болта.

Внешняя часть современного зажима для прокола проводов СИП покрыта слоем качественного стекловолокна. Рабочая часть прокалывающего устройства изготавливается из прочных полимерных материалов. Таким образом обеспечивается гарантия, что сам зажимной механизм получит устойчивость от разрушения под воздействием солнечных лучей, а корпус не пропустит в себя влагу независимо от давления и общей сложности погодных условий.

Бесперебойное качество при использовании зажимов для провода СИП обусловлено их изготовлению согласно современным технологиям и неотъемлемым контролем качества готовой продукции на всех этапах производства. Исходя из использования качественных материалов срок службы прокола СИП составляет около 30-40 лет.

Производя монтаж ответвительных зажимов для провода СИП, нужно выполнить проколы насквозь через изоляцию, расположенную на жилах. Предположения, что это послужит негативным критерием для всей прочности электроустановки являются ошибочными. Перед работой необходимо убедиться, герметично ли место крепления прокола.

Следует помнить и серьезно отнестись к тому факту, что монтаж прокалывающего зажима должен выполняться грамотно и с первого раза. Снять его после установки уже не удастся. Эксплуатация устройства дважды также исключена.

О том, как выполняется установка изделия, вы можете узнать, просмотрев видео:

Способы соединения СИП провода с медным неизолированным кабелем

СИП провода сегодня считаются самыми доступными и надежными для прокладки частных электрических сетей. Они бывают различной толщины, отличаются разными типами изоляции, а также могут различаться количеством жил, поэтому позволяют решать разноплановые задачи. Но жилы в СИП проводах выполнены из алюминия, что вызывает определенные сложности при соединении их с кабелями с жилами из других металлов.

В частности, не рекомендуется соединять СИП кабель с голым медным проводом через метод скрутки – это не только не обеспечит качественную передачу тока по проводам, но и может спровоцировать довольно серьезную угрозу. Если соединить между собой алюминиевую жилу СИП кабеля и голый неизолированный провод из меди, может возникнуть короткое замыкание, что приведет к возгоранию.

Существуют более надежные и безопасные способы соединения СИП кабеля с проводами из меди. Наиболее распространенными и простыми являются следующие варианты:

  • соединение проводов с помощью клемм
  • использование для соединения ответвительных сжимов
  • применение болтов, шайб и гаек

Каждый из перечисленных способов считается относительно простым и может быть использован для соединения провода из алюминия с голым проводом из меди. Достаточно следовать инструкциям.

Соединение линий электропередачи

За образец можно принять ввод питания в дом от воздушной линии 0,4 киловольта, проходящей рядом. Казалось бы, чего проще: накинуть два провода — и дело сделано. Решений этого вопроса несколько, и вырабатывались они десятилетиями. Один — и на первый взгляд самый простой — обычная скрутка. Без всяческих ухищрений провод зачищается от окислений или изоляции в случае с СИП-проводом, на это место накручивается отходящий кабель. Однако при таком способе есть несколько ограничений, о которых нужно знать:

  • ПУЭ категорически не одобряет подобный метод соединения.
  • Скручивать провода допускается, только когда они изготовлены из одинаковых металлов. Если связать медь с алюминием, произойдёт окисление и ослабление контакта, что становится причиной возгорания.
  • Создавая такое подключение, нужно быть твёрдо уверенным в способности сделать это с требуемым качеством.

Ещё одним вариантом является соединение колодками, одобренное Правилами устройства электрооборудования. У него тоже есть недостатки. Это необходимость вскрытия изоляции и разрезания провода, а также периодическое обслуживание, протяжка болтового соединения.

Прокалывающие зажимы для провода СИП. Характеристики, таблицы сравнений. Ошибки при подключении

Ответвительные прокалывающие зажимы, или как их в просторечии называют орешки для СИП, это самый важный элемент линии эл.передач, выполненной изолированными проводами. Именно от них зависит надежность вашего эл.снабжения и безаварийность работы всей ВЛИ.

Контакт в них должен быть постоянным и самое главное надежным в течение всего срока службы ЛЭП, а это 40 и более лет. Если где-то и применяют самодельные крюки для подвеса линии и это годами может не сказываться на ее надежности, то соединение проводов СИП и кабеля, СИП и СИП, должно быть только заводского исполнения.

Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.

В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.

На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.

Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.

Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.

На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.

Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.

Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.

Поэтому по технологии, везде где есть прокалывающие зубья, все эти зажимы считаются одноразовыми!

Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.

Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:

Если вам необходимо сделать ответвление проводом СИП от не изолированных голых проводов, сечением от А-16 до 70 или АС-16-70 и более, или наоборот подключить к ним СИП, используются зажимы другой конструкции.

У них со стороны магистрали идет привычная всем плашка, которая ставится на голый провод, а со стороны ответвления – прокалывающая пластина. Вот их марки, характеристики и технические параметры:

Если нет в наличии подобных переходных проколов многие электрики поступают по старинке – конец провода СИП, который подключается к голой магистрали попросту зачищается на 20-30см, и делается обыкновенная скрутка-бандаж.

Делать так нельзя из-за конструкции проводов СИП. Так как жила в нем многопроволочная, то постепенно между проволоками будет проникать влага. Со временем на все большую длину от места скрутки, ухудшая при этом сопротивление изоляции всей линии. В крайнем случае при отсутствии переходных герметичных проколов можно воспользоваться плашечными зажимами с защитным кожухом. Снимаете изоляцию с СИП на 5см и соединяете его с голой ВЛ через плашку. После чего сверху одеваете герметичный кожух.

Как производится монтаж прокалывающих зажимов? Когда магистральная линия натянута, все жилы находятся в напряженном состоянии. В таком состоянии одну из жил от общего жгута отделить просто руками тяжело, а зачастую и не возможно.

Никогда для этого не используйте отвертку, так как рано или поздно жалом повредите изоляцию. Для этого применяются пластиковые разделительные клинья.

Между двумя жилами заводится один клин и примерно через 20см между этими же проводами устанавливается другой. Таким образом жила отделяется от общего жгута на 4-5см.

После этого можно спокойно монтировать зажим, заложив в одну сторону магистраль, а в другую отпайку

Следует обращать внимание, чтобы провода были уложены параллельно, без перекосов
