Монтаж открытой электропроводки – подробная пошаговая инструкция

Наружная прокладка электропроводки

Как уже было отмечено выше, каждый способ монтажа электропроводки в каркасном доме имеет свои достоинства и недостатки. Внешняя прокладка кабеля не является исключением.

Основным её достоинством является относительная дешевизна и лёгкость. Данная технология прокладки несколько больше подходит для устройства электросети своими руками, поскольку не предполагает никаких работ внутри каркаса стен.

Провод при ней всегда доступен для ремонта или замены. Можно всегда дополнить схему домовой электросети новыми элементами или переместить розетки с включателями в другое место. При открытом проведении кабеля всегда можно выбрать, каким именном образом он будет защищён — с помощью труб или рукавов. Это позволит соотнести работы с бюджетом и остановиться на наиболее выгодном варианте.

Главными же недостатками такого способа является его большая подверженность неблагоприятным механическим воздействиям и сложность со вписыванием в интерьер. Часто именно из-за последней проблемы, владельцы домов отказываются от наружной проводки.

Выполнить монтаж открытым способом в каркасном доме можно одним из трёх вариантов:

  • Креплением со скобами;
  • Внутри труб;
  • Внутри кабель-каналов.

Вариант со скобами предполагает, что хорошо изолированный кабель остаётся полностью открытым. Его кладут по стене так, чтобы каждые полметра-метр находились удерживающие скобы, которые вбивают в перегородки. Под провод, между ним и стеной, укладывают подложку из негорючего материала. Она должна выступать на сантиметр с каждой стороны проводки.

Также подходит вариант, когда кабель удерживают не скобы, а фарафоровые изоляторы. Он особенно хорош в домах с интерьером в ретро-стиле. Обычно его применяют с витым проводом.

Крепление внутри металлических электротехнических труб обойдётся дороже, чем предыдущий вариант, хотя считается более безопасным. Трубы хорошо защищают провод от соприкасания с горючей поверхностью стен. В то же время, у них есть не достаток — они довольно громоздкие и склонны собирать пыль.

В современных каркасных домах всё чаще отдают предпочтения кабель-каналам, поскольку они компактны и могут вписаться в большинство интерьерных решений. Их делают из специального огнеупорного пластика.

Они могут быть самых разных цветов и дизайнерских решений, при том, что их общий принцип один — это узкие короба, которые крепят с помощью клея к стенам в местах, где будут уложены провода.

Установка в плинтусе

Наиболее эстетичным способом укладки открытой электропроводки является её монтаж в декоративные плинтусы. По своей сути данный способ достаточно прост, но стоит учитывать, что вам придется приобретать дополнительный негорючий уплотнитель. Так как большинство плинтусов прекрасно и ярко горят. Использование такого материала просто необходимо. Электрические провода довольно часто нагреваются, а от короткого замыкания никто не застрахован. Используя данный вариант монтажа, вы получаете полностью невидимую для глаз электропроводку, но коэффициент безопасности жилья уменьшается в разы.

Виды открытой проводки

  • Первый вид – стандартный. Это стационарная проводка, которая прокладывается по стенам, потолку, наружным поверхностям конструкций даже без использования специальных навыков и инструмента. Это постоянно работающая проводка, которая питает розетки и выключатели на территории всего дома или отдельного его помещения;
  • Второй вид – переносная проводка. Более практичный, на первый взгляд, вариант, так как такая цепь имеет ряд специальных штепсельных соединений, разъемов без пайки или скрутки для повышения мобильности. Удобно использовать готовую цепь в мастерских, гаражах, производственных помещениях, и даже в доме или квартире, но только на этапе ремонта, отделочных работ;
  • Третий вид – передвижная проводка. Еще один дополнительный тип проводки, который разработан для возможности подключения передвижных приборов и оборудования!

Схемы электропроводки

Схемы электропроводки для дачи

Вся электрика в доме начинается с разработки подробного плана и схемы

Главное в схеме – это указать места монтажа приборов и прокладывания кабелей, также важно точно определить месторасположение розеток, выключателей, светильников и бытовой техники. Для упрощения разводки проводов потребители разделяются на группы

Схема разводки электричества с группировкой по потребителям

Схема разводки электричества с группировкой по потребителям

Группировка потребителей может быть произвольной. Она упрощает схему подключения, распределяет нагрузку и позволяет экономить материалы. Схема электропроводки дома на даче отличается от квартирной методом подводки кабеля: в многоэтажном – начинается от этажного щита. Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.

Определение силы тока

Важным моментом при планировании электропроводки является расчет силы тока в электросети. Зная этот показатель нагрузки, можно безошибочно определить, какой нужен автомат и кабель с соответствующим сечением.

Электропроводка в доме

Планируемую нагрузку можно рассчитать по формуле:

Сила тока=Суммарная мощность бытовых приборов (Вт)/Напряжение в сети (В). Например: восемь 60 Вт ламп, электрочайник 1600 Вт, холодильник 350 Вт, электро-духовка 1200 Вт. Сетевое напряжение 220 В. Итог: ((8*60) +1600+350+1200)/220=16,5А. Стандартное потребление дома не выходит за рамки 25 Ампер.

Определение размера сечения кабеля

Не менее важная задача – определить сечение кабелей, которые будут использоваться для разводки электричества. От правильности выбора зависит безопасность вашего жилища. Несоответствие сечения нагрузкам повлечет за собой перегрев кабеля, который может вызвать короткое замыкание и пожар. Определить нужный размер кабеля можно с помощью таблицы.

Электричество в частном доме Например, если расчетная сила тока равняется 16,5А, планируется закрытая разводка с использованием медных проводов, тогда необходим кабель минимум на 2 кв. мм. Для 25 Ампер – 4 мм2. Для разных групп распределения берется кабель в соответствии с предполагаемой нагрузкой. Ввиду того, что таблица указывает предельно точные значения, а по факту наблюдаются частые колебания силы тока, нужен определенный запас сечения. Для определения длины кабеля нужно измерить все расстояния рулеткой и прибавить до четырех метров про запас.

Электропроводка в частном доме – таблица сечений Возле входа в квартиру устанавливают щит освещения, в который монтируются устройства защитного отключения и подключаются провода. Обычно для сети выключателей и освещения предполагается установка УЗО на 16 А, розетки – на 20 А. Электроплита требует установки помощнее – на 32 А и подключается отдельно.

Прокладка в трубах, кабель-каналах и плинтусах

Наружная электропроводка имеет свои особенности монтажа. Согласно правилам устройства электроустановок, провода в закрытых помещениях можно прокладывать несколькими способами: в гофрированных пластиковых или металлических трубах; в кабельных каналах, изготовленных из пластмассы; под специальными плинтусами; крепление пластиковыми скобами. Каждый способ имеет свои преимущества и особенности. Поэтому стоит детальнее изучить методы прокладывания открытой проводки.

В гофре

Монтаж открытой электропроводки в гофрированных трубах является наиболее распространенным. Специальные гофры зачастую уже продаются с протянутыми внутри проводами, остается только подобрать трубу с нужного диаметра. Монтаж проводки таким способом часто применяют на неровных поверхностях, т.к. материал легко гнется. Труба крепится к стенам при помощи металлических или пластиковых скоб-зажимов. Такой монтаж защищает провода от механических повреждений, кроме того, гофрированные трубы являются не горючим материалом, т.е. не способны поддерживать горение.

Существенным недостатком является неудобство в обслуживании проводки. В случае возникновения неисправности придется распускать гофрированную трубу по всей длине, ремонтировать поврежденный участок и устанавливать новую.

В кабель-каналах

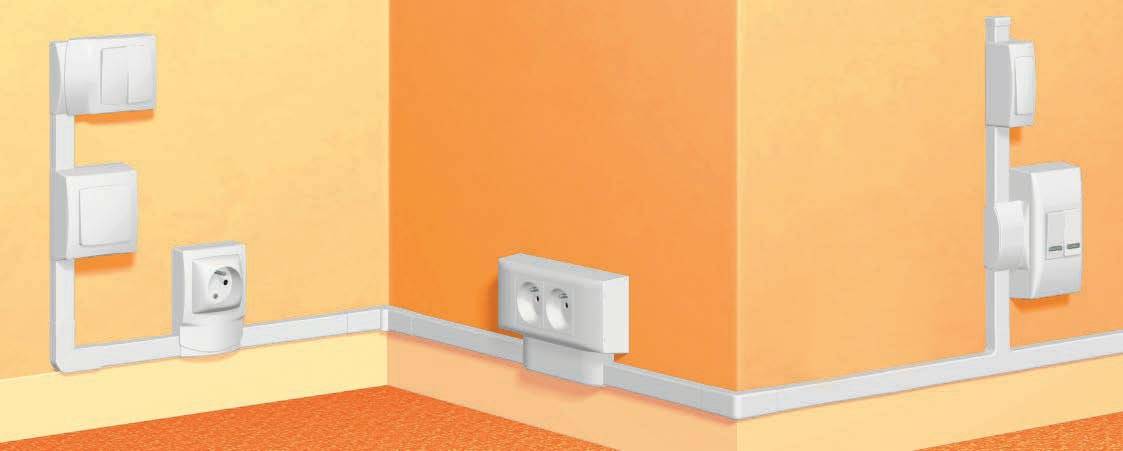

Прокладывание открытой проводки в кабельных каналах и плинтусах можно объединить, т.к. процесс монтажа очень схож. В случае с кабель-каналами сначала на поверхность стен крепятся пластиковые короба, в которые потом прокладываются провода и закрываются крышкой. Установка таких каналов на неровных поверхностях требует практики и навыков, поэтому с первого раза может получиться не тот результат, на который рассчитывали.

В плинтусах

Что касается специальных плинтусов, то сначала проводка укладывается в каналы, после чего само изделие крепится к поверхности. Такие монтажные приспособления способны скрывать до десятка проводов. Прокладывание внешней электропроводки этими способами является наиболее удачным выбором для квартир и домов. Короба и плинтусы выпускаются разной формы и цвета, можно подобрать оттенок и узор, который будет гармонично сочетаться с окружающим интерьером.

Неудобство в этих случаях кроется в необходимости большого количества комплектующих. Для переходов и изгибов понадобятся специальные уголки, переходники и соединительные элементы. При должном проектировании и подходе к делу результат будет отличным.

Крепление скобами

Крепление наружной проводки в квартире скобами является самым простым и дешевым способом. Такие изделия стоят недорого и крайне просты в монтаже, все что потребуется, это вставить в него кабель и забить гвоздь. Однако в этом случае есть одна важная особенность, согласно нормам пожарной безопасности, для крепления проводов пластиковыми скобами необходимо использовать электрическую проводку с двойной или тройной изоляцией.

В основном, такой способ прокладывания проводки применяется в кладовых помещениях или когда необходимо быстро подвести электрическую линию к какому-либо устройству. При проектировании электросети дома крепление скобами применять не рекомендуется. Если нет другого выбора и необходимо прибегнуть к этому методу, провода лучше прокладывать по полу или над плинтусом.

Что нужно для монтажа открытой проводки

Теперь разберемся, как правильно подобрать кабель, розетки и выключатели для проводки открытого типа.

Как выбрать кабель для внешней проводки

Аналогично организации скрытой проводки выбор кабеля для внешней напрямую связан с электрической нагрузкой на устанавливаемую систему. Бытовые и электрические приборы могут функционировать при подключении через медные двух- или трехжильные кабели либо алюминиевые с сечением 2,5 кв. мм. Электрическая плита потребляет больше мощности, поэтому потребуется кабель сечением 5-6 кв. мм. Вся ветка должна подводиться к распределительной коробке через предохранитель на 25 А.


Кабель для внешней ретро-проводки

Медные кабели считаются более надежными и устойчивыми, а в некоторых случаях применение алюминиевых уже попросту недопустимо. Обусловлено это тем, что медь — материал, более устойчивый к коррозии, выдерживающий большую электрическую нагрузку в сравнении с алюминиевым проводом того же сечения. Кроме того, медный кабель более пластичен, что исключает вероятность его перелома даже при монтаже линий с множеством изгибов.

Розетки

Для проводки открытого типа используются накладные розетки, которые крепятся прямо к стене. Нет необходимости проделывать углубления для подрозетников, поскольку контакты таких элементов в отличие от встраиваемого оборудования хорошо изолированы и спрятаны внутри. Если какие-то приборы должны использоваться с заземлением, нужно покупать накладные розетки с наличием соответствующего контакта.


Накладной блок розеток для открытой проводки

Выключатели

В данном пункте следует обратить внимание на герметичные выключатели. Они используются как при скрытом, так и при открытом методах прокладки электрического кабеля

Для ванной комнаты, кухни и других помещений с повышенным уровнем влажности не имеет значения выбранный способ монтажа. Закрытые приборы исключат замыкания и перегревы кабеля. Их установка аналогична розетке для проводки открытого типа: достаточно просверлить парочку отверстий в стене и надежно зафиксировать оборудование.

Монтаж электропроводки в частном доме

Пошаговая инструкция по укладке электрических сетей включает несколько этапов. Главными считают ввод кабеля в дом, установку щитка, формирование заземляющего контура, подключение точек питания потребителей.

Распределительный щит

После выбора схемы разводки приступают к сборке основного блока, который содержит:

  • общие УЗО и автоматы;
  • защитные устройства отдельных групп;
  • приборы учета;
  • нулевую и заземляющую шины.

Функции жилы определяют по цвету:

  • красная, коричневая, белая или черная является фазой;
  • синий цвет соответствует нулю;
  • желто-зеленая жила является заземляющей.

Сборку щита пошагово выполняют по мере формирования веток электрической сети.

Ввод кабеля в помещение

Подводимый к дому кабель имеет самую большую толщину.

Дальнейшие работы владелец участка выполняет самостоятельно. Если щит установлен на улице, протягивают кабель сечением 10-16 кв. мм. При необходимости размещения в доме нескольких мощных приборов этот параметр увеличивают до 25 кв. мм.

Система защитного отключения

Автоматический выключатель — важная часть проводки. Его не стоит путать с УЗО. Устройства имеют разные принципы работы и назначения. Однако внешне они похожи. УЗО срабатывает при утечке тока, отключая линию.

Автомат используется для защиты электросетей от коротких замыканий и перегрузок. Значит, в состав второго устройства изначально включено первое. Для одноэтажного здания достаточно простого УЗО.

Распределительные коробки

Упрощают процесс укладки кабелей. В коробках соединяют провода, протягиваемые с разных точек. Устройства надежно изолируют скрутки, препятствуют воспламенению в случае перегрева жил.

Коммутация кабелей и конструкций

Для соединения элементов проводки между собой используют:

  • пайку;
  • скрутку;
  • клеммные колодки с пружинами и винтами.

Первый считается сложным, но надежным. Скрутка используется только для сопряжения жил, сделанных из одинакового материала. Этим способом нельзя соединять медь и алюминий.

При подаче тока скрутка расплавляется. Использование клемм — современный способ коммутации элементов электрической сети. Такие изделия упрощают монтаж, обеспечивают надежное соединение.

Подключение розеток, осветительных приборов

При подсоединении этих устройств нужно правильно совмещать жилы с клеммами. Перед включением сети и подачей электричества потребителям замеряют сопротивление изоляции каждой линии мегаомметром.

Заземление

Контур предотвращает поражение жителей дома током. Подключение бытовых приборов с заземлением регламентируется нормами ПУЭ. Кроме провода, контур включает УЗО, отвод на почву. Первое устанавливают в распределительный щит. Отвод делают из металлических уголков, вбитых в землю.

Подготовительные работы

Разводка электропроводки в частном доме проводится тщательно и аккуратно, с соблюдением правил техники безопасности. Работу желательно доверить опытному человеку, который выполняй подобную задачу неоднократно.

После того, как основная коробка здания уже выстроена, а стены и кровля установлены, — переходят к проведению электричества в комнатах.

С чего следует начинать работу:

  • Определяется тип ввода (однофазный, трехфазный);
  • Разработка плана (схемы) с определением мощности;
  • Сбор и отправка всех документов, получение разрешения на проект;
  • Покупка необходимых электродеталей (счетчик, кабеля, специальная защитная одежда, автомат и другие);
  • Ввод электрики от столба в дом;
  • Определение типа ввода (воздушный или подземный);
  • Установка автомата, щитка и счетчика в указанном месте;
  • Проведение электричества непосредственно в дом.
  • Прокладка кабелей внутри дома, подключение розеток, выключателей.
  • Устройство контура заземления и его подключение.
  • Проверка системы и получение акта.
  • Подключение электричества и его дальнейшее использование.

Этот план действий хорошо помогает новичкам в работе с током. Главное следовать поэтапной инструкции, чтобы не упустить никаких моментов. Безусловно, в каждом случае есть некоторые свои нюансы и особенности.

Создание схемы электропроводки

https://youtube.com/watch?v=fH1TiXScniw

Прежде всего необходимо создать схему электропроводки исходя из особенностей жилого строения.

Разметочные работы

Этапы разметки включают в себя следующее:

  • Основной пучок кабелей (обозначение места ответвлений, поворотов, прохождения через стены);
  • Далее отметка расположения выключателей, осветительных приборов, розеток (только вертикально или горизонтально);
  • Прокладывание кабеля по стене – расстояние 20 см от потолка.

Важно помнить о том, что четкое соблюдение правил безопасности, предотвращает вероятность механического повреждения кабеля.

Расчет материалов

Как показывает практика, потребление электроэнергии в частном доме чаще значительно превышает квартирный. Основное потребление энергии приходиться на мелкие и крупные бытовые электроприборы.  Для комфортного использования, розетки с одной фазой штепсельные группируют вместе (от трех до пяти штук) благодаря кабеля, сделанного с меди.

Установленная защита – с номиналом в 25 ампер. Если говорить о 3 фазной бытовой сети, то она должна проходить с учетом распределения нагрузки между фазами, чтобы сохранялась их симметрия напряжения.

Многожильные кабеля, а именно автоматический выключатель — нужен для категории освещения не превышающей 10 ампер.

Для стационарных электроприборов фиксируется розетка необходимого номинала по току. Сейчас, современная электропроводка частного дома прокладывается исключительно медным кабелем.

Схема электропроводки

Такую ответственную часть электромонтажа, как создание схемы, лучше доверить специалистам. Затем, с готовым планом на руках, можно переходить к этапу замыкания проводов на различных электротехнических устройствах

При этом важно учитывать мощность каждого электроприбора, будь то выключатель или светильник. Профессионалы выделяют три типа разводки:

  1. Последовательный;
  2. Параллельный;
  3. Гибридный.

Прокладка проводов также подразумевает необходимость заведения в каждую комнату отдельного контура. Это обусловлено тем, что та же кухня потребляет значительно больше электроэнергии, чем спальня. Нужно для каждой розетки предусмотреть отдельный провод, кабель которого будет размещаться в специальном коробе. Это позволит сэкономить на разновидностях кабелей. Для одних предметов бытовой техники необходимы изделия с большим сечением, для других же достаточно меньшего.

Вариант схемы оснащения частного дома электроэнергией

Для каждой комнаты необходимо произвести правильный расчет мощности всех электроприборов. Производится замер потребляемой мощности изделий, а затем суммируется. После чего с помощью закона Ома вычисляется сила требуемого тока в кабеле. Когда значение будет найдено, потребуется найти в общедоступной таблице соответствующее ему сечение провода.

ПРОКЛАДКА ОТКРЫТОЙ ЭЛЕКТРОПРОВОДКИ

Давайте рассмотрим некоторые способы прокладки открытой электропроводки.

Монтаж проводки на роликах.

Это винтаж. Раньше такой способ был единственным и материалы стоили недорого. Сейчас, поскольку это модно, провода под старину, ролики и электроустановочные изделия выдержанные в едином стиле стоят дорого.

Если не брать в расчет престиж, то способ может быть удобен в деревянных домах со стенами из оцилиндрованного бревна.

По такой неровной поверхности открыто проложить проводку можно разве что еще в гофрошланге, который смотрится не лучшим образом .

Прокладка проводки в гофрошланге.

Этот вариант (фото 1) имеет такие плюсы как:

  • невысокая стоимость расходных материалов;
  • простота и скорость монтажа;
  • возможность размещения в одной гофре нескольких кабелей.

В последнем случае следует учесть, что сечение проводов нужно брать с запасом, чтобы избежать их перегрева и возгорания.

В остальном технология проста до предела:

1. Провод затягивается в гофрошланг специально предусмотренной на стадии ее производства протяжкой (проволокой).

2. Размечается трасса электропроводки, вдоль которой с небольшим шагом устанавливаются клипсы.

4. Гофра с протянутым проводам вставляется в клипсы (на фото справа от коробки).

Имейте ввиду, что гофрошланг неплохо растягивается, поэтому стараясь натянуть его посильней (для ровности) вы на подходе к коробке можете получить «излишек» шланга. При этом конец кабеля, если он отрезан в «размер», скроется внутри. Но это не смертельно, методом проб и ошибок оптимальный вариант монтажа подбирается легко и быстро.

Недостатком является не совсем эстетичный вид проводки. Поэтому такой способ открытой прокладки используется, главным образом в нежилых и подсобных помещениях.

Монтаж открытой проводки в коробах.

Технология похожа на работу с гофрошлангом. Тяжелее обеспечить идеально ровное крепление, поэтому трудозатраты несколько больше.

Несомненный плюс – большое разнообразие цветовых решений. Подобрать короб можно практически для любого интерьера. Посмотрите фото 2. Не сразу скажешь, что под розеткой проходит электромонтажный короб.

Кстати, это я сделал у себя на даче и очень доволен, что не стал связываться со скрытой прокладкой электропроводки.

Монтаж электропроводки в плинтусе.

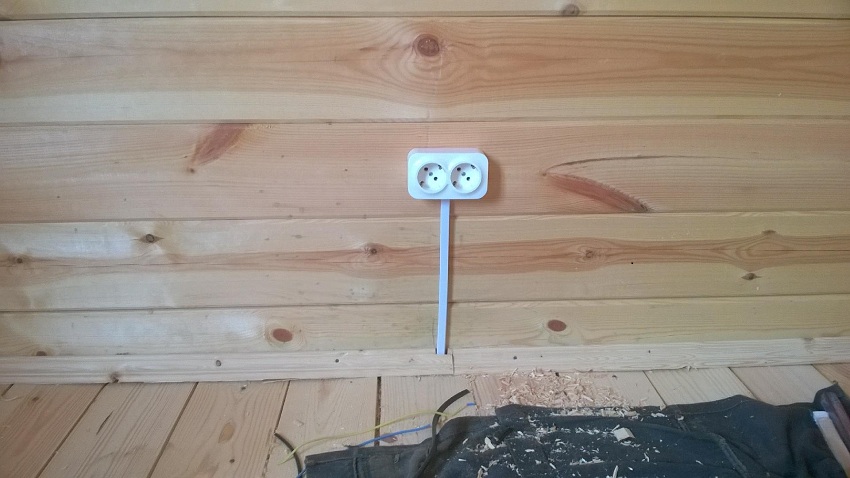

Плинтус для прокладки проводки по сути представляет собой тот же самый короб, только иного профиля. Единственно, что идет он по полу или потолку и, естественно, в глаза не бросается. Но от подъемов к розеткам и спускам к выключателям никуда не деться.

Прокладка непосредственно по несущей конструкции.

Провод при этом крепится скобами. На мой взгляд достаточно неудобно, особенно при параллельном размещении нескольких линий. Внешний вид также оставляет желать лучшего.

Так считают многие, поэтому этот способ не популярен, хотя из всех перечисленных по материальным затратам является наиболее дешевым.

Проводка: скрытая и открытая

Скрытая проводка

После завершения монтажа электропроводки борозды заштукатуриваются цементным раствором или алебастром. Если монтаж скрытой проводки производится в строящемся доме, то нужда в пробивке борозд отпадает. Сначала производится монтаж проводки, провода закрепляются гвоздями, вбиваемыми в раствор между кирпичами, или примазыванием их к стене алебастром в нескольких точках, потом делается оштукатуривание стен и потолка, и провода оказываются под слоем штукатурки.

В местах соединений проводов устанавливаются разветвительные коробки, в которые прячутся все скрутки проводов. Разветвительные коробки должны быть установлены на уровне поверхности стены, заподлицо с ней. Закрываются коробки из соображений безопасности и эстетических пластмассовыми крышками. Для установки розеток и выключателей используются такие же разветвительные коробки. Они бывают изготовленными из стали или пластмассы. Розетки и выключатели применяются при монтаже тоже в исполнении для скрытой проводки. После установки они практически не выступают над поверхностью стен.

Для монтажа скрытой проводки используется медный и алюминиевый провод в поливинилхлоридной изоляции, медный — сечением не менее 1 мм2, алюминиевый — не менее 2,5 мм2. В квартирах монтаж скрытой проводки осуществляется в каналах, заранее сделанных в бетонных стенах и перекрытиях. Поэтому живущим в квартирах нужно быть очень осторожными при различных переключениях электрических проводов и замене выключателей и розеток

Чтобы заменить или даже дорастить электропровод, который вы неосторожно обломили, придется сбивать кафельную плитку, которую вы, возможно, совсем недавно положили, иначе до места соединения проводов вам не добраться

Открытая проводка

Открытая проводка делается по поверхности стен и потолков. Для ее монтажа используют медные или алюминиевые провода с резиновой изоляцией, покрытые слоем поливинилхлорида. Можно для монтажа применять также медные и алюминиевые провода с изоляцией из одного поливинилхлорида, но только при наличии у провода разделительного основания, отделяющего одну жилу провода от другой. Электрические провода открытой проводки закрепляются на стенах и потолке при помощи роликов, изготовленных из изолирующего материала — фарфора. В каждом ролике имеется ось отверстия, через которое продевается гвоздь, крепящий ролик с надетыми на него проводами к стене.

Наименьшее сечение провода, используемого для монтажа открытой проводки: медного — 1 мм2, алюминиевого — 2,5 мм2. Провода при монтаже горизонтального участка проводки по стенам кладут параллельно линиям пересечения стен и потолка на расстоянии не менее 100 мм и не более 200 мм от потолка или карниза. Вертикальную часть проводки (спуски, подъемы) выполняют перпендикулярно плоскости потолка. Около дверей и окон провод прокладывают на расстоянии 100 мм от края обрамления двери или окна. Ролики для крепления провода располагаются на расстоянии 50 см один от другого.

Выключатели и розетки при открытой проводке крепятся не непосредственно к поверхности стены, а на специальные изоляционные подкладки, сделанные из сухого дерева и называемые подрозетниками. Подрозетник крепится к стене длинным шурупом, а к нему уже при помощи двух маленьких шурупов прикручивается выключатель или розетка. Сами выключатели и розетки для открытой проводки отличаются от предназначенных для скрытой проводки и по внешнему виду, и по способу закрепления на стене, поскольку вследствие специфики монтажа располагаются не в стене, а на ее поверхности. В подвале дома из-за опасных условий (сырость, токопроводящие полы и стены), выключатель ставить нельзя, его устанавливают на стене кухни. Сейчас открытая проводка в домах встречается редко, но это смотря где. В доме с деревянными стенами другую проводку сделать просто невозможно.
