Ангельские глазки в фары авто: виды, штрафы, купить или сделать своими руками

Как самостоятельно сделать и смонтировать ангельские глазки

Готовые комплекты всех вышеперечисленных разновидностей можно без труда приобрести или в автомагазинах, или в интернете. Многие любители внешнего тюнинга так и поступают, но здесь вполне можно нарваться на некачественное изделие. Так что цена не должна быть главным ориентиром, ведь ремонт будет связан с необходимостью демонтажа стёкол фар, а это на многих моделях достаточно сложная и трудоёмкая операция.

Но армия самоделкиных ненамного меньше, а компоненты для самостоятельного изготовления ангельских глазок стоят существенно дешевле готовых комплектов. Так что справиться с этой работой сможет любой желающий, хорошо знакомый с пайкой радиоэлектронных элементов. Правда, если речь идёт об использовании светодиодов, единственным приемлемым вариантом является применение ленты. Но обо всём – по порядку, и начнём мы с наиболее простой и не самой совершенной схемы.

Установка на автомобиль

Собрать “ангельские глазки” – это только половина дела, дальше предстоит более трудоемкая и ответственная работа. Начинать ее стоит после проверки работоспособности собранных элементов. Если все нормально, надо следовать простой инструкции:

Фары необходимо снять. Для этого изучить инструкцию по эксплуатации или найти информацию в интернете. Иногда для проведения работы требуется снятие бампера или передней облицовки, что усложняет процесс.
Стекло надо отделить от корпуса, чаще всего оно закреплено полиуретановым составом, его нужно размягчить. Делать это удобнее строительным феном, прогревая стык по периметру и аккуратно разделяя элементы плоской отверткой. Еще один вариант – поместить фару в микроволновку на минуту или больше – смотреть по ситуации. Клей размягчится и стекло легко отойдет от корпуса.
Остатки клея нужно полностью удалить и со стекла, и с корпуса, для этого используются любые подручные предметы. Работа несложная, но занимает много времени.
Установка ангельских глазок в фару проста. Элементы выставляются ровно, после чего их нужно зафиксировать в подходящем положении с помощью термопистолета или специального автомобильного двухстороннего скотча

Затем провода аккуратно выводятся в заднюю часть фар через технологическое отверстие, важно не забыть это сделать на данном этапе.
После крепления элементов стекло приклеивается обратно. Для этого приобретается специальный состав для фар и наносится строго по инструкции

Нужно зафиксировать детали клейкой лентой и подержать так какое-то время, пока клей не схватится.


Надежность крепления элементов имеет большое значение.

После высыхания состава фары ставятся на место, важно не сбить настройки, чтобы не пришлось корректировать свет заново

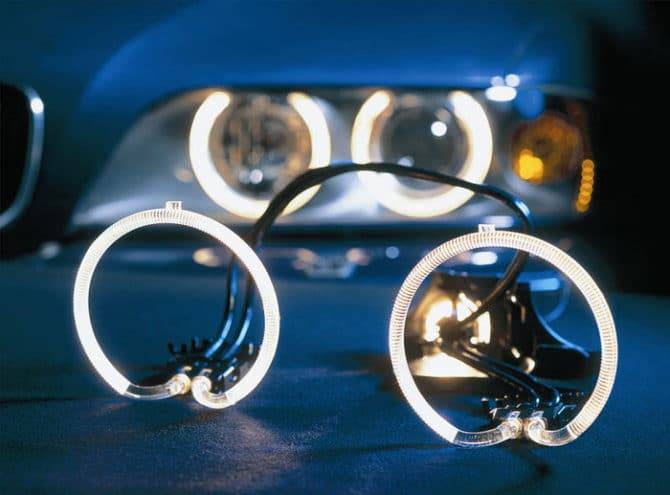

Что такое ангельские глазки

Наверняка вы неоднократно видели, перемещаясь по ночным улицам родного города, машины со светящимся ободком вокруг фар. Это и есть так называемые ангельские глазки – термин, впервые введённый в обиход специалистами из конструкторского бюро автоконцерна BMW. Именно немцы в 2001 году, стремясь сделать дизайн своих автомобилей более привлекательным, использовали инновационный подход к оформлению габаритных огней. На модели E39 5 серии, дебютировавшей на Франкфуртском автосалоне пятью годами ранее, впервые появились светящиеся кольца, обрамляющие головную оптику. Впоследствии команда инженеров и промышленных дизайнеров немецкой компании неоднократно усовершенствовала конструкцию ангельских глазок, делая её мощнее, заметнее, привлекательнее. Последние разработки в этой области – ксеноновые ободки, светящиеся безукоризненно чистым белым светом.

Затемнение фар

Для того чтобы затемнить ходовую оптику «Нивы», вам потребуются следующие инструменты и материалы:

  • черная матовая краска;
  • стандартный малярный скотч;
  • обычный нож.

Алгоритм затемнения фары автомобиля ВАЗ 21214 выглядит следующим образом:

вся оптическая система фары демонтируется и полностью извлекается из гнезда, отделяясь при этом от корпуса;
отражатель автомобильной фары изолируется при помощи скотча для малярных работ;
все внутренние поверхности осветительного прибора аккуратно покрываются черной матовой краской;
та же процедура проводится и по отношению к поворотным огням автомобиля ВАЗ 21214 (при этом, если стекло поворотника окрашено в какой-то из оттенков оранжевого, оно должно быть заменено полностью прозрачным аналогом);
стекло на фаре автомобиля ВАЗ 21214 фиксируется при помощи герметика (важно, что данная процедура никак не скажется на качестве выдаваемого осветительным прибором светового пучка).


Процесс затемнения фары: демонтаж

Чтобы реализовать такой тюнинг, вам потребуется:

Обзор оптики для ВАЗ 2110

Кто не желает делать тюнинг фар своими руками, может купить тюнинговые фары на ВАЗ 2110 известных брэндов. Например, рестайлинговые фары Pro-Sport или Hella. В этой статье рассмотрим, какие фары для десятки лучше по качеству и по свету.

Уже рассматривали доработку штатной оптики ВАЗ 2110 и ее тонировку, теперь попробуем разобраться какая есть альтернативная оптика. Альтернативные фары ВАЗ 2110 могут быть:1. Фары моноблоком — фара и поворотник вместе2. Фары с линзами3. Модульную оптику4. Фары черные5. Фары хромированные6. Фары тонированные7. и т.д.Обзор фар для ВАЗ 2110:

Фары Pro-Sport HL-2 (Ангельские глазки)

Могут ли быть проблемы с ГИБДД при езде с ангельскими глазками

Ни в одной стране нет полного запрета на использование ангельских глазок, но есть ограничения на отдельные разновидности. В России сотрудник ГИБДД вправе остановить любое авто с дополнительной подсветкой в фарах и запросить подтверждение, что машина с таким тюнингом прошла техобслуживание, а в ПТС есть указание об установленном оборудовании. ТО не будет пройдено в двух случаях:

  1. При нарушении требования к цвету световых приборов. По ГОСТ Р 51709–2001 спереди допускается установка только белых светоиспускающих устройств. Сзади машины фонари заднего хода и подсветки номера должны быть белыми, светоиспускающие устройства — красными, жёлтыми или оранжевыми; световозвращающие приборы — только красными.
  2. При нарушении яркости испускаемого света. В пунктах 6.1 и 6.2 ГОСТ Р 41.48–2004 указано, что сила фар ближнего света не должна быть более 750 кд в направлении 34 градусов вверх и не менее 1600 кд в направлении 52 градусов вниз до светотеневой границы. Максимальная сила света всех фар дальнего света при одновременном включении не должна превышать 225 000 кд.

Что касается внесения изменений в ПТС об установленном оборудовании, то оно делается по следующей схеме:

  1. Написать заявление-декларацию об установке нестандартного оборудования на свой автомобиль и отнести его в ГИБДД. На основе этого заявления будет выдано направление в лабораторию на экспертизу.
  2. Отогнать машину в лабораторию для прохождения экспертизы на соответствие нового оборудованию требованиям ГОСТ (по тем же параметрам, что и при прохождении ТО — ангельские глазки проверяют на цвет и яркость испускаемого света).
  3. Отнести полученную справку из лаборатории в ГИБДД, получить свидетельство «О соответствии транспортного средства с изменениями требованиям безопасности». На его основе вносятся поправки в ПТС и выдаётся новое СТС. Только после этого разрешено пользоваться машиной с ангельскими глазками.

Описанная выше процедура касается только тюнингованных машин. Для БМВ, где ангельские глазки устанавливаются на заводе и они прописаны в технической документации, прохождение экспертизы в лаборатории не требуется.

Если сотрудник ГИБДД остановит машину с ангельскими глазками и выяснит, что водитель самолично установил световое оборудование и не внёс изменения в ПТС, то накажет нарушителя согласно 3 статьи 12.5 КоАП. За незаконный тюнинг автомобилиста ждёт лишение права управления транспортными средствами на срок от 6 месяцев до года. Денежный штраф за ангельские глазки не предусмотрен.

Будьте внимательны: продажа и монтаж светодиодов в фары не являются противозаконным действиями. Обвинять магазины, продавшие комплект цветных или слишком ярких глазок, или мастеров, согласившихся их поставить, не стоит. Ответственность несёт только водитель, выехавший на дорогу с запрещённым световым оборудованием.

Как поставить ангельские глазки?

Давно задаетесь вопросом о том, как подключить ангельские глазки и установить их в оптику вашего авто? Мы предлагаем вам просмотреть небольшое руководство по монтажу.

После проведения данных операций вам нужно определить дальнейший тип подключения:

Подключение ангельских глазок к габаритамАнгельские глазки на замену габаритным огням
Подключить провод глазки«+» к клемме «папа» (вторая часть двухштекерной колодки)Для начала отключите «родные» габаритки машины
Предварительно очищаем небольшой участок проводаВ двухштекерной колодке нужно вынять клемму «папа» (отделите провод от колодки и тем самым отключите габариты)
Соединяем при помощи спайки или скручиваем вместеК клеме «папа» нужно подключить «+» от ангельских глазок и соединить их.
Изолировать места соединения полюсовВсе места соединений должны быть изолированы во избежание короткого замыкания
Клему ангельских глазок «-» подключают к кузову авто.Клемму ангельских глазок «-» отводим под соединение с кузовом авто
Для того, чтобы произвести подключение нужно небольшой участок провода оголить и сделать на конце петлю и прикрепить к корпусу машиныТе же действия, что и в первом варианте подключения

Как закрепить ангельские глазки, способ №2

Данный способ подключения не зря называется «щадящим». Название обусловлено тем, что глазки будут автоматически отключаться при включении фар дальнего света. Если вы собираетесь использовать светодиодные ангельские глазки, то данный вид подключения будут благоприятно влиять на процесс пользования, так как максимально продлять срок эксплуатации осветительных устройств. На это есть одновременно 2 причины.

Первая состоит в том, что температура диодов будет ниже при отдельном использовании. Вторая – экономия ресурса диодов при их выключении по необходимости. При одновременной работе фар и глазок последние практически не выделяются на общем фоне, а значит, они бесполезны в данном случае.

Данный метод установки не рекомендуется тем, кто не разбирается в проводке машины. В таком случае, вам лучше обратиться к стандартной схеме.

1. Пропускаем провода в моторный отсек. 2. Далее, после затягивания проводов ищем колодки и разъединяем их. 3. В данном случае провод желтого цвета должен отвечать за «+» габариток. Чтобы подключить АГ нужно реле. 4. Закрепляем реле в машине неподалеку от фар. Одно реле идет на правый «брызговик», другое на левый. 5. Желтый провод («+» габариток) нужно вынуть из первой части двухштекерной колодки. Далее присоединяем клемму «мама» на клемму «87» реле. 6. К клемме «30/51» нужно подключить «+ »провода АГ. 7. К клемме «86» стоит подключить массу (завершить соединение с машиной и ее кузовом). 8. Ищем реле на ближний/дальний свет («брызговики» машины). 9. От обоих реле делаются ответвления к клеме «86». Лучше всего ответвления сделать с клеммой «мама». 10. Далее к обоим ответвлениям припаиваем диоды Д1 и Д2

Тут важно соблюдать полярность диодов, ее можно проверить тестером. 11

Теперь можно подключить диоды к клеме «85» и реле. 12

Тоже самое делаем со второй стороной.

При отключении глазок на дальнем свете также можно использовать и дополнительный регулятор яркости. С его помощью вы сможете регулировать яркость ангельских глазок при свечении.

«Ангельские глазки» – это наименование дизайна фар, который появился изначально у BMW, но из-за привлекательного вида получил распространение в ряде иномарок, и даже отечественных авто. Установка «ангельских глазок» впервые появилась в BMW 5-series модели E39 после рестайлинга в 2001 году, а затем в E46. Сейчас «ангельские глазки» на «Ниву», ВАЗ и другие авто устанавливают на большинстве СТО, но процедура выполнима и вручную.

Биксеноновые линзы с двойными глазками

Биксенон с RGB, фото

В 2016 году стали популярны биксеноновые линзы с ангельскими глазками двойными, которые уже похожи на взгляд трансформера, только не крутятся. Стоимость билинз с ангельскими глазами начинается от 3000руб. за модель Morimoto H1 mini.

В самых дорогих ксеноновых линзах в двойной подсветкой установлены RGB LED с блоком управления. Основной  и вторичный  цвет могут быть настроены независимо, по вашему настроению. Такой светофор отлично будет привлекать инспекторов дорожной полиции, они тоже захотят оценить крутость ваших фар.

Примеры билинз с двойной подсветкой

Kia Rio

Статья состоит из двух частей, это часть №1. Продолжение читайте в части №2.Светодиодные глазки своими руками, установка

Во второй части описаны способы сборки своими руками с фото, правильная установка внутрь фары с фото. Примеры выполненных работ БМВ Е53 Е39, Mazda 3 и 6, Форд фокус, KIA, ВАЗ 2114, ВАЗ 2110, Калина, Приора.

Светодиодные ангельские глазки

 Све­то­ди­од­ный вари­ант ангель­ских гла­зок явля­ет­ся аль­тер­на­ти­вой тех­но­ло­гии CCFL и име­ет три глав­ных преимущества:

  1. Све­то­ди­о­ды уль­т­ра яркие и их хоро­шо вид­но как в тём­ное, так и в свет­лое вре­мя суток, в отли­чие от CCFL, кото­рые хоро­шо вид­ны толь­ко ночью. Если хоти­те, что­бы ангель­ские глаз­ки было вид­но в любое вре­мя суток, то исполь­зуй­те све­то­ди­од­ную версию.
  2. Так как каж­дое коль­цо вклю­ча­ет мно­же­ство отдель­ных све­то­ди­о­дов, то такие ангель­ские глаз­ки могут менять цвет по жела­нию хозя­и­на машины.
  3. Све­то­ди­од­ные ангель­ские глаз­ки един­ствен­ный тип осве­ще­ния, цвет кото­ро­го мож­но менять при помо­щи пуль­та управ­ле­ния или про­грам­мой со смарт­фо­на. На перед­нюю часть авто­мо­би­ля раз­ре­ша­ет­ся уста­нов­ка толь­ко бело­го света.
  4. Све­то­ди­од­ное осве­ще­ние немно­го более дол­го­веч­ное, чем CCFL и име­ет срок служ­бы 60000 часов использования.

Биксеноновые линзы с ангельскими глазками

Линзы в основном производятся с глазами белого света. Чтобы поставить другой цвет придется разбирать штатные светодиоды. Разница между биксеноновыми линзами и обычным ксеноном заключается в расположении ближнего и дальнего света в одной линзе. Переход в дальний осуществляется путем опускания ограничительной шторки с помощью электромагнита. В стандартной заводской комплектации автомобиля линзовая оптика размещена только на ближнем свете, дальний свет работает в отражателе-отражателе.

Заменять свой биксенон на новые с подсветкой не нужно, достаточно установить кольца на старые. Размеры биленов везде стандартные, обычно 3 и 2,5 дюйма.

Среди заядлых энтузиастов ксенона популярны биксеноновые линзы G5 с ангельскими глазками. Статистика установки линз в порядке убывания, Morimoto G3, G5, G9, G6 bilens.

Биксенон Галактика G5

Биксеноновые линзы G5 сейчас считаются лучшими, хотя это скорее маркетинговый ход. Главное отличие только в фокусировке, как в аккумуляторном фонарике. Так работают производители и магазины, ориентируясь на центр или делая его более распространенным.

Использование светодиодной ленты

У колец с двумя светодиодами имеются значительные недостатки. Во-первых, это их разомкнутость. Во-вторых, у них недостаточная яркость, что не позволяет использовать их в качестве ходовых огней. Этих недостатков легко избежать, если для изготовления «ангельских глазок» использовать светодиоды. Для этого понадобятся:

  1. Небольшой лист оргстекла. Его толщина не должна быть меньше 5 мм, но и использование материала толще 7 мм также нецелесообразно.
  2. Полотно для ножовки по металлу.
  3. Балеринка — так принято называть приспособление, позволяющее вырезать круглые отверстия большого диаметра.
  4. Лента, имеющая большое количество светодиодов на 1 метр длины.
  5. Рассеивающая плёнка.
  6. Прозрачный клей.
  7. люминиевый термостойкий скотч.
  8. Паяльник с припоем.
  9. Провода, имеющие клеммы.
  10. Термоусадочная трубка.

На поверхность стекла наносится разметка будущих колец. Затем они выпиливаются. Причём в первую очередь следует вырезать внешний диаметр. Для этой цели лучше всего пользоваться либо ручным лобзиком, либо балеринкой. Выполнять эту работу с помощью электрического лобзика не рекомендуется, так как по краю среза оргстекло будет оплавляться.Размер вырезанной заготовки надо ещё раз проверить, приложив её к фаре. Если есть в этом необходимость, то заготовку нужно подкорректировать. Только после этого можно вырезать внутренний контур.

Чтобы добиться лучшего свечения, наружная часть кольца оклеивается рассеивающей плёнкой. Если таковой нет, то поверхность можно просто сделать матовой, обработав её мелкой наждачной бумагой.

Теперь устанавливается лента. Правда, перед этим к ней припаиваются провода. Место пайки необходимо залить силиконовым герметиком. Также до установки имеет смысл проверить работу конструкции посредством подключения её к питанию в 12 V.

Как сделать и установить ангельские глазки своими руками

Изготовление ангельских глазок потребует от домашнего мастера максимум выдержки, аккуратности и творчества. Главная деталь для светящегося кольца – прозрачный пластиковый стержень. Эти круглые стержни должны обладать способностью выдерживать высокую температуру. Обычно такие стержни продаются в магазинах штор, гардин и жалюзи.

Прозрачные стержни из пластика

Необходимый инструментарий:

  • пассатижи;
  • кусачки;
  • ножовка по металлу;
  • напильник;
  • бормашина;
  • отрезной круг;
  • фен строительный;
  • паяльник.

Для самостоятельного монтажа необходимы: плоский широкий резервуар для укладки стержней, широкая круглая емкость, например, из-под сельди, угольная изоляционная липкая лента, резисторы на 220 Ом, 4 светодиода на 3.5 вольт, разъемы, провода. В одной группе используется 3 диода, как на ленте. При резисторе 220 Ом ток при напряжении 12 В будет около 10 Ма, а при 14 В – около 20 Ма.

Подгонка стержня по длине

Длина стержня рассчитывается по формуле: 3,14 х D, где D – внутреннее сечение фары. Стержень отрезать по месту. Размягчить феном либо в горячей воде, налитой в емкость. Взять за кончик пассатижами, обернуть вокруг банки.

Готовые самодельные ангельские глазкиГотовый блок для установке ангельских глазок в фару

Держать, пока не остынет. Припаять резисторы к выводам светодиодов. На каждую фару взять по два диода

Когда паяются выводы, очень важно не перепутать плюс и минус

Снять стекло с фары, заглушить отверстие. Диоды спрятать сверху, чтобы их не было видно. Для кольца крепеж не нужен, оно прижимается к рефлектору. Популярный тюнинг выполнен, можно испытывать в ночном режиме. Аналогично осуществляется изготовление из оргстекла и установка в фары, изготовление из светодиодной ленты.

Блоки розжига

Для длительной работы требуется качественный блок розжига. У CCFL он высоковольтный, розжиг происходит при напряжении 900В. У диодных это стабилизатор напряжения на 12В или драйвер. Они защищают LED кристаллы от скачков напряжений в электрической сети автомобиля, которые могут быть до 30В. Внутри залиты компаундом, для защиты от воздействия влаги.

Стабилизатор напряжения для COB

У светодиодных всё проще и безопасней. Входное напряжение 12В или 24В, на выходе 9В-10В. В отличие от газоразрядных CCFL зажигаются сразу на полную мощность.Если этот блок розжига выйдет из строя, можно заменить любым подходящим стабилизаторов на 12В, который стоит 50руб.

Итоги

При помощи этого метода мы получаем настоящие ангельские глазки, которые светятся непрерывным светодиодным кольцом. Если же крепить светодиоды к трубке изолентой, то внутри кольца будет промежуток без света, что отрицательно скажется на эстетическом виде.

Как видите, процесс длительный и кропотливый, но особых сложностей здесь нет. Вам нужны элементарные познания в электротехники и инструменты, которые должны быть в наличии у каждого автомобилиста, занимающегося своим транспортным средством.
