Светодиодная лента RGB: технология, отличие от обычной, подключение

Что это такое

Светодиодная лента RGB имеет три кристалла (разноцветные светодиоды). Каждый светодиод отвечает за свой цвет: R-Red (красный), G-Green (зелёный), B-Blue (синий). В результате смешения этих базовых цветов получаются самые разнообразные оттенки, это значит, что светодиодные ленты RGB имеют широкий цветовой спектр.

Когда один из основных трёх компонентов приобретает наибольшую интенсивность, получаемый цвет приобретает оттенок основного (красноватый, зеленоватый или голубоватый). В случае если два основных компонента имеют одинаковую степень интенсивности, тогда получаемый цвет является оттенком вторичного цвета (голубоватый, пурпурный или желтый). Вторичный цвет формируется суммой двух основных цветов одинаковой интенсивности: голубой получается в результате смешения зеленого и синего, пурпурный – красного и синего, желтый – красного и зеленого. Каждый вторичный цвет является дополнением одного основного цвета. Когда основной и вторичный цвета складываются вместе, получается белый. Голубой дополняет красный, пурпурный – зеленый, а желтый – синий.

Что это такое

Светодиодная лента RGB имеет три кристалла (разноцветные светодиоды). Каждый светодиод отвечает за свой цвет: R-Red (красный), G-Green (зелёный), B-Blue (синий). В результате смешения этих базовых цветов получаются самые разнообразные оттенки, это значит, что светодиодные ленты RGB имеют широкий цветовой спектр.

Когда один из основных трёх компонентов приобретает наибольшую интенсивность, получаемый цвет приобретает оттенок основного (красноватый, зеленоватый или голубоватый). В случае если два основных компонента имеют одинаковую степень интенсивности, тогда получаемый цвет является оттенком вторичного цвета (голубоватый, пурпурный или желтый). Вторичный цвет формируется суммой двух основных цветов одинаковой интенсивности: голубой получается в результате смешения зеленого и синего, пурпурный – красного и синего, желтый – красного и зеленого. Каждый вторичный цвет является дополнением одного основного цвета. Когда основной и вторичный цвета складываются вместе, получается белый. Голубой дополняет красный, пурпурный – зеленый, а желтый – синий.

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение

Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты

Степень защиты

Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

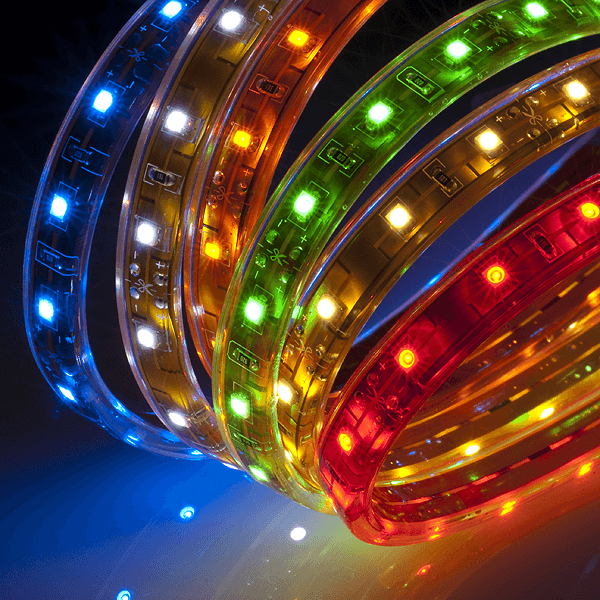

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

  • размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
  • размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

  • 3,2*2,8 мм выдает 0,3 до 1,6 лм;
  • размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Где и как используется

LED RGB широко применяются в самых разных сферах. Одна из самых популярных областей использования – световой дизайн интерьеров и экстерьеров. Диодные ленты RGB размещаются в маленьком профиле на потолке, таким образом делая подсветку «за карнизом». Разные цвета создадут неповторимую атмосферу, а вместе с небольшими светодиодными лампами GX53 улучшат качество освещения в несколько раз.

Эти источники света прекрасно подходят для наружного применения. Благодаря высоким уровням защиты, их можно устанавливать даже под водой, так как они не испытывают негативного влияния влаги и отличаются водостойкостью. Это отличное решение для создания уникальной подсветки бассейна или водных комплексов. Вместе со светодиодными лампами Gauss они улучшат и внесут разнообразие в освещение разных объектов.

Также такие типы светильников активно используются в рекламе как внутри помещений, так и снаружи. Они являются идеальным заменителем гораздо более энергоемких люминесцентных ламп, которые используются для освещения витрин в магазинах. Возможность выбора цвета свечения и его режимов подчёркивает товар, витрины, стенды и вывески. Ювелирная продукция, различные виды часов, картины и прочие декоративные предметы приобретают иной вид с использованием таких светильников.

Помимо вышеперечисленного они применяются в автотюниге. Они могут отлично заменить неоновое освещение, применяемое для подсветки днища и освещения салона автомобиля. Более того, эти источники света применяются даже для подсветок фар.

Правила подключения

Подключение таких световых приборов отличается от монтажа обычного осветительного оборудования. Такие устройства работают от постоянного напряжения 12 или 24 В, и для его генерации необходимо приобрести блок питания. Также порядок подключение такого освещения отличается для монохромных лент и многоцветных светодиодных приборов.

Подключение одноцветной светодиодной ленты

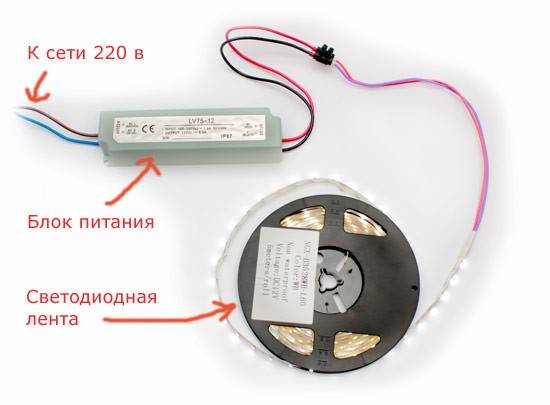

Процесс подключения светодиодной ленты очень прост: достаточно подключить выводы из блока питания к светодиодной ленте и прибор начнёт светиться ярким светом

На этом этапе монтажа светодиодных лент важно не допустить нарушения полярности подключаемых проводов, как правило “+” всегда в таких выводах имеет красный цвет, а “-” будет либо синего, либо чёрного цвета

При подключении такого светового прибора не стоит слишком сильно изгибать ленту, максимальный радиус должен быть не более 2 см.

Во время проведения паяльных работ следует соблюдать осторожность, чтобы не повредить тонкие медные токопроводящие дорожки. Паяльник для этой цели лучше использовать мощностью не более 40 Вт.. При осуществлении монтажа такого устройства общей длиной более 5 метров, запрещается последовательное соединение элементов

При осуществлении монтажа такого устройства общей длиной более 5 метров, запрещается последовательное соединение элементов.

Если требуется подсветка большей длины, то монтаж осуществляется параллельным подключением отрезков светодиодных устройств длиной 5 или менее метров к блоку питания.

Если требуется плавное изменение яркости прибора, то применение диммеров в электрической схеме позволит легко осуществлять управление свечением монохромных светодиодных лент.

Подключение полноцветных светодиодных приборов

подключение RGB ленты с одним блоком питания

Если требуется подключить многоцветную светодиодную ленту, то необходимо приобрести RGB-контроллер, который будет управлять свечением такой прибора.

подключение RGB усилителя

При осуществлении монтажа обычно не возникает никаких сложностей, но некоторые моменты в установке лент следует рассмотреть более подробно:

  1. При выборе RGB-контроллера следует правильно подобрать устройство по напряжению питания и мощности.
  2. Рабочее напряжение, которое необходимое для питания светодиодных приборов обычно составляет 12 или 24 В.
  3. Мощность контроллера должна быть равна мощности всех светодиодов. Рассчитать общую мощность, которая понадобится для питания многоцветной светодиодной ленты очень просто. Для этого необходимо мощность 1 метра ленты умножить на общий метраж. В результате получится показатель мощности блока питания, который следует установить вместе с этим светотехническим прибором. Например, если мощность 1 метра равна 15 Вт, а общая длина устройства составляет 10 метров, то блок питания должен быть мощностью не менее 150 Вт. Для того чтобы трансформатор не работал на пределе своей мощности, следует подобрать модель с запасом показателя мощности на 20%.
  4. При монтаже многоцветной световой установки не рекомендуется устанавливать в одну линию более 5 метров, в этом случае наиболее удалённые от блока питания светодиоды будут излучать намного меньше световой энергии. Если есть необходимость в более длинных конструкциях, монтаж следует осуществлять параллельно.
  5. При осуществлении монтажа приборов общей длиной более 20 метров, необходимо подключить в схему питания светодиодов RGB – усилитель, который позволяет запитать светодиодные ленты большой мощности. При этом не происходит уменьшения свечения светодиодов, а нагрузка на блок питания заметно снижается.

Преимущества LED-ленты.

В большинство осветительных приборов можно в крутить лампочки разных типов и оттенков, что доставляет массу неудобств и требует времени. Светодиодная лента в квартире, напротив, может переливаться любыми оттенками, пестрить красками и динамично играть цветами без замены диодов и лишних вмешательств. Нажали кнопку на контроллере — загорелся синий цвет, еще раз — зеленый, снова — красный. Не нужно лишний раз подниматься с уютной постели и каждый раз настраивать прибор. Все сделано максимально просто и удобно.

Лента представляет собой уникальную гибкую линейку, которую можно вмонтировать в любую поверхность, специальные аппараты могут даже светиться под водой. Влагозащищенные ленты могут преобразить бассейн, водоемы, домашнюю ванну и даже аквариум для рыбок. Создается сказочный эффект, который затягивает своей необычностью и привлекательностью. Подсветку можно как уменьшить, так и расширить. Поэтому не стоит волноваться, что не получится украсить все желаемые места: ленты хватит на всех.

Светодиодная лента в квартире:

  • экономична;
  • легка в эксплуатации;
  • безопасна;
  • универсальная.

Светодиодная лента в квартире – Кухня.

Если на кухне из освещения имеется только лампа, вы испортите себе зрение или даже поранитесь. Почему? Если стоять спиной к источнику света, впереди образуется тень. Это заставляет излишне напрягать глаза и щуриться. Не очень комфортно работать в таких условиях, правда? Однако LED-ленты спасут каждую кухню своим ярким свечением.

Как правильно установить светодиодное освещение на кухне:

  1. Снимаем мерки с верхних шкафчиков, плиты, раковины и других мало освещенных мест.
  2. Нарезаем ленту небольшими кусочками, равными снятым меркам.
  3. Приклеиваем получившиеся полоски к определенным местам.
  4. Наслаждаемся полученным результатом.

Если света все равно недостаточно, клеим еще по одной полоске, чтобы свечение стало ярче.

Светодиодная лента в квартире. Кухня-гостиная.

В том случае, когда кухня совмещена с комнатой для гостей, органично будет разделить эти 2 зоны небольшой барной стойкой, оборудованной светодиодными лентами. Простор для экспериментов ограничивается лишь материалом стойки. Если она стеклянная, можно провести светодиоды под стойкой, и свет будет идти изнутри. Стойки из камня и дерева подсвечиваются лишь снаружи, так как не обладают прозрачностью.

Подключение светодиодной RGB ленты

Правильный порядок подключения элементов цепи выглядит следующим образом:

Правильный порядок подключения

Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

Что будет, если подключить последовательно?

Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.

Неправильное подключениеПравильное подключение

Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

RGB коннектор

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.

Подробнее как соединять rgb ленту между собой.

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-)

При подключении следующих элементов цепи важно соблюдать полярность

Клеммы подключения на БП

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.

Клеммы подключения контроллера к светодиодам

В результате готовая схема в сборе должна иметь вид:

Схема в сборе

Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:

Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier

Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.

Схема подключения RGB светодиодной ленты без усилителя

Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.

Электрическая схема подключения RGB освещения

Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:

Схема подключения 10 или 15

Схема подключения ленты с RGB усилителем

Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:

Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:

Схема подключения усилителя с 2 блоками питания

По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.

Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.

Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.

Схема: один БП несколько усилителей

Схема с несколькими параллельными усилителями с отдельным питанием.

Схема: несколько параллельных усилителей с отдельными БП

Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.

Правильная схема подключения 20 метров RGB ленты показана на видео.

Что такое RGB подсветка

Аббревиатура RGB означает Red-Green-Blue, что по-русски значит Красный-Зеленый-Синий. Светодиодные ленты такого типа содержат три типа LED элементов, у которых определенное сочетание режима свечения позволяет создать любую цветовую комбинацию. RGB лента способна светиться и белым цветом, но на практике такое освещение всегда имеет некоторый оттенок одного из базовых цветов.

Для светотехников это является недостатком, но дизайнеры, напротив, считают такую особенность преимуществом. Если необходимо получить чистый белый цвет, используют специальный тип ленты, который обозначают RGB+W (+White, с дополнительным белым цветом). Как правило, такие ленты двухрядные и представляют собой объединение обычной монохромной белой LED ленты и RGB светильника.

Модулирование оттенка свечения происходит путем увеличения интенсивности одного из базовых цветов. Если все светятся в максимальном режиме, то вся лента в результате будет гореть белым цветом (с определенными поправками). Оба варианта — RGB и RGB+W — управляются специальным микрокомпьютером (контроллером), снабженным пультом дистанционного управления для удобства смены цветового режима.

Сфера применения LED-лент

Разнообразные варианты применения можно разделить на несколько групп:

  • контурная подсветка фасадов и архитектурных элементов зданий.
  • в качестве основного освещения помещений;
  • эффектный осветительный элемент интерьера в дизайнерских проектах;
  • как подсветка над рабочими зонами;
  • источник местного освещения в витринах и на стеллажах;
  • подсветка автомобилей, выполняющая декоративную функцию;
  • практичная подсветка помещений в дежурном и аварийном режиме.

На основании четких требований к изделию и определенности условий применения можно будет сделать выбор, близкий к оптимальному.

Преимущества LED-ленты.

В большинство осветительных приборов можно в крутить лампочки разных типов и оттенков, что доставляет массу неудобств и требует времени. Светодиодная лента в квартире, напротив, может переливаться любыми оттенками, пестрить красками и динамично играть цветами без замены диодов и лишних вмешательств. Нажали кнопку на контроллере — загорелся синий цвет, еще раз — зеленый, снова — красный. Не нужно лишний раз подниматься с уютной постели и каждый раз настраивать прибор. Все сделано максимально просто и удобно.

Лента представляет собой уникальную гибкую линейку, которую можно вмонтировать в любую поверхность, специальные аппараты могут даже светиться под водой. Влагозащищенные ленты могут преобразить бассейн, водоемы, домашнюю ванну и даже аквариум для рыбок. Создается сказочный эффект, который затягивает своей необычностью и привлекательностью. Подсветку можно как уменьшить, так и расширить. Поэтому не стоит волноваться, что не получится украсить все желаемые места: ленты хватит на всех.

Светодиодная лента в квартире:

  • экономична;
  • легка в эксплуатации;
  • безопасна;
  • универсальная.

Светодиодная лента в квартире – Кухня.

Если на кухне из освещения имеется только лампа, вы испортите себе зрение или даже поранитесь. Почему? Если стоять спиной к источнику света, впереди образуется тень. Это заставляет излишне напрягать глаза и щуриться. Не очень комфортно работать в таких условиях, правда? Однако LED-ленты спасут каждую кухню своим ярким свечением.

Как правильно установить светодиодное освещение на кухне:

  1. Снимаем мерки с верхних шкафчиков, плиты, раковины и других мало освещенных мест.
  2. Нарезаем ленту небольшими кусочками, равными снятым меркам.
  3. Приклеиваем получившиеся полоски к определенным местам.
  4. Наслаждаемся полученным результатом.

Если света все равно недостаточно, клеим еще по одной полоске, чтобы свечение стало ярче.

Светодиодная лента в квартире. Кухня-гостиная.

В том случае, когда кухня совмещена с комнатой для гостей, органично будет разделить эти 2 зоны небольшой барной стойкой, оборудованной светодиодными лентами. Простор для экспериментов ограничивается лишь материалом стойки. Если она стеклянная, можно провести светодиоды под стойкой, и свет будет идти изнутри. Стойки из камня и дерева подсвечиваются лишь снаружи, так как не обладают прозрачностью.

Видео обзор работы комплекта с пультом

0%

RGB лента состоит из разноцветных или трехцветных светодиодов?

Трехцветных.

Разноцветных, установленных поочередно.

Зависит от конструкции – может быть и так, и так.

Верно! Не верно!

Продолжить »

Можно ли светодиодную ленту погружать в воду?

Можно, если она имеет герметичное исполнение (IP67 и выше).

Категорически нельзя.

Можно – она питается низким напряжением.

Верно! Не верно!

Продолжить »

Почему разрезать ленту можно только в специально предназначенных местах?

Чтобы не вызвать короткое замыкание.

Чтобы не нарушить схему питания группы светодиодов.

Чтобы не испортить всю ленту.

Верно! Не верно!

Продолжить »

Почему у очень длинной ленты удаленные от питающих проводов светодиоды светят тускло?

Предыдущие светодиоды забирают все напряжение.

Они не могут светить тускло – все светодиоды включены параллельно на одну питающую шину ленты.

Из-за большой длины ленты на ее токопроводящих дорожках падает напряжение.

Верно! Не верно!

Продолжить »

На 24 В.

На 36 В.

Зависит от конструкции.

На 12 В.

Верно! Не верно!

Продолжить »

Можно ли светодиодную ленту использовать для освещения

Нельзя – она очень слабо светит.

Можно, если создаваемого ею светового потока для этого достаточно.

Нельзя – можно испортить глаза.

Верно! Не верно!

Продолжить »

Все ли ты знаешь о светодиодной ленте

Ты абсолютно ничего не знаешь о светодиодной ленте. Советуем почитать наши статьи в разделе светодиодная лента.

Ты очень слабо знаешь принцип работы светодиодной ленты. Советуем почитать наши статьи в разделе светодиодная лента.

Ты неплохо разбираешься в принципе работы светодиодной ленты, но есть некоторые пробелы.

Ты очень хорошо знаком со светодиодными лентами.

  Перепройти тест!

Предыдущая
Светодиодная лентаКак подключить светодиодную ленту и не допустить ошибок
Следующая
Светодиодная лентаЧто нужно знать при выборе светодиодной ленты и как её подключить

Спасибо, помогло!Не помогло

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

  • +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
  • +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
  • +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

  1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
  2. IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
  3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
  4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
  5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
  6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

  • Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
  • Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

Электрическая схема LED RGB ленты на светодиодах SMD-5050

Разобравшись с устройством светодиода легко разобраться и с устройством светодиодной ленты. В верхней части картинки фотография работоспособного отрезка LED RGB ленты, а в нижней его электрическая схема.

Как видно из схемы, одноименные контактные площадки светодиодной ленты, находящиеся с ее правой и левой стороны электрически соединены между собой напрямую. Таким образом, обеспечивается возможность подачи питающего напряжения на ленту с любого конца и на следующий отрезок ленты при ее наращивании.

Кристаллы светодиодов VD1, VD2 и VD3 одинакового цвета свечения соединены последовательно. Для ограничения тока в каждой из цветовых цепей установлены токоограничивающие резисторы. Два из них номиналом 150 Ом, а один 300 Ом, в цепи кристаллов красного цвета. Резистор большего номинала установлен для выравнивания яркости всех цветов с учетом интенсивности излучения кристаллом светодиода и не одинаковой цветовой чувствительности человеческого глаза к разным цветам.

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

  • +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
  • +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
  • +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

  1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
  2. IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
  3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
  4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
  5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
  6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

  • Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
  • Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
