Как поменять лампочки ближнего света в фаре Renault Sandero

Настройка

Если нет возможности настроить систему в автосервисе, это можно сделать самостоятельно. Для этого потребуется ровная площадка со стенкой или сплошным забором напротив нее. Это обязательное условие при любом варианте регулировки.

Ближний свет

В этом случае проще использовании универсальный способ, который почти одинаков для всех авто. Различаться может только расстояние от стены до машины, чаще всего оно составляет 7,5 метров, но некоторые модели ставятся в 5 метрах, данный момент лучше уточнить отдельно, чтобы правильно настраивать свет. Далее надо подготовить разметку.

  1. Машина подгоняется вплотную к стене или забору, после на поверхности делаются метки четко посередине фар ближнего света и напротив их. Это будут основные ориентиры.
  2. Далее машину можно отогнать и приступать к расчерчиванию. На 5 см ниже центра фар ставятся еще две метки и соединяются горизонтальной линией. Также рисуются вертикальные линии через точки, чтобы был четкий ориентир.
  3. Определяется центральная ось машины и тоже обозначается на стене. В итоге должно получиться примерно так же, как на схеме ниже.

Все параметры определяются индивидуально, так как размеры машин и расположение фар всегда отличаются.

Далее можно приступать к настройке

Важно, чтобы в машине было залито как минимум полбака бензина, а на водительском сиденье сидел человек или лежал груз, по весу примерно равный водителю. Отрегулировать фары возле стены проще всего так:. Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота

Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота

Важно выставить авто правильно. Открывается капот и подготавливается отвертка или другой инструмент для регулировки

Включается свет и одна фара закрывается картонкой или любым другим непрозрачным элементом. Верхний край светового потока (он четко виден) должен располагаться по линии

Если он смещен, проводится корректировка соответствующим винтом, регулирующим свет в вертикальной плоскости. Регулировку в горизонтальной плоскости нужно делать так, чтобы место, где световой поток начинает подниматься вверх приходилось на вертикальную метку напротив фары.

Так выглядит настроенный световой поток.

Второй способ во многом похож на первый, но в этом случае потребуется расположить машину на расстоянии 10 метров от стены. Горизонтальная линия в этом случае чертится на 12 см ниже центра. Некоторые утверждают, что увеличение расстояния обеспечивает большую точность настройки, поэтому если хватает места, можно попробовать этот вариант.

Видео: Наглядный пример настройки головного света.

Дальний свет

У фар дальнего света нет четких линий, они распределяют свет равномерно, поэтому настройка будет на порядок проще. Процесс подготовки практически такой же, как с ближним светом, основным ориентиром будет горизонтальная линия на 5 см ниже центра фар и вертикальные линии напротив лампочек.

В этом случае нужно настраивать свет так, чтобы центр пучка приходился на пересечение вертикальной и горизонтальной линии соответствующей фары. Тут точность не настолько важна, так как дальнее освещение используется только тогда, когда встречного транспорта нет. Если ближний и дальний свет совмещены в одной лампочке, то регулировки одного варианта хватает для того, чтобы фара работала как нужно.

Дальний свет распределяется не так, как ближний.

В ролике выставляют дальний свет на Хундай туксон.

Противотуманки

В этом случае нет винтов для регулировки и менять положение светового потока можно только в вертикальной плоскости. Перед тем как начать работу, следует ослабить крепления противотуманных фар. Зачастую они окисляются, поэтому желательно заранее обработать их проникающей смазкой.

На стене проводится линия, ее высота должна быть на 10 см ниже расположения противотуманок. После этого машину нужно отогнать на 7,6 метра, выставить напротив разметки и включить фары. В этом случае верхняя граница светового потока должна совпадать с линией, только такое положение обеспечит нормальную видимость в туман.

Противотуманные фары также требуют настройки для нормальной работы.

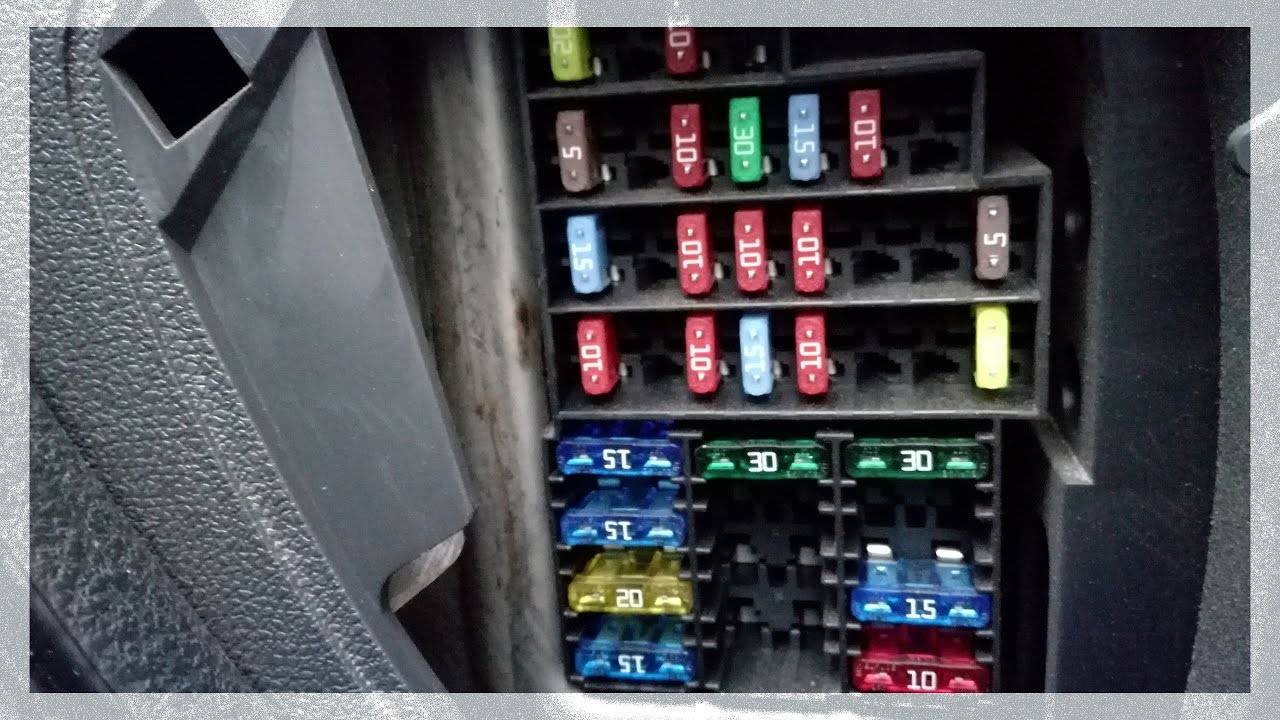

Предохранители

Если после того как все заменили ближний свет по прежнему не горит, нужно проверить состояние предохранителей, которые располагаются в салоне автомобиля с левой стороны. За левый ближний свет отвечает предохранитель F9, а за правый F10. Если поменяв их проблема не решилась, тогда следует обратится за помощью к специалистам.

Помимо световых элементов которые помогают освещать дорогу в темное время суток в современных автомобилях имеется и стоп сигнал Рено Сандеро не является исключением. Если по каким либо причинам стоп-сигнал вышел из строя дальше передвигаться на автомобиле не рекомендуется, так как это может спровоцировать аварийную ситуацию на дороге.

Среди самых распространённых поломок можно выделить следующие:

  • Один из фонарей торможения перестал работать
  • Вовремя нажатия педали тормоза оба элемента не работают
  • Дополнительная лампа стопа не работает

В этом случае первым делом проверяется предохранитель имеющий маркировку F3 с мощностью 10 Ампер. Если после замены изменений не происходит, нужно проверить состояние проводки сделать это можно при помощи тестера.

Замена

Если требуется замена, то первым делом нужно снять фару, а затем проделать следующие действия:

  1. Открывается багажник
  2. Снимаем обивку
  3. Откручиваем блок фары
  4. Вынимаем фару из посадочного места
  5. Отсоединяем все разъёмы
  6. Разбираем фару, отжав специальные защелки
  7. Производим замену

На этом работы по замене стоп сигналов можно считать завершёнными.

Как заменить лампы ближнего света, габаритов и поворота в Renault Sandero

В некоторых автомобилях, замена ламп может вызвать немало трудностей, даже у опытных автовладельцев. Рено Сандеро не относится к этому типу автомо1билей, поэтому замена ламп в передних фарах — ближнего света, габаритов и поворотников, не вызовет особых проблем даже у начинающих автомобилистов.

Какие лампы применяются в Renault Sandero

Лампа ближнего света H4 12V/55W

  • PHILIPS H4-12-60/55 +30% Vision (P-12342PR Vision) цена от 150 руб
  • PHILIPS H4-12-60/55 LONGLIFE ECO VISION (P-12342LLECOC1) цена от 240 руб увеличенный срок службы
  • BOSCH H4-12-60/55 Day Time Long Live (1987302048) цена от 300 руб увеличенный срок службы
  • BOSCH H4-12-60/55 Pure Light (1987302041) цена от 140 руб
  • KOITO H4-12-60/55 Вт (0456E) от 190 руб
  • MTF H4-12-60/55 +30% Standard (HS1204) цена от 130 руб
  • NARVA H4-12-60/55 (N-48881) цена от 120 руб
  • OSRAM H4-12-60/55 (O-64193) цена от 140 руб
  • PHILIPS H4-12-60/55 +130% X-TREME VISION 3700К цена от 1100 руб комплект

В зависимости от ваших требований к качеству ламп и освещения, можно выбрать либо обычные стандартные лампы, а так же более яркие лампы +30% или одни из самых ярких ламп Philips +130% или Osram +110%. При той же мощности лампы обладают более высокой яркостью, однако это сказывается на ресурсе ламп, срок службы которых около 1 года.

Габаритные лампы W5W 12V

  • PHILIPS 12V W5W P-12961 цена от 27 руб
  • BOSCH 12V W5W Pure Light 1987302206 цена от 25 руб
  • OSRAM 12V W5W O-2825 цена от 20 руб
  • KOITO 12V W5W 1583 цена от 25 руб
  • PHILIPS 12V W5W LONGLIFE ECO VISION увеличенный срок службы цена от 45 руб
  • OSRAM 12V W5W Ultra Life увеличенный срок службы цена от 45 руб

Помимо обычных ламп накаливания, в передние габариты, можно установить светодиодные лампы W5W. Их преимущества в более низком потреблении питания, срок службы их дольше обычных, более яркий белый свет. При установке ярких габаритных ламп их можно использовать как ДХО (дневные ходовые огни).

Лампа указателя поворота PY21W

  • PHILIPS 12V PY21W LONGLIFE ECO VISION (P-12496LLECOCP) цена от 70 руб увеличенный срок службы
  • PHILIPS 12V PY21W янтарная (12496NACP)цена от 65 руб
  • BOSCH 12V PY21W янтарная Pure Light (1987302213) цена от 45 руб
  • NARVA 12V PY21W янтарная (N-17638) цена от 40 руб
  • OSRAM 12V PY21W янтарная (O-7507) цена от 55 руб

Существуют так же светодиодные аналоги ламп указателя поворота, однако для их установки потребуется заменить реле поворотов на специальное реле для диодов, или поменять лампы поворотников все сразу.

Инструкция по замене ламп

Замена лампы ближнего света

Открываем капот и отсоединяем колодку проводов от лампы

Снимаем резиновый пыльник с лампы

Нажимаем на пружинные фиксаторы и вытаскиваем их из пазов

Вынимаем старую лампу и устанавливаем новую

Замена лампы указателя поворота

Отжав фиксатор, снимаем колодку проводов с патрона лампы

Против часовой стрелки поворачиваем патрон с лампой и вытаскиваем его из фары

Нажимаем на лампу, поворачиваем ее против часовой стрелки и вытаскиваем из патрона

Устанавливаем новую лампу и производим сборку в обратной последовательности.

Замена лампы габаритов W5W

Габаритная лампа расположена под лампой ближнего света.

Поворачиваем патрон лампы габаритов против часовой стрелки и вытаскиваем из фары

Потянув лампу на себя вытаскиваем ее, затем берем новую и устанавливаем.

В случае установки светодиодных ламп, вам потребуется «угадать» полярность ламп, поэтому советуем включить габариты и производить замену ламп.

Рекомендации при замене ламп на Рено Сандеро

Можно ли установить более мощные лампы взамен обычных — H4 100/90W ?

Таки лампы лучше не устанавливать, так как штатная проводка автомобиля рассчитана на лампы мощностью 60/55W. При установке более мощных ламп увеличивается нагрузка не только на бортовую сеть, но и на генератор. Так же со временем колодка подходящая к лампе в результате перегрева может сплавиться.

Какие лампы лучше установить в Сандеро?

Если вы хотите, чтобы лампы максимально долго служили, советуем приобретать лампы с увеличенным сроком службы. Они специально изготовлены для того, чтобы служить максимально долго.

Для более яркого света советуем установить лампы с увеличенной яркостью либо +30% или +110-130%. Эти лампы обеспечат яркий свет при той же мощности. Однако минус их в малом ресурсе работы.

Замена ламп в передней блок фаре Logan 2

Не стоит прикасаться к колбам во время замены лампочек Рено Логан 2, поскольку они находятся под действием высоких температур. И любые загрязнения, попавшие на стекло, оставят черные следы.

В результате это закончится сначала местным повышением температуры колбы, а затем и ее разрушением. В ходе работы нужно удерживать колбу чистыми перчатками или салфетками без ворса. При случайном касании следы нужно тут же вытереть микрофиброй.


Лампы передней блок-фары Рено Логан 2 (ссылка)

Смена лампочек ближнего света

Выполнить замену ближнего света на автомобиле Renault Logan 2 – занятие не такое уж и трудное для самостоятельного исполнения.

Для этого нужно:

  1. Открыть капот и отсоединить проводок клеммы «минус» АКБ.

    Снимаем «минусовую» клемму АКБ.

  2. Снять резиновую заглушку фары.

    Снимаем крышку с корпуса блок-фары

  3. Приложив небольшие усилия, вынуть источник света из отражателя.

    Потянув, отсоединяем колодку проводов.

  4. Вынуть лампу из контактной колодки.

    Извлекаем лампочку из блок-фары

  5. Вставить новую и зафиксировать в отражателе и подсоединить колодку жгута проводов.

    Устанавливаем новую формованной частью вверх и нажатием фиксируем ее в блок фаре

Дальний свет

Замена лампы в Рено Логане 2-го поколения также выполнятся несложно.

Необходимо:

  1. Снять резиновую крышечку с фары.

    Снимаем крышку корпуса блок-фары

  2. Отсоединить контактную колодку от лампы, а вместе с ней и пружинный фиксатор.

    Потянув, отсоединяем колодку провода. Нажимаем на проволочный держатель и двигаем его вниз, выводя из зацепления с упорами.

  3. Затем вынуть перегоревший элемент из отражателя и заменить новым, закрепив пружинным фиксатором.

    Устанавливаем новую в обратной последовательности

Указатель поворота и габарит

Чтобы выполнить замену ламп в поворотниках Logan 2, требуется проделать следующее:

  • Провернуть патрон лампочки в направлении «против часовой» и затем вынуть из корпуса блок-фары.

    Поворачиваем против часовой стрелки до освобождения держателей

  • После, приложив маленькое усилие, вдавить детальку в патрон, также провернуть в направлении «против часовой» и вынуть из патрона.

    Извлекаем патрон лампочки из блок-фары

  • Далее выполнить все действия в обратном порядке: новую лампу поставить в патрон, а тот вернуть в блок-фару.

    Устанавливаем в обратной последовательности

Что касается замены габаритов Логан 2:

  • Нужно снять резиновую заглушку на фаре.

    Снимаем крышку с корпуса блок-фары

  • Вытащить патрон с осветителем из корпуса, а после приложить небольшое усилие, чтобы вытащить освещение, невзирая на сопротивление крепежных элементов.

    Поворачиваем против часовой стрелки до освобождения держателей и извлекаем патрон лампы из блок-фары.

  • Как и в случае с поворотниками, закончить тем, что вернуть все на место в порядке обратном изъятию.

    Устанавливаем лампочку в обратной последовательности.

9.2. Замена ламп

Для заменыламп блок-фары выполните следующие операции.

ПРИМЕЧАНИЕ

Замена ламп для наглядности показана на снятой блок-фаре.

1. Откройте капот.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи…

3. …и снимите крышку фары.

ПРИМЕЧАНИЕ

Показана замена ламп левой фары. Лампы в правой фаре расположены симметрично, заменяют их аналогично.

4. Выведите пружинный фиксатор из крючков на отражателе…

5. …откиньте фиксатор…

6. …и выньте лампу головного света.

ПРЕДУПРЕЖДЕНИЕ

Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жировые пятна, удалите их спиртом.

7. Вставьте новую лампу в отражатель и зафиксируйте его пружинным держателем.

8. Установите на место крышку.

9. Поверните патрон лампы габаритного света по часовой стрелке (для правой блок-фары – против часовой стрелки) и извлеките его из блок-фары.

10. Извлеките из патрона бесцокольную лампу.

11. Вставьте в патрон новую лампу и установите патрон на место.

12. Поверните патрон лампы указателя поворота против часовой стрелки (для правой блок-фары – по часовой стрелке)…

13. …и извлеките его из блок-фары.

14. Поверните лампу против часовой стрелки и извлеките из патрона.

15. Установите новую лампу в патрон и патрон в блок-фару.

Для заменылампы бокового фонаря указателей поворота выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите боковой фонарь указателей поворота (см. «Замена бокового фонаря указателя поворота»).

3. Извлеките лампу из патрона.

4. Вставьте новую лампу в патрон, а патрон в корпус указателя.

5. Установите боковой фонарь указателей поворота в порядке, обратном снятию.

Для заменылюбой лампы в заднем фонаре выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите задний фонарь (см. «Замена заднего фонаря»).

3. Нажмите пальцами на фиксаторы…

4. …и снимите заднюю крышку фонаря в сборе с патронами ламп.

5. Нажмите на лампу, требующую замены, поверните ее против часовой стрелки и выньте из патрона.

6. При установке новой лампы выступы на лампе должны попасть в прорези на патроне. Затем зафиксируйте лампу в патроне, повернув ее до упора (на 90°) по часовой стрелке.

7. Установите детали в порядке, обратном снятию.

Для заменылампы в фонаре освещения номерного знака выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Нажмите на фиксатор и извлеките фонарь освещения номерного знака из отверстия в заднем бампере.

3. Отожмите фиксатор и снимите рассеиватель фонаря.

4. Извлеките бесцокольную лампу из патрона.

5. Установите новую лампу.

6. Установите детали в порядке, обратном снятию.

Для заменылампы в дополнительном стоп-сигнале выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Поверните патрон лампы дополнительного стоп-сигнала против часовой стрелки…

3. …и снимите его.

4. Нажмите на лампу, поверните ее против часовой стрелки и выньте из патрона.

5. Установите детали в порядке, обратном снятию.

ПРИМЕЧАНИЕ

Один из выступов на патроне лампы шире остальных. При установке сориентируйте патрон так, чтобы он совпал с более широкой прорезью, и поверните патрон по часовой стрелке до упора.

Для заменылампы в плафоне освещения салона выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите, преодолев усилие фиксаторов, рассеиватель плафона освещения салона.

3. Извлеките лампу из патрона.

4. Вставьте новую лампу.

5. Установите рассеиватель плафона.

Для заменылампы в плафоне освещения багажника выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отожмите фиксатор и извлеките плафон из отверстия в кузове автомобиля.

3. Нажмите на фиксатор и снимите рассеиватель плафона.

4. Отожмите пружинный контакт и извлеките лампу.

5. Вставьте новую лампу в плафон.

6. Установите детали в порядке, обратном снятию.

Для заменылампы подсветки патрона прикуривателя выполните следующие операции.

1. Снимите патрон прикуривателя и извлеките световод (см. «Снятие и установка патрона прикуривателя»).

2. Поддев отверткой, отсоедините от световода корпус лампы подсветки патрона прикуривателя.

3. Разжав края корпуса, сдвиньте…

4. …и извлеките патрон лампы подсветки.

5. Извлеките лампу из патрона и замените ее.

6. Установите детали в порядке, обратном снятию.

предыдущая страница10.9.1. Особенности конструкцииследующая страница 10.9.3. Замена блок-фары

Замена лампы через демонтаж блок-фары

В справочниках по ремонту Рено Сандеро описан более трудоемкий способ. Он занимает больше времени. А еще для ремонта понадобится ключ десятого размера.

  1. На аккумуляторе отключается «минус».
  2. Берется накидной ключ и снимается передний бампер.
  3. Снимается чехол-защита фары.
  4. Отключаются колодки проводов, которые подходят к фаре. Только после этого блок-фару можно будет вытащить.
  5. У нее есть защитная крышка, ее тоже нужно снять, отжав фиксирующий элемент.
  6. Получаем доступ к перегоревшей лампочке. Ее вытаскивают поворотом против часовой стрелки. Можно надавить слева и справа на него, если цоколь не поддается с первого раза.
  7. Устанавливается новая лампочка с цоколем H4.

Далее необходимо вернуть блок-фару обратно, надеть бампер и присоединить аккумулятор обратно.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
