Как сделать и установить ангельские глазки на ВАЗ 2106

Что готовим материал

Самый главный вопрос, который возникает в голове у автолюбителя, это из чего можно самостоятельно изготовить относительно дорогой вид тюнинга на авто. Сегодня в фаворе находятся светодиодные ангельские глазки, поэтому в статье мы рассмотрим именно этот вариант, тем более что подключить их, используя блок розжига, можно также легко, как и покупные изделия. Итак, чтобы сделать ангельские глазки своими руками, вам понадобятся:

пластмассовые прозрачные палочки. Здесь можно использовать шторный поводок для жалюзи;

Прозрачные палочки

• светодиоды или светодиодная лента;
• резисторы;
• блок розжига;
• банка. Она должна по своему диаметру соответствовать габаритам фар авто;
• батарейка на 9 вольт.

Помимо приведенных выше материалов, чтобы изготовить такую подсветку и правильно ее подключить, используя блок розжига, необходимы еще следующие инструменты:

• пилка;
• дрель с дисковой насадкой и сверлом 5 мм или надфиль;
• плоскогубцы;
• строительный фен. Его можно заменить на обычную духовку.

После того как вы удостоверились в том, что у вас для работы имеется все необходимое, можно приступать к сборке.

Ангельские глазки ВАЗ 2106

Установка “ангельских глазок” в ВАЗ 2106

Появилось время написать про установку ангельских глаз (в дальнейшем АГ). Фары, от времени, уже были в «потрёпанном» состоянии, и я уже давно собирался их заменить на новые, в сборе, и пара фар дальнего света «Освар» лежала купленная с год назад, дожидаясь своего времени. Теперь докупил комплект фар ближнего света, того же производителя.

получились очень яркие, как я хотел, можно приступать к их «внедрению») Оптика разбиралась по разному, стёкла дальнего света — удалось снять целыми, с помощью стр.фена, стёкла ближнего света не захотели сниматься с помощью нагрева, пришлось снимать варварским методом) аккуратно разбив стёкла.

необходимо было сделать отверстие для проводки в отражателе.

Кольца АГ по периметру точками посадил на прозрачный герметик Mannol

и отверстие с проводами загерметизировал.

Затем поставил на место стёкла фар. На дальний свет сразу установил прозрачные ФГ-16, давно лежали четыре стекла для ксенона.

После высыхания собрал фары и установил их на машину.

Провода АГ вывел между фар,

поставил разъёмы, одел в гофру. Подключал АГ по схеме:

для этого понадобится два реле

— 4х контактное и 5 контактное РС702., два диода, предохранитель. На схеме всё видно, как подключать, АГ могут включать автоматически при запуске двигателя, при включении ближнего или дальнего света — отключаются — защита АГ от перегрева от температуры галогеновых ламп и продление срока службы, так как при свете АГ всё равно видно плохо. Отключающая клавиша с подсветкой уже была установлена, подключил к ней.

Делаем своими руками ангельские глазки на семёрку

Конечно, ангельские глазки (АГ) есть в свободном доступе в магазине (об этом ниже), но настоящий Самоделкин получает удовольствие не столько от результата, сколько от процесса. Именно поэтому я начну эту статью с самодельных ангельских глазок.

Ангельские глазки из светодиодной ленты

Это, пожалуй, наиболее простое решение, за исключением покупки готовых глазок. Для его реализации тебе понадобятся:

1. Светодиодная лента.
2. Силиконовый прозрачный герметик.
3. Стабилизатор 12 В.

Стабилизатор мы будем собирать на микросхеме КР142ЕН8Б. А нужен он потому, что в бортовой сети автомобиля напряжение скачет от 12 до 14.5 В. С таким питанием светодиодная лента очень быстро сгорит.

Эти АГ будут повторять форму фары и располагаться по периметру отражателя. Прежде чем резать светодиодную ленту (СЛ), имеет смысл разобрать фару и измерить периметр. Итак, демонтируй передние фары с автомобиля и сними с них стекла. Они посажены на герметик, который надо удалить. Греть мы его не будем, поскольку знающие люди говорят, что на семерке это делать бесполезно: производитель почему-то применил термостойкий герметик. Придется его срезать и выковыривать. Вооружись плоскими отвертками и принимайся за дело.

Конечно, придется повозиться, но рано или поздно результат будет достигнут.

Блок-фара ВАЗ 2107 со снятым стеклом

Возьми рулетку и измерь отражатель по периметру. Именно такой длины светодиодная лента тебе нужна. Скорее всего, куска СЛ точно такого же размера отрезать не удастся, ведь лента режется только в определенных местах, которые я на фото ниже пометил стрелками.

Возможно, придется отрезать чуть больше и клеить внахлест, но это никак не отразится на качестве ангельских глазок. Теперь нужно превратить обычную светодиодную ленту в ленту бокового свечения. Для этого мы снабдим ее световодом, роль которого будет исполнять прозрачный герметик. Припаяй к ленте провода питания, разложи ее на столе и нанеси на нее «колбаску” герметика:

Дождись, когда герметик высохнет, и гибкий ангельский глаз готов. Осталось приклеить ее с внутренней стороны отражателя фары по его периметру.

Делай второй ангельский глаз, а эту фару уже можно собрать и установить на автомобиль. После установки второй фары у тебя получится следующее:

Светодиодная лента с боковым свечением

Бюджетные ангельские глазки в виде колец

Если ты все же предпочитаешь классические круглые АГ квадратным, то можешь повторить эту самоделку, которая к тому же весьма бюджетна.

Для изготовления таких ангельских глазок тебе понадобятся:

1. Два стержня из органического стекла длиной 30-50 см (зависит от диаметра глазок) и диаметром 8-10 мм.
2. Четыре белых сверхъярких светодиода диаметром 5 мм с проволочными выводами.
3. Четыре резистора номиналом в 1 кОм.
4. Провода.

Прежде всего на стержни, пока они ровные, нужно нанести светорассеивающую насечку. Сделать это можно при помощи плашки соответствующего размера, просто нарезав на стержнях резьбу.

Теперь из стержней нужно сделать кольца. Диаметр колец выбирай на свое усмотрение, все зависит от вкуса. Оптимально сделать по высоте отражателя. Так ангельские глазки будет легче крепить. Для того чтобы сделать кольца, стержни нужно разогреть в кипятке и быстро обернуть вокруг оправки нужного диаметра.

Теперь отрежь излишки стержня так, чтобы в кольце образовался зазор размером около 1 см. Если ты решил сделать ангельские глазки в форме незамкнутого кольца, то зазор можешь увеличить на свое усмотрение.

Теперь припаяй к аноду каждого светодиода по резистору. Определить, где у светодиода анод, несложно: его вывод изначально длиннее катода.

Спаивание светодиодов и резисторов

Теперь при помощи дрели сделай в торцах колец отверстия диаметром 5.5 мм и глубиной 7-8 мм. Капни в каждое отверстие по капле любого бесцветного нитролака и установи в них светодиоды с подпаянными резисторами. Когда лак застынет, спаяй светодиоды с резисторами параллельно и припаяй к ним питающие провода: к резисторам плюсовой, к катодам минусовой. Провода лучше брать разноцветные, чтобы при подключении не спутать полярность.

Теперь заизолируй схему при помощи изоленты, термоусадочной трубки или герметика (предпочтительней). Как только герметик затвердеет, АГ можно проверять. Для этого подключи провода питания к любому источнику постоянного тока напряжением 9-12 В. Это может быть батарейка «Крона», автомобильный аккумулятор или просто сетевой блок питания с подходящим напряжением.

Подключая ангельские глазки, не спутай полярность: на резисторы подавай плюс, на катоды минус. В противном случае светодиоды мгновенно сгорят.

Осталось установить АГ в фары. Сделать это можно при помощи герметика или пластмассовых стяжек.

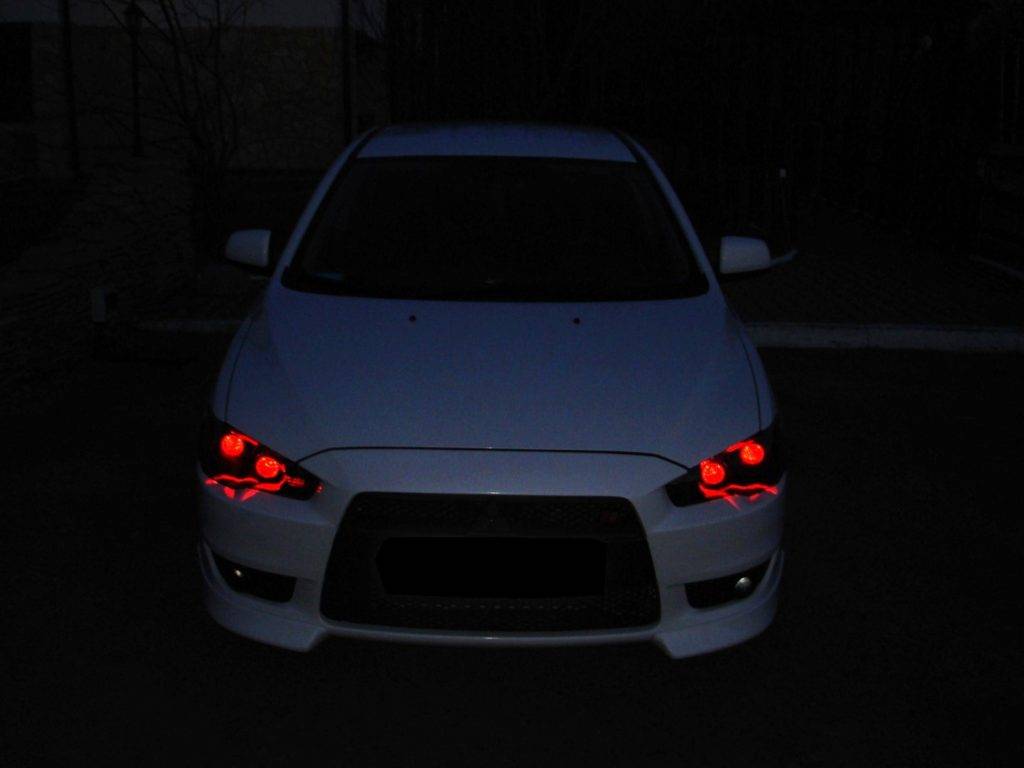

Можно ли использовать красные линзы

Технически подсветка может быть любого цвета, но лучше не выбирайте синий и красный. Сотрудники ДПС расценивают использование таких цветов в оптике, как имитацию «мигалок», и обязательно захотят с вами пообщаться по этому поводу. В крайних случаях могут даже забрать автомобиль на штрафплощадку. На «ангельские глазки» белого, жёлтого или оранжевого цвета они реагируют спокойно (в большинстве случаев). Многоцветные огни нередко рассматриваются сотрудниками ГАИ как вызов и незамедлительно вызывают соответствующую реакцию.

Какие штрафы предусмотрены за нарушение

Для любителей поспорить приведём выдержки из ПДД.

Для непонятливых предусмотрены санкции в виде штрафов:

• на граждан — 2,5 тыс. руб.;
• на должностных лиц — от 15 до 20 тыс. руб.;
• на юридических лиц — от 400 до 500 тыс. руб.

Помимо этого, неразрешённые приборы и приспособления конфискуются. Нарушителю также грозит запрещение эксплуатации ТС со снятием ГРЗ.

За такой тюнинг инспекторы ГИБДД наверняка выпишут штраф

Приступаем к работе

Чтобы согнуть палочки, нам понадобится какая-либо емкость цилиндрической формы. Для автомобилей, наподобие ВАЗ-2103 и -2106, идеальным выбором станет жестяная баночка из-под кофе. Но перед этим палочки нужно нагреть на открытом огне или в духовке. В последнем случае они кладутся на перевернутую крышку от сковороды. После небольшой термообработки палочки подлежат сгибанию. Для этого готовим пару плоскогубцев, лекало в виде банки и стул. Из духовки детали извлекаются при помощи первого инструмента (одними берут за конец, а вторыми обворачивают вокруг банки). Теперь ждем, пока остынет пластик. Когда он затвердеет, снимаем с жестяной банки уже образовавшиеся кольца. Лишние кончики палочек (они обязательно будут видны) обрезаем при помощи ножовки, чтобы у нас получился идеальный круг.

Варианта установки

Покупное изделие

Как уже говорилось, на сегодняшний день подобного рода тюнинг можно получить следующим образом:

купить в магазине. Но для отечественных машин это не самый лучший выход, да и не всегда удается подобрать кольца необходимого диаметра;

На вопрос «как сделать ангельские глазки?» существует два ответа, которые не сильно отличаются в плане реализации:

• сборка оптической системы из кольца (светодиодной ленты);
• изготовление системы освещения с помощью прозрачной трубки.

После того как вы решились на подобный тюнинг, следует выяснить, из чего будет делаться такая оптическая система. Но помните, что вам обязательно понадобится блок розжига, через который можно подключить самодельное осветительное устройство.

Установка «ангельских глазок» на «шестерку»

Для начала нам придется полностью снять и разобрать фары (не забудьте перед этим обесточить бортовую сеть машины). Далее нам предстоит снять стеклянную поверхность оптики. Если не удается это сделать на месте, пробуем слегка нагреть фару над той же газовой плитой. Иногда даже после этих манипуляций снять стекло не удается. В таком случае единственный выход из ситуации – разбить эту часть блок-фары. К счастью, оптика на «шестерку» стоит не очень дорого, поэтому волноваться относительно финансовых расходов не придется. Если на отражателе образовался мусор, непременно извлекаем его оттуда. Здесь нужно быть предельно аккуратным. Помните, что ни в коем случае нельзя дотрагиваться до поверхности отражателя руками и тем более использовать для чистки специальные спиртосодержащие вещества, порошок, бензин и так далее. Очищаем грязь только ватной палочкой или куском ветоши с негрубым ворсом. В противном случае дальность освещения фар будет составлять не более 5-10 метров.

Как далее происходит установка «ангельских глазок»? Края стекла обрабатываются герметиком. После этого кольцо диодами вверх кладется в фару. При этом насечки должны обращаться к лампе. Для надежности наносим на оставшиеся края стекла силиконовый герметик. Помните, что фара должна быть герметичной, иначе она постоянно будет потеть и мутнеть. Ждем 30 минут, пока герметик застынет, затем подключаем провода. Те, которые идут от «глазков», должны подключаться со старыми, что идут вместе с блок-фарой (ближний свет).

При желании можно подключить и другим образом. Сначала рассоединяем штепсель проводов, которые идут к габаритам и поворотам. Соединяем минус первых с плюсом последних (то есть два в один). Освободившийся «+» от габаритов будет использоваться для подключения пары «ангельских глазок». Минус можно присоединить под крепление сигналов. В таком случае «ангельские глазки» будут включаться не как ближний свет, а как габариты (со стороны смотрится очень эффектно!).

Как сделать “ангельские глазки” на ВАЗ 2107

Когда материалы и инструменты собраны, можно приступать к работе. Подсветка из светодиодной ленты изготавливается так:

• изготовить форму с периметром, соответствующим размеру фар “семерки” и планируемой форме «глазок»;
• разогреть прозрачную трубку феном или в духовке до температуры, при которой она начинает легко гнуться;
• используя плоскогубцы, согнуть разогретую трубку по периметру шаблона;

Важно: нельзя допускать перегрева трубки, иначе в ее материале появятся пузырьки.

• дождаться, пока трубка остынет;
• сделать на трубке насечки с шагом 2 мм;
• вставить в трубку светодиоды (светодиодную ленту);
• последовательно спаять светодиоды (светодиодная лента может быть спаяна или обрезана лишь в предусмотренных производителем местах);
• подпаять резисторы и провода к светодиодам (номинал резисторов зависит от длины ленты и типа светодиодов);
• зашлифовать и заизолировать и места пайки.

Если используются не светодиоды, а светодиодная лента, трубку можно заменить пластиковой полоской.

Необходимо тщательно проверить качество сборки, прежде чем устанавливать “ангельские глазки” в фары.

Немного о подключении

Вообще установка и подключение во многом зависит от конкретного автомобиля и его конструктивных особенностей. Но некоторые общие и очень важные моменты выделить стоит.

Для начала такие элементы как ангельские глазки выступают в роли дополнительного устройства освещения в составе транспортного средства. Потому их наличие попадает под требование, предъявляемое к ДХО. Как вы поняли, это дневные ходовые огни.

А по правилам их включение должно происходить одновременно с запуском мотора, а отключение при остановке. Плюс ДХО обязаны отключаться, когда включается головной свет. Это говорит нам о том, что соединение глазок следует осуществлять согласно схеме подключения дневных огней.

Один из вариантов предусматривает использование клемм мама в количестве 4 штук и одного пятиконтактного реле. Минус от глазок идет на корпус, а плюс следует на реле.

Но обычно проще использовать контроллер ДХО для подключения. Его не составит труда приобрести в любом магазине автоэлектроники. Тут просто отталкивайтесь от схемы, которая идет в комплекте.

Напомню один немаловажный нюанс. При использовании светодиодов применяется стабилизатора тока. Если это ленты со светодиодами, тогда берется стабилизатор напряжения. А вот для CCFL колец нужен блок розжига.

(Пока оценок нет)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Ангельские глазки – красивое эффектное изобретение BMW, сегодня пользуется огромной популярностью у автовладельцев разнообразных машин.

Мы расскажем, как поставить ангельские глазки на ВАЗ 2110 своими руками, используя смекалку, изобретательность, некоторые подручные материалы и светодиоды.

Ангельские глазки на ВАЗ 2110

Для первого примера возьмем фары Киржач и рассмотрим, как можно сделать тюнинговые ангельские глазки передних фар.

• 1 Варианты
• 2 Установка
• 3 Задние фары

Как сделать своими руками

Читатели моего сайта интересуются, как сделать ангельские глазки своими руками, после тока как начитаются статей в интернете. По статистике 99% сталкиваются с этим впервые и в основном хотят сэкономить денежку. Нормативов по силе света и других параметров они не знают, соответственно получается не очень хороший результат.

В качестве источника света можно использовать торцевую (угловую) светодиодную ленту или обычную плоскую.

В интернете самый популярный вариант изготовления светодиодных ангельских глазок своими руками из прозрачного оргстекла или пластика. На него наносят неглубокие углубления, а с торцов вставляют светодиоды на 0,2 или 0,5 Ватта. Как вы понимаете, мощность слишком мала, свет будет рассеиваться вперёд и внутрь, и снижаться внутри прозрачного материала. Такое светодиодное кольцо полноценно будет видно только ночью, яркость на уровне обычного габарита.Даже не помогут мощные LED диоды на 1W, 3W, 5W.

Чтобы не сломать текстолит, сначала вырезать круг и затем убрать середину. Сделать токопроводящие дорожки и остаётся паять LED. Этот способ достаточно затратный то по времени и материалам. Для сравнения, самое дешевое диодное кольцо на 20 светодиодов стоит от 80руб на Aliexpress, доставка уже включена с цену.

Чтобы оно светило на уровне престижного автомобиля, требуется мощность 5-10 Ватт и световой поток от 300 люмен, и свет должен идти только вперёд.

Еще один из способов, это применить гибкую световую трубку, которая чаще всего вставляется в фары в качестве габаритных огней. Трубку можно обрезать и сделать кольцо, форму оно будет держать за счёт контакта с отражателем. Двухцветная трубка сможет выполнять функцию габаритов и сигналов поворота.

Создаем красоту

Когда все перечисленные материалы и инструменты собраны, можно без опасений приступать к созданию на ваз или приору «ангельских глазок». Чтобы у вас все получилось правильно и быстро, необходимо придерживаться следующей инструкции:

Изогнутые трубки

• проводим разогрев прозрачной трубки до момента, когда он начинает гнуться и легко поддаваться необходимым деформациям. Нагреть трубку можно с помощью строительного фена или обычной духовки;
• берем круглую форму. В ее роли следует использовать округлую салатницу или кофейную банку. С помощью плоскогубцев нагретую пластмассовую трубку огибаем по периметру округлой формы;

• далее ожидаем полного застывания трубки;
• после этого отпиливаем края таким образом, чтобы в трубку можно было установить светодиоды;
• затем собираем резистор и светодиоды, тщательно изолируем контакты и шлифуем места спайки;
• потом на трубке необходимо сделать насечки с шагом примерно в 2-2,5 мм. При этом от краев следует отступить на 1–1,5 см;

Насечки на трубе

• для того чтобы свечение, исходящее от светодиодов, получилось равномерным и достаточно ярким, насечки следует располагать ближе к центру. При этом их нужно делать более глубоко: посередине – 5 мм, а на концах – 2 мм;
• после этого необходимо спаять диоды, обязательно соблюдая последовательность, чтобы текущий по ним ток уравнивался. Разрезать и спаивать ленту надлежит только в специально отведенных для этого местах;
• окончательно вставляем в трубку светодиоды.

В результате торцы колец должны иметь отверстия в длину 5-7 мм, а в диаметре – 5 мм. Чтобы закрыть концы пластиковой трубки рекомендуется использовать фольгу. Если используется светодиодная лента, ее просто приклеивают к пластиковой полоске. При этом спайка ленты ведется по стандартной схеме. Перед установкой на машину вашей самодельной системы «ангельские глазки», обязательно проверьте ее на качество сборки, свечение светодиодов и прочность полученной конструкции. В противном случае при обнаружении неполадок после установки устранить дефекты будет очень проблематично.

Ангельские глазки из светодиодной ленты

Кольца с двумя светодиодами имеют существенные недостатки. Во-первых, они разомкнутые. Во-вторых, недостаточно яркие, чтобы использовать в качестве дневных ходовых огней. Ангельские глазки из светодиодной ленты лишены таких недостатков. Для их изготовления понадобятся:

• лист оргстекла толщиной 5-7 мм;
• полотно от ножовки по металлу;
• приспособления для вырезания круглых отверстий большого диаметра (балеринка);
• лента с большим количеством светодиодов на метр длины;
• пленка рассеивающая;
• прозрачный клей;
• скотч термостойкий. Алюминиевый;
• паяльник, припой;
• провода с клеммами;
• термоусадочная трубка.

Для начала размечают на листе оргстекла будущие кольца. Затем выпиливают их, сначала по внешнему диаметру. Выпиливать их следует только ручным лобзиком или балеринкой. Если использовать электролобзик, оргстекло будет плавиться в месте реза.

Полученный круг проверяют по месту на фаре, если необходимо, корректируют размер. После проверки можно выпиливать внутреннюю часть.

Для лучшего свечения снаружи кольца обклеивают специальной рассеивающей пленкой. Если ее нет, то можно сделать насечки ножовочным полотном или просто заматовать мелкой наждачной бумагой.

Теперь можно установить ленту. Прежде, чем приклеивать, нужно аккуратно прикрепить маленькие кубики — шести штук будет достаточно — из оргстекла между светодиодами таким образом, чтобы расстояние между диодами и поверхностью кольца получилось около двух мм. К готовому кольцу лента крепится путем приклеивания этих кубиков.

Перед тем, как закрепить ленту на кольцах, к ней нужно припаять провода и залить места пайки силиконовым герметиком.

Готовые кольца уже можно проверить, подключив их к источнику питания 12 вольт.

Подключение к питанию

Готовые ангельские глазки обычно подключают к питанию габаритных огней автомобиля. Это самый простой и эффективный способ, так как не нужно прокладывать дополнительную проводку и делать отдельный выключатель. Обязательно следует соблюдать полярность — в отличие от обычной лапы накаливания светодиод как попало не подключишь. Если перепутать плюс и минус, он гореть не будет.

Требуется аккуратно просверлить в отражателе фары либо противотуманки небольшое отверстие, только чтобы в него проходили провода. После окончательной установки кольца и сборки фары, его нужно будет залить герметиком.

Подобным образом можно изготовить и установить ангельские глазки своими руками не только в фары автомобиля. Противотуманки тоже можно украсить светодиодными кольцами. Фары мотоциклов и скутеров        тоже будут прекрасно смотреться, если установить в них самостоятельно изготовленную светодиодную подсветку.

https://youtube.com/watch?v=hoMNhZTyOB8

Как самим сделать ангельские глазки

Световое устройство можно купить уже готовым или приобрести детали по отдельности и самостоятельно собрать. Правда, сделать своими руками можно лишь светодиодные ангельские глазки. Сборка неоновых и кластерных глазок требуют сложного оборудования и профессиональных навыков.

Важно понимать, что установка и готовых наборов глазок, и самодельных устройств требует последующего прохождения экспертизы, внесения изменений в ПТС. Если вы не уверены, что сможете подобрать детали и собрать оборудование так, чтобы оно будет соответствовать требованиям ГОСТ, то лучше доверьте это дело профессионалам

Пошаговая инструкция изготовления колец

Основная часть самодельных ангельских глазок — прозрачный пластиковый стержень, способный выдерживать высокие температуры. Купить его можно в магазинах штор, гардин и жалюзи. Вам понадобится 2 таких прутика (цена за набор из 10 шт. — 400–500 р. в зависимости от диаметра трубок). Ещё понадобятся 4 диода с мощностью 3–5 W в сборке с резисторами (они продаются наборами по 10–15 штук и стоят в районе 150 рублей).

Порядок изготовления ангельских глазок:

1. Отрезаем нужную длину пластиковой трубки с запасом 4–5 см (длина для каждого кольца определяется по формуле 3,14 х D, где D — внутреннее сечение фары вашего автомобиля).

Перед тем как ставить заготовки в фары, надо проверить их работоспособность. Подключите к источнику постоянного тока 12 вольт — кольца должны загореться ровным светом. Обязательно слегка потрясите глазки — если они потухнут или начнут моргать, значит где-то плохо закреплены провода.

Видео: альтернативный вариант изготовления ангельских глазок из светодиодной ленты

Устанавливаем и подключаем глазки на авто

Сначала надо убрать стёкла каждой фары. Если они поставлены на каучуковый герметик, то его можно легко размягчить промышленным феном. От термоустойчивого герметика придётся избавляться, разрезая его по кусочкам. После того как стекло будет снято, надо прикрепить кольца по контуру отражателя. Это можно сделать с помощью двустороннего скотча или термоклея.

Когда ангельские глазки будут закреплены, их надо подключить к бортовой сети автомобиля. Пропускаем провода в моторный отсек через технологические прорези. Теперь под капотом отыскиваем двухштекерную колодку подключения подфарника (левая располагается в районе бачка омывателя лобового стекла, а правая — в районе аккумуляторной батареи). Разъединяем эти две колодки и берём жёлтый провод. Далее возможны следующие варианты действий:

1. Если надо, чтобы ангельские глазки загорались вместе с габаритными огнями, то припаиваем или закручивает «плюсовой» провод от глазок к клемме типа «папа» от двухштекерной колодки. Минусовой провод ангельских глазок необходимо подключить к кузову авто.
2. Чтобы ангельские глазки загорались вместо габаритных огней, то из двухштекерной колодки вынимаем клемму типа «папа» и вытягиваем провод наружу (он нам больше не нужен). На освободившееся место припаиваем плюсовой провод глазок, минусовой провод присоединяем к кузову.

Для «щадящего» способа (с автоматическим отключением ангельских глазок при включении ближнего или дальнего света фар) нам нужны два реле РС 702. Делается подключение по схеме:

1. Жёлтый «плюсовой» провод габаритов вынимаем из двухштекерной колодки.
2. Клемму «мама» закрепляем с клеммой «87» на реле РС 702.
3. На клемму «30/51» ставим плюсовой провод от ангельских глазок.
4. Клемму «86» соединяем с кузовом машины.
5. С реле ближнего света и реле дальнего света (они находятся под правым брызговиком машины) делаем ответвления с клеммы «86» и припаиваем к диодам Д1 и Д2.
6. Подключаем ответвления с диодами к клемме «85» реле РС 702.

Ангельские глазки смотрятся современно и привлекательно. Но надо сто раз подумать, прежде чем ставить их на своё авто. Одно дело, когда эта «фишка» является частью штатного комплекта покупаемого автомобиля — в этом случае вы ничем не рискуете

Когда же речь идёт о тюнинге, то важно следить, чтобы глазки отвечали требованиям ГОСТ по цвету и яркости испускаемого света. Нарушение предписанных правил повлечёт лишение прав на срок от 6 до 12 месяцев

Как купить «Ангельские глазки» для Жигулей

На рынке не так уж и много достойных вариантов решений тюнинга фар для вазовской «классики». Самый простой ход — это купить готовую альтернативную оптику, заточенную под конкретную модель авто. Например, для автомобилей Ваз 2107, 2105 и 2104 есть отличные готовые решения, которое помогут выделиться из потока других машин.

Стоят такие фары от 4000 руб. до 6000 руб. Их можно приобрести в комплекте с задними тюнингованными фарами того же стиля. Это будет стоить около 7000 — 8000 рублей.

Вот примеры некоторых из них.

1. Светодиодное кольцо Его стоимость варьируется от 400 до 600 рублей в завимости от размера.
2. Гибкие светодиодные трубки разного цвета Цена вопроса: от 450 до 750 рублей.
3. Halo кольца для легкой установки Цена вопроса: от 450 до 700 рублей.

Устанавливаются эти приборы в зависимости от конструктивных особенностей. Если вы покупаете готовое решение, то всегда пользуетесь прилагаемой инструкцией по установке.
