Распределительный щит в доме: схема, устройство, примеры.
Вводный автомат представляет собой коммутационное устройство, пропускающее ток в нормальном режиме работы и размыкающее электрическую линию в случае возникновения перегрузки или короткого замыкания. От автоматического выключателя, расположенного после счётчика такое устройство отличается лишь номиналом и схемой подключения. Если защитный автомат, подключенный между прибором учёта и розеткой, используется для того, чтобы в момент возникновения внештатной ситуации отключить питание от одной ветки электролинии, то вводный автоматический выключатель, срабатывая, отключит сразу весь дом или квартиру. Вводные автоматы применяются для защиты электропроводки жилого здания и включенных в сеть бытовых приборов от повреждений, вызванных перегревом в результате резкого повышения силы тока в электрической цепи. Установка защитного автомата на вводе в дом или квартиру даёт возможность также при необходимости выполнения каких-либо электротехнических работ обеспечить их безопасность, обесточив сеть.
Что должно быть в щитке
Есть несколько вариантов компоновки щитка — это касается места установки вводного автомата и счетчика. В частном доме могут счетчик поставить на столбе, а автомат — на фасаде дома, почти под крышей.
Электрощит
В некоторых многоквартирных домах счетчики стоят в боксах на лестничных клетках. В этом случае шкаф нужен только под УЗО и автоматы. В других случаях он стоит в квартире. При модернизации электросети, шкаф придется приобретать с расчетом, чтобы туда поместился и счетчик тоже или покупать отдельный бокс под счетчик с вводным автоматом.

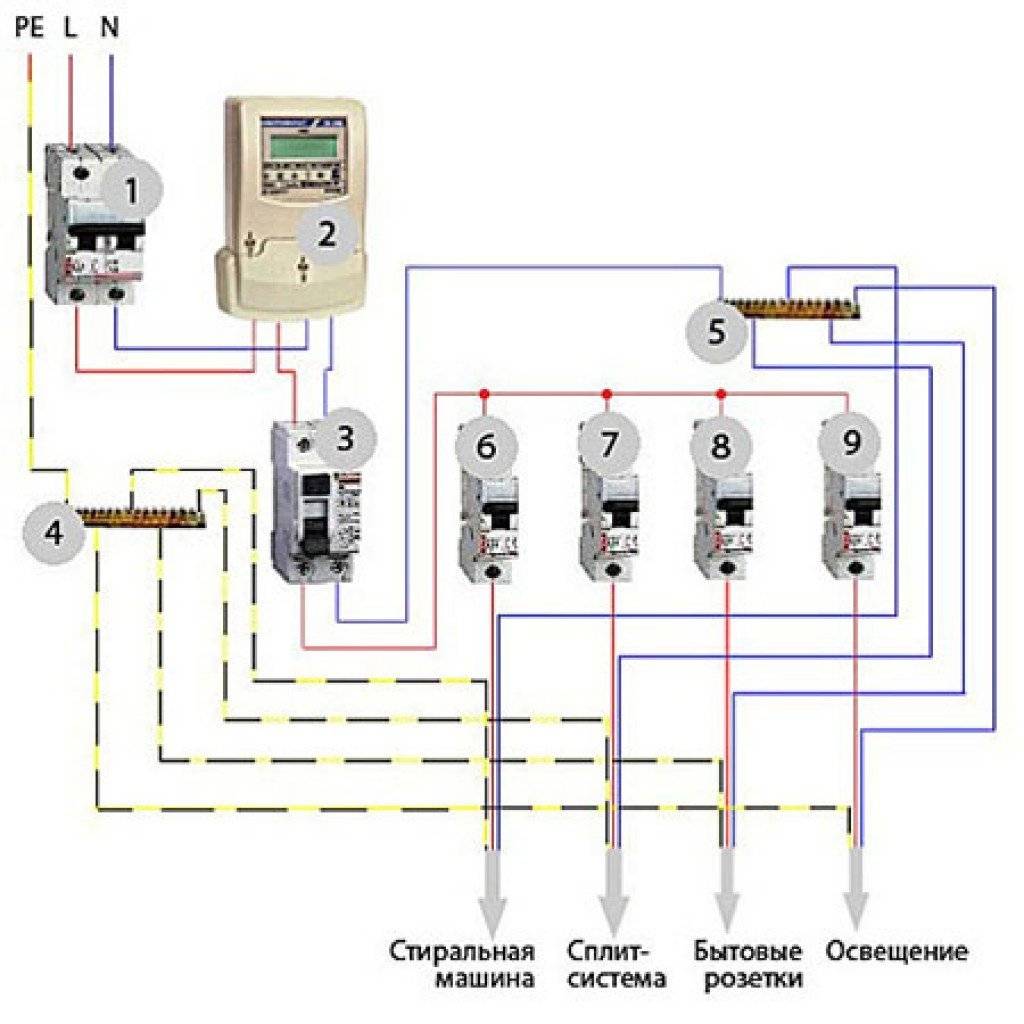

Схема электросети для небольшого дома или квартиры
При составлении схемы электропитания очень важна безопасность. В первую очередь она обеспечивается для людей: при помощи УЗО — устройства защитного отключения, которое устанавливается сразу после счетчика. Это устройство срабатывает, если ток утечки превышает пороговое значение (произошло замыкание на «землю» или кто-то сунул пальцы в розетку). Это устройство разрывает цепь, минимизируя возможность поражения электротоком. От УЗО фаза поступает на входы автоматов, которые тоже срабатывают при превышении нагрузки или при коротком замыкании в цепи, но уже каждый на своем участке.
Во вторую очередь необходимо обеспечить нормальную работу бытовой техники и электроприборов. Современная сложная техника управляется микропроцессорами. Им для нормальной работы требуется стабильное питание. Понаблюдав некоторое время за напряжением в нашей сети, его стабильным не назовешь: оно изменяется от 150-160 В до 280 В. Такой разброс импортная техника не выдерживает. Потому хотя-бы некоторые группы автоматов, подающих питание на сложную технику, лучше включить через стабилизатор. Да, стоит он немало. Но при скачках напряжения первыми «летят» платы управления. Они у нас не ремонтируются, а просто меняются. Стоимость такой замены — около половины стоимости устройства (больше или меньше зависит от типа устройства). Это вряд ли дешевле. Собирая электрощиток своими руками, или только его пока планируя, помните об этом.
Один из примеров компоновки щитка для небольшой схемы — на 6 автоматов
Устанавливается стабилизатор на одну или несколько групп и включается после УЗО и перед групповыми автоматами. Так как устройство это немаленькое, в щиток его установить не получится, а вот рядом — пожалуйста.

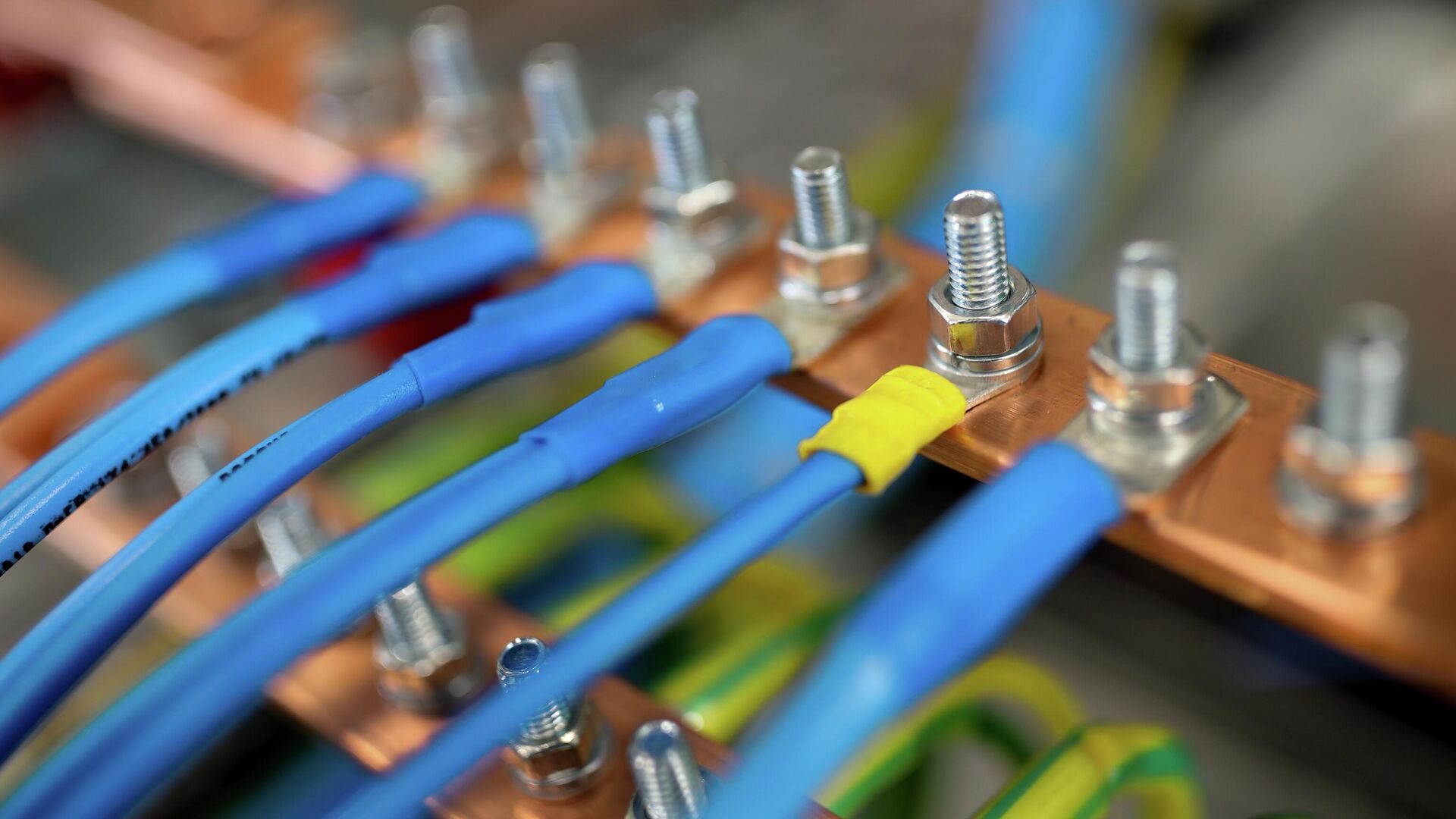

Также в щитке устанавливаются две шины: заземления и зануления. На шину заземления заводятся все заземляющие провода от приборов и устройств. На «нулевую» шину провод приходит от УЗО, и подается на соответствующие входы автоматов. Обозначается ноль обычно буквой N, при разводке принято использовать синий провод. Для заземления — белый или желто-зеленый, фазу ведут красным или коричневым проводом.

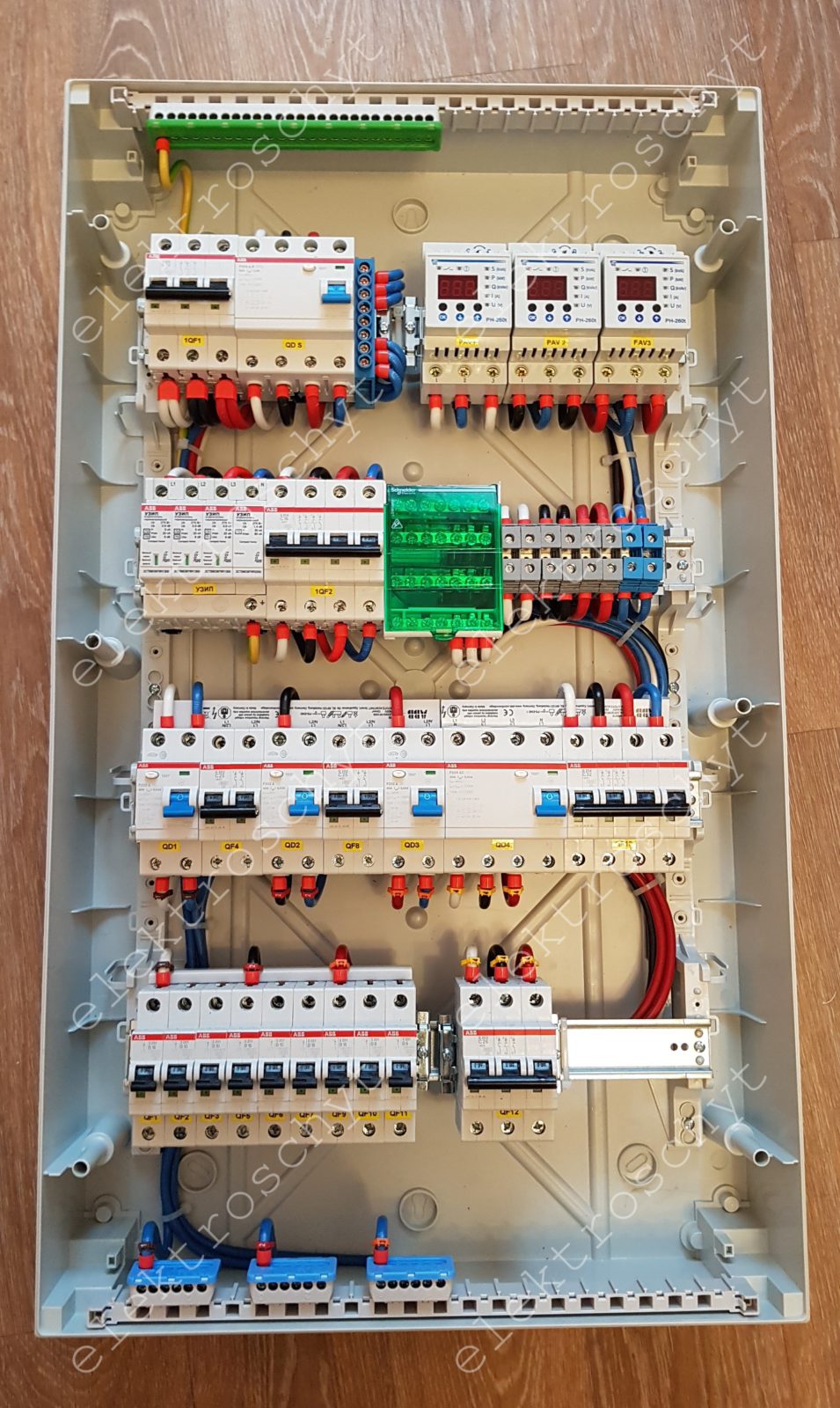

Один из вариантов собранного небольшого щитка
При самостоятельной сборке электрического щитка, нужно будет приобрести сам шкаф, а также рейки (называют DIN-рейки или ДИН-рейки), на которые крепят автоматы, УЗО и переключатели. При установке реек, проверьте уровнем их горизонтальность: не будет проблем с креплением автоматов.
Один из вариантов DIN-реек в корпусе щитка
Все автоматы должны между собой соединяться. Это можно сделать при помощи проводников — соединяя последовательно их входы, или при помощи готовой соединительной гребенки. Гребенка — надежнее, хотя и стоит дороже, но если учесть время, которое вы потратите на соединение всех автоматов, то вряд ли несколько десятков рублей имеют такое принципиальное значение.
Соединительная гребенка для автоматов в электрощите: ускорит процесс самостоятельной сборки
Схема на несколько групп
Не всегда схемы электропитания просты: групп потребителей разбивают по этажам, отдельно выводят хозпостройки, освещение гаража, подвала, двора и придомовой территории. При большом количестве потребителей кроме общего УЗО после счетчика, ставят такие же устройства, только меньшей мощности — на каждую группу. Отдельно, с обязательной установкой персонального защитного устройства, выводят электропитание для ванной комнаты: это одно из самых опасных помещений в доме и квартире.
Очень желательно поставить защитные устройства и на каждый из вводов, которые идут на мощную бытовую технику (более 2,5 кВт, а такую мощность может иметь даже фен). В купе со стабилизатором они создадут нормальные условия для эксплуатации электроники.
Тоже не самая сложная схема, но с более высокой степенью защиты — больше УЗО
В общем, при разработке точной схемы, вам придется найти компромисс: сделать систему безопасной и не потратить при этом слишком много денег. Оборудование брать лучше проверенных фирм, а оно стоит прилично. Но электросети — не та область, в которой можно экономить.
Что такое однолинейная схема электроснабжения?
К сведению! Фото — однолинейная схема Существует два типа таких схем : Расчетная; Исполнительная. На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. Исполнительная принципиальная однолинейная схема используется для перерасчета действующей системы подачи энергии. Также есть возможность создавать персональный каталог из устройств, которых нет в базе данных программы. И это не зависит от количества фаз и проводов. Пример оформления однолинейной схемы жилого дома представлен на рис. Дальнейший порядок согласований зависит от особенностей проекта, но первое согласование визирует ответственный за электрохозяйство со стороны потребителя. Почему однолинейная? Часто такую схему проектируют уже после того, как были совершены просчеты по проводам и кабелям. При составлении подобного документа в обязательном порядке должна отображаться такая информация: все приборы и потребители, входящие в сеть; состояние сети; недостатки, выявленные в процессе исследования и разработки однолинейной схемы. В качестве примера выбрана типовая схема офиса, дома, квартиры или другого подобного объекта.
Цифра в такой схеме отвечает за определение количества фаз, а перечеркнутая косыми отрезками линия — это определение фазы. Поскольку в документе есть главное — информация. Длина кабелей и проводов должна отображаться в масштабе с особой точностью, также отображается их точная схема их раскладки. На электрической схеме должен указываться тип, а также расположение приборов учета, плюс указываются потери электрической энергии, которые происходят во время передачи по линиям электропередач.
Иногда её проектируют после того, как будет рассчитана потребность проводов и питающих кабелей. А не искать ее на файлопомойках и мусоросборках. В большинстве случаев, это необходимо для внесения серьезных изменений в уже устанавливающийся проект. Для отличия на схеме обозначений выводов контактов от других обозначений обозначений цепей и т. При обращении в нашу компанию, мы, при необходимости, предоставляем заказчикам для ознакомления пример однолинейной схемы, разработанной нашими специалистами.
Работа в программе Rapsodie существенно ускоряет процесс компоновки шкафа и минимизирует возможность возникновения ошибки. Назначение однолинейной схемы.. Приборы, обеспечивающие учёт электроэнергии, согласно техническим условиям наносятся на схему. Как читать электрические схемы. Урок №6
Простая схема подключения электрощита частного дома 15 кВт
Они снимаются после того, как щит установлен в стене. Размеры различные — вытянутые вверх, в ширину, квадратные. Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться. Какие кабели использовать для внутреннего соединения и для цепей, выходящих из распределителя?
По намеченным линиям делается прорезь болгаркой. Это общепринятые стандарты, к которым удобно прибегать для экономии времени.
Для того, чтобы сработало электронное УЗО, потребуется напряжение, и оно сработает только после включения вводного автомата. Схема сборки распределительного щитка в квартире Если вы проживаете в старой квартире, которая имеет всего одну комнату, тогда эта схема может выглядеть, как изображено ниже: В этой схеме подключения распред щитка нет PE шины.
При покупке электрощита не экономьте. Если все сделано правильно, можно считать, что щиток готов к эксплуатации. Не допустите плавления изоляции, иначе в дальнейшем произойдет короткое замыкание.
Нужно знать перед сборкой
Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться. Если дифавтоматом защищать несколько линий, то на каждую понадобится дополнительно устанавливать свой АВ если, конечно, для вас важна селективность системы, и вы не желаете ее нарушать. Если имеются определенные навыки, то лучше все проверить с помощью прибора всю проводку на предмет коротких замыканий. Рассчитать общую нагрузку по мощности каждой группы.
Они различаются по некоторым параметрам, кроме этого электронно-механические несколько дороже. Она отсутствует по причине того, что старые квартиры просто не имеют заземления. Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. Все очень просто: берется отвертка и заводится в отверстие, после чего нужно с силой оттянуть защелку. В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения.
Схема сборки распределительного щитка Чтобы электропроводка была безопасной и смогла выдержать нагрузку вам необходимо изучить схему монтажа электрического щитка. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде. Подключение входного автомата и УЗО Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО ставьте перемычку медным проводом выбранного сечения. Если вы не ограничены бюджетом, то это самый лучший вариант сборки и комплектации трехфазного щитка. Поэтому используется крайне редко. Две простые схемы щитка для дома. УЗО или диф? Плюсы и минусы.
Алгоритм распределения нагрузки по трем фазам
Как уже сказано, надо собрать всю однофазную нагрузку и распределить ее равномерно между фазами. Причем фокус в том, чтобы подобрать все так, чтобы мощные приборы, подключенные к одной фазе не вызывали отключение по перегрузке. Это возможно если суммарная мощность работающих устройств будет не больше номинала, или если эти приборы не будут работать одновременно.
Квартирный щит 380 В может быть и не очень большим
Общие принципы группировки нагрузки для автоматов
Самая надежная и простая в обслуживании схема — когда на каждую группу потребителей или мощное устройство стоит отдельный автомат, а вкупе с ним УЗО. Но такая схема, во-первых, дорога, во-вторых, требует просто огромного шкафа, что тоже недешево. Поэтому стараются подключить несколько линий на один автомат, но объединять их надо следуя определенной логике. Иначе разобраться что к чему при срабатывании автомата будет очень непросто. Стоит придерживаться следующих правил:
- Розетки и освещение одного помещения подключать через разные автоматы. В таком случае при проблемах в одной из групп помещение не окажется полностью обесточенным.
- «Мокрые» помещения — ванну, кухню, баню — не группировать с «сухими». Во-первых, в помещениях с повышенной опасностью автоматы должны быть с другими параметрами, во-вторых, именно во влажных помещениях и возникают обычно проблемы.
- Уличное освещение и уличные розетки вообще должны быть отдельно — на отдельных автоматах. К ним можно подключить хозпостройки.
- Питание привода ворот и охранное освещение — тоже отдельные автоматы.
Сделать план трехфазного электрощита — распределить нагрузку между тремя фазами
Чтобы формировать группы было проще, составляете список линий и нагрузку на них. Должно быть указано помещение, название линии и мощность подключенной нагрузки. Глядя на эту таблицу, следуя описанным выше правилам, собираете группы. При этом надо еще следить чтобы нагрузка была распределена более-менее ровно.
Читать также: Как согнуть квадратный профиль
Проверка групп
После того как вы на бумаге набросали группы, проводите проверку. Садитесь и думаете, что будет, если сработает каждый из автоматов, насколько катастрофичными будут последствия для каждого помещения.
Щит на 380 В для частного дома своими руками собрать можно, но надо сначала придумать как распределить нагрузку
Например, если в двухэтажном коттедже подключить все розетки первого этажа и освещение второго на один автомат, и освещение первого, розетки второго на другой, а технику на третий, то при срабатывании любого из автоматов ситуация будет аховой.
Вот в таком русле проигрываем ситуации с отключением каждого автомата. Желательно, чтобы в помещении оставались или рабочие розетки или они были в соседнем. Тогда, при необходимости, можно будет и оборудование подключить и освещение.
Сегодня очень часто частные дома стали подключать к трехфазной электросети. Также в некоторых новых многоэтажках в квартиры начали заводить три фазы вместо одной как раньше. Как правило, при данном подключении местные сетевые компании выделяют на дом или на квартиру мощность 15 кВт. Это означает, что номинал вводного автоматического выключателя должен быть 25 А. Для небольших офисов, кафе и т.д. выделяют большую мощность. Поэтому в их щитах номиналы вводных автоматов будут совершенно другими.
Подключение к 3-х фазной электросети обуславливает установку трехфазных электрощитов. Ниже разберем пять разных вариантов простых трехфазных схем для распределительного щита.
Все схемы простые и носят рекомендательный характер. Они наглядно показывают суть самих подключений разных защитных устройств в одном щитке. К разработке схемы каждого щита нужно подходить индивидуально, так как у всех условия разные. Система заземления в представленных вариантах TN-S.
Специфика сборки щитка в деревянном доме
Повышенная степень горючести и риски пожарных ситуаций предусматривают особый порядок монтажа щитка в домах из дерева. Изначально пиломатериал пропитывается антипожарными средствами, которые могут удерживать огонь до 20 минут. Чтобы исключить возможность возгорания, понадобится придерживаться строгой последовательности работ.
Нюансы выбора материалов
Проводка в потолке из дерева в металлической гофре
При подборе материалов учитываются такие нюансы:
- Деревянный дом допускается электрифицировать только медным кабелем. Провод должен иметь маркировку «нг» и LS – двухслойная негорючая изоляция.
- Выбор сечения проводника. Можно рассчитать по формулам или воспользоваться таблицей ПУЭ.
- Все точки проводки, в том числе розеточно-осветительные, заземляются.
- Разрешено применять трех-, четырехжильный провод.
- Обязательная установка УЗО для защиты пробоя по корпусу и возгорания бревен.
- Установка для каждой линии или группы отдельного автомата с мощностью в соответствии с суммарной нагрузкой на сеть.
- Отдельный прибор выключения на каждую группу. Для двухэтажного здания достаточно модели 25 А на вводе и отдельно для группы – прибора на 16 А.
- Выбор розеток в зависимости от способа прокладки проводки – скрытого или открытого.
Требования к распредщитку
Правильный электрощиток для дома из дерева – металлический, который не контактирует с пиломатериалом. Толщина стенки изделия – от 1 до 2 мм, но при коротком замыкании электрическая дуга прожигает металл. В этом случае можно отделать стену кирпичом и поставить на готовую поверхность бокс. Второй вариант прослойки – асбестоцементная плита или укладка под короб отреза асбестовой ткани, сложенного в несколько раз.
Подключение трехфазного счетчика прямого включения
13 Июл 2018г | Раздел: Электрика
Здравствуйте, уважаемые читатели сайта sesaga.ru. Для учета потребляемой электрической энергии в трехфазных четырехпроводных цепях переменного тока применяют трехфазные электрические счетчики, разделяющиеся по типу подключения на счетчики непосредственного включения, полукосвенного и косвенного включения.
Счетчики полукосвенного и косвенного включения предназначены для работы в мощных электрических сетях и применяются для учета энергии на крупных строительных объектах, промышленных предприятиях, заводах и т.п.
Счетчик измеряет потребляемую энергию с помощью разделительных трансформаторов тока, которые устанавливают на каждую фазу. Трансформаторы преобразуют входной сигнал тока до определенной величины, который затем поступает в измерительную часть счетчика.
Отсюда и происходит название способа включения, потому что в процессе измерения ток сначала проходит через трансформаторы и понижается до рабочего диапазона счетчика, и только потом попадает в его измерительную часть. Поэтому за счет применения трансформаторов счетчики косвенного и полукосвенного включения могут работать с нагрузкой в несколько раз превышающей их рабочий ток.
Счетчики непосредственного включения применяются для учета потребляемой энергии в электрической сети маломощного потребителя. Измерение электроэнергии осуществляется внутренней схемой самого счетчика, которая подключается непосредственно к трехфазной четырехпроводной сети переменного тока. И хотя такое включение ограничено максимальным током, который способен пропустить счетчик и ограничено величиной 100 Ампер, однако этого тока вполне достаточно для домашней электрической сети.
На примере трехфазного счетчика непосредственного включения «Энергомера» я расскажу Вам, как его включить в трехфазную сеть. В принципе, схема подключения дается в руководстве по эксплуатации и дополнительно изображена на корпусе счетчика, поэтому проблем с подключением возникнуть не должно. Однако эти схемы имеют один минус – на них не показано включение коммутационной аппаратуры.
Сейчас мы этот минус устраним. Итак. Для подключения нам понадобится счетчик, два автоматических выключателя и нулевая шинка. Автомат, который будет стоять на вводе (перед счетчиком), желательно установить четырехполюсный, чтобы при необходимости или возникновении аварийной ситуации можно было полностью отключить себя от линии.
Чтобы добраться до клеммной колодки необходимо открутить винт и снять нижнюю крышку. На рисунке винт обозначен кружком.
Сначала подключим вводной автомат. С выходных клемм автомата фазы А, В, С (белый провод) подключают на входные клеммы счетчика 1-3-5, а ноль N (синий провод) на клемму 7.
В процессе монтажа провод от изоляции очищают следующим образом: конец провода, подключаемый к выходной клемме автоматического выключателя, очищают от изоляции на длину 8 – 10 мм, а конец, подключаемый к клемме счетчика, очищают на длину 27 – 30 мм.
При подключении провода к счетчику откручивают оба винта контактного зажима. Провод вставляют до упора и первым закручивают верхний винт. Легким подергиванием провода убеждаются, что он плотно зажат и если зажат, то затягивают нижний винт.
Совет. Если счетчик предполагается использовать в частном доме или квартире, то монтаж внутренних соединений выполняется медным проводом сечением 4мм². Использовать провод сечением свыше 4мм² нет смысла, так как для домашнего потребителя Россеть более 15 кВт не дает и по техническим условиям вводной автомат разрешает устанавливать на нагрузку не более 25 Ампер. А рабочий ток медной жилы сечением 4мм² составляет приблизительно 32 Ампера, чего вполне достаточно.
Продолжаем. С выходных клемм счетчика 2-4-6 провода фаз А, В, С подключаются на входные клеммы автоматического выключателя, с выхода которого трехфазное напряжение поступает в домашнюю электрическую сеть. С клеммы 8 нулевой провод N подключается к нулевой шинке.
А вот как выглядит полная монтажная схема включения трехфазного счетчика.
Теперь если подать напряжение на счетчик, то на его лицевой панели должен зажечься световой индикатор «Сеть». А при подключении нагрузки световой индикатор «600 imp/kW•h» (или «400 imp/kW•h» — в зависимости от исполнения) должен мигать.
Также рекомендую посмотреть ролик о включении трехфазного счетчика прямого включения в трехфазную электрическую сеть.
Несколько слов об электричестве, или почему в доме нужен не один щиток
Начнём с того, что распределительный щит в частном доме может выполнять две функции – равномерное распределение электричества по потребителям, или выборочное снабжение отдельных участков, с возможностью отключения проблемных зон, без обесточивания дома. Простая аналогия. Если в доме проложить магистральную трубу с водой, на которую подключить 5 кранов напрямую от магистрали, то протечка (авария) одного крана приведёт к необходимости перекрыть воду во всём доме. Именно по этой причине в частных домах принято различать вводной щит и распределительный щит (даже в квартире это выглядит так же, правда там вводной щит обычно делают на подъезд и реже на этаж). В итоге мы имеем простую схему энергоснабжения частного дома:
- Линия электропередачи, к которой подключён (например, счетчик поставщика энергии) от которого питание идёт в дом.
- Вводной щит, который может представлять собой обычную шину (дин-рейку) с подключениями, заземлением и ручным рубильником полного обесточивания.
- Распределительный щит (в частном доме функция именно распределения наиболее принята).
- Дополнительные щитки в соответствии с проектом дома (этажные, зонированные, функциональные).
Чем больше «кранов» в системе энергоснабжения Вашего дома, тем безопаснее вся проводка, как с точки зрения пожаров, так и возможности отключения локальных зон (вплоть до нескольких розеток).
Теперь о том, что Вы никогда не прочитаете на других ресурсах. В задаче «Установить распределительный щит своими руками», главное не электрическая схема
Самое важное в этой задаче – логистика или план Вашего перемещения по дому или квартире, расположение электроприборов, наличие подсветки тёмных зон и выключателей, правильный выбор количества розеток и высоты их от пола. То есть главное – обдумать до начала работ комфортное использование собственной электросети
Поэтому начинать надо не с принципиальной схемы электросети и размещения щитков, а с лампочек, розеток и выключателей
Возможно, это покажется неожиданным подходом, но с точки зрения функциональности Ваши нужды и желания электрика прямо противоположны. Походите по дому, представьте, что Вы уже давно живетё в нём. Тут детская – может быть, выключатель света надо было сделать на высоте 90 см. от пола, а не 1 метр 70см? Там кухня, розетки на высоте 30 см. от пола очень неудобно, стоило бы разместить их выше. И так далее. Не покупайтесь на решения дизайнера, проектировщика и электрика – думайте о себе. Переделка будет стоить дороже
Поэтому начинать надо не с принципиальной схемы электросети и размещения щитков, а с лампочек, розеток и выключателей. Возможно, это покажется неожиданным подходом, но с точки зрения функциональности Ваши нужды и желания электрика прямо противоположны. Походите по дому, представьте, что Вы уже давно живетё в нём. Тут детская – может быть, выключатель света надо было сделать на высоте 90 см. от пола, а не 1 метр 70см? Там кухня, розетки на высоте 30 см. от пола очень неудобно, стоило бы разместить их выше. И так далее. Не покупайтесь на решения дизайнера, проектировщика и электрика – думайте о себе. Переделка будет стоить дороже.
Только после того, как у Вас сложилось представление о том, что всё будет действительно удобно, можно приступать к принципиальной схеме. Но начинать её необходимо не с чертежа проводки, а с физики прокладки кабелей, соблюдая несколько правил:
- Расстояние от потребителя (розетка, выключатель и пр.) до автомата отключения должно быть минимальным;
- Кабеля ни в коем случае не должны пересекаться, тем более залитые в стяжку;
- Все соединения кабелей должны производится в распределительных коробках, доступных для обслуживания;
- Все соединения кабелей должны производится по принципу «одинакового сечения». Недопустимо соединять кабель сечением 2 мм. с кабелем 1 мм.;
- И главное правило – многие знают, как включить, но мало кто знает как расключить электрический щит, особенно если нет никакой маркировки!
Если всё сделано правильно, то Вы получите место для размещения вводного щита, от которого и будет питаться вся электросеть дома (или квартиры).
Определив место расположения ввода, обеспечьте эту зону максимально негорючими материалами, а также установите недалеко средства пожаротушения, предназначенные для тушения электропроводки.
Схема распределительного щита частного дома на 380 В
В современном мире жизнь без электричества практически невозможна: мы готовим на электроприборах, смотрим телевизор, стираем вещи, работаем на компьютере.
Электричество для нас – это привычная и необходимая вещь, без которой невозможно прожить.
Но, говоря об электричестве, не каждый человек сумеет точно ответить на вопрос: с чего оно начинается? Электричество любого сооружения – небоскреба, мегаполиса или маленького частного домика – начинается с электрического щита.
Совет
Электрический щит – это местонахождения всех устройств, позволяющих распределять и производить учет электроэнергии, а также устройств, осуществляющих защиту электросети.
Различают следующие типы электрических щитов:
- вводно-распределительное устройство,
- главный распределительный щит,
- щит освещения, щит учета, щит вентиляции и т.д.
Схема 1. Краткая схема распределительного щита частного дома на 380В. (Подходит для стадии строительства, вернее для стройплощадки)
Схема 2. Полная схема распределительного щита частного дома на 380В
Электропитание любого частного дома происходит за счет воздушной линии электропередач или за счет силовых кабелей, соединенных с вводно-распределительными устройствами.
При грамотной прокладке электропроводки в частном доме после вводно-распределительного щита необходимо устанавливать дополнительные распределительные щиты (РЩ первого этажа, РЩ второго этажа). В них потребности в электричестве распределяются на группы – освещение, розетки и т.п.
Распределительный щит – важное и необходимое устройство. Однако прежде, чем его устанавливать, нужно знать, что:. Однако прежде, чем его устанавливать, нужно знать, что:
Однако прежде, чем его устанавливать, нужно знать, что:
- распределительный щит нужно распологать только там, где к нему имеется свободный доступ,
- распределительный щит следует подбирать по типу помещения, т.е. учитывать его конструктивное исполнение (РЩ для влажных или пыльных помещений),
- распределительный щит должен соответствовать особенностям электропроводки частного дома.
Основные факторы, которые необходимо учесть:
Тип электропроводки
Если в вашем доме скрытая электропроводка, выбирайте внутренние щиты, устанавливаемые в специальную нишу в стене. Основное преимущество такого щитка – эстетичный внешний вид.
Если в доме электропроводка открыта, то идеальный вариант для нее – накладной электрический щит. Достоинство такого вида щита – это то, что он легко крепится на стене.
Полная потребляемая мощность. Мощность отдельной групповой линии
Обычно при подключении группы освещения комнат, санузла и коридора в частном доме используют автоматические выключатели до 10 А, для защиты розеточных групп – до 16 А.
Номинальный ток данного выключателя не должен превышать максимального тока проводника. Это стоит учитывать при выборе аппарат защиты для подключения более мощных потребителей.
Будьте внимательны, ибо от правильности выбора устройства защиты электросети зависит безопасность вашей жизни.
Трехфазная схема распределительного щита – 5 вариантов
Подробности Опубликовано: 08 Декабрь 2014 Просмотров: 44626
Трехфазные распределительные щиты 380В часто применяют в частных домах. Это позволяет снизить сечение подходящего к дому провода и грамотно распределить нагрузку. В многоэтажных домах в квартирах я трехфазные щиты еще не встречал ни разу. Хотя может где-нибудь и завели в квартиру три фазы, так как сегодня все возможно. Я это пишу, так как знаю, что один мой знакомый через горы бумаг и мучений законно установил у себя в квартире газовый котел и сделал себе индивидуальное отопление. Все это осуществил в обычной многоэтажке, подключенной к централизованному отоплению. Вот так вот! Давайте ниже рассмотрим типовые и не типовые трехфазные схемы распределительных щитов.

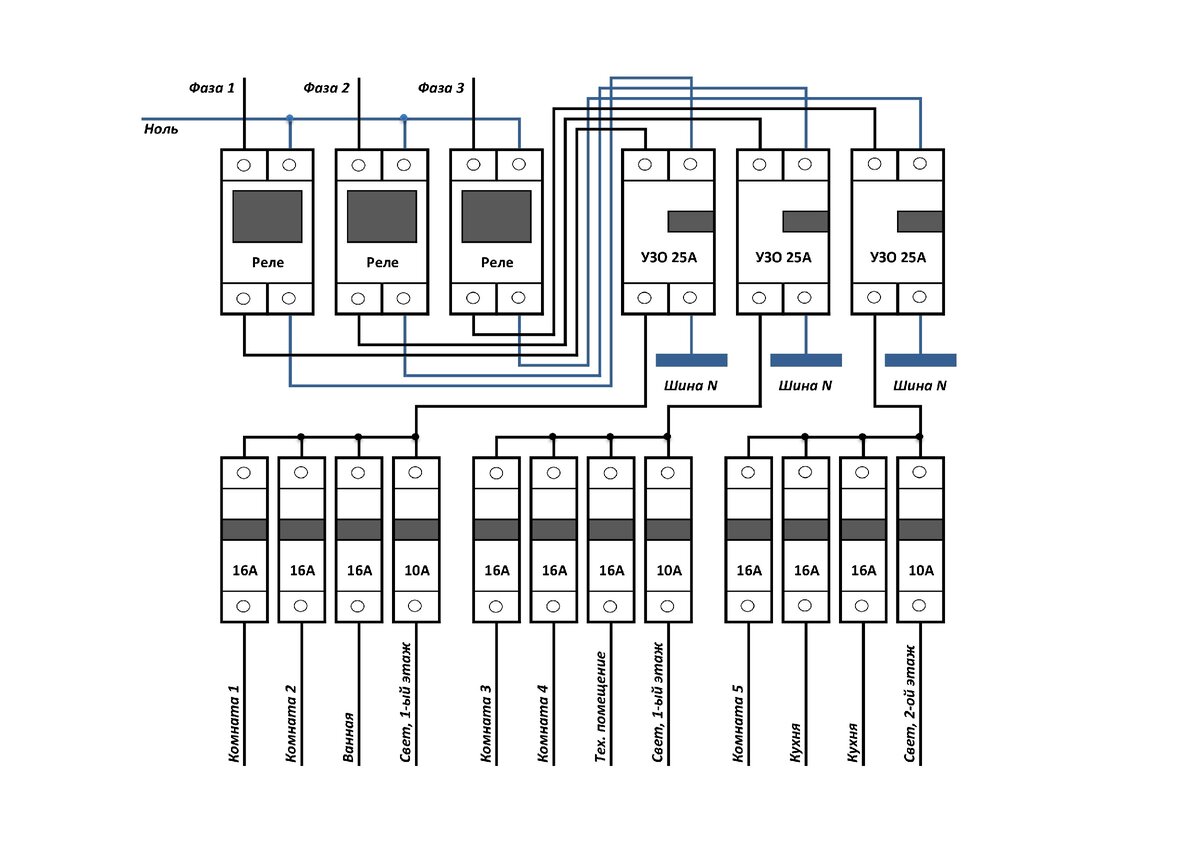

Трехфазная схема распределительного щита

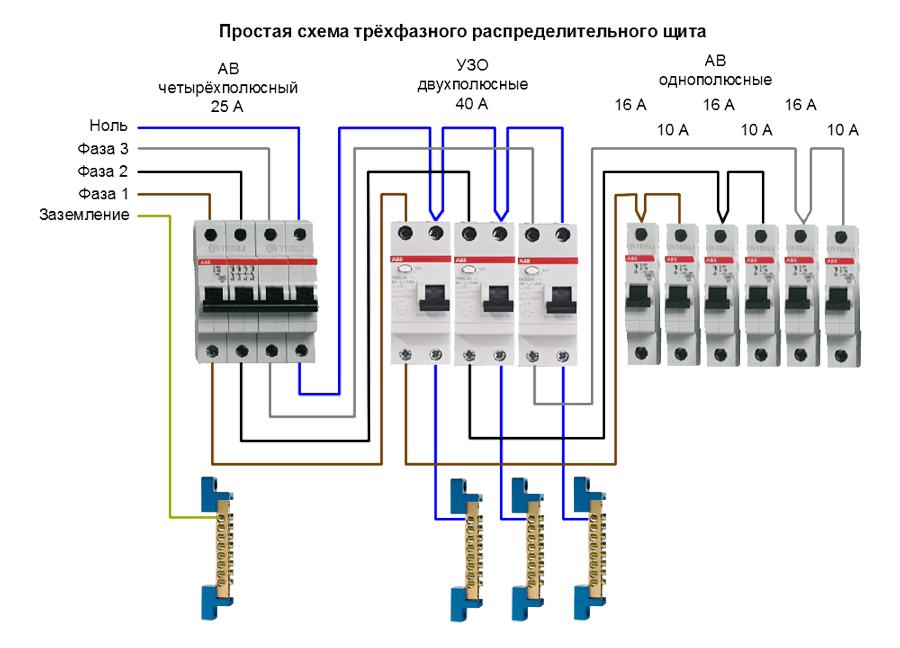

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит автомат большего номинала (например 40А или 63А) и с характеристикой выше групповых однофазных автоматов (это с характеристикой С или даже D ). Это необходимо для соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Все нулевые проводники заводим на общую нулевую шину. все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода или специальной гребенки. Вот и типовая трехфазная схема распределительного щита 380В.
Может кому и пригодится я сюда еще вставил счетчик электроэнергии.
Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.
Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.
Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. Их обычно ставят на отходящие линии, куда будут подключаться бытовые электроприборы с металлическим корпусом (стиральная машина и т.д.). Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.
Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.
