Регулировка скорости канального вентилятора: подключение контроллера и настройка оборотов вытяжки

Почему нельзя регулировать скорость вращения вентилятора диммером

Для регулирования скорости вращения однофазных электродвигателей на напряжение питания 220 В применяются симисторные регуляторы скорости вращения.

Диммер (симисторный светорегулятор), в свою очередь, разработан для управления резистивной нагрузкой и должен применяется только как регулятор яркости свечения ламп.

В паспортах и руководствах по эксплуатации обычно есть указание на недопустимость использования диммера для управления двигателем.

Например, в описании диммера 300W фирмы Eljo (Швеция) указано: индуктивная и емкостная нагрузка (обычные трансформаторы, флуоресцентные лампы и электродвигатели) не могут работать с данными диммерами.

Различия в схемах управления:

В диммерах и симисторных регуляторах скорости применены близкие схемы управления. Обе используют принцип фазового управления, когда изменяется момент включения симистора относительно перехода сетевого напряжения через ноль. Для простоты обычно говорят, что изменяется выходное напряжение.

Схема симисторного регулятора отличается от схемы диммера в следующем:

· Установлен нижний порог напряжения подаваемого на двигатель вентилятора

· Мощность симистора выбирается так, чтобы его максимальный рабочий ток превышал рабочий ток вентилятора не менее, чем в 4 раза. При резистивной нагрузке в 2 А достаточно взять симистор также на 2 А.

· Предохранитель подбирается исходя из мощности электродвигателя. Обычно максимальный ток предохранителя должен быть на 20% больше рабочего тока двигателя.

· Для более правильного формирования синусоиды установлен дополнительный фазосдвигающий демпфирующий конденсатор.

· Для уменьшения сетевых помех используется дополнительный конденсатор помехоподавления

Для чего это необходимо:

1. Вращающий момент асинхронного двигателя падает пропорционально квадрату подаваемого напряжения. При достижении нижнего порога по напряжению двигатель может не запуститься. Для однофазных осевых и канальных вентиляторов нижним значением являются 40-60 В.

Ввиду того, что двигатель не вращаясь, все равно потребляет ток, обмотки вентилятора начинают нагреваться. Двигатель начинает издавать характерный звук (гудеть). В результате, если двигатель не оснащен надежной внутренней термозащитой, перегорает в течение часа.

В симисторных регуляторах, минимальное напряжение, подаваемое на вентилятор, устанавливается на заводе-изготовителе. Обычно это 80-100 В. Это гарантирует нормальную работу вентилятора при низких напряжениях.

2. При запуске двигатель кратковременно потребляет ток, в 6-7 раз больше максимального рабочего (пусковой ток). Для надежной работы при пуске двигателя применяется симистор с большим рабочим током.

3. Для правильной защиты двигателя от перегрузки по току (повышенное напряжение сети, перегрев подшипников и т.п.) величина максимального тока предохранителя должна быть подобрана по типу двигателя. Для симисторных регуляторов это значение на 15-20% выше максимального тока двигателя.

4. При подаче уменьшенного напряжения мощность двигателя падает и ротор начинает проскальзывать относительно поля статора. При определенных оборотах происходит фазовый сдвиг и двигатель начинает кратковременно потреблять ток выше, чем максимальный рабочий. Для недопущения такой ситуации в схему симисторного регулятора устанавливается дополнительный демпфирующий конденсатор и более мощный симистор.

5. Форма синусоиды при фазовом регулировании индуктивной нагрузки более сложна, чем при управлении активной нагрузкой, поэтому необходим дополнительный конденсатор подавляющий высокочастотный спектр помех. Диммер, управляющий вентилятором, может создавать помехи видимые на экране компьютера или телевизора.

Нередко в домашнем хозяйстве требуется установка регулятора скорости вращения вентилятора. Сразу следует отметить, что обычный диммер для регулировки яркости освещения не подойдет для вентилятора

Современному электродвигателю, особенно асинхронному, важно иметь на входе правильной формы синусоиду, но обычные диммеры для освещения искажают ее довольно сильно. Для эффективной и правильной организации регулировки скорости вентиляторов необходимо:

1. Использовать специальные регуляторы, предназначенные для вентиляторов.
2. Учитывайте, что эффективно и безопасно регулировке поддаются только специальные модели асинхронных электромоторов, поэтому перед покупкой узнавайте из технических характеристик о возможности регулировки числа оборотов методом понижения напряжения.

Особенности установки

Прежде чем начинать монтаж, необходимо зарегистрировать и утвердить этот проект в госструктурах, ответственных за эксплуатацию здания. В нем должны быть перечислены условия использования всей системы будущей вентиляции, порядок выполнения работ, используемые при этом материалы и схема разводки вентиляционных воздуховодов и шахт.

Канальные вентиляторы устанавливаются в любом месте воздуховода и под любым углом, самое экономически выгодное — это прямоугольное сечение всех воздуховодов, таким способом экономится свободное место.

Для увеличения производительности устанавливают несколько вентиляторов параллельно, а для повышения рабочего давления их монтируют последовательно.

Для вентиляции любого размера ванной комнаты вполне хватает одного канального изделия. Чтобы обеспечить герметичность, используют специальные компоненты, а для устранения нежелательной вибрации — прокладки из материала, поглощающего негативные воздействия колебаний и уменьшающего шум от работы устройства.

Для осуществления необходимого контроля над параметрами изделия устанавливают следящие системы, если такие действия необходимы. Пульт управления выводится в удобное место, для регулировки скорости вращения применяют специальные устройства тиристорного типа.

Правильно подключенный вентилятор всегда находится под напряжением — так называемый ждущий режим, о чем свидетельствует индикатор, расположенный на его корпусе. Многие модели оборудованы таймерами включения, которые запускают устройство после окончания водных процедур и выключают его через определенное пользователем время, достаточное для эффективного проветривания.

Как подключить канальный вентилятор к домашней электрической сети? Поможет вложенная в инструкцию по эксплуатации изделия схема подключения.

Многие изделия могут работать в любом положении, при их монтаже и подключении надо строго выполнять следующие правила:

• надо оставлять участки длиной не менее полутора метров перед всасывающими и напорными патрубками;
• фланцы диаметром или длиной стороны более 400 мм необходимо усилить дополнительными креплениями;
• вентилятор закрепляется на самостоятельных подвесках или кронштейнах, чтобы избежать излишней нагрузки на воздуховод и его гибкие вставки;
• монтировать изделие в таком месте, чтобы обеспечить к нему удобный доступ через штатные люки, устроенные в воздуховоде для его правильной эксплуатации;
• при высокой влажности перемещаемого потока воздуха, когда есть опасность выпадения конденсата, то канальный вентилятор с открывающейся плитой электродвигателя монтируют раструбом кверху.

Когда может потребоваться настройка скорости кулера

Регулировка скорости вращения проводится в BIOS с учётом настроек и температуры на датчиках. В большинстве случаев этого достаточно, но иногда система умной регулировки не справляется. Разбалансировка происходит в следующих условиях:

• разгон процессора/видеокарты, увеличение вольтажа и частоты основных шин;
• замена стандартного системного кулера на более мощный;
• нестандартное подключение вентиляторов, после чего они не отображаются в BIOS;
• устаревание системы охлаждения с шумом на высоких оборотах;
• загрязнение кулера и радиатора пылью.

Если шум и увеличение скорости кулера вызвано перегревом, снижать обороты вручную не стоит. Лучше всего начать с чистки вентиляторов от пыли, для процессора — снять полностью и заменить термопасту на подложке. После нескольких лет эксплуатации эта процедура поможет снизить температуру на 10–20°C.

Стандартный корпусный вентилятор ограничен скоростью около 2500–3000 оборотов в минуту (RPM). На практике устройство редко работает на полную мощность, выдавая около тысячи RPM. Перегрева нет, а кулер всё равно продолжает выдавать несколько тысяч оборотов вхолостую? Придётся исправлять настройки вручную.

Предельный нагрев для большинства элементов ПК — около 80°C. В идеале необходимо держать температуру на уровне 30–40°C: более холодное железо интересно только энтузиастам-оверклокерам, с воздушным охлаждением такого добиться сложно. Проверить информацию по температурным датчикам и скорости вентиляторов можно в информационных приложениях AIDA64 или CPU-Z/GPU-Z.

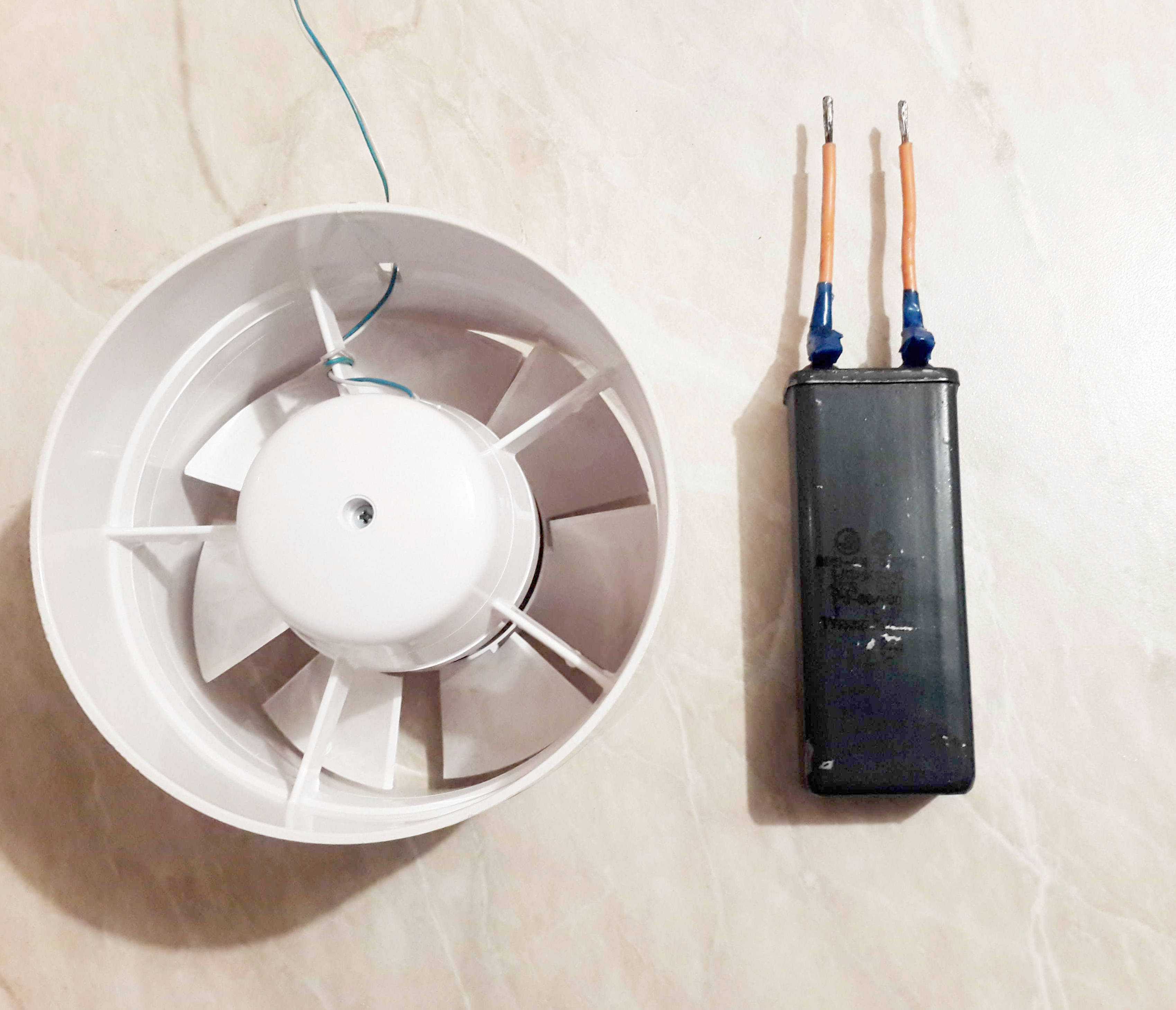

Элемент для уменьшения оборотов вентилятора

Контроллер скорости работы вентилятора

Регулирует скорость вращения контроллер скорости. Уменьшаться она может по 2 механизмам:

• изменение частоты тока – чем она ниже, тем меньшее количество оборотов делает кулер;
• изменение напряжения, поступающего на обмотку.

В абсолютном большинстве случаев используются приборы 2 типа. Приспособления, изменяющие частоту, обычно стоят намного дороже вентилятора.

Контроллеры могут быть механическими и автоматическими. Первые регулируются вручную с помощью колесика. Уменьшать можно как плавно, так и ступенчато – это зависит от типа прибора, чаще всего это симисторные модели. В сложных системах устанавливают контроллеры с автоматическим управлением. Здесь сигналом к снижению числа оборотов служат показатели датчиков: температурных, влажностных, газовых, фотодатчиков. Их главная задача – снизить потребление энергии, когда система функционирует в оптимальном режиме и не нуждается в усиленном охлаждении.

Уменьшение скорости вращения вентилятора вытяжки

Цифровой контроллер скорости вентилятора

В системах принудительного кондиционирования обычно ставят канальные вентиляторы. На максимальной мощности приборы работают только в тяжелых условиях – промышленном цеху. В офисах компаний, коммерческих помещениях и даже в лабораториях мощность вытяжки изменяют в зависимости от времени суток и характера деятельности.

Чтобы уменьшить скорость канального вентилятора, нужно установить ступенчатый контроллер. Регулятор снижает напряжение, подаваемое на обмотку. При этом падает и скорость вращения лопастей. Трансформаторный ступенчатый контроллер оптимален, когда скорость вращения кулера удобнее регулировать вручную, например, чтобы снизить шум в какое-то время.

Если скорость кулера находится в зависимости от температуры или уровня влажности, ставят электронный модуль с автоматическим управлением.

Способы самостоятельного подключения

Можно выделить три основные схемы подключения кулера для ванной комнаты (который также может быть установлен и для кухни вместо вытяжки) к электросети:

• подключив его к светильнику;
• с помощью независимого выключателя;
• сделать его включение автоматическим с помощью датчика либо таймера.

От освещения

Подключения кулера от лампочки дает возможность включать его вместе со светом. В таком случае питание берется от распределительной коробки. Если же ее нет, можно сделать ответвление от розетки, которая находится в ванной. Такой способ подключения достаточно бюджетен, но имеет несколько недостатков, среди которых постоянная работа кулера при включенном свете, даже когда этого не требуется, а также быстрый износ приспособления из-за постоянного включения и выключения.

Отдельный выключатель

Второй вариант удобен тем, что ваша вытяжка будет работать по вашему же желанию, а не вместе с включенным светом. Таким образом, управление вентилятором будет производиться отдельным выключателем, который может располагаться как возле выключателя света, так и на самом вентиляторе. В таком случае не требуется подпитка от освещения, достаточно повторить схему подключения лампочки, только для вентилятора.

Пожалуй, единственный минус такого способа – он будет стоить дороже первого, однако не настолько, чтобы лишить себя возможности управлять устройством отдельно. К тому с таким подключением вы сможете оставлять вентилятор работать при выключенном свете.

При помощи автоматики

Нынешние вентиляторы для ванны могут выпускаться с автоматическими датчика, определяющими уровень влажности и таймерами выключения. Более удобным будет устройство с таймером, который подключается тремя проводниками, среди которых, третий является сигнальным и проведен от светильника.

Работает такой кулер следующим образом: его включение совпадает с включением света, прекращает же свою работу он через определенное время после отключения освещения (как правило, задается время в районе от 5 минут до получаса). Если вам не подходит такой тип вентилятора с таймером, можно выбрать кулер, который будет включаться только после выключения света и его длительность работы составит заданное таймером время.

Монтаж вентиляторов в прямоугольные воздуховоды

Прямоугольные воздуховоды подразделяются на каналы с квадратным и произвольным сечением. Наиболее частым вариантом является воздуховод с квадратным сечением, что позволяет обеспечить оптимальную скорость воздушного потока, минимизировать шум и потери. Установка заключается только в размещении вентилятора внутри канала и соединении фланцев с проверкой герметичности стыков.

Более сложным является монтаж канального вентилятора в воздуховод с произвольным прямоугольным размером. Здесь необходим пирамидальный переход под требуемое квадратное сечение при длине равной половине общей длины вентилятора.

Размер входного отверстия оборудования должен соответствовать параметрам рабочего колеса

Обратите внимание на указанный производителем размер, часто он указывается в дециметрах, а не в миллиметрах. При необходимости соединительный фланец воздуховода необходимо плавно увеличить или уменьшить под размер вентилятора

Расширение воздуховода (или сужение) делается на одну сторону с углом 8 – 10°. Необходимо строго следовать схеме подключения, чтобы не нарушить проходимость воздушного потока. Иначе возможно значительное уменьшение производительности оборудования.

Опыт эксплуатации

Наблюдения за расходом электричества:

• ноябрь 2012 — 613 кВт/ч (теплый месяц был)
• декабрь 2012 — 1208 кВт/ч
• январь 2013 — 1128 кВт/ч (не полный месяц — на новый год уезжали)

По расходу воздуха — держал все время на минимуме примерно 150-200 м3/час на всю квартиру. В целом результатом доволен.

Шума из решеток нет — то есть вообще нет.

Чтобы не сомневаться что вентиляция работает — наклеил на решетки новогодний дождик (на радость кошке).

Была жаркая неделя май 2013 — начал активно использовать кондиционер в режиме охлаждения.

• В режиме приточки расход порядка 300 м3/час (по 100 м3/час на комнату). Скорость на выходе из решеток — 1,2 м/с
• При включении канального кондиционера на максимальную скорость — расход — 600 м3/час, из них 300 м3/час с приточки и порядка 300 м3/час — рециркуляция. Скорость на выходе из решеток — около 3 м/с.

Субъективные наблюдения при работе кондиционера:

• Температура на выходе из решеток около 11 °C.
• Быстро охладить квартиру таким кондиционером (около 3,5 Квт по холоду) не получается. Но если он постоянно работает на минимальной скорости, то в квартире вполне комфортно (воздух на улице + 28).
• Основной комфорт, по моему мнению, достигается не за счет снижения температуры (не превышает 2-3 градусов), а за счет снижения влажности.
• Шум из приточных решеток не напрягает даже ночью. Решетки отлично регулируют воздушный поток, можно сделать так, чтобы не направлять на кровати детей.
• При скорости на выходе 2-3 м/с поток холодного воздуха проходит под потолком через всю комнату и нет сквозняка.

Из недостатков:

• Так как забор рециркуляционного воздуха сделан возле кондиционера, то в комнатах наблюдается существенный переток воздуха под дверью. При открытых межкомнатных дверях это не заметно, а вот если дверь закрыть — то чувствуется ощутимо.
• Нельзя регулировать температуру в отдельных комнатах. Вечером в восточной комнате хорошо, а вот западную хотелось бы еще охладить.

Схема подключения регулятора скорости вентилятора

Нередко в домашнем хозяйстве требуется установка регулятора скорости вращения вентилятора. Сразу следует отметить, что обычный диммер для регулировки яркости освещения не подойдет для вентилятора

Современному электродвигателю, особенно асинхронному, важно иметь на входе правильной формы синусоиду, но обычные диммеры для освещения искажают ее довольно сильно. Для эффективной и правильной организации регулировки скорости вентиляторов необходимо:

1. Использовать специальные регуляторы, предназначенные для вентиляторов.
2. Учитывайте, что эффективно и безопасно регулировке поддаются только специальные модели асинхронных электромоторов, поэтому перед покупкой узнавайте из технических характеристик о возможности регулировки числа оборотов методом понижения напряжения.

Способы регулировки скорости вращения бытовых вентиляторов

Существует достаточно много различных способов регулировки частоты вращения вентилятора, но практически применяются в домашних условиях только два из них. В любом случае Вы сможете только понизить число оборотов вращения двигателя только ниже максимально возможной по паспорту к устройству.

Разогнать электродвигатель возможно только с использованием частотного регулятора, но он не применяется в быту, потому что у него высокая как собственная стоимость, так и цена на услугу по его установке и наладке. Все это делают использование частотного регулятора не рациональным в домашних условиях.

К одному регулятору допускается подключение нескольких вентиляторов, если только их суммарная мощность не будет превышать величину номинального тока регулятора. Учитывайте при выборе регулятора, что пусковой ток электродвигателя в несколько раз выше рабочего.

Способы регулировки вентиляторов в быту:

1. С использованием симисторного регулятора скорости вентилятора- это самый распространенный способ, позволяющий постепенно увеличивать или уменьшать скорость вращения в пределах от 0 до 100 %.
2. Если электродвигатель вентилятора на 220 Вольт оборудован термозащитой (защитой от перегрева), тогда для управления оборотами применяется тиристорный регулятор.
3. Наиболее эффективным методом регулировки скорости вращения электродвигателя является применение моторов с несколькими выводами обмоток. Но многоскоростные электродвигатели в бытовых вентиляторах Я пока не встречал. Но В интернете можно найти схемы подключения для них.

Очень часто электродвигатель гудит на низких оборотах при использовании первых двух методов регулировки- старайтесь не эксплуатировать долго вентилятор в таком режиме. Если снять крышку, то при помощи находящегося под ней специального регулятора, Вы сможете, его вращая, установить нижний предел частоты вращения мотора.

Схема подключения симисторного или тиристорного регулятора скорости вентилятора

Практически во всех регуляторах стоят внутри плавкие ставки, защищающие их от токов перегрузки или короткого замыкания, при возникновении которых она перегорает. Для восстановления работоспособности необходимо будет заменить или отремонтировать плавкую ставку.

Подключается регулятор довольно просто, как обычный выключатель. На первый контакт (с изображением стрелки) подключается фаза от электропроводки квартиры. На второй (с изображением стрелки в обратном направлении) при необходимости подключается прямой вывод фазы без регулировки. Он используется для включения, например дополнительно освещения при включении вентилятора. На пятый контакт (с изображением наклонной стрелки и синусоиды) подключается фаза, отходящая на вентилятор. При использовании такой схемы необходимо использовать для подключения распределительную коробку, с которой Ноль и при необходимости Земля заводятся напрямую на вентилятор, минуя сам регулятор, для подключения которого понадобится всего-то 2 провода.

Но если распределительная коробка электропроводки находится далеко, а сам регулятор стоит рядом с вентилятором, тогда рекомендую использовать вторую схему. На регулятор приходит кабель электропитания, а затем с него уходит сразу на вентилятор. Фазные провода подключаются аналогично. А 2 нуля садятся на контакты № 3 и № 4 в любой последовательности.

Подключение регулятора скорости вращения вентилятора довольно просто сделать и своими руками, не вызывая специалистов. Обязательно изучите и всегда соблюдайте правила электробезопасности- работайте только на обесточенном участке электропроводки.

Вопрос-ответ:

Как работает ступенчатая регулировка скорости канального вентилятора?

Ступенчатая регулировка скорости канального вентилятора основана на изменении количества параллельно включенных обмоток вентилятора. Когда подключена только одна обмотка, скорость вращения вентилятора будет наибольшей, а при последовательном подключении всех обмоток скорость будет минимальной. При повышении или понижении скорости работы вентилятора переключается количество включенных обмоток.

Какие преимущества имеет ступенчатая регулировка скорости канального вентилятора?

Ступенчатая регулировка скорости канального вентилятора обладает несколькими преимуществами по сравнению с другими системами регулировки. Во-первых, она позволяет получить различные значения скорости и, следовательно, нагрузки на вентилятор. Во-вторых, эта система является надежной и простой в эксплуатации. В-третьих, ступенчатая регулировка обеспечивает стабильную и точную регулировку скорости вентилятора.

Как подобрать оптимальную скорость работы канального вентилятора?

Оптимальная скорость работы канального вентилятора зависит от конкретных условий и требований системы вентиляции. Для определения оптимальной скорости можно использовать специальные расчетные методы, которые учитывают параметры вентиляции, такие как расход воздуха, давление, шум и прочие факторы. Также необходимо учесть предельные значения скорости, которые определяет производитель вентилятора.

Какие недостатки присутствуют у ступенчатой регулировки скорости канального вентилятора?

Ступенчатая регулировка скорости канального вентилятора имеет несколько недостатков. Во-первых, она не обеспечивает плавной регулировки скорости и может вызывать резкие изменения в работе вентилятора. Во-вторых, система ступенчатой регулировки требует наличия дополнительного оборудования, такого как контакторы или реле, чтобы переключать обмотки. Кроме того, некоторые вентиляторы могут иметь ограниченное количество обмоток, что ограничивает диапазон регулировки скорости.

Какую роль выполняет ступенчатая регулировка оборотов канальных вентиляторов?

Ступенчатая регулировка оборотов канальных вентиляторов позволяет контролировать скорость и производительность работы вытяжки. Это позволяет поддерживать оптимальный баланс между эффективностью и энергопотреблением. Регулировка оборотов также может помочь поддерживать постоянный воздушный поток в системе вентиляции, что обеспечивает комфортное и безопасное окружающее пространство.

Как управлять скоростью кулера с утилитой SpeedFan

Программа может управлять скоростью всех вентиляторов, подсоединённых напрямую в материнской плате. Эту операцию нужно проделать в случае перегрева «железа» на ПК. Как правильно настроить неопытному пользователю компьютера читайте инструкцию ниже.

Установка на компьютер программы SpeedFan 4.52

1. Если вы скачали программу с интернета, нажмите на установочный файл. В запущенном окне, предлагающим ознакомиться с лицензией, жмите «I Agree». Соглашаемся с лицензией и жмём «I Agree»
2. Галочки на пунктах означают создание оболочки, создание параметров и ярлыка на рабочем столе, для удобного запуска. Оставьте их на своих местах и нажмите «Next». Оставляем галочки на местах и нажимаем «Next»
3. В новом окне будет предложено место для распаковки файлов и установки программы. Так как программа мало весит и не употребляет много системных ресурсов можете нажать кнопку «Next». По умолчанию утилита будет храниться в папке «Program Files (86)» с именем SpeedFan. Выбираем папку для установки программы
4. После распаковки архивов нажмите на кнопку «Close». После распаковки архивов нажимаем «Close»

Это действие завершит установки приложения, а на рабочем столе образуется ярлык в виде значка вентилятора.

Как русифицировать программу SpeedFan

1. После запуска программы в главном меню нажмите на пункт «Configure». Нажимаем на раздел «Configure»
2. Выберите в верхней панели пункт «Options». Выбираем в верхней панели пункт «Options»
3. В строке «Language» будет находиться русский язык. Кликните «Russian» и нажмите «Ок». В строке «Language» выбираем «Russian» и жмём «Ок»

Меню изменится с английского на русский интерфейс.

Настройка кулеров

В главном меню программы, если греется аппаратура, увеличьте стрелками вверх процент оборотов кулера.

• за нагрев процессора отвечает CPU. Увеличивайте процент до 100% на данном пункте;
• GPU- видеокарта. Подымайте скорость вращения вентиляторов на этом параметре, если она сильно нагревается;
• Sys — отвечает за настройку дополнительного кулера на «материнке»;
• изменив процентные показания на пунктах Pwm1 и остальных, заработают вентиляторы охлаждения системы и появится шум от и быстрых оборотов. Настройки и показатели программы

Выполните действия на понижение процентов, в случае громкой работы вентиляторов, на 10-20%. После чего послушайте насколько изменится шум.

Устройство и ремонт кулера ПК

Для того чтобы разобрать вентилятор, нужно снять наклеенный шильдик со стороны проводов, открыв доступ к резиновой заглушке, которую и извлекаем.

Подцепим пластмассовое или металлическое полукольцо любым предметом с острым концом (нож канцелярский, часовая отвёртка с плоским шлицем и т.п.) и снимаем с вала.

Взору открывается моторчик, работающий от постоянного тока по бесщёточному принципу.

На пластиковой основе ротора с крыльчаткой по кругу вокруг вала закреплен цельнометаллический магнит, на статоре — магнитопровод на медной катушке.

Затем почистите отверстие под ось и капните туда немного машинного масла, соберите обратно, поставьте заглушку (чтоб пыль не забивалась) и пользуйтесь уже гораздо более тихим вентилятором дальше.

У всех таких вентиляторов бесколлекторный механизм вращения: это надёжность, экономичность, бесшумность и возможность регулировки оборотов.

У современных кулеров разъёмы имеют гораздо меньший размер, где первый контакт пронумерован и является «минусом», второй «плюсом», третий передаёт данные о текущей скорости вращения крыльчатки, а четвёртый управляет скоростью вращения.

Правила подключения устройства

Схема подключения контроллера

Регулятор для уменьшения оборотов вентилятора может смонтировать и настроить специалист. В простых случаях с такой задачей справляются самостоятельно.

Способы установки контроллеров зависят от типа устройства: настенный, внутристенный вариант, модель для установки внутри корпуса, реобас для регулировки вращения кулеров в системном блоке и прочее. Схема подключения регулятора имеется в инструкции к прибору. Изучив руководство, можно разобраться, как подсоединить прибор и обслуживать его.

1. Настенные и внутристенные варианты закрепляют на стену шурупами или дюбелями. Крепеж обычно входит в комплект.
2. Регулятор подключают к питающему кабелю по схеме, приведенной производителем. Задача сводится к обрезке проводов ноля, фазы и земли и последовательного присоединения жил к входным и выходным клеммам.
3. Прежде чем начать монтаж, нужно убедиться, что сечение соединительного питающего кабеля соответствует максимальному току подсоединяемого контроллера.
4. Если вентилятор оснащен собственным выключателем. Последний необходимо демонтировать и заменить на контроллер.

Чтобы снизить обороты компьютерного кулера, используют устройство дополнительного сопротивления или его усовершенствованный вариант – реобас. Предварительная работа здесь сложнее. Необходимо правильно оценить, какова допустимая температура для каждого элемента оборудования: материнской платы, процессора графической карты. В противном случае снижение скорости кулера приводит к перегреву и поломке процессора или платы.

Принцип подключения реобаса: провода от вентилятора обрезают и подсоединяют к регулятору по схеме, указанной производителем. Реобас удобнее тем, что контролирует сразу несколько вентиляторов, в то время как дополнительное сопротивление снижает обороты только у 1 устройства.

Схема симисторного (тиристорного) контроллера

Работа данных устройств основана на фазовом регулировании напряжения за счет изменяющегося угла открытия тиристоров. В результате, к электродвигателю поступают волны, имеющие синусоидальную форму, у которых начальный полупериод получается отсеченным. Регулировка выполняется с помощью симметричного триодного тиристора, известного как симистор.

Данный способ позволяет регулировать, нагрев отопительных приборов и яркость свечения лампочек накаливания. Однако он совсем не подходит к асинхронным двигателям, установленным во многих конструкциях вентиляторов. Это связано с сильным искажением формы выходного напряжения, идущего к нагрузке, вызывающего различные неисправности, вплоть до полного отказа устройства.

В связи с этим регуляторы на основе симисторов подлежат обязательной модификации, дающей возможность их дальнейшего использования совместно с вентиляторами. В первую очередь задается минимальное значение напряжения, поступающего к нагрузке. Помехи в питающей сети снижаются путем применения дополнительного шумоподавляющего конденсатора. Величина максимального рабочего тока тиристора должна быть выше рабочего тока двигателя примерно в 4 раза.

Использование тиристорных регуляторов хорошо подходит к однофазным двигателям, имеющим встроенную термическую защиту. Для непосредственного управления используется специальное регулировочное колесо, с возможностью установки минимальной скорости вращения вентилятора. Максимально допустимая мощность таких электродвигателей составляет 220 ватт.
