Технология монтажа уличного освещения
Для производства работ понадобится:
- Набор отверток.
- Индикатор напряжения.
- Пассатижи.
- Кусачки.
- Клеммы для соединения проводов.
- Изолента.
- Термоусадочная трубка.
Порядок монтажа:
- Начинают работы с установки опор под светильники. Их конфигурация зависит от того, где будет размещен сам прибор. Для установки вертикальных опор в виде столбов обязательным условием является наличие бетонного фундамента. Для его устройства при помощи коловорота делается круглая яма в грунте. На ее дно насыпается слой песка и тщательно утрамбовывается.
- Затем устанавливается опалубка. В середину необходимо вставить пластиковую трубку, через которую будет протягиваться кабель освещения. Пространство в опалубке заливается бетоном, изготовленным на основе 1 части цемента и 3 частей песка.
- После высыхания раствора в фундаменте сверлятся отверстия под анкера. Затем в трубку продевают провод и соединяют его с проводом в столбе. На анкерные болты крепится опора. При ее установке обязательно проверяется вертикальность при помощи уровня.
- Между столбами для прокладки кабеля выкапывают траншею глубиной не менее 0,7 м, а расстояние от любой постройки должно быть не менее 0,6 м. Как мы уже говорили выше, кабель необходимо укладывать в специальный металлопластиковый рукав.
- Установку фонарей уличного освещения необходимо выполнять таким образом, чтобы их свет не попадал в окна соседей. Радиусы света от каждого фонаря не должны пересекаться, поэтому лучше их располагать на расстоянии, чтобы была небольшая неосвещенная полоса. В этом случае можно сэкономить электроэнергию.
- Все провода соединяются параллельно. Скрутки недопустимы, соединения выполняются только при помощи клемм.
- Если система освещения не будет управляться при помощи автоматики, то выключатели необходимо располагать так, чтобы они были вне зоны действия атмосферных осадков. При установке на осветительных столбах розеток для подключения электроприборов, необходимо выбирать только закрытые модели.
- Установка датчика движения или фотореле производится согласно инструкции к приборам.
- Подключение системы к электрощиту проводится только по окончании монтажа всех элементов.
- При подключении проводки к автомату необходимо руководствоваться правилом: размыкается только фаза. В этом случае при выключенном автомате вы сможете проводить работы. Наличие напряжения в системе освещения после отключения автомата можно проверить при помощи индикатора.
Выбор места установки светильника
Вот несколько важных вопросов, которые следует учесть при выборе места установки светильника:
- Осветление необходимой области: определите, какую конкретную область вы хотите осветить. Это может быть дорожка к вашему входу, аллея во дворе или цветочный грядка у фасада здания.
- Постоянная или временная установка: решите, хотите ли вы, чтобы светильник был постоянно установлен или можно было легко перемещать. Если вы планируете использовать светильник временно, удобно выбрать место с подходящей поверхностью или использовать крепление, которое легко демонтируется.
- Ограничения сложных условий: учтите условия внешней среды, такие как влажность, сильный ветер или высокие температуры. Убедитесь, что выбранное место установки устойчиво к экстремальным условиям и не повредит светильник.
После того, как вы ответили на эти вопросы, вы сможете выбрать идеальное место для установки уличного светильника, которое будет соответствовать вашим потребностям и обеспечивать наилучшую освещенность в выбранной области.
Шаг 2 – Подготовительные работы
Хорошо, если Вы решили выбрать фонарики на солнечных батареях, т.к. в этом случае достаточно просто установить их на опоры. Однако если Вам по душе стационарный вариант подсветки, которая будет работать от сети, то в этом случае придется немного похлопотать.
Для начала нужно выяснить следующие вопросы:
- Откуда будет происходить питание системы освещения забора?
- Как будет осуществляться управление подсветкой?
- Где лучше разместить фонари?
- Какой провод нужно выбрать для уличной прокладки?
Сразу же посоветуем Вам лучший вариант системы подсветки дачного ограждения. Точка подключения освещения – распределительный щиток частного дома, на который нужно вывести отдельный автомат, обслуживающий светильники. Управлять освещением можно с помощью того же автомата или вывести еще один выключатель в коридоре либо на улице (к примеру, если Вам удобно, то на самом заборе). Однако самый разумный вариант – подключить фотореле, которое будет автоматически включать освещение при наступлении темноты, и выключать на рассвете. Это действительно удобно и большинство людей используют такой вариант управления подсветкой ограждения.
Что касается фонарей, их обязательно нужно разместить рядом с калиткой и воротами, чтобы лампы освещали вход на участок и сделали передвижение в ночное время безопасным. Помимо этого рекомендуется сделать подсветку забора в таких местах, как парковка, зона отдыха либо даже по всему периметру, если бюджет позволяет.
Что и как нужно подсветить на участке?
Осветительные приборы на участке должны быть прочными и долговечными: им предстоит выполнять свою функцию в мороз, в снегопад и в сильный дождь. Также необходимо соблюдать баланс. Если на участке много построек и насаждений, освещение должно быть незаметным. А вот если дизайн участка простой, тогда можно выбрать крупные светильники.
Правильным будет проектировать ландшафтное освещение до обустройства сада
Помимо количества светильников, их вида и требующихся коммуникаций, важно учесть направление световых потоков. Их пересечение приведет к образованию крупных световых пятен, которые испортят общий вид
Располагать уличное освещение так, чтобы свет попадал в жилые комнаты и спальню, нецелесообразно. И если неудачно поставленный фонарь будет светить в соседский дом, это причинит дискомфорт и может испортить отношения.
Для готового участка освещение следует подбирать с учетом расположения зеленых насаждений, дорожек, декоративных элементов и функциональных построек. Среди элементов участка, которые нуждаются в освещении, рассмотрим самые важные.
Акцентные элементы: беседки, патио, мангальная зона. Здесь можно воспользоваться декоративным освещением. Часто применяется рассеянная двухуровневая подсветка
Это зона отдыха, где важно создать теплую, уютную атмосферу, и при этом видеть предметы при скудном освещении

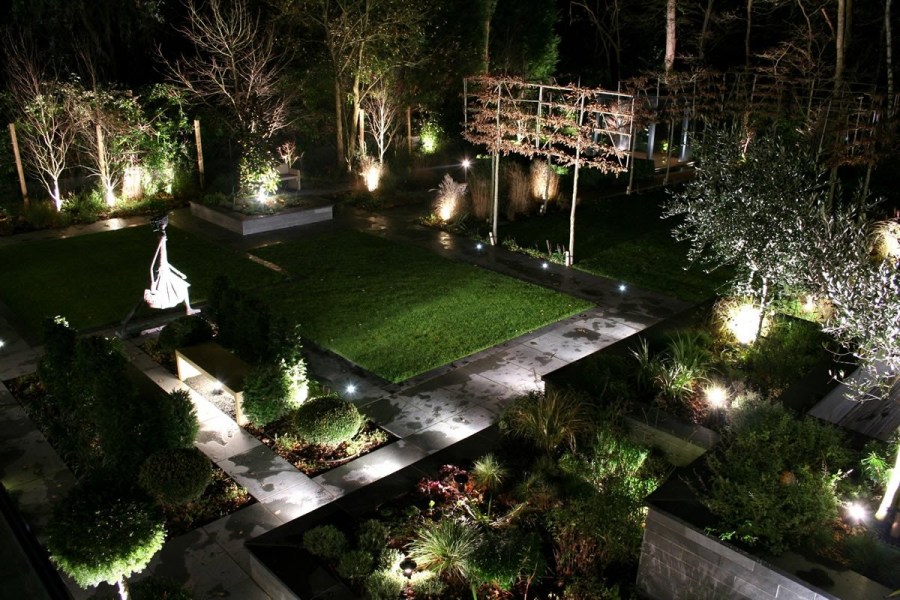

Садовые дорожки. Задача освещения – выделить все неровности и повороты. Для этого применяются как фонари и болларды разной высоты, так и светильники, вмонтированные в плитку или бордюр.
Декоративные элементы. К ним относятся рокарии и альпинарии, пруды и бассейны, клумбы, лестницы и ступени. Чаще всего для их освещения используют приборы рассеянного света, гирлянды, светодиодные ленты.

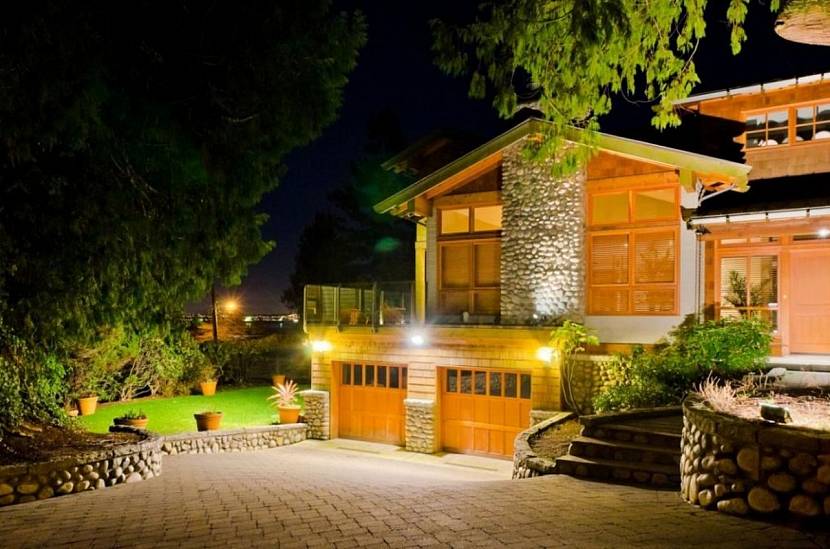

Постройки. Разнонаправленный свет подчеркнет цвет и фактуру архитектурных объектов на участке, поможет скрыть недостатки и выделить достоинства, зрительно изменит объем и размер.
Деревья и растения. Подсветка зеленых насаждений и клумб создает волшебную атмосферу. Если на территории есть топиарии, декоративное освещение превратит их в сказочных существ.
Разрабатывая ландшафтное освещение для загородного дома, не забывайте о направлении света. Именно сочетая тип светового потока и его направление, получается создать уникальные световые решения. На дачных участках для подсветки применяют разные способы:
- Фронтальный: объект освещается спереди, свет равномерно распределяется по всей площади, из-за чего объект выглядит плоским.
- Контурный: объект освещается сзади, свет подчеркивает его строгий силуэт, однако разобрать фактуру и цвет практически невозможно.
- Сверху: свет направляется из-под кровли или с высоких опор, создавая разнообразные сочетания освещенных и затененных мест.
- Снизу: свет идет вверх, отчего предметы выглядят необычно.
- Сбоку: свет направляют по касательной, подчеркивая перспективу и акцентируя чередование тени и света. Этот способ используют для подсветки живых изгородей и топиариев.
- Пересекающий: свет направляется на предмет из двух источников (сверху и снизу, справа и слева), выделяя его и придавая ему объем.
- Светодиодный: этот неэлектрический способ освещения объектов и территории работает продолжительное время и незаменим за городом. Такие светильники можно крепить на стенах и деревьях.
Освещение дачного участка – прекрасный способ продемонстрировать индивидуальный стиль, фантазию и эстетические вкус владельцев дома. Благодаря правильному подбору и расположению осветительных приборов, дом и придомовая территория всегда будут надежно защищены.
Дополнительная комплектация
В качестве дополнительных устройств, расширяющих функциональность садового освещения, используют датчики освещённости и движения. С помощью датчика освещённости обычно организуют автоматическое включение фонарей при наступлении темноты.
Датчики движения:
- позволяют экономить электроэнергию, включая освещение при появлении людей и выключая фонари после их ухода;
- обеспечивают охрану участка, включая прожекторы при появлении посторонних на территории сада и тем самым отпугивая возможных злоумышленников.
Датчики могут располагаться отдельно, но удобнее, когда они входят в комплектацию светильников.
Кроме того, в осветительную схему может входить контроллер, регулирующий яркость освещения, цвет светильников, периодичность их включения и другие параметры.
Светильник уличный столб FUMAGALLI Mizar Cefa E27 IP55 ант.бронза, прозрачный
Варианты освещения дачи
В связи с большим разнообразием устройств освещения сегодня они могут выполнять достаточно большой спектр задач, определяя не только уровень видимости на участке, но и оформление ландшафтного дизайна, функционального выделения каких-либо локаций и т.д.
Всего выделяют четыре основных варианта подсветки для приусадебных участков, которые отличаются своим назначением, местом расположения и прочими особенностями. Разберем каждый вид более детально.
Функциональная
Помогает организовать безопасное передвижение по участку в сумеречное и темное время. Подсветка удаленных зон улучшает видимость, что снижает возможность возникновения травм. Приборы монтируют у входа в дом, вдоль садовых дорожек и при въезде на территорию. Светильники актуальны на парковке и в местах отдыха.
В темное время комфортно передвигаться от сумеречных зон к участкам с максимальной интенсивностью освещения. Заметные акценты расставляют на беседках, террасах и патио, мягкие – вдоль тропинок. Сильное функциональное освещение не должно слепить человека. Самыми яркими местами в ландшафте остаются фасад и крыльцо. Обязательно равномерно подсвечивают мосты, бордюры и лестницы. В качестве источников эффектно смотрятся:
- сферы;
- прожекторы;
- торшеры с рассеивателями;
- фонари.
Маркировочное
Освещение этого типа используют для выделения контуров территорий. К примеру, с помощью маркировочного света выделяют границы садовых дорожек, въездов на территорию. Одним словом, маркировка помогает рассмотреть в темноте границы того или иного объекта.
Маркировочный эффект достигается с помощью специальных светотехнических устройств — боллардов, представляющих собой 50-сантиметровые светящиеся столбцы или брусчатку. Болларды выполняют в защищенном от механических воздействий корпусе. В частности, брусчатка оснащается противоударным стеклом, способным противостоять 2-тонным нагрузкам.
Охранная
Правильное освещение загородного участка поможет оградить недвижимость от проникновения злоумышленников, намеренной порчи имущества. Система работает как круглосуточно, так и периодически. Светильники с датчиками движения и модели с направленным лучом создают впечатление присутствия человека.

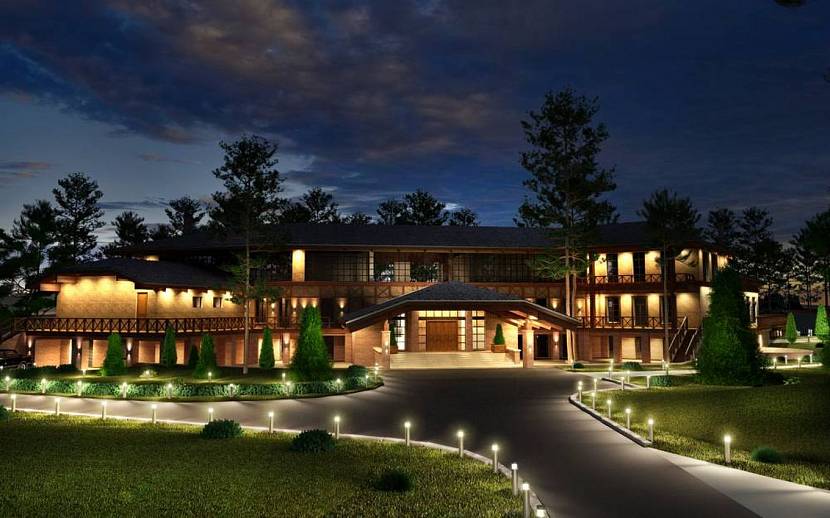

Уличное освещение дачного участка
Приборы устанавливают на входе дома, у ворот и у стоянки. По углам участка вкапывают столбы, на которых монтируют яркие прожекторы. Варианты с максимальной интенсивностью можно группировать и устанавливать на гараже. Автоматическая система с таймером включает определенные элементы в нужное время.
Праздничное
Праздничное освещение двора предназначено для декоративного оформления территории под определенное событие – новый год, день рождения и прочие. В отличии от предыдущего типа, их устанавливают временно – применительно к какому-то празднику. Здесь также можно использовать архитектурную подсветку, подсветку дорожек, украшение беседок, террас. В качестве приборов освещения двора применяются гирлянды, светодиодные ленты и тематические светильники.
Как подключить свет на улице?
Для того чтобы ответить на этот вопрос, нужно рассмотреть схему подключения уличного освещения. Одной из ее составляющих есть реле.
Реле — это устройство для регуляции работы электроцепи, которой можно управлять, задав параметры, время. Также реле могут быль устройства, реагирующие на изменения внешней среды, вследствие чего запускается процесс смыкания контактов. Бывают фотореле (реагирующие на освещенность), акустическое, тепловое реле.

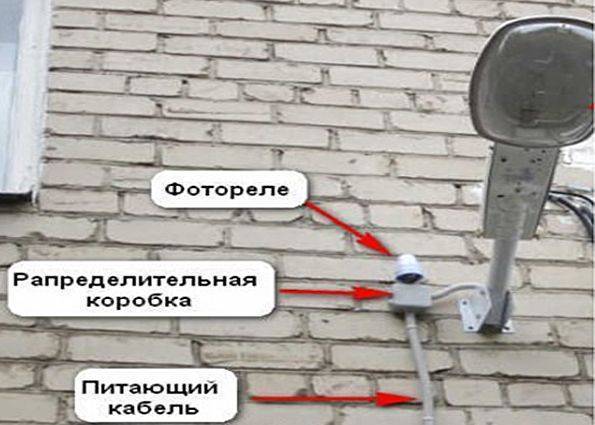

На наш взгляд, более оптимальным вариантом для улицы есть фотореле.

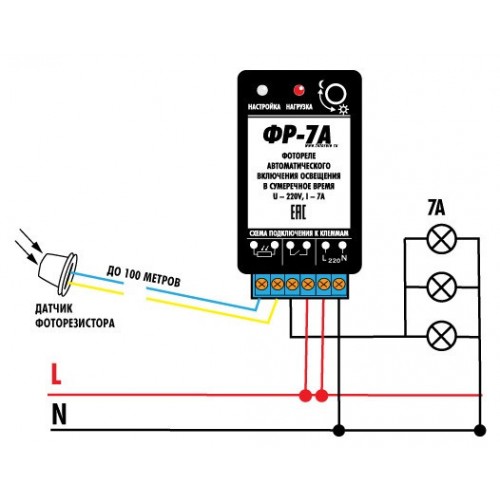

Рассматривая схему подключения фотореле, остановимся на выборе устройства. Максимальная нагрузка составляет от 1000 до 2300 Вт
Покупайте реле проверенных производителей, обратите внимание на степенью защиты IP44 (защита от внешних воздействий)
Это фаза, ноль, фаза коммутирующая (на светильник). Эти соединение лучше производить через специальную распределительную коробку, где удобно закрепляются все проводки. Коммутирование нагрузки — это прерывание фазного напряжения и его включение.
https://youtube.com/watch?v=1vyhml_u6M4
Подключаемый к проводу рабочий «ноль» используется для электропитания (рабочее напряжение 230 В). От лампы выходят: ноль, коммутирующая; от реле: ноль (соединяясь с соответствующим проводом от лампы), коммутирующая (идет на светильник), фаза. Из распределительной коробки выходят два провода: ноль и фаза. Как видите, схема подключения уличного освещения вполне пригодна для установки собственными руками, главное ее изучить.
Подключение от столба
Далее рассмотрим способы проведения кабеля от столба к домашней электросети. Наименее финансово затратный вариант — подводка электричества по воздуху. По требованиям технического регламента, высота, на которой кабель вводится в здание, не должна быть ниже 2 метров 75 сантиметров.
Если эта норма выполнима, на стену монтируется УЗО (устройство защитного отключения). К УЗО подводится кабель от столба.
Если указанную выше высоту обеспечить невозможно, устанавливается стойка, сделанная из металлической трубы. Стойка может быть прямой или в виде «гусака» (изогнутая). Для каждого из отводов предусмотрены свои методы фиксации на стене.
Дистанция от столба до точки ввода не может быть меньше 10 метров. Однако если это расстояние превышает 11 метров, понадобится дополнительная опора. При этом расстояние от опоры до линии электропередачи должно быть не более 15 метров.
Для линии длиной до 10 метров применяют медный провод с 4-миллиметровым сечением. Если расстояние между 10 и 15 метрами, понадобится 6-миллиметровое сечение. Для алюминиевых проводов СИП диаметр должен составлять не меньше 16 миллиметров.
Совет! Если используется обычный СИП, а не огнестойкий, рекомендуется выбрать медный кабель марки ВВГнг.
Цены на медные провода гораздо выше в сравнении с алюминиевыми. Обычно в целях экономии от столба к дому подводят алюминиевые провода.
Процедура подводки может осуществляться двумя способами. Первый вариант предусматривает натяжку троса или несущего провода, к которому затем крепится токопроводящий кабель. Фиксируется кабель с помощью хомутов.
Совет! Если СИП планируется проложить по стене, понадобятся зажимы (SA50, SFW50), поскольку минимально разрешенное расстояние от кабеля до стены — 6 сантиметров.
Во втором случае дополнительные опоры и крепления не используются. Защитные функции возлагаются на изоляторы из фарфора, стекла или полимеров, на специальную арматуру.
Благодаря запасу прочности арматура обеспечивает надежную защиту кабеля в случае аварий. При мощных воздействиях механического характера может произойти разрушение арматуры, но кабель при этом сохранит целостность и продолжит выполнять свою функцию — транспортировку электричества.
От участка входа в здание и до электрощита кабель из соображений безопасности располагают в металлической трубе.
Совет! Перед вводом в дом рекомендуется согнуть кабель книзу — это позволит избежать проникновения воды через защитную трубу. Причем сделать это желательно вне зависимости от наличия уплотнителя, так как он все равно с течением времени рассохнется и потеряет свою функциональность. Такая простая мера позволит снизить риск короткого замыкания в будущем.
Главный минус воздушного способа подводки состоит в ее открытом расположении, что сопряжено с риском повреждения. Нависающие провода создают сложности с подъездом крупногабаритного автотранспорта.
Оформление и декорирование уличного освещения
Уличное освещение не только выполняет функции освещения территории в темное время суток, но и может служить отличным элементом декора. С помощью правильного оформления и декорирования уличного освещения можно создать уютную и стильную атмосферу на придомовой территории или дворе.
Выбор светильников
Для создания эффектного декоративного освещения на улице можно использовать разные типы светильников. Например, светодиодные фонари или гирлянды со встроенными светодиодами
Важно выбирать светильники, которые будут соответствовать стилю и общему дизайну вашего двора или придомовой территории
Размещение светильников
Правильное размещение светильников играет важную роль при декорировании уличного освещения. Можно выбрать несколько ключевых мест, на которых вы хотите создать особо яркий акцент, например, вокруг цветочных клумб или вдоль аллеи. Также можно использовать симметричное или асимметричное размещение светильников для достижения определенного эффекта.
Использование декоративных элементов
Для добавления уюта и стиля к уличному освещению можно использовать различные декоративные элементы. Например, можно повесить цветные ленты или бумажные фонари на светильники. Также можно использовать металлические или деревянные конструкции, которые будут служить подставками для светильников. Кроме того, можно украсить светильники цветочными композициями или ветками с искусственными цветами.
Выбор цветовой схемы
Цветовая схема играет важную роль при оформлении уличного освещения. Выбирайте цвета, которые будут сочетаться с общим стилем и дизайном вашего двора или придомовой территории. Например, для создания романтической атмосферы можно использовать светильники с теплым золотистым светом, а для создания современного стиля – светодиодные фонари с холодной белой подсветкой.
Таблица с декоративными идеями для уличного освещения
| Идея | Описание |
|---|---|
| Установка фонарей вдоль аллеи | Разместите рядом светильники, чтобы создать впечатление подсвеченной дорожки для прогулок. |
| Подсветка деревьев | Установите светильники у основания деревьев, чтобы подсветить их красивую листву или стволы. |
| Фонари на стене | Установите фонари на стенах зданий или заборах для создания романтической атмосферы. |
| Подсветка водоемов | Разместите светильники рядом с фонтанами или прудами для создания эффекта играющего света на воде. |
С помощью оформления и декорирования уличного освещения можно сделать ваш двор более привлекательным и уютным. Экспериментируйте с разными идеями и выбирайте то, что подходит именно вам.
Планирование
Прежде чем приступать к работе по организации уличного освещения, необходимо составить детальный план. Выполнить планировочные мероприятия можно одним из трех способов, который покажется наиболее удобным:
- Снять несколько копий с техпаспорта. Сделать это можно при помощи принтера. На полученных копиях разместить планируемые объекты. Составить чертеж, изображающий схему осветительной системы.
- В случае отсутствия техпаспорта, изобразить план на чертежном листе. Для этого создать ситуационную схему. Такая бумага удобна наличием клеток, поэтому с масштабированием участка проблем возникнуть не должно. Рекомендуется придерживаться масштаба 1 к 100, что соответствует одному сантиметру на каждый метр земли.
- План можно нарисовать с помощью компьютерной программы. Подойдет любое приложение для организации ландшафтного дизайна. Также можно выбрать специальную программу для расчетов по светотехнике.
Основная цель планирования — определиться с местонахождением элементов системы. В плане должна быть изображена схема электрической цепи со всеми лампочками, датчиками, переключателями, проводкой. Также следует учесть расходы на закупку материалов и инструментов. План необязательно должен содержать абсолютно точные — вплоть до миллиметра — расчеты. Главное — понятная концепция, дающая четкое представление о том, что и как нужно делать.
Также план должен содержать перечень работ, которые следует выполнить:
- Подсчет расхода материалов.
- Выбор осветительных приборов и метода их установки.
- Определение способа прокладки электропроводки.
- Подготовка рабочего пространства.
- Укладка проводов.
- Установка опорных конструкций.
- Подключение освещения улицы.
- Монтаж контролирующих и регулирующих приборов.
Прокладка кабелей
Еще на этапе составления плана нужно выбрать метод прокладки кабелей. От электрического щита провода тянут одним из трех способов:
- Подземный кабель. Данный вариант используется чаще всего, так как в этом случае провода будут незаметны и не испортят внешнего вида участка. Подземный способ прокладки кабеля наиболее безопасен, так как никто его не повредит неосторожным движением.
- Воздушный кабель. Самый доступный в финансовом отношении способ, а также удобный с точки зрения небольших трудозатрат. Однако используется лишь при отсутствии возможности подземной закладки кабеля, ввиду очевидных недостатков его открытого расположения. Провода стараются спрятать под кровлей или подвешивают на опорах (столбах). Чтобы уменьшить количество опор, пользуются облегченными тросами с оболочкой из пластика или оцинковки.
- Наземный кабель. Применяется как временный вариант. Наземная проводка используется, к примеру, для организации освещения уличной новогодней елки. Кабели просто раскладывают по земле.
Расчет электропроводки
На данном этапе устанавливается количество светильников, их тип, мощность, длина и сечение проводов, мощность переключателей-автоматов, а также устройств защитного отключения
Принимая во внимание тот факт, что светильники маркируются в ваттах, а электросчетчики и предохранители в амперах, для выбора подходящих автоматов придется выполнить пересчет этих параметров. Для расчетов электрической проводки используется несложная формула
Создание электротехнической схемы
Для наглядности можно привести такой пример. На участке перед домом нужно организовать освещение крыльца и территории возле калитки. Прокладывают две линии проводки. На первой светильник и переключатель отмечаются как «Л1» и «В1». На второй линии (идет от ворот) светильник («Л2») соединяют с выключателем («В2») возле входной двери. Также на второй линии проводки возле калитки располагают датчик движения («Д»).
Электротехническое оборудование наружного освещения должно соответствовать всем требованиям безопасности. При организации проводки следует учитывать такие обстоятельства:
- Прокладка кабелей под землей осуществляется на определенной глубине — не ближе чем в 70 см от поверхности. Кабель должен находиться не слишком близко от здания — минимум в 60 см. Если рядом трубопровод, дистанция между ним и кабелем не должна быть менее 50 см. Расстояние между параллельно проложенными кабелями — от 30 см.
- Воздушную проводку располагают, по крайней мере, в трех метрах от уровня земли.
- Светильники следует установить так, чтобы они не ослепляли соседей.
- Современным требованиям отвечают только медные провода.
- Кабели, проложенные в стенах, нужно размещать в гофрированных каналах из негорючего пластика.
- Выключатели располагают в сухих местах, не подверженных прямому попаданию воды.
- Все светильники следует заземлить.
