Разновидности электрических автоматических выключателей

Сечение кабеля для автомата с16

В жилых домах, как правило, используется однофазная сеть. Поэтому проводку выбирают с 2 или 3 жилами. Их диаметр в поперечном сечении должен соответствовать установленному электроавтомату на 16 ампер. Максимально допустимый диаметр составляет 25 кв. мм, но показатель зависит также от металла, из которого состоит кабель. Вот их сравнительная характеристика:

Металл в проводах

КритерийАлюминиевый проводМедный провод
Поперечное сечениеОт 2,5 кв. ммОт 0,35 кв. мм
Проводимость токаДо 3 кВт при минимальном сеченииПоказатель выше примерно в 1,6 раза
Срок службы15-20 летОколо 50 лет
ПрочностьВо время сгибания жила легко надламываетсяБлагодаря пластичности металла, проводку можно прокладывать под любым углом. Показатель хрупкости при одинаковом сечении в 2-3 раза ниже.
Удобство монтажаЧтобы запитать современную розетку, нужен провод с сечением в 4 кв. мм. Встроенные клеммы имеют допустимое значение в 3 мм. То есть, подключение с номиналом в 16А исключается.Для аналогичной задачи (розетка на 16А) требуется кабель с сечением жил, равным 1,5-2,5 кв. мм. То есть сложностей во время монтажа не возникает.
ОкислениеУчасток с отсутствующей изоляцией быстро окисляется. Оказываемая пленкой сопротивляемость снижает показатель допустимой нагрузки на контакты. Поэтому используют специальную кварце-вазелиновую пасту.Патина хорошо проводит ток, поэтому на сопротивляемость в узловых соединениях влияния не оказывает.

Вам это будет интересно Установка двухзонного счетчика

Клеммы в розетке

Несмотря на заметную разницу в стоимости материалов (алюминиевая проводка дешевле в 2-3 раза), прокладывают в большинстве своем медный кабель. При выборе сечения жил опираются на характер автомата и способа размещения проводов.

Для защитного устройства на 16А медная жила должна иметь сечение в 2,5 кв. мм. Это соответствует предельному для нее напряжению в 21А в замурованном в стены положении, 30А в открытом (контактирует с внешней средой, а значит легко отдает тепло при нагревании).

Если взять провод с сечением 1,5 кв. мм, то в течение часа он перегреется и выйдет из строя. Это обосновано максимально допустимым током, равным 18 А.

Монтаж внутри и снаружи стен

Выбор выключателя автоматического

При подборе аппарата для выключения учитывается несколько факторов:

  • определение напряжения;
  • тип исполнения;
  • номинальный ток.

Касательно типа исполнения, в расчёт берется количества полюсов. Как говорилось ранее, многое зависит от сети, в которой устанавливается оборудование. В случае с напряжением и током, мастер отталкивается от номинальных значений. К счастью, в сети можно найти онлайн-калькуляторы расчета автомата по критериям:

  • мощность;
  • сечение кабеля.

Если нет желания переходить на сторонние ресурсы, можно произвести расчёт самостоятельно по формулам. Учитывается мощность, напряжение, коэффициент затухания. Необходимо разбираться в технических условиях, особенностях электроснабжения. В формуле не предполагается наличие нескольких электроприемников. Если их несколько, мощность отдельных элементов суммируется.

Основные критерии для выбора автовыключателя

Предельный ток короткого замыкания

Этот показатель необходимо учитывать сразу же. Означает он ту максимальную величину тока, при которой электрический автомат сработает и разомкнет цепь. Здесь выбор не велик, так как есть лишь три варианта:
4,5 кА
;
6 кА
;
10кА
.

При выборе следует руководствоваться теоретической вероятностью возникновения сильной тока короткого замыкания. Если такой вероятности нет, то достаточно будет приобрести 4,5 кА автомат.

Ток автомата

Учет этого показателя является следующим шагом. Речь идет о необходимом номинальном значении рабочего тока электрического автомата. Чтобы определить рабочий ток, нужно руководствоваться мощностью, которая, предположительно, будет подключена к проводке, или же по значению допустимого тока (тот уровень, который будет выдерживаться в нормальном режиме).

Что нужно знать при определении рассматриваемого параметра? Не рекомендуется применять автоматы с завышенным рабочим током. Просто в таком случае автомат при перегрузке не отключит питание, а это может вызвать термическое разрушение изоляции проводки.

Полюсность автомата

Это, пожалуй, наиболее простой показатель. Чтобы выбрать количество полюсов у выключателя, нужно исходить из того, как он будет применяться.

Так, однополюсный автомат – это ваш выбор при необходимости защиты проводки, которая идет из электрощита к розеткам и цепям освещения. Двухполюсный выключатель применяется тогда, когда нужно защитить всю проводку в квартире либо доме с однофазным питанием. Защита трехфазной проводки и нагрузки обеспечивается трехполюсным автоматом, а четырехполюсные используются в целях защиты четырехпроводного питания.

Характеристики автомата

Это последний показатель, на который понадобится обратить внимание. Время-токовая характеристика автоматического выключателя обусловливается нагрузками, которые подключаются к защищаемой линии

При выборе характеристики учитываются: рабочий ток цепи, номинальный ток автомата, пропускная способность кабеля, рабочий ток выключателя.

В том случае, если необходимо подключать к линии электропитания небольшие пусковые токи, т.е. электрические приборы, характеризующиеся небольшой разнице между рабочим током и тем током, который возникает при включении, предпочтение следует отдать характеристике срабатывания B. При более серьезных нагрузках выбирают характеристику C. Наконец, есть еще одна характеристика – D. Свой выбор следует остановить на ней в том случае, если предполагается подключать мощные устройства с высокими пусковыми точками. О каких устройствах идет речь? Например, об электродвигателе.

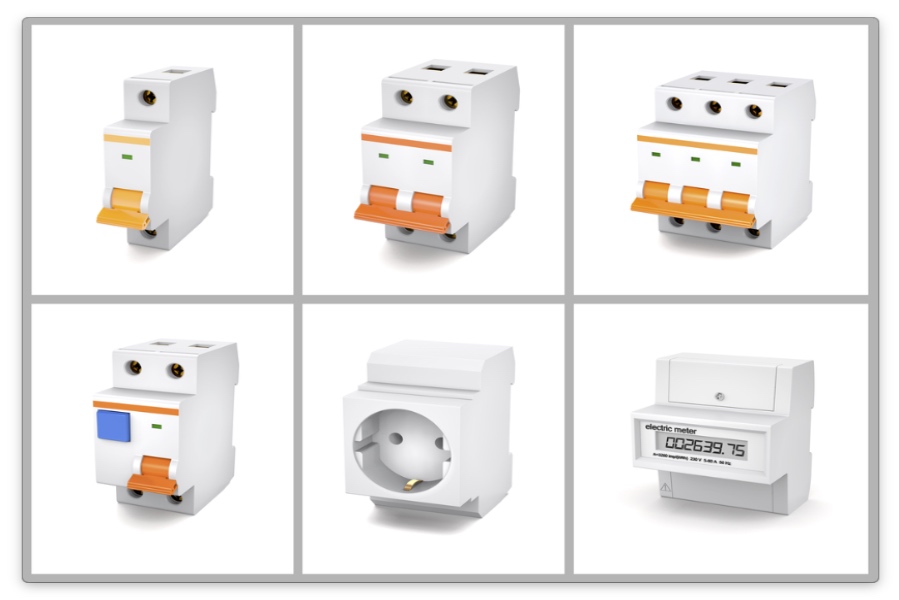

Разновидности по полюсам

Автоматы могут иметь от 1 до 4 полюсов, что определяется мощностью подключаемого электрооборудования и количеством фаз сети.

Классификация по числу полюсов автоматических выключателей:

  1. Однополюсный автомат способен защитить сеть, к которой подключены маломощные приборы. Монтаж производится на фазный провод, нулевой при этом исключается.
  2. Двухполюсный прибор актуален для линии, к которой подключается достаточно мощная бытовая техника (стиральная машина, электроплита, бойлер).
  3. Трехполюсная модель. Предназначается для полупромышленного масштаба с подключением установок: насосов, устройств для автомастерских или строительных работ.
  4. Четырехполюсный автомат защищает от коротких замыканий, перегрузок четырехпроводных сетей.

Для четырехжильного кабеля устанавливаются только трех- и четырехполюсные автоматы выключения.

Условные обозначения

Разные типы автоматов маркируются по-своему для быстрой идентификации и выбора нужного для конкретной цепи или её участка. Как правило, все производители придерживаются одного механизма, который позволяет унифицировать изделия под многие отрасли и регионы. Разберём подробнее нанесённые на автомат знаки и цифры:

  • Бренд. Обычно в верхней части автомата ставится логотип производителя. Практически все они стилизованы определенным образом и имеют свой фирменный цвет, поэтому выбрать изделие своей любимой компании будет несложно.
  • Окошко индикатора. Показывает текущее состояние контактов. Если возникла неисправность в автомате, то по нему можно определить есть ли напряжение в сети.
  • Тип автомата. Как уже описывалось выше, означает характеристику отключения при токах, значительно превышающих номинальный. Чаще в быту используются C и чуть реже B. Отличия типов электрических автоматов B и C не так существенны;
  • Номинальный ток. Показывает значение силы тока, который может выдержать длительную нагрузку.
  • Номинальное напряжение. Очень часто данный показатель имеет два значения, написанных через «слэш». Первый — для однофазной сети, второй — для трехфазной. Как правило, в России используется напряжение в 220 В.
  • Предельный ток выключения. Означает максимально допустимый ток короткого замыкания, при котором автомат отключится без выхода из строя.
  • Класс токоограничения. Выражается в одной цифре или же отсутствует совсем. В последнем случае принято считать номер класса 1. Данная характеристика означает время, на которое ограничивается ток короткого замыкания.
  • Схема. На автомате можно встретить даже схему подключения контактов с их обозначениями. Находится она практически всегда в верхней правой части.

Таким образом, взглянув на фронтальную часть автомата, можно сразу установить, к какому типа тока он предназначен и на что способен.

Практика применения знаний про автоматы защиты

Например. У вас в квартире групповая цепь из 8 розеток для устройств со средней мощностью 300 Вт. Рассчитаем минимально допустимый ток срабатывания автомата защиты и выберем его тип.

  • I номин.= 300×8⁄220=10,9 А;
  • I расчетная автомата защиты= 10,9×1,45=15,8 А.
  • Розеточная группа, значит тип автомата C.

Рассчитанный таким образом расчетный ток автомата защиты, не может служить основанием для установки автомата защиты, C16A. В окончательном расчете автомата защиты нужно учесть сечение токопроводящих жил кабеля и способ их прокладки. Сечение жил связать с допустимым током нагрузки на кабель, по нему рассчитать ток автомата защиты, сравнить его с расчетным током автомата защиты, как в этом примере, и только потом определить номинал автомата защиты.

Ehto.ru

Разновидности защитных сетевых устройств

По конструктивному исполнению существует несколько типов защитных устройств:

  • малогабаритные устройства;
  • воздушные элементы;
  • закрытые АВ;
  • УЗО.

Небольшие модели

Маленькие аппараты предназначены для использования в цепях с небольшой нагрузкой. Они рассчитаны на протекание тока от 4,5 до 15 А. Такие элементы в большинстве случаев применяют в бытовых сетях. Это модульные устройства, размеры которых стандартизованы. Их ширина кратна 1,75 см. Благодаря заранее известной величине выключатели такого типа легко крепить на специальную планку – DIN-рейку.

Воздушные открытые устройства

Эти устройства применяют в мощных сетях. Чаще всего они используются в промышленности. Большинство из них трехфазные.

Воздушные АВ можно располагать в специальных шкафах снаружи здания. Но их главное преимущество – возможность изменять характеристики устройств, подстраивая их с помощью вставок.

Закрытые автоматические выключатели

АВ закрытого типа используют для эксплуатации в тяжелых условиях. Их корпус изготовлен из литого металла и герметичен. Такие автоматы применяют для контроля функционирования моторов заводских станков, а также другого мощного оборудования, поскольку они могут выдерживать большой ток.

Приборы защитного отключения

Функция разрыва сети используется и для ограждения человека от удара электрическим током. В этих целях применяют УЗО – устройства защитного отключения. Их задача – предотвратить ток утечки из-за попадания влаги или случайного соединения корпуса с фазным проводом.

Есть приборы, которые соединяют в себе задачи автоматического разъединителя и УЗО – дифференциальные выключатели. Они исключают токи перегрузки и короткого замыкания, а также контролируют утечку, т.е. то, от чего защищает УЗО. Чаще всего дифавтоматы применяют в отдельной ветке электрической цепи, подключенной к мощному устройству: духовке, кондиционеру, нагревателю и т.п.

Онлайн-калькуляторы по мощности

Если воспользоваться онлайн-калькулятором расчёта автоматов по мощности, обязательно учитывается несколько факторов:

  • тип;
  • мощность оборудования;
  • минимальные и максимальные показатели;
  • общий уровень напряжения.

Согласно инструкции, просчет первоначально начинается с выбора оборудования:

  • бытовые агрегаты;
  • двигательные устройства;
  • дистанционные установки.

Мощность пользования указывается в киловатт, необходимо вводить максимально допустимые показатели. К счастью, в документе на продукцию представлена вся необходимая информация. Если используется несколько точек подключения, подсчитывается суммарная мощность. Так, в квартире могут подключаться такие приборы:

  • холодильник;
  • телевизор;
  • микроволновая печь;
  • обогреватель;
  • компьютер.

Расчет номинальной мощности автомата

Номинальная мощность автомата – это рабочая мощность, которую пропускает выключатель, без отключения. Расчет ведется по простой формуле:

P = U*I*cos(f), (1)

где – P мощность в Вт, — напряжение электрической сети в В, I — сила тока в А, проходящая через устройство защиты, cos(f) – косинус (f), определяющий отношение активной нагрузки к полной. С помощью формулы (1) определяется сила тока в штатном эксплуатационном режиме. Эта формула применима при однофазной сети. Она же применима и для трехфазной сети, но в ней необходимо учитывать фазовые сдвиги. Значения этих величин приводятся обычно на оборудовании.

Номинал автоматических выключателей

Т.к. цель приобретения и установки автомата заключается в предохранении проводки, то в первую очередь ориентироваться нужно на ее характеристики. Ток, текущий по проводам нагревает кабель пропорционально сопротивлению его токоведущей жилы. Короче говоря, чем толще жила, тем большего значения ток может пройти по ней, не расплавляя изоляцию. В соответствии с максимальным значением силы тока, транспортируемого кабелем, подбирается номинал прибора автоматического отключения. Рассчитывать ничего не нужно, взаимозависимые значения электроустановочных устройств и проводки заботливыми электриками давно сведены в таблице:

Типы автоматов

Классификация автоматических выключателей основана на их типах и особенностей. Что касается типов, то можно выделить следующее:

  • Номинальные показатели способности к отключению — речь идет об устойчивости контактов выключателя к воздействию токов с высокими показателями, а также к условиям, в которых происходит деформация цепи. В таких условиях возрастает риск подгорания, который нейтрализуется благодаря появлению дуги и повышением температуры. Чем более качественным, прочным является материал изготовления оборудования, тем более высокими являются его соответствующие способности. Такие выключатели стоят дороже, однако их характеристики полностью оправдывают цену. Выключатели служат долго, не требуют регулярной замены
  • Калибровка номинала — речь идет о параметрах, в которых оборудование работает в нормальном режиме. Они устанавливаются еще на этапе производства оборудования, и уже в процессе его использования не регулируются. Данная характеристика позволяет понять, насколько сильные перегрузки способен выдерживать аппарат, период времени его работы в таких условиях
  • Уставка — обычно этот показатель отображается в виде маркировки на корпусе оборудования. Речь идет о максимальных значениях тока в нестандартных условиях, которая, даже при частом отключении, не окажет никакого влияния на функционирование аппарата. Выражается уставка в токовых единицах, маркируется латинскими буквами, цифровыми значениями. Цифры, в данном случае, отображают номинал. Латинские буквы можно увидеть в маркировке только тех автоматов, которые изготовлены в соответствии со стандартами DIN

Электрический автомат, или автоматический выключатель, представляет собой механическое коммутационное устройство, посредством которого можно вручную добиться обесточивания всей электросети или же конкретного ее участка. Сделать это можно в доме, квартире, на даче, в гараже и т.п. Более того, такой прибор оснащается функцией автоматического выключения электрического кабеля при возникновении аварийных ситуаций: например, в случае короткого замыкания либо при перегрузке. Отличие таких автоматических выключателей от обычных предохранителей состоит в том, что после срабатывания их можно кнопкой включить вновь.

Автоматы (автоматические выключатели) – это то, что пришло на замену обычным пробкам, т.е. предохранителям в керамическом корпусе, где защитой от перегрузки по току была перегорающая нихромовая проволочка.

В отличие от пробки, автомат – многоразовое устройство
, и функции защиты у него разделены.
Во-первых, защита от сверхтоков (токов короткого замыкания или КЗ), во-вторых, защита от перегрузки, т.е. механизм автомата разрывает цепь нагрузки при небольшом превышении рабочего тока автомата.

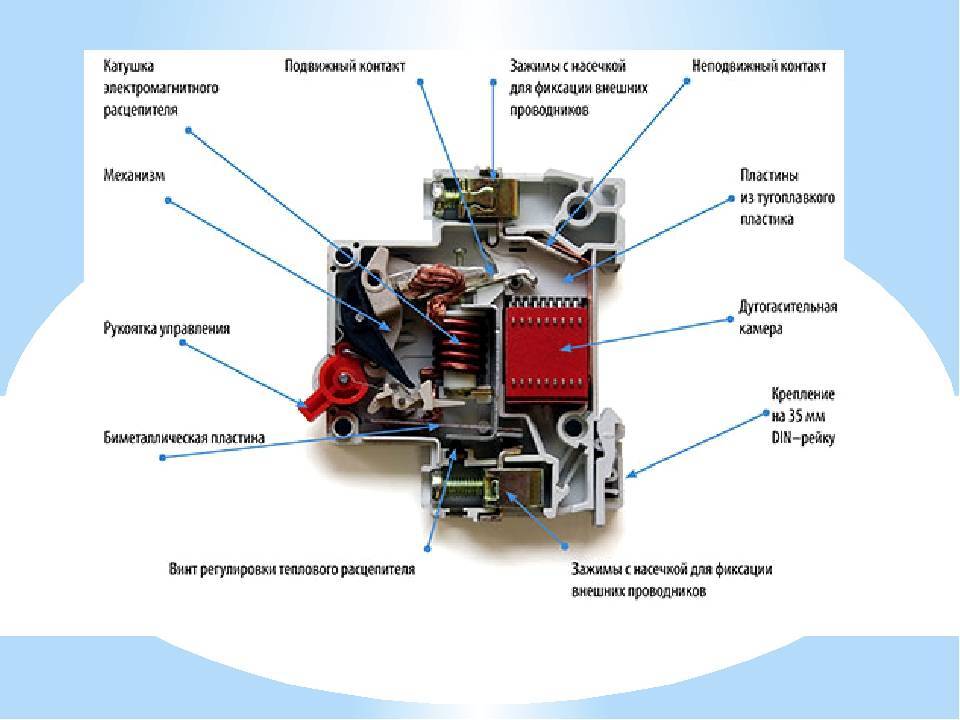

В соответствии с этими функциями, автоматический выключатель содержит в себе два типа размыкателей. Магнитный быстродействующий размыкатель
защиты от КЗ с системой гашения дуги (время реакции миллисекунды) и медленный тепловой размыкатель
с биметаллической пластиной (время его реакции – от нескольких секунд до нескольких минут, в зависимости от тока нагрузки).

Количество полюсов

Это значение показывает количество линий, возможных подключений к автоматическому выключателю.

Автомат, имеющий один полюс – простейшая модификация изделия. Служит для защиты, коммуникации единичных цепей. Конструкция позволяет подключить питающий и отходящий провода. Этот прибор защищает от возгорания изоляцию, окружающий материал. Через него подключен фазный провод.

Отключение обоих линий такой сети производят двухполюсным автоматическим выключателем. Используют при отключении однофазного потребителя электроэнергии (водонагреватель, станок).

Трехфазную, четырех проводную электрическую сеть защищают трехполюсными устройствами. Возможно подключение потребителя как звездой, так и треугольником.

Четырехфазный автоматический выключатель находит применение для защиты трехфазной четырехпроводной сети.

Разновидности

Существует несколько видов автоматических выключателей для выполнения разных задач. Основной вид мы рассмотрели. Его назначение – защита от перегрузки и короткого замыкания. Теперь поговорим об автомате, защищающем от дифференциального тока. Это устройство дифференциального тока (УДТ).

Для справки. Дифференциальный ток (ДТ) – ток утечки, когда часть энергии «утекает» посторонними путями. При этом входящий ток становится больше выходящего.

Согласно определению УДТ – контактное коммутационное устройство, чтобы включать, проводить и отключать электрические токи при нормальных условиях эксплуатации и размыкать контакты, когда дифференциальный ток достигает заданного значения. Такие приборы делятся еще на 2 разновидности:

  • автоматический выключатель, управляемый дифференциальным током (ВДТ);
  • автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока (АВДТ).

Первая разновидность не контролирует величину тока, не защищает линию от перегрузки и коротких замыканий. Прибор лишь контролирует входящий и выходящий токи в линии. Если токи равны, то автомат включен. Как только появится разница выше заданной величины или утечка (зависит от модели ВДТ), автомат отключается.

Приборы, срабатывающие при ДТ не менее 30 мА, защищают человека от поражения электрическим током. Автоматы, срабатывающие при больших токах, предотвращают пожар и повреждения линии.

АВДТ – это уже известный нам автоматический выключатель, защищающий от перегрузки и короткого замыкания, со встроенным устройством защиты от дифференциального тока. Так сказать, 2 в 1. Его назначение – защита от КЗ и перегрузки + от тока утечки.

Обратите внимание на схему на корпусе прибора. На ней можно увидеть обозначения электромагнитного и теплового расцепителей

Существует еще один вид автоматов, которые используются в промышленности. По сути, это обычный дистанционный выключатель с датчиком. Он превращается в автоматический, срабатывающий по любому параметру – превышение/понижение напряжения/тока, уход частоты, наличие помех, превышающих заданный уровень, и т. д.

Типы автоматических выключателей

Что означает тип электрического автомата? Автоматические выключатели содержат внутри себя два вида размыкателей – тепловой и магнитный.

Магнитный быстродействующий размыкатель предназначен для защиты при коротком замыкании. Срабатывание размыкателя может происходить за время от 0,005 до нескольких секунд.

Тепловой размыкатель значительно медленнее, предназначен для защиты от перегрузки. Работает с помощью биметаллической пластины, нагревающейся при перегрузке цепи. Время срабатывания от нескольких секунд до минут.

Совместная характеристика срабатывания зависит от вида подключаемой нагрузки.

Существует несколько типов отключения АВ. Их еще называют — типы время-токовых характеристик отключения. Они обозначаются так — A, B, C, D, K, Z.

  1. A – применяется для размыкания цепей с большой длинной электропроводки, служит хорошей защитой для полупроводниковых устройств. Срабатывают при 2-3 номинальных токах.
  2. B – для осветительной сети общего назначения. Срабатывают при 3-5 номинальных токах.
  3. C – осветительные цепи, электроустановки с умеренными пусковыми токами. Это могут быть двигатели, трансформаторы. Перегрузочная способность магнитного размыкателя выше, чем у выключателей типа B. Срабатывают при 5-10 номинальных токах.
  4. D – применяются в цепях с активно-индуктивной нагрузкой. Для электродвигателей с большими пусковыми токами, например. При 10-20 номинальных токах.
  5. K – индуктивные нагрузки.
  6. Z – для электронных устройств.

Данные о срабатывании выключателей типов K, Z лучше смотреть в таблицах конкретно по каждому производителю.

  • Планетарная передача принцип работы кратко



  • Рейтинг школ в удмуртии



  • Планирование работы логопеда с ребенком с рас в доу



  • Правила страхования дмс кратко



  • Охарактеризуйте основные особенности естественного права кратко по учебнику

Автоматы дифференциального тока

Они называются УЗО – устройства защитного отключения. Внешне очень похожи на автоматы ВА, отличаясь только кнопкой «Тест». Принципиальные различия в устройстве электромагнитного расцепителя. Он построен на основе дифференциального трансформатора.

Его первичная обмотка составлена из двух катушек, к которым подключены фазный и нулевой провод. Вторичная обмотка соединена соленоидом. В обычном состоянии токи в фазном и нейтральном проводниках равны по величине, но противоположны по фазе. Они компенсируют друг друга, и в первичной обмотке не наводится электромагнитного поля.

При частичном пробое изоляции и соединении фазной линии с заземляющим контуром, баланс нарушается, в первичной обмотке возникает магнитный поток, порождающий электрический ток во вторичной. Соленоид срабатывает и размыкает контакт.

Так происходит если, например, человек берет рукой электроприбор, корпус которого замкнуло на фазу. Эти приборы не защищают ни от короткого замыкания, ни от перегрева, поэтому их ставят последовательно с автоматами ВА. И обязательно после них. Про правильное подключение читайте тут.

Типы расцепителей

Расцепители являются основными рабочими компонентами АВ. Задача их состоит в том, чтобы при превышении допустимой величины тока разорвать цепь, тем самым прекратив подачу в нее электроэнергии. Существует два основных типа этих устройств, отличающихся друг от друга по принципу расцепления:

  • Электромагнитные.
  • Тепловые.

Расцепители электромагнитного типа обеспечивают практически моментальное срабатывание автоматического выключателя и обесточивание участка цепи при возникновении в нем сверхтока короткого замыкания.

Они представляют собой катушку (соленоид) с сердечником, втягивающимся внутрь под воздействием тока большой величины и заставляющим срабатывать отключающий элемент.

Основная часть теплового расцепителя – биметаллическая пластина. Когда через автомат проходит ток, превышающий номинальную величину защитного устройства, пластина начинает нагреваться и, изгибаясь в сторону, касается отключающего элемента, который срабатывает и обесточивает цепь. Время на срабатывание теплового расцепителя зависит от величины проходящего по пластине тока перегрузки.

Некоторые современные устройства оснащаются в качестве дополнения минимальными (нулевыми) расцепителями. Они выполняют функцию выключения АВ, когда напряжение падает ниже предельного значения, соответствующего техническим данным устройства. Существуют также дистанционные расцепители, с помощью которых можно не только отключать, но и включать АВ, даже не подходя к распределительному щиту.

Тепловой расцепитель автоматического защитного выключателя

Основным элементом этого устройства является биметаллическая пластина. При ее изготовлении используется два металла с различными коэффициентами теплового расширения.

Будучи спрессованными вместе, они при нагревании расширяются в разной степени, что приводит к искривлению пластины. Если ток не нормализуется в течение длительного времени, то по достижении определенной температуры пластина касается контактов АВ, прерывая цепь и обесточивая проводку.

Основной причиной чрезмерного нагрева биметаллической пластины, из-за которого срабатывает тепловой расцепитель, является слишком высокая нагрузка на определенном участке линии, защищенном автоматом.

Например, сечение выходного кабеля АВ, идущего в помещение, составляет 1 кв. мм. Можно подсчитать, что он способен выдерживать подключение приборов суммарной мощностью до 3,5 кВт, при этом сила проходящего в линии тока не должна превышать 16А. Таким образом, в эту группу можно спокойно подключить телевизор и несколько осветительных приборов.

Если хозяин дома решит включить в розетки этой комнаты дополнительно стиральную машину, электрокамин и пылесос, то общая мощность станет намного выше той, что способен выдержать кабель. В результате возрастет сила тока, проходящего по линии, и проводник станет нагреваться.

Перегрев кабеля может привести к тому, что изоляционный слой расплавится и загорится.

Чтобы этого не произошло, в действие вступает тепловой расцепитель. Его биметаллическая пластина нагревается вместе с металлом провода, и через некоторое время, изогнувшись, отключает питание группы. Когда она остынет, защитное устройство можно снова включить вручную, предварительно вытащив из розетки шнуры питания приборов, которые привели к перегрузке. Если этого не сделать, через некоторое время автомат вырубит снова.

Пример использования расцепителя в противопожарной защите на видео:

Важно, чтобы номинал АВ соответствовал сечению кабеля. Если он будет меньше нужного, то срабатывание будет происходить даже при нормальной нагрузке, а если больше, то тепловой расцепитель не отреагирует на опасное превышение тока, и в итоге проводка сгорит. В целях защиты электромоторов от длительных перегрузок и обрыва фаз на эти агрегаты могут также устанавливаться тепловые реле расцепления

Они представляют собой несколько биметаллических пластин, каждая из которых отвечает за отдельную фазу силового агрегата

В целях защиты электромоторов от длительных перегрузок и обрыва фаз на эти агрегаты могут также устанавливаться тепловые реле расцепления. Они представляют собой несколько биметаллических пластин, каждая из которых отвечает за отдельную фазу силового агрегата.

Крайне важные дополнения

  1. Необходимо подходить к выбору АВ очень требовательно. Выбирать можно только строго по расчетным параметрам и ни в коем случае не интуитивно.
  2. Подключение, монтаж АВ необходимо производить специалисту.
  3. Перед эксплуатацией обязательно необходимо проверить устройство на нормальную работоспособность.

Установку и монтаж автоматических выключателей осуществляют на вводе жилища, производят в следующей последовательности. Устанавливают общий автомат перед счетчиком. Автоматический выключатель, для защиты отдельных потребителей, устанавливают после счетчика. Есть возможность поставить автомат на счетчик.

Определение время токовой характеристики

Определение время-токовой (токовременной) характеристики (ВТХ) производят с учетом пусковых токов потребителей, они у некоторых могут в несколько раз превышать номинальное значение. Данные берутся из справочных таблиц, где указаны пусковые величины. Указано время переходного процесса. ВТХ обычно учитывается при большой реактивной нагрузке, к которой относятся электропотребители имеющие электродвигатели. По ВТХ выбирают выключатели с соответствующей характеристикой и обозначают как  a, b, c или d. Они отличаются быстротой срабатывания при достижении показателя установленной величины и выдерживаемой перегрузкой по отношению номинальной. Так автоматический выключатель характеристика d, служит для тока мгновенного расцепления, который превышает номинальный в 10 – 20 раз.

Зачем нужен автоматический выключатель?

Автоматический выключатель – аппарат, предназначенный для защиты силового кабеля, точнее, его изоляции от оплавления и нарушения целостности. Автоматы не защищают владельцев техники от ударов и не оберегают само оборудование. Для этих целей электросеть оснащают УЗО. Задача автоматов предотвратить перегрев, сопровождающий поступление сверхтоков на вверенный участок цепи. Благодаря их использованию не будет оплавлена и повреждена изоляция, значит, проводка будет действовать в нормальном режиме без угроз возгорания.

Работа автоматических выключателей заключается в размыкании электрической цепи в случае:

Автоматический выключатель охраняет следующий за ними участок цепи. Проще говоря, устанавливается на вводе. Несколько автоматов в сборе, оберегают линии освещения и розеток, магистрали подключения бытового оборудования и электродвигателей в частных домах. Линии эти прокладываются кабелем различного сечения, ведь питается от них техника разной мощности. Следовательно, для защиты участков сети с неравнозначными параметрами нужны устройства защиты с неравнозначными возможностями.

Казалось бы, можно без лишней мороки приобрести самые мощный автоматический выключатель для установки на каждую из линий. Шаг в корне неверный! А результат его проложит прямую «тропинку» к пожару. Защита от причуд электротока – дело тонкое. Потому лучше узнать, как выбрать автоматический выключатель, и установить аппарат, разрывающий цепь, когда в этом возникает реальная потребность.

Внимание. Автоматический выключатель с завышенными характеристиками будет пропускать токи, критические для проводки

Он своевременно не отключит защищаемый участок цепи, из-за чего будет плавиться или гореть изоляция кабеля.

Автоматы с заниженными характеристиками тоже преподнесут немало сюрпризов. Будут бесконечно разрывать линию при запуске техники и в итоге сломаются из-за многократного воздействия на них слишком больших токов. Контакты спаяются, что называется «залипнут».

Коротко о главном

Автоматический выключатель предназначен для пропуска, ручного включения/выключения и аварийной защиты электропроводки и приборов. Защищает он как от скачков тока при коротком замыкании, так и перегрузки при избыточной мощности потребления.

Обеспечивается это 2-мя типами специальных механизмов – электромагнитного и теплового расцепителя. Маркировка содержит такие данные, как тип устройства, номинал тока и напряжения, отключающая способность, времятоковая характеристика и проч.

Есть несколько типов автоматических выключателей. Различаются они по следующему ряду признаков:

  • Число полюсов.
  • Характеристика срабатывания.
  • Специфика корпуса.
  • Номинальная отключающая способность
  • Рабочий ток.

При выборе нужно учитывать ряд практических параметров и соответствие фактическому току электропроводки.

Типы расцепителей

В защиту включают электромагнитный и термический расцепитель. Работа каждого элемента автономна и не зависит от состояния друг друга.

Тепловой расцепитель представляет собой металлическую пластину, назначение которой — реагирование на нагрев. Для включения прибора пластина должна остыть до исходной допустимой температуры.

Принцип действия автоматического выключателя зависит от конкретной ситуации.

Механизм действия при коротком замыкании (КЗ)

Своевременное отключение подачи нагрузки обеспечивается электромагнитным расцепителем. Принцип работы автоматического выключателя при КЗ сводится к следующей схеме: превышающее допустимую норму напряжение, протекая через электромагнитную катушку расцепителя, образует магнитное поле высокой мощности. В результате якорь с подвижным контактом опускается вниз, воздействуя на рычаг спускового механизма, после чего отключается нагрузка.

Таким образом, незамедлительно возникшее магнитное поле провоцирует реакцию на обесточивание сети до возникновения аварийной ситуации.

В ходе возникновения разряда, между контактами образуются продукты горения, а также повышается давление внутри корпуса автомата. Требуется устранение побочных реакций, для чего предусмотрены каналы в коробе автомата.

Перегрузка

Сеть защищается благодаря тепловому расцепителю — биметаллической пластине. При этом ток, поступая через нее, может превышать значение нормы, что ведет к ее перегреву и последующему изгибу. Достигая определенного угла изгиба, пластина воздействует на спусковое устройство, в ходе чего автомат отключается.

Разогрев биметалла требует времени. Продолжительность зависит от степени превышения значения воздействующего тока и может составлять несколько секунд или длиться до часа. Это свойство позволяет не отключать питание при непродолжительных или случайных превышениях тока в сети. Нижняя граница допустимого значения, при котором срабатывает терморасцепитель, устанавливается заводом-изготовителем. На корректную работу теплового элемента способна влиять температура воздуха окружающей среды. Указанные в маркировке технические параметры актуальны для температуры до 30 градусов. В прохладном помещении ток может достигать значения выше допустимого, в жарком — срабатывать при более низком значении.

Термический расцепитель более медлительный, чем магнитный, но имеет преимущество, так как работает более точно, а настроить его проще.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
