Как выполнить заземление ванны в квартире

Пошаговая инструкция по заземлению ванны своими руками

При отсутствии в квартире защитного контура работы могут вызывать затруднения. Однако эту ситуацию можно исправить.

Выбор материалов

Для начала определяют, что требуется купить. В первую очередь нужно подобрать кабель соответствующего сечения. Хорошим вариантом считается готовый провод на 6 кв. мм в зелено-желтой оплетке.

Помимо него, нужно приобрести:

• уравнивающую потенциалы коробку;
• УЗО подходящего номинала;
• хомуты;
• клеммы.

Коробка уравнивания представляет собой пластиковый отсек, в котором сходятся все ветки заземляющей шины. УЗО размещается за пределами ванной. Его номинал должен составлять 10 или 16 А. Однако при установке мощных бытовых приборов этого значения может быть недостаточно. Клеммы представляют собой изделия, помогающие прочно фиксировать кабель на заземляющем лепестке. Хомуты используются при необходимости подсоединения проводников к трубам.

Подготовка инструмента для электротехнических работ

Для обустройства защитного контура потребуется стандартный набор приспособлений, включающий:

• отвертку;
• гаечные ключи;
• фонарик;
• универсальный тестер;
• сварочный агрегат;
• дрель.

Отвертка для работы с электрическими кабелями должна быть индикаторной. Рукоятка ее снабжена лампочкой, которая активируется при нахождении провода под напряжением. Гаечный ключ используется при подсоединении заземляющей шины к лепестку. Дрель понадобится при отсутствии технологических отверстий. Мультиметр используется для определения напряжения в сети. Сварочный аппарат применяется при выводе контура на улицу.

Прокладка шины

Некоторые дома снабжаются общей заземляющей шиной. Однако не всегда застройщики заботятся о безопасности жильцов. Если контур имеется, все установленные в ванной приборы заземляются через электрический щиток на лестничной клетке.

Если шина отсутствует, можно:

• обратиться в городскую администрацию или управляющую компанию;
• выполнить все работы за счет жильцов;
• сделать собственный заземляющий контур.

На свободном участке двора, где не ходят люди, выкапывают неглубокую яму. В нее устанавливают 3 толстых арматурных прута, выполняющих роль электродов. Стойки скрепляют стальной лентой или проволокой. После этого выводят заземляющий провод, спрятанный в специальный рукав. Таким способом получают надежный заземляющий контур, к которому могут подключаться все квартиры.

Заземление всех приборов в комнате

На этом этапе выполняют следующие действия:

1. Устанавливают уравнивающую коробку. Ее располагают на стене, не подвергающейся воздействию влаги.
2. Новую ванну переворачивают. Этот этап пропускают, если чаша уже установлена и обложена керамической плиткой или другим декоративным материалом.
3. Определяются с местом подсоединения кабеля. Желательно использовать для этого предусмотренный производителем элемент. Чаще всего это лепесток с технологическим отверстием.
4. Если пластина отсутствует, просверливают отверстия дрелью. Дно чугунной ванны имеет наплывы, их можно применять для заземления.
5. Прокладывают кабель по стене от ванны к уравнивающей коробке. Провод подсоединяют с помощью клеммы.
6. Соединяют коробку с заземляющей шиной в щитке. Проверяют корректность подключения тестером. Для этого сантехнический прибор соединяют с «фазой». Если лампочка мультиметра горит ярко, заземление выполнено правильно.

Заземление ванн разных видов

Как заземлять ванны старых моделей:

Для заземления ванны старого образца следует в ножке сделать отверстие и пропустить провода.

Если ванна старого образца, то для ее заземления следует в любой ножке просверлить отверстие, через которую можно будет пропустить многожильный провод. Посредством гайки, шайбы и болта необходимо закрепить на ножке ванны заземляющую перемычку или, в качестве альтернативы, многожильный провод.

С другой стороны заземляющая перемычка прикрепляется к специальному распределителю. К этому же распределителю следует подключить и провода от других металлических и электрических приборов, находящихся в квартире. Электрический распределитель можно закрепить на любой удобной стене, но, желательно, не в ванной комнате. От распределителя требуется сделать обязательный вывод на общий заземляющий щиток, который чаще всего расположен в подъезде.

Как заземлять чугунную ванну:

Чугунные ванны с завода уже идут с устройством для заземления – лепестком.

Чугунные ванны, как и ванны из других металлов, уже выпускаются со специальным устройством для заземления, которое называется лепестком. К этому лепестку с помощью гайки, шайбы и болта требуется подсоединить оголенный участок многожильного заземляющего провода.

Если ванная комната оборудована душем с устройством моментального подогрева воды или электрическим водонагревателем, которые имеют достаточно большую мощность, то в этом случае однозначно требуется надежное заземление. Заземляющая перемычка проводится в виде соединения всех металлических частей с заземленными трубами.

Как заземлять акриловую ванну:

Особой популярностью среди потребителей пользуются ванны, сделанные из акрила, потому что они сравнительно недороги, отличаются небольшим весом и удобны в использовании. Хотя акрил не относится к металлам, а значит, не является и проводником электрического тока, но заземление акриловой ванны во время ее установки просто необходимо. Зачем же тогда заземлять акриловую ванну?

Заземляющее устройство крепится к металлической основе акриловой ванны.

Прежде всего, ванны из акрила выпускаются как литые, так и экструдированные. Именно экструдированные акриловые ванны плохо держат форму и поэтому всегда комплектуются металлической основой, которой требуется обязательное заземление.

Также акрил, как диэлектрик, способен создавать некое статическое электричество. И если в ванну из этого материала набрать воду, то в зависимости от площади самой емкости накопится соответствующий электрический заряд. Поэтому заземляющее устройство крепится непосредственно к металлической основе акриловой ванны.

Как заземлять гидромассажную ванну:

В последнее время популярностью пользуются гидромассажные ванны, работа которых основана на использовании электрического тока. Гидромассажная система такой ванны подключается к сети с нормальным напряжением 220В и частотой 50 Гц.

Ввиду того, что гидромассажная ванна работает от электричества, заземление является особо актуальным вопросом.

Для такого оборудования, прежде чем заземлять, нужно оборудовать отдельную заземленную розетку, которая оснащена отдельным штекером и проводом с двумя изоляционными слоями. Данный штекер и является непосредственным устройством заземления. Благодаря этому вода не попадает на поверхность розетки и короткое замыкание не может произойти, поэтому розетку еще часто называют влагозащитной.

Влагозащитную розетку, прежде чем заземлять, лучше всего устанавливать на стене. При этом высота ее расположения от уровня пола должна составлять не менее 30 см и от наружного борта гидромассажной ванны – не менее 50 см. Такие меры безопасности соблюдаются для исключения возможного попадания воды в розетку. Подводка выполняется отдельным проводом с двойным изоляционным слоем.

При установке гидромассажной ванны, а также стиральной машины и электрического водонагревателя, обязательно требуется специальный автомат на 16А, регулирующий напряжение электричества. Такой автомат рекомендуется устанавливать в прихожей или в другом помещении, но никак не в ванной комнате.

Категорически запрещается использовать в быту гидромассажную ванну, розетка которой не имеет специального заземляющего контакта. Нельзя заземлять ванну посредством водопроводного, канализационного или отопительного оборудования. Запрещается проводить техническое обслуживание при работающей гидромассажной ванне и пользоваться ею при неисправном заземлении или поврежденном электрошнуре.

Прокладка шины заземления для квартиры

Сегодня жилые многоэтажки оборудованы общим заземляющим контуром. К нему следует подключаться при установке дополнительного электрооборудования. Основная заземляющая шина размещается на входном электрощите, к ней подведены электропровода заземления. Если общий контур заземления отсутствует, то его оборудуют своими силами. Электропровод профилем не менее 6 мм² прокладывается от электрощита до подвала дома.

Рядом с домом вырывается яма глубиной до 1,5 метров. В яме устанавливается три металлических стержня (арматуры). Стойки соединяют между собой стальной полосой и привариваются их к ней. Таким образом, образуется замкнутый контур. К нему подсоединяют провод заземления, который укладывают в специальный защитный кожух и выводят под землей в подвальное помещение. Закрепляют на отдельном специально выделенном месте с оборудованными крепежными элементами для коммутации электрощитов. Яма с электродами засыпается и огораживается.

Для соединения электродов разрешается использовать толстый электрокабель. Форму контура можно делать не треугольной. Однако этот вариант самый удобный в изготовлении, обустройстве и обеспечивает надежное соединение. Его наличие обеспечивает достаточный уровень электробезопасности.

Необходимые инструменты

Перед тем, как заземлить ванну в квартире, нужно приобрести следующие приспособления:

1. Заземляющие провода: основные соединяющие элементы, выполненные из меди. Они окрашены в зелено-желтые цвета и продаются в специальных строительных магазинах.
2. УЗО: защитное устройство, предназначенное для включения и отключения тока при нормальных условиях работы электрических приборов. Оно устанавливается за пределами ванной комнаты, в сухих помещениях. Рекомендуется приобретать мощные УЗО, что позволит регулировать подачу заряженных частиц с силой более 16 А.
3. Коробка выравнивания потенциалов: прибор для подключения веток заземляющих проводов. Она состоит из пластикового корпуса, куда помещается шина — основной компонент системы заземления. Коробка выравнивания потенциалов устанавливается на полых или сплошных стенах, в месте прохода стояков.
4. Клеммы: зажимы, винты, гайки и иные крепежные устройства, предназначенные для связи электрических проводов с медными пластинами.
5. Хомуты для труб: приспособления для закрепления основных механизмов трубопровода. Они позволяют ликвидировать протечки, возникшие в результате механических повреждений. Хомуты изготавливаются из металлических материалов и оснащаются резиновыми уплотнителями.

В современных многоквартирных домах присутствует множество приборов с повышенным энергопотреблением. Поэтому рекомендуется приобретать мощные заземляющие устройства. В противном случае может возникнуть короткое замыкание, что приведет к поломке системы заземления.

Для установки заземляющих приспособлений используются следующие инструменты:

Гаечный ключ: применяется для закручивания винтов и болтов в процессе подключения проводов заземления к медным пластинам.
Отвертка: необходима для электротехнических работ. При установке заземляющего оборудования рекомендуется использовать индикаторную отвертку. Этот инструмент оснащен небольшим датчиком со светодиодом. Индикатор загорается во время прикосновения отвертки к элементам, находящимся под напряжением.
Дрель: предназначена для проделывания отверстий, необходимых для проведения кабеля

Важно, чтобы на инструменте были установлены сверла по металлу. Иначе отверстие получится неровным.
Мультиметр (тестер): используется для измерения уровня напряжения в электрической цепи. Этот инструмент позволяет определить правильность работы заземления

Покупка тестера необязательна, если в розетке присутствует дополнительные заземляющие устройства.

Этот инструмент позволяет определить правильность работы заземления. Покупка тестера необязательна, если в розетке присутствует дополнительные заземляющие устройства.

Чем заземлять ванну: используемые материалы

Если бы вопрос, чем заземлить ванну, мне задали лет 20 назад, то, несомненно, ответом на него был бы «стальной трос» или «проволока шестерка». Сейчас времена изменились, и этот вопрос решается более культурно – для ванны используется медный витой провод заземления, который подключается не менее культурными обжимами и клеммами.

Как заземлить ванну своими руками фото

Для заземления ванны подойдет далеко не каждый провод – согласно требованиям его сечение не должно быть меньше, чем 6 квадратных миллиметров. Точно такой же кабель нужно будет проложить от электрощитка, а вернее от его центральной клеммы заземления. Для соединения центральной заземляющей жилы и проводов, идущих от других металлических предметов, как правило, используется специальная стальная шина с винтовыми зажимами. Если говорить о народном способе, то это болт с гайкой и шайбами – каждый отдельно взятый провод должен располагаться между двумя шайбами. Болт зажимается со всей силы.

Советы специалиста по заземлению ванны вы можете посмотреть в видео.

Необходимость заземления ванны

Начнем с азов. Что же называется заземлением? Это защита, которая забирает ток с корпуса электрического устройства и отводит его в землю. Достаточно большое количество приборов снабжено металлическими канавками, предназначенными именно для заземления.

Для чего же так необходимо заземлять ванну? Все просто. Вода прекрасно проводит ток, а значит, в санузле всегда будет потенциальная опасность столкнуться с действием электричества. А с учетом того, что в ванной комнате много металлических труб и различных изделий в сочетании с повышенной влажностью, обязательно нужно обеспечить правильное заземление во избежание несчастных случаев.

Все, что сделано из металла, но к электричеству не относится: батарея, трубы, ванна и другие, может сыграть злую шутку при срабатывании плавкого предохранителя. Когда-то заземление ванны осуществляли, соединяя ее со стояком: канализационным или водопроводным. Но сейчас такой метод применять нельзя! Если вдруг ваши соседи этажом ниже захотят заменить металлический стояк на пластиковый, эффект заземления пропадет. Плюс ко всему, площадь конденсатора в разы увеличится, а это ведет к еще более тяжелым последствиям.

Где найти заземление?

Заземление подразумевает соединение всех металлических элементов комнаты в единую цепь стальной лентой или толстой проволкой, или электрическим проводом сечением 6 мм2. Обычно цвет изоляции заземляющего провода или заземляющей шины зеленый с желтыми полосами.

Раньше в хрущевках и частных домах в качестве заземления использовали водопроводные трубы – подсоединялись к ним. Трубопровод был металлическим, он соединен со стояком, а тот с трубой, которая идет под землей. Металл отлично проводит ток и мог выступать водопровод мог выступать в роли заземлителя, хотя и это не хорошо. Сейчас дела обстоят иначе, большинство переделало водопровод и системы отопления под пластиковые трубы, а если вы живете в новостройке – там, наверняка, железных труб нет. Пластик – диэлектрик. Это значит, что ток он не проводит и в качестве заземления выступать не может.

Проблему решит установка КУП и прокладка кабеля. Коробка уравнивания потенциалов – это обычная пластиковая распредкоробка с общей соединительной медной (латунной) шиной с винтовыми зажимами. Чтобы завести землю нам понадобится в ванную комнату:

• Одножильный провод в однослойной изоляции сечением 6 мм2 (например ПВ1);
• Коробка уравнивания потенциалов;
• Перфоратор;
• Пластиковый или любой другой крепеж для монтажа коробки;
• Клеммы на кабель;
• Обжимные клещи;
• Однофазный дифавтомат;

Последние два не обязательно, возможно придется делать штробу или прокладывать кабель канал от щитка в ванную, учтите это при составлении списка товаров для покупки. В вводном электрощите нужно подключится к шине защитного заземления, на ней может быть пометка в виде знака условного графического обозначения земли типа «ёлочка», надпись PE или ГЗШ (главная заземляющая шина).

Совет:

Если у вас частный дом без заземляющего контура – вы можете выкопать его сами, для этого нужно три прута выкопать в землю треугольником и сварить их железной полосой. Тогда вы сможете перевести электросхему дома на трёхпроводную и заземляться от него, что повысит как безопасность, так и надежность работы электроприборов. Если у вас хрущевка – возможно с заземлением возникнет проблема, обратитесь в электроснабжающую организацию за помощью.

Контур заземления

Шаг первый – подключаем заземляющий кабель к ГЗШ

После того как вы завели провод в пластмассовый короб уравнивания потенциалов, нужно подключить его к главной заземляющей шине. В квартирных щитках чаще установлены такие же шины, как и в КУП. Поэтому нужно просто открутить один из винтовых зажимов и вставить в него один из концов провода. Если провод с многопроволочной жилой её нужно залудить или обжать гильзой. Если у вас нет обжимных клещей – это можно сделать и пассатижами, благо сечение кабеля не столь велико, что нужны большие усилия.

Контакт шины с затянутым многопроволочным проводом может ослабнуть, даже если вы его затянули хорошо. Такие зажимы в большей мере предназначены для монолитных жил. Поэтому лужение или гильзование обеспечит ровную жесткую поверхность жилы.

Шаг второй – заводим в ванную комнату и подключаем КУП

После подключения к электрощиту следует проложить кабель к ванной комнате и установить коробку уравнивания потенциалов. Где и как это сделать зависит только от вас. После установки КУП нужно подключить к её шине заземляющий кабель. Теперь нужно создать электрический контакт между всеми металлическими элементами (кранами, трубами, полотенцесушителем, бойлером, стиральной машиной, ванной и пр.) и шиной в КУП. Это нужно делать таким же кабелем. При этом длина кабеля не должна превышать 3-х метров. Переходное сопротивление заземляющего контакта должно быть не более 0.01 Ом. В противном случае – оно может не сработать,

На корпусах ванн и другого сантехнического оборудования зачастую есть проушины для заземления. Если проушин нет, и все подключено пластиковыми трубами – можно зажать кабель на месте перехода из пластика в металл (там, где резьба).

Чтобы подключить земляной провод к ванне нам понадобится:

• Болт;
• Гайка;
• Пассатижи;

Как провести заземление, поэтапно

Этап первый: подготовка

Первым шагом вам просверлите небольшое отверстие, соответствующее размеру дырки в заземляющей перемычке, в крепление ванной, то есть ножки. И также как вариант, просверливать отверстия нужно в неких отростках от основного корпуса или в перемычках скрепления ножек.

Размер отверстия может достигать одного сантиметра глубиной, и вы можете не бояться, что повредите конструкцию – такое отверстие не принесет никакого вреда. К полученным углублениям нужно прикрепить лепестки заземление.

Этап второй: закрепление деталей

Закрепите заземляющую деталь с помощью болта, поверх которой положите шайбу и сверху закрепите гайкой. Для надежности проверните ключом еще раз – если он попросту соскакивает с гайки, значить закручено хорошо.

Этап третий: закрепление кабеля

После прикрепляем множительный кабель, в это время, соединив его с распределителем напряжения. Для безопасности, перераспределитесь, закрепите на стене. Следующим шагом выводим заземляющую шину от блока распределения и подключаем ко всем металлическим предметам, которые находятся в ванной. Это позволит обезопасить ванную комнату от нежеланного напряжения в ненужных местах.

Не пропустите: Типовые конструкции полов

Этап четвертый: заземление всех приборов в ванной комнате

После того как вы убедились, что в вашем доме есть заземление, и нашли, как к нему подключиться, дальнейший процесс не вызовет трудностей.

1. Выберите место для коробки уравнивания потенциалов. Она должна располагаться на сухой стене, на расстоянии от ванны.
2. Если ванна новая, ее следует перевернуть для удобства. Часто о заземлении вспоминают тогда, когда ванна не просто смонтирована, но и заложена облицовочной плиткой, скрыта за экраном или декоративной панелью. Тогда выполнять работу будет несколько сложнее.
3. Определитесь, где именно будет подключен кабель. Найдите место, предусмотренное производителем. Как правило, это пластина с отверстием, приваренная или прикрученная к корпусу.
4. Если специальной точки для заземления нет, нужно воспользоваться дрелью. Просверлите небольшое отверстие в металлической части. Если это чугун, скорее всего, на дне чаши есть наплывы, которые должны обеспечивать устойчивость конструкции на ножках. Этими наплывами можно воспользоваться для заземления.
5. Проложите провод вдоль стены от точки подключения к КУП.
6. При помощи клеммы подсоедините один его конец к пластине в коробке уравнивания потенциалов, а другой – к корпусу ванны через просверленное отверстие.
7. Соедините КУП с шиной заземления в электрощитке медным проводом достаточной толщины.
8. Затем нужно проверить правильность подключения и скрыть провод. Делается это не только в эстетических целях, но и для того, чтобы случайно не повредить кабель.

После окончания установки нужно проверить работу заземления при помощи тестера. Для этого соединяют фазу и заземленную ванну. Если лампочка тестера горит ярко, значит, ток пойдет по этой цепи в случае аварии и не заденет человека.

Разновидности ванн и особенности их заземления

Если вы считаете, что акриловая ванна является диэлектриком и ее заземлять не нужно, вы ошибаетесь. Она, как и другие подобные изделия, имеет металлический каркас, и в нее наполняется жидкость, которая не является диэлектриком. К слову говоря, жидкость в ванне так или иначе связана с водой в водопроводе и других сантехнических приборах – образуется своего рода контур, по которому и двигается статическое напряжение вне зависимости от материала, из которого изготовлена ванна. Вот именно поэтому и нужно заземлять не только чугунную и стальную ванну, но и акриловую. Скажу больше, по всем правилам положено заземлять даже душевую кабину .

Теперь немного подробнее о том, как заземлить ванну в зависимости от материала изготовления.

1. Заземление чугунной ванны. Если идет речь о подключении к контуру заземления современной чугунной ванны, то здесь все просто – она уже имеет изготовленное в заводских условиях специальное ушко с отверстием. Так называемый лепесток как раз и служит для установки в него болта с гайкой и шайбами, посредством которого подсоединяется провод заземления к чугунной ванне. Немного сложнее дела обстоят со старыми чугунными ванными – раньше такой лепесток не предусматривался, и его придется изготовить самостоятельно. Ситуация немного осложняется тем, что к ножкам подсоединить провод заземления будет не слишком правильно – между ними и самой ванной нет надлежащего контакта. Решается этот вопрос следующим образом. В районе установки ножек имеются специальные отростки от корпуса ванны, которые служат для расклинивания ножек – вот в них и можно будет просверлить отверстие глубиной до 10мм, нарезать в нем метчиком резьбу и вкрутить винт с шайбой и гайкой, обеспечив таким способом надежный заземляющий контакт непосредственно самого тела чугунной ванны. В качестве альтернативы можно рассмотреть крылья ванны – в них также можно просверлить отверстие до 5мм. В этом случае придется угадывать с длиной винта.

Заземление чугунной ванны фото

Заземление стальной ванны. Заземлить современную стальную ванну вообще не представляет никаких проблем – как и в случае с чугуном, она имеет специальный лепесток, к которому подсоединяется заземляющий кабель. Есть, правда, один нюанс – чтобы заземление было полноценным, вокруг отверстия, в которое устанавливается обжимной винт, нужно будет счистить эмаль вплоть до самого металла. Заземление акриловой ванны. Уже говорилось выше, что акрил является диэлектриком и не проводит электрический ток, но как и все подобные материалы, он способен сам вырабатывать статическое напряжение, которое накапливается на металлической раме этой ванны – именно ее и необходимо заземлять. В большинстве случаев на раме предусматривается ушко для заземления, но в некоторых конструкциях оно отсутствует. Решается этот вопрос, как и во всех предыдущих случаях, с помощью дрели и сверла – делается отверстие, в которое устанавливается обжимной винт. Не забывайте удалять вокруг отверстия краску – она является диэлектриком!

Именно так решается вопрос заземления в ванной комнате практически со всеми металлическими изделиями – провод, отверстие и болт с левой резьбой. Шучу. Большинство изделий, особенно мощные потребители электрической энергии, уже оснащены клеммами или, по крайней мере, отверстиями для подключения контура заземления.

Заземление ванны джакузи фото

И в заключение несколько слов о заземлении гидромассажной ванны или, как ее принято сейчас называть, джакузи. Вопрос, как сделать заземление в ванной, оборудованной подобным сантехническим прибором, должен решаться в самую первую очередь – это ваша безопасность! Вы должны знать, что собираетесь принимать ванну, которая напичкана всевозможным электрическим оборудованием.

Джакузи нужно заземлять отдельным мощным кабелем, один конец которого подсоединяется непосредственно к самому сантехническому прибору, а второй к вводу заземления в дом (обычно он располагается до распределительного щитка).

Вот, в принципе, и все, что необходимо знать о том, как выполняется заземление ванны. Если подводить итог всему вышенаписанному, то можно выделить три основных момента, опираясь на которые проводятся подобные работы: мощный медный кабель сечением не менее 6 квадратов, надежный контакт и подключение ванны непосредственно к контуру заземления до распределительного щитка. И напоследок напомню про такое изделие, как УЗО – вся электрическая проводка в ванной комнате в обязательном порядке должна подключаться через него.

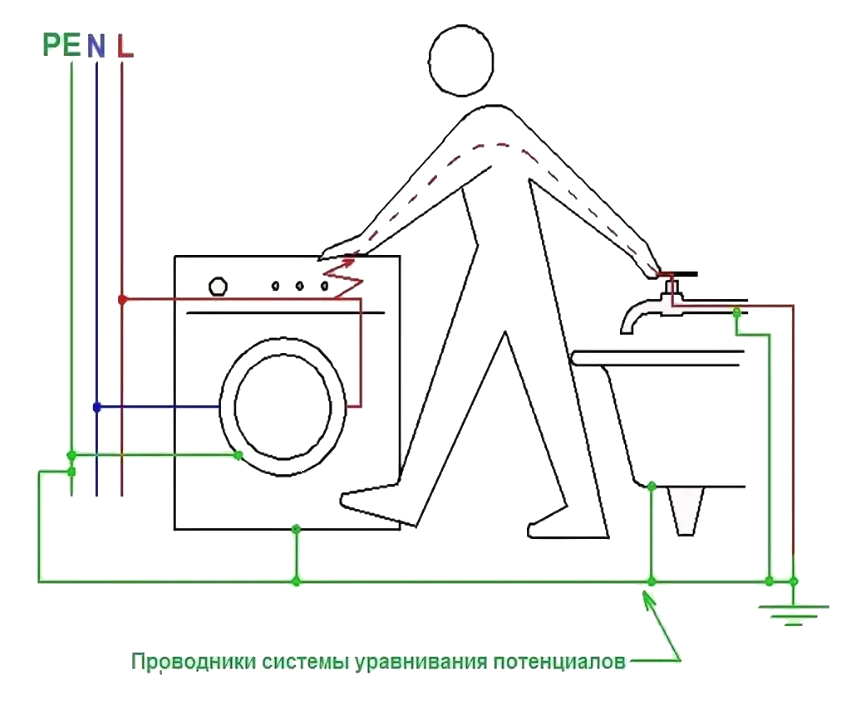

Выравнивание потенциалов ванной комнате

Система уравнивания потенциалов в ванной комнате необходима для обеспечения ее полной безопасности. Кроме основного контура заземления, предусмотренного в любом строительном проекте современного здания, необходимо создать дополнительный контур для конкретного помещения. Каждый проводник имеет определенный электрический потенциал. Сам по себе он не представляет опасности. Опасность лежит в их разности между различными металлическими предметами. Чем выше она будет, тем больше вероятность поражения электрическим током человека.

Выравнивание потенциалов в ванной комнате является таким же важным аспектом, как заземлить ванну. Оно представляет собой снижение шагового напряжения на поверхности посредством защитных проводников, проложенных внутри пола помещения или на его поверхности. Они подсоединяются к заземляющему устройству. Также снизить разность потенциалов можно при помощи специального напольного покрытия. Выравнивание потенциалов в ванной или других помещениях должно обязательно производиться специалистом, о некоторых его особенностях можно узнать в следующем видео материале:

</index>

Инесса Как сделать заземление ванны в квартире или частном доме?

Заземление ванны – актуальный вопрос для каждой квартиры и частного дома, ведь и вода, и металл отлично проводят электроток. Зачем конкретно необходима данная процедура, что будет, если ею пренебречь, и каким образом ее выполнить? Рассказываем обо всех важных тонкостях и показываем видео, как сделать заземление ванны своими руками.

Для чего делать заземление ванны?

Сначала проясним, что заземление – это защитная мера, предполагающая отведение электричества с токопроводящих поверхностей. Тут может возникнуть вопрос: зачем заземлять ванну, если она не является электроприбором? Суть в том, что вода – сильный токопроводник, который в сочетании с металлом может создать серьезные проблемы, вплоть до электроудара. Дабы избежать неприятностей, в комнатах с высокой влажностью к заземляющему контуру необходимо подключить все потенциально опасные металлические изделия. И ванну, как наиболее крупное из них, – в первую очередь. Таким образом, заземление нужно для безопасного использования ванны и защиты домочадцев от несчастных случаев во время водных процедур.

Как сделать заземление ванны?

Для заземления необходим специальный заземляющий кабель, ведущий к щитку. Технология работы зависит от материала, из которого произведена ванна.

Современная чугунная ванна оснащена ушком с отверстием, называемым лепестком, в который монтируется болт с гайкой и шайбами. Заземление в данном случае выполняется очень просто: нужно всего лишь зажать заземляющий кабель между шайбами и зафиксировать его гайкой.

Заземление ванны своими руками

С советской чугунной ванной все сложнее, так как здесь нет лепестка. Ее заземление производится по такой схеме:

1. В расклинивающем отростке возле ножки прибора сделайте отверстие глубиной 1 см.
2. С помощью метчика сделайте в отверстии резьбу и вкрутите в нее болт с шайбами и гайкой.
3. Зажмите кабель между шайбами.

Важно! Заземляющий провод не рекомендуется подсоединять к ножкам чугунной ванны – между ними и чашей прибора часто нет необходимого контакта

Стальная ванна также имеет лепесток для подсоединения кабеля, но здесь следует принимать во внимание один отличительный нюанс: чтобы добиться качественного заземления, эмаль вокруг отверстия для установки обжимного винта следует зачистить до металла. Акриловая ванная нуждается в заземлении, даже несмотря на то, что акрил является сильным диэлектриком

Такая необходимость обусловлена двумя причинами:

Такая необходимость обусловлена двумя причинами:

Акриловая ванная нуждается в заземлении, даже несмотря на то, что акрил является сильным диэлектриком. Такая необходимость обусловлена двумя причинами:

1. Акриловая ванна не очень хорошо держит форму, поэтому ее защищают стальной рамой, а она отлично проводит ток.
2. Если чаша приборы имеет большую площадь, она через какое-то время эксплуатации накапливает электрозаряд.

Заземление акриловой ванны выполняется через лепесток, но перед этим вокруг него нужно удалить всю краску.

Как видите, заземлять ванну нужно в обязательном порядке. Теперь вы знаете, как это сделать, чтобы точно обезопасить себя и домочадцев от удара током – следуйте этим правилам и не рискуйте с электричеством.

Заземление в ванной комнате: видео

• https://strojdvor.ru/elektrosnabzhenie/kak-zazemlit-vannu-v-kvartire-poshagovaya-instrukciya/
• https://dizain-vannoy.ru/remont/nuzhno-li-zazemlyat-vannu.html
• https://sandizain.ru/vopros-otvet/zachem-i-kak-zazemlyat-vannu.html

Подключение разных видов ванн

Подключение заземления к стальной ванне

Разные материалы ванн требуют индивидуального подхода. В обиходе встречаются несколько основных типов конструкций:

• чугунные;
• стальные;
• акриловые;
• старого образца;
• джакузи.

Стандартное заземление чугунной ванны происходит путем соединения токопроводящих элементов с заземленными трубами. Если говорить о современных изделиях, то в них уже предусмотрен лепесток для удобного монтажа кабеля. Все что нужно сделать — подключить многожильный проводник к устройству посредством гайки болта и шайбы.

Заземление, присоединенное к ножке ванны

Стальные ванны можно обезопасить несколькими способами. Если к корпусу приварены металлические ножки, крепление производят с помощью болта и гайки. Также можно приварить провод непосредственно к стенке. Главное условие для хорошей передачи тока — отсутствие краски, лака или грунтовки.

Акрил — диэлектрик, а значит не способен пропускать через себя ток. Тем не менее акриловую конструкцию необходимо заземлить. Есть две причины, требующие выполнить комплекс работ. Первая — экструдированные ванны комплектуются металлическим корпусом. Вторая причина — акрил способен накапливать статическое электричество, особенно при набирании воды.

В ваннах старого образца не предусмотрены контактные площадки для заземляющего провода. Чтобы выполнить подключение требуется просверлить отверстие в ножке. Затем следует закрепить проводник болтовым соединением.
