Изготовление крепления к стене
Определившись с размерами, можно подготовить нужную трубу. Далее происходит разметка для отверстий. На самой трубе нужно выполнить отверстия диметром 10 мм для крепления телевизора, а для монтажа на стену — еще три диаметром 8 мм.
Разметка их происходит на одинаковом расстоянии друг от друга и от краев трубы.
Крепиться к стене труба может разными приспособлениями. Если это кирпичная, то лучше воспользоваться дюбель-гвоздями, если деревянная, то саморезами. Главное — выполнить основную задачу – прочное крепление. Потом заготовку можно привести в благородный вид, покрасив ее. Эта деталь из прямоугольной трубы будет крепиться к стене.

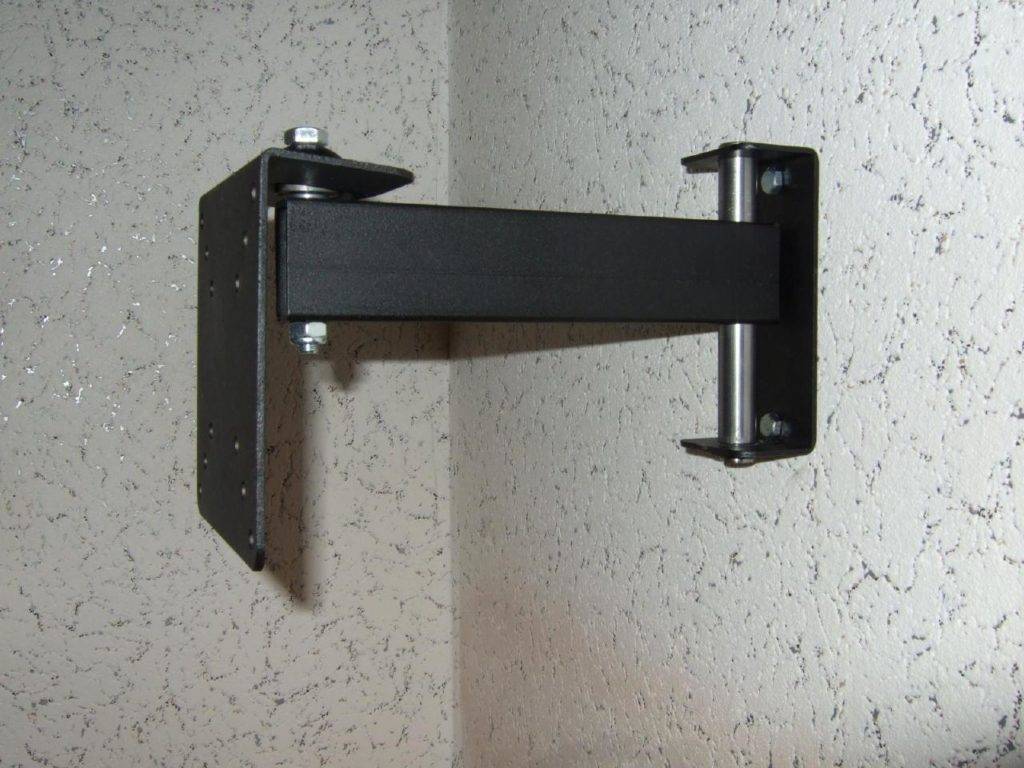

Поворотный кронштейн для телевизора своими руками
Рассмотрим процесс сборки кронштейна из монтажных уголков и установку телевизора на него:

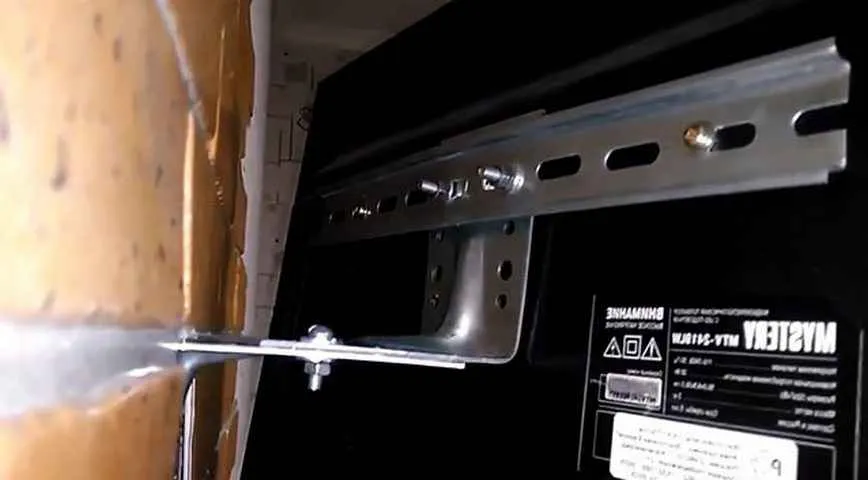

- В первую очередь необходимо подогнать DIN-рейку и обрезать её с учётом отверстий для монтажа кронштейна на корпусе телевизора;
- Затем строго по центру рейки следует прикрутить монтажный уголок, расположив его со стороны телевизора;
- Чтобы рейка вплотную прилегала к отверстиям для монтажа кронштейна на телевизоре, её края нужно немного подогнуть. После фиксации рейки, расположение уголка должно быть направлено вниз изгибом;
- Для установки телевизора на кронштейн, второй уголок нужно надёжно закрепить при помощи дюбелей или анкеров в выбранном месте на стене;
- Установка телевизора на самодельный кронштейн осуществляется состыковкой DIN-рейки и монтажного уголка. Для фиксации используется один болт, который не очень сильно затягивается, таким образом, чтобы корпус телевизора можно было бы свободно вращать.
Для того чтобы увеличить надёжность резьбового соединения, ведь оно со временем может раскрутиться, лучше всего будет использовать несколько гаек. Так получится исключить срыв болта в результате частых поворотов телевизора на креплении.
Ну и последнее. Если поворотный кронштейн для телевизора, сделанный своими руками, все же виден со стороны, используйте краску для того, чтобы улучшить внешний вид самоделки. Однако перед этим кронштейн следует демонтировать, и только после, окрашивать в нужный вам цвет. Для покраски рекомендуется брать аэрозольную краску, которая наносится в один или два слоя, прямо из баллончика.
Чем крепят телевизор к стене?
Телевизоры к стене крепятся при помощи кронштейнов. Кронштейны для крепления телевизоров к стене могут иметь различные конструкции и функции, но все они имеют основные элементы, такие как пластины крепления, которые крепятся к задней панели телевизора, и кронштейн, который крепится к стене.
Существуют различные типы кронштейнов для крепления телевизоров к стене, которые различаются по своим особенностям и функциональности. Вот некоторые из них:
Неподвижный кронштейн: это самый простой и дешевый тип кронштейна. Он фиксируется на стене и не имеет возможности поворота или наклона. Такой кронштейн подходит для крепления телевизоров небольшого размера, которые могут быть установлены на определенной высоте.
Наклонный кронштейн: он имеет возможность наклона, что позволяет оптимизировать угол обзора телевизора. Такой кронштейн хорошо подходит для установки телевизора высоко на стене.
Поворотный кронштейн: он может поворачиваться в разные стороны, что позволяет изменять угол обзора телевизора. Такой кронштейн подходит для комнат, где требуется настраивать угол обзора телевизора в зависимости от положения зрителей.
Кронштейн с регулируемой высотой: он имеет возможность регулировать высоту телевизора, что позволяет настраивать его на определенную высоту в зависимости от требований и условий просмотра.
Все эти типы кронштейнов крепятся к стене при помощи анкеров или винтов и шурупов в зависимости от типа стены и условий монтажа.
Крепление на стену
Установить монитор на стенку без использования особых приспособлений не составит особенного труда. Для этого довольно, чтоб диагональ телека была до 24 дюймов. Ни креплений, ни дополнительных крепежей не пригодится. Необходимо будет избрать винты, подходящие материалу вашей стенки, и зафиксировать телек подобно стенной картине, либо фото в рамке.
При покупке телека направьте внимание на наличие пазов, называемых «ушками», — это очевидный признак того, что его можно просто повесить на стенку. Уточните у продавца входят ли в набор шурупы для крепления. Из неудобств необходимо подчеркнуть, что тяжело будет скрыть кабель за монитором, потому что устройство находится очень близко к стенке
Из неудобств необходимо подчеркнуть, что тяжело будет скрыть кабель за монитором, потому что устройство находится очень близко к стенке.
Перед установкой телека необходимо найти из какого материала сделана стенка. Ответив на этот вопрос, вы узнаете, какие детали нужно использовать и можно ли ваш телевизор фиксировать на этой стенке.
Варианты материалов стенок и выбор крепления:
Бетон либо кирпич. Лучшим вариантом является стенка из бетона либо кирпича. Рекомендуется использовать дюбели-гвозди размером 50 мм и поболее. Толстая стенка способна выдержать очень томные модели.
Дерево. Допускается внедрение стенки из дерева. Установка вероятна, если отсутствуют огромные трещинкы, гнилость и внутренние пустоты. В качестве крепежного материала можно использовать шурупы либо дюбеля по дереву более 29 мм.
Гипсокартон. На стенки из гипсокартона не воспрещается крепление телевизоров малых размеров. В исключительных случаях дозволительно устанавливать средние мониторы. Гипсокартон – мягенький материал, который при завышенных нагрузках прогибается, потому стараются для фиксации использовать не сами листы, а железные направляющие. Это позволяет получить более надежную конструкцию. Безотступно не рекомендуется установка телевизоров огромных размеров. В качестве крепежа для гипсокартона употребляются дюбели-бабочки. Особая конструкция позволяет ему после прохождения самого слоя гипсокартона раскрыться, что обеспечивает дюбелю надежную фиксацию.
Поворотный кронштейн для телевизора своими руками
Рассмотрим процесс сборки кронштейна из монтажных уголков и установку телевизора на него:
Для того чтобы увеличить надёжность резьбового соединения, ведь оно со временем может раскрутиться, лучше всего будет использовать несколько гаек. Так получится исключить срыв болта в результате частых поворотов телевизора на креплении.
Ну и последнее. Если поворотный кронштейн для телевизора, сделанный своими руками, все же виден со стороны, используйте краску для того, чтобы улучшить внешний вид самоделки. Однако перед этим кронштейн следует демонтировать, и только после, окрашивать в нужный вам цвет. Для покраски рекомендуется брать аэрозольную краску, которая наносится в один или два слоя, прямо из баллончика.
Источник
Подвешивание ТВ на гипсокартонную стену
Особенности и требования к креплению телевизора на стену своими руками
До того момента, как вы начнете делать кронштейн самостоятельно, изучите правила крепления конструкций. Выясните, из чего сделана стена. Вешать телевизор можно на следующие виды стен:
- бетон;
- кирпич;
- шлакоблок;
- древесина;
- пеноблок.
Важно! Если стена сделана из глины или гипсокартона, перед тем, как вешать кронштейн, каркас стены укрепляют. Существуют определенные требования и к самим приборам
Все современные модели телевизоров имеют рекомендации производителя на предмет крепления
Их нужно учитывать. Кроме того, плоские приемники обеспечивают зону обзора 60 градусов по вертикали и 120 — по горизонтали. Чтобы просмотр был безопасен для глаз, этих параметров не достаточно. Крепежные системы поворотного типа увеличивают зону видимости. Телевизор можно повернуть или наклонить
Все современные модели телевизоров имеют рекомендации производителя на предмет крепления. Их нужно учитывать. Кроме того, плоские приемники обеспечивают зону обзора 60 градусов по вертикали и 120 — по горизонтали. Чтобы просмотр был безопасен для глаз, этих параметров не достаточно. Крепежные системы поворотного типа увеличивают зону видимости. Телевизор можно повернуть или наклонить
Существуют определенные требования и к самим приборам. Все современные модели телевизоров имеют рекомендации производителя на предмет крепления. Их нужно учитывать. Кроме того, плоские приемники обеспечивают зону обзора 60 градусов по вертикали и 120 — по горизонтали. Чтобы просмотр был безопасен для глаз, этих параметров не достаточно. Крепежные системы поворотного типа увеличивают зону видимости. Телевизор можно повернуть или наклонить.
Кронштейн для телевизора своими руками
Хорошо продуманное крепление позволяет поворачивать, наклонять и даже изменять масштаб экрана на оптимальном расстоянии.
При строительстве домашней машины вы платите только за материалы, многие из которых вы можете найти дома
В этом случае важно не отступать от инструкций и строго соблюдать все правила
Шарнирное крепление идеально подходит для установки в гостиной или спальне, где может потребоваться поворот экрана, в то время как фиксированный дизайн лучше всего работает на кухне.
Сегодняшний рынок предлагает огромный выбор захватов, так что вы можете настроить технику в соответствии с вашими потребностями.
Из всех возможных типов, стоит выделить только два варианта, которые вы можете построить самостоятельно:
Стоимость последнего особенно высока, поэтому, построив вращающийся и раздвижной кронштейн самостоятельно, вы сможете сэкономить значительную сумму денег. Кстати, стоимость заводского крепления напрямую зависит от количества приобретенных дюймов плазмы.
Делаем кронштейн своими руками
Если у вас нет намерения переставлять телевизор, вы можете сделать простое и недорогое настенное крепление для телевизора своими руками.
Для установки устройства с экраном 32″ или 42″ необходимо подготовить 4 алюминиевых или стальных угловых кронштейна (для использования при изготовлении кронштейна для телевизора) и 1 велосипедную спицу. Мы рекомендуем использовать алюминиевые угловые шины, так как с ними легче работать. Размеры элементов не важны, главное, чтобы они совпадали с отверстиями на корпусе прибора и угловой планкой.
Перед креплением телевизора к стене следует определиться с шириной кронштейнов. Он должен быть выбран таким образом, чтобы обеспечить надлежащую вентиляцию между стеной и приемником. В противном случае 42-дюймовый телевизор перегреется, что повлияет на срок его службы. Все кабели, электрические и антенные, могут быть скрыты в кабельном канале.
Поворотный кронштейн для телевизора своими руками
Рассмотрим процесс сборки кронштейна из монтажных кронштейнов и установку на него телевизора:
Чтобы сделать резьбовое соединение более надежным, так как со временем оно может ослабеть, лучше всего использовать несколько гаек. Это предотвращает поломку болта из-за частого вращения телевизора на кронштейне.
И последнее. Если поворотный кронштейн телевизора, сделанный собственными руками, все еще виден снаружи, используйте краску, чтобы улучшить внешний вид самодельного. Однако, перед этим, кронштейн должен быть разобран, и только после этого, окрасить в нужный цвет. Для окраски рекомендуется брать аэрозольную краску, которая наносится одним или двумя слоями, непосредственно из банки.
Зарядка…
2 Вариант
А теперь перейдем непосредственно к созданию кронштейна собственными руками. Если вы попали в этот раздел, это значит, что вы уже изучили все предложение готовых кронштейнов в магазине и что-то в них вас не устраивало (как это сделал я).
Вот фотография того, что вышло в конце, чтобы прояснить, о чем мы говорим.
Задача состояла в том, чтобы подвесить телевизор вплотную к кровати, а занавеску ни в коем случае нельзя было трогать. Это означало, что простой вариант крепления кронштейна к стене под прямым углом сразу же отпал.
Было решено использовать в качестве основания длинный шарнир ворот. Такая петля выдерживает нагрузку 50 кг, что является сверхнадежным для ручки.
Сама петля была закреплена двумя анкерными болтами и здесь больше не нужна, теперь петлю можно вытаскивать только вместе со стеной.
Затем был вырезан кусок доски, чтобы служить разъемом между кронштейном и телевизором. Доска с кронштейном соединена винтами с усеченным конусом, это сделано так, чтобы головки винтов были заподлицо с доской и ничто не прислонялось к телевизору.
Затем пришло время проложить провода в кабелепровод, который был прикреплен клеем.
Также была установлена отдельная розетка для телевизора.
На данном этапе сборка кронштейна завершена, осталось только установить на него телевизор.
Выбор материалов для изготовления кронштейна
Итак, для изготовления поворотного кронштейна, на который можно было бы установить телевизор, нам потребуются:
Два пеорированных уголка с рёбрами жёсткости
Это очень важно, поскольку уголки для изготовления кронштейна не должны гнуться;
Несколько гаек, винтов и шайб М6;
Аэрозольная краска.
Особое внимание при выборе монтажных уголков, нужно обратить на их толщину. Для изготовления кронштейна рекомендуется использовать уголки, толщиной не менее 2 мм
Так же, как было сказано выше, на уголках обязательно должны присутствовать ребра жёсткости.
Размер уголков зависит от того, какие габариты и вес имеет телевизор. При этом, чем шире будут уголки, тем лучше и надёжнее будет самодельный кронштейн. Для установки небольшого телевизора, ширина уголков для изготовления кронштейна должна быть не менее 65 мм, для телевизоров побольше, не менее 100 мм.
Крепление к стенам из разных материалов
Даже самый надежный кронштейн не удержит телевизор на стене, если она сама недостаточно крепкая. Перед началом монтажа нужно выяснить, из чего она сделана и насколько прочно может удерживать в себе крепеж.
К бетону и полнотелому кирпичу
Стены из монолитного бетона и полнотелого кирпича – самая надежная основа. Отверстия в них просверливают перфоратором, а в качестве крепежа применяют дюбель-гвозди или анкерные болты.
Крепление к бетонной стене
К дереву
Это самый беспроблемный материал для подвешивания любой техники при условии достаточной толщины и хорошего качества древесины. К деревянным стенам кронштейны крепятся обычными саморезами, размер которых обеспечит удержание расчетного веса устройства.
К пеноблокам и пустотелому кирпичу
Стеновые материалы с пустотами и полостями не способны вынести большую нагрузку – они крошатся от прилагаемых вертикальных усилий. Чтобы обеспечить надежность установки кронштейна с закрепленным на нем телевизором, нужно использовать специальные винтовые дюбели с удлиненной распорной частью и широкой резьбой или химические анкеры.
Перед установкой химического анкера полость заполняется быстротвердеющими составами
К гипсокартону
Способ крепления к гипсокартону зависит от веса телевизора и наличия прочного основания под гипсокартонной отделкой. Это довольно хрупкий материал, поэтому монтаж на него любых подвесных конструкций требует предварительной подготовки и использования специального крепежа.
Первый способ можно применять только для установки на стену небольших мониторов, вес которых вместе с кронштейном не превышает 10-15 кг. Для этого понадобятся дюбели-бабочки, которые при вкручивании в них самореза раскрываются с обратной стороны обшивки, увеличивая площадь прилегания крепежа к плоскости и распределяя на неё нагрузку.
Дюбель-бабочка – специальный крепеж для гипсокартона
Если монитор большой и тяжелый, выбирают другой способ крепления – с использованием длинных метизов, способных пройти сквозь гипсокартон и углубиться в находящуюся за ним несущую стену или перегородку из прочных материалов. В этом случае вид крепежа выбирается в соответствии с материалом этих стен.
Крепление длинной шпилькой через гипсокартонную обшивку
Описанный способ невозможно применить к гипсокартонным перегородкам и фальш-стенам, так как за ними нет прочной основы. Поэтому при их возведении установку телевизора планируют заранее, монтируя на нужном уровне деревянные закладные или закрепляя дополнительные металлические профили на каркасе.
Схема установки закладной площадки из фанеры
Если такие закладные не были предусмотрены во время ремонта, телевизор придется устанавливать на тумбу или покупать напольный кронштейн-стойку.
По какой цене можно выгодно купить крепление для телевизора на стену
Устройство выдерживает нагрузку до 40 кг и позволяет фиксировать телевизоры с большой диагональю – 32−55 дюймов. Его корпус изготовлен из прочного металла и имеет стильный дизайн. Благодаря этому механизму экран может поворачиваться вокруг своей оси на 120°. Есть возможность изменения угла наклона. Цена на модель составляет 1600 рублей.
При необходимости купить поворотное крепление для телевизора, стоит обратить внимание на модель KSL WM227T. Она представляет собой универсальное крепёжное устройство для плоских экранов. По системе VESA можно монтировать модели с размерами креплений: 75×75 и 200×200 мм. Конструкция предназначена для установки плоских экранов с диагональю19−43 дюйма
Максимальная нагрузка составляет 25 кг. Стоимость модели равна 1120 рублей
По системе VESA можно монтировать модели с размерами креплений: 75×75 и 200×200 мм. Конструкция предназначена для установки плоских экранов с диагональю19−43 дюйма. Максимальная нагрузка составляет 25 кг. Стоимость модели равна 1120 рублей.
Основные виды креплений для телевизора
Кронштейн для телевизора на стену поворотный выдвижной
Поворотно-выдвижной настенный крепёж для телевизора является наиболее удобным в использовании. Он обеспечивает максимальное количество степеней свободы для плоского экрана.
Благодаря такому креплению TV-панель можно фиксировать в любом положении. К тому же сам телевизор можно:
Наклонно-поворотный тип кронштейна для телевизора
Данный тип крепления позволяет регулировать угол наклона панели и изменять её положение. В каком бы помещении ни находилась панель, кронштейн для TV наклонно-поворотный даст возможность отрегулировать плоскость изображения по вертикали либо горизонтали для комфортного просмотра.
| Возможность комфортной регулировки экрана | Сложности при выполнении монтажных работ |
| Быстрый подбор максимально комфортного положения просмотра экрана в любом месте помещения | Большая дистанция между стеной и панелью |
| Позволяет установить ЖК-панель в углу и жилых помещениях с нестандартной планировкой | Высокая отпускная цена. Крепление обладает различными весовыми ограничениями для панелей |
Угловой кронштейн на стену для телевизора
Угловые кронштейны позволяют установить панели телевизоров в углах комнат и любых типах помещений. Их конструкция во многом напоминает поворотно-выдвижные устройства.
Телевизор можно установить на одной стене, а при помощи этого устройства смотреть на экран из различных положений в помещении. Подобные модели позволяют убрать панель и заниматься своими делами, не опасаясь задеть устройство. Особенно это удобно в условиях ограниченного пространства.
Виды кронштейнов
Устройства крепления плазмы на поверхность могут быть стационарными и поворотными.
У поворотных больше функций, но и стоят такие устройства дороже. Поворотные, в свою очередь, можно подразделить на:
Кронштейны выпускают различных габаритов для разных ТВ. Крепеж для телевизора на стену 32 дюйма чаще бывает поворотно-откидным, а для больших диагоналей – наклонный и стационарный. Все связано с большой массой устройств с широким экраном. Вариант шарнирного соединения просто не выдержит нагрузки.
Любой вид кронштейна можно приобрести в магазине. Чем больше диагональ телевизора, тем выше будет стоимость кронштейна. Поэтому не удивительно, что у многих возникает желание изготовить крепеж для телевизора на стену своими руками.
Крепеж для телевизора на стену своими руками
Важная задача — не просто произвести монтаж телевизора на стену, а сделать это максимально комфортно и удобно. Смотреть в экран, повешенный близко к потолку, удобно только из положения лежа. В других позах может возникать напряжение в глазах и шее.
Производители телевизионных панелей рекомендуют следующее:
- проверить стену на предмет ее прочности, на поверхности из гипсокартона нельзя размещать плазму, она просто не выдержит веса;
- обратиться к профессиональному мастеру, если нет уверенности в собственных силах;
- в одиночку монтировать телевизор на стену можно только при общей его массе не более 25 килограмм;
- запрещено подключение к сети до полного завершения установки;
- при размещении телевизора следует помнить о том, что к задней его стенке должен поступать воздух, в противном случае возникнет перегрев панели.
Правильное размещение телевизора — это не только его установка, но и поддержание интерьерного решения. Устройство может обрамляться специальной декоративной рамой или устанавливаться в нише определенного цвета. Все зависит именно от индивидуальности интерьера.
Выбор материалов для изготовления кронштейна
Итак, для изготовления поворотного кронштейна, на который можно было бы установить телевизор, нам потребуются:
Особое внимание при выборе монтажных уголков, нужно обратить на их толщину. Для изготовления кронштейна рекомендуется использовать уголки, толщиной не менее 2 мм
Так же, как было сказано выше, на уголках обязательно должны присутствовать ребра жёсткости.
Размер уголков зависит от того, какие габариты и вес имеет телевизор. При этом, чем шире будут уголки, тем лучше и надёжнее будет самодельный кронштейн. Для установки небольшого телевизора, ширина уголков для изготовления кронштейна должна быть не менее 65 мм, для телевизоров побольше, не менее 100 мм.
Кронштейн для телевизора своими руками
В большинстве производимых телевизоров используется система крепления VESA.
Все заводские кронштейны выполнены в соответствии с расстоянием между точками крепления на задней панели устройства. Как правило, это четыре отверстия, которые образуют квадрат или удлиненный прямоугольник.
Телевизор поставляется со стандартными крепежными винтами, которые могут быть установлены в монтажные отверстия или включены в комплект с другими аксессуарами.
При установке кронштейна на сплошные стены рекомендуется использовать стальные шпильки. В случае стен из пенобетона или шлакоблоков лучше использовать дюбели из пропилена. Диаметр используемых саморезов должен быть не менее 4 мм.
В зависимости от типа несущей стены, похороны могут быть:
- 10 мм для бетонных стен;
- 30 мм для кладки стен;
- 50 мм для стен из пенобетонных блоков.
Указанные требования не относятся к гипсокартонным стенам, так как они не обладают хорошей несущей способностью. Если листы плотно прилегают к каменной кладке, кронштейн крепится непосредственно к стене.
Если гипсокартон крепится к каркасу, а толщина облицовки составляет менее 12 мм, не рекомендуется устанавливать телевизор на такую стену. Единственный вариант — крепление кронштейна непосредственно на раме, но в этом случае необходимо знать его точное расположение под листовым металлом.
Хорошо продуманное крепление позволяет поворачивать, наклонять и даже изменять масштаб экрана на оптимальном расстоянии.
Шарнирное крепление идеально подходит для установки в гостиной или спальне, где может потребоваться поворот экрана, в то время как фиксированный дизайн лучше всего работает на кухне.
Сегодняшний рынок предлагает огромный выбор захватов, так что вы можете настроить технику в соответствии с вашими потребностями.
Из всех возможных типов, стоит выделить только два варианта, которые вы можете построить самостоятельно:
- Улучшенный сайт. Это крепление позволяет надежно закрепить плазму на стене, без возможности поворота или наклона. Это самый простой вариант монтажа, требующий минимальных отверстий и самонарезающих винтов.
- Обратная сторона. С помощью этого крепления можно поворачивать экран в любом направлении и при необходимости увеличивать масштаб. В этом случае используется более сложная конструкция с несколькими соединениями.
Стоимость последнего особенно высока, поэтому, построив вращающийся и раздвижной кронштейн самостоятельно, вы сможете сэкономить значительную сумму денег. Кстати, стоимость заводского крепления напрямую зависит от количества приобретенных дюймов плазмы.
Поворотный кронштейн для телевизора своими руками
Рассмотрим процесс сборки кронштейна из монтажных кронштейнов и установку на него телевизора:
- Первым шагом является установка DIN-рейки и ее вырезание для установки в монтажные отверстия кронштейна на ТВ-шкафу;
- Затем плотно прикрутите монтажный кронштейн к центру рельса, выровняв его со стороной телевизора;
- Чтобы шина плотно прилегала к монтажным отверстиям кронштейна на телевизоре, ее края должны быть слегка согнуты. Когда рельс закреплен, положение углового кронштейна должно быть направлено вниз по дуге;
- Для крепления телевизора к кронштейну другой угол должен быть надежно закреплен дюбелями или анкерами к нужному месту на стене;
Монтаж телевизора на домашнее крепление осуществляется при помощи стыковки DIN-рейки и монтажного кронштейна. Для монтажа используется один винт, который не затягивается слишком сильно, так что корпус телевизора можно свободно поворачивать.
Чтобы сделать резьбовое соединение более надежным, так как со временем оно может ослабеть, лучше всего использовать несколько гаек. Это предотвращает поломку болта из-за частого вращения телевизора на кронштейне.
И последнее. Если поворотный кронштейн телевизора, сделанный собственными руками, все еще виден снаружи, используйте краску, чтобы улучшить внешний вид самодельного. Однако, перед этим, кронштейн должен быть разобран, и только после этого, окрасить в нужный цвет. Для окраски рекомендуется брать аэрозольную краску, которая наносится одним или двумя слоями, непосредственно из банки.
Инструкция по монтажу кронштейна для телевизора
Рассмотрим пример установки наклонно-поворотного кронштейна для телевизора, в нашем случае марки Samsung (Самсунг) с 32-дюймовой диагональю. Процесс монтажа ничем не отличается от случая установки кронштейна для крепления телевизоров LG (Лджи), Sony (Сони), Philips (Филипс), Panasonic (Панасоник), Supra (Супра) или каких-либо других марок.
Приведем на фотографии ниже схему кронштейна фирмы Holder LCDS-5037 стандарта Vesa 200×100/200×200.
Фото – Чертеж и комплектация кронштейна для телевизора
Как видно из схемы, кронштейн состоит из двух частей: основание, которое закрепляется на стене, и ответная часть, которая монтируется на заднюю стенку телевизора.
Составные части конструкции
Порядок сборки и установки в целом выглядит следующим образом:
Первый шаг в установке кронштейна – определить место на стене, куда вы хотите повесить телевизор. Определившись с местом, следует произвести разметку на стене, куда будет производиться монтаж самого кронштейна. Если брать в расчет фиксированные модели кронштейнов, тогда следует попросту взять середину размеченного под телевизор места.
К слову, для описания того, как правильно повесить кронштейн на стену фиксирующий кронштейн, у нас подготовлена отдельная одноименная статья – рекомендуем к ознакомлению.
Заметим также, что в комплекте вместе со схемой монтажа прилагался бумажный шаблон с отверстиями, который нужно согнуть и приложить к стене. Предусмотренный шаблон позволит закрепить кронштейн идеально ровно, что было бы затруднительно в противном случае, ведь у кронштейна нет достаточно длинной горизонтальной стороны, на которую бы можно было ориентироваться.
Бумажный шаблон под отверстия
Следующий этап – необходимо привернуть основную часть кронштейна к стене. Если у вас стена из пеноблоков и гипсокартона, как в нашей случае, тогда следует попросту ввернуть в каждое предусмотренное изготовителем отверстие шуруп.
Набор шурупов, винтов и дюбелей
Если же стена кирпичная, бетонная или имеется слой цементной штукатурки, тогда предварительно следует наметить места под отверстия. Затем ударной дрелью высверлить отверстия глубиной чуть большей, чем длина дюбелей. Наконец, вставляем дюбеля, прикладываем основание и шуруповертом вворачиваем подготовленные шурупы.
Установка кронштейна Холдер на стену
Важно! Диаметр отверстий не должен превышать диаметр дюбелей, иначе крепление получится слабым, и кронштейн может перекосить. Также стоит отметить, что в магазинах вы можете приобрести шурупы в комплекте с дюбелями. Зафиксировав основание кронштейна на стене, крепим декоративные накладки, вставляя из в пазы до щелчка
Зафиксировав основание кронштейна на стене, крепим декоративные накладки, вставляя из в пазы до щелчка.
Установка накладок
Завершающий этап — крепим ответную часть кронштейна на заднюю стенку телевизора с помощью болтов, идущих в комплекте с кронштейном. Но сначала следует снять ножку телевизора.
Демонтаж ножки телевизора
Крепление ответной части кронштейна
Монтаж обеих частей закончен. Остается подключить провода.
Вернуться к содержанию
Виды потолочных кронштейнов
Производители выпускают множество моделей в разных ценовых категориях. По типу конструкции их можно разделить на несколько видов.
3-х суставные
Такие кронштейны состоят из трёх штанг с независимым подвижным соединением. Складывая и вращая их, поднимают и опускают телевизор, меняют угол наклона, поворачивают экран в нужную сторону. Этот вариант используется для небольших и не слишком тяжёлых приборов (до 12 кг).
На штанге
Один из самых простых и распространённых типов крепления. Высота расположения меняется за счёт выдвижной телескопической трубы, а угол наклона и поворот — с помощью вращающейся монтажной площадки. Благодаря несложному устройству кронштейн стоит недорого, быстро устанавливается и работает без поломок дольше, чем суставная система. Применяется для телевизоров разного размера, в том числе широкоформатных.
С горизонтальным перемещением
Конструкция такого кронштейна выглядит следующим образом: к потолку крепят шину, а на неё вешают штангу для телевизора, которая может перемещаться по всей длине. Этот вариант удобно использовать в вытянутых комнатах, чтобы смотреть передачи в разных её частях. Монтаж к потолку более сложный.
Моторизованные
Эти кронштейны управляются с пульта, чтобы повернуть телевизор, вставать не придётся. Чаще всего такие модели представляют собой электромеханический лифт, который способен, опускать, поднимать и прижимать экран к потолку или прятать в короб. Но моторизированными могут быть и другие конструкции. Стоимость подобных потолочных лифтов намного выше, чем предыдущих моделей.
Для нескольких дисплеев
На таких креплениях размещается два или больше мониторов. Варианты расположения — один под другим или с разных сторон. Кронштейны обладают повышенной прочностью, чтобы выдержать увеличенную нагрузку. Конструкции в основном используются для торговых центров и других коммерческих помещений. Вариант с расположением на разных сторонах иногда выбирают для объединённых пространств. Тогда можно одновременно смотреть ТВ, например, из гостиной и кухни.
Как сделать кронштейн для телевизора своими руками: популярные варианты самоделок
Размещение плазменного телевизора включает в себя несколько вариантов, одним из которых является его крепление на стену при помощи кронштейна. Такое решение позволяет не только сэкономить место, но и несколько осовременить интерьер. Несмотря на свою функциональность, фабричные кронштейны имеют единственный недостаток – неоправданно завышенную цену.
Согласитесь, нет смысла переплачивать за конструкцию, которую вы сможете изготовить самостоятельно. Далее в статье будет представлена пошаговая инструкция, позволяющая сделать кронштейн своими руками для телевизора любой модели.
В зависимости от степени функциональности, существует несколько видов конструкции, из которых только два можно соорудить самостоятельно. Далее вы сможете ознакомиться с вариантами изготовления самодельных кронштейнов из подручных материалов, включая пошаговый инструктаж к каждому из них.
Особенности и требования к креплению телевизора на стену своими руками
До того момента, как вы начнете делать кронштейн самостоятельно, изучите правила крепления конструкций. Выясните, из чего сделана стена. Вешать телевизор можно на следующие виды стен:
Важно! Если стена сделана из глины или гипсокартона, перед тем, как вешать кронштейн, каркас стены укрепляют. Существуют определенные требования и к самим приборам
Все современные модели телевизоров имеют рекомендации производителя на предмет крепления. Их нужно учитывать. Кроме того, плоские приемники обеспечивают зону обзора 60 градусов по вертикали и 120 — по горизонтали. Чтобы просмотр был безопасен для глаз, этих параметров не достаточно. Крепежные системы поворотного типа увеличивают зону видимости. Телевизор можно повернуть или наклонить
Существуют определенные требования и к самим приборам. Все современные модели телевизоров имеют рекомендации производителя на предмет крепления. Их нужно учитывать. Кроме того, плоские приемники обеспечивают зону обзора 60 градусов по вертикали и 120 — по горизонтали. Чтобы просмотр был безопасен для глаз, этих параметров не достаточно. Крепежные системы поворотного типа увеличивают зону видимости. Телевизор можно повернуть или наклонить.
Выводы и полезное видео по теме
О том, как самостоятельно сделать поворотно-выдвижной кронштейн, можно узнать из следующего видео:
Пошаговый процесс изготовления поворотного кронштейна своими руками представлен в данном видеоролике:
В статье представлены основные требования к установке крепления телевизора, советы по выбору подходящего места и несколько вариантов сооружения кронштейнов разных конструкций.
Опираясь на пошаговые инструкции по изготовлению фиксированной и поворотно-выдвижной конструкции, вы сможете самостоятельно сделать кронштейн в зависимости от ваших потребностей. Так, вам не придется тратиться на покупку фабричного изделия.
Если вы уже пробовали самостоятельно делать кронштейн для своего телевизора, то, пожалуйста, поделитесь своим опытом с нашими читателями. Возможно, вы знаете малоизвестные секреты изготовления надежной конструкции. При желании вы можете оставить свой комментарий в специальном поле сразу после статьи.
Источник
