Что это такое и зачем он нужен
Так выглядит классический трехходовой клапан для системы отопления.Как следует из названия, этот клапан имеет 3 хода. Его даже можно назвать краном, так как он относится к запорной и регулирующей арматуре. Выглядит как обычная рубашка, но внутри ее структура намного сложнее. Проще говоря, он служит для изменения температуры воды. Есть два режима: в первом возврат смешивается с потоком для снижения температуры; второй способ, напротив, разделяет потоки, сбрасывая горячую воду в обратную линию. Это полезно в различных случаях:
- Теплый пол. Возврат и подача отопления подключены к клапану. Поскольку обратка более холодная, на полы подается вода с более низкой температурой. В этом случае температура оставшегося нагрева остается прежней.
- Поддержание температуры. Для нормальной работы практически любого отопительного оборудования необходимо, чтобы обратка была не холоднее подачи на 60 градусов. В противном случае котел прослужит недолго. Поэтому клапан забирает воду из подачи и направляет ее в обратную линию.
- Защита от конденсации. По той же причине. Если в теплообменник попадает вода, температура которой превышает точку росы, на ней начинает скапливаться конденсат.
- Защита от перегрева. Современные котлы оснащены различными датчиками. Если это, например, простой твердотопливный котел, он продолжит работать даже при перегреве. Трехходовой клапан решает эту проблему.
- Для подключения бойлера косвенного нагрева. Чтобы в доме была горячая вода, к котлу можно подключить бойлер. И тогда вода будет нагреваться за счет нагрева. Трехходовой кран используется для бесперебойной подачи горячей воды. Открывается при понижении температуры воды в бойлере.
- При организации обхода. В некоторых случаях необходимо направить воду по альтернативному пути — в обход. Например, для более эффективного обогрева. Проще всего это сделать с помощью трехходового клапана. Он будет открываться и закрываться в нужное время.
Но зачем устанавливать вентиль, если можно просто снизить температуру? Вопрос кажется логичным, но на самом деле в обычных низкотемпературных котлах теплообменник быстро выходит из строя. Для такого режима работы больше подходит конденсационный котел, но цена у них намного выше. Поэтому лучше и проще установить трехходовой клапан.
Сферы применения
Трехходовой клапан, принцип работы которого был рассмотрен выше, обладает достаточно широкой сферой применения. Так, такие его разновидности, как электромагнитное устройство или же прибор с термоголовкой, часто встречаются в современных магистралях, где требуется корректировка пропорций при смешивании двух разделенных потоков жидкости, но без снижения мощности или объема.
Что же касается использования в быту, то самым популярным здесь считается термостатический смесительный прибор, с помощью которого, как уже отмечалось выше, можно регулировать температуру рабочей жидкости. Эта жидкость может подаваться как в трубопровод «теплого пола», так и в отопительные радиаторы. А если клапан еще и имеет автоматическое управление, то контролировать температуру в жилище можно будет без каких-либо проблем!
Обратите внимание! Применение трехходового клапана в отопительной системе в целях уравновешивания перепадов температуры крайне выгодно не только в плане комфорта и удобства, но и в плане экономии средств. Дело в том, что путем регулирования температуры жидкости на «обратке» отопительного прибора можно значительно снизить объемы потребляемого топлива, да и на эффективности самой системы это отразится позитивно. В некоторых системах клапан попросту необходим
Например, в системе «теплого пола» данное устройство предотвращает перегрев напольного покрытия выше заданного уровня комфортности, тем самым избавляя пользователей от неприятных ощущений
В некоторых системах клапан попросту необходим. Например, в системе «теплого пола» данное устройство предотвращает перегрев напольного покрытия выше заданного уровня комфортности, тем самым избавляя пользователей от неприятных ощущений
Дело в том, что путем регулирования температуры жидкости на «обратке» отопительного прибора можно значительно снизить объемы потребляемого топлива, да и на эффективности самой системы это отразится позитивно. В некоторых системах клапан попросту необходим. Например, в системе «теплого пола» данное устройство предотвращает перегрев напольного покрытия выше заданного уровня комфортности, тем самым избавляя пользователей от неприятных ощущений.
Подобного рода регулирующие устройства также используются в системах водоподачи в целях получения перманентного потока с требуемой температурой. Простейшим примером является обыкновенный смеситель, при котором можно сделать воду горячее/прохладнее открытием/закрытием холодного крана.
Предохранительный клапан для бойлера
Ранее мы описывали как выбрать и подключить предохранительный клапан для бойлера, рассказывали о сферах его применения и внутреннем устройстве. В дополнение к этой статье рекомендуем ознакомится: все подробности тут

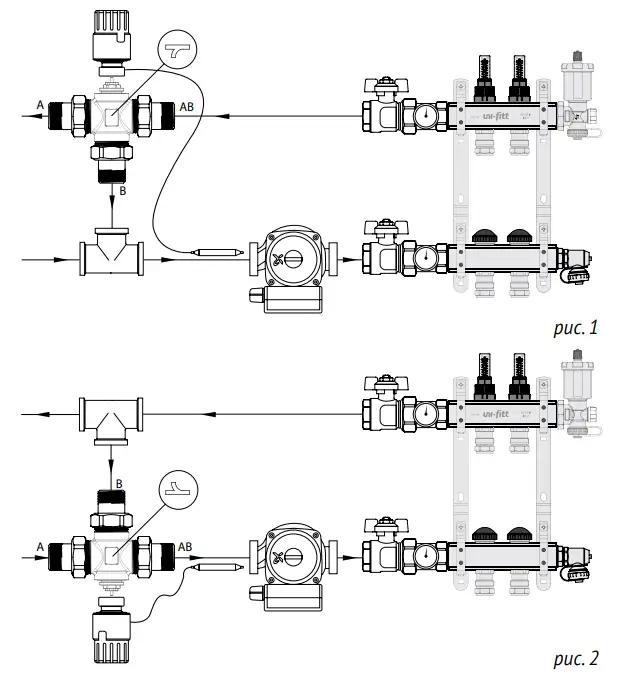

Схемы установки Трёхходовых клапанов
Идеальная согласованность клапана с электроприводом ESBE.
Технические данные и характеристики клапанов ESBE серии VRG130
Класс давления _____ PN10
ВНЕШНЯЯ РЕЗЬБА Серия VRG132
Температура теплоносителя max (постоянно) ____ +110ºC………………………………….. max (переменно) ____ +130ºC………………………………….. min ____ -10ºC Крутящий момент (при номинальном давлении) DN15-32 ____ ………………………………………………………….. DN40-50 ____ Утечка через закрытый клапан, % от потока (Дифференциальное давление 100 кПа):……………………………………………….. смесительный ____ ……………………………………………….. отводной ____ Давление блокировки ____ 200 кПа (2 бар) Диапазон регулирования Kv/Kv min, A-AB: ____ 100 Подсоединения: ………. Внутренняя резьба, EN 10226-1 …………………………….. Наружная резьба, ISO 228/1
КОМПРЕССИОННЫЙ ФИТИНГ Серия VRG133
…………………………….. Компрессионный фитинг, EN 1254-2Материалы Корпус клапана и золотник ____ Латунь DZR, CW 602N Шток и втулка ____ PPS композит Уплотнительные прокладки ____ EPDM
НАКИДНАЯ ГАЙКА Серия VRG138
НАКИДНАЯ ГАЙКА / НАРУЖНАЯ РЕЗЬБА Серия VRG138
Смесительный клапан ESBE серии VRG130 используется в следующих областях:
- Отопление
- Комфортное охлаждение
- Питьевое водопотребление
- Отопление полов
- Нагрев от солнечных панелей
- Вентиляция
- Зональные отопительные системы
- Системы центрального горячего водоснабжения
- Системы центрального отопления
- Системы центрального охлаждения
ФЛАНЕЦ / НАРУЖНАЯ РЕЗЬБА Серия VRG139
* Значение Kvs в м*3/ч при перепаде давления 1 бар
* Значение Kvs в м*3/ч при перепаде давления 1 бар
* Значение Kvs в м*3/ч при перепаде давления 1 бар CPF — компрессионный фитинг
* Значение Kvs в м*3/ч при перепаде давления 1 бар RN — Накидная гайка
* Значение Kvs в м*3/ч при перепаде давления 1 бар FN — фланец насоса
Использование трехходовых клапанов ESBE
СМЕСИТЕЛЬНЫЕ ТРЕХХОДОВЫЕ КЛАПАНЫ ESBE
ОТВОДНЫЕ ТРЕХХОДОВЫЕ КЛАПАНЫ ESBE
Трехходовые клапаны ESBE серии VRG130 — это компактные смесительные клапаны высочайшего качества, имеющие крайне низкие показатели утечек. Для изготовления клапанов ESBE используется специальный латунный сплав (DZR), который существенно расширяет температурные пределы эксплуатации вентиля. Для удобства ручного управления трехходовыми вентилями ESBE, они оснащаются специальными ручками и ограничителями угла поворота в 90 градусов. Шкала позиции трехходового клапана может поворачивается и переключается. Эта функция существенно упрощает процесс монтажа клапана и дает возможность устанавливать вентиль практически в любом положении. В случае необходимости оборудования клапана автоматическим управлением, компанией ESBE разработаны электроприводы различных серий. Сервоприводы серий ARA600, 90, 90C, CRB100, CRA110 идеально согласованы с трехходовыми клапанами серии VRG130 и обладают уникальным соединением клапан-сервопривод, благодаря чему отличаются высочайшей точностью регулировки. Для расширения и усложнения функционала трехходовых клапанов применяются контроллеры ESBE, которые существенно расширяют сферы применения вентилей. Трехходовые клапаны ESBE серии VRG130 производятся в пяти типоразмерах (DN 15 – 50) и с шестью типами соединений: с внутренней или внешней резьбой, с накидной гайкой в DN20, с фланцевым соединением или с компрессионными фитингами для труб внешним диаметром 22 и 28 мм.
Монтаж и Обслуживание
Благодаря узкой и компактной конструкции клапана ESBE обеспечивается удобный доступ инструмента при монтаже и демонтаже вентиля. Предусмотрен ремкомплект для основных компонентов клапана.
Примеры установки
Все указанные в инструкции варианты установки клапанов могут быть зеркально отражены. Шкала позиции клапана переворачивается и поворачивается в зависимости от вариантов установки и обязательно устанавливается в правильную позицию (как продемонстрировано в инструкции по установке). Фигуры, изображенные на отверстиях клапана (■●▲), снижают риск неправильного монтажа.
УСТАНОВКА СМЕСИТЕЛЬНОГО ТРЕХХОДОВОГО КЛАПАНА ESBE
УСТАНОВКА ОТВОДНОГО ТРЕХХОДОВОГО КЛАПАНА ESBE
Ротационное устройство VRG130 + ARA600 3-ТОЧЕЧНЫМ
Купить продукцию компании ESBE Вы можете позвонив по телефону (8017) 399-97-01. Также по этому телефону вы можете получить подробную информацию о технических характеристиках устройства, его цене, наличии на складе (Минск, Гродно, Витебск, Гомель, Брест, Могилев, Борисов) и сроках поставки.
Краткий обзор производителей трехходовых кранов
Известно множество компаний, производящих такое оборудование, но наибольшей популярностью пользуются три из них: Esbe, Navien и Danfoss. Об этих брендах сегодня и пойдет речь. Попутно узнаем мнение пользователей сети, которые установили подобные смесители в квартирах или частных домах.
Трехходовые клапаны «Esbe» с электроприводом
Термостатический клапан «Эсбе» — надежность, проверенная временем
Интересна модель ESBE VRG131. Рассмотрим это подробнее. На полках магазинов он встречается только с ручной регулировкой, но никто не мешает установить автоматику вместо ручки.
Технические характеристики «ESBE VRG131» в сравнении с «ESBE VTA522»
| Шаблон | Рабочее давление, бар | Макс t, ° С | Диаметр резьбы, дюймы | Расход, м3 / ч |
| ESBE VRG131 | 10 | 110 | ¾ | 6.3 |
| ESBE VTA522 | 10 | 95 | 1 | 3.2 |
«Navien»: оборудование корейской сборки
так получилось, что корейские товары всегда качественные. Это утверждение применимо к любой технике, если в нее не вмешиваются. Известные производители, такие как Navien, следят за всеми технологическими процессами. А низкая стоимость обусловлена именно тем, что производство в КНР дешевле, чем в других странах.
Трехходовой клапан «Navien» из Кореи
Стоимость трехходовых клапанов «Навьен» ниже, чем у предыдущей марки, но это не значит, что они хуже. Здесь играет роль психология. Производитель менее известен, а значит, и наценка на бренд ниже.
Трехходовые краны «Danfoss» и их особенности
Специалисты компании Данфосс при высоком качестве производимого оборудования предупреждают потребителя, что их устройства нельзя смазывать минеральными или полусинтетическими маслами. Допускается только синтетика. Кроме того, к качеству охлаждающей жидкости предъявляются высокие требования. В случае нарушения условий эксплуатации производитель снимает с себя всякую ответственность.
Оборудование для систем отопления, компания Danfoss
Например, рассмотрим модели производства Danfoss — RTR-N 15 UK и RA-NCX».
| Шаблон | Рабочее давление, бар | Макс t, ° С | Диаметр резьбы, дюймы | Расход, м3 / ч |
| РТР-Н 15 УК | 10 | 90 | ½ | 0,9 |
| RA-NCX | 10 | 100 | ½ | 1 |
Как видите, устройства практически идентичны, но стоимость «РТР-N 15 УК» составляет 1800 рублей, а цена «RA-NCX» — 2200 рублей (цены на январь 2018 года).
Однако на российских прилавках хватает и других достойных производителей. Попробуем обобщить информацию об их моделях в табличной форме.
Бывает, что термостат идет в комплекте с радиатором отопления на момент покупки
Критерии выбора клапана
Как выбрать трехходовой клапан? При выборе рекомендуется учитывать:
- назначение устройства;
- конструктивное исполнение;
- тип привода;
- дополнительные параметры.
Разновидности клапанов по назначению
Клапан трехходовой для котла или иного устройства может быть:
- смесительным, то есть основное назначение арматуры заключается в смешении разных потоков жидкости до заданной пользователем температуры. Используется смесительный клапан в системах теплого пола для предотвращения перегрева и выхода коммуникаций из строя и в системах горячего водоснабжения;
- разделительным. В отличие от предыдущего вида основное назначение устройства заключается в распределении подающего потока теплоносителя по разным веткам магистрали, например при монтаже дополнительного радиатора;
Различие в работе смесительного и разделительного клапана
переключающимся, то есть перераспределяющим поток жидкости в системе.
Назначение клапана указывается на корпусе устройства.
Отличия в конструкции
Регулирующий клапан в зависимости от конструкции может быть:
седельным – движение штока происходит по вертикали до седла. Как правило, функции такого типа оборудования – смешивание потоков с разной температурой;
Клапан со штоком, движущимся по вертикали

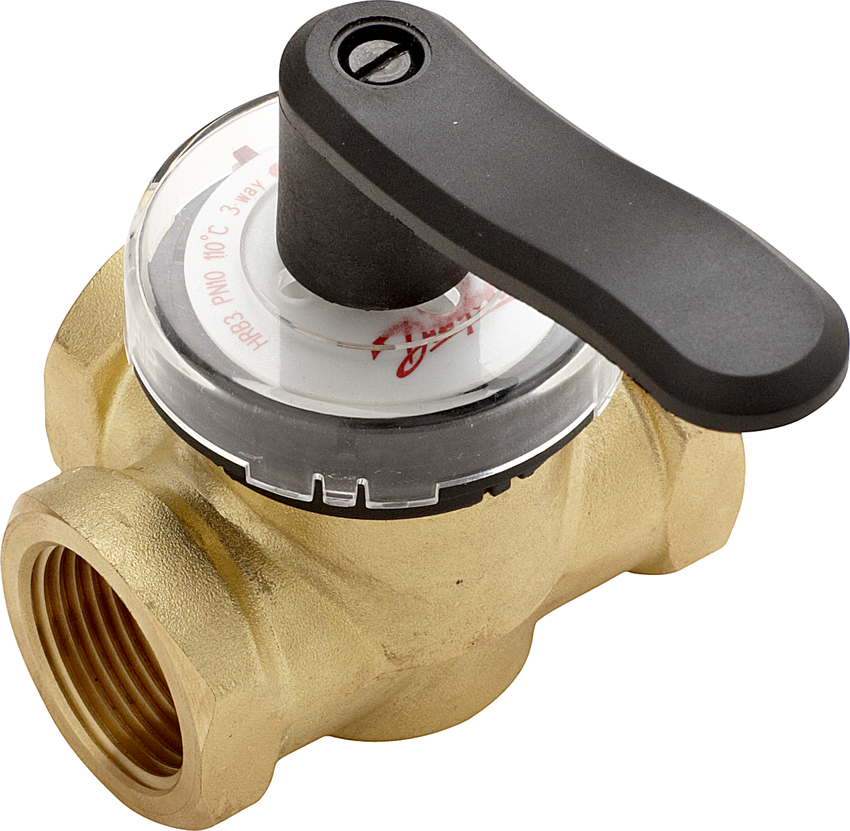

поворотным – при движении штока производится вращение заслонки, регулирующей направление и мощность потоков.
Устройство с запорной заслонкой
В бытовой сфере наибольшее распространение получили поворотные клапаны. Седельные механизмы устанавливаются только в случаях воздействия больших температур и высокой пропускной способности.
Разные типы приводов и их особенности
Шток трехходового клапана может быть приведен в действие:
термочувствительным элементом, установленным на терморегуляторе. Преимуществами такого типа управления является простота, высокая точность и отсутствие необходимости электропитания;
Трехходовой клапан с терморегулятором

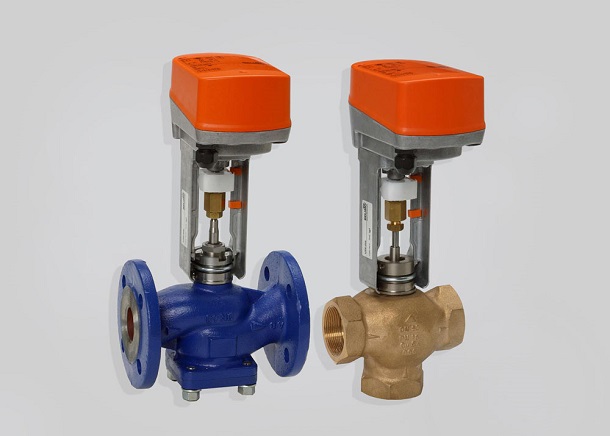

электроприводом. Клапаны с электроприводом получают параметры, заданные пользователем с датчиков температуры, установленных в разных местах, или общего управляющего контролера. Стоимость такого оборудования высока, но основным плюсом является максимальная точность работы прибора.
Оборудование, приводимое в действие электроприводом
Дополнительно
При приобретении клапана для теплого пола или иной коммуникационной системы также рекомендуется учитывать:
- диаметр патрубков, который должен соответствовать диаметрам подходящих к устройству труб. Если подобрать параметр не получается, то потребуется установка переходника;
- показатель пропускной способности клапана (указывается в технической документации к оборудованию);
- назначение. Клапан для холодной или горячей воды, отопления, теплого водяного пола, газовый и так далее (указывается в документации);
- возможность подключения дополнительного оборудования, например, термоголовки, электропривода и так далее, если первоначальное устройство не оснащено какими-либо способами управления;
- производителя. Наиболее качественные клапаны выпускаются шведской компанией Esbe, американской компанией Honeywell и совместным предприятием России и Италии – Valtec.
Выбираем трехходовой клапан: особенности моделей разных фирм
Чтобы выбрать подходящий клапан, необходимо сравнить все характеристики разных моделей, а именно тип исполнительного механизма, тип привода, наличие и вид терморегулятора, а также производителя и цену трехходового крана для отопления
Стоит обратить внимание на модели от ведущих производителей

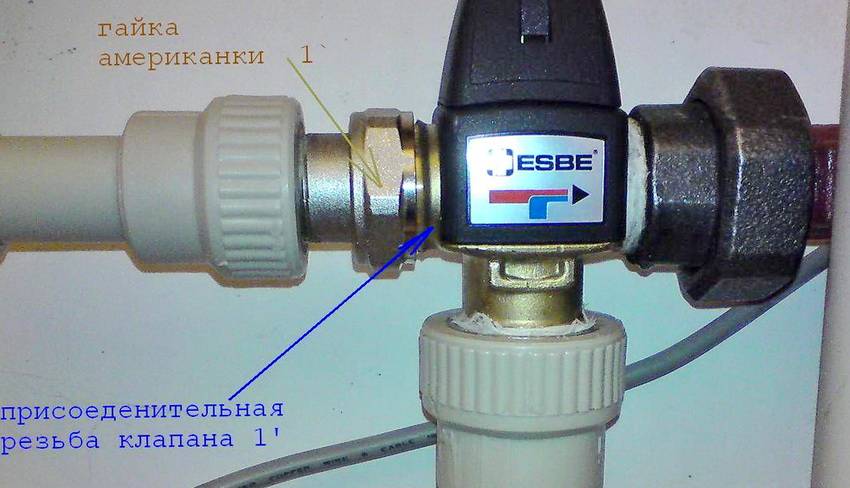

Трехходовые клапаны Esbe: инструкции по установке и особенности
Среди основных преимуществ моделей фирмы Esbe – простота и доступная стоимость.
Трехходовой клапан для отопления производства фирмы Esbe
При монтаже клапана следует учесть ряд особенностей:
- Смесительный узел позволяет создать дополнительный контур в системе, соединенный с распределительным коллектором двумя точками, что гарантирует беспрерывную циркуляцию воды на выходе.
- На входе поток обеспечивается в случае потребности в дополнительном тепле.
- Клапан с термостатом присоединяют к смесительному узлу.
- Для увеличения расхода насосного оборудования, которое часто недостаточно из-за узкости клапанов, сходящихся в одной точке, требуется создание дополнительной линии, снижающей электропотребление насосом. Однако, такие меры актуальны не для всех моделей Esbee.
- В случае потребности во второй линии предполагается установка балансировочного крана или же подключение насоса к этой дополнительной линии, что приводит к уравниванию температур входного и выходного потоков.
Клапан фирмы Esbe интегрированный в систему отопления
Трехходовые клапаны Навьен: особенности и преимущества
Фирма Navien специализируется на производстве отопительных котлов. Трехходовые клапаны данного оборудования предназначены для смены приоритетов между нагревом воды для водоснабжения и отопительной системой. Данные клапаны стоит покупать при наличии оборудования Navien, ведь комплектующие и техника одного производителя – залог долгой и эффективной работы системы.
Трехходовые клапаны Danfoss: особенности и преимущества
Клапаны производства фирмы Danfoss применяются в системах отопления и водоснабжения. Среди преимуществ данного типа оборудования:
- устойчивость и точность регулировки;
- идеальная сочетаемость с другими термостатическими элементами фирмы Danfoss;
- надежность и долгий срок службы без потери эксплуатационных характеристик;
- простота в монтаже, обслуживании и эксплуатации;
- целиком автоматическая работа;
- возможность установки на трубопроводе в любом положении, кроме как клапаном вниз.
Трехходовой клапан фирмы Danfoss
Внимательно изучив технические характеристики и советы по выбору трехходового клапана для систем отопления, можно подобрать подходящее устройство под определенное помещение и условия эксплуатации.
Нюансы устройства теплого пола без смесительного узла
Главный минус монтажа системы без коллектора – необходимость минимизировать потери температуры теплоносителя на пути «нагреватель теплоносителя – трубопровод» и в самой системе. Также нужно сохранить требуемую температуру на площади пола. Поэтому рекомендуется учитывать следующие требования:
- Утепление стен помещения;
- Укладка теплоизоляции на пол;
- Наличие качественных оконных систем;
- Укладка пола в непосредственной близости от нагревательного элемента;
- Площадь помещения не более 20-25 м 2 .
Главная и частая ошибка при монтаже такой системы без узла коллектора – попытка установки на слишком большую площадь.
Однако некоторые мастера утверждают, что в ситуации, когда «обратка» в любом случае будет холодной, может спасти установка конденсатного котла. У него высокий КПД и такому устройству не страшны низкие температуры для нагрева.
За что отвечает трехходовый клапан с терморегулятором
Этот клапан сужает проток воды, за счёт чего её количество уменьшается, а выходящее тепло подаётся в меньших размерах. Устройство отвечает за регулирование количества воды, для контролирования температуры в помещении или в полу.
Устройство
По внешним характеристикам трехходовой клапан для отопления с терморегулятором очень похож на обыкновенный тройник для разделения воды, но на самом деле все части этого «тройника» выполняют особые функции.
- Термоголовка с выносливым датчиком. С помощью такого прибора настраивают и регулируют температуру воды, поступающую в клапаны.
- Верхний тарельчатый и нижний тарельчатый клапаны необходимы для запуска механизма, так как они оптимизируют работу основных клапанов, перегоняя воду и тем самым, придавая ей необходимую температуру.
- Один клапан, через который в трехходовой клапан попадает горячая вода.
- Второй клапан, через который в устройство попадает холодная вода.
- Третий клапан, откуда с помощью работы верхнего тарельчатого и нижнего тарельчатого образуется вода той температуры, которая задана через терморегулятор.
- Камера разгрузки по давлению. Это оборудование контролирует давление воды в клапанах, увеличивая их работоспособность и разгружая их по давлению.
- Сальниковое уплотнение. Прибор гарантирует герметичность всей конструкции. Он необходим по причине того, что отсеки и обогревательный контур быстро выходят из строя из-за любой поломки в мелочи, поскольку вода «не любит», когда с ней обращаются халатно, и при удобном случае пытается вытечь из труб, затапливая окружающее пространство.
Принцип работы
Существует два вида конструкционного исполнения:
- седельный;
- поворотный.
От того, какой вид конструкции стоит на приборе зависит и принцип работы.
Если это седельный, то перемещение упирается в поступательное движение, где шток постоянно, то попадает в седло, то вылетает из него.
Седло либо полностью закрывается штоком, либо только немного приоткрывает устье, выпуская воду. Тем самым седельный вид конструкции гоняет воду и регулирует количество выхода горячей или холодной жидкости из двух клапанов, одновременно перемешивая и передавая получившуюся по температуре и по количеству воду в отсек «смешения».
- Если это поворотный, то регулятором становится не шток, а маленький шарик или сектор (часть сферы). Работает такое устройство, как обычный шаровой кран: шарик поворачивается, обеспечивая проход жидкости либо из отсека с горячей водой, либо из крана с холодной водой, как и при седельной системе, только вместо штока шар, который работает без седла на перекрытии двух клапанов. Из 3 клапана выходит смешенная вода, заданная по температуре через терморегулятор.
Температура, установленная через прибор, сохраняется в промежутке между двух отсеков с подачей горячей и холодной воды. При её изменении газ, находящийся в этом месте, начинает сужаться или расширятся, в зависимости от изменения параметров регулировки.
Этот газ надавливает на шток или на шар, приоткрывая один из клапанов, тем самым вытекает нужное количество воды и образуется новая температура, соответствующая заданной.
Виды приводов клапана
Типы приводов клапанов:
Клапаны прямого действия. Функционируют следующим образом: когда меняется температура, расширяющийся газ давит на шар, сектор или шток.
Тут расположена термочасть трехходового клапана, однако, это оборудование присутствует не во всех приборах. Датчиком в таком приборе может выступать расположенный внутри трубопровода щуп.
- Клапаны косвенного действия. Работают примерно так же, как и клапаны прямого действия, отличаясь лишь меньшим, но не менее важным функционированием.
Трехходовые термостатические смесительные клапаны:
- Смесительный. У такого прибора 2 патрубка, один из которых выходной. Первый патрубок оснащён тёплой или горячей водой, а второй подключён к системе «обратки» т. е. в него возвращается вся остывшая вода, оставшаяся после предыдущего нагрева. При открытии обоих патрубков вода смешивается и под контролем терморегулятора устанавливается нужная температура для выхода. Далее вода распространяется по всему контуру.
- Разделительный клапан — это прибор, который работает обратно смесительному, не соединяя воду в одну струю через выход, а, наоборот, разделяя целую смесь воды разной температуры на горячую или холодную. Для такого вида есть один вход и два выхода. Конструкцию используют в ванных комнатах, при необходимости наличия горячей только из одного крана и холодной только из другого крана.
Устройство и принцип работы
Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.
В смесительном 3-ходовом кране выходной патрубок (откуда идет смешанная вода) всегда открыт, остальные 2 штуцера поочередно закрываются термоголовкой
Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со .
Весь процесс стоит разъяснить подробнее:
- Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
- При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру.
- После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя нагрев теплоносителя на входе продолжается.
- Если входящая вода продолжает нагреваться сверх нормы, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение.
- Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.
Если вести речь о разделительном клапане, принцип его работы практически такой же, только при нажатии на шток один поток начинает делиться на два. А вот в переключающем элементе направление движения меняет электропривод, о чем подробно рассказано на видео:
Watch this video on YouTube
Как проверить трехходовой кран на работоспособность
В первую очередь следует провести внешний осмотр: на пластиковом и металлическом корпусе не должно быть трещин. Что касается регулятора, он должен плавно поворачиваться во все стороны. Чтобы проверить термоголовку, её нужно нагреть. Например, строительным феном. При этом шток должен двигаться в соответствии с показателями. Если у клапана установлен электропривод, проверить его работоспособность можно с помощью тестера, но для этого придётся электропривод разобрать.
Заключение
Трёхходовые клапаны только с виду напоминают тройник. Их устройство гораздо сложнее, а сферы применения достаточно разнообразны. Подходите к выбору клапана ответственно, рассматривайте модели лишь известных, зарекомендовавших себя производителей, к счастью, таких достаточно. И тогда этот маленький, но очень важный прибор проработает долгие годы, не доставляя проблем.

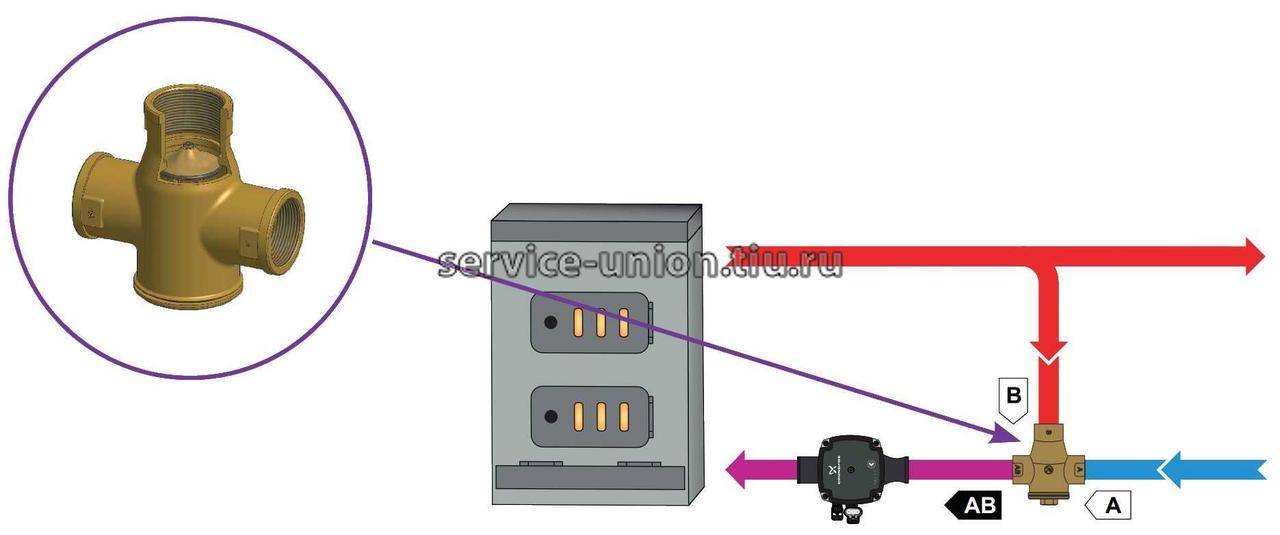

Схема подключения
С каждым прибором обычно выдают подсказки, памятку по подключению, которой необходимо пользоваться.
Важно! Изначально установить вентиль в правильное положение. Указатели показывают траекторию водяного потока. Буквой «А» обозначен прямой ход, «В» — перпендикулярное первому направление, «АВ» — объединённый вход или выход, зависящий от типа клапана.
Буквой «А» обозначен прямой ход, «В» — перпендикулярное первому направление, «АВ» — объединённый вход или выход, зависящий от типа клапана.
- По направлению есть два вида приборов: с симметричной или Т-образной схемой, с асимметричной или L-образной. При установке Т-образной модели вода поступает в клапан через торцевые отверстия. После смешивания вода выходит в центральное отверстие. Во втором варианте тёплый поток заходит с торца, а холодный поступает снизу. Выход жидкости после смешивания до нужной температуры происходит через второй торец.
- При монтаже смесительного клапана, если он необходим нельзя помещать его приводом или термостатической головкой вниз.
Перед началом запуска нужна проверка. Перекрывают все краны и воду, проверяют трубопровод и остатки в нём пакетов и других запчастей после открытия коробки с трехклапанником.
Если всё в порядке, то можно запускать, но не на всю мощность, а постепенно, чтобы быстро заметить утечку или накопление воды в одном месте из-за засора. Лучшие такие вещи сразу предотвращать, чтобы обеспечить долгую работу оборудования.
Требования к эксплуатации
- Периодически проводить тщательный осмотр системы, чтобы убедиться в его стабильной работе.
- Не допускать применения оборудования не по его назначению.
- Всё оборудование для отопительной системы должно соответствовать техническим возможностям отопительного котла.
- Нельзя устанавливать запорную арматуру между расширительным баком и системой отопления.
- Чтобы котёл соответствовал правилам по безопасному использованию, отопительная система оснащается краном аварийного сброса, который экстренно срабатывает, когда необходимо понизить давление в отопительной системе.
- Для простоты монтажа, направление движения теплоносителя с трехходовым термосмесительным либо распределительным клапаном, изображено на корпусе устройства стрелками либо буквами. Ставить устройство в отопительную систему следует только по указанным направлениям. Несоблюдение этого правила может стать причиной поломке всей системы и даже взрыву котла.
Монтаж трёхходового термостатического смесительного клапана для твердотопливного котла делают и в случае одновременного подключения нескольких контуров отопления с различными температурными показателями. Достаточно популярный трехходовой клапан esbe, который весьма надежен и практичен в использовании.
Все перечисленные требования необходимо неукоснительно соблюдать, чтобы увеличить срок службы всего оборудования отопительной системы и обеспечить безопасную и эффективную работу.
Сервопривод для трехходового клапана
Сервопривод — это электродвигатель, управляемый через отрицательную обратную связь. В данном случае отрицательной обратной связью будет датчик угла поворота вала, который прекращает движение вала при достижении нужного угла.
Для наглядности рассмотрим устройство сервопривода по рисунку:
- Как видно, внутри сервопривода расположены следующие составные части:
- Электрический мотор.
- Редуктор, состоящий из нескольких шестеренок.
- Выходной вал, которым привод вращает клапан или другое устройство.
- Потенциометр — эта та самая отрицательная обратная связь, с помощью которой осуществляется управление углом поворота вала.
- Управляющая электроника, которая расположена на печатной плате.
- Провод, по которому подводятся напряжение питания (220 или 24 В) и управляющий сигнал.
Давайте теперь подробно остановимся на управляющем сигнале. Сервопривод управляется импульсным сигналом с изменяемой шириной импульса. Для тех кто не знает о чем идет речь, привожу еще одну картинку:
То есть ширина импульса (по времени) определяет величину угла поворота вала. Настройка таких управляющих сигналов дело нетривиальное и зависит от конкретного привода. Количество управляющих сигналов зависит от того, сколько положений может занимать выходной вал.
Сервопривод может быть двухпозиционным (2 управляющих сигнала), трехпозиционным (3 управляющих сигнала) и так далее.
Клапан трехходовой регулирующий с электроприводом
В качестве электрического привода трехходовых регулирующих кранов с электроприводом выступают различные элементы.
- Существует две разновидности:
- трехходовые краны для отопления с электроприводом в виде электрического магнита;
- трехходовые клапаны с сервоприводом на базе электрического мотора.
Исполнительный механизм получает команду прямиком от температурных датчиков или от управляющего контроллера. Модели трехходовых кранов для отопления с электроприводом наиболее эффективны, так как позволяют обеспечивать максимально точную регулировку тепловых потоков.
Трёхходовой регулирующий клапан — предназначен для смешения или разделения потока теплоносителя, поэтому их ещё называют смесительными и разделительными клапанами. Трёхходовые регулирующие клапаны имеют три патрубка для присоединения к трубопроводу.
Наиболее широкое распространение получили в системах теплоснабжения подключённых от автономных котельных, в которых нет необходимости в ограничении расхода при сохранении коэффициента смешения.
Они устанавливаются для управления теплоотдачей калориферов системы вентиляции, теплообменных аппаратов систем горячего водоснабжения и отопления подключённых по независимой схеме, управления процессом смешения в системах отопления с зависимым подключением в котельной.
Управляют клапаном с помощью электропривода, по сигналу электронного регулятора, либо от центральной системы диспетчеризации. Работа трёхходового клапана основана на создании в циркуляционном кольце контуров с постоянным и переменным гидравлическим режимом, за счёт разделения одного потока или смешения двух потоков теплоносителя.
Вне зависимости от положения штока в трехходовом клапане, циркуляция не прекращается, поэтому такой тип устройства не годится для уменьшения расхода теплоносителя. В этом основное отличие шарового трехходового крана с электроприводом от двухходовых кранов, регуляторов и других устройств.
Данный клапан предназначен для смешивания или разделения, распределения потоков. Разделительный клапан регулирует количество воды, пуская часть жидкости по байпасному пути вместо прямого. Два патрубка устройства служат для выхода, а один – для входа.
Принцип действия трехходового смесительного клапана с термоголовкой основан на подмешивании к горячему теплоносителю более холодного или к холодному более горячего. В результате качественная характеристика, а именно температура теплового потока изменяется, при этом уровень этого изменения зависит от установленной пропорции соединяемых струй.
Два порта для входа и один для выхода могут также выполнять разделительную функцию. Такие клапаны могут использоваться в различных съемах.
Часто актуально использование трехходовых клапанов для твердотопливных котлов, в камере которых выпадает конденсат в начале топки. В таком случае клапан помогает временно отсечь холодную воду, а по короткому контуру пустить часть нагретой жидкости.
