Кабель для обогрева газовой трубы: устройство, подбор по параметрам, способы монтажа

Монтаж обогрева трубопровода

Инструктаж по подключению обогрева

Методы активной защиты трубопроводов

На сегодняшний день существует несколько способов активной защиты подземных водопроводов и канализационных линий от замерзания, среди которых:

  • электрокабель, который монтируется снаружи трубы;
  • электрокабель, прокладываемый внутри коммуникации;
  • термоплёнка.

Наиболее распространённой методикой защиты считается монтаж греющего кабеля на поверхности трубопроводной конструкции. Первые модели таких электрокабелей имели ряд минусов: ограничения по длине, большие энергозатраты и т. д. Современные электрокабели для труб не имеют таких недостатков и производятся из материалов, показатели сопротивления которых, зависят от температуры. Наружные кабели для подогрева водопроводных и канализационных труб подразделяются на две основные группы:

  • резистивные;
  • саморегулируемые.

Второй способ активной защиты трубопроводной конструкции от воздействия низких температур — обогрев внутри трубы. Прокладка кабеля внутри коммуникации разрешена на всех участках, кроме запорной арматуры, так как она может повредить электропровод.

Кабель может быть проложен только одним из двух способов — по внешней стороне трубы или же внутри нее

Преимуществом такого метода обогрева водопроводных и канализационных труб является минимизация потерь теплоэнергии. Это связано с тем, что при наружном расположении электрического шнура, часть энергии рассеивается в окружающей среде. Однако протянуть обогрев внутри трубы не так просто, как проложить шнур на её поверхности.

Третий метод обогрева коммуникаций, которые монтируются под землёй, является наиболее современным, однако, он менее популярен, чем предыдущие варианты. Использование термоплёнки позволяет добиться равномерного прогрева трубопровода. Термоплёнка является конструкцией, которая состоит из стекловолокна и проводников, а также нескольких защитных слоёв. Термическая плёнка отличается высокими прочностными характеристиками, что позволяет её быть резистентной к механическим повреждениям. Крепление такой плёнки к поверхности трубопровода производится довольно просто.

Лучшие греющие кабели для водопровода (ТОП-8)

Саморегулирующийся — плюсы и минусы

Принцип работы саморегулирующегося кабеля отличается от резистивных.

Это заложено в самой конструкции, которая состоит из таких элементов:

  • 2 медные жилы в термопластичной матрице;
  • 2 слоя внутренней изоляции;
  • медная оплетка;
  • внешняя изоляция.

Особенности устройства оборачиваются преимуществами, среди которых:

  1. Универсальное применение. Используют для подогрева трубопроводов изнутри и снаружи, а также резервуаров, крыш.
  2. Экономичное энергопотребление. Саморегуляция устроена так, что на участке с минимальной температурой нагрев самый большой, теплые отрезки потребляют меньше тока.
  3. Удобный монтаж. Провод можно разрезать по специальной маркировке, удлинять, не опасаясь потери функциональности. Не боится перехлестов.
  4. Перегрев или холодные зоны отсутствуют. Длина не оказывает влияния на теплоотдачу.

Недостаток только в высокой стоимости — самый дешевый самогреющийся кабель в 2 раза дороже резистивного. Но зато у него продолжительная эксплуатация — до 10 лет.

Принцип работы саморегулирующегося кабеля

Терморегулировка осуществляется полимерной матрицей, включающей углерод. Под его воздействием возникают токопроводящие связи различной силы в зависимости от температуры. При подключении изделия через проводники и углеродные контакты проходит ток, который нагревает матрицу. От повышения температуры увеличивается расстояние между ее графитовыми составляющими, что приводит к увеличению сопротивления. Сила тока падает, происходит охлаждение. Таким способом осуществляется непрерывная терморегуляция нагревающего кабеля.

Технические характеристики греющего кабеля

Греющий кабель представляет собой специальный электронагревательный элемент, который используется для обогрева различных объектов, включая трубопроводы. Он состоит из нагревательного провода, обмотанного вокруг изоляционного материала, обеспечивающего защиту от внешних воздействий и механических повреждений.

Основные технические характеристики греющего кабеля включают:

  1. Напряжение питания: греющие кабели могут работать от уровня напряжения 220 В или 380 В, в зависимости от модели и требований проекта.
  2. Мощность: указывает на количество энергии, которую греющий кабель потребляет для обогрева объекта. Зависит от длины кабеля и требуемой тепловой мощности.
  3. Терморегуляторы: некоторые греющие кабели имеют встроенные терморегуляторы, которые позволяют поддерживать заданную температуру объекта и экономить энергию, отключаясь при достижении необходимого уровня обогрева.
  4. Тип изоляции: греющие кабели могут иметь разные типы изоляции, которые обеспечивают защиту от влаги, замыканий и иных негативных воздействий.
  5. Гибкость: греющие кабели могут быть гибкими и удобно применяться для нагрева трубопроводов с различными диаметрами и формами.

Цель использования греющего кабеля для обогрева газовой трубы состоит в предотвращении замерзания и обеспечении нормального функционирования системы

Важно выбрать греющий кабель с необходимыми техническими параметрами, чтобы обеспечить эффективный и безопасный обогрев

Виды нагревательного кабеля и способы его монтажа

Среди всех систем обогрева сегодня нагревательный кабель является наиболее актуальным. Достаточно один раз выполнить монтаж, и кабель будет исправно выполнять возложенную на него работу в совершенно разных условиях: промышленных цистернах с химически активными средами, фундаментах криогенных камер, магистральных трубопроводах, оберегая поверхность трубопровода от обледенения. Происходит значительная экономия расходов. Но несмотря на кажущуюся простоту, монтаж греющего кабеля не так прост. Кабель должен быть уложен на всю длину трассы с учетом запорной арматуры.

Только в 2020 г группой компаний Тепловые Системы было выполнено подключение нескольких таких сложных объектов как НГКМ Газпром и Иркутсвкая нефтяная компания.

Промышленные объекты наиболее рационально обогревать греющим кабелем, монтируемым снаружи. Пищевой кабель может поддержат подогрев трубопровода изнутри. Но он подходит только для небольших загородных домов.

Кабель наружного применения используется двух типов:

Важно!

Резистивный кабель нагревается равномерно на всём своём протяжении вне зависимости от температуры окружающей среды. В это же время для саморегулирующегося типа электрокабеля она очень важна из-за особенности строения и специальной матрицы

Поэтому в комплекте к такому греющему кабелю всегда должны быть датчики температуры и терморегуляторы.

Для обогрева многокилометровых участков трубопроводов снаружи монтаж греющего кабеля производится на всю длину труб, включая запорную арматуру

Важно в процессе подключения проконтролировать, чтобы греющий кабель был отделен от теплоизоляционного материала защитным слоем. Обычно в качестве такого слоя при монтаже применяется листовая алюминиевая фольга. Сам кабель закрывается слоем теплоизоляции.

Монтаж кабеля снаружи трубопровода возможен тремя способами:

  • С укладкой витками, соблюдая точное расстояние между ними
  • Укладка кабеля вдоль обогреваемой трассы трубопровода, параллельно его оси. Такой вид больше подходит для обогрева канализационных труб
  • Укладка кабеля спиралью или волной. Этот способ технологически намного сложнее, но при необходимости он позволяет демонтировать часть трубопровода не разрушая трассу греющего кабеля. После замены участка трубопровода кабель так же легко устанавливается на места прежнего крепления. Длина греющего кабеля в таком случае потребуется такой же, как при укладке витками

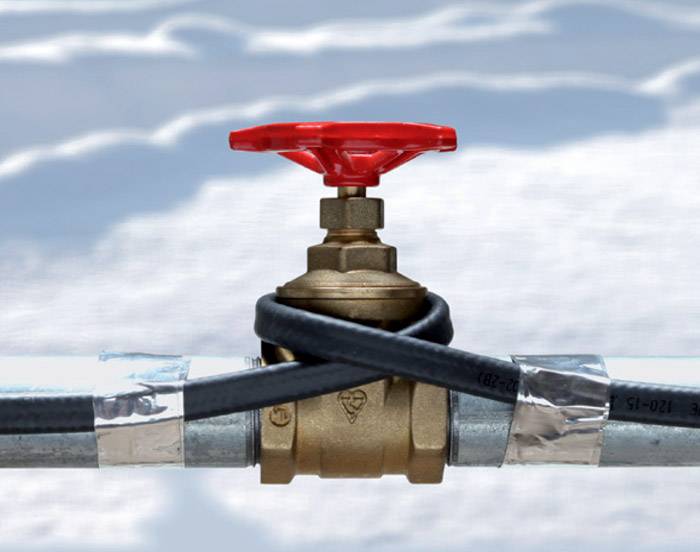

Для обогрева запорно-регулирующих конструкций монтаж кабеля производится поверх вентилей и кранов. Визуально траектория укладки напоминает восьмерку. При таком способе монтажа греющий кабель контролируется температура как штока вентиля,, так и мест его крепления с трубопроводом.

Особенности обогрева газовых труб греющим кабелем

Обогрев газовых труб греющим кабелем имеет ряд особенностей, которые делают его эффективным и удобным способом обеспечения надежности работы трубопроводной системы.

1. Гибкость и адаптивность:

  • Греющий кабель устанавливается непосредственно на поверхность газовой трубы, образуя тепловую изоляцию, что позволяет избежать масляного смазывания и примыкания различных материалов
  • Кабель легко укладывается вдоль трубопровода, учитывая его конфигурацию и геометрию. Это позволяет обеспечивать равномерное распределение тепла и избежать образования тепловых мостов
  • Греющий кабель может быть установлен на газовые трубы различного диаметра и даже на нестандартные элементы

2. Экономичность:

  • Система обогрева газовых труб с греющим кабелем позволяет сэкономить энергию, так как он активируется только при необходимости и не нагревает окружающую среду
  • Греющий кабель располагается в местах непосредственного контакта с газовой трубой, что помогает наиболее эффективно передавать тепло и минимизировать потери

3. Безопасность:

  • Греющий кабель имеет высокую степень защиты от влаги и механических повреждений, что обеспечивает безопасность эксплуатации
  • Система обогрева газовых труб оснащена контролирующими устройствами и системами автоматического управления, предотвращающими перегрев и возникновение опасных ситуаций

4. Долговечность и надежность:

  • Греющий кабель имеет высокую степень эксплуатационной надёжности и долговечности, что обеспечивает продолжительный срок службы системы обогрева газовых труб
  • Система обогрева газовых труб обеспечивает равномерный нагрев и предотвращает образование ледяных пробок и инея на поверхности трубы, что помогает избежать аварийных ситуаций и снижает риск перерыва газоснабжения

В целом, обогрев газовых труб греющим кабелем – это современное, эффективное и безопасное решение, которое способствует надежной работе газопровода в любых условиях.

Обогрев трубопроводов греющим кабелем: принцип действия и стоимость

Принцип подобного обогрева достаточно прост и похож на работу тёплых полов. Подходит для водопровода саморегулирующийся обогревающий кабель или резистивный. Его прокладывают в нужном месте и подключают к электросети.


Проводка медленно прогревает трубопровод до температуры, необходимой для нормального функционирования системы

Монтаж обогревательного устройства осуществляется двумя способами:

  • прокладывается внутри сети;
  • обматывается снаружи.


Какой из этих двух способов выбрать – зависит от конкретного случая

Резистивный провод обогрева для водопроводных труб стоит меньше саморегулирующегося, поэтому его применяют чаще.

Саморегулирующийся проводник хорош тем, что значительно экономит электроэнергию и не требует установки терморегулирующего устройства. Его единственный недостаток – в два раза выше стоимость по сравнению с резистивным аналогом.

В каких ситуациях требуется установка прогревающего проводника:

  • при расположении труд снаружи дома;
  • инженерные сети расположены выше уровня промерзания грунта;
  • в некоторых местах трубопровод переходит из подземной части в наземную;
  • коммуникации проходят внутри неотапливаемого пространства (чердак, веранда).


Подогрев трубы водопровода  позволяет избежать замерзания и позволяет поддерживать необходимую температуру весь зимний период

Стоимость резистентной проводки начинается от трёхсот рублей. Саморегулирующийся проводник обойдётся примерно в семьсот – тысячу рублей.

Монтаж внутри трубы

Производители нагревательных кабелей

Потребность в обогреве жилища и инфраструктуры востребована для жителей северных регионов, поэтому данная технология и материалы пришли к нам от туда.

На мировом рынке немало компаний, которые занимаются производством термокабелей. Ниже подробнее представлены самые популярные, выпускающие продукцию высокого качества:

  1. Ensto (EFPO10, TASH0.05) — страной производителем является Финляндия. Выпускает самонагревающийся кабель, который отвечает последним требованиям инновации. Изделия легки в монтаже, и имеют улучшенную конструкцию.
  2. Nelson — линейка моделей выпускаемых американской компанией довольно большая (CLT; LT; LLT; HLT; SLT-2; QLT; HLT; NC). Продукция имеет продолжительный срок службы, и обладает постоянными, повышенными характеристиками при эксплуатации.
  3. Lavita — южнокорейская компания. Три основные модели выпускаемые ей:
  • HPI 13-2 CT — длительная, бесперебойная работа;
  • GWS 10-2 — энергоэффективная производительность;
  • VMS 50-2 CX (CT) — модель с повышенной устойчивостью к нагрузкам из вне.
  1. DEVI — датская компания. Большой модельный ряд (DEVIflex, DEVIsnow, DEVIiceguard, DEVIpipeguard, DEVIhotwatt), все виды с 20-ти летней гарантией — замена и переустановка пришедшего в неисправность кабеля. Кроме того, продукция славится высокой производительностью и быстродействием. С успехом используется как для наружных, так и для внутренних систем обогрева.
  2. FreezStop — производитель Россия, эту продукцию также нельзя оставить без внимания. Все модели (FreezStop, Freezstop Inside, Freezstop Simple, FreezStop-Lite) высокого качества, и подходят для разных систем.

Следует отметить и Шведский обогреватель SVK 20 с мощностью 1645 Вт, предназначен как для тёплых полов, так и для обогрева водопроводов.

Как видите, ассортимент саморегулирующихся кабелей для обогрева труб огромен, и на какой модели остановить свой выбор решать вам. Главное, чтобы изделие подходило по эксплуатационным характеристикам к вашей системе.

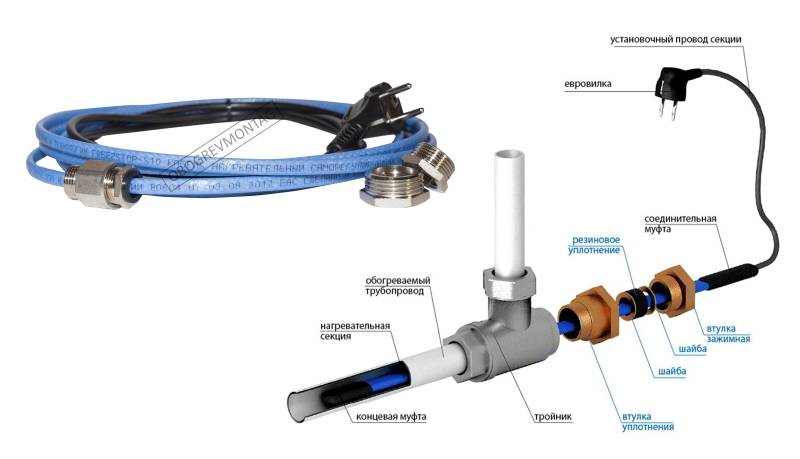

Установка обогрева водопроводных труб кабелем изнутри

Провод, расположенный внутри водопровода, более эффективен в действии, но его монтаж всегда сопровождается определенными трудностями. Этот метод предпочитают тогда, когда установка наружного кабеля для обогрева водопроводной трубы невозможна из-за прохождения системы через бетонные кольца или перекрытия.

Установка внутреннего кабеля для обогрева водопроводной трубы производится с помощью конструкции, предназначенной именно для утепления труб изнутри. У этого изделия более прочная изоляция, а в комплект к нему входят резьбовые втулки и шайбы с конусными или цилиндрическими уплотнителями.

Монтаж обогревающего кабеля для водопровода внутри трубы производится следующим образом:

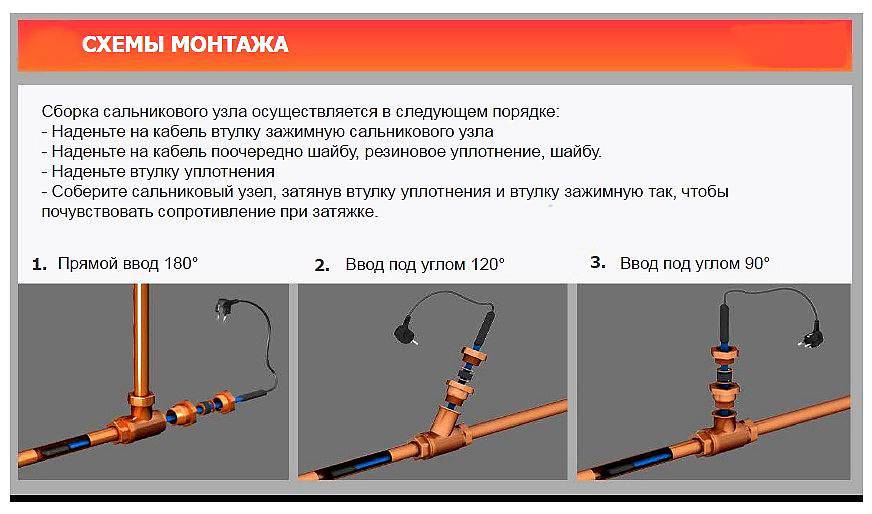

  1. Все дополнительные приборы надеваются на внутренний шнур в соответствующей последовательности, и только после этого осуществляется коммутация нагревательного элемента с «холодным» проводом.
  2. В участке входа провода в полость трубы устанавливается тройник. В тройник вкручивается уплотняющая втулка.
  3. Греющий кабель для водопровода располагается внутри трубы на необходимую длину. Внутренний электропровод способен обогреть только прямые участки трубопровода, исключение – незначительные изгибы конструкции, в которых наличие провода не будет препятствовать прохождению жидкости. Проводка нагревательного кабеля для водопровода внутри трубы в месте расположения вентилей, кранов или задвижек запрещена: резьбовое соединение может повредить целостность слоя изоляции.
  4. После введения кабеля для обогрева водопроводной трубы сальниковый узел подвергается скручиванию и обжатию. Это необходимо для исключения возможности разгерметизации внутри водопроводной системы.

Перед тем, как принять решение о проводке электропровода внутри водопровода, необходимо убедиться в том, что материал изготовления провода соответствует санитарным нормам для питьевой воды. Обогрев водопровода изнутри кабелем возможен только при условии диаметра конструкции, превышающем 20 мм. В противном случае напор внутри системы будет ниже оптимального.

Греющий кабель также может располагаться и внутри трубы, но для такой установки понадобится шнур с влагостойкой изоляцией

Функциональные возможности греющего кабеля на газовой трубе

Греющий кабель представляет собой специальный электрический элемент, созданный для поддержания определенной температуры объекта или препятствия, на которое он укладывается. В случае использования греющего кабеля на газовой трубе, его функциональные возможности могут быть следующими:

Для эффективного использования греющего кабеля на газовой трубе необходимо установить его правильно согласно инструкции производителя и учитывать особенности окружающей среды

Также важно регулярно осуществлять техническое обслуживание и проверку системы, чтобы гарантировать ее надежную работу

Пищевой и не пищевой — 3 отличия

Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.

Чем они отличаются между собой конструктивно? Во-первых, размером.

Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм,  и у внутренних – 5*7мм.

Ошибка №4
Не угадаете с размером, и такой кабель реально может уменьшить напор воды.

При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.

Второе отличие – обязательное наличие экрана. У наружных его может и не быть.

Ну и третье, самое главное – материал внешней изоляции.

Вот, например, пищевой вариант.

Снаружи мы имеем:

фторполимерную оболочку

Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.

Далее идут:

бронированный, защитный экран или оплетка

Ошибка №5
Без такого заземляющего экрана кабель внутри трубы использовать нельзя.

слой изоляции

две медные жилы с полимером между ними

У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.

Устройство и виды саморегулирующих греющих кабелей

В настоящее время активно применяются два вида кабелей для труб – резистивный и саморегулирующийся.


Первый из них нагревается при прохождении по нему электрического тока. Источником тепла является обыкновенный проводник с высоким сопротивлением. Естественно, что количество тепла всегда будет одинаковым в зависимости от собственных параметров кабеля.

Для регулировки в цепи управления нагревателем устанавливается термореле, дающее возможность регулировать степень прогрева. Для этого можно использовать устройство, применяемое в теплых полах.

Он состоит из проводника в мощной изоляции, который укрывается в герметичной внутренней оболочке из пластика. Внутри ее размещается цветная нить, являющаяся идентификационным признаком, своего рода маркировкой. Поверх оболочки наматывается оплетка из луженого медного провода, выполняющая роль защитного экрана. Наружная оболочка изготавливается из стойкого полимера.

В местах контакта неизбежно взаимное воздействии, в результате которого возникает местный перегрев и устройство может просто перегореть.

Кабели резистивного типа могут быть одно или двухжильными. Вторые стоят несколько дороже, но применяются чаще, поскольку требуют более простого подключения. Если к одножильному нагревателю питание нужно подавать к двум концам, то двухжильный достаточно подключить к розетке с напряжением 220 вольт обычной евровилкой.

Совершенно по иному принципу работает саморегулирующийся обогреватель.

Источником тепла в нем является матрица, устанавливаемая внутри которой проходит две жилы провода. Свойство материала матрицы состоит в том, что она сама вырабатывает тепло при прохождении тока по проводам.

Причем, чем выше температура окружающего пространства, тем меньше прогревается источник тепла и наоборот. Таким образом, он сам регулирует степень своего нагрева, из-за чего и получил такое название.

Положительными сторонами саморегулирующегося кабеля являются:

  • его нетребовательность к пересечениям при укладке, они не приводят к местному перегреву и выходу из строя;
  • их допускается резать для получения нужной длины, но это делается по специальным отметкам на наружной оболочке. После отрезки требуется обязательная установка оконечной муфты.

В общем, оборудование водоснабжения нагревателями становится традиционным.

Этапы монтажа греющего кабеля

В первую очередь производится разработка проекта, во время которой выбирается как тип нагревательного кабеля, так и способ его укладки.

После подготовительного этапа, включающего формирование выездных региональных бригад специалистов по монтажу, доставки самого греющего кабеля и электрического оборудования, начинаются непосредственно процесс монтажа. Вот как он производится на примере водостока:

  • Трубы очищаются от ржавчины, грязи.
  • Затем производится сам монтаж нагревающего электрокабеля по выбранной схеме.
  • Греющий провод закрепляется на нижней части трубы с помощью специальной ленты.
  • Монтируется слой теплоизоляции. «Холодный» конец кабеля необходимо оставить снаружи изоляции.
  • Подключается электропитание к греющему кабелю, производится непосредственно запуск системы.

Важно!

В процессе установки гидроизоляции желательно не допустить попадания воды внутрь нагревательной системы, так как любая жидкость легко выводит из строя электрическую конструкцию.

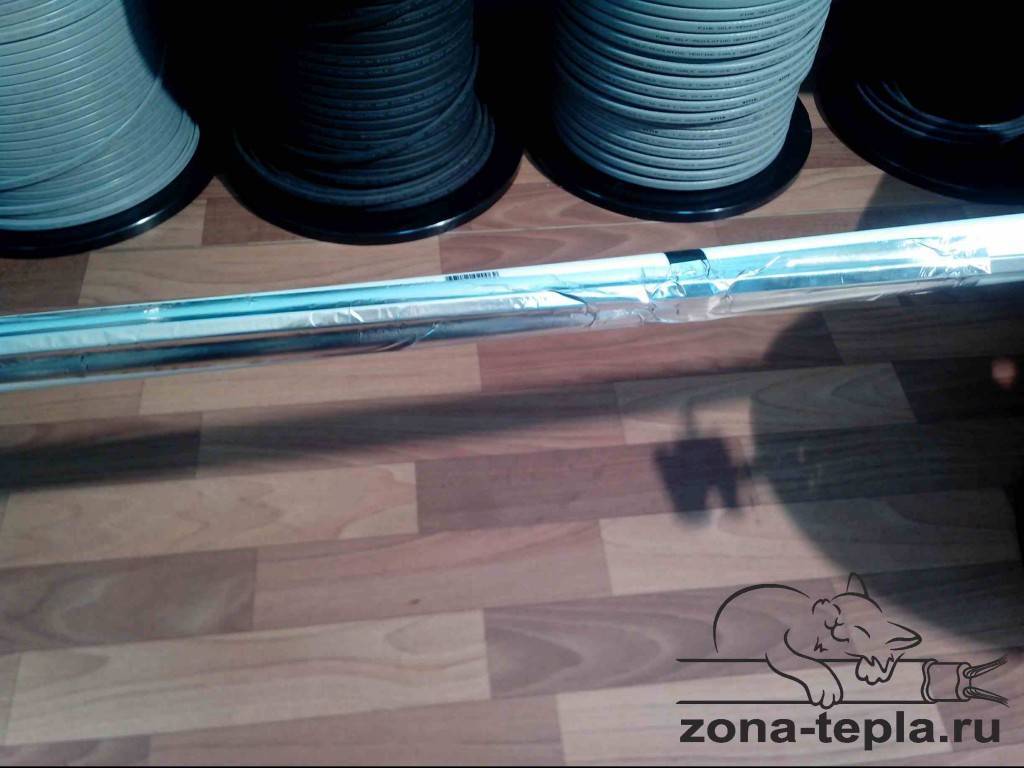

В процессе монтажа греющего кабеля может применяться фольгированный слой, т.к. алюминиевые трубы и другие объекты не имеют специальной прослойки, что мешает объекту нагреваться равномерно. Фольга устраняет эту проблему.

Примеры успешного использования греющего кабеля в обогреве газовых труб

Греющий кабель – незаменимое средство для обогрева газовых труб. Он позволяет предотвратить замерзание газовой среды в трубах, что в свою очередь обеспечивает непрерывность работы газопровода и предотвращает возможные аварии.

Вот несколько примеров успешного использования греющего кабеля в обогреве газовых труб:

  1. Применение греющего кабеля в газопроводах на открытых участках

    Греющий кабель устанавливается вдоль газопровода на открытых участках, где он может быть подвержен воздействию низких температур и образованию льда. Кабель поддерживает температуру газовой среды в пределах допустимых значений, что позволяет газопроводу функционировать без сбоев даже в холодное время года.

  2. Защита газопровода от образования льда в специфических условиях

    В некоторых особо холодных регионах или на участках газопроводов, которые подвержены сильным ветрам, может возникать интенсивное образование льда на поверхности труб. Греющий кабель помогает предотвратить образование ледяных обледенений и снега на газовых трубах, что позволяет сохранить нормальный режим работы газопровода.

  3. Предотвращение образования конденсата в газопроводах

    В некоторых случаях, при переходе с горячего газа на холодные участки трубопровода или из-за изменения погодных условий, в газопроводах может образовываться конденсат, который является нежелательным явлением. Греющий кабель помогает поддерживать достаточную температуру на всей протяженности газопровода и предотвращает образование конденсата.

Греющий кабель эффективно применяется для обогрева газовых труб в различных условиях и позволяет обеспечить надежную и безопасную работу газопроводов.

Достоинства системы для труб

Саморегулируемый тэн для водопровода идеально подходит для коммуникационных сетей, имеет высокую надежность и безопасность в процессе эксплуатации. Активность проводника наступает при падении температуры окружающей среды ниже + 15С. При монтаже тэна внутри водопровода необходимо убедиться, что материалы не выделяют токсинов, имеют степень защиты > IP 68 и герметичную оконечную муфту.

Чтобы снизить потери тепла после установки нагревательного элемента внутри трубы, линию водопровода рекомендуется закрыть рулонным теплоизоляционным материалом. Толщина изоляции подбирается в соответствии с диаметром системы коммуникации. Перед укладкой изоляции металлические трубы необходимо очистить от грязи, масляных пятен и пыли, удалить ржавчину и следы сварки.

Разновидности нагревательного кабеля

Критерии выбора

Итак, первое, с чем нужно определиться — с конструктивными особенностями изделия. Конструкция саморегулирующего греющего кабеля может включать в себя две медные токопроводящие жилы, матрицу, слой изоляции, оплетку и внешнюю оболочку

При выборе обязательно обратите внимание, есть ли оплетка на термокабеле или нет. Если нет — это бюджетный вариант. Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным

Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным

Поэтому выбрать такой вариант будет правильным решением

Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным. Поэтому выбрать такой вариант будет правильным решением.

Подробнее об оплетке вы можете узнать из видео:

Еще один важный момент — тип внешней изоляции. Для бытового применения (обогрев кровли и водостоков, канализации) вполне достаточно выбрать греющий кабель с изолирующим слоем в виде полиолефина. Если вы хотите использовать систему кабельного обогрева на производстве, и при этом важна устойчивость к агрессивной среде и ультрафиолетовому излучению, советуем выбрать термокабель с изоляцией из фторполимера. Для водопровода, если проводник будет проложен в трубе, лучше подобрать изделие с внешней оболочкой из фторопласта.

Важно! Далеко не всегда проводник, предназначенный для обогрева труб снаружи, можно использовать для прокладки внутри. Этот момент уточняйте у продавца-консультанта!

Следующее, на что нужно обратить внимание при выборе греющего электрокабеля для водопровода и водостока — температурный класс. Низкотемпературный проводник может нагреваться до 65˚C, при этом его удельная мощность нагрева составляет не более 15 Вт/м. Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания

Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания

Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра

Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания. Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра.

Ознакомившись с мощностями и применением термокабеля возникает вопрос, а какие характеристики должны быть у проводника для определенного диаметра трубы. Так вот мы рекомендуем выбрать греющий кабель, ориентируясь на следующие показатели:

  • диаметр трубы от 15 до 25 мм — мощность 10 Вт/м;
  • 25-40 мм — 16 Вт/м;
  • 40–60 мм — 24 Вт/м;
  • 60–80 мм — 30 Вт/м;
  • >80 мм — 40 Вт/м.

Важно! К выбору мощности нагревательного кабеля нужно подойти ответственно. Недостаточная мощность приведет к тому, что система обогрева не справится со своей работой, а завышенные показатели негативно отобразятся на расходе электроэнергии

Ну и последнее, что хотелось бы посоветовать — обращайте внимание на фирму продукции. Лучшие производители греющего кабеля: Devi, Nelson, Raychem, Lavita, Ensto. Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс)

Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс)

Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс).

Вот и все, что хотелось рассказать вам о том, как выбрать греющий кабель для водопровода и водостока. Надеемся, наши советы по выбору были для вас полезными!

Как работает греющий кабель для обогрева газовых труб?

Греющий кабель для обогрева газовых труб — это специальный электрический кабель, который укладывается вдоль трубы и обеспечивает поддержание оптимальной температуры газа внутри трубы в холодное время года. Такой обогрев позволяет избежать замерзания газа, что может привести к его нестабильности и возникновению проблем в работе газовой системы.

Принцип работы греющего кабеля основан на электротепловом эффекте. Кабель состоит из двух проводников с изоляцией между ними. Проводники обеспечивают электрическую пропускную способность, через которую поступает электрический ток. При прохождении тока через проводники происходит выделение тепла, которое передается на газовую трубу.

Управление температурой внутри кабеля осуществляется с помощью терморегулятора или термостата. Он контролирует температуру окружающей среды и автоматически включает или выключает греющий кабель в зависимости от необходимости. Такой механизм позволяет поддерживать постоянную и стабильную температуру внутри газовой трубы.

Греющий кабель обладает рядом преимуществ, которые делают его эффективным решением для обогрева газовых труб. Он обеспечивает равномерное распределение тепла по всей длине трубы, не зависимо от ее конфигурации и диаметра. Кабель легко устанавливается и не требует сложных монтажных работ. Кроме того, греющий кабель имеет низкую энергопотребность, что позволяет сэкономить на расходах за электроэнергию.

Обогрев газовых труб греющим кабелем является надежным и эффективным способом предотвращения замерзания газа. Он обеспечивает непрерывную работу газовой системы и защищает ее от возможных поломок и аварийных ситуаций.

Как выбрать проводник

Все саморегулируемые тепловые кабели отличаются рабочими свойствами

При выборе устройства внимание следует уделить соответствию характеристик продукта сфере применения, указанной производителем. Для питьевой коммуникации в Сертификате соответствия должна присутствовать информация санитарной и экологической безопасности

Мощность системы, способной согревать выбранный диаметр трубы, должна подбираться с учетом коэффициента тепловой потери.

Для воды из колодца систему обогрева рекомендуется оснастить терморегулятором, который можно запрограммировать на температуру отключения при +5С. Комплектующие детали снижают расходы электрической энергии, увеличивают срок службы кабеля, обеспечивают водой в течение всего года независимо от климатических условий местности.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
